Характеристики пленочного инфракрасного отопления на потолок
Инфракрасное потолочное отопление представляет собой пленочное полотно, внутри которого расположены нагревательные элементы. В момент, когда будет осуществляться подача электричества, данная пленка за считанные минуты нагреется до +45 °С. Передача инфракрасных волн осуществляется тем же способом, что и у солнечного света. После того как декоративное потолочное покрытие будет нагрето, тепло будет направлено к полу, от которого в дальнейшем будет отражаться.
Благодаря потолочным инфракрасным пленочным приборам нагреваться будет не только воздух в помещении, но и имеющаяся мебель. Таким образом, в жилом помещении будет постоянно аккумулироваться тепло, которое в дальнейшем будет отдаваться от поверхности предметов.
В помещении на уровне порядка 1-1,5 м необходимо установить терморегулятор, благодаря которому будет осуществляться корректировка работы системы инфракрасного пленочного обогревателя, который монтирован на поверхность потолка.
Как правило, собственник жилого помещения самостоятельно устанавливает уровень желаемого температурного режима. В тот момент, когда будет достигнут заданный уровень температуры, инфракрасный потолочный обогреватель прекращает работу. При этом стоит учитывать, что после прекращения работы оборудования будет осуществлен процесс поддержания установленного температурного режима. Таким образом, каждый раз после включения инфракрасный пленочный потолочный обогреватель будет работать от электрической сети порядка 10 минут.
Среди технических характеристик стоит выделить следующие моменты:
- ширина пленочного полотна может варьироваться в пределах от 0,5 м до 1 м;
- максимальная толщина составляет 1,2 мм;
- максимальный температурный нагрев установленных элементов – +50 °С;
- необходимое напряжение – 220 В;
- масса 1 кв. м инфракрасного пленочного обогревателя составляет 50 г.
Многие считают, что установив такой вид отопления, поверхность пола будет постоянно холодной. Важно понимать, что благодаря нагреву предметов недостаток тепла у пола будет компенсирован.
Пленочные нагреватели
Некоторые пленочные нагреватели имеют терморегуляторы с возможностью программирования температуры на 24 часа. В этом случае на время отсутствия людей в помещении ИК-прибор не включается, а за некоторое время до возвращения хозяев устройство начинает работу и успевает прогреть дом. Однако стоят подобные обогреватели существенно больше, чем простые модели.
Виды потолочных пленочных инфракрасных обогревателей
Если рассматривать существующие на сегодняшний день виды пленочных инфракрасных обогревателей, то их можно разделить на 3 группы в зависимости от способа крепления:
- потолочные модели;
- настенные модели;
- напольные модели.
В зависимости от длины волн и температурного излучения инфракрасные пленки бывают:
- низкотемпературными – бытовые модели обогревателей, которые нагреваются до +10 °С-+60 °С, длина излучения инфракрасных волн варьируется в пределах от 5,6 мкм до 100 мкм;
- среднетемпературные – в данном случае диапазон температурных режимов составляет +60 °С-+100 °С, при этом длина волн колеблется в пределах 2,5-5,6 мкм;
- высокотемпературные – диапазон температурного режима превышает +100 °С, излучение инфракрасных волн составляет 0,74-2,5 мкм.
На данный момент времени наибольшей популярностью пользуются потолочные элементы нагревания. Такие модели можно использовать в качестве дополнительного либо основного источника тепла. До таких элементов довольно сложно достать, что исключает получение ожогов, особенно, если в доме есть маленькие дети.
Если правильно провести монтажные работы, то процесс нагревания поверхности потолка будет равномерным. Благодаря привлекательному внешнему виду современных моделей, инфракрасные потолочные обогреватели только дополнят дизайн интерьера.
Совет! При необходимости можно установить в жилом помещении потолочный ПЛЭН.
Карбоновый обогреватель, на наш взгляд – лучшее средство для этой цели
Средства эти бывают ламповые, стержневые и плёночные. В двух первых случаях, в роли нагревательного элемента выступают карбоновые нити, заключённые в безвоздушное пространство корпуса лампы или стержня.
В плёнке такие функции выполняет карбоновая паста, равномерно распределённая между двумя слоями плотного полимера.
Карбон (углерод) обладает теплопроводностью, в разы превышающую эту функцию других материалов. Вместе с тем он оказывает наименьшее сопротивление электрическому току.
Основываясь на таких характеристиках можно понять, что потребление электроэнергии подобными устройствами минимально.
По своим основным конструктивным особенностям, ИК обогреватели делятся на несколько видов:
- потолочные;
- настенные (как ламповые, так и плёночные);
- напольные.
Все конструкции имеют свои индивидуальные размеры и формы, но суть устройства всегда одна – излучение ИК–лучей.
Что такое ИК–лучи
Лучи практически не имеют характеристик, пагубно воздействующих на организм человека, животных или структуру растений. Они не создают вибраций, шума, не сжигают кислород так, как это делают нагреватели других видов, а всего лишь создают электромагнитное излучение небольшой величины.
ИК–излучение не нагревает окружающий воздух, а воздействуя на предметы, нагревает их, если они конечно находятся в зоне его распространения.
Стоит также вспомнить о свойстве ИК–лучей, которое заключается в длине волны (9,4 мкм), что полностью совпадает с диапазоном теплового излучения человеческого организма, а точнее, длине волны этого диапазона (8–10 мкм). Этот показатель является для человека естественным, а это способствует мощному оздоровительному эффекту.
Многие называют ИК–излучение в данном диапазоне «жизненными лучами». Проверено и зафиксировано в лабораторных условиях — во время работы инфракрасного прибора в воздухе образуются молекулы (так называемые анионы). Анионы – это своего рода «витамины воздуха», они очищают воздух от посторонних запахов и со всех сторон положительно влияют на человека, животных и растительность.
По сравнению с другими видами обогревателей, инфракрасные сэкономят вам как минимум 15–20% расхода электроэнергии. А если установить программируемый терморегулятор – экономия составит не менее 25–35%.
Какой вариант выбрать
Прежде чем отправиться за покупкой, необходимо определиться с местоположением нагревательного прибора. Я уже упомянул выше, о том, что бытовые инфракрасные обогреватели могут размещаться на потолке, на стене или на полу.
Конструктивные особенности приборов н коим образом не меняют главного предназначения, поэтому в первую очередь обращайте внимание на мощность нагревательного элемента и на дизайн обогревателя в общем
От мощности напрямую зависит, сможет ли прибор обогреть всю площадь помещения или нет, а дизайн, я думаю, это дело личное.
И так, давайте посмотрим, как выглядят различные виды обогревателей:
Читайте также:
Инфракрасный обогреватель потолочный
Дизайн таких приборов различен, но, как правило, не сильно отличается от базовой модели. Как правило это плоская панель, прямоугольного вида, имеющая кронштейны для крепления на потолок на балконе. Панели имеют разнообразные размеры, да и выбор цветового решения может порадовать любую хозяйку.
Инфракрасный обогреватель настенный
Здесь фантазия производителей привела к тому, что помимо приборов традиционного вида появились нагреватели в виде картины, например. За поверхностью картины располагается пленочный инфракрасный обогреватель. Красиво и практично. К тому же, такой картины, площадью 0,5 квадратного метра, вполне достаточно для обогрева небольшого балкона.
Обогреватель инфракрасный напольный
Эта разновидность приборов имеет самый широкий модельный ряд.
Модели могут быть вертикальными или горизонтальными, толстыми или тонкими. Они бывают в хромированном или окрашенном полимерными красками корпусе, либо «начинка» заключена в керамическую основу.
При выборе напольного варианта необходимо соотносить площадь обогреваемого помещения с мощностью прибора, так, как некоторые настолько малы, что не смогут прогреть всего помещения.
Пленочные инфракрасные обогреватели
Существует также разновидность обогревателей выполненных из карбоновой плёнки. Инфракрасные обогреватели пленочные могут выглядеть как картина, например. Обогреватель с художественным оформлением прекрасно впишется в интерьер балкона и украсит его.
Потолочное отопление ПЛЭН
Теплый потолок ПЛЭН обладает рядом существенных преимуществ:
- так как устройство работает от электричества отопления, то затраты на электроэнергию минимальные;
- отличительной особенностью является высокий уровень надежности и длительный эксплуатационный срок – проводники запаяны в пленку, в конструкции полностью отсутствуют изнашивающиеся элементы;
- ПЛЭН можно устанавливать под покрытием из любого материала, для его установки не требуется много места;
- благодаря автоматизированной системе, имеется возможность выставлять любой температурный режим.
Стоит обратить внимание на тот факт, что работа осуществляется бесшумно, при этом тепловые потери полностью отсутствуют. Производитель дает гарантию сроком до 25 лет, эксплуатационный срок составляет 50 лет. В процессе эксплуатации потолочное отопление не нуждается в обслуживании.
Виды систем ПЛЭН по способу размещения обогревателей
Типичный метод монтажа, в потолке, не является обязательным. При соблюдении общих правил возможно применение других вариантов.

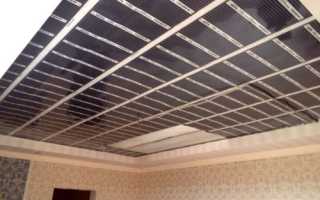

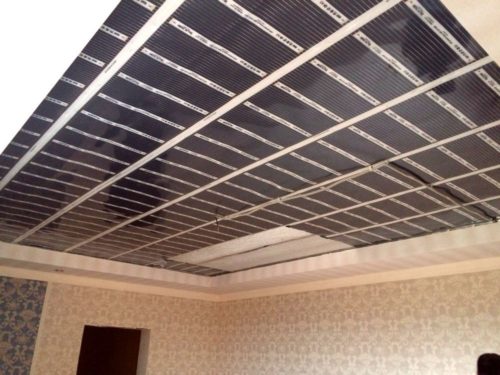

Потолочные системы
В простейшем варианте можно не устанавливать декоративное покрытие
Обратите внимание, что под излучателем установлена отражающая поверхность (фольгированный изоляционный материал, другой слой аналогичного назначения). Такое дополнение направляет излучение в рабочую сторону.
Направляющие упрощают аккуратный монтаж. Эти ребра пригодятся впоследствии для крепления гипсокартонных плит, иного вида отделки потолка
Закрепление обогревателей под углом к горизонтали
Напольные системы
Создание комфортных температурных условий в санузле
Отопление ПЛЭН хорошо подходит для оснащения подобных помещений благодаря надежной защите от влажности. Прочную пленку можно устанавливать под керамической плиткой, паркетом, иными видами напольных покрытий. Как отмечено в отзывах, расход электроэнергии при работе теплого пленочного пола не слишком велик. Однако реальные показатели зависят от особенностей конкретного проекта.
К сведению! При реализации таких проектов не забывайте о разной теплопроводности материалов. Слой бетона, керамика, натуральный камень – минимальные потери. Паркет на толстой фанере создает качественный слой изоляции, снижающий эффективность нагревателей.
Статья по теме:
Теплый пол под плитку какой лучше?Из данной публикации вы узнаете о нюансах использования ТП под плиткой, тонкости монтажа, плюсы и минусы разных типов полов.
Монтаж инфракрасной потолочной пленки
В том случае, если данная система будет выступать в качестве основного источника тепла, рекомендуется предварительно на поверхности закрепить маты, которые будут занимать порядка 80%. Если инфракрасный потолочный обогреватель используется в качестве дополнительного источника тепла, то достаточно установить маты на 30% от общей площади всей потолочной поверхности.
Перед тем как приступить к монтажным работам, необходимо предварительно правильно рассчитать уровень мощность обогревательных элементов. Благодаря расчету мощности можно будет подобрать терморегулятор. Например, терморегулятор потребляет 4 кВт, на каждый кв. м пленки приходится 0,2 кВт. В данном случае площадь поверхности должна составлять до 20 кв. м.
После этого переходят к монтажу теплоизоляционных материалов. Если планируется установка ИК обогревателя в многоэтажном доме с бетонным перекрытием, то благодаря теплоизоляции можно предотвратить потерю тепла. В деревянных домах теплоизоляция предотвращает рассеивание тепла и, как следствие, пересыхание древесины.
Для утепления можно использовать вспененный полистирол, который покрыт слоем фольги с одной либо двух сторон. Материал стоит крепить к перекрытиям, используя для этих целей тугоплавкие дюбеля. Стыки рекомендуется проклеивать скотчем, выполненным из фольги. Только после этого можно приступать к установке пленочного потолочного обогревателя.
При креплении инфракрасного пленочного полотна необходимо предварительно отступить по всему периметру от стен около 35 см. Между полосками должно быть оставлено расстояние до 5 см. Инфракрасная пленка должна располагаться на поверхности потолка параллельно друг другу. В процессе проведения работ рекомендуется следовать специальной схеме, согласно которой нагревательные элементы не должны находиться над спальными местами и электрическими приборами.
После того как все элементы были закреплены, стоит проверить работоспособность системы. Для этого предстоит подключить к шинам из меди клеммы и плотно зажать их с помощью плоскогубцев, места подключения должны быть надежно заизолированы.
Для соединения между собой инфракрасных пленочных полотен используют электрические медные провода, которые имеют минимальное сечение, равное 2,5 кв. мм. При необходимости провода можно замаскировать, для этого в стенах делают штробу с помощью перфоратора, которую дальнейшем заделывают штукатуркой.
Внимание! При необходимости можно установить инфракрасный теплый пол на потолок.
Где могут быть расположены обогреватели?
Инфракрасное отопление помещений организовывается отдельными обогревателями или плёночными поверхностями, которые монтируют в пол, стены или под потолок. Потолочное отопление (плёнка на потолке) популярно благодаря своей аналогии с солнечным природным обогревом. Излучение, направленное от потолка, равномерно распределяется по поверхности комнаты и вызывает теплоотдачу всех находящихся в ней предметов. Радиаторами отопления становится мебель, посуда, стены, плинтус.
Несмотря на потолочное расположение источника обогрева, наиболее тёплая зона расположена возле ног. Поскольку потолок свободен от каких-либо предметов, он может быть полностью использован для монтажа инфракрасной плёнки.
При напольном и настенном обогреве плёнка монтируется только там, где нет мебели и бытовых устройств. С одной стороны, это уменьшает затраты на обустройство обогрева, с другой стороны, сокращает количество излучаемой энергии.
Покрытие ИК пленки для потолка снаружи
При выборе ИК пленки для обогрева помещения необходимо уделять особое внимание качеству системы, которая должна соответствовать ряду основных параметров:
- основа должна быть выполнена из пленки высокого качества, используемый полимер обязательно должен быть пожаробезопасным;
- токопроводящая полоса должна быть без повреждений, при этом выполнена из медных материалов, минимальная допустимая ширина должна составлять 15 мм;
- у серебряной полосы обязательно должен быть четкий контур, без просветов, при этом она должна на 2 мм заходить на медную шину;
- расположение углеродных излучателей должно быть полосатым либо сплошным, геометрические формы никакого влияния на работу потолочной системы отопления не оказывают;
- внешняя ламинация инфракрасной пленки должна быть выполнена из того же полимера, что и основание, не рекомендуется использовать материалы с меньшей толщиной;
- стандартные пленки должны выдерживать воздействие температурных режимов до +80 °С, высокотемпературные материалы – до +110 °С;
- если в процессе производства использовались материалы высокого качества, то деформации в процессе эксплуатации быть не должно;
- качественная ИК пленка должна нагреваться равномерно за короткий промежуток времени – примерно за 5-10 секунд.
Как показывает практика, чем большей ширины будет пленка, то нише вероятность ее перегрева в процессе эксплуатации.
Важно! Если полимер прозрачный, то он намного быстрее деформируется в процессе эксплуатации.
