Датчик тяги газового котла — ключевой элемент, обеспечивающий безопасность и эффективность отопительного оборудования. В статье рассмотрим принцип работы устройства, место установки и важность правильной эксплуатации. Узнаете, как проверить работоспособность датчика и отключить его при необходимости. Эти знания помогут избежать проблем с газовым оборудованием и обеспечить надежную работу системы отопления в вашем доме.

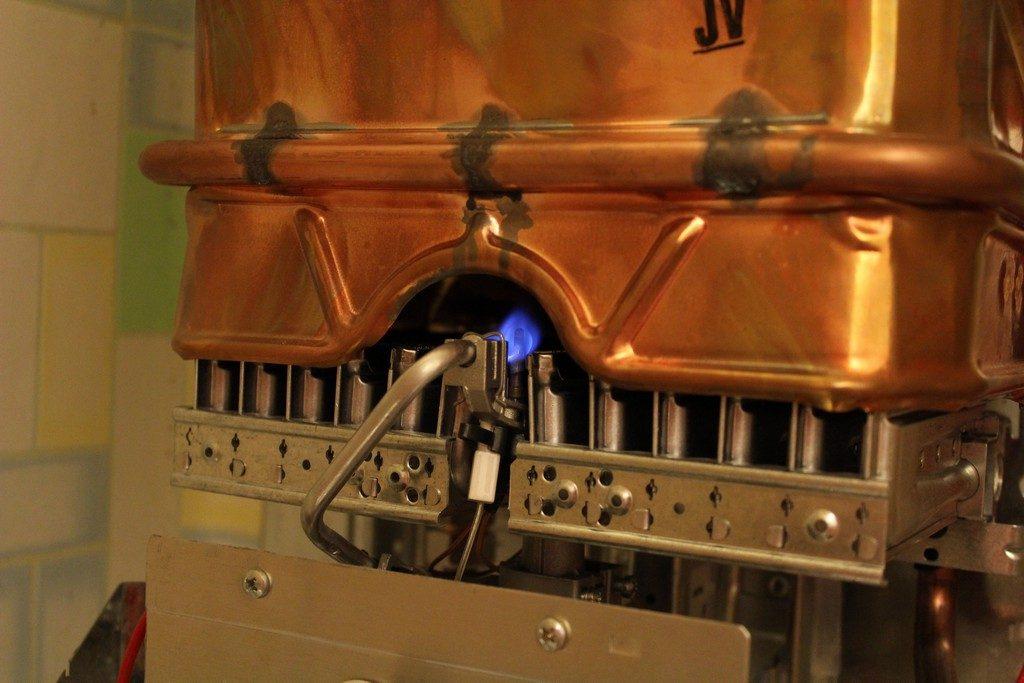

Принцип работы датчика тяги в газовой колонке
Датчик представляет собой биметаллическое реле, которое способно запускать и отключать горелку котла. Внутри этого устройства находится металлическая полоска, чувствительная к изменениям температуры. Производитель настраивает ее на диапазон от 75 до 900 °C, если используется природное топливо, или от 75 до 1500 °C для сжиженного газа. Когда тяга в дымоходе ухудшается, увеличивается концентрация дымового газа, что приводит к повышению температуры. Основная задача пневмореле газового котла заключается в мониторинге и передаче сигналов о температурных изменениях в блок управления. После получения сигнала, он поступает в газовый клапан, который перекрывает подачу сжиженного или природного газа. Датчик также срабатывает при нарушении тяги в дымоходе, который выводит продукты сгорания на улицу.
Датчик тяги газового котла АОГВ предотвращает попадание ядовитых газов в помещение.
В котлах с закрытыми камерами сгорания отвод продуктов осуществляется через коаксиальный канал с помощью вентилятора. Пневмореле с мембраной выполняет функцию датчика, который реагирует не на изменения температуры, а на скорость потока.
Когда скорость потока находится в пределах нормы, мембрана изогнута, а контакты замкнуты. Если скорость потока снижается, контакты начинают размыкаться, и мембрана постепенно выпрямляется, что приводит к перекрытию клапана подачи газа.
Датчик тяги газовой колонки является важным элементом, обеспечивающим безопасность работы устройства. Эксперты отмечают, что его основная функция заключается в контроле за наличием тяги в дымоходе. При недостаточной тяге датчик отключает газовую колонку, предотвращая возможные утечки угарного газа. Устанавливается он, как правило, в верхней части дымохода, где наиболее эффективно фиксируются изменения давления. Для отключения датчика необходимо обратиться к специалисту, так как неправильные действия могут привести к серьезным последствиям. Важно помнить, что любые манипуляции с газовым оборудованием должны проводиться с соблюдением всех норм безопасности.
https://youtube.com/watch?v=NR4CDIOPOX0

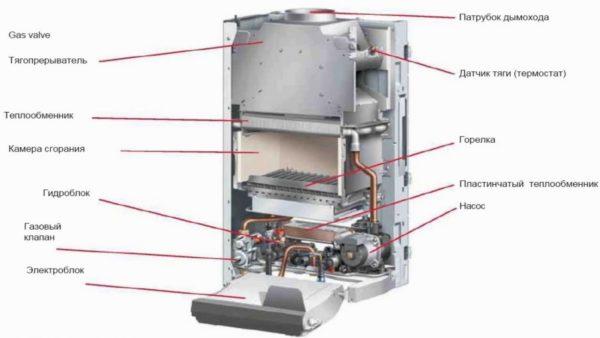

Где в газовых котлах ставится датчик тяги
Конструкция пневмореле может различаться, в зависимости от типа камеры сгорания, которую установил на котел производитель.
Камеры, поступающие в продажу, могут быть двух типов:
- открытого сгорания;
- закрытого сгорания.
Каждый производитель обязан устанавливать пневмореле с мембраной в газовые приборы с открытым типом камеры сгорания. Как правило, место для установки датчика расположено в зоне дымоуловителя.
Важно! Как только заложенный в норму показатель температуры внутри котла повышается, подача топлива в колонку прекращается. Функции пневмореле в этом случае схожи с работой датчика перегрева.
| Аспект | Описание | Важные нюансы |
|---|---|---|
| Как работает? | Датчик тяги (термопара или биметаллический элемент) контролирует наличие достаточной тяги в дымоходе. При отсутствии тяги (или её недостаточности) он нагревается до критической температуры и размыкает электрическую цепь, отключая подачу газа на горелку. | Защищает от отравления угарным газом. Срабатывает при обратной тяге или засорении дымохода. |
| Куда устанавливается? | Обычно располагается в верхней части газовой колонки, в зоне выхода продуктов сгорания, непосредственно перед входом в дымоход. Может быть установлен на специальном кронштейне или интегрирован в конструкцию. | Место установки обеспечивает прямой контакт с продуктами сгорания. Должен быть легко доступен для осмотра и замены. |
| Как отключить? | Категорически не рекомендуется отключать датчик тяги! Это устройство безопасности, предназначенное для предотвращения отравления угарным газом. Отключение может привести к смертельно опасным последствиям. | Отключение датчика тяги является грубым нарушением правил эксплуатации газового оборудования и может повлечь за собой административную и уголовную ответственность. При частых срабатываниях датчика необходимо вызвать специалиста для диагностики и устранения причины. |
Интересные факты
Вот несколько интересных фактов о датчике тяги газовой колонки:
-
Принцип работы: Датчик тяги, также известный как датчик дымовых газов, работает на основе изменения давления в дымоходе. Он реагирует на наличие или отсутствие тяги, что позволяет определить, правильно ли выводятся продукты сгорания. Если тяга недостаточная, датчик отключает газовую колонку, предотвращая опасные ситуации, такие как отравление угарным газом.
-
Установка: Датчик тяги устанавливается в верхней части дымохода или в специальном отверстии, которое обеспечивает доступ к потоку воздуха. Это позволяет ему эффективно контролировать тягу и реагировать на изменения в реальном времени. Правильная установка датчика критически важна для его функционирования и безопасности.
-
Отключение: Отключить датчик тяги не рекомендуется, так как это может привести к серьезным последствиям, включая риск отравления угарным газом. Однако в случае необходимости временного отключения (например, для обслуживания) важно следовать инструкциям производителя и обеспечить безопасность, например, открыв окна для проветривания.
https://youtube.com/watch?v=RZjeqWYRQ2E
Как установить датчик тяги газового котла

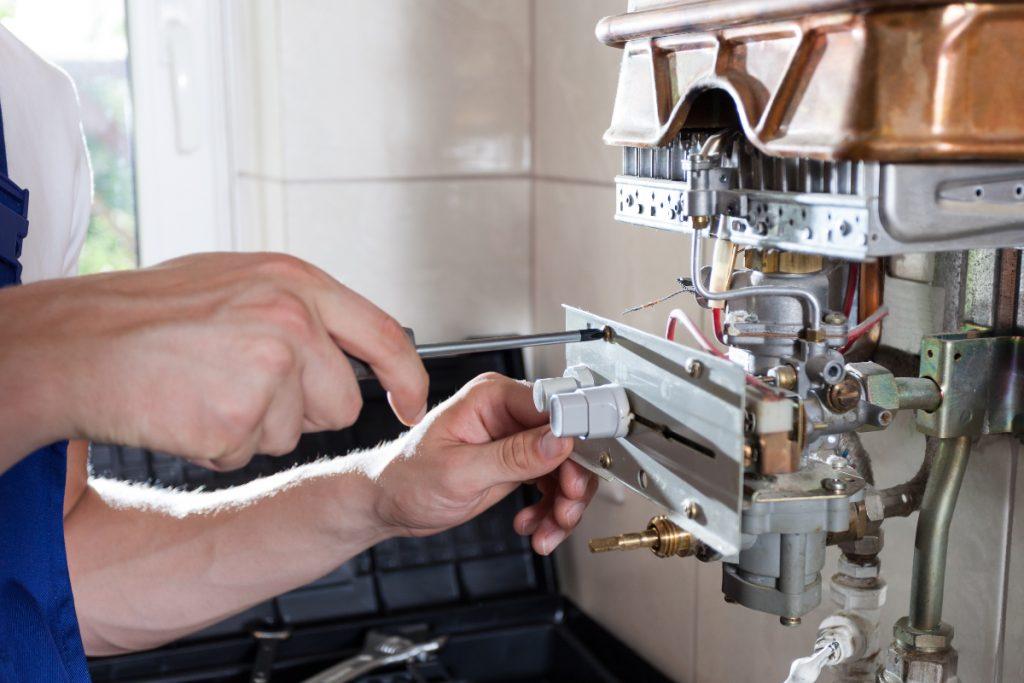

В некоторых ситуациях может возникнуть необходимость замены датчика тяги в газовом котле, будь то напольный или навесной. Установка пневмореле с мембраной не представляет сложности. Достаточно установить регулятор в заранее выбранном месте и подключить его к газовой колонке. Для корректной настройки температурного режима важно размещать регулирующий элемент в соответствии с рекомендациями специалистов:
- минимальная высота от пола должна составлять 150 см;
- максимальная высота от пола — 170 см.
Все отопительные устройства, а также бытовая и климатическая техника, которые могут влиять на температурные показатели в газовом оборудовании, должны находиться на расстоянии не менее 100 см. Также необходимо избегать появления сквозняков. Установка котла в холодных помещениях не рекомендуется.
Следует помнить, что датчик не должен быть слишком плотно прижат к корпусу оборудования. Установка производится на паронитовых прокладках, что помогает снизить нагрев датчика за счет контакта с корпусом колонки и обеспечивает зазор между отверстием в газоходе и плоскостью датчика.
Важно проверить, что контакты термореле надежно закреплены на корпусе. Наличие следов окисления на устройстве недопустимо.
Пошаговая инструкция по установке:
- После того как прибор установлен на нужное место, необходимо проложить провод к источнику тепла, используя либо скрытый, либо открытый способ. Один конец кабеля подключается к контактам, на которых указаны маркировки СОМ и NO термостата. В беспроводных версиях клеммы можно найти в релейном блоке.
- Снимите переднюю панель газового оборудования, так как она закрывает доступ к плате управления и разъемам. Извлеките перемычку, находящуюся между клеммами.
- Подключите провода от контактов регулятора к освобожденным клеммам. Полярность в данном случае не имеет значения.
Как проверить датчик тяги на газовой колонке
В некоторых случаях при нормальной работе системы дымоудаления колонка может отключаться. Причиной подобного явления становится неисправность пневмореле с мембраной. В этой ситуации стоит заняться проверкой датчика тяги, пошаговый процесс которой описан ниже:
Читайте также:
- В зоне размещения сенсора устанавливают на 10-20 минут зеркало.
- Спустя указанный промежуток времени необходимо проверить, запотевает ли оно в процессе работы.
- Если зеркало не запотело, можно не переживать, приспособление работает. Запотевание зеркала свидетельствует о поломке. Важно как можно скорее выявить причину неисправности и предпринять меры для ее устранения.
Для использования второго способа проверки пневмореле следует частично прикрыть дымоход заслонкой. В случаях, когда приспособление работает полноценно, котел отключается.
Также можно проверить датчик тяги газового котла мультиметром. После подключения щупов измерительного прибора нужно дождаться показаний. В случаях нормальной коммутации стрелка мультиметра отобразит минимальный уровень сопротивления. При отсутствии реакции прибора можно говорить о нарушении канала коммутации.
https://youtube.com/watch?v=C7AMf2tCAXU
Как отключить датчик тяги в газовом котле
Частые срабатывания датчика тяги могут вызывать раздражение у владельцев недвижимости. Многие из них начинают искать способы отключить этот регулятор, однако такие действия крайне нежелательны по нескольким причинам:
- Регулярные срабатывания датчика указывают на проблемы с тягой в дымоходе, что может привести к недостаточному сгоранию топлива и его накоплению в помещении;
- Существует вероятность, что причиной является обратная тяга, вызванная образованием воздушной пробки (в этом случае отработанные газы, достигнув пробки, возвращаются обратно).
Обратная тяга возникает из-за недостаточного естественного разрежения в дымоходе газового оборудования. Эта проблема чаще всего наблюдается в котлах с открытой камерой сгорания. Нарушение нормального движения воздушных потоков препятствует выходу угарного газа, что может привести к его проникновению в жилые помещения и, как следствие, к отравлению.
Если все же необходимо отключить датчик, это возможно, например, в случае его неисправности, когда требуется замена. Для этого достаточно отсоединить провода, соединяющие его с термопарой и электромагнитным клапаном. Однако следует помнить, что отключение датчика является нарушением правил безопасности. В случае аварийной ситуации оборудование не отключится и продолжит функционировать. Не стоит рисковать, лучше обратиться к профессионалу, который поможет выявить и устранить причину, вызывающую срабатывание датчика.
Причины срабатывания датчика тяги газового котла
Существует множество причин, которые могут спровоцировать срабатывание устройства. Среди основных причин, приводящих к отключению колонки, стоит выделить:
- Тягу плохого качества. Нередко проблема возникает на фоне неправильного монтажа вытяжной конструкции. Плохое вытягивание продуктов сгорания может стать причиной отравления людей, проживающих в жилом помещении.
- Обратную тягу, возникающую вследствие образования в области дымохода воздушной пробки, которая не дает возможности продуктам распада выходить наружу. Достаточно часто к образованию воздушных пробок приводит резкий перепад температурного режима.
- Засор в области дымохода. Лишенные опыта домовладельцы считают, что труба не забивается. Но это не совсем так. Птицы, находящиеся в поисках места для того, чтобы свить гнездо, нередко выбирают дымоход. Когда пернатая вьет гнездо, она может упасть в трубу, застрять там и погибнуть. Помимо птиц, причиной засора может стать листва и отложения сажи на внутренних стенках дымохода. При его возникновении интенсивность тяги снижается. Единственное решение проблемы – проведение прочистки.
- Сильные порывы ветра. При неправильном расположении трубы ветер попадает в нее и задувает горелку. Срабатывание датчика становится причиной перекрывания подачи топлива.
- Неправильно выполненный монтаж оборудования. Неверно произведенный расчет габаритов дымохода нередко провоцирует затухание горелки. Показатель высоты дымохода рекомендуется измерять в зависимости от того, насколько отдалены трубы от конька кровли. Оголовок должен быть выше конька на 60-70 см.
Заключение
Принцип функционирования датчика тяги в газовом котле заключается в передаче сигнала о превышении допустимых температурных значений клапану, который в свою очередь оперативно перекрывает подачу газа. Если вы решили самостоятельно заменить или отремонтировать датчик тяги, в первую очередь необходимо ознакомиться с системой газового оборудования. При возникновении неполадок с горелкой не стоит поддаваться искушению отключить пневмореле с мембраной, так как это может привести к серьезным нарушениям техники безопасности. Наилучшим решением будет обратиться к профессионалам, которые помогут выявить и устранить источник проблемы.
Советы по обслуживанию и уходу за датчиком тяги газовой колонки
Обслуживание и уход за датчиком тяги газовой колонки являются важными аспектами, которые способствуют безопасной и эффективной работе устройства. Правильный уход за датчиком не только продлевает его срок службы, но и предотвращает возможные аварийные ситуации, связанные с неправильной работой газового оборудования.
Первое, на что стоит обратить внимание, это регулярная проверка состояния датчика. Необходимо следить за его чистотой, так как накопление пыли и грязи может привести к неправильным показаниям. Для очистки датчика рекомендуется использовать мягкую ткань или щетку, избегая применения агрессивных химических средств, которые могут повредить его элементы.
Также важно периодически проверять соединения и проводку, чтобы убедиться в отсутствии коррозии или повреждений. Если вы заметили какие-либо дефекты, такие как трещины или обрыв проводов, их следует немедленно устранить. В противном случае это может привести к сбоям в работе датчика и, как следствие, к опасным ситуациям.
Не менее важным аспектом является проверка работоспособности датчика тяги. Это можно сделать с помощью простых тестов, например, проверив, срабатывает ли он при включении газовой колонки. Если датчик не реагирует на изменения в тяге, это может указывать на его неисправность, и в таком случае рекомендуется обратиться к специалисту для диагностики и ремонта.
Кроме того, стоит учитывать, что датчик тяги может требовать замены через определенный период эксплуатации. Рекомендуется ознакомиться с рекомендациями производителя относительно сроков замены и проводить эту процедуру вовремя, чтобы избежать проблем с безопасностью.
Наконец, не забывайте о том, что любые работы, связанные с газовым оборудованием, должны проводиться квалифицированными специалистами. Если у вас возникли сомнения в своих силах или вы не уверены в состоянии датчика, лучше всего обратиться к профессионалам, которые смогут провести полное обслуживание и диагностику вашего газового оборудования.
Вопрос-ответ
Как работает датчик тяги газовой колонки?
Приборы с открытой камерой предусматривают атмосферный тип горелки. Пламя поддерживается за счет вентиляции в помещении, а тяга — за счет правильного диаметра дымоотвода. Защитный сенсор в таких агрегатах представляет собой металлическую пластину с отходящим контактом. Она реагирует на повышение температуры.
Куда устанавливается датчик тяги?
Датчик тяги обычно установлен в верхней части дымохода и состоит из двух главных компонентов: трубки с отверстием и манометра. Трубка с отверстием подключена к верхней части дымохода, где измеряется разница давления между выхлопными газами и атмосферным давлением.
При какой температуре срабатывает датчик тяги?
Датчик тяги предназначен для контроля тяги в газовых котлах. При отсутствии или недостаточной тяге в дымоходе резко повышается температура 65°C, вследствие чего датчик срабатывает и размыкает электрическую цепь, закрывая газовый клапан и прекращая подачу газа к горелке котла и его отключению (блокировке).
Советы
СОВЕТ №1
Перед тем как проводить любые работы с газовой колонкой, обязательно отключите подачу газа и электричества. Это обеспечит вашу безопасность и предотвратит возможные аварийные ситуации.
СОВЕТ №2
Регулярно проверяйте состояние датчика тяги. Если вы заметили, что колонка не работает должным образом или возникают проблемы с горением, это может быть признаком неисправности датчика. В таком случае лучше обратиться к специалисту.
СОВЕТ №3
При установке датчика тяги убедитесь, что он правильно ориентирован и установлен в соответствии с инструкцией производителя. Неправильная установка может привести к неэффективной работе газовой колонки и увеличению риска утечки газа.
СОВЕТ №4
Если вы решили отключить датчик тяги, помните, что это может негативно сказаться на безопасности. Лучше всего проконсультироваться с профессионалом, чтобы понять все риски и возможные последствия такого решения.
