Эффективность уложенного теплого пола под керамогранит

Керамогранит показывает растущую популярность на рынке отделочных материалов. Он прочнее классической плитки, укладывается ненамного сложнее, несмотря на так называемый калибр – отличия между размерами элементов разных партий. Хорошие результаты показывает теплый пол под керамогранит – материал быстро прогревается, эффективно отдает тепло. Есть некоторые правила как сооружения самой отопительной системы, так и выбора конкретного типа финишного покрытия.

Керамогранит – эффективность отдачи тепла

Основные виды

Виды электрического теплого пола:

• с электрическим кабелем;
• электрический мат;
• инфракрасный теплый пол.

Каждый из видов имеет свои нюансы в подключении и эксплуатации.

Обогрев пола с помощью кабеля предпочтителен, т. к. он достаточно просто монтируется. Установку можно производить в стяжке пола или в плиточный клей. С ней может справиться даже непрофессионал. Производители систем обогрева дают гарантию на работу оборудования даже в том случае, если монтаж производится самостоятельно покупателем. Подключается система к электрической сети. Какой выбрать теплый пол под керамогранит, посоветуют продавцы в специализированных магазинах. Также стоит попросить совета профессиональных строителей.

Отзывы об электрическом теплом поле под керамогранит строители и собственники квартир оставляют самые положительные.

Обогрев пола с помощью электрического кабеля наиболее применяемый. Кроме того, он является одним из самых востребованных. Суть его работы заключается в нагреве сплава нихрома с помощью электрического тока. Нихром чаще всего используется в нагреваемой жиле системы. Каждая отдельная ветвь обогрева имеет защитные оболочки, которые предохраняют поверхность пола от перегрева и доступа тока, а также сохраняет целостность жилы при возможных механических повреждениях.

Толщина поперечного сечения кабеля составляет 7 мм. Он бывает с одной или двумя жилами. Двужильный на концах оснащен муфтой и проводом, подключающимся в сеть. Профессионалы выбирают систему с двумя жилами, и на сегодняшний день одножильные кабели почти не используются. Такой выбор обусловлен простотой в эксплуатации и монтаже, т. к. менее популярный электрический обогрев не имеет концевой муфты и сложнее укладывается.

Вам будет интересно:Фундаментная подушка: размеры, характеристики, требования и нормы

Недостатки системы отопления

К недостаткам относятся:

• Сложный монтаж. Меняя половое покрытие, нужно быть готовым к тому, что все закончится капитальным ремонтом в квартире.
• Система обогрева, вмонтированная в стяжку, поднимет уровень пола на высоту от 7 см. Возможно, нужна будет дополнительная ступенька. И комната визуально уменьшится.

Решая, нужен ли теплый пол под керамогранит, и для каких комнат, стоит первоначально разобраться с его разновидностями. Изначально нужно отметить и тот факт, что плитка всегда остается холодной.

Каковы различия между керамической и керамогранитной плиткой

Керамическая и керамогранитная плитка тесно связаны между собой, они состоят из глины, усилены высокими температурами при обжиге и глазурованы для придания гладкой, износостойкой поверхности пола. Тем не менее, есть некоторые заметные различия между ними.

Тип глины

Керамическая плитка изготавливается из более темных глин, а керамогранит — из более белых глин. Глина, используемая в производстве керамогранита, является более рафинированной, чем та, которая используется для изготовления керамической плитки, и часто смешивается с другими минералами, такими как кварц, полевой шпат и песок, чтобы получить твердую и прочную форму. Керамогранит также выпекается при более высокой температуре, чем керамика.

Отделка плитки

Существуют также ключевые различия в том, как применяются готовые конструкции из керамогранита и керамической плитки. В то время как керамическая и керамогранитная плитка может иметь любой дизайн и цвет, рисунок на керамограните обычно проходит через всю структуру плитки, тогда как рисунок на керамике просто наносится на поверхность.

Сертификаты

Керамогранит также должен быть сертифицирован промышленными группами, чтобы считаться качественным товаром. PTCA (Агентство по сертификации керамогранита) оценивает керамогранит на основании показателей водопоглощения.

Керамическая плитка	Керамогранит
Влажность	Впитывает больше влаги	Впитывает меньше влаги
Прочность	Мягче	Тверже
Стоимость	Более дешевый	Более дорогой
Использование	Только для использования в помещении	Может использоваться как на открытом воздухе, так и в помещении
Резка	Легче резать	Тяжелее резать

Общие рекомендации по монтажу пола

Чтобы положить керамогранит на пол нужно:

• начать работу с середины помещения с соблюдением симметричности по отношению к ней;
• проставить отметочную линию, используя бечевку;
• укладывать керамогранит по центру комнаты, а обрезок – по краям с обязательным оставлением зазоров между плитками;
• постучать резиновым молоточком для лучшего схватывания с клеем;
• проверить ровность наложения первого слоя с помощью строительного уровня;
• обработать плитку защитным слоем в целях долгой сохранности;
• заделать швов с использование специальных крестиков.

Цельные плитки лучше вкладывать по центру помещения в местах большего обзора, а обрезки и остатки – по краям и потаенным участкам.

Примерно через 4 суток плитка начнет набирать прочность, после чего можно будет затереть швы резиновым шпателем, удалив остатки клея с поверхности. Протереть плитку губкой, смоченной в моющем растворе для кухни и оставить до полного высыхания.

Через 2 недели плитка полностью высохнет и будет пригодна для обработки обычными моющими средствами. Технология укладки керамогранита на пол не сложная, и вполне можно выложить своими руками, но с соблюдением технологии, наличием нужного необходимого инструмента в работе.

Керамогранит имеет довольно уникальные технические характеристики. Качественная укладка будет радовать глаз хозяев долгие годы.

Видео: Укладка керамогранита своими руками

Подборка вопросов

• Михаил, Липецк — Какие диски для резки металла использовать?
• Иван, Москва — Какой ГОСТ металлопроката листовой стали?
• Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
• Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
• Валерий, Москва — Как выковать нож из подшипника своими руками?
• Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?

Куда и зачем класть теплый пол

Для многих, кто проходит непростую стадию ремонта в квартире, остро встает вопрос: класть ли дома электрический теплый пол и если да, то в каких помещениях?

Ответ на этот вопрос зависит от многих факторов, и прежде всего, от типа напольного покрытия. Нужно определиться, можно ли класть теплый пол под плитку, ламинат, керамогранит или даже под паркетную доску.

Второй немаловажный пункт – бюджет, на который вы рассчитываете.

Причем, важны не только цена на теплый пол, но и последующие затраты на электроэнергию.

Будет ли покупка выгодной и во сколько вам обойдется его использование?

И, в конце концов, долговечность. Ведь укладка кабеля – дело непростое, поэтому имеет смысл делать ремонт качественно – так, чтобы хватило минимум лет на 10-15.

Чтобы ответить на все эти вопросы, необходимо тщательно изучить ассортимент продукции, отзывы о полах с подогревом на строительных форумах; узнать у знакомых, есть ли теплый пол у них в квартире и довольны ли они своим выбором.

Мы дадим вам несколько ответов на самые важные вопросы о теплом поле.

Прежде всего, отметим, что для городской квартиры это самый приемлемый вариант, если вы хотите сделать свое жилище теплее и комфортнее.

Купить теплый пол можно везде и по доступной цене, его монтаж предлагают фирмы-продавцы.

Вы также можете произвести его монтаж самостоятельно по инструкции — долгосрочная гарантия сохраняется.

Под какие типы напольного покрытия стоит класть данный вид обогрева?

Теплый пол под ламинат

Целесообразность укладки теплого пола под ламинат и паркет остается под большим сомнением.

Причины тому: большое количество ограничений для такого варианта использования, накладываемых производителями, и его ограниченный эффект.

Максимальная допустимая мощность подогрева под паркет и ламинат, которую разрешают производители — 100 Вт/кв. м. В противном случае они снимают гарантию.

С другой стороны, покупатели отмечают, что даже при такой температуре уходят сквозняки с поверхности пола. Но если у вас в комнате их и так нет, то класть теплый пол под ламинат не вполне целесообразно.

Теплый пол под плитку

Укладка теплого пола под кафельную плитку (чаще всего – в ванной комнате или туалете) – наиболее приемлемый и эффективный вариант. Его преимущества неоспоримы:

1. Полноценный эффект на 100%. Температура на поверхности плитки может достигать от 28°С до 30°С, а некоторые утверждают, что бывает и больше. Всё зависит от теплопотерь помещения. Если у вас холодный санузел, электрообогрев поможет сделать его теплее.
2. Уменьшение уровня влажности в помещении, его «подсушивание», что очень актуально, учитывая общую сырость в наших домах в осенний и весенний период. Укладка кабеля или мата в ванной также будет полезна, если вы используете ее для сушки белья.

Теплый пол под плитку

Теплый пол под керамогранит

В этом случае всё очень схоже с кафельной плиткой:

1. Температура на поверхности керамогранита — от 28°С до 30°С.
2. Подсушивают помещение, то есть не будет плесени на плитке и под ванной из-за повышенной влажности.
3. Сама поверхность пола будет быстро высыхать, что гарантирует безопасность, так как полы не будут скользкими от воды.
4. Дополнительный обогрев помещения.

Кабель под плитку можно класть не только в туалете и ванной, но и в любом другом помещении дома. Например, в коридоре.

Теплый пол в коридоре

Вот какие преимущества установки данной системы в коридоре можно отметить:

1. Температура на поверхности — от 28°С до 30°С.
2. Отсутствие сквозняков по поверхности пола, в особенности от входной двери в сторону комнат и балкона.
3. Полы не будут скользкими от воды.
4. Грязи от обуви не будет по всей квартире, так как она сразу высыхает и её затем легко убрать.
5. Возможность сушки обуви прямо на полу у входной двери без специальных приспособлений.
6. Коврик при входе будет мгновенно высыхать.

Таким образом, совершенно очевидна выгода, которую дают полы с подогревом в холодных и влажных помещениях под плитку, керамогранит и гранит. Разумность использования системы под ламинат и паркет остаётся под большим вопросом.

Теплые полы Energy — это широкий выбор нагревательных матов и кабеля для обогрева помещений любого типа.

Водяной обогрев пола

Водяной пол использует воду, нагретую в котле, которая находится в системе труб под половым покрытием. Работает водяная система от электрического, твердотопливного котла или от газового. Наиболее подходит для частных домов, подключать его нельзя к старой системе обогрева. Поэтому потребуется капитальный ремонт. Лучший теплый пол под керамогранит для квартир — это электрический. На это есть ряд причин, о которых более подробно ниже в статье.

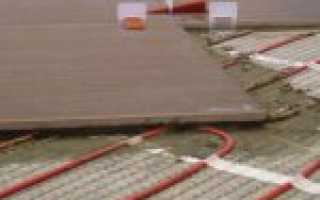

Водяной теплый пол под керамогранит подразумевает циркуляцию теплоносителя под слоем утеплителя. В качестве последнего используется пенополистирол или другие материалы. На провод кладется слой стяжки толщиной до 7 см. И только после завершения этих работ можно класть плитку на пол. Такое устройство тепловой системы значительно поднимает уровень пола, в среднем на 20 см.

Для владельцев квартир вариант с водяным обогревом не подходит, т. к. нет возможности подключения системы к источнику горячей воды. Подключение к отоплению централизованному запрещено, т.к. это снизит напор и, соответственно, эффективность обогрева всех квартир дома. Установка котла также не решает проблемы, т. к. это может быть опасно последствиями типа деформации труб. Этим и обусловлены рекомендации специалистов по установке водяной системы в частном доме.

Пошаговая инструкция

Итак, начнем непосредственно саму укладку.

1. В первую очередь замешиваем клеевую смесь, после чего наносим ее на поверхность. Сначала разравниваем ровным шпателем, после чего зубчатым.
2. Далее укладываем плитку на ребро, и выравниваем по уровню. Отметим, что проверять необходимо во всех положениях.
3. Следующим шагом, также приспосабливаем последующие плитки. Но их уже необходимо немного отодвигать от предыдущих, оставляя небольшой зазор. Для этого обычно используются специальные крестики или системы для укладки плитки.
4. Каждую новую, уложенную плитку необходимо проверять уровнем. В течении ближайших 10 минут после укладки ее еще можно поправить и подкорректировать положение.

Кроме того, довольно важным фактором становится контроль пустот между швами, поскольку это может привести к растрескиванию самой плитки. Говоря о сроках контроля, то можно сказать, что сам клей высыхает обычно за сутки, при том, полноценная прочность покрытия наступает только спусти трое суток.

Свойства керамической плитки

Теплопроводность керамической плитки варьируется от 0.2 до 0.8, что значительно меньше камня, но больше других покрытий. Такая разница в теплопроводности разной плитки из-за разной пористости материалов, используемых разными производителями; пористость зависит от способа изготовления плитки.

Кроме теплопроводности важно иногда учесть шероховатость поверхности или, по-другому, глубину рельефа плитки. Потому что шероховатая плитка передаёт меньше (и порой намного меньше) тепла стоящей на ней ноге, чем гладкая

Ну, это понятно: на шероховатой поверхности мы касаемся плитки не всей поверхностью ступни, а как бы отдельными точками:

Кстати, и обратный эффект: при выключенном летом полу ногам будет менее холодно именно на шероховатой плитке.

Итак, плитка хорошо проводит тепло при работающем отоплении теплым полом. С другой стороны, при выключенном летом отоплении стоять на плитке босиком некомфортно, так что нужно искать какой-то выход или компромисс, о чём писалось в статье про свойства напольных покрытий.

Область применения

Благодаря достаточно красивому и богатому внешнему виду плиток из керамогранита можно кардинально изменить вид комнаты. Материал используется как напольное покрытие для пола в комнатах дома или на улице. Им часто облагораживают балконы, террасы, беседки.

На улице в летний период наиболее приятно прохаживаться по керамогранитной дорожке или террасе. Дело все в том, что свойства материала таковы, что он всегда остается прохладным.

Учитывая свойства материала и показатели его прочности, пол стоит покрывать только керамогранитом, а керамической плиткой облицовывать стены.

Стоимость прочного облицовочного материала гораздо выше, чем стоимость хрупкой плитки. Несмотря на неширокую палитру цветов, керамогранит прослужит дольше, чем плитка на полу. Делая ремонт в квартире или доме, нужно правильно расставлять приоритеты.

Отличия плиточного покрытия

Широкое применение получили керамическая плитка и керамогранит в облицовке стен и укладке на пол. Это неудивительно. Ассортимент оттенков, рисунков и даже фото на керамической плитке очень широкий, что и обусловило ее применение в таких масштабах. Чаще всего облицовывают плиткой пол на кухне, в ванной и в коридорах. Плитку также применяют для отделки стен комнат с повышенной влажностью или на кухне, т. к. этот материал устойчив ко многим воздействиям. Он не желтеет и легко моется.

Технология монтажа

Разберемся, как правильно выполнить монтаж сетки для укладки теплого пола.

Не имеет значения, какую сетку вы решили использовать – армирование выполняется по всей площади пола. Если длина заливаемой поверхности большая, разрешается укладка сетки для армирования внахлест, с последующим соединением проволокой.

Не забываем, что от стен делаются отступы. Если армируется сложное основание, имеющее плавные переходы или ступеньки, рельеф необходимо повторять. В таких случаях сетку монтируют на специальные крепежи, чтобы она находилась в подвешенном состоянии на расстоянии двух сантиметров от основания.

Подготовительные работы

Сначала необходимо правильно разместить сетку для напольнойстяжки.

Устанавливают ее на определенной высоте от основания, учитывая при этом толщину будущей стяжки для теплого пола и размер стержней сетки. Для этого разрешается использовать различные приспособления – деревянные бруски, обломки кирпичей, металлический профиль и т. п. Главным условием является то, что подставки должны иметь нужную толщину, позволяющую раствору проникнуть под нагревательные элементы.

До того момента, как начнете заливать стяжку, необходимо выложить слои песка, гравия, гидро- и теплоизоляции. После устройства такого «пирога» разрешается устанавливать арматурную сетку и выполнять заливку раствора.

Нюансы армирования

Существуют общие правила устройства и армирования стяжки, которых следует придерживаться в работе:

• не смотря на разные виды сетки для армирования, в песчано-цементный раствор для увеличения прочности и эластичности добавляются пластификаторные компоненты. Смесь получает возможность проникать в ячейки любых размеров;
• до начала работ с сеткой рекомендуется изучить сопроводительную инструкцию от изготовителя.

Имеются и определенные особенности армирования:

• чтобы не случилось, сетка должна располагаться непосредственно в толще слоя, а не на черновом полу;
• ячейки сетки определяются с таким расчетом, чтобы не создаватьпрепятствий для заливки бетонной смеси.
• арматурная сетка не должна иметь загрязнений;
• элементы сетки не должны выступать на поверхность стяжки. Это позволит исключить образование коррозии на металлических стержнях.

Укладка сетки

Арматурная сетка размещается в нижней трети заливаемого слоя. Подставки укладываются в очках пересечений прутьев. Для удобства монтажа есть возможность приобрести специальные подставки, изготовленные в виде корон, стоек, стульчиков и т. д.

При установке сетки соблюдается одна немаловажная особенность – шаг установки подставок зависит от толщины предполагаемой стяжки.

Если вы решили использовать композитную или пластиковую сетку, то действовать придется несколько иначе:

• проведя подготовительные работы по устройству пирога, следует залить третью часть раствора и выровнять слой;
• после этого укладывается сетка, утапливается в растворный слой;
• как только выполните укладку электрического кабеля или теплого водяного пола по сетке, заливается оставшаяся часть раствора, для выравнивания которой выставляются маяки;
• такие виды сеток разрешается укладывать непосредственно на трубы системы теплого пола, но появляется вероятность того, что раствор не полностью заполнит все пустотные участки.

Применение каждого известного варианта армирующей сетки отличается своими достоинствами и недостатками, и это необходимо учесть на начальном этапе работ.

Особенности

Чаще всего теплый электрический пол монтируют под такие напольные покрытия как плитка и ей аналогичные, так как они считаются «холодными». Под деревянное или тканевое покрытие, укладка теплого пола проводится редко, это связано с тем, что данные материалы имеют плохую теплопроводность.

Кроме этого, деревянные элементы под действием тепла, могут рассохнуться и утратить свой внешний вид, а синтетические покрытия во время нагрева способны выделять вредные вещества.

Укладка кабельного теплого пола

Инфракрасный теплый пол появился сравнительно недавно, его преимущество в том, что укладка производится на сухую, поэтому его можно монтировать под такие напольные покрытия как ковролин, ламинат или паркет.

Основные преимущества электрического теплого пола:

• нет вероятности протечек;
• бесшумная работа, так как нет котла и насоса;
• занимает мало свободного пространства;
• равномерный прогрев пола;
• простое управление, достаточно выставить температуру на термостате;
• большой срок службы.

Укладка стержневого теплого пола под плитку

Несмотря на наличие большого числа преимуществ, есть у теплого электрического пола и свои недостатки:

• расход электроэнергии, в больших помещениях лучше устанавливать водяной пол;
• излучает электромагнитные волны, хотя производители и утверждают, что они полностью безопасны для здоровья.

Что лучше выбрать

Итак, сравнив некоторые из систем теплого пола, которые можно укладывать под керамогранит, на чем лучше остановить свой выбор. На сегодняшний день большое количество людей отдают предпочтенье именно нагревательным матам. Обустройство такого пола обеспечивает наиболее комфортные условия внутри помещения. Более того, очень мало подготовительных работ. Плюс ко всему полы укладываются непосредственно в слой плиточного клея.Но также есть еще одно оригинальное решение – инфракрасный теплый пол. Данная система имеет одно из преимуществ перед своим аналогом в отсутствии электромагнитных волн. Однако, что касается отопительного пирога, то в случае использования инфракрасного напольного обогрева, необходимо сверху укладывать гипсокартон или другой листовой материал, например, ДСП, фанеры и тому подобное. Только сверху этого осуществляется кладка керамогранита.

Теплый пол электрический имеет значительные отличия от водяного: толщиной отопительного контура, способами укладки нагревательного контура.

Этапы монтажа

Расчет стоимости отопления проводят вместе с составлением плана монтажа. Нагреватели размещают только на свободной от мебели площади, поэтому на плане требуется отметить ее расположение, а от свободных стен сделать отступ 5-7 см. Остальное пространство делят на полосы, равные ширине нагревателей и вычисляют нужное количество в метрах.

Укладывать инфракрасные теплые полы под плитку приходится в несколько приемов:

• подготовить основание для ИК-нагревателей;
• смонтировать систему обогрева;
• подключить и проверить её;
• уложить основание для плитки и наклеить материал.

Подготовка

Основание» необходимо очистить от мусора и заделать выбоины. Технология монтажа инфракрасного теплого пола предусматривает укладку изоляции из теплосберегающих материалов. Для этого применяют покрытия с малой усадкой и без фольгированного слоя (пробку, ЭППС и др.). Прикрепить их к черновому основанию можно жидкими гвоздями, а к бетонному дюбелями с саморезами. Термоизоляцию желательно укладывать по всей площади комнаты. На полу сделать разметку по плану с указанием границ установки элементов и полос материала.

Монтаж термопленки

Прежде чем укладывать пленку инфракрасного теплого пола, рулонный материал нужно разрезать на полосы согласно разметке. Резать материал нужно только в специально обозначенных местах, где изображены ножницы. Ленты ИК-нагревателей не должны перекрывать друг друга, между полосами пленочного пола оставить зазор в 5-7 мм. Фиксировать ленту к полу можно жидкими гвоздями.

Подключение

Собрать систему инфракрасного теплого пола в следующей последовательности:

1. Установить клеммные зажимы в местах выхода медных шин, придавить их пассатижами.
2. Определить место установки терморегулятора на стене.
3. Нарезать монтажные провода достаточной длины для подсоединения теплого пола к сети.
4. Для подключения провода к зажимам вставить их в клеммы и обжать плоскогубцами или специальным инструментом. Подсоединение соседних лент выполнять параллельно.
5. Стыки и края по периметру проклеить скотчем, клеммы и края шин изолировать битумной лентой.
6. Уложить термодатчик под пленку. Провода от полос пленки подвести к месту включения в сеть и выполнить их монтаж. Проверить работоспособность системы тестером, определяя отсутствие обрыва цепи на каждой ленте, а затем и на всей системе.

Установка чернового пола

В зависимости от выбора сухого или влажного способа подготовить материалы: смешать с водой самовыравнивающийся состав или нарезать ГВЛ. Для влагоизоляции установленную систему ТП накрыть полиэтиленом, оставляя по краям припуски не менее 5 см. По периметру тщательно проклеить скотчем. В зависимости от особенности укладки пленочного пола под плитку на бетонном основании поступают так:

1. Сухой способ. Нарезанными пластинами ГВЛ или СМЛ закрыть всю площадь помещения. Крепить элементы на жидкие гвозди или саморезы с дюбелями. Резьбовой крепеж вкручивать аккуратно, в промежутки между лентами ТП или в места, предназначенные для отрезания частей. Нельзя загонять шуруп в шину или карбоновые полоски. При необходимости черновое покрытие выполняют в 2 слоя, перекрывая швы нижнего уровня.
2. Влажный способ. Поверх влагоизоляции разложить армирующую пластиковую сетку (металлическую не применять). Её края должны выйти за периметр ТП и полиэтилена на 20 см, сетка закрепляется саморезами. Залить основание и пленочную ИК-систему самонивелирующимся составом. Толщина слоя – 8-10 мм. Покрытие должно схватиться в течение 24 часов.

Укладка плитки

Перед тем как укладывать керамическое покрытие, поверхность основы нужно обработать бетоноконтактом в 2 слоя. Установить по периметру стены изоляцию для создания термошва. Приготовить плиточный состав. Клей наносим зубчатым шпателем, отдельными участками, которые можно заполнить кафелем за 30 минут.

Керамические элементы выравнивать по высоте, придавливая их к клеящему составу. Дать клею застыть, заполнить швы затиркой, вдавливая ее в зазоры резиновым шпателем. Остатки состава удалить с керамики мокрой тряпкой, не позволяя им высохнуть. После укладки уход за керамикой производить по общим правилам.

>

Подготовка основания

Чем качественнее будет подготовлено основание, тем дольше прослужит напольное покрытие. Этому аспекту следует уделить должное внимание. Основание очищают от грязи, грунтуют и дают время на просушку. Бетонное основание заливают, выравнивают стяжкой (для этой цели идеально подойдет самовыравнивающаяся смесь), которая является идеальным аккумулятором тепловой энергии. Этап подготовки основания достаточно ответственный, т.к. керамогранит предъявляет к нему высокие требования. Укладка производится на сухое основание, т.к. керамогранит не впитывает влагу.Прежде, чем приступить к монтажу керамогранита следует прогреть пол и отключить. Прогревать покрытие после проведения работ можно только после полного высыхания клеевого раствора (10-14 дней).

• При укладке водяного теплого пола используются металлопластиковые трубы с длительным сроком эксплуатации.
• Подключают трубы к системе горячего водоснабжения, что экономит электроэнергию.
• При использовании водяного обогрева трудно отрегулировать температуру нагрева.
• Использовать водяной обогрев в многоквартирных домах не рекомендуется, так как есть вероятность протечек.
• При выборе системы обогрева по технологии укладки, лидирует электрический без стяжки, пользующийся спросом из-за простоты укладки и эффективности нагрева помещения.
• Регулируются электрические нагреватели в автоматическом режиме благодаря установленным датчикам и терморегуляторам.

Виды теплого пола

Керамогранит — распространенное напольное покрытие при укладке «теплого пола». Прочный, с отличной теплопроводностью и прекрасными внешними качествами. Укладка керамогранита на теплый пол имеет свою технологию и нюансы, которые рассмотрим в статье.

Теплый пол под керамогранит

Преимущества сочетания керамогранита с теплым полом

Преимущества сочетания керамогранитного покрытия с теплым полом в следующем:

• При использовании керамогранитной плитки укладывают теплый пол и со стяжкой, и без нее.
• Используя теплый пол как дополнительный источник тепла, керамогранитная плитка по максимуму отдает полученное тепло, создавая комфортную обстановку в комнате за короткий промежуток времени.
• Керамогранитная плитка равномерно распределяет тепло по помещению.
• Сохраняет тепло даже после выключения теплого пола, экономя электроэнергию.
• Благодаря тому, что плитка позволяет использовать любой тип обогрева, при невозможности сделать стяжку укладывают нагревательные маты под само покрытие.

Пирог теплого пола под плитку из керамогранита

Виды и особенности теплого пола под керамогранит

Теплый пол делится на два вида — электрический и водяной. Принцип действия — в укладке нагревательных элементов в стяжку или под напольное покрытие, в зависимости от разновидности системы. Выбирают тот или иной вид обогрева в зависимости от особенностей дома или финансовых возможностей владельца.Особенности теплых полов:

• При укладке водяного теплого пола используются металлопластиковые трубы с длительным сроком эксплуатации.
• Подключают трубы к системе горячего водоснабжения, что экономит электроэнергию.
• При использовании водяного обогрева трудно отрегулировать температуру нагрева.
• Использовать водяной обогрев в многоквартирных домах не рекомендуется, так как есть вероятность протечек.
• При выборе системы обогрева по технологии укладки, лидирует электрический без стяжки, пользующийся спросом из-за простоты укладки и эффективности нагрева помещения.
• Регулируются электрические нагреватели в автоматическом режиме благодаря установленным датчикам и терморегуляторам.

Виды теплого пола

Нюансы, влияющие на выбор «теплого пола» под керамогранит

Выбрав плитку керамогранит, определитесь с видом обогрева, для этого учтите некоторые моменты:

• Есть ли возможность поднять пол на несколько сантиметров, так как при использовании водяного пола нужна стяжка, которая составляет не меньше 5 см.
• Как будет использоваться система обогрева: как основной или дополнительный источник тепла.
• В каком доме производится монтаж конструкции.
• Необходимость в автоматическом режиме управления.
• Наличие достаточного количества энергоресурсов для содержания системы обогрева.

Важно! Для поддержания комфортных условий в помещении система обогрева должна занимать не меньше 70% от площади комнаты.

Теплый пол под плитку со стяжкой

При решении уложить теплый пол под плитку из керамогранита со стяжкой, нужно учитывать некоторые нюансы:

• Если нагревательные элементы используются как основной источник тепла, то рекомендуется электрический кабель или водяные трубы, укладка которых производится в стяжку.
• Стяжка должна составлять от 3 до 5 см. В случае превышения толщины происходит перерасход ресурсов и слабый обогрев помещения.

Важно! От шага расположения кабеля или трубы зависит качество и скорость нагрева пола и помещения.

• При заливке стяжки следят, чтобы не было воздушных пространств, которые пагубно отразятся на кабеле или трубе.
• При заливке раствора нагревательный элемент должен быть хорошо зафиксирован, предотвращая сдвиг, что повлечет неравномерный прогрев и возможность повреждения кабеля или трубы.

Стяжка, скрывающая трубы водяного отопления

Теплый пол без стяжки под керамогранит

При отсутствии возможности поднять пол, укладываются электрические маты или инфракрасные пленки. Укладка производится в тонкий слой плиточного клея.Электрические маты — это кабель, предварительно размещенный на самоклеящейся сетке, способствующей быстрому и удобному монтажу. Главное отличие — удельная мощность на квадратный метр.Для качественного обогрева помещения под керамогранит рекомендуется двужильный нагревательный мат, мощность которого 140 Вт / кв. м. Этого достаточно для обеспечения комфортной обстановки в ванной или кухне.

Важно! При использовании матов на балконах или первых этажах помещения мощность рекомендуется побольше — от 180 Вт/кв.м.

Советы по укладке теплого пола под керамогранит

При укладке теплого пола под керамогранит необходимо придерживаться рекомендаций, которые рассмотрим подробно:

• При укладке электромата толщина плиточного клея — от 3 до 10 мм, чтобы полностью скрыть кабель. Он должен находится в толще слоя, без воздушных прослоек и просвечиваний на поверхности, что обеспечит равномерный обогрев помещения и предотвратит перегрев.
• Перед укладкой керамогранита систему обогрева необходимо протестировать на работоспособность и отсутствие дефектов. После отключения системы выждать один день и только тогда приступать к работе.
• После затирки швов теплый пол (без стяжки) включают через два дня.
• Для монтажа керамогранита использовать клей, в составе которого пластичные полимеры, придающие эластичности раствору.

Укладка керамогранитной плитки на клей

• При решении укладывать водяной теплый пол оценивают свои навыки и возможности. Данный процесс непростой и при отклонении от технологии результат окажется отрицательным, что повлечет ряд проблем.
• При укладке водяного теплого пола стяжку делают не толще 5 см. Толщина бетона над трубами — 2,5 см.
• Во время монтажных работ в помещении обеспечивается температура от 18 до 25 градусов. На второй день поверхность стяжки накрыть полиэтиленом, чтобы не было излишнего испарения воды.
• Укладку плитки на стяжку производить по истечении 28–30 дней.

Как укладывать плитку керамогранита на теплый полСочетание теплого пола и керамогранита благотворно влияет на качество обогрева. Поверхность с таким покрытием быстро нагревается и длительное время сохраняет тепло, что экономит электроэнергию. При использовании любой системы обогрева происходит равномерная теплоотдача, позволяя нагреть помещение за короткий промежуток времени.

Выбор плиточного клея

Среди особенностей такого материала, как керамогранит можно отметить полное отсутствие водопоглащения, что играет большую роль в выборе плиточного клея для теплого пола. За счет такой особенности выбранный клей должен обеспечивать повышенный уровень адгезии. В связи с чем стандартный цементный состав применять крайне нежелательно.

Кроме того, прежде чем выбрать клей для укладки теплого пола необходимо ознакомится с его характеристиками, кроме того, тщательно проанализировать будущие условия эксплуатации. Соответственно, при наличии больших нагрузок, нужен состав с большим уровнем устойчивости. Также необходимо учитывать и температурный режим, который допустим для определенных видах клея.

Ну а теперь перейдем непосредственно к тому, как положить керамогранит на плитку или пол.

Плюсы и минусы материала керамогранита

Материал производится под воздействием пресса и высокого давления. В составе его — глина, кварцевый песок, минеральные пигменты, шпат. Смешивая их в определенных пропорциях, прессуют, а после обжигают. Внешне керамогранит имитирует поверхность камня.

Плюсы материала следующие:

• длительный срок эксплуатации;
• устойчивость к механическим повреждениям и прочность;
• имитация камня;
• устойчивость к температурным изменениям.

Подготовительные работы

Укладка керамогранита на пол своими руками не обходится без наличия под рукой ряда приспособлений и инструментов для облегчения работы. Плитка прочная и обычным плиткорезом разрезать при необходимости будет затруднительно. Какие основные инструменты потребуются:

• уровень;
• плиткорез;
• болгарка;
• шпатели в наборе;
• емкость для замеса раствора;
• миксер строительный;
• плиточный клей;
• перфоратор;
• алмазные коронки при просверливании круглых отверстий в плитке.

Известны разные варианты укладки керамогранита. Если пол черновой и без основания, то необходимо:

• очистить покрытие от грязи и сора;
• выставить по горизонтали лаги и насыпать доверху между ними керамзит;
• закрепить доски на саморезы, оставив зазоры до 10 мм;
• проложить гидроизоляционный слой.

• уложить металлическую сетку, закрепить саморезами;
• выставить маячки;
• залить цементную стяжку, выровняв пол по горизонтали с помощью уровня;
• проложить устойчивые к влаге гипсоволоконные или фанерные листы и закрепить к лагам саморезами;
• заделать швы, прошлифовать;
• наложить слой грунтовки.

При наличии фанерного основания в работе применим клей на полиуретановой основе.

Отделка теплого пола плиткой

Правила ее укладки на теплый пол не отличаются от правил облицовки обычной поверхности. Исключение составляет выбор плиточного клея. Для теплого пола существует специальный клей, обладающий повышенной пластичностью. В его составе есть терморегулирующие добавки.

Материалы и инструменты

• Плиточный клей для теплого пола;
• Затирка для швов;
• Грунт глубокого проникновения или бетоноконтакт;
• Гребенчатый шпатель, 100-150 мм;
• Резиновый шпатель, 50-70 мм;
• Крестики для швов;
• Электрическая дрель:
• Резиновый молоток;
• Насадка на миксер;
• Строительный уровень, 700-1000 мм;
• Плиткорез или стеклорез;
• Мастика;
• Малярный валик, 250 мм;
• Защитные резиновые перчатки и очки;
• Тонкий шнур и мел.

Расчет количества материала

В первую очередь вычисляется площадь комнаты. Затем определяется количество коробок с плиткой. На каждой из них указана площадь. К полученному результату прибавляется запас в 10% на обрезку и подгонку.

Объем клея зависит от неровности основания и толщины слоя. Средние значения по расходу на один квадратный метр приводятся на упаковке. Норма грунта 200-300 гр./м 2 .

Подготовка

Перед тем, как класть кафель, проводят подготовительные работы. Чаще всего основание теплого пола под плитку – это цементно-песчаная стяжка. Она пропитывается грунтом глубокого проникновения или бетоноконтактом. Бетонные теплые полы покрываются полиэтиленовой пленкой или пропитываются битумной мастикой.

Нанесение грунта глубокого проникновения на цементно-песчаную стяжку

Разметка комнаты

Класть плитку на теплый пол можно двумя основными способами: по рядам или в разбежку. В первом случае все горизонтальные и вертикальные швы у рядов совпадают. Во втором – теплый пол укладывается в шахматном порядке. Способ укладки не влияет на эксплуатационные характеристики.

Разметка помещения начинается от самой длинной стены. С помощью мела и тонкого шнурка отбивается первый ряд. От него размечается остальная часть комнаты. Этот способ подходит для классической укладки без дополнительных рисунков.

Когда надо положить керамический гранит с узором, то отбивают диагонали. Это делается с помощью веревки и мела. Точка пересечения – это центр комнаты. От него выкладывается весь рисунок.

Технология укладки

Приготовление плиточного клея для теплого пола. Для его замеса используют пластиковое или металлическое ведро. Клей готовится в два этапа. На первом заливается часть воды, и засыпается сухая смесь. Компоненты смешиваются с помощью электрической дрели с насадкой для раствора. На втором – в ведро добавляются остатки воды и сухой смеси. Все тщательно перемешивается. Готовая консистенция должна быть чуть гуще, чем сметана.

Замешивание плиточного клея в пластиковом ведре при помощи дрели

• Клей наносится либо на основание, либо на плитку. При нанесении на основание используется обычный и гребенчатый шпателя. Обычным –смесь разравнивается, гребенчатым – делаются борозды для лучшего сцепления с керамической плиткой. Размер поверхности, намазываемой клеем за один раз, не должна превышать 1 м 2 . При нанесении на плитку используется мастерок и гребенчатый шпатель. Мастером клей набрасывается на тыльную сторону керамической плитки. Гребенчатым шпателем он растягивается по всей поверхности.
• Укладка. В обоих случаях каждый элемент прикладывается к основанию и плавными волнообразными движениями немного вдавливается. Затем пристукивается резиновым молотком. Действие повторяется со следующим элементом. С помощью строительного уровня проверяется горизонтальность поверхности. Если плитка просела или вздыбилась, то она снимается, недостаток исправляется. Затем она возвращается на свое место. Чтобы выдержать равное расстояние между плитками, в них вставляются крестики: по два на каждую сторону плитки. Между стеной и кафелем оставляется зазор 10-20 мм. Он играет роль деформационного шва. После застывания клея все крестики удаляются.

Использование стеклореза для разрезки керамического гранита

Обработка швов

Они бывают двух видов:

Установочные – между плитками. Их ширина варьируется от 1,5 до 3 мм. Менее 1,5 мм считается бесшовной укладкой. Швы замазываются через 24 часа после завершения монтажа полового покрытия. В первую очередь вынимаются все крестики. Затем все швы с помощью резинового шпателя заделывают затиркой. Движение шпателя строго вдоль шва.

Заделка швов между плитками с помощью резинового шпателя

На этом работы по укладке керамической плитки завершаются.Это прочное и надежное покрытие, которое:

• прекрасно выдерживает сотни циклов уборки;
• не меняет цвета при попадании на него химических реагентов;
• соответствует всем гигиеническим нормам и правилам;
• равномерно распределяет тепло по всей комнате;
• радует глаз.

Монтаж плитки из керамогранита

Инструменты

• Плиткорез или «болгарка» с диском для резки камня.
• Шпатель обычный с ровным краем.
• Шпатель зубчатый.
• Резиновая малка.
• Резиновый шпатель.
• Резиновый молоток.
• Дрель с насадкой для смешивания.
• Ёмкость для клея.
• Уровень.
• Маркер.
• Угольник.
• Измерительная рулетка.
• Валик.
• Тряпка.

Расходные материалы

• Плитка из керамогранита.
• Клей.
• Затирка для швов.
• Пластиковые крестовины.
• Грунтовка.
• Цемент и песок (если необходима стяжка основы).

Если всё вышеперечисленное у вас имеется в наличии, то можете смело приступать к работе:

1. Подготовьте основание под плитку. Проверьте поверхность, на которую будет укладываться плитка, на наличие глубоких впадин, резких переходов и выпуклостей. Если необходимо, произведите заливку цементной стяжки, для выравнивания поверхности.
2. После высыхания стяжки, сделайте на ней разметку для плитки. Определите центр комнаты и прочертите через него четыре линии, две диагональных, от угла в угол, и две перпендикулярных, от стены к стене.
3. Изготовьте раствор клея согласно инструкции.
4. Начните монтаж плитки от центра комнаты. Нанесите на поверхность готовый клей и распределите его зубчатым шпателем. Слой клея напрямую зависит от толщины и площади плитки. Чем больше плитка, тем толще должен быть слой клея.
5. Уложите плитку на клей и постучите по ней резиновым молотком или прижмите её резиновой малкой.
6. С помощью уровня и разметки, проверьте правильность положения плитки.
7. Этим же способом положите рядом вторую плитку.
8. Вставьте в шов между плитками две крестовины.
9. Положите уровень на плитки и проверьте их горизонтальное положение, по отношению друг к другу. Если положение плиток не совпадает, подправьте его с помощью резинового молотка.
10. Таким образом, двигаясь от центра комнаты к стенам, уложите остальные плитки. По мере укладки, своевременно удаляйте излишки клея выдавливающиеся через швы.
11. Дойдя до стен комнаты, у вас появится необходимость в обрезке плитки. Для разрезания плитки используете приткорез, либо «болгарку».
12. Установив все плитки, дайте клею высохнуть в течение суток. Разведите затирочную смесь и с помощью резинового шпателя, распределите её по швам между плиток.
13. После схватывания затирки, протрите плитку тряпкой от остатков смеси.

Процесс монтажа плитки из керамогранита на пол завершён!

Вариант 1. Уровень пола поднимается на 35-50 мм греющий кабель в стяжку

При возможности залить стяжку толщиной 35-50мм в качестве теплого пола можно использовать нагревательный кабель. Основное его преимущество в том, что, изменяя шаг укладки, можно заложить любую мощность на м.кв. обогреваемой площади, поэтому его можно использовать как в качестве системы комфортного обогрева пола, так и в качестве дополнительного или полного отопления помещения. А использование специальной теплоизоляции под нагревательный кабель, сократит до минимума теплопотери, снижая энергозатраты и повышая эффективность работы системы теплого пола.

Обязательные условия:

• Если толщина стяжки больше 50 мм, будет наблюдаться слабый прогрев поверхности и повышенный расход электроэнергии, если менее 30 мм – чередование теплых и холодных зон (тепловая «зебра»).
• Цементно-песчаная стяжка не должна иметь острых камней и воздушных карманов, чтобы не повредить нагревательный кабель и не допустить его перегрева.
• Нагревательный кабель должен быть надежно закреплен и витки кабеля не должны смещаться при заливке цементной стяжки. Смещение витков кабеля может привести к неравномерному прогреву поверхности — «тепловой зебре», а в отдельных случаях, даже к перегреву и выходу кабеля из строя, при несоблюдении минимального расстояния между витками (менее 40 мм.)

Это интересно: Технология укладки теплого электрического пола — рассказываем обстоятельно
