Электропроводка на кухне своими руками: установка и замена, схема разводки электрики

Электропроводка на кухне требует особого внимания при ремонте или модернизации. В статье мы рассмотрим, как самостоятельно установить или заменить электропроводку, предложим схемы разводки и рекомендации по размещению розеток и выключателей. Эти знания помогут обеспечить безопасность использования электрических приборов и создать комфортное пространство для приготовления пищи.

Виды проводок

Электрическая проводка представляет собой систему изолированных проводов, предназначенных для передачи электричества от счетчика до различных устройств в помещении.

По типу материала проводка делится на:

1. Алюминиевую. Это экономичный, но менее долговечный вариант. Он имеет низкие показатели электрической проводимости.
2. Медную. Срок службы такой проводки может достигать 40 лет. Она обеспечивает отличную проводимость электричества, однако стоит значительно дороже.

Ключевым аспектом является правильный выбор метода установки электросети.

При выполнении электропроводки на кухне своими руками, эксперты подчеркивают важность соблюдения всех норм и правил безопасности. Установка и замена проводки требуют тщательной подготовки и планирования. Специалисты рекомендуют заранее разработать схему разводки электрики, учитывая расположение розеток и освещения. Это поможет избежать перегрузок и обеспечит удобство в использовании.

Кроме того, важно использовать качественные материалы и инструменты, чтобы гарантировать долговечность и надежность системы. Эксперты также советуют обратить внимание на защиту проводки от влаги, что особенно актуально для кухни. Наконец, при отсутствии опыта в электромонтажных работах лучше обратиться к профессионалам, чтобы избежать возможных рисков и обеспечить безопасность.

https://youtube.com/watch?v=QgErLtT1fic

Открытая

Представляет собой прокладку провода поверх строительных конструкций. Существуют специальные приспособления (кабель-канал, электротехнический плинтус), призванные фиксировать и сохранять целостность сети.

Преимущества:

• легкость монтажа;
• доступность в плане диагностики и ремонта;
• не требует больших финансовых затрат.

Однако в кухонной зоне приходится сталкиваться с повышенной влажностью, огнем или горячими поверхностями.

Недостатки:

• не защищена от влаги;
• чувствительна к механическим повреждениям;
• пожаро- и электроопасна.

Этап работ	Описание	Инструменты и материалы
Планирование и проектирование	Определение расположения розеток, выключателей, осветительных приборов и бытовой техники. Разработка схемы разводки с учетом мощности приборов и сечения кабелей.	Рулетка, карандаш, бумага, калькулятор, ПУЭ (Правила устройства электроустановок), схема кухни.
Демонтаж старой проводки (при замене)	Отключение электропитания. Удаление старых розеток, выключателей, кабелей.	Отвертка, кусачки, индикатор напряжения, перчатки.
Штробление стен	Создание каналов в стенах для прокладки кабелей.	Штроборез, перфоратор с зубилом, молоток, защитные очки, респиратор.
Прокладка кабелей	Укладка кабелей в штробы или гофрированные трубы. Фиксация кабелей.	Кабель, гофрированная труба, дюбель-хомуты, изолента, монтажные скобы.
Установка подрозетников и монтажных коробок	Монтаж установочных коробок для розеток и выключателей.	Подрозетники, монтажные коробки, алебастр или гипсовая штукатурка, шпатель.
Подключение розеток и выключателей	Подсоединение жил кабеля к клеммам розеток и выключателей.	Розетки, выключатели, отвертка, индикатор напряжения.
Монтаж осветительных приборов	Подключение светильников к электропроводке.	Светильники, клеммные колодки, отвертка.
Сборка и подключение электрощитка	Установка автоматических выключателей, УЗО, подключение вводного кабеля и отходящих линий.	Электрощиток, автоматические выключатели, УЗО, дифавтоматы, DIN-рейка, клеммы, отвертка.
Тестирование и проверка	Проверка правильности подключения, отсутствие коротких замыканий, работоспособность всех элементов.	Мультиметр, индикатор напряжения.
Завершающие работы	Заделка штроб, установка декоративных накладок.	Штукатурка, шпатель, декоративные рамки.

Интересные факты

Вот несколько интересных фактов о электропроводке на кухне, которые могут быть полезны при установке и замене:

1. Специфика нагрузки: Кухня — это одно из самых “нагруженных” мест в доме с точки зрения электропотребления. Здесь используются не только стандартные розетки для бытовой техники, но и специализированные устройства, такие как духовые шкафы, микроволновые печи и посудомоечные машины. Поэтому важно правильно рассчитать общую нагрузку и использовать проводку, способную выдержать эти требования.

2. Безопасность прежде всего: На кухне особенно важно соблюдать правила электробезопасности. Это включает в себя установку розеток с защитными крышками, использование дифференциальных автоматов (УЗО) для защиты от короткого замыкания и утечек тока, а также размещение розеток на безопасном расстоянии от водных источников, чтобы избежать риска поражения электрическим током.

3. Схема разводки: При проектировании схемы электропроводки на кухне стоит учитывать не только расположение техники, но и удобство использования. Например, рекомендуется размещать розетки на уровне столешницы для удобного подключения мелкой бытовой техники, а также предусмотреть отдельные линии для мощных приборов, таких как холодильник и плита, чтобы избежать перегрузок и обеспечить стабильную работу оборудования.

https://youtube.com/watch?v=Z-TJ7vHHOc8

Скрытая

Укладывается под поверхностью строительных элементов, таких как подвесные потолки и системы теплых полов.

Плюсы:

• соответствует требованиям пожарной безопасности;
• защищена от влаги;
• скрыта от механических повреждений;
• безопасна в электрическом плане;
• не нарушает общий стиль интерьера.

Тем не менее, этот метод является довольно трудоемким и затратным.

Подготовка

Сегодня значительно увеличилось количество бытовых электроприборов. Старая проводка не справляется с современными нагрузками на электросеть. Когда встает вопрос о ее замене, необходимо обратить внимание на следующие моменты.

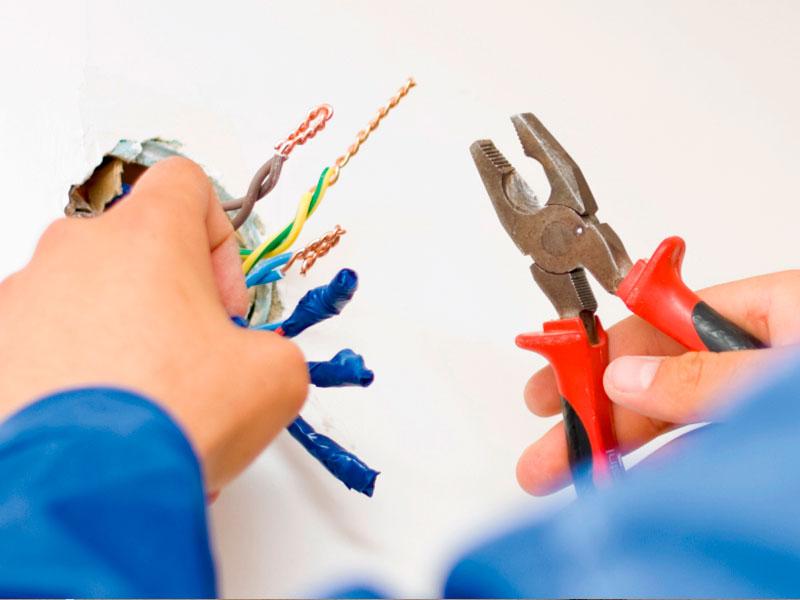

Проверка установленной проводки

Если на кухне требуется полная или частичная замена электропроводки, необходимо обратиться к схеме проводки, указанной в техническом паспорте квартиры, чтобы точно определить, где проходит электрическая сеть.

Алюминиевая проводка имеет срок службы около 20 лет, в то время как медная может прослужить до 40 лет. Учитывая эти данные, в старых домах рекомендуется заменить алюминиевую проводку на медную. Замена электропроводки в хрущевках является актуальной, так как зданиям уже более 50 лет.

Старая электрическая сеть рассчитана на максимальную нагрузку в 3-4 кВт, тогда как в современных квартирах эта цифра достигает около 10 кВт. В новых домах алюминиевую проводку уже не применяют.

Поэтому следует выполнить следующие шаги:

1. Определить расположение проводов по плану из технического паспорта.
2. Удалить старую электропроводку.
3. Разработать схему новой разводки в соответствии с современными стандартами эксплуатации электрических приборов.

Расчет суммарной токовой нагрузки

В паспорте каждого устройства указана его максимальная потребляемая мощность.

Суммарная токовая нагрузка — это сумма потребляемой мощности постоянно и часто используемых электроприборов, умноженная на 0,9 (вероятность одновременного использования), плюс 20% от полученной суммы в качестве запаса. Исходя из конечного результата, выбирают сечение кабеля.

Допустим, в кухне задействованы следующие устройства:

• холодильник — 400 Вт;
• вытяжка — 130 Вт;
• хлебопечка — 600 Вт;
• микроволновая печь — 1800 Вт;
• посудомоечная машина — 1900 Вт;
• телевизор — 200 Вт.

Сумма их потребляемой мощности = 5030 Вт.

Вероятность одновременной работы: 5030*0,9=4527 Вт.

Плюс 20% запаса.

Суммарная токовая нагрузка составит 5432,4 Вт.

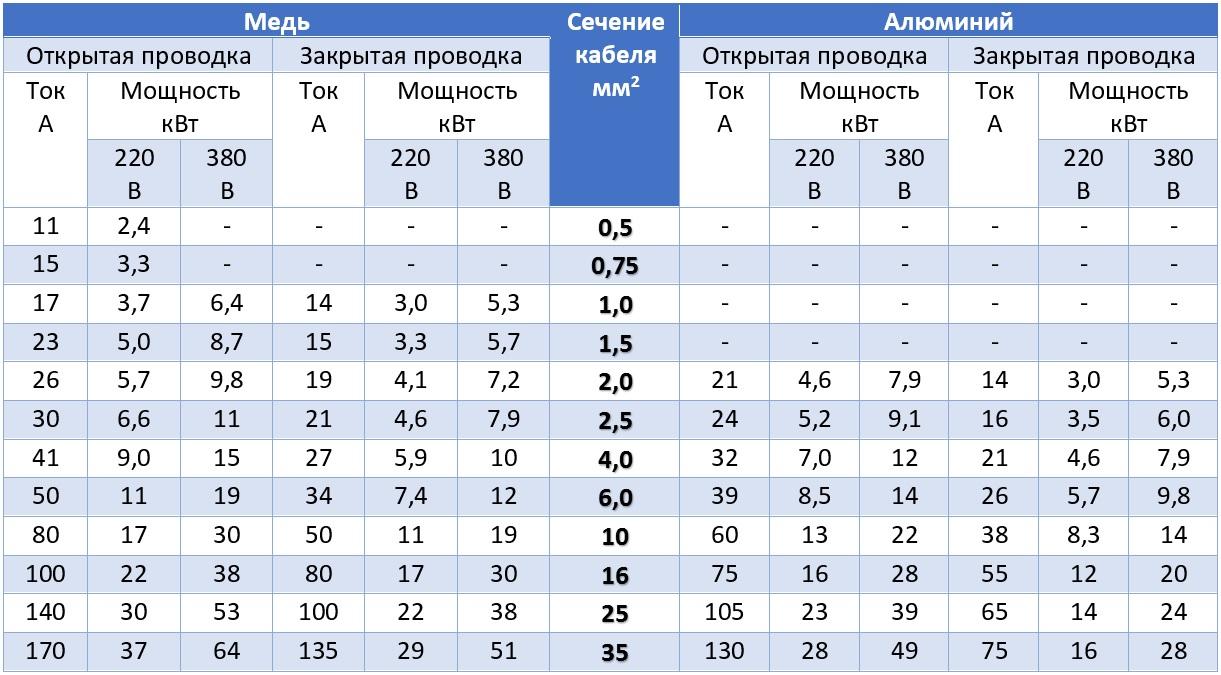

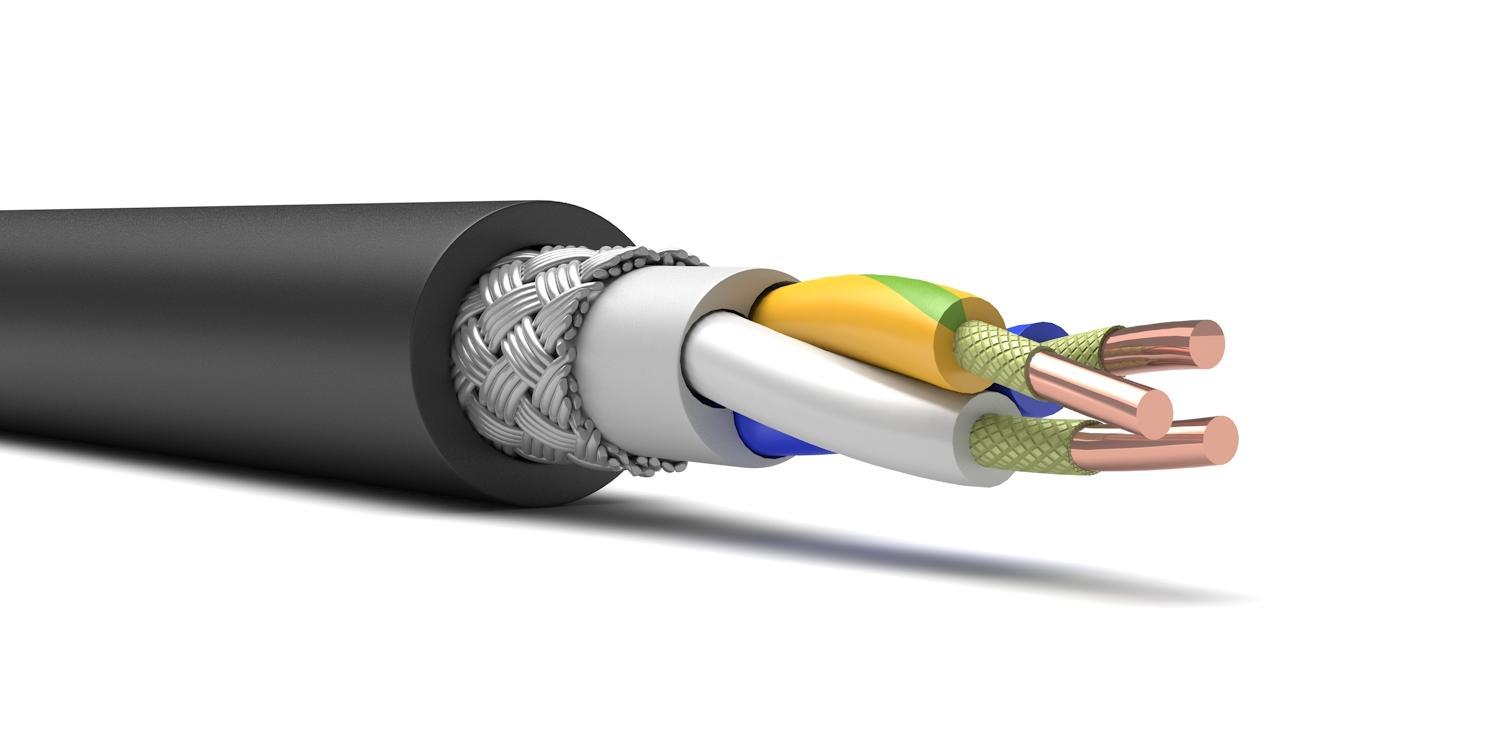

Подбор сечения кабеля

От электрического счетчика до распределительной коробки на кухне необходимо проложить провод, который сможет выдержать общую токовую нагрузку всех кухонных приборов. От коробки отходят провода меньшего сечения, так как они будут подключать отдельные устройства.

Сечение кабеля зависит от нескольких факторов:

1. Материал. Медные провода имеют меньшее сопротивление по сравнению с алюминиевыми, поэтому их сечение может быть на 1,5 раза меньше.
2. Изоляция. Кабель с меньшим сечением, но с качественной изоляцией, способен выдерживать повышенные нагрузки.
3. Длина провода. Потеря напряжения от распределительной коробки до розетки не должна превышать 5%, что особенно важно для чувствительных устройств.
4. Метод установки. Провода, которые заштукатурены, нагреваются сильнее, поэтому требуют большего сечения.

С учетом этих факторов, выбираем провод с подходящим сечением.

В нашем случае, если используется медная проводка и она закрыта, то согласно таблице, от счетчика до распределительной коробки на кухне следует использовать кабель сечением 4 кв.мм.

Для подключения крупной бытовой техники специалисты рекомендуют выделять отдельную линию. Например, для соединения от коробки до посудомоечной машины подойдет провод сечением 1,5 кв.мм.

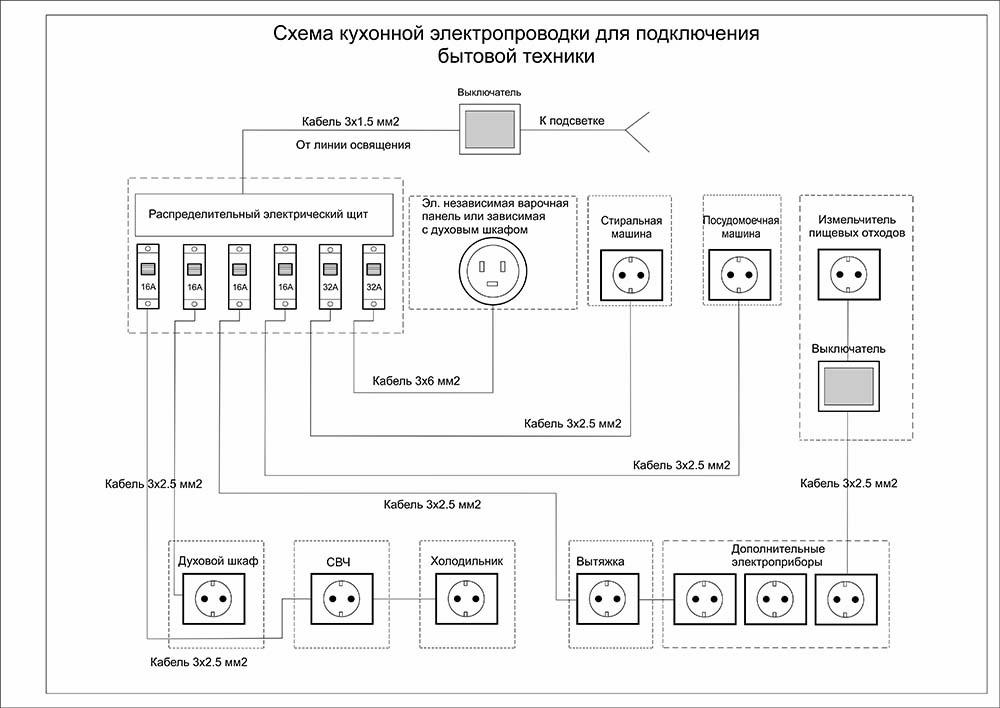

Чертеж схемы электропроводки

Выбрав метод монтажа, материал и сечение провода, можно приступить к чертежу схемы электрической сети кухни.

При составлении схемы необходимо помнить:

1. Не надо ограничиваться одной распределительной коробкой на кухне: 2/3 энергоемкой техники находится именно в этой зоне.
2. На мощные электроприборы лучше выделить отдельные ветки.
3. На каждой из них специалисты рекомендуют установить устройство защитного отключения (УЗО).
4. Если все же по какой-то причине коробка одна, при монтаже используется трехжильный провод сечением не менее 4 кв.мм.

Как рассчитать количество проводов

Количество проводов определяется в зависимости от числа подключаемых устройств.

Например, исходя из ранее упомянутого перечня электроприборов, можно сделать вывод, что на кухне необходимо установить как минимум:

• две сдвоенные розетки для холодильника и телевизора, а также для вытяжки и хлебопечки;
• две отдельные розетки для посудомоечной машины и микроволновой печи;
• одна сдвоенная розетка для другой техники, которая может понадобиться время от времени;
• провод для выключателя.

После того как мы определились с количеством и расположением розеток, можно перейти к расчету длины кабеля. В итоге получаем 6 отрезков. Длина каждого из них рассчитывается в соответствии со схемой. При этом рекомендуется выбрать одно сечение для всей электропроводки.

Необходимые инструменты и материалы

Важно заранее подготовить все необходимые материалы, чтобы не тратить время на их поиск в процессе работы.

Материалы:

• медный провод соответствующего сечения и длины для каждого участка;
• распределительная коробка в запланированном количестве;
• УЗО на 40 А под энергоемкие устройства;
• УЗО на 16 А для менее мощной техники;
• сдвоенные и одинарные розетки в запланированном количестве;
• выключатель.

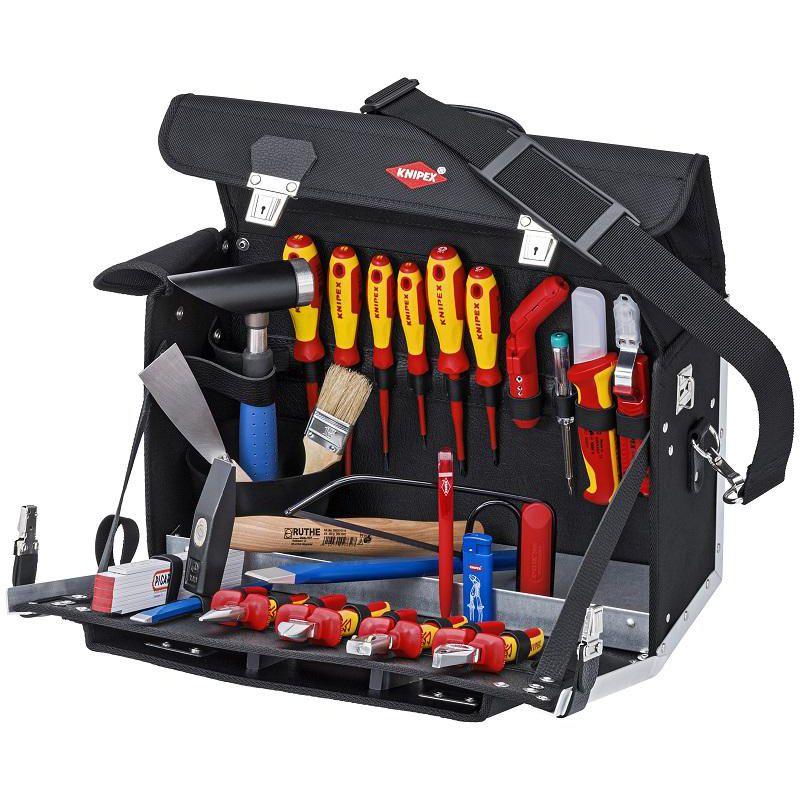

Также понадобится ряд инструментов.

Основные инструменты:

• набор отверток, включая индикаторную;
• пассатижи;
• нож;
• молоток;
• паяльник электрический;
• болгарка или перфоратор;
• шуруповерт;
• рулетка.

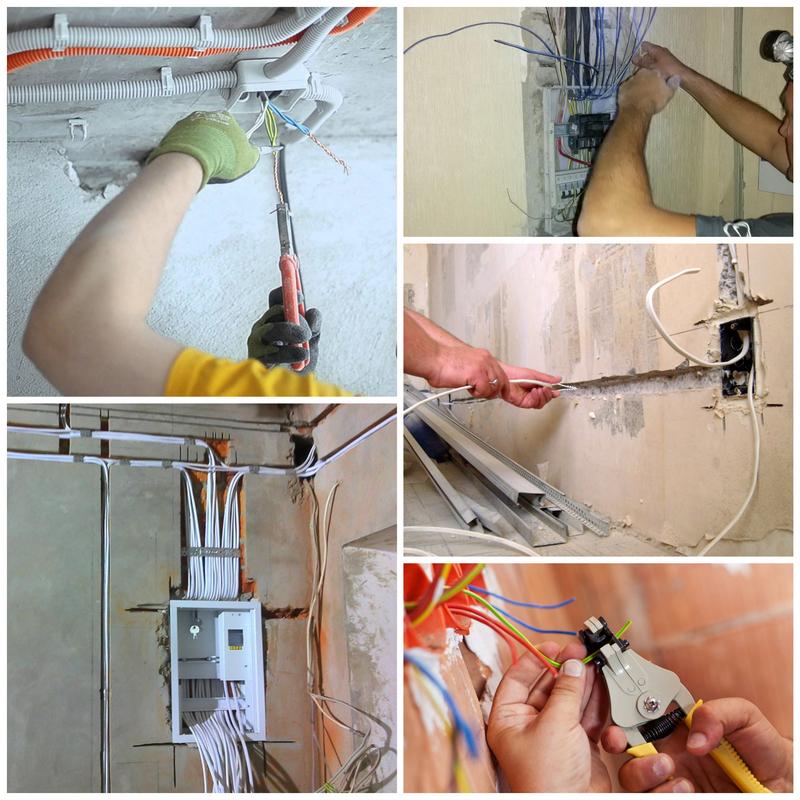

Нюансы монтажа открытым и закрытым методом

Специалисты настоятельно советуют использовать скрытую проводку на кухне, так как этот метод считается более безопасным для данного помещения.

Монтаж скрытой электропроводки в жилых помещениях включает в себя штробление стен для создания каналов, в которые укладывается электросеть, а затем их шпаклевка и штукатурка. В новостройках провода фиксируются к стенам с помощью специальных крепежных элементов. В углубления устанавливаются коробки и подрозетники. Для освещения кабель прокладывается через пустоты в потолочной плите. После завершения монтажа электросети выполняется штукатурка и косметический ремонт, что позволяет полностью скрыть проводку.

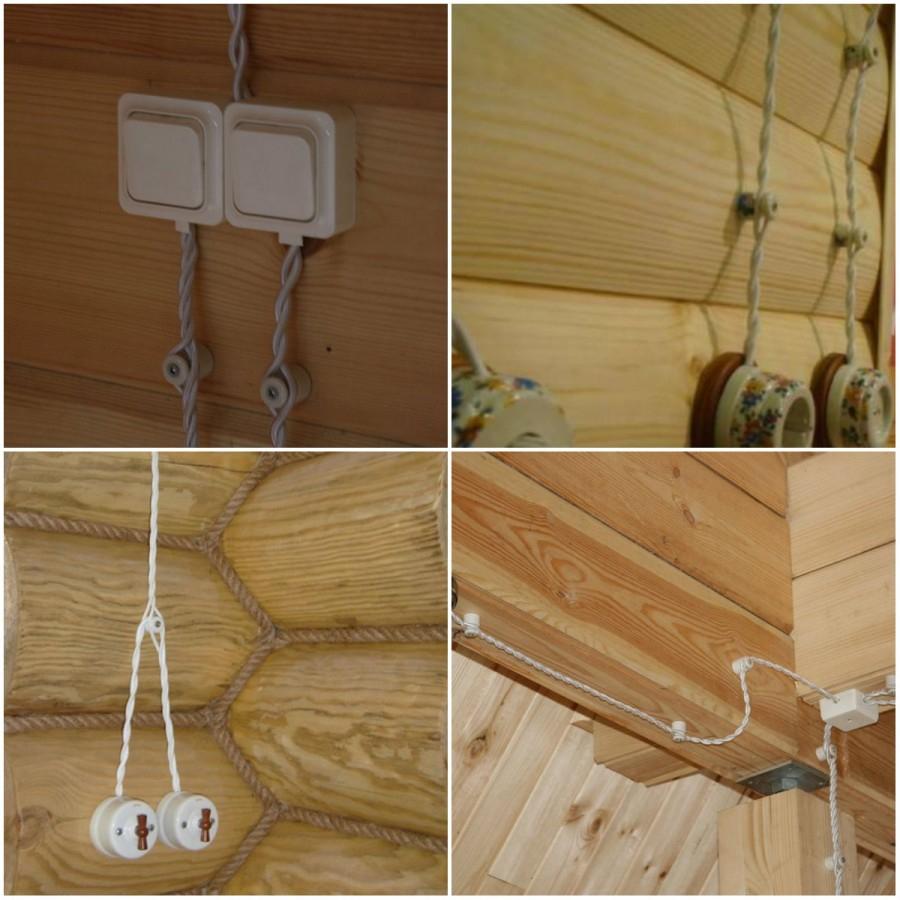

Открытая проводка устанавливается на стенах с использованием фарфоровых роликов, которые располагаются на расстоянии 50 см друг от друга. К проводам предъявляются те же требования, что и к скрытой проводке. Они должны располагаться параллельно или под прямым углом к стенам на расстоянии 10-20 см от карниза. Вблизи дверей или окон проводка укладывается на расстоянии 10 см от проема. Розетки и выключатели устанавливаются накладным способом на специальные внешние подрозетники.

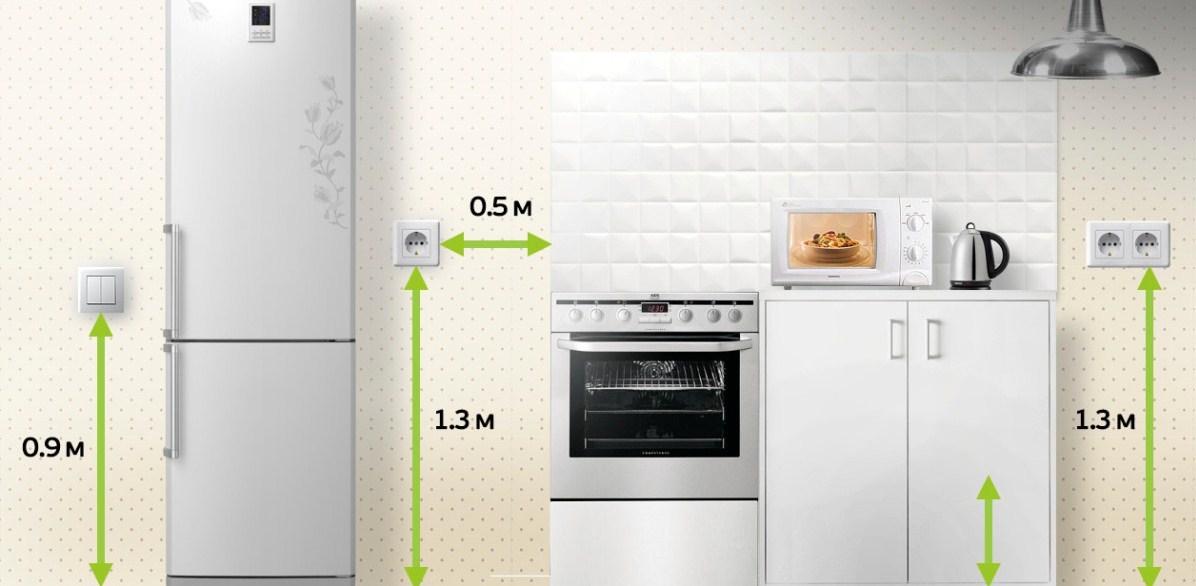

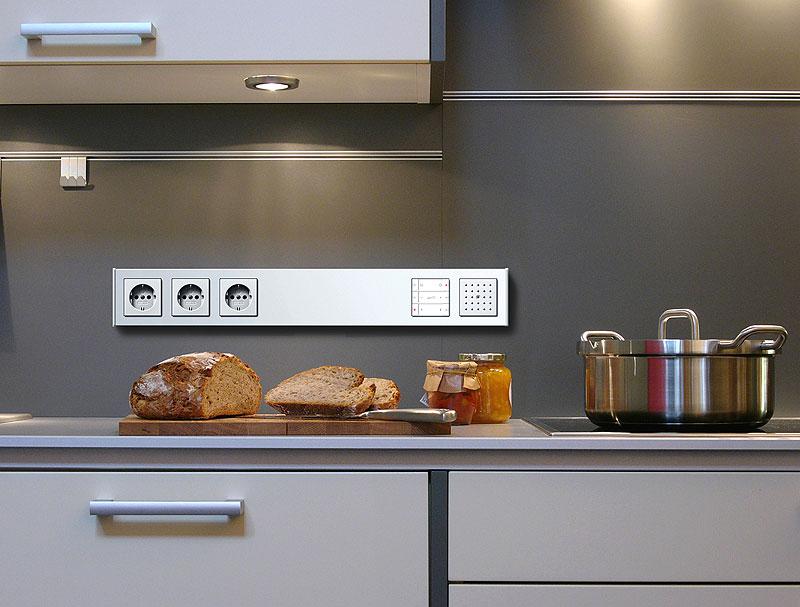

Как правильно размещать розетки и выключатели

Прежде чем приступить к составлению схемы, необходимо выяснить, как будет расставлена на кухне техника и мебель. От этого зависит удобство и безопасность эксплуатации.

Для кухни подойдут розетки с керамическими вставками, рассчитанные на 16 А.

При выборе места их расположения учитываются следующие моменты:

1. Для подключения устройств небольшой мощности точки электропитания размещают на расстоянии 10 см от столешницы.
2. Для крупной техники их устанавливают в 30-60 см от пола. Не более, чем в метре от электроприбора.
3. Для вытяжки и телевизора придерживаются высоты 190-200 см от пола.
4. Лучше запланировать одну розетку вне кухонной зоны для непредвиденных подключений (телефона, ноутбука и т. д.).

Выключатели рассчитаны на меньшую нагрузку, но чаще используются. Следует обратить внимание на поверхность корпуса. Шероховатое покрытие быстро собирает пыль. Лучше остановить выбор на гладком корпусе, который легче чистить.

Жестких требований по установке выключателя нет. Чаще всего выбирают место по правую сторону на расстоянии 10 см от дверного проема и 150 см от пола.

Количество розеток

Количество розеток определяется на основе числа электроприборов, которые будут постоянно подключены, а также потребности в периодическом подключении мелкой техники. Рекомендуется предусмотреть несколько дополнительных розеток на случай, если появятся новые устройства.

Вне зависимости от количества электропитательных точек на кухне, важно обеспечить:

• безопасность их использования;
• легкий доступ к устройствам.

Электрощиток и распределительная коробка

Эти устройства необходимы на современной загруженной электротехникой кухне для обеспечения безопасности и удобства эксплуатации электросети.

Электрощиток позволяет управлять подключением/отключением электропитания розеток и выключателей на кухне.

Коробка позволяет разделить сеть на ветки проводов для подключения бытовой техники, общего и местного освещения.

Техника безопасности

Работа с электричеством требует особой внимательности и осторожности.

Прокладка электропроводки пройдет без проблем, если следовать основным правилам безопасности:

1. Все работы должны выполняться только при отключенной электросети.
2. Используйте инструменты с изоляционным покрытием для монтажа.
3. Установка розеток под или над раковиной запрещена.
4. Для бытовых приборов, которые взаимодействуют с водой (например, стиральные или посудомоечные машины), необходимо прокладывать отдельную линию электропроводки.
5. Розетки не должны находиться над плитой или рядом с газовыми трубами; расстояние должно составлять не менее 50 см.
6. Для электрических варочных панелей и плит требуется установка силовой розетки.
7. Если в доме есть дети, розетки следует размещать в труднодоступных местах и выбирать модели с защитными заслонками.
8. Подключение к электрощитку должно производиться в последнюю очередь, после завершения всей проводки.

Инструкция по монтажу электропроводки

Разводка электрики на кухне своими руками требует определенного порядка:

Порядок проведения работ:

1. Обесточиваем сеть. Проверяем наличие тока с помощью индикаторной отвертки.
2. Проводим разметку разводки электрики.
3. Если выбран скрытый вид монтажа в кирпичных стенах, осуществляется штробление каналов по разметке. Для установки подрозетников и коробок понадобится специальная насадка на перфоратор.
4. Прокладка провода, установка подрозетников и коробок. Если выбран открытый способ монтажа, можно использовать декоративный плинтус, в котором предусмотрены кабель-каналы для проводки. В бетонных и кирпичных стенах провод продевается в гофрированную трубу. Если стены из гипсокартона, провода крепят в пустотах стен.
5. Шпаклевка при закрытом способе монтажа. После того как провод проложен, очищаем каналы от пыли и остатков строительного мусора и шпаклюем алебастром или гипсом. Так же закрепляются подрозетники и коробки: заполняем раствором пустоты между стеной и корпусом. Ждем полного высыхания.
6. Установка автоматических выключателей. При прокладке электрической линии для плиты обязательно устанавливают автоматический выключатель на 40 А, для менее мощной техники — на 16 А.

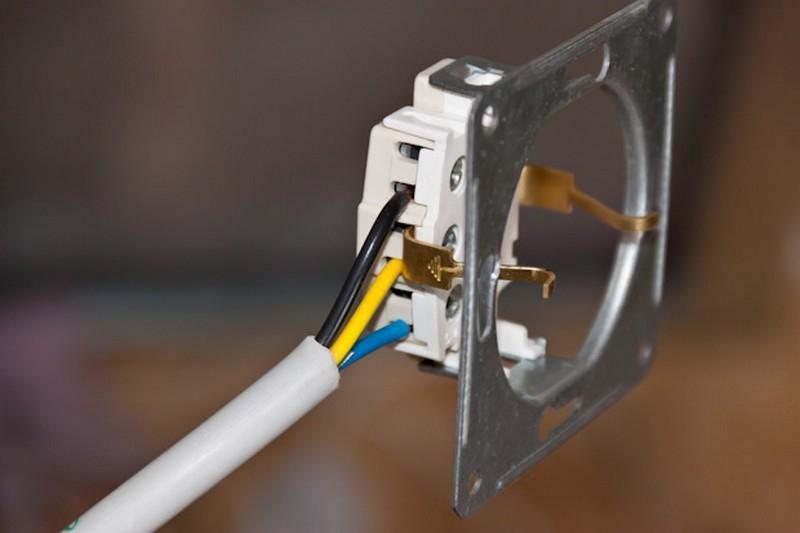

7. Установка точки электропитания. Освобождаем розетку от корпуса. Зачищаем провода кабеля примерно на 1 см и подсоединяем к контактам (желто-зеленый (заземление) — к центральному контакту; синий или голубой (рабочий ноль) — к одному из крайних контактов; третий провод может быть любого цвета (коричневый, красный, черный, белый) — фаза подключается ко второму крайнему контакту). После чего прикручиваем механизм к подрозетнику и накрываем лицевой частью корпуса.
8. Аналогичным способом устанавливаем выключатель.
9. Проверяем работоспособность сети, подключив ток.

Полезные советы

Для того чтобы ощущать себя более уверенно, стоит предпринять дополнительные шаги по обеспечению безопасности на случай неожиданных обстоятельств.

Резервное освещение

Не помешает провести резервное освещение на кухне. Аналогичная подсветка используется в системе пожарной безопасности. Она представляет собой светодиодный светильник, работающий от аккумулятора.

Если по каким-то причинам установить такое приспособление нет возможности, его может заменить обычный фонарь.

Сигнализация от утечек газа и воды

Многие владельцы квартир в старых многоэтажках сталкиваются с проблемой износа труб водоснабжения и газоснабжения. Оба этих аспекта представляют собой серьезную угрозу.

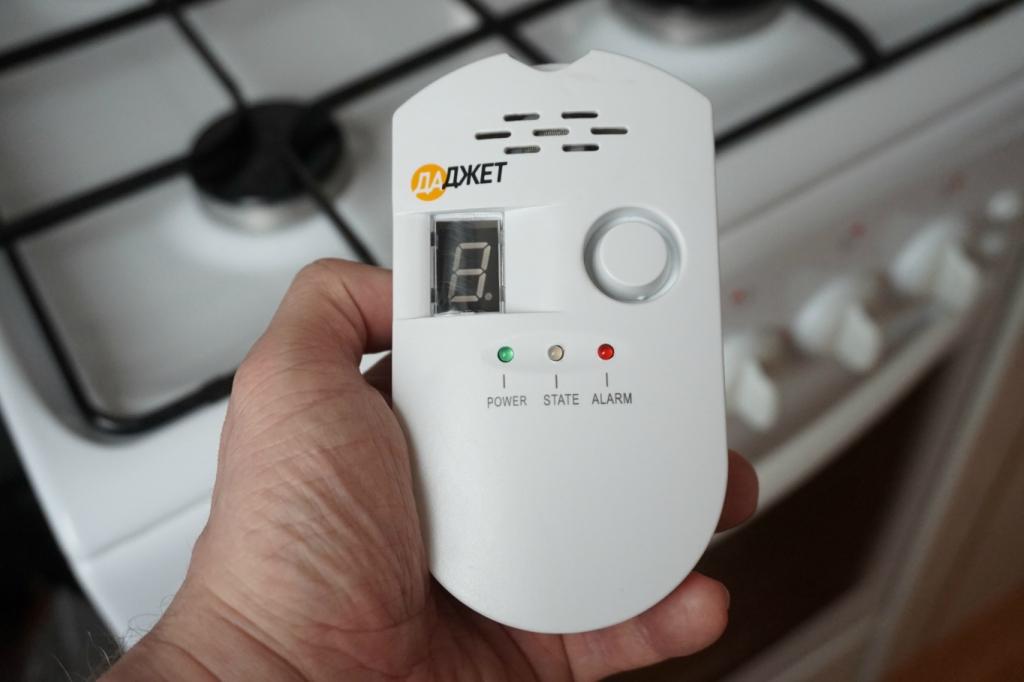

Чтобы предотвратить опасные ситуации, на кухне устанавливаются системы сигнализации, которые реагируют на утечки газа и воды.

Датчики утечек фиксируют любые неисправности в работе газопровода и водоснабжения, оповещая об этом с помощью звукового сигнала и отправки SMS-уведомлений.

Кроме того, такие устройства могут автоматически перекрывать подачу воды и газа, а также включать вентиляцию. Это обеспечивает безопасность не только на кухне, но и в целом в квартире.

Видео о выборе розеток

В обзоре рассматриваются различные виды розеток и даются рекомендации по их выбору.

https://youtube.com/watch?v=RvWUNQPKvFs

Проверка и тестирование системы после установки

После завершения установки или замены электропроводки на кухне крайне важно провести тщательную проверку и тестирование всей системы. Это позволит убедиться в том, что все соединения выполнены правильно, а система функционирует безопасно и эффективно.

1. Визуальный осмотр

Первым шагом в проверке системы является визуальный осмотр всех проводов, соединений и элементов. Убедитесь, что:

• Все провода правильно подключены к розеткам и выключателям;
• Нет видимых повреждений изоляции проводов;
• Крепления проводов выполнены надежно и не имеют свободных участков;
• Все соединения выполнены с использованием соответствующих клемм и изолированы.

2. Проверка заземления

Заземление является важным аспектом безопасности электропроводки. Проверьте, что все розетки, особенно те, которые находятся вблизи воды (например, на кухне), имеют заземляющий контакт. Для этого можно использовать тестер заземления или мультиметр. Убедитесь, что сопротивление заземления не превышает допустимых норм.

3. Тестирование с помощью мультиметра

Используйте мультиметр для проверки напряжения в розетках. Убедитесь, что напряжение соответствует стандартным значениям (обычно 220-240 В в большинстве стран). Проверьте также наличие короткого замыкания, измерив сопротивление между фазой и нулем, а также между фазой и заземлением. Все значения должны быть в пределах нормы.

4. Проверка работы автоматических выключателей

Если в вашей системе установлены автоматические выключатели, проверьте их работоспособность. Для этого отключите один из автоматов и убедитесь, что соответствующие розетки и устройства не работают. Затем включите автомат обратно и проверьте, что питание восстановилось. Это поможет убедиться в том, что автоматические выключатели функционируют корректно и защищают систему от перегрузок.

5. Тестирование нагрузки

Подключите к розеткам устройства, которые будут использоваться на кухне, такие как холодильник, микроволновая печь или чайник. Проверьте, как система справляется с нагрузкой. Убедитесь, что при включении нескольких устройств одновременно не происходит отключения автоматов и нет перегрева проводов.

6. Проверка работы освещения

Не забудьте протестировать все осветительные приборы. Убедитесь, что они включаются и выключаются без проблем, а также проверьте, нет ли мерцания или других аномалий в работе. Если освещение работает нестабильно, это может указывать на проблемы с подключением или с самим оборудованием.

7. Завершение проверки

После завершения всех тестов и проверок, если все работает корректно, можно считать установку электропроводки завершенной. Однако, если вы обнаружили какие-либо проблемы, рекомендуется обратиться к квалифицированному электрику для их устранения. Безопасность на кухне, особенно вблизи воды, должна быть на первом месте.

Таким образом, тщательная проверка и тестирование системы электропроводки после установки являются необходимыми шагами для обеспечения безопасности и надежности работы электрических устройств на кухне.

Вопрос-ответ

Какое сечение провода нужно на кухню?

Все электрические кабели должны быть с медными жилами. Кабель выбирайте трёхжильный. Сечение кабеля не менее 2,5 мм. Потребляемая мощность кухни рассчитывается от сложения мощностей всех приборов, которые будут на ней стоять.

Сколько стоит разводка электрики на кухне?

Расценки на разводку электрики покомнатно. Разводка для кухни – 8500-15000 руб. Разводка в жилых комнатах в пределах 7500-10000 руб.

Можно ли заменить электрическую проводку только на кухне?

Это зависит от финансовых запасов и других факторов, например, проведение ремонта лишь в одном помещении. К примеру, если вы затеяли ремонт на кухне и хотите заменить электрическую проводку только здесь. Однако оставлять устарелую проводку в остальных помещениях попросту небезопасно.

Советы

СОВЕТ №1

Перед началом работы обязательно отключите электричество в квартире. Это поможет избежать поражения электрическим током и обеспечит вашу безопасность во время установки или замены проводки.

СОВЕТ №2

При планировании схемы разводки электрики учитывайте расположение кухонных приборов и розеток. Убедитесь, что все устройства, такие как холодильник, плита и микроволновая печь, будут подключены к отдельным линиям, чтобы избежать перегрузки.

СОВЕТ №3

Используйте качественные материалы для проводки, такие как медные провода и надежные розетки с защитой от влаги. Это обеспечит долговечность и безопасность вашей электропроводки на кухне.

СОВЕТ №4

Если вы не уверены в своих силах или не имеете достаточного опыта, лучше обратиться к профессионалам. Неправильная установка электропроводки может привести к серьезным последствиям, включая короткое замыкание и пожар.
