Ендова крыши: схема и технология сопряжения кровельных скатов

Ендова — это внутренний угол, образующийся при соединении двух скатов кровли. Эта деталь кровельного настила еще называется разжелобком и нужна она для отвода талых и дождевых вод с крыши.

Основное назначение ендовы — защита мест излома кровли от влаги и отвод осадков с крыши. Ендова препятствует задуванию снега и попаданию воды под скаты кровли. Ширина ендовы зависит от ее длины, уклона кровли и климатических условий региона. Чем меньше уклон крыши и длиннее ендова, тем разжелобок должен быть шире.

Ендова — кровельный элемент, который монтируется не только на стыке скатов крыши сложной геометрии. Она также устанавливается по линии примыкания кровельного настила с вертикальным покрытием слуховых окон на мансарде.

Не следует путать конек и ендову: разжелобок имеет внутренний угол, а конек — внешний.

Ендова кровли — что это такое

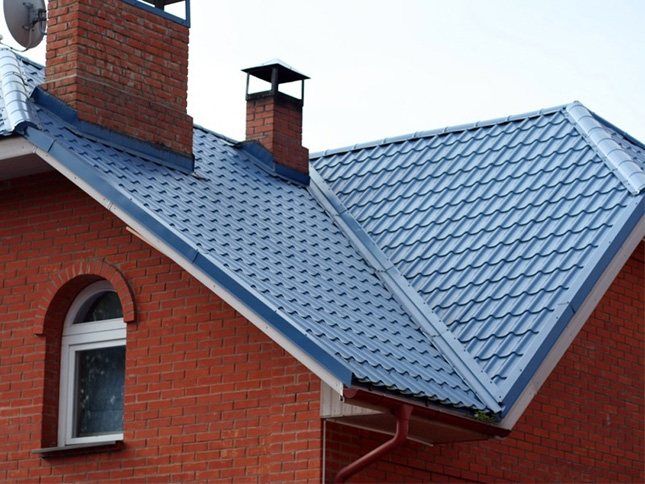

Ендовой называют конструкцию, которая устанавливается в месте стыковки двух смежных скатов, образующих внутренний угол. По-другому этот элемент кровли называют ещё и разжелобком, поскольку, по сути, он и является самым настоящим жёлобом, необходимым для отвода атмосферных осадков. Необходимость в монтаже этого элемента обусловливается следующими факторами:

• соединение смежных наклонных поверхностей требует особой герметичности, чтобы не допустить попадания талых и дождевых вод под кровлю;
• вода со скатов сложных крыш стекает и скапливается во внутренних углах, поэтому требуется эффективный способ её перемещения в водосток и далее в систему водоотведения;
• места примыкания скатов являются зонами, в которых зимой скапливается большое количество снега. С помощью ендов удаётся усилить стропильную систему и равномерно распределить дополнительную нагрузку на деревянную конструкцию.

Размеры разжелобка зависят от того, насколько длинным будет место стыкования смежных поверхностей кровли. Кроме того, ширина ендовы зависит от количества осадков и угла наклона скатов — чем меньше уклон, тем шире должна быть защитная конструкция. Обычно стыковки внутренних углов требуют крестообразные, а также Г- и Т-образные кровли, из которых последние пользуются самой высокой популярностью.

Обустройство ендовы позволяет защитить стыки смежных скатов от проникновения влаги и сделать кровлю более привлекательной

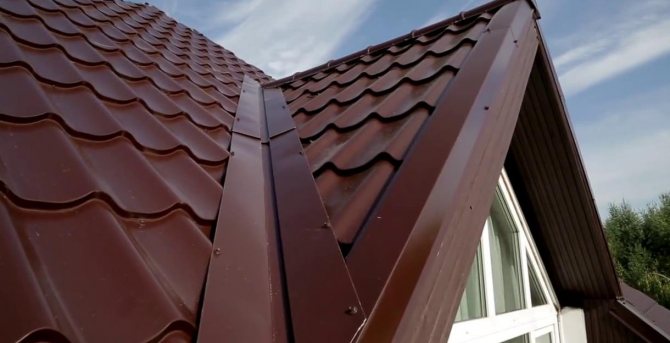

Металлочерепица

Если скаты, которые соединяются под внутренним углом и образуют ендову, накрыты металлочерепицей, то потребуется дополнительно усилить узел примыкания. Делается это с использованием обрешетки, которая в месте стыковки прибивается в два раза чаще, чем на остальном пространстве ската. Для металлочерепицы подбирается металлический элемент под цвет основному кровельному настилу. Продается он модулями, длина каждого составляет 2 метра. Монтаж начинается снизу, делается это для того, чтобы обеспечить нахлест каждого следующего элемента на предыдущий. Такой способ укладки обеспечит плавный сток жидкости.

Первый элемент ендовы монтируется с небольшим вылетом. Обычно он составляет 3 см. Он предназначен для того, чтобы его можно было загнуть за свес для лучшей фиксации. При наличии желоба, по которому уходят осадки, планки ендовы должны заходить поверх него, чтобы вода попадала в желоб, а не под него. Нахлест каждого следующего элемента на предыдущий составляет 20 см. Для герметизации стыка используется битумная мастика или специальные составы. Желоб крепится к основе с помощью кровельных саморезов или с использованием кляймеров. Во втором случае фиксация выполняется за края элемента.

Совет! При использовании кляймеров для фиксации желоба ендовы герметичность стыков выше. Это связано с отсутствием отверстий от саморезов.

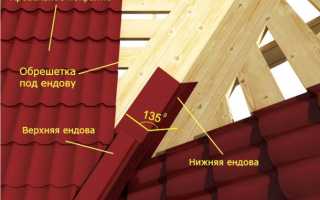

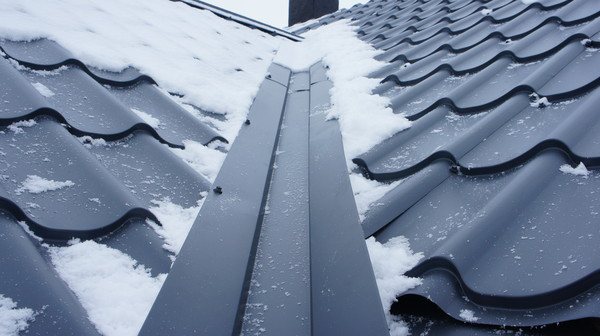

При установке внутренней ендовы необходимо позаботиться, чтобы на нижней планке были изгибы или бортики. Их задачей является препятствие попаданию жидкости под кровлю. Высота элементов должна быть 2 см. Дополнительно на смонтированную планку ендовы необходимо закрепить уплотняющую ленту. Ее задачей является уменьшение шума и дополнительная изоляция. Она фиксируется на 20 выше от места перегиба. Края черепицы должны располагаться в 10 см от центра ендовы. Дополнительно к нижней ендове монтируется верхней. Она позволяет закрыть торцевой срез листов металлочерепицы. Подробнее о монтаже элемента для металлочерепицы можно узнать из видео.

Классификация и устройство кровельных разжелобков

Монтаж ендов выполняют до укладки кровельных материалов на скаты кровли. В зависимости от сложности конструкции и способа обустройства разжелобки подразделяются на два вида:

• нижние;
• верхние.

Задача нижних элементов заключается в защите мест сопряжения скатов от попадания влаги в подкровельную зону. Они имеют подгибы по краям, благодаря чему при высоком уровне сточных вод предотвращается их перелив в чердачное пространство. Кроме того, дополнительную герметизацию кровли обеспечивают за счёт рулонной гидроизоляции, которую с достаточным запасом по ширине укладывают на обрешётку. Нижние планки выполняются из оцинкованной или нержавеющей листовой стали, алюминиевой полосы и т. д.

На нижней панели ендовы делаются отбортовки для защиты подкровельного пространства от протечек

Верхняя ендова, которая выступает над основным разжелобком на 15–20 см, служит в декоративных целях, скрывая неприглядную щель в месте стыка двух скатов.

Верхняя панель закрытой ендовы защищает разжелобок от попадания мусора и придаёт конструкции кровли завершённый вид

Чаще всего облицовочная планка выполняется из одноимённого кровельного материала и устанавливается на место после того, как крыша будет полностью укрыта.

Для того чтобы не допустить прогиб ендовы, под неё устанавливают сплошную обрешётку, которую крепят непосредственно к стропилам или рейкам контробрешётки.

По способу монтажа стыковочные элементы бывают:

• открытыми;
• закрытыми;
• сочленёнными (переплетёнными).

Ендовы первого типа обустраиваются с использованием одной лишь нижней защитной панели, поэтому внешне они выглядят как неприкрытая зона сочленения смежных скатов. Являясь самым простым вариантом, открытый стык может использоваться на кровле с небольшим уклоном. Плюсы подобного решения — в эффективности водоотведения, скорости и простоте монтажа. К недостаткам можно отнести внешнюю непрезентабельность конструкции.

Закрытые разжелобки обустраиваются с использованием нижних и верхних панелей. Этот тип стыкования требует максимально плотного прилегания наклонных поверхностей и способен обеспечить защиту от протечек на крышах с крутыми скатами.

Сочленённой ендовой называется метод стыкования скатов, при которых кровельные листы переплетаются друг с другом, благодаря чему удаётся более надёжно защитить внутреннее пространство от попадания влаги.

В зависимости от способа монтажа ендовы делятся на открытые, закрытые и переплетённые

Преимущества закрытых и сочленённых разжелобков заключаются в максимально эффективной влагозащите и внешней привлекательности — крыша с такими ендовами выглядит монолитной и завершённой. К минусам относится более сложный монтаж и, как следствие, удорожание конструкции.

Определяя, какую ендову устанавливать на той или иной крыше, в первую очередь ориентируются на тип кровельного материала и угол наклона скатов и лишь затем уделяют внимание эстетичности сооружения.

Другие виды доборных элементов

Помимо ендов, изготавливаются и другие кровельные элементы. Любой участок, требующий дополнительного оформления, имеет соответствующий доборный элемент.

Существуют следующие виды доборных элементов:

• Коньковые планки.
• Карнизные планки.
• Планки примыкания.
• Снегозадержатели.
• Ветровые доски.
• Уголки внутренний и наружный.
• Заглушки коньков.
• Водостоки.

Итак, мы в полной мере ответили на популярный вопрос — ендова что это такое и как правильно устанавливается доборный материал. Все элементы имеют четко выраженные функции, применение их — важный и незаменимый этап устройства кровли. Чаще всего попытки как-то заменить готовые доборные элементы кустарными или нештатными деталями приводят к несоответствию дизайна и невыполнению своего предназначения. Экономия в данном случае приводит к большим потерям впоследствии.

Доборные элементы

Конструктивные и функциональные особенности ендовы — обеспечение эффективного водостока и эстетичного вида ендовой крыши. Имеющиеся на рынке элементы позволяют в полной мере решить оба вопроса при условии грамотного и аккуратного монтажа. Работы вполне возможно производить самостоятельно, главное — ознакомиться с порядком действий и спецификой материала и не забывать о мерах безопасности при работах на высоте.

Особенности обустройства отрицательных изломов крыш

Места стыковки отдельных скатов многощипцовых крыш очень уязвимы к проникновению дождевых или талых вод, поскольку соединить водоотводящие панели без зазора очень сложно. Кроме того, они испытывают высокие нагрузки от снежной массы в зимний период. Поэтому при устройстве разжелобков требуется следовать определённым правилам:

1. Места сопряжения наклонных частей крыши требуют усиления кровельного каркаса. Сделать его более жёстким позволяет сплошная обрешётка из обрезной доски.

   В месте стыка двух скатов кровли обязательно монтируют сплошную обрешётку

2. Чтобы обеспечить полную защиту подкровельного пространства от влаги, под отрицательным изломом обустраивают водоустойчивую подкладку.
3. Выбор доборных элементов должен происходить с учётом материала, которым укрывается кровля.
4. К материалу защитных панелей предъявляются требования прочности, влагостойкости и коррозионной устойчивости.
5. Длинные разжелобки, которые имеют горизонтальные сочленения, нужно укладывать с 10-сантиметровым нахлёстом.

   Стык двух планок ендовы выполняют с нахлёстом, при этом элемент который находится ближе к коньку, должен устанавливаться сверху

6. Скаты кровли с минимальным уклоном требуют обязательной установки гидроизоляции.
7. Для герметизации стыков крыш из металлочерепицы применяют специальный саморасширяющийся уплотнитель.
8. Установку планок начинают от карниза, снизу вверх, с перекрытием каждого предыдущего элемента на 10 см.
9. Нижний разжелобок обрезается чуть дальше плоскости установки карниза.
10. Зазор между кровлей и центральной линией отрицательного излома должен составлять от 6 до 10 см. Уменьшение расстояния может привести к тому, что мусор не сможет сходить с крыши естественным путём.

Полезные советы

1. Герметизирующие материалы и ленты нужно монтировать качественно. Только в этом варианте монтажа вы сможете исключить сор и осадки, которые могут попасть в конструкцию.
2. Решетку под ендову монтируйте снизу, начало идет с капельников (бортиков).
3. Кровельный настил нужно монтировать тщательно, очень плотно к ендовым деталям.
4. Скрыть недостатки установки ендовы можно с помощью фальшь-устройства, листы которой должны быть уже нижней планки.
5. После установки ендовы не стоит задерживать выполнение остальных работ надолго.
6. При выборе гидроизоляционных материалов учитывайте наклонный угол скатов. Если они почти плоские, подложите дополнительную гидроизоляцию.
7. Основа для самой ендовы должен быть очень качественной, прочнее, чем покрытие кровли. Если кровля из металлической черепицы, для детали нужен саморасширяющийся уплотнитель.
8. Учтите, что вариант с закрытым вариантом ендовы всегда будет более привлекательным, чем вариант с открытой ендовой.
9. Не нужно начинать работы, связанные с обустройством кровли, если гидрометцентр обещает в ближайшие дни дождливую погоду.

Если кровля крыши разработана по специальному проекту, служить конструкция будет долго. Общий вид крыши с применением ендовы придает привлекательности всему зданию. Оно приобретает очень красивый вид.

Удобнее всего создавать проект с помощью специальных программ. Если опыта в этой сфере мало, лучше воспользоваться услугами профессионалов. Ломаные варианты крыш целесообразны для больших презентабельных домов.

Основные достоинства такого оформления в возможности выгодного обустройства чердачного пространства. Для любой крыши важно правильно выбрать тип кровельного материала. Этот выбор связан с формируемым уклоном конструкции.

Если пренебречь правилами обустройства кровли, появляется угроза разрушения каркаса. Нормы всегда связаны с типом конструкции кровли, а также с применяемым материалом при строительстве.

О монтаже ендовы смотрите в следующем видео.

Обогрев ендовы

Образование ледяной корки на поверхности крыши в зимний период может препятствовать схождению талых вод во время оттепели. При этом уровень воды в местах отрицательных изломов может подниматься выше линии отбортовки ендовой панели, создавая риск подтопления чердачного помещения. Чтобы предотвратить подобные случаи, разжелобки, как и другие потенциально опасные места водоотводящей системы, необходимо обогревать.

В этих целях места стыков сопрягающихся скатов оборудуют греющими кабелями.

Для обогрева ендов и поверхностей прилегающих скатов кровли используется саморегулируемый греющий кабель

Укладку нагревательных элементов выполняют в нижней части ендовы, с охватом от 1/3 до 2/3 длины разжелобка. Мощность кабелей определяют исходя из площади обогреваемой поверхности и минимального значения в 250–300 Вт/м. При этом сам монтаж ведут несколькими параллельными линиями, ширина которых зависит от тепловой производительности саморегулирующихся нагревателей и прогнозируемого количества осадков в зимний период. В любом случае шаг укладки кабеля не должен превышать толщину снежного покрова. На практике расстояние между соседними элементами варьируется в широких пределах и может составлять от 10 до 40 см.

Для крепления кабельных нагревателей используют перфорированную монтажную ленту, которую фиксируют при помощи саморезов или вытяжных заклёпок. Места крепления должны отстоять как можно дальше от осевой линии и обязательно обрабатываться полиуретановым или каучуковым герметиком (силиконовые составы использовать не рекомендуется).

Выбирая способ фиксации кабелей, необходимо учитывать гальваническую совместимость всех элементов соединения, иначе они будут усиленно корродировать и разрушаться.

Рекомендации по монтажу

Чтобы ендова была установлена правильно и функционировала максимально эффективно, необходимо знать основные требования, предъявляемые к ней. Для этого нужно следовать основным рекомендациям:

1. На обрешетку, по которой будет укладываться ендова, обязательно нужно положить слой гидроизоляции. Также она должна внахлест стыковаться с гидроизоляционным материалом скатов кровли. Для надежности стыки можно проклеивать герметиком или клейкой лентой.
2. Если это возможно, то основу под разжелобки можно выполнять из горизонтальных планок. Они должны стыковаться непосредственно в центре соединения перегибов.
3. Если нижняя ендова выполняется из металла, то во избежание протечек воды рекомендуется крепить узел не напрямую саморезами. Вместо них лучше использовать кляммеры. Их можно сделать самостоятельно или приобрести в магазине.
4. В местах стыка элементов ендовы между собой следует использовать специальные полосы. Они обеспечивают надежное уплотнение и герметизацию стыка.

Ремонт разжелобков

Если со стороны чердачного помещения в отрицательные углы кровли проникает влага, то это говорит о том, что разжелобок смонтирован с нарушением технологии или требует ремонта. Восстановительные работы предусматривают несколько этапов:

1. Демонтаж кровельного покрытия, которое прилегает к стыку скатов. Как правило, на черепичных, шиферных и других крышах с жёсткой кровлей в этом плане не возникает проблем. Что касается мягкой черепицы, то от длительного соприкосновения и межслойной диффузии снять её бывает затруднительно. Чтобы облегчить процесс демонтажа, такое покрытие аккуратно подогревают газовой горелкой или паяльной лампой.
2. Снятие нижней панели ендовы.
3. Замена повреждённых элементов деревянного настила (при необходимости) и восстановления гидроизоляции.
4. Ремонт или замена отдельных панелей разжелобка и их установка на место с соблюдением всех требований по влагозащите стыков и крепёжных отверстий.

После окончания восстановительных работ снятое кровельное покрытие возвращают на место. При необходимости треснутую черепицу или шифер заменяют, а повреждённые участки мягкой кровли ремонтируют при помощи битумной мастики и заплаток из одноимённого материала.

Ендовы является обязательным элементом многощипцовых, вальмовых, шатровых и других сложных или комбинированных крыш. От того, насколько аккуратно и качественно будут обустроены места их отрицательных изломов, зависит отсутствие протечек в подкровельное пространство. Предельная аккуратность при установке разжелобков поможет сделать кровлю надёжной и долговечной, благодаря чему вы навсегда забудете о волнении во время проливных дождей и весеннего снеготаяния.

Функции конструкции

Неправильная конструкция или монтаж ендовы могут привести к печальным последствиям, самое опасное из которых — обрушение кровли. Это возможно, если снег будет скапливаться в углах, создавая нагрузку больше предельно допустимой.

Грамотно спроектированная ендова выполняет следующие функции:

• соединяет соседние наклонные плоскости, формирующие внутренний угол в месте сопряжения;
• быстро транспортирует и удаляет дождевую воду, стекающую в водосточную систему по желобку;
• защищает кровлю от протечек и загрязнений;
• предотвращает попадание в подкровельное пространство мусора (опавших листьев, сучьев деревьев) и насекомых;
• придаёт эстетичный, законченный вид кровле.

Ендова — это самая уязвимая зона для атмосферных осадков
