Возводя здания из цельного бревна, опытные специалисты пользуются некоторыми способами рубки. Его выбор определяется предназначением сооружаемой постройки. Так, чтобы построить здание для постоянного жилья, плотники пользуются рубкой в чашу или в лапу.
Сруб ставится методом “в чашу” или “в лапу”.
Как рубить сруб в чашу? Настоящие умельцы советуют делать такой способ валки, при котором чашеобразная выемка будет накладываться на круглое бревно, но не наоборот. Противоположный способ укладки бревна называется в обло. Сруб в чашу является исконно русским изобретением. Ведь далекие предки прибегали именно к такому способу возведения зданий. Рубленые дома строят и в наши дни. Такой метод постройки прошел проверку временем.
Как срубить сруб в чашу? Об этом можно узнать из изложенной ниже статьи. Человеку, не посвященному в такие дела, выполнить сруб будет трудно. Опытные мастера легко придут на помощь и без применения гвоздей построят крепкое и теплое здание. Давайте узнаем, по какой причине эта технология рубки так полюбилась населению и получила широкое распространение.
Как срубить сруб в чашу? Ниже мы постараемся ответить на этот тематический вопрос?
При строительстве из цельного бревна применяют несколько способов рубки. Они зависят от назначения возводимого сооружения. При возведении домов для постоянного проживания и бань плотники применяют рубку в чашу или в лапу. Опытные специалисты рекомендуют при возведении капитальной постройки использовать метод рубки, котором выемка делается таким образом, что чаша ложится на бревно, а не наоборот — бревно в чашу. Такую рубку называют еще «в охлоп» или «сибирской». Тогда как, выемка обратная — рубка «в обло» или «русская». Сибирский способ рубки лучше защищает сруб от проникновения влаги. Его использование, по сравнению с русской рубкой, выполняется меньшее количество технологических операций. При изготовлении срубов по сибирской технологии, делают выпуск бревен наружу до 60 см, получая теплый угол.
Некоторые рекомендации, как рубить сруб
Разметка для рубки “в чашу”.
Для более плотного прилегания верхнего основания в нижний необходимо в брусе сделать паз продольного вида. Ширина будет зависеть от размеров бревна и условий климата, в которых он будет находиться. Большая часть имеет габариты 180-200 мм. Если конструкция выполнена правильно, оба бревна должны соприкасаться основательно. В противном случае здание будет холодным. Срубить сруб в чашу довольно сложно, поэтому стоит приложить определенные усилия для обеспечения всей конструкции стабильности и крепости.
Венцы, как правило, нуждаются в дополнительном утеплении. Для этого еще наши предки пользовались мхом, который считается неплохим материалом для заделки щелей. Среди современных утеплителей особой популярностью пользуется джутовый материал. Он обеспечивает здание теплом на долгое время.
Любая рубка цельного бревна должна быть связана с укладкой бруса определенным способом. Для этого нужно различать северную и южную стороны древесины. Северная часть этого материала укладывается с внешней стороны стены. Противоположная часть – внутрь постройки, ведь южная сторона более капризна и не может так противостоять погодным условиям, как северная.
Русская и канадская рубка “в чашу”.
Чтобы здание долгое время не подвергалось активным воздействиям окружающей среды, для этого рубят сруб названным способом. Влага не будет попадать в основание между венцами, обеспечивая постройке сухость и долгий период эксплуатации.
Конечно, срубить сруб в чашу самостоятельно очень трудно. Здесь должны быть помощники и просто опытные мастера. Такую конструкцию можно заказать в готовом виде в специализированных точках.
Инструменты, необходимые для изготовления сруба
Процесс производства сруба предполагает проведение работ по разметке бревен и непосредственно самой рубке. Без специальных инструментов невозможно выполнить работы качественно.
Поэтому, посоветовавшись с профессионалами, приобретите:
- плотницкий топор;
- бензопилу (можно электропилу);
- стамеску;
черту плотницкую (ее можно сделать самому).

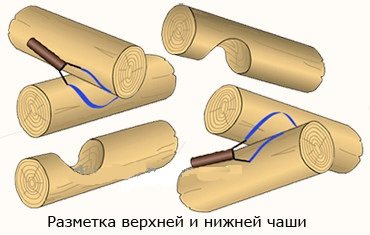

Как размечать бревна под рубку в чашу?
Для подготовки к вырубке чаш, используют специальный инструмент — плотницкую черту, которая похожа на циркуль, только жесткой конструкции.
Размах между крайними точками черты, устанавливается в соответствии с диаметром используемых бревен и равен половине нижнего или верхнего бревна.
Процесс разметки состоит в обозначении контуров будущей вырубки. Выполняя разметку, придерживайтесь нескольких правил:
- установите бревна так, как они будут уложены при сборке сруба (крест на крест);
- установите заостренные концы черты на соединяемые части;
- проведите линии под выемку древесины одновременно на обоих бревнах.
Сборка стен сруба своим руками
Виды сборки сруба
Существует несколько классификация сборки сруба: по типу углового соединения и по месту происхождения или по территории, где данная технология более распространена.
Читайте также:
По типу углового соединения венцов, разделяют:
- Углы с выпуском концов венца. Более долговечны, поскольку на замковые соединения оказывается минимально воздействие изменений окружающей среды. Сруб с выпуском препятствует теплопотерям по углам, углы не промерзают и выглядят более эстетично. Однако с 6 метров рабочей поверхности бревна, из-за угловых выпусков, сокращается полезная площадь дома.
пример сруба с выпуском концов бревен
- Сруб в лапу – без выпуска концов венца. Менее долговечны, из-за открытости венечных соединений. Ветер и влажность напрямую воздействуют на замки венцов. Углы такого сруба более холодные и их рекомендуется дополнительно защищать утеплительными и защитными материалами. Достоинством подобной технологии является сохранение полезной площади сруба, за счет экономии длины бревна на выпусках.
пример угла сруба в лапу
По территории распространения технологи сборки разделают на
- русская сборка
- норвежская
- шведская
- канадская
Рассмотрим подробнее каждый из способов венечного соединения.
Виды соединений с выпуском венцов
Рубка в нижнюю Чашу
Является самым старым, эффективным способом рубки и соединения венцов. Еще данный способ называют русским. Ранее, на Руси использовался только такой способ. Суть технологи заключается в вырезке полукруглой чаши в нижнем венце сруба, с глубиной равной радиусу верхнего бревна, с шипом или без шипа. В вырезанную нижнюю чашу, перпендикулярно укладывается верхнее бревно.
Достоинством такого способа, является предотвращение растрескивания в нижней части бревна, во время усадки сруба, а следовательно и более длительный срок жизни сруба. Недостатком является сложность рубки, поскольку такая технология предусматривает работу с бревном на верху колодца, что влияет на скорость строительства и трудозатратность. Потому строительные организации крайне редко практикуют такой метод рубки, оправдывая свой выбор тем, что якобы при нижней чаше больше риск попадания и скопления влажности, якобы увеличивается процент образования щелей в углах.
нижняя чаша с шипом
Однако, на практике мы видим абсолютно обратный результат, при усыхании бревно начинает растрескиваться снизу, поскольку внизу выбран продольный паз. И в случае с нижней чашей, ее стенки удерживают нижнюю часть бревна, где возникает растрескивание и не дают бревну скручиваться и расширятся. Если же ведется рубка в верхнюю чашу, то возникающая трещина в низу бревна ни чем не сдерживается и просто начинает расширятся, разъезжаясь по стенкам нижнего венца. Угол в нижнюю чашу, хорошо усиливается резкой шипа.
-
Читайте также:
пример трещины в нижнем пазу которую сдерживают стенки только нижней чаши
трещины в нижних пазах венцов
Рубка в Охлоп
Еще один из способов русской рубки. Бревна, также, рубятся в чашу, однако в отличие от первого способа, чаша выбирается в верхнем венце сруба. Более эффективный для долговечности дома способ, поскольку замки менее подвержены воздействию и накоплению влажности. Но более трудоемкий в связи
рубка в охлоп
Рубка в Курдюк
Представляет собой туже рубку в чашу, только с более сложной вырезкой специального шипа в одном бревне. Вырезается выступ, который будет создавать более прочное соединение со следующем бревном, в котором в свою очередь вырезается паз. Такое соединение усиливает прочность и герметичность, исключает возникновение щелевых продувов после усадки. Современный, технологичный инструмент, позволяет использовать данную технологию монтажа не менее часто, чем рубку в бревна в чашу.
рубка в охряп
Рубка в Охряп
Предусматривает двустороннюю выборку замковых чаш, но уже с плоским и прямым дном, а не с полукруглым, как в способах изложенных выше. Внутренние боковые стороны чаш при этом остаются полукруглым. Соединение в охряп ранее использовалось для возведения бытовок и хозяйственных сооружений, поскольку при усушки, в таких соединениях образуются заметные щели, ухудшается плотность и постройка заметно продувается в углах.
Виды соединений в Лапу
Эта разновидность соединений венцов сруба, без выпуска части бревна за углы сруба, с образованием прямого угла. Соединения рубятся с прямой или косой лапой.
Прямая лапа
На концах бревен вырезаются прямоугольные выступы, с ровными концам. Каждый последующий торец бревна, перпендикулярно расположенный предыдущему венцу выкладывается на нижний прямоугольный выступ. Поскольку подобное соединение не характеризуется особой прочностью, то бревна по углам скрепляются нагелями.
прямая лапа
Косая лапа
Как и в предыдущем варианте, на конце бревен вырезаются соединительные выступы, но не прямоугольной формы, а в форме трапеции, под определенным углом наклона вовнутрь. Такое соединение характеризуется большей прочностью и устойчивостью к продуванию. Для укрепления соединений, как на прямой, так и на косой лапе могут вырезаться шип и паз.
Канадская рубка
Это усовершенствованная технология русской рубки, которая возникла опытным путем. В отличие от традиционной полукруглой чаши, канадская чаша имеет трапециевидную форму. Вырезается в нижней части венца. Внутри чаш формируется шип. В верхней части бревна вырезается паз для входа шипа. В замках оставляют запас – зазор до 2 см, который самозаклинивается по мере усыхания бревна. То есть, по мере усадки углы сруба садятся все плотнее и в отличие от предыдущих технологий не требуют дополнительной конопатки. В верхней части бревна, по бокам и под углом вырезаются плоские «щеки», на которые садятся стороны трапециевидной чаши.
Достоинством такой рубки является крепкое замковое соединение в углах, углы не продуваются и становятся со временем только крепче, в стыки бревен не попадет влага, во время осадков жидкость не попадает в чашу и стекает на грунт. Недостаток только один – трудоемкость процесса, который предполагает выборку шипа и паза дополнительно.
канадская рубка
Шведская рубка
Отличительной особенностью шведской рубки является шестигранные выступающие концы венцов. Сама чаша не полукруглая, а в форме трапеции (половины шестигранника). Процесс трудоемкий и долгосрочный. Отличительной особенностью является необычный внешний вид. Особенность соединения препятствует проникновению влаги продуванию углов.
шведская рубка
Норвежская рубка.
Идентична канадскому способу соединения бревен, с единственным отличием по форме бревна. Для возведения норвежских срубов используется бревна лафет, представляющие собой брус с полукруглыми краями. Сечение такого бруса напоминает овал. Обладает всеми преимуществами канадского соединения. Отличием норвежского сруба от традиционных, является ровные стены, без полукруглых переходов.
норвежская рубка
Закладка нижнего, окладного венца
Нижний венец сруба – фундаментальная часть всего строения. На нижний венец оказывается максимальная весовая нагрузка, а также он наиболее подвержен воздействию влажности и иным механическим воздействиям извне. Потому, если Вы возводите сруб из одной породы дерева, то под окладной венец должно быть выбрано бревно с наибольшим диаметром. Для нижнего венца рекомендуется специально поискать или приобрести бревна большего диаметра. Лучшим вариантом для нижнего венца является древесина твердых пород, таких как лиственница или дуб, которые максимально устойчивы к любым изменениям и воздействиям. Подробнее про свойства лиственницы.
Перед монтажом первого венца, поверхность фундамента, будь это бетонный или свайный металлический фундамент, необходимо покрыть тремя слоями гидроизоляционного материала: рубероидом или прочими материалами на битумной основе. Сам фундамент, также рекомендуется покрыть битумной мастикой, для дополнительной защиты от влажности. Гидроизоляция защитит дерево от прямого контакта с фундаментом.
Далее, между гидроизоляцией и первым венцом, раскладывается уплотнительный материал, в качестве которого используется пакля, джут ли классический природный мох.
фундамент необходимо закрыть битумными материалами для защиты окладного венца
Венцы сруба укладываются друг к другу под углом, согласно проекта Вашего сруба. Зачастую венцы монтируются под прямым углом друг другу. Но опытными мастерами венцы могут рубится и складываться как под развернутым так и острым углами. Такая рубка требует большого опыта и высокого мастерства.
Первый способ закладки окладного венца
Сторона бревна, которая будет взаимодействовать с фундаментом, для большей устойчивости и уменьшения нагрузки на фундамент, путем увеличения площади соприкосновения, стёсывается до 5 см от общего диаметра. Такие венцы укладываются на две параллельные стороны фундамента. После чего, на две другие стороны фундамента, перпендикулярно, монтируются бревна с уже вырубленными чашами. При этом, между бревнами с чашами и фундаментом образуется зазор, высотой примерно в радиус бревна. Полученный просвет у фундамента, после полной сборки сруба закладывается кирпичом или же дополнительно подливается монолитным фундаментом, или же вырезается в размер часть бревна и монтируется в просвет.
зазор под двумя параллельным венцами придется закладывать.
зазор между окладным венцом и фундаментом заложен кирпичом
Второй способ закладки окладного венца
Отличается площадью соприкосновения с фундаментом первых двух параллельно уложенных венцов и исключает возникновение просвета между фундаментом и двумя другими сторонами сруба. Бревна первых двух венцов срезаются ровно в половину диаметра, через сердцевину бревна и плоской поверхностью укладываются на фундамент. Два других перпендикулярных им венца с вырезанной чашей, монтируются сверху и уже плотно соприкасаются фундаментом не образуя зазор. Нижнюю поверхность венцов, которая ложится на фундамент следует хорошо обработать антисептиком и промазать битумной мастикой.
окладные венцы всех сторон полностью укладываются на фундамент
Преимуществом данного способа является: отсутствие необходимости поднимать уровень фундамента, для того что бы заложить зазор между венцом и фундаментом, а также меньшая механическая нагрузка на фундамент. Недостатком является меньшая долговечность венца в результате нарушения целостности сердцевины бревна.
Наиболее крепким и долговечным является основание сруба с просветом, смонтированное первым способом.
При желании, нижний венец можно дополнительно защитить с помощью внешней отделки, путем обмазки мастикой, сооружения отмостки или козырьков.
Рубка угла сруба с нижней чашей
Разметка и вырубка продольного паза
Размечаем продольный паз. В нижней части бревна, перпендикулярно линии диаметра размечаем выбранную Вами ширину паза, от 10 до 14 см. Зачастую придерживаются среднего значение в 12 см. Используя черту, замеряем вертикальное расстояние между краем выше отмеченной линии, до нижнего бревна. Чертой отрисовываем с двух сторон бревна границы паза по всей длине бревна. При этом, ведем карандаш черты по бревну не отрывая, второй конец черты плотно ведем по поверхности нижнего бревна. Таки образом, все неровности нижнего бревна проектируются на верхнее, что обеспечит плотное прилегание венцов после рубки.
После разметки паза, используя бензопилу, делаем поперечные запилы в пазе каждые 10 см. При отсутствии бензопилы, можно делать зарубки топором крест на крест. Далее на глубину паза делаем продольный запил. Обычным топором или топором – тесла, вырубаем запилы в пазе до линии разметки и придаем ему полукруглую форму. Для измерения соответствия внутренней окружности паза, окружности нижнего бревна, мастерами рекомендуется изготовить шаблон окружности нижнего венца. Для сглаживания внутренней поверхности паза, после рубки его рекомендуется пройти скобелем.
рубка продольного паза
Разметка и рубка чаши бревна с шипом
Рассмотрим на практическом примере, более подробно самый надежный способ рубки бревна для сруба, а именно – в нижнюю чашу с шипом.
Прежде всего, необходимо правильно разметить оба конца бревна под чаши. Для удобной работы с бревном, надежно фиксируем его на нижнем венце, так как он будет располагаться после монтажа. Используя измерительный инструмент и строительный карандаш, по центру торца бревна прочерчиваем диаметр. Линия диаметра нужна для того, чтобы было видно правильное положения бревна относительно нижнего венца и должна располагаться перпендикулярно нижнему бревну. Центральные линии на всех торцах бревен должны совпадать при измерении отвесом.
1. Линия диаметра бревна; 3.Отметка глубины чаши в центральной част бревна; 2. вертикальная метка совпадающая с меткой нижнего бревна 4. метка центра нижнего бревна совпадающая с меткой № 2
Вторая метка ставится по центральной части, на бревне, на расстоянии от торца, не менее длины диаметра бревна. Рекомендуется прибавить к размеру диаметра 10-15 см. Даная отметка фиксирует глубину чаши венца. Далее, используя строительный уровень, необходимо провести вертикальную линию, которая будет пересекать метку глубины чаши под прямым углом. Вертикальная метка должна совпадать с контрольной отметкой центра нижнего венца при укладке.
Выставляем размеры черты равный расстоянию от центрально метки верхнего бревна до метки нижнего бревна. Прочерчиваем чертой по нижнему бревну границы чаши.
разметка чаши чертой
Размечаем шип в чаше. По плоской поверхности полученной внутри чаши прочерчиваем центральную линию, которая будет центром шипа. Размечаем относительно центральной линии шип шириной 10 см. То есть, по 5 см с каждой стороны от центральной линии в чаше. После чего запиливаем по линиям бензопилой, выполняем продольные запилы до линии шипа, вырубаем шип топором или долотом.
разметка шипа в чаше
Как качественно и быстро произвести вырубку?
Термин «рубка» сохранился исторически, хотя современные мастера, при строительстве домов из бревна, чаще используют вместо топора бензопилу. Высокопрофессиональные плотники, линии под выемки выполняют так же пилой. После обозначения мест вырубки, вырубайте или выпиливайте чашу таким образом, чтобы при сборке сруба бревно легло, внедрившись в прилегающий нижний ряд точно наполовину.
Для плотного прилегания венцов друг к другу, выбранную чашу удлините, выбрав продольный овал с пазом. Размер дополнительной выемки подбирайте в зависимости от местной погоды. Чем холоднее зима, тем она должна быть шире. Для обеспечения плотного прилегания, выравнивайте глубину и объем выемки древесины для овала.
Правильность и точность выполненной работы, проверяйте пробной укладкой бревен. Точно обработанная поверхность верхнего бревна, должна плотно лечь на нижнее бревно всей плоскостью. Уложенная часть не должна иметь зазоров и щелей. В случае их образования, снова произведите разметку и откорректируйте вырубку до плотного прилегания бревен.
Фото: много интересного на данную тему можно подчерпнуть из старых книг, написанных с участием опытных мастеров плотницкого дела.
Для герметичности соединений применяйте дополнительный элемент вырубки — шип. Если рубите теплую постройку, учитывайте расположение годовых колец, так как внутри сруба должны оказаться более рыхлые южные части колец. Для сохранения уровня рядов в горизонтальном направлении, не упустите важный момент. В срубах чередуют комель бревна с более узкой его частью. Для выравнивания венцов, вырубку производите поочередно — то в широкой части бревна, то в узкой.
Основные материалы для сруба
Самой удачной основой для возведения постройки будет сосна.
Варианты врубки “в чашу”.
Ее древесина имеет гладкий ствол, она крепкая и одновременно мягкая, легко обрабатывается. Дефекты в виде сучков практически отсутствуют. На сосне не появляются трещины после завершения процесса просушивания. Древесина сосны длительное время не гниет. Она является практически безупречным материалом для возведения зданий из кругляка.
Чтобы осуществить качественную постройку дома из бруса, нужно особо скрупулезно подойти к выбору материала. Необходимо воспользоваться бревнами одинаковых габаритов. Наиболее приемлемым будет материал, диаметр которого составляет 22-24 см. Но другие размеры бревен не возбраняются. Все случаи индивидуальны.
Самыми лучшими материалами будут те, которые заготавливались в зимний период. Ведь в древесине в это время мало сока. Она будет практически сухой, следовательно, не будет трескаться.
Заключительные советы
Освоив ремесло плотника, вы значительно сэкономите на строительстве. Начните постигать азы с изготовления рубленой беседки для сада. Затем, срубите на своем участке небольшую баньку. Приобретенный опыт позволит вам осилить и строительство дома. Технологически точно изготовленный сруб будет теплым и придаст постройке долговечность и надежность и обеспечит исключительную экологию, особенно если вы используете для внутренней обшивки вагонку из кедра.
