Как построить теплицу из полипропиленовых труб своими руками

Каждый из нас стремится разнообразить свой рацион свежей зеленью, овощами и ягодами. Если этот кладезь витаминов и микроэлементов появляется на столе ранней весной или поздней осенью, то для нашего организма он приобретает особую ценность. Продлить урожайный сезон поможет возведение теплицы или парника. Однако затраты на строительство таких сооружений могут быть внушительными. Относительно недорогой альтернативой является теплица с каркасом из полипропиленовых труб, которая по своим парниковым качествам не уступит дорогим конструкциям. Для её возведения не потребуется специальных познаний в строительном деле.

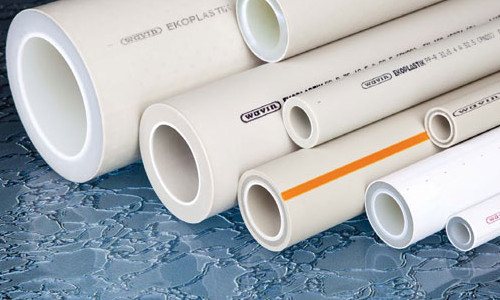

Какие трубы выбрать

Полипропилен — разновидность термопластичных полимеров, получаемый синтезом из нефтепродуктов. По свойствам он близок к полиэтилену, но более твердый и термостойкий. Температура размягчения превышает 140°С, а плавится пластик начинает после нагрева до 175°С.

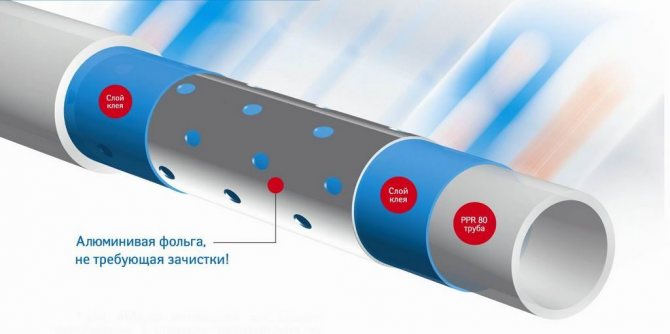

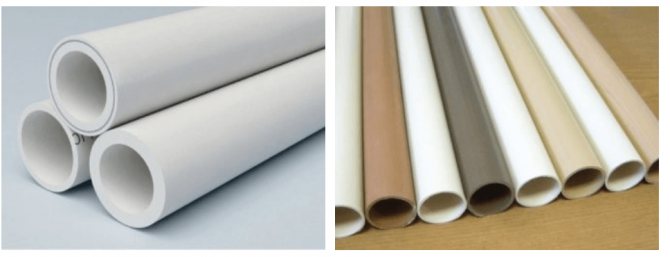

Полипропиленовые трубы изготавливают в различных модификациях — с добавками УФ-стабилизаторов, с армированием стекловолокном, алюминием, с кислородным барьером. Они могут быть напорными для водопроводов или безнапорными для канализационных сетей.

Для теплиц лишние опции не нужны. Важно, чтобы трубы были упругими и одновременно достаточно жесткими, желательно с УФ-защитой. О ее наличии говорят буквы UV в маркировке. Если в качестве покрытия будут использоваться пропускающие солнечные лучи полиэтиленовые пленки или агроволокно, полипропилен без УФ-стабилизаторов может быстро потрескаться.

Достаточно высокой УФ-защитой обладает поликарбонат при условии, что на его поверхность уже нанесена специальная пленка. Информация указывается в маркировке на внешней стороне листов. Этот технологический прием снижает разрушительное действие ультрафиолета как на сам поликарбонат, так и находящийся под ним каркас из полипропиленовых труб.

Расчет необходимых материалов

Для начала нужно определиться с формой и размерами теплицы (длиной, шириной и высотой). Как правило, в теплице располагают две грядки, разделенные проходом. Ширина грядок обычно варьируется в пределах 0,8-1,1 метра – это позволяет высадить два ряда растений с необходимым интервалом и обеспечить к ним удобный доступ.

Ширина прохода должна быть такой, чтобы вы могли беспрепятственно ходить с ведрами и другим садовым инструментом, включая тачку. Обычно дорожку делают шириной 0,6-0,8 м. В итоге ширина теплицы составит 2,2-3 м.

Длина теплицы зависит от ваших потребностей и нормы размещения овощных культур, которые вы планируете в ней выращивать. Нормы посадки на 1 м2 площади теплицы приведены в таблице 1.

Таблица 1. Нормы посадки овощных культур в теплице.

Культура	Количество корней на 1 м2
Огурцы	2-4
Тыквы, кабачки	1-2
Перцы	4-6
Баклажаны	2-4
Томаты низкорослые	4-6
Томаты высокорослые	2-4

Исходя из этих нормативов, определяют длину теплицы. Обычно длина составляет 3-6 метров – ставить теплицу меньшего размера нецелесообразно, а для конструкций большей длины лучше использовать более прочные материалы и капитальные технологии строительства.

Обратите внимание! Если в качестве покрытия теплицы вы планируете использовать поликарбонат, выбирайте длину, кратную ширине листов (2 метра). Так вы избежите лишних обрезков.

Высота теплицы должна позволять свободно передвигаться в ней, кроме того, над растениями должно оставаться не менее 50 см свободного пространства – там скапливается горячий воздух и происходит воздухообмен при проветривании. Для низкорослых культур – перца, баклажанов, низкорослых томатов – достаточно высоты 1,8-2,0 метра. Для высокорослых культур высота теплицы должна быть не менее 2,2-2,4 метра.

Проектирование теплицы и расчет расходов (на примере использования полипропиленовых труб)

Еще один важный параметр для арочной теплицы из труб – длина дуги, которую находят по формуле:

Формула расчеты длины дуги

Здесь L – длина трубы для дуги, м; h – высота теплицы, м; B – ширина теплицы, м. В таблице 2 приведены размеры L для наиболее часто используемых размеров теплиц.

Таблица 2. Длина дуги для теплиц стандартных размеров.

Ширина	h = 1,8 м	h = 2,0 м	h = 2,2 м	h = 2,4 м
B = 2,2 м	3,1	3,5	3,8	4,1
B = 2,4 м	3,4	3,8	4,1	4,5
B = 2,6 м	3,7	4,1	4,5	4,9
B = 2,8 м	4,0	4,4	4,8	5,3
B = 3,0 м	4,2	4,7	5,2	5,7

Для расчета материалов также необходимо определить шаг между арками. Если вы планируете снимать на зиму покрытие с теплицы, достаточно расположить арки с шагом 0,8-1 метр. Для неразборной конструкции следует уменьшить шаг до 0,5-0,7 метра – это убережет теплицу от деформации под воздействием снега.

Необходимо учесть материал для изготовления продольных стяжек, торцевых стен, дверей и форточек. Общую длину продольных стяжек можно рассчитать, умножив длину теплицы на количество стяжек. Обычно их бывает не менее пяти: две нижних, две боковых и коньковая. Для усиления конструкции можно использовать дополнительные боковые стяжки.

На торцевые стены понадобятся трубы общей длиной 15-20 м. На каждую дверь нужно около 5 метров трубы, на форточку – 2-2,5 метра. Для удобства можно составить подробный эскиз, на котором указаны все размеры, а также количество соединительных элементов.

Схема теплицы из ПВХ труб

Нужен ли фундамент

Теплицу можно поставить как на фундаменте, так и без него.

Преимущества стационарных сооружений на капитальном фундаменте:

• высокая прочность и устойчивость;
• более низкие теплопотери, если сделать теплоизоляцию и организовать отопление, можно пользоваться теплицей не только в теплый сезон, но и зимой;
• основание прослужит многие годы, а надстройку можно менять по своему усмотрению.

Не всегда вложения больших средств на строительство фундамента целесообразны. Теплицы часто используют как временное укрытие растений от холодов или, например, создание специальных условий для укоренения черенков.

Плюсы переносных построек:

• Не требуются затраты на устройство фундамента.
• Легко разбирается на зиму.
• Теплицу можно переставлять каждый сезон, поэтому грунт меньше истощается. Его не нужно менять раз в 3 года, как в стационарных сооружениях.

Важно хорошо закрепить основание в земле, иначе при порывах ветра конструкция будет «гулять» по участку.

Необходимый инструмент и материалы. Расчёт материалов

Для постройки, нужны не только полипропиленовые трубы, но ещё следует запастись:

• доской обрезной — 4 шт;
• арматурой, диаметром 10 м — количество её определяется размером сооружения;
• держателями-защёлками;
• рейками;
• тройниками — если конструкция более сложная;
• саморезами по дереву — если будет использоваться поликарбонат (35 и 50 мм).

Для работы необходимо приготовить стандартный набор инструментов:

• шуруповёрт;
• молоток большого размера;
• два вида лопат — штыковую и совковую;
• болгарку;
• напильник;
• нож;
• паяльную лампу;
• дрель.

Важным моментом является правильность расчёта требуемого материала, особенно это касается трубы. Сегодня, в интернете есть большое количество калькуляторов для расчёта, но полученный результат будет приблизительный. Если хотите получить точную цифру, и не тратить деньги на лишний материал, то можно произвести несложный расчёт самостоятельно.

Рассмотрим расчёт на примере наиболее распространённой арочной модели. Применяя теорему Пифагора и формулу Гюйгенса, можно рассчитать размер дуги. Для этого, нужно знать какой шириной и высотой будет конструкция.

В нашем примере: высота 100 см, ширина 120 см.

m = √b²+a²=√100²+60²=√13600=116,61.

Теперь, при помощи формулы Гюйгенса рассчитаем длину 1 дуги.

L≈2∙116,61+(2∙116,61–120)/3 = 233,22+(233,22–120)/3 = 233,22+113,22/3 = 233,22+37,74=270,96 см.

Далее, необходимо определить общую длину труб, для этого умножается 270,96 на количество дуг. К полученному результату добавляем длину поперечных труб, которые устанавливаются, чтобы укрепить конструкцию. Данный результат и будет окончательным.

Для покрытия обычно применяется плёнка, 6-ти метрового рулона хватит на несколько лет.

Капитальный фундамент

Если предполагается, что теплица будет установлена стационарно на несколько лет, можно смонтировать основательный фундамент. Наиболее распространенные виды — ленточные или столбчатые.

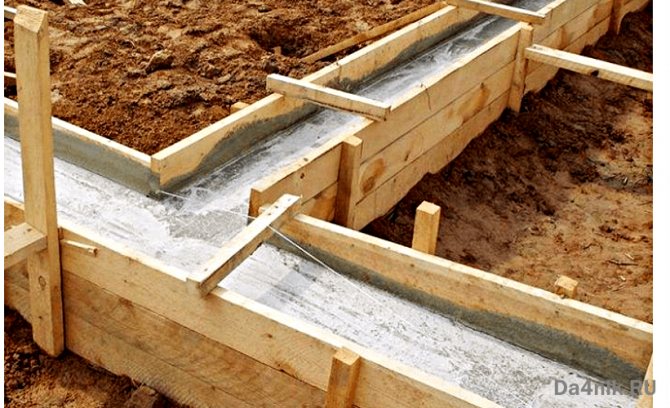

Ленточный

Для строительства используют бетон, блоки или кирпич. Потребуется цемент, песок, щебень, арматура и доски для опалубки.

Порядок работ:

1. На ровной площадке выкапывают траншею по периметру сооружения глубиной 30-50 см.
2. Насыпают слой щебня или песка, трамбуют.
3. Устанавливают опалубку с таким расчетом, чтобы верх фундамента возвышался над землей на 25-30 см.
4. Расстилают гидроизоляцию — рубероид, полимерную пленку.
5. Укладывают в котлован арматуру.
6. Заливают бетоном до верха опалубки, уплотняют, выравнивают.
7. После выдержки бетона 3-5 дней можно приступать к монтажу каркаса.

Если в качестве основного материала выбран кирпич или блоки, на дне траншеи подготавливают бетонную подушку толщиной 10 см. Сверху выполняют кладку на цементно-песчаном растворе. Фундамент желательно покрыть гидроизоляционными обмазочными материалами.

Столбчатый

Эти конструкции имеют две разновидности — свайные или в виде столбов из кирпича или блоков.

Для изготовления свай:

1. Пробурить ручным буром скважины глубиной 80-100 см с шагом 1,5-3 м.
2. Насыпать на дно щебня, уплотнить палкой.
3. Установить вертикально анкеры, к которым впоследствии будет крепиться каркас теплицы.
4. Залить в полости бетон до верха, проштыковать для выхода пузырьков воздуха.
5. Надземную часть можно сформировать из обрезка канализационной трубы подходящего диаметра высотой 10-15 см. Залить внутрь бетон, выровнять.
6. После затвердения верх обмазать мастикой, наклеить гидроизоляцию.

Для кладки столбчатого фундамента выкапывают ямы 40х40 см глубиной 30-50 см. Дно выравнивают щебнем и песком. Далее укладывают блоки или кирпич с перевязкой, выводя уровень выше земли на 20-30 см. Внутрь при кладке нужно замуровать металлические стержни для крепления бруса обвязки, сверху наклеить кусочки гидроизоляции.

Нижняя обвязка для капитального фундамента

Опорный элемент каркаса изготавливают из бруса 100х100 мм, обработанного от гниения. Его укладывают на столбчатый или ленточный фундамент, предварительно просверлив в дереве отверстия под стержни.

Насаживают брус на анкеры легкими ударами молотка по деревянной подложке. В углах элементы соединяют «в полдерева». Для этого по торцам каждого из брусьев нужно выбрать паз на 1/2 высоту сечения.

В процессе монтажа проверяют параллельность сторон, равенство диагоналей, контролируют горизонтальность уровнем. На угловые шпильки устанавливают гайки с нейлоновыми шайбами.

Как построить теплицу своими руками

Самостоятельная сборка теплицы из полипропиленовых труб своими руками включает четыре этапа:

1. Выбор места для постройки.
2. Устройство основания.
3. Монтаж каркаса.
4. Покрытие пленкой или другими материалами.

Чтобы не переделывать работу и избежать ошибок, нужно действовать согласно пошаговой инструкции.

Определение места для размещения конструкции

Наиболее удачным участком под самодельную теплицу из полипропиленовых труб является открытая со всех сторон территория, где быстрее тает снег и нет угрозы затопления талыми водами.

Торцы парника располагают по направлению запад – восток. В этом случае скаты крыши будут обращены на север и юг, и солнечный свет будет доступным для растений с утра до вечера.

Если проектируется односкатный каркас, то наклон крыши обязательно должен быть обращен к югу. Выбранное место очищают от мусора и засыпают слоем плодородного грунта.

Изготовление основы

Необходимость устройства фундамента зависит от продолжительности срока службы теплицы. Для постоянного сооружения из пластиковых труб и поликарбоната основание выполняется из бетона, кирпича или деревянного бруса. Для сезонного устройства можно обойтись без капитального фундамента.

На участке выполняют разбивку с помощью колышков и шпагата. Разметку вбивают в землю – здесь будут углы парника. Колышки следует выставить так, чтобы длины диагоналей очерченного участка были одинаковыми. По выполненной таким образом разбивке копают траншею шириной на штык лопаты, в нее засыпают песок слоем 7-10 см.

Брус сечением 10 Х 10 см распиливают по разметке, пропитывают антисептиком или отработанным машинным маслом и ждут полного высыхания нанесенного состава.

Фундамент собирают на песчаной подушке с помощью уровня, добиваются одинаковой длины диагоналей. В качестве соединителей для брусьев используют металлические уголки и шурупы-саморезы.

Выровненный вертикально и горизонтально фундамент крепится к земле металлическими грунтозацепами, покрытыми цинком.

В пределах смонтированных границ размечают и отсыпают грядки и устраивают дорожку. Затем приступают к монтажу пластиковых труб для теплицы.

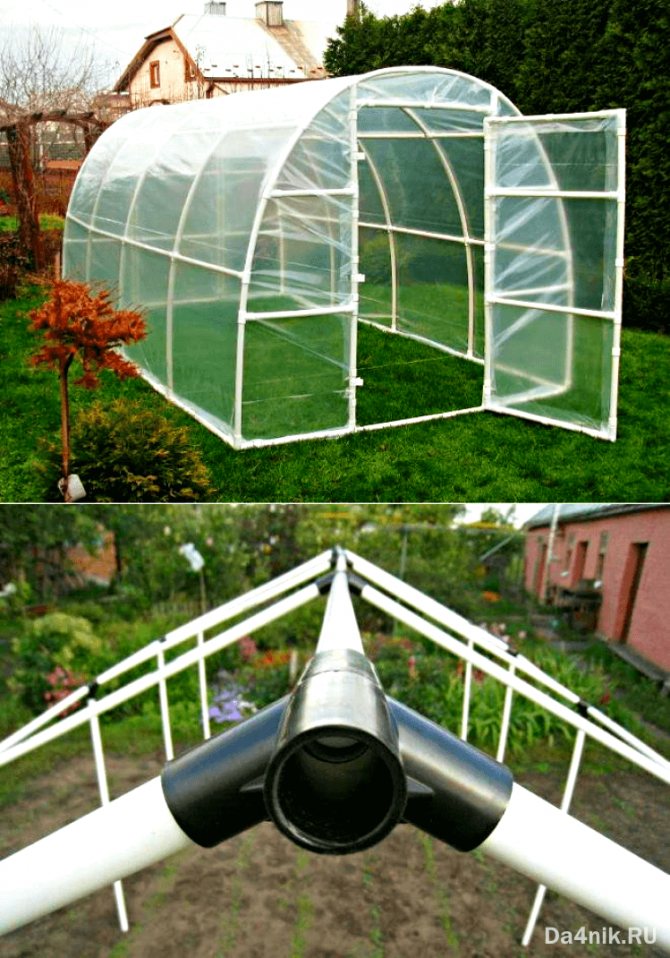

Изготовление каркасной конструкции

Для устройства каркаса используют трубы, длина которых зависит от ширины и высоты теплицы. Им придают форму дуги и крепят к основанию. Если под устройство фундамента используется брус, то детали каркаса из труб ПВХ присоединяют к нему с помощью металлического хомута и двух шурупов.

В случае отсутствия фундамента схема монтажа каркаса парника из пластиковых труб выглядит иначе. Если для устройства дуг используются дуги сечением 32 мм, то для их установки потребуется трубы, диаметр которых составляет 40 мм. Их режут на куски длиной 50 см, и вертикально вбивают в землю вдоль продольных стен теплицы через 1 метр точно напротив друг друга.

Затем в них вставляют каркас и фиксируют саморезами.

После этого нарезают три или пять поперечных растяжек на всю длину теплицы. Торцы стоит запаять для предотвращения наполнения водой. Одну растяжку присоединяют к дугам в самой верхней точке с помощью крепежного хомута. Другими укрепляют каркас с двух сторон от верхней растяжки.

Коробку под двери монтируют из четырех кусков труб — вертикальные длиной по 2 метра, горизонтальные — по 1,1 метра. Нижнюю часть закрепляют в земле, а верхнюю соединяют с торцевой дугой. Двери собирают из той же трубы, что и коробка, с таким расчетом, чтобы зазор составлял 1 см.

Для жесткости в дверную рамку немного ниже и выше середины стоит проложить две поперечные распорки. Ручку можно сделать из короткого отрезка трубы и вставить в клипсы. После этого ее крепят к верхней распорке саморезами. Собранные двери цепляют на коробку с помощью оконных петель.

Как покрыть теплицу полиэтиленом или поликарбонатом

Полиэтиленовая пленка хорошо пропускает свет, отличается простотой крепления и невысокой ценой. Уязвимыми сторонами материала являются слабая теплоизоляция, неспособность длительное время выдерживать воздействие УФ, непрочность.

Технология изготовления парника под пленку несложная. Сначала закрываются торцы каркаса. Для этого материал обрезается по размеру задней дуги с припуском 20 см. Его оборачивают вокруг трубы и крепят специальными зажимами или разрезанными по продольной оси резиновыми шлангами длиной 20 см. По такой же схеме зашивают переднюю стенку, устраивая отверстия под двери.

Поверхность каркаса накрывают пленкой с запасом около 30 см снизу и 20 см по сторонам.

Выравнивают складки материала, после чего закрепляют его на торцевых дугах описанным выше способом. Для прочности резиновые шланги можно крепить к трубам саморезами, но не чаще, чем через 30 сантиметров. Внизу пленку присыпают землей или плотно крепят к фундаменту.

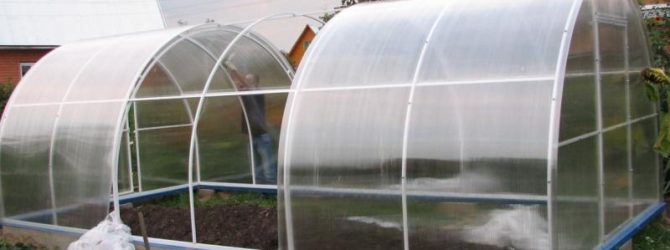

Кроме пленки для покрытия парников можно использовать поликарбонат.

Этот материал хорошо пропускает свет, удерживает тепло, устойчив против ультрафиолетовых лучей. К недостаткам относится быстрое разрушение от точечных ударов, высокий коэффициент отражения солнечного света, потускнение от попадания грязи между слоями.

Для монтажа поликарбоната обязательно выполнение трех условий:

• установка материала с таким расчетом, чтобы попавшая в него вода стекала по сотам вниз;
• от УФ защищена только одна сторона, поэтому она всегда должна быть обращена к солнцу;
• крепеж выполняют специальными саморезами, которые вставляют в предварительно просверленные отверстия.

Перед использованием материала с него снимают пленку и делают по несколько отметок маркером на защищенной от ультрафиолета стороне. Она распознается по логотипам или своеобразному цвету.

Под торцы теплицы используют по два листа — полости ориентируют вертикально.

Их по очереди крепят к каркасу, оставляют припуск около 5 см и маркером проводят границу. По ней поликарбонат обрезают электролобзиком или монтажным ножом. К дуге материал крепят саморезами, не пережимая пластины. Лишнее удаляют ножом. Аналогично обшивают двери и пространство над ними.

Чтобы закрыть верх и стенки теплицы, лист материала кладут поверх дуг возле одного из торцов с небольшим запасом и закрепляют углы. Второй лист укладывают на первый внахлест, перекрывая полосу шириной около 10 сантиметров.

Закрепляют по углам и саморезами, оснащенными шайбами, прикрепляют к каркасу через каждые 40-60 сантиметров. На торцах теплицы стыковать поликарбонат предпочтительнее с помощью специального профиля.

Материалы для покрытия теплицы

Основные требования к укрывным материалам:

• светопроницаемость;
• легкость;
• гибкость;
• прочность;
• долговечность;
• способность рассеивать свет, снижая вредное УФ-излучение;
• простота ухода и ремонта;
• экономичность.

Каждый огородник выбирает покрытие исходя из своего опыта и бюджета.

Полиэтиленовая пленка

Традиционный материал для укрытия теплиц, который хорошо сохраняет тепло и влагу, пропускает достаточно солнечного света. Из минусов — срок эксплуатации не более 2-3 лет, неустойчивость к механическим повреждениям, необходимость снимать на зиму.

Армированная пленка

Более совершенный материал, чем обычная полиэтиленовая пленка. Армирование полимерной сеткой и добавки стабилизаторов придают высокую прочность, морозостойкость, устойчивость к ультрафиолету. Помимо этого за счет некоторой паропроницаемости снижается образование конденсата, уменьшается интенсивность развития плесени на поверхности.

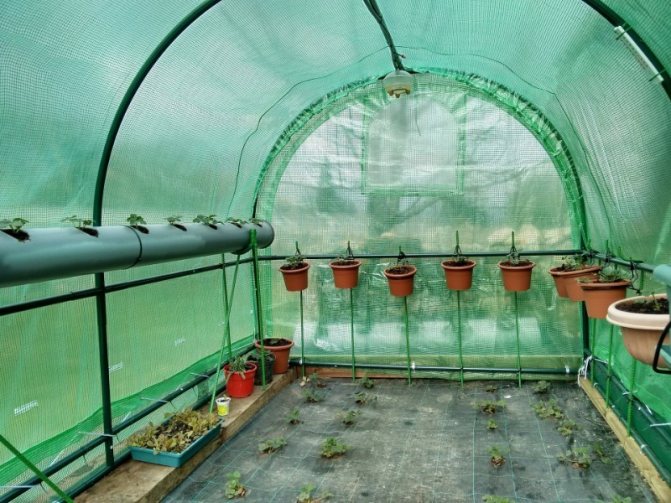

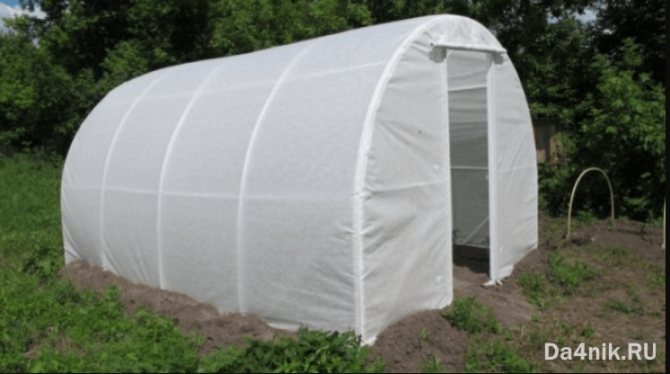

Агроволокно

Это нетканый материал, который обладает способностью пропускать воздух, свет, воду и сохранять тепло. Сочетание качеств позволяет использовать его для выращивания растений в теплице.

Спандбонд — другое название агроволокна. Для укрытия грядок используют белый спандбонд, для мульчи — черный, почти не пропускающий свет.

Прочность и долговечность укрывного материала зависит от его плотность. Для теплиц рекомендуется использовать спандбонд с удельным весом не менее 50 г/м².

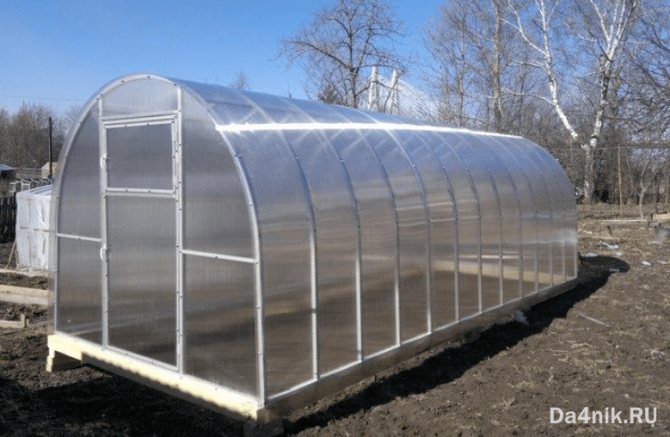

Сотовый поликарбонат

Листовой материал, имеющий ячеистую структуру, дополнительно придает сооружению жесткость и устойчивость. Хорошо пропускает свет, обладает низкой теплопроводностью и достаточной морозостойкостью, поэтому часто используется для строительства круглогодичных теплиц.

При монтаже важно соблюдать ориентированность ребер жесткости, крепление проводить с максимальным сохранением герметичности покрытия. Для выполнения соединительных узлов производится различный крепеж — специальные термошайбы, профили, стяжные ленты и краб-системы.

↑ Выбор пропиленовых труб для сооружения теплицы

Даже в обычном строительном магазине, не говоря о больших супермаркетах, имеется достаточный выбор разновидностей пропиленовых труб, начиная от самых дешёвых, заканчивая дорогими. Так как основное предназначение материала – это установка труб для подачи газа, горячей и холодной воды, то их устойчивость к напору и давлению при обустройстве теплицы не главные критерии. Для качественной теплицы важны толщина и диаметр стенок труб.

Конечно, трубы из металла служат дольше. Но чтобы избежать деформации теплицы и под них нужно устанавливать подпорки.

Если для покрытия будет использоваться поликарбонат, то выбирают трубы с большим диаметром. При использовании полиэтиленовой плёнки достаточно небольшого диаметра труб.

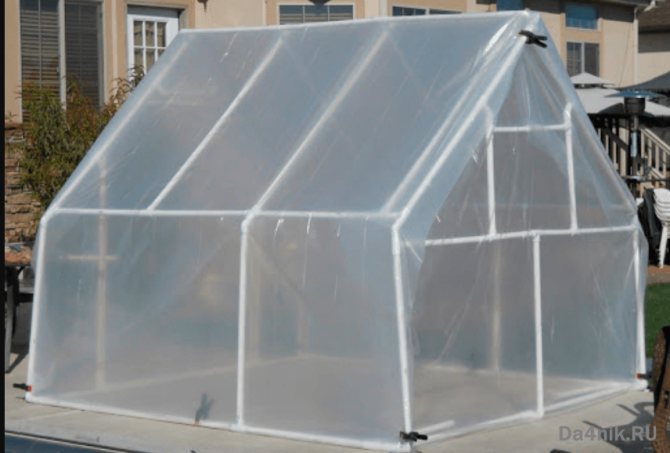

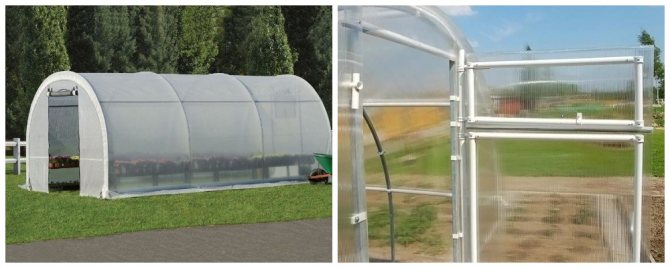

Варианты теплиц из пластиковых труб

Гибкость полимерных труб — ценное качество, которое позволяет строить теплицы арочной формы. Преимущества округлой конфигурации состоит в том, что любой укрывной материал крепится без раскроя прямо поверх конструкции. Покрытие без лишних резов более герметично, лучше сохраняется тепло, стыки меньше подвержены разрушительному воздействию среды.

Из полимерных труб можно построить не только арочные конструкции, но и любой другой формы. Для придания жесткости пространственный каркас должен быть усилен перемычками и раскосами и хорошо закреплен в грунте.

Все элементы настоящей теплицы

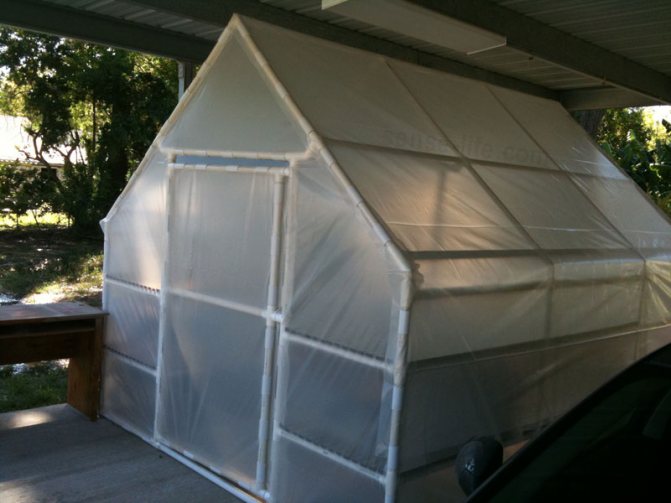

Теплица из труб ПВХ своими руками собирается достаточно быстро, с минимальным набором инструментов и при этом для покрытия используется как полиэтиленовая пленка, так и поликарбонатные листы.

Оговоримся сразу, теплица из ПВХ труб обычно имеет небольшой размер и не предназначена для всесезонного использования, это скорей парник для выращивания ранней рассады.

Но тем не менее, у такой теплицы есть все элементы самой настоящей теплицы, это:

• Фундамент;
• Каркас;
• Покрытие.

Теплица из труб – материал диктует форму

Теплица своими руками из ПВХ труб может быть изготовлена за одни выходные с минимальными затратами. Давайте сегодня построим такую теплицу и рассмотрим различные варианты ее устройства, как по креплению каркаса, так и по устройству покрытия. Перед тем как приступить к работе мы должны сразу оговорить одно условие, теплица из ПВХ труб может иметь только арочную форму. Почему?

Давайте рассмотрим на примере.

• Возьмем кусок трубы ПВХ, что обычно используется для холодной и горячей воды, размером приблизительно 1000 мм;
• Уложим трубу на две опоры так, чтобы концы трубы лежали на опорах, а середина была свободна;
• Слегка надавите на центр трубы. Что происходит? Правильно, она провисает.

Если нам потребуется ПВХ теплица с прямыми стенками, в данном случае нам придется устраивать дополнительные ребра жесткости и упоры, а это нежелательно, для этого лучше подойдет теплица из ПВХ профиля, но это уже совсем другой вопрос.

• А теперь согните слегка трубу так, чтобы образовалась своеобразная дуга;
• Если закрепить трубу в данном положении и надавить на нее в центральной части будет видно, что труба стала намного упруже;
• Действует обычная система арки. Думаем, вопросов больше нет. Приступим.

Теплица из полипропиленовых труб: пошаговый монтаж

К строительству приступают после разработки чертежа конструкции и расчета основных материалов. Рекомендуемый шаг дуг — 1 м, перемычек — 50 см. Раскосы ставят в углах и через каждые 4-6 м длины.

Выбор места

Для успешного выращивания растений важно правильно выбрать место для крытого огорода. Площадка должна быть ровной, с небольшим южным уклоном.

Не желательно, чтобы с солнечной стороны были высокие деревья, сплошные изгороди или стены. А вот от северных ветров они хорошо защищают, поэтому как пристройка к сараю или дому с южной стороны теплица вполне уместна.

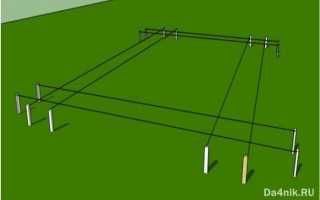

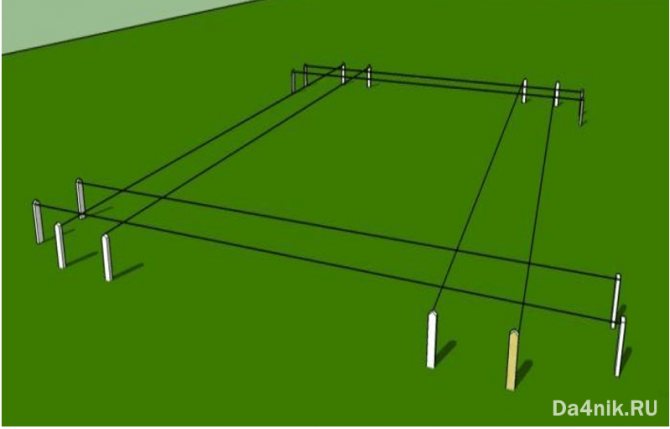

Разметка

Для разметки понадобятся 2 рулетки, колышки или арматура, угольник, шнурок. Чтобы не потерять размеченные оси сооружения, за границами теплицы можно установить обноски из дощечек или реек.

Сначала размечают одну из длинных сторон, ставят угловые колья и натягивают шнурок. Для прямого угла используют угольник. Перпендикулярно натянутому шнурку отмеряют ширину теплицы, забивают временно 2 колышка. Проверяют равенство диагоналей и корректируют положение точек.

Монтаж нижней обвязки

Опорная рама придает всему сооружению жесткость, выполняет функции ограждающей конструкции и служит основанием для крепления укрывных материалов. Ее изготавливают из доски, бруса, металлической профильной трубы.

Порядок монтажа нижней обвязки:

1. Нарезать материал по размерам теплицы.
2. Собрать короб.
3. Уложить обвязку на землю по разметке.
4. По углам и через каждые 100 см вбить в грунт арматуру на глубину 50-80 см. Выступающая часть должна иметь высоту не менее 50 см.
5. Закрепить штыри к брусу накладками, к металлическому профилю можно приварить.

Предварительно все материалы обрабатывают от гниения или коррозии. Для дерева используют антисептические пропитки, битумные мастики. Металл покрывают грунтовкой.

Преимущества и недостатки полипропиленовых труб

Полимер — относительно новый синтетический материал, по сравнению с деревом и бетоном. Он прочен к механическим воздействиям и атмосферным осадкам.

С недавнего времени, из полипропилена стали изготавливаться трубы, которые быстро обрели популярность, так как стоят не дорого, и имеют отличные эксплуатационные характеристики. По диаметру полипропиленовые трубы бывают от 20 до 1200 мм.

За свои положительные качества, полипропилен широко используется при изготовлении парников и теплиц.

Преимущества	Недостатки
Прост в обработке	Плохо переносит солнечный свет
Специальные фитинги позволяют делать складной вариант, что удобно при хранении	Несмотря на то, что небольшой вес труб — это положительное качество, однако, при сильном ветре сооружение может переворачиваться
Конструкция из труб ПВХ жёсткая, и не требуется дополнительное усиление
Отлично противостоит коррозии, гниению и атмосферным воздействиям
Срок службы не менее 10 лет
Трудно воспламеняется
Податливый, возможно изготавливать любые конструкции
Имеет небольшой вес, чтобы очень удобно при транспортировке
Экологичен

Сборка каркаса из труб

Вариантов монтажа несколько:

• 1 способ. Каркас собрать полностью на фитингах с помощью сварки.
• 2 способ. Нарезать арки из труб, насадить их на штыри. Для дополнительной жесткости поставить стойки из дерева с коньковой перекладиной.
• 3 способ. Арки и соединить с перемычками мебельными болтами.
• 4 способ. Скрепить трубы между собой стяжными пластиковыми хомутами.

Арочный парник крепление хомутами

Сварной каркас

Наибольшей прочностью и устойчивостью обладает каркас, изготовленный с помощью сварки. Понадобятся рулетка, маркер, ножницы, паяльник по полипропилену, фитинги — крестовины, тройники и уголки.

Последовательность работ:

1. Трубы нарезают на отдельные короткие элементы согласно чертежу.
2. Разогревают насадки на паяльнике до нужной температуры. Для полипропилена она составляет 260-300°С.
3. На одну насадку надевают трубу, на другую фитинг.
4. Выжидают определенное время, которое указано производителем сварочного оборудования в инструкции.
5. Снимают нагретые элементы и прижимают без усилия.

Через несколько секунд в результате полимеризации соединение приобретает прочность.

Сваривают последовательно мелкие конструкции в более крупные. Начинают с верхних элементов, затем переходят на нижние. Таким образом заготавливают каркас для установки на обвязку. Можно сначала сварить отдельные большие секции, а потом уже соединить их по месту.

Сборный каркас

Сборные каркасы не такие прочные и жесткие, как сварные. За счет того, что трубы имеют круглое сечение, при сборке образуется некоторый люфт. Тем не менее, для сезонного использования они вполне пригодны, к тому же сварочный аппарат есть далеко не у всех огородников.

Сборку проводят последовательно:

1. Устанавливают и крепят арки.
2. Снизу прокладывают перемычки, соединяют с арками болтами или хомутами.
3. Для придания жесткости в плоскости фронтона и боковой стенки монтируют раскосы.

Крепеж должен располагаться таким образом, чтобы укрывной материал при укладке не повредить.

Двери, форточки

Рабочие проемы устраивают в торцах теплицы, где можно обеспечить отдельные коробки для навешивания дверного полотна и форточки. Для их изготовления используют доски, металлические или те же полимерные трубы.

Некоторые рачительные хозяева приспосабливают для этих целей старые оконные рамы или двери, что тоже неплохо экономит бюджет. Коробки прочно крепят к нижней обвязке и каркасу фронтонов посредством перемычек и раскосов. Для навешивания деревянного полотна используют петли, а для конструкций из труб — пластиковые крепежные клипсы.

Монтаж укрывного материала

Наиболее просто закрепить на готовом каркасе пленочные покрытия. Их раскладывают поверх теплицы, слегка натягивают и прикручивают саморезами к нижней обвязке через деревянные накладки или штапики. Отдельные полотнища накладывают друг на друга с нахлестом 30 см, стыки заклеивают скотчем.

Для крепления пленки к трубам используют заводские или самодельные клипсы. Их можно изготовить из обрезков труб или пластиковых бутылок. Вдоль детали делают разрез, а при монтаже соединения края клипсы отгибают и надевают ее на трубу поверх пленки. Не нужно делать лишних отверстий, крепление герметичное и достаточно прочное.

Сотовый поликарбонат — более жесткий материал, чем пленки, дополнительно придает теплице устойчивость. Он долговечен, не боится мороза, хорошо сохраняет полимерный каркас от ультрафиолета.

Крепят поликарбонат к полипропиленовым трубам с помощью кровельных саморезов. На кромки, где возможно попадание влаги, устанавливают защитные профили.

Правила крепления поликарбоната

Укрывной материал

Посмотрев, как «играет» каркас всеми своими ребрами, решили, что есть два варианта его накрытия: толстый поликарбонат или пленка. Мы остановились на пленке, т.к. это и намного дешевле и, по нашему опыту, надежней. Для начала заклеили торцы, используя строительный фен и малярный валик. А потом начали подготовку большого полотнища пленки для всей теплицы. Нарезали 4 листа пленки по 6,3 м и склеили с нахлестом в 5 см. Получилось полотнище 6.3×11,7 м.

Закрепили пленку сначала по коньку теплицы, предварительно определив центр полотна пленки. А далее не составило большого труда приварить это полотнище к боковинам с помощью фена и валика. Для того чтобы пленка меньше «парусила», через каждый сектор теплицы перебросили пластиковую ленту и закрепили ее на доске обвязки. Потом дополнительно этой же лентой при помощи степлера закрепили пленку внизу.

Технология сборки

Возведение каркаса начинается с установки вертикальных опорных штырей – кусков арматуры длиной 70 – 80 см. Минимум 50 см этого прута должны быть заглублены в почву или укреплены в конструкции фундамента. На торчащий наружу конец арматуры как на шпильку надевается пластиковая труба. Такой вид крепления доказал свою прочность и надежность, он выдерживает сильный ветер, дождь и снег. Лучше, если арматура будет армированной и ее диаметр позволит плотно насадить трубу. Длина шпильки должна быть не менее 15 – 20 см, тогда никаких дополнительных креплений саморезами производить не нужно.

Сборка теплицы

После того, как установлены все дуги, их нужно связать ребрами жесткости. Сначала монтируется центральный верхний ряд, затем равномерно закрепляются боковые детали. Дуги ставят на расстоянии не более одного метра, а горизонтальные ребра жесткости должны иметь шаг 50 – 60 см.

Двери и фрамуги навешиваются в последнюю очередь, уже после покрытия теплицы поликарбонатом или пленкой. Каркас двери или форточки заранее снабжается петлями и замками, а также затягивается пленкой (закрывается поликарбонатом). Полностью готовые детали навешиваются с торцов.

Готовая теплица

Облицовка сотовым поликарбонатом

В настоящее время все более востребованным при устройстве теплиц становится сотовый поликарбонат. Он привлекает своей прочностью, устойчивостью к атмосферным влияниям. Он достаточно гибок, легок в монтаже, а также легко раскраивается. Его панели можно установить на любой каркас, в том числе и из полипропиленовых труб.

Срок службы поликарбоната на несколько лет дольше пленки, но он значительно дороже нее.

Для соединения панелей между собой понадобятся специальные профили.

Для продольного соединения листов между собой подходят разъемные полимерные профили. Они напоминают кабель-канал и состоят из закрепляемой на каркас базы и закрывающей ее крышки.

Неразъемные пластиковые профили используются при устройстве легких парников, так этот тип соединения недостаточно прочен. Этот профиль в своем сечении напоминает сечение двутавра. Соединение панелей производится путем завода их кромок в боковые пазы профиля. Возможно применение аналогичного алюминиевого профиля.

Крепеж листов к каркасу осуществляется при помощи кровельных саморезов в комплекте с термошайбами. Необходимость использования данного типа крепежа объясняется способность поликарбоната реагировать на изменения температуры сжатием и расширением. При применении жесткого крепления, листы поликарбоната быстро выйдут из строя. Важным условием монтажа поликарбоната является перпендикулярная установка его листов к земле. В этом случае вода, образовавшаяся внутри сот, свободно стечет и не замерзнет зимой.

Виды теплиц

Парники классифицируют по форме, сезонности, наличию обогрева и применяемым укрывным и каркасным материалам. Для каркаса из пластиковых труб подходят следующие виды конструкции:

• пристенная;
• двускатная;
• многоугольная или купольная;
• арочная.

Пристенные конструкции возводят у южной или юго-западной стены строения. Здание в течение дня прогревается солнечным светом и отдает свое тепло ночью. В таких парниках создается благоприятный микроклимат для роста растений. Пристенная конструкция – самая бюджетная.

Недостаток – воздействие атмосферных осадков на стену и трудность обеспечения хорошего проветривания.

Теплица из пластиковых труб с двускатной крышей – самая популярная конструкция. Надежный каркас обеспечивает устойчивость к снеговым и ветровым нагрузкам. Двускатная крыша позволяет проникать большему количеству солнечных лучей. Боковые стены могут быть наклонными, это позволит снегу легко скатываться с крыши. На торцах двускатных теплиц обустраивают двери и форточки.

Многоугольная или купольная конструкция повторяет форму шара. Это увеличивает пространство и поглощает большое количество солнечного света. Водопроводные пластиковые трубы позволяют прочно соединить большое количество соединительных элементов при помощи пайки.

Арочная конструкция отличается прочностью, устойчивостью и простотой монтаж. Такую теплицу легко соорудить из водопроводных пластиковых труб своими руками. Располагают арочную конструкцию с севера на юг. Так боковые стены поглощают полезный утренний и вечерний солнечный свет.

Недостатком арочной формы является скопление снега на поверхности в зимнее время. Избавиться от этой проблемы поможет стрельчатая форма крыши, с которой снег будет скатываться самостоятельно.

Устройство торцов и покрытия из пленки

Торцы лучше собрать из бруса, заранее обработанного антисептиком. Он защитит дерево от гнилостных бактерий.

Закрепить пленку на брус удобнее при помощи тонкой деревянной рейки с использованием саморезов. Вместо дерева допустимо применение полипропиленовых труб. В этом случае отрезки труб нужной длины устанавливаются вертикально на торцы с обеих сторон двери. Крепление снизу выполняется на арматурные прутья, а сверху к арке при помощи заранее одетых тройников. Дверка собирается из обрезков труб и крепится к коробке при помощи фитингов или своеобразных шарниров, изготовленных из труб большего диаметра.

Собранный своими руками парник из полипропиленовых труб обшивается армированной пленкой. Обычный полиэтилен использовать не стоит, так как срок его службы невелик.

Для более точной раскройки полотна ее необходимо выполнять непосредственно по теплице. Длина полотнищ пленки должна превышать длину арок на 30-40 см. Это необходимо для заправки пленки под обвязку. Крепление к деревянным элементам осуществляется через рейки, а к ребрам арки при помощи пластиковых зажимов, изготовленных из коротких отрезков труб большего диаметра. В нарезанных трубках просто выпиливают небольшой участок по ее длине. В результате получается достаточно упругий зажим, удобный в использовании.

Плюсы и минусы пластиковых труб

Материалы для парника должны обладать долговечностью и стойкостью к погодным условиям. Выбрав для основания конструкции пластиковые трубы, можно получить следующие преимущества:

• простота монтажа;
• износостойкость и устойчивость к температурным перепадам и механическим воздействиям;
• податливость материала в обработке, это позволяет собрать сооружение различной формы;
• возможность создавать разборные конструкции;
• легкий вес;
• срок эксплуатации до 50 лет, что гарантирует долговечность;
• огнеупорный материал с трудом поддается возгоранию;
• состав не изменяется при воздействии погодных факторов;
• бюджетный материал снижает стоимость конструкции;
• не требуется обработка лакокрасочными и защитными средствами;
• привлекательный внешний вид.

Единственным недостатком основания для парника из пластиковых труб является низкая стойкость конструкции к шквалистому ветру и снегопадам. Под их воздействием теплица может обрушиться.
