В холодное время года обогрев помещений становится важной задачей, и создание обогревателя из греющего кабеля может быть хорошим решением. В этой статье мы рассмотрим, как изготовить такой обогреватель, его принцип работы, а также плюсы и минусы использования устройства. Вы узнаете, на что обратить внимание при выборе материалов и какие меры безопасности соблюдать при эксплуатации самодельного прибора. Эта информация поможет сэкономить на отоплении и создать эффективный и безопасный источник тепла в вашем доме.
Принцип работы самодельного обогревателя из греющего кабеля
В целом, самодельный обогреватель функционирует так же, как и любое другое подобное устройство: подключаете его к электросети – начинается обогрев, отключаете – устройство остывает.
Если углубиться в детали, необходимо разобраться в работе греющего кабеля, его типах и технологии установки. Принцип его работы схож с ТЭНом: он преобразует электрическую энергию в тепло. Однако конструкция здесь совершенно иная.

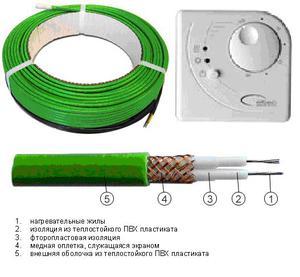

Кабель состоит из трех основных компонентов:
- Греющая жила, которая может быть одной или двумя, находится внутри. Она изготовлена из специального металлического сплава с определенным сопротивлением, которое зависит от модели.
- Греющая жила защищена оболочкой, а сверху располагается экран. Его материал также варьируется в зависимости от модели. Например, экран может быть выполнен из цельного алюминиевого слоя или сетчатой медной оплетки.
- Внешняя оболочка сделана из поливинилхлорида, который защищает внутренние элементы от влаги и контакта с обогреваемыми поверхностями, такими как водопроводные трубы.
Важно отметить, что греющий кабель отличается от обычного ТЭНа своей гибкостью. Его можно обматывать вокруг труб, формировать в виде змейки или придавать другие формы, но избегать резких изгибов.
Гибкость позволяет создавать обогреватели из греющего кабеля и керамической плитки, наматывая его на отделочный материал слоями. Однако не все виды нагревателей подходят для такой конструкции. Существуют кабели, которые можно резать, и те, которые нельзя. Это влияет на размеры каркаса обогревателя. Например, 10 метров провода, который нельзя укоротить, не получится намотать на маленькую керамическую плитку, и для обогревателя потребуется более крупное основание.
Греющие кабели делятся на два основных типа: резистивные и саморегулирующиеся. Первый тип является самым доступным по цене и предназначен для обогрева труб диаметром до 40 мм, а также широко используется для создания электрических теплых полов. Резистивный провод можно укладывать спиралью, змейкой или ленточным методом, но без резких перегибов и сильного натяжения. Его особенностью является постоянный нагрев на всем протяжении, пока подается электрический ток. Для таких систем желательно использовать датчики, которые реагируют на температуру и управляют включением и отключением, предотвращая перегрев.
Резистивные греющие кабели бывают трех типов:
- Одножильный кабель содержит одну греющую жилу, покрытую внутренней изоляцией, затем идет медная оплетка и наружная изоляция. Максимальная температура нагрева составляет +65 °C. Резать его нельзя, так как сокращение длины увеличивает сопротивление, что приводит к перегреву и плавлению изоляции. Это не лучший выбор для самодельного обогревателя, так как придется использовать всю длину, например, 10 или 15 метров, предусмотренных производителем, что сделает обогреватель слишком большим.
- Двухжильный греющий провод устроен аналогично, но содержит две нагревательные жилы, каждая из которых имеет свой изоляционный слой. Сверху располагается третья оголенная дренажная жила. Все элементы защищены алюминиевым экраном и внешней изоляцией. Резать его также нельзя.
- Зональный резистивный провод имеет две изолированные токопроводящие жилы, на которые намотана греющая спираль. Каждые 2 метра она соединяется с токоведущими жилами, что позволяет делать надрезы. Двухметровый кусок идеально подойдет для небольшого обогревателя.
Из всех трех типов для создания обогревателя лучше всего выбрать зональный резистивный кабель.

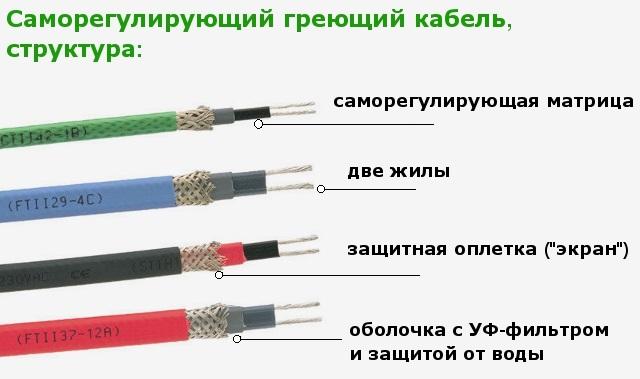

Греющий саморегулирующий кабель работает по другому принципу. Между двумя изолированными токопроводящими жилами находится саморегулирующаяся полупроводниковая матрица. При изменении внешней температуры она меняет свое сопротивление, что позволяет регулировать подачу тока на жилы, тем самым увеличивая или уменьшая нагрев.
Сборка обогревателя из саморегулирующего кабеля считается оптимальным вариантом. Такой провод можно резать на куски, и система работает без температурных датчиков, так как сама регулирует уровень нагрева.
Важно! При укладке или намотке резистивный кабель не должен пересекаться, так как в этих местах может произойти перегрев, плавление изоляции и пробой. Саморегулирующийся провод не боится пересечений, что еще раз подтверждает его преимущества как идеального элемента для самодельного обогревателя.
Эксперты в области отопления утверждают, что создание обогревателя из греющего кабеля — это доступный и эффективный способ обеспечить тепло в помещении. Для начала необходимо выбрать качественный греющий кабель, который соответствует требованиям по мощности и длине. Затем важно правильно рассчитать необходимую площадь обогрева и подготовить основание, на которое будет укладываться кабель. Специалисты рекомендуют использовать теплоизоляционные материалы, чтобы минимизировать потери тепла. При монтаже кабеля следует соблюдать все меры безопасности, включая правильное подключение к электросети. В завершение, важно протестировать устройство, чтобы убедиться в его эффективности и надежности. Такой подход позволит не только сэкономить на отоплении, но и создать комфортные условия в доме.
https://youtube.com/watch?v=JU7HYZWCkWY
Плюсы и минусы обогревателя из нагревательного кабеля
Самодельный обогреватель для многих кажется выгодным изобретением с экономической точки зрения. Однако с учетом того, что греющий элемент придется покупать, расходы не всегда оправданы. Из плюсов такого обогревателя можно выделить:
- Безопасность. Греющий элемент заключен в защитную оболочку, что исключает получение ожога или поражения током.
- Простота изготовления. Например, чтобы собрать обогреватель из керамогранита и греющего кабеля, достаточно нагревательный элемент намотать на плиту, являющейся основой изделия, и подключить сетевой провод с вилкой.
- Обширная область использования. Обогреватель можно применять на улице для отогрева труб, внутри влажного или запыленного помещения.
Недостатков больше у самоделки из резистивного кабеля. Обычный одно- и двухжильный провод нельзя резать кусками. Без датчиков и блока управления невозможно регулировать температуру нагрева. В точках соприкосновения витков происходит перегрев, плавится изоляция. От скачков напряжения токоведущая жила способна перегореть. При использовании саморегулирующегося кабеля недостаток у обогревателя только один, это его высокая стоимость.
| Этап работы | Описание действия | Необходимые материалы/инструменты |
|---|---|---|
| 1. Планирование и расчет | Определите площадь обогреваемой поверхности, необходимую мощность обогревателя, тип греющего кабеля (резистивный или саморегулирующийся) и способ его укладки. | Рулетка, калькулятор, схема помещения, данные о теплопотерях (при необходимости). |
| 2. Выбор греющего кабеля и комплектующих | Подберите греющий кабель с учетом рассчитанной мощности, терморегулятор, датчик температуры, монтажную ленту или сетку, гофрированную трубу для датчика. | Греющий кабель, терморегулятор, датчик температуры пола, монтажная лента/сетка, гофрированная труба, соединительные муфты (если кабель отрезной). |
| 3. Подготовка поверхности | Очистите поверхность от пыли и мусора, выровняйте ее при необходимости. Нанесите теплоизоляционный слой (например, экструдированный пенополистирол) для уменьшения теплопотерь. | Веник/пылесос, шпатель, строительный уровень, теплоизоляционный материал, клей для теплоизоляции. |
| 4. Укладка греющего кабеля | Разложите греющий кабель по поверхности с равномерным шагом, закрепляя его монтажной лентой или сеткой. Избегайте пересечений и острых изгибов кабеля. Установите датчик температуры в гофрированной трубе между витками кабеля. | Монтажная лента/сетка, ножницы, гофрированная труба, отвертка (для крепления ленты). |
| 5. Подключение к электросети | Подключите греющий кабель к терморегулятору согласно схеме производителя. Подключите терморегулятор к электросети через отдельный автоматический выключатель. Проверьте сопротивление кабеля мультиметром. | Отвертки, кусачки, индикаторная отвертка, мультиметр, автоматический выключатель, клеммные колодки. |
| 6. Заливка стяжки или укладка напольного покрытия | После проверки работоспособности системы, залейте стяжку или уложите напольное покрытие (плитка, ламинат и т.д.) поверх греющего кабеля. Дождитесь полного высыхания стяжки перед первым включением. | Материалы для стяжки/напольного покрытия, инструменты для укладки, строительный миксер (для стяжки). |
| 7. Тестирование и настройка | Включите обогреватель, установите желаемую температуру на терморегуляторе. Проверьте равномерность нагрева поверхности и корректность работы системы. | Терморегулятор, термометр (для контроля температуры поверхности). |
Интересные факты
Вот несколько интересных фактов о том, как сделать обогреватель из греющего кабеля:
-
Принцип работы: Греющий кабель работает по принципу преобразования электрической энергии в тепловую. Когда через кабель проходит электрический ток, он нагревается и излучает тепло. Это позволяет использовать его для обогрева помещений, полов или даже водопроводных труб в зимний период.
-
Экономия энергии: Самодельные обогреватели из греющего кабеля могут быть более энергоэффективными, чем традиционные обогреватели. При правильном расчете мощности и использовании терморегуляторов можно значительно снизить потребление электроэнергии, поддерживая комфортную температуру в помещении.
-
Универсальность применения: Греющий кабель можно использовать не только для создания обогревателей, но и для обогрева полов, стен, а также для предотвращения замерзания труб. Это делает его универсальным решением для различных задач в домашнем хозяйстве, особенно в регионах с холодным климатом.
https://youtube.com/watch?v=173q9UqK0EU
Читайте также:
Как сделать обогреватель из греющего кабеля
Наличие внешней изоляции на нагревательном элементе значительно упрощает процесс сборки обогревателя. Поскольку токоведущие жилы не соприкасаются напрямую с основой, в качестве последней можно использовать даже металлический каркас. Это означает, что нет необходимости наматывать элемент на керамогранит, асбест или другие диэлектрики.

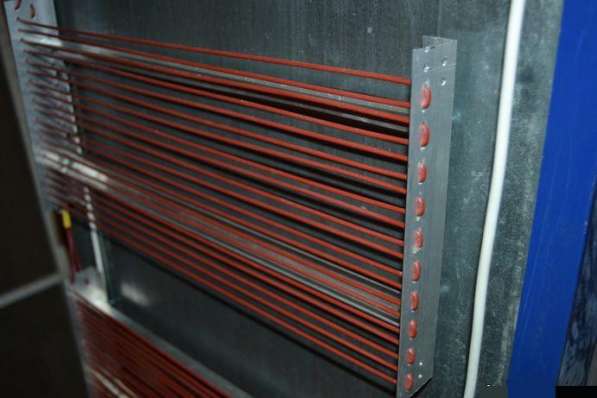

В качестве основы можно взять прямоугольную алюминиевую рамку. В противоположных углах рамки сверлят отверстия и протягивают нагревательный элемент. Нити не следует сильно натягивать, допускается небольшое провисание.
Если используется двухжильный греющий резистивный кабель, то с одной стороны соединяют токоведущие жилы и устанавливают фасонную заглушку. На другом конце к жилам подключают сетевой провод. Для регулировки температуры систему дополняют датчиками и устанавливают регулятор.
Одножильный резистивный кабель наматывают так, чтобы оба его конца оказались с одной стороны обогревателя. К каждой жиле подключают сетевой провод.
Важно! Все оголенные контакты необходимо изолировать термоусадочной трубкой. Ее можно использовать вместо фасонной заглушки, если вы хотите сэкономить.
Подключение резистивного и саморегулирующегося кабеля к сетевому проводу осуществляется с помощью клемм:
- Сначала на конце кабеля срезают ножом наружную изоляцию. Если жилы две, одну из них укорачивают на 2 см и раздваивают.
- С жилы снимают внутреннюю изоляцию, надевают термотрубку малого диаметра и сдвигают ее дальше по жиле. Затем на кабель надевают кусок толстой термотрубки, которая будет выполнять роль внешней изоляции.
- Зачищенный конец жилы вставляют в одну сторону прессовочной гильзы и зажимают клещами. В другой конец гильзы вставляют оголенный конец сетевого провода и также зажимают клещами. То же самое проделывают со второй греющей жилой.
- После того как гильзами к жилам будет подключен сетевой провод, сначала закрывают оголенные контакты малыми термотрубками и прогревают феном. Затем надевают термотрубку большего диаметра, чтобы изолировать весь узел, и также прогревают феном.
После завершения подключения можно попробовать включить сетевой провод в розетку. Если все выполнено правильно, обогреватель начнет функционировать.
Техника безопасности
Наличие изоляции на нагревательном элементе делает обогреватель полностью безопасным. Единственным условием является бережное отношение. Возле обогревающего устройства нельзя разводить огонь, выполнять резку и заточку метала, другие работы, которые способны повредить изоляцию. Если это случится, обогреватель выйдет из строя. Возможен вариант поражения током. Поврежденный нагревательный элемент отремонтировать нельзя, придется только менять.
-
Читайте также:
https://youtube.com/watch?v=PfLseF80SA0
Заключение
Обогреватель, выполненный из греющего кабеля, выглядит не слишком привлекательно в интерьере квартиры. Подобное устройство больше подходит для использования в гараже или других хозяйственных помещениях. В жилом пространстве его можно замаскировать за занавеской или другим барьером, однако это негативно скажется на его способности эффективно обогревать комнату.
Выбор и покупка греющего кабеля
При выборе греющего кабеля для самостоятельного изготовления обогревателя необходимо учитывать несколько ключевых факторов, чтобы обеспечить его эффективность и безопасность. Греющие кабели бывают различных типов, и каждый из них имеет свои особенности, которые влияют на их применение.
Первым шагом в выборе греющего кабеля является определение его назначения. Существуют два основных типа греющих кабелей: саморегулирующиеся и резистивные. Саморегулирующиеся кабели автоматически регулируют свою мощность в зависимости от температуры окружающей среды, что делает их более энергоэффективными и безопасными. Резистивные кабели, в свою очередь, имеют фиксированную мощность и могут перегреваться, если не будут правильно установлены и использованы.
Следующим важным аспектом является мощность греющего кабеля. Она измеряется в ваттах на метр (Вт/м) и зависит от того, какую площадь вы планируете обогревать. Для расчета необходимой мощности можно использовать формулу: мощность (Вт) = площадь (м²) × требуемая мощность на 1 м² (Вт/м²). Обычно для обогрева помещений требуется от 100 до 200 Вт/м², в зависимости от уровня теплоизоляции и климатических условий.
Также стоит обратить внимание на длину кабеля. При покупке греющего кабеля важно учитывать, что его длина должна соответствовать площади, которую вы собираетесь обогревать. Не забывайте, что кабель не должен быть слишком коротким, чтобы избежать перегрева, и не слишком длинным, чтобы не терять эффективность из-за избыточного сопротивления.
При выборе греющего кабеля также следует учитывать его защиту от влаги и механических повреждений. Для установки в помещениях с повышенной влажностью, таких как ванные комнаты или кухни, рекомендуется использовать кабели с защитой IP67 или выше. Это обеспечит долговечность и безопасность эксплуатации.
Не менее важным является выбор производителя. Рекомендуется приобретать греющий кабель от известных и проверенных брендов, которые предоставляют гарантии на свою продукцию. Это поможет избежать покупки некачественного товара, который может привести к поломкам или даже пожару.
Наконец, перед покупкой греющего кабеля стоит ознакомиться с отзывами пользователей и рекомендациями специалистов. Это поможет вам сделать обоснованный выбор и избежать распространенных ошибок при покупке.
-
Читайте также:
В заключение, выбор и покупка греющего кабеля — это важный этап в создании собственного обогревателя. Уделите этому процессу достаточно времени и внимания, чтобы обеспечить надежность и эффективность вашего устройства.
Вопрос-ответ
Какая мощность греющего кабеля нужна для обогрева труб?
Трубопроводы диаметром 40 – 60 мм обогревают термокабелем 24 ватта на метр. Трубопроводы большого диаметра 60 – 80 мм и канализационные трубы (110 мм) греют термокабелем в 30 ватт на метр. Трубы диаметром более 80 мм стоит обогревать кабелем мощностью 40 ватт/м и выше.
Что можно сделать из греющего кабеля?
Греющий кабель преобразует электрическую энергию в тепло, обеспечивая постоянный обогрев в нужных зонах. Такие системы часто используются для защиты от замерзания воды в трубах, а также для обогрева полов или даже грунта под фундаментом.
Можно ли держать постоянно включенным греющий кабель?
Заключение. Саморегулирующийся греющий кабель можно и нужно держать включенным постоянно в холодный сезон. Он безопасен, экономичен и надежен. Резистивные кабели требуют контроля, но с терморегулятором их также допустимо использовать круглосуточно.
Сколько градусов нагревается греющий кабель?
Классы саморегулирующихся греющих кабелей:
Среднетемпературные: выдерживают температуру до 190°C.
Высокотемпературные: рабочая температура до 250°C.
Такие кабели предназначены для промышленных задач, например, для нагрева нефтепроводов или больших емкостей с нефтепродуктами.
Советы
СОВЕТ №1
Перед началом работы обязательно ознакомьтесь с инструкцией по эксплуатации греющего кабеля. Убедитесь, что вы выбрали кабель, подходящий для вашего проекта, и следуйте рекомендациям производителя по установке и подключению.
СОВЕТ №2
При проектировании обогревателя учитывайте площадь, которую вы хотите обогреть. Рассчитайте необходимую мощность кабеля, чтобы обеспечить эффективный и равномерный обогрев. Обычно рекомендуется 100-150 Вт на квадратный метр.
СОВЕТ №3
Обязательно используйте термостат для контроля температуры. Это поможет избежать перегрева и сэкономить электроэнергию. Термостат также продлит срок службы вашего обогревателя.
СОВЕТ №4
Не забывайте о безопасности! Убедитесь, что все соединения надежны и защищены от влаги. Используйте изолирующие материалы и следите за тем, чтобы кабель не перегревался и не был поврежден.
