Как сделать буржуйку в гараж своими руками: чертежи и размеры

В холодное время года поддержание комфортной температуры в гараже становится важной задачей для автолюбителей и владельцев дач. Одним из эффективных решений является установка буржуйки на дровах, которая обеспечивает тепло и экономит на отоплении. В этой статье мы рассмотрим, как сделать буржуйку своими руками, предоставим чертежи и оптимальные размеры, а также обсудим плюсы и минусы самодельной конструкции. Также будет рассмотрен выбор печи и ее расположение, что поможет создать уютное и безопасное пространство в гараже.

Плюсы и минусы самодельной буржуйки для гаража

В большинстве случаев буржуйка представляет собой металлический ящик с дымоходом. Внутри она разделена на две зоны: топку и поддувало.

К основным преимуществам самодельной буржуйки можно отнести:

1. Быстрое нагревание гаража благодаря мгновенной отдаче тепла. Тонкие металлические стенки начинают раскаляться сразу после розжига, и уже через 5-10 минут после начала горения в помещении ощущается тепло.
2. Металлическая поверхность печи может использоваться как варочная панель для подогрева или приготовления пищи.
3. При креативном подходе буржуйка может стать стильным элементом интерьера гаража.
4. Для сжигания можно использовать любой вид твердого топлива. При установке специальной горелки буржуйка сможет работать на нефтепродуктах.
5. Независимо от расположения в гараже, тепло от буржуйки быстро распространяется по всему пространству.
6. В отличие от электрических обогревателей, печное отопление гаража будет более экономичным.

Однако стоит помнить, что буржуйка является источником повышенной опасности. В гараже часто находятся легковоспламеняющиеся материалы.

Важно! Баллоны с аэрозолями для ухода за автомобилем, бензин, солярка, масла и смазки относятся к категории взрывоопасных веществ. Необходимо максимально удалять и изолировать нефтепродукты от буржуйки.

Буржуйка имеет простой механизм регулировки горения, который осуществляется путем частичного закрытия заслонки дымохода и дверцы поддувала. Твердое топливо сгорает быстро, поэтому его необходимо регулярно подбрасывать в топку.

Создание буржуйки в гараже своими руками — задача, требующая внимательного подхода и знаний. Эксперты рекомендуют начать с тщательной проработки чертежей, которые помогут определить размеры и конструкцию устройства. Основные элементы, такие как топка, дымоход и корпус, должны быть четко спроектированы, чтобы обеспечить эффективное сжигание топлива и безопасность эксплуатации.

Важно учитывать, что для изготовления буржуйки потребуется качественный металл, способный выдерживать высокие температуры. Специалисты подчеркивают, что правильные пропорции и размеры деталей играют ключевую роль в работе устройства. Например, диаметр дымохода должен соответствовать мощности печи, чтобы избежать задымления.

Кроме того, эксперты советуют уделить внимание вентиляции в гараже, чтобы обеспечить приток воздуха для горения. Следуя рекомендациям профессионалов и тщательно планируя каждый этап, можно создать эффективную и безопасную буржуйку, которая станет надежным источником тепла в холодное время года.

https://youtube.com/watch?v=CzTemKPQK9Q

Какая буржуйка лучше для гаража

Принцип устройства мобильной печи практически одинаков, независимо от ее формы и размера. Однако все же один нюанс есть. Конструкция может иметь отличие обустройства топки в зависимости от используемого топлива. Точно сказать, какая будет лучшая буржуйка для гаража – невозможно. Здесь разумно выбирать с учетом доступности и дешевизны топлива:

1. Газовую буржуйку оснащают горелкой. Подачу газа осуществляют с баллона. Подводить газопровод в гараж от магистрали дорого, требуется оформление документации, вдобавок не всегда можно получить разрешение из-за несоответствия условий безопасности. В простейшем варианте используют баллон, на который ставят редуктор. Газ к буржуйке подают по шлангу. Горелку приспосабливают самодельную. Иногда энтузиасты собирают горелочный блок из конфорок газовой печи. Однако такой вариант опасен. Оптимально буржуйку оснастить горелкой заводского изготовления, где имеется автоматика отключения на случай аварии.
2. При желании можно соорудить даже электрическую буржуйку. Нагревательным элементом используют сухие ТЭНы, работающие без погружения в воду. Их располагают внутри топки. Саму буржуйку делают маленькой и из тонкого металла, чтобы стенки быстрее прогревались. Плюсом конструкции является отсутствие дымохода. В гараже не придется долбить стену или крышу для вывода трубы. Минус – большой расход электроэнергии. Чтобы прогреть гараж, потребуются мощные ТЭНы.
3. Чаще всего буржуйка ассоциируется с твердым топливом, и это так. Печки сваривают из листового металла, бочек, газовых баллонов, других емкостей. Обязательно наличие поддувала и топки. Камеры разделяют колосниками. Из гаража выводят дымоход, оснащенный регулировочной заслонкой. Встречаются печки в вертикальном и горизонтальном исполнении. Иногда их даже обкладывают красным кирпичом. Экран отражает тепло, защищает стены гаража от возгорания, если они сделаны из горючих материалов. В печке сжигают дрова, уголь, щепу, брикеты. Подойдет все, что горит.
4. Буржуйки для сжигания опилок устроены точно так, как и печки под твердое топливо. Однако есть маленькие отличия. Во-первых, топочную дверцу делают увеличенного размера. Через большое окошко удобнее лопатой засыпать опилки. Во-вторых, зольную камеру тоже увеличивают. Опилки горят быстрее дров. В поддувале будет собираться много золы, просыпающейся сквозь колосники. Еще одним моментом является немного видоизмененное разделение двух камер. Между колосниками выдерживают маленький зазор. Если щели будут большие, как и под твердое топливо, опилки сразу после загрузки из топочной камеры просыплются в поддувало.
5. Дизельные буржуйки работают на солярке. В топке печи располагают горелку – капельницу. Над буржуйкой сооружают накопитель в виде емкости, где непосредственно хранится запас жидкого топлива. Наличие дымохода обязательно, так как отработанные продукты нужно отводить на улицу. Недостаток конструкции в пожароопасности. Капающая солярка способна затухать, а потом резко вспыхивать, создавая большой клуб пламени.
6. По аналогу дизельной модели собирают своими руками буржуйку в гараж на отработке, где топливом используют слитое с автомобиля масло и другие ненужные ГСМ. Внутри топки устанавливают горелку. Поддувало желательно оснастить вентилятором для создания принудительной тяги. Минусом конструкции является та же пожароопасность, но еще добавляется взрывоопасность. Отработанные ГСМ не всегда чистые. Сюда попадают примеси воды, грязи. Каналы грелки забиваются, вода гасит огонь. Продолжающее поступать в горячую топку топливо вспыхивает, образуя сильный хлопок. Случались ситуации, когда им открывало дверцу топки, и пламя вырывалось наружу.

Каждый из рассмотренных вариантов буржуйки имеет право на существование. Какая модель лучше для гаража, здесь решать самому хозяину. Чаще всего востребована классика на твердом топливе.

Интересные факты

Вот несколько интересных фактов о том, как сделать буржуйку в гараже своими руками:

1. Эффективность сжигания: Буржуйки, особенно те, которые сделаны своими руками, могут быть очень эффективными в плане теплоотдачи. Правильная конструкция и использование качественных материалов позволяют достичь высокой температуры при минимальном расходе топлива. Это связано с тем, что буржуйки часто имеют прямую топку и могут использовать остатки дров или угля.

2. Простота конструкции: Буржуйка — это одна из самых простых печей для самостоятельного изготовления. Основные материалы, такие как металл и кирпич, легко доступны, а чертежи можно найти в интернете или разработать самостоятельно. Это делает буржуйку отличным проектом для начинающих мастеров.

3. Многофункциональность: Буржуйки могут не только обогревать помещение, но и выполнять другие функции. Например, на верхней поверхности можно готовить пищу или кипятить воду. Некоторые мастера даже добавляют к буржуйкам теплообменники для подогрева воды, что делает их еще более универсальными.

Эти факты подчеркивают не только практическую ценность буржуйки, но и ее привлекательность как проекта для самостоятельного изготовления.

https://youtube.com/watch?v=Dpc8JROr4yc

Из чего сделать буржуйку в гараж

Основным материалом для создания буржуйки служит металл. Альтернативы ему нет. Можно, конечно, построить кирпичную конструкцию, но в этом случае она больше будет напоминать печь, чем буржуйку.

Тем не менее, металл — это понятие довольно широкое. В качестве основного материала можно использовать листовую сталь толщиной 3-4 мм. Ее нарезают на части с помощью болгарки и сваривают в прямоугольную конструкцию.

Если у вас есть старая металлическая бочка или пустой газовый баллон, это уже готовый корпус для буржуйки. Нужно лишь вырезать отверстия для поддувала и топки, а также установить колосники.

В качестве дополнительных материалов желательно найти чугунные дверцы. Для поддувала подойдут меньшие по размеру, а для топки — более крупные. Если чугунные дверцы отсутствуют, их можно изготовить из листовой стали и прикрепить с помощью обычных дверных петель.

Колосники лучше всего использовать чугунные. В крайнем случае, можно взять арматуру диаметром 18-20 мм. Если и этого материала нет, подойдет металлическая плита толщиной не менее 10 мм, на которой нужно прорезать щели.

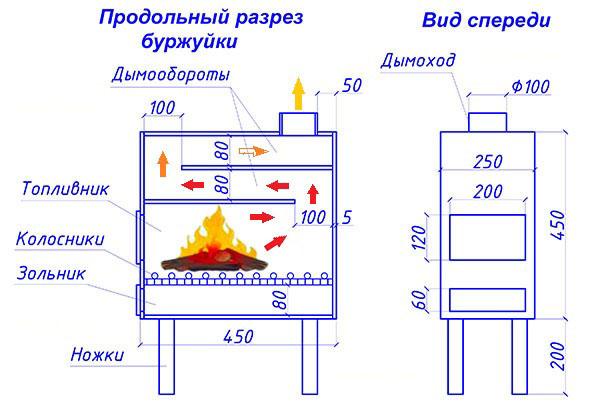

Чертеж буржуйки на дровах для гаража

Для изготовления буржуйки необходим чертеж. Здесь можно рассмотреть два варианта: прямоугольная печь из листового металла, и круглая конструкция из бидона, газового баллона или бочки. На схеме указаны оптимальные размеры буржуйки для гаража, но можно их изменить под свои требования.

https://youtube.com/watch?v=czZCmyINouY

Как сделать буржуйку для гаража своими руками

Для обработки металла вам понадобятся два ключевых инструмента: угловая шлифовальная машина и сварочный аппарат. Без этих устройств невозможно правильно собрать буржуйку для гаража. Выбор материалов будет зависеть от того, по какой технологии планируется изготовление печи.

Буржуйка в гараж из дисков

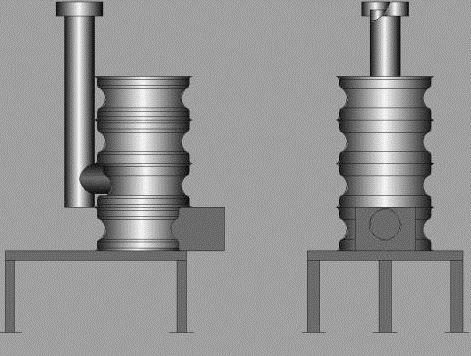

Под твердое топливо и опилки можно сварить своими руками маленькую буржуйку в гараж из отслуживших автомобильных дисков. Понадобится 4 элемента. Их соединяют между собой в стопку. Диск первого яруса будет зольной камерой. Днище заваривают листовым металлом. На верхней части приспосабливают колосники. В боковой части диска прорезают болгаркой окошко, крепят дверцу поддувала.

Диск второго яруса исполнит роль топки. На боковой стороне противоположно друг другу вырезают два отверстия. Одно окошко оснащают дверцей топки. На втором отверстии приспосабливают патрубок для соединения с дымоходом.

Диски третьего и четвертого яруса являются продолжением топки. Их просто ставят стопкой и сваривают между собой. Отверстие верхнего четвертого диска можно наглухо заварить, но лучше сделать съемную плиту. Через верх удобно засыпать опилки, если вдруг придется использовать их вместо дров.

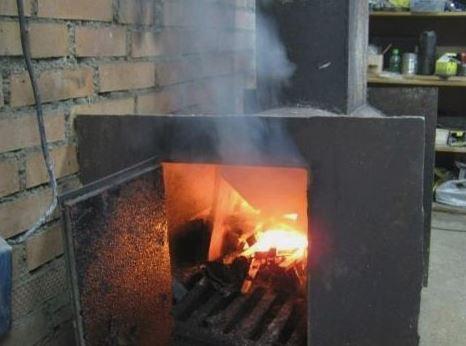

Кирпичная буржуйка в гараж

Недостатком металлических дровяных печей является их быстрое остывание и риск возникновения пожара. Однако кирпичная конструкция может эффективно решить обе эти проблемы. Установка буржуйки такого типа в деревянном гараже абсолютно безопасна. Защитный экран выполнен из кирпича, в то время как сама печь традиционно изготовлена из металла. Кирпич служит защитой для стен гаража от возгорания, а также обладает способностью долго удерживать и отдавать тепло.

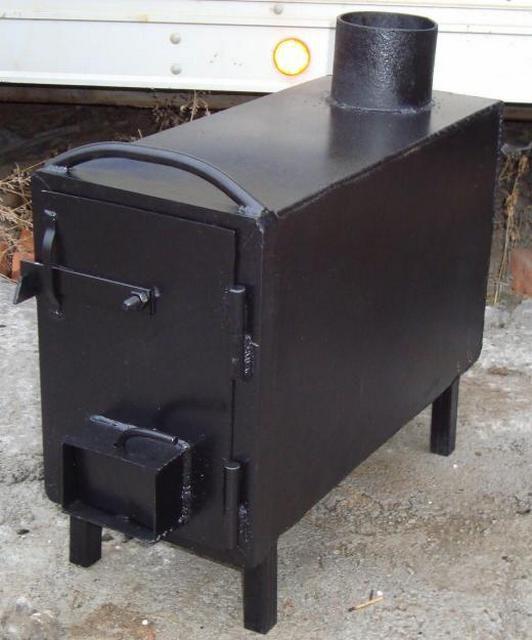

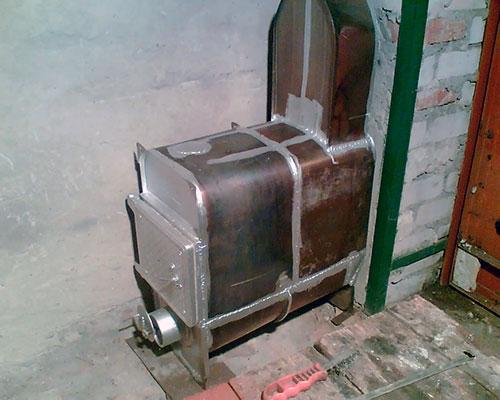

Основой данной конструкции является металлическая печь. Ее можно сварить в прямоугольной форме из листового металла или создать круглую, используя баллон, бочку или бидон. Следующий этап включает в себя сооружение кирпичного экрана.

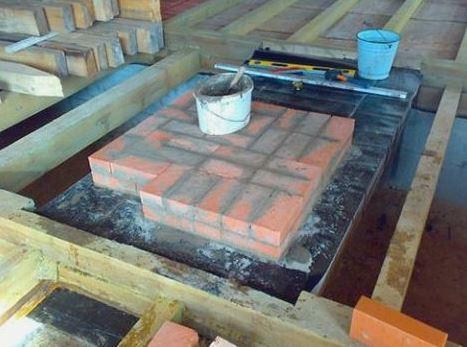

Поскольку масса печной конструкции увеличивается за счет кирпича, в гараже необходимо залить бетонный фундамент. Для этого выкапывают углубление глубиной около 50 см, засыпают его слоем песка и щебня по 10 см. На подготовленную подушку укладывают армирующую сетку и заливают бетон с щебнем. После того как раствор затвердеет, основание накрывают рубероидом, а затем выкладывают сплошную площадку из кирпича.

Следующий шаг — возведение трех стен. Они должны быть на пару рядов кирпичной кладки выше верхней плиты буржуйки. Четвертую стену не устанавливают, оставляя проем с лицевой стороны для дверок топки и поддувала. Когда экран из трех стен будет готов, металлическую печь помещают внутрь образованной ниши.

Рекомендация! Начиная с третьего-четвертого ряда кирпичной кладки, на стенах можно сделать вентиляционные отверстия. Это поможет быстрее прогревать воздух в гараже.

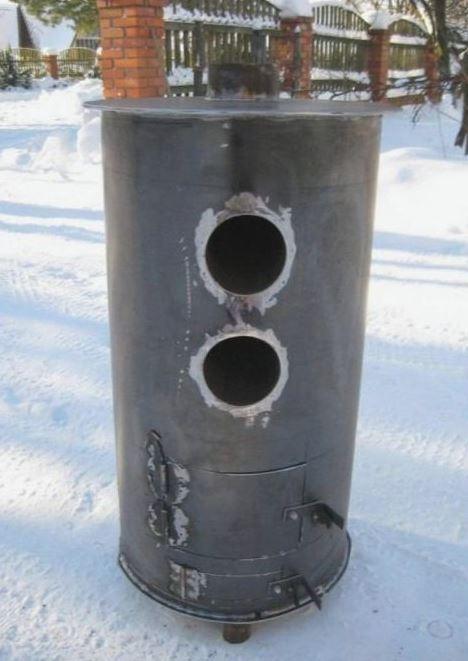

Печка буржуйка для гаража на дровах из бочки

Металлическая бочка является готовой основой под печку. Ее недостатком считаются тонкие стенки. Прогорят они через несколько сезонов после интенсивного использования.

Если бочка имеет только днище, вторую сторону заваривают заглушкой из листового металла. Из отрезков трубы диаметром 50-75 мм длиной 100-150 мм приваривают 4 ножки. Бочку ставят в вертикальном положении. На боковой полке в нижней части прорезают два прямоугольных окошка под топку и поддувало. Дверцы крепят петлями из этих же вырезанных кусков металла. Изнутри между камерами наваривают на стенки бочки уголки, укладывают на них колосники. В верхней части бочки вырезают отверстие. Сюда приваривают патрубок для подключения к дымоходу.

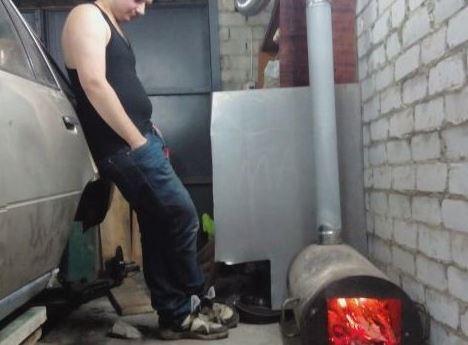

Буржуйка в гараж из газового баллона

Отслуживший газовый баллон можно использовать для создания печки, так же как и бочку. Одним из преимуществ является его большая толщина металла, что обеспечивает более длительный срок службы. Кроме того, баллон имеет меньшие размеры, особенно в диаметре, что делает его более удобным в использовании. Печку можно изготовить как в вертикальном, так и в горизонтальном варианте.

Важно! Прежде чем приступить к разрезанию баллона, необходимо удалить остатки газа и конденсата, открутить вентиль и заполнить внутреннее пространство водой.

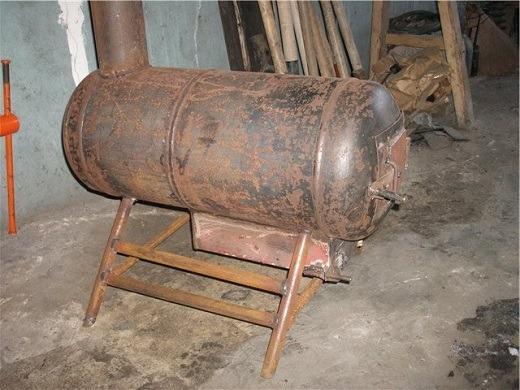

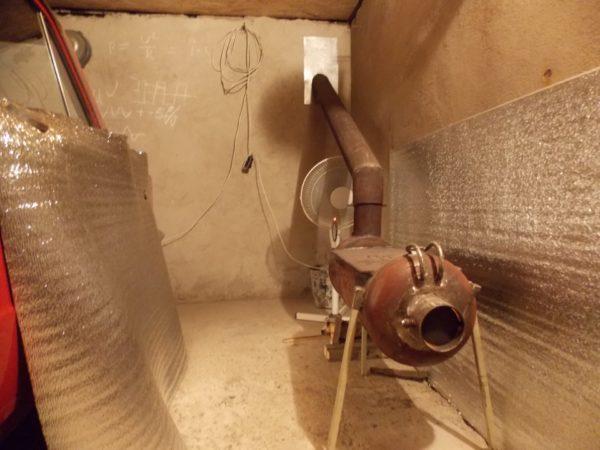

Горизонтальная буржуйка удобна тем, что в топку можно загружать дрова длиной до 1 метра. Для создания конструкции под баллон сваривают подставку из труб. На торце, где находился вентиль, вырезают окошко и устанавливают дверцу топочной камеры. Поддувало с зольной камерой приваривают к боковой стороне баллона. После установки на подставку, короб окажется внизу.

Боковую стенку баллона перфорируют сверлом диаметром 10-15 мм, создавая сквозные отверстия прямо в зольную камеру, которые будут выполнять функцию колосников. Дымоход приваривают к задней части баллона из трубы диаметром 100-150 мм.

Для изготовления вертикальной печки выполняются те же шаги, что и при работе с бочкой. Вытяжную трубу можно приварить на торце, где находился газовый вентиль, предварительно вырезав отверстие. Ножки можно не приваривать, а использовать стандартную родную подставку баллона.

Как правильно установить буржуйку в гараже

Печку оптимально устанавливать в углу гаража, который располагается напротив входной двери. Во-первых, при открывании гаражных ворот идет прямая подача воздуха, что улучшает тягу. Во-вторых, тепло не будет выходить сразу на улицу, а распространится внутри помещения.

Между печкой и стеной из негорючего материала выдерживают расстояние 50 см. Если стены деревянные или обшиты горючим материалом, расстояние увеличивают до 1 м и делают защитный экран. На пол гаража под печку укладывают стальной лист толщиной 5-8 мм. Со стороны топки он должен выступать на 1-1,5 м на случай вылета искр. Расстояние от автомобиля выдерживают минимум 2,5 м.

Техника безопасности

Печка представляет собой источник повышенной опасности, особенно в гараже, где находятся горючие материалы. Все легковоспламеняющиеся предметы следует максимально удалять от нее. Рекомендуется установить защитный экран вокруг топочной зоны, чтобы минимизировать риск появления искр.

Кроме наличия дымохода, необходимо обеспечить качественную вентиляцию. Если угарный газ заполнит гараж, это может привести к отравлению человека.

Не стоит сушить рядом с печью одежду, пропитанную маслами. Запрещается хранить тряпки, пропитанные бензином и другими нефтепродуктами, вблизи печи. Также нельзя оставлять работающую печь без присмотра, особенно на ночь.

Заключение

Буржуйка своими руками в гараж может быть установлена заводского образца. В магазинах продаются миниатюрные модели, часто изготовленные из чугуна. Преимуществом такой конструкции является компактность. Вдобавок чугун дольше держит тепло. Отпадает необходимость создания кирпичного экрана.

Советы по обслуживанию и эксплуатации буржуйки

Для того чтобы буржуйка служила долго и эффективно, необходимо соблюдать несколько простых, но важных правил по её обслуживанию и эксплуатации.

Регулярная чистка

Одним из ключевых аспектов обслуживания буржуйки является регулярная чистка. На стенках дымохода и внутри топки может накапливаться сажа и другие продукты сгорания, которые могут привести к ухудшению тяги и даже к пожару. Рекомендуется проводить чистку дымохода не реже одного раза в месяц в отопительный сезон. Для этого можно использовать специальные щетки, которые можно приобрести в магазине или сделать самостоятельно.

Правильное топливо

Использование качественного топлива также играет важную роль в эксплуатации буржуйки. Лучше всего использовать сухие дрова, так как они дают больше тепла и меньше коптят. Избегайте использования сырых или смолистых дров, так как они могут привести к образованию большого количества сажи и смолы в дымоходе. Также не рекомендуется сжигать пластик или другие синтетические материалы, так как это может выделять токсичные вещества.

Контроль температуры

Важно следить за температурой в помещении и не допускать перегрева буржуйки. Для этого можно использовать термометр, который поможет контролировать температуру в топке. Если температура слишком высокая, рекомендуется уменьшить подачу воздуха или закрыть заслонку. Это поможет избежать перегрева и продлит срок службы устройства.

Проверка герметичности

Регулярно проверяйте герметичность соединений и швов буржуйки. Если вы заметили трещины или другие повреждения, их необходимо немедленно устранить. Это не только повысит эффективность работы устройства, но и предотвратит попадание угарного газа в помещение.

Обслуживание дымохода

Дымоход также требует внимания. Убедитесь, что он не забит и имеет достаточную высоту для обеспечения хорошей тяги. Если дымоход слишком низкий или забит, это может привести к обратной тяге и угарному газу в помещении. Рекомендуется проверять состояние дымохода не реже одного раза в год.

Хранение топлива

Правильное хранение топлива также важно для эффективной работы буржуйки. Дрова должны храниться в сухом, хорошо проветриваемом месте, защищенном от дождя и снега. Это поможет избежать их намокания и гниения, что негативно скажется на качестве сгорания.

Заключение

Соблюдение этих простых рекомендаций поможет вам обеспечить надежную и безопасную работу буржуйки в гараже. Регулярное обслуживание и внимание к деталям не только продлят срок службы устройства, но и сделают его эксплуатацию более комфортной и эффективной.

Вопрос-ответ

Какой толщины должна быть Буржуйка?

Диаметр трубы буржуйки составляет от 85 до 150 мм. Установку лучше проводить без стыков. При отсутствии возможности так сделать выводить трубу нужно под крышу через перекрытия.

Какое расстояние должно быть от буржуйки до стены?

Установка буржуйки рекомендуется не ближе 1 метра от стен и горючих поверхностей: дерево, обои и т. д. Свободное расстояние перед топкой должно быть не менее 1200 мм. Расстояние до горючих поверхностей может быть сокращено до 200 мм.

Из чего сделать дымоход для буржуйки?

Трубы для дымохода буржуйки должны отвечать условиям эксплуатации. Дымовые газы из топки выходят с высокой температурой, а также существует высокий риск образования серосодержащего конденсата в трубе. Поэтому для дымохода идеально подойдут трубы из нержавейки соответствующей марки – AISI 304, 309 или 316.

Где должна стоять Буржуйка в гараже?

Буржуйка будет стоять у входа, а отверстие для выхода дыма может быть, к примеру, в задней стене гаража. Однако для повышения тяги рекомендуем вести трубы не строго горизонтально и ни в коем случае не с понижением на любых участках, без углов на 90 градусов.

Советы

СОВЕТ №1

Перед началом сборки буржуйки обязательно составьте детальный чертеж, учитывающий все размеры и необходимые материалы. Это поможет избежать ошибок и сэкономит время на этапе сборки.

СОВЕТ №2

Используйте качественные и жаропрочные материалы для конструкции буржуйки. Это обеспечит долговечность и безопасность использования печи в гараже.

СОВЕТ №3

Обратите внимание на вентиляцию в гараже. Правильная циркуляция воздуха предотвратит накопление угарного газа и обеспечит эффективное сгорание топлива.

СОВЕТ №4

Перед использованием буржуйки проведите тестирование на небольшом количестве топлива, чтобы убедиться в ее работоспособности и отсутствии утечек дыма.
