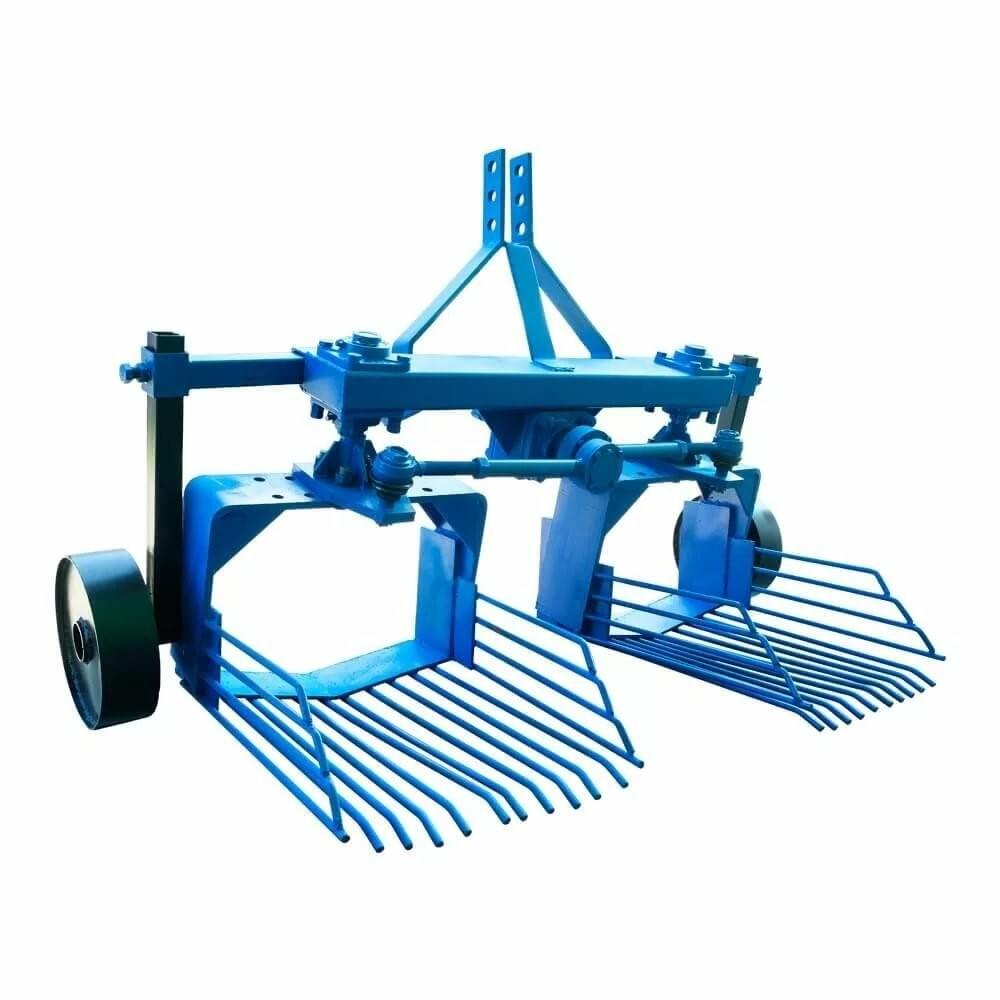

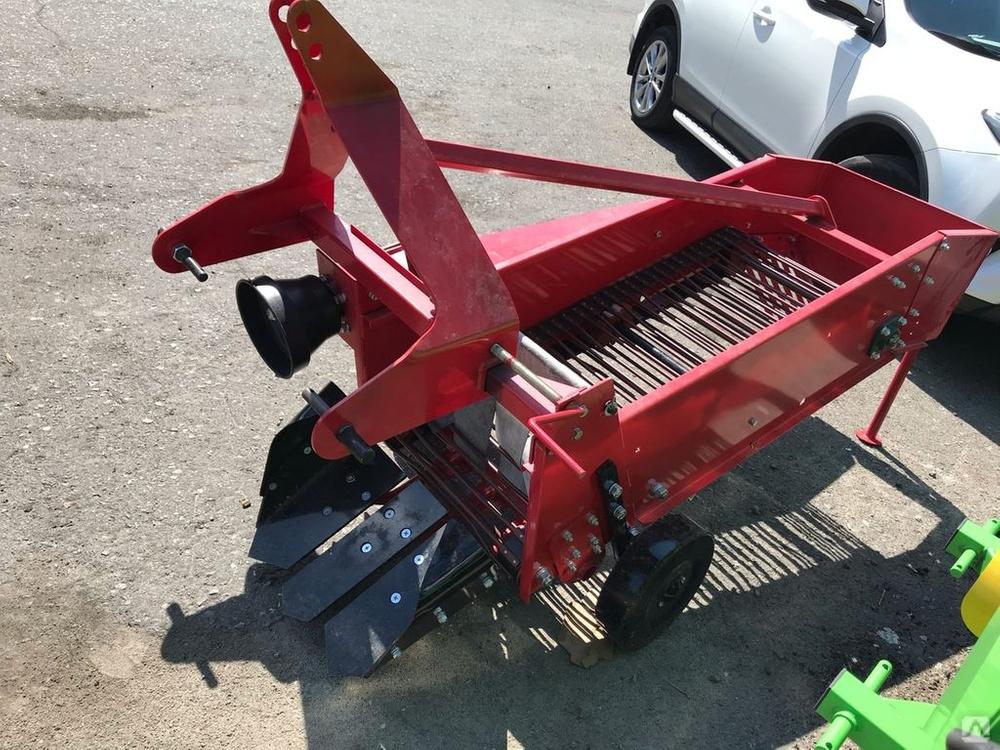

Как сделать и настроить самодельную картофелекопалку для мотоблока

В этой статье рассмотрим, как сделать и настроить самодельную картофелекопалку для мотоблока, что упростит сбор урожая картофеля. Мы предоставим чертежи, схемы и размеры, а также обсудим различные конструкции, чтобы вы могли выбрать подходящую. Узнаете, как правильно установить и отрегулировать картофелекопалку для эффективной работы. Эта информация будет полезна как опытным садоводам, так и новичкам, стремящимся оптимизировать свои усилия на огороде.

Устройство и как работают картофелекопалки для мотоблоков

Основной принцип работы картофелекопалки заключается в извлечении клубней и рыхлении почвы. Хотя эти действия можно выполнять вручную, применение специального оборудования значительно ускоряет процесс.

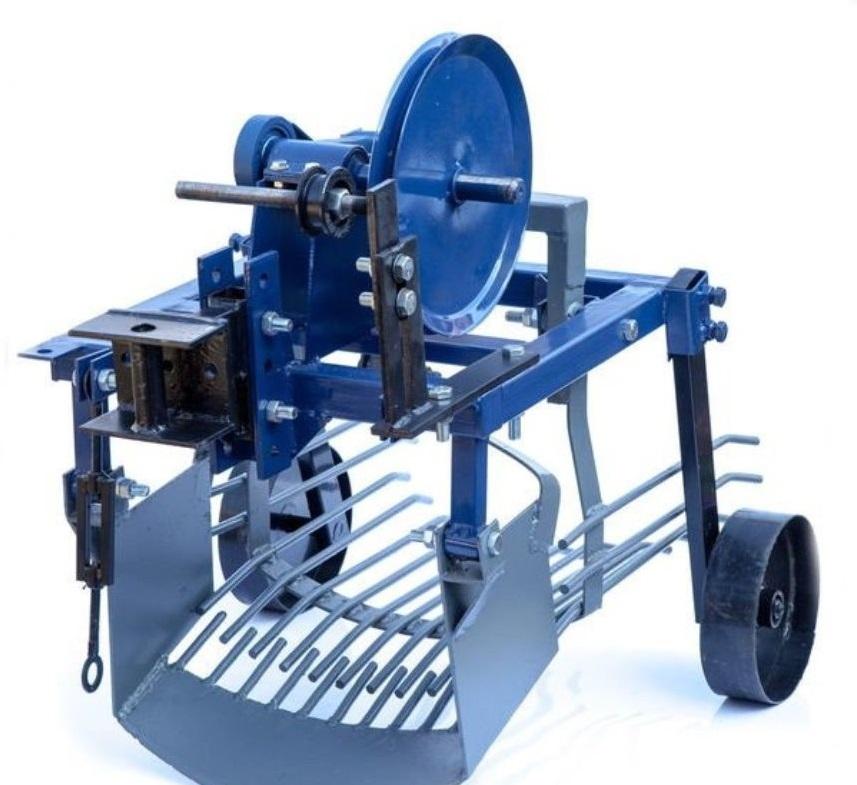

Традиционная конструкция картофелекопалки имеет довольно простой вид. Обычно она состоит из зубьев, сошки, наконечника и планки. В зависимости от модели, агрегат может быть дополнен вибратором, колесами или редуктором.

Принцип работы картофелекопалки довольно прост. Зубья устройства погружаются в землю на нужную глубину и выкапывают клубни. После этого плоды поднимаются на поверхность, предварительно очищаясь от лишнего грунта.

Важно отметить, что это устройство используется не только для картофеля; его также применяют при сборе свеклы, лука, чеснока и других корнеплодов. Основное условие, которое следует учитывать при создании копалки для различных культур, – это расстояние между зубьями.

Эксперты в области сельского хозяйства рекомендуют при создании самодельной картофелекопалки для мотоблока учитывать несколько ключевых аспектов. Во-первых, важно выбрать подходящие материалы, такие как сталь для конструкции и прочные крепежи, чтобы обеспечить долговечность устройства. Во-вторых, необходимо правильно рассчитать угол наклона лопаты, что позволит эффективно поднимать клубни из почвы, минимизируя их повреждение. Также стоит обратить внимание на ширину захвата, которая должна соответствовать ширине мотоблока для оптимизации работы. Наконец, эксперты советуют протестировать копалку на небольшом участке, чтобы внести необходимые коррективы перед массовым использованием. Такой подход поможет значительно упростить процесс сбора урожая и повысить его эффективность.

https://youtube.com/watch?v=C7Pn5NeEJ0M

Виды картофелекопалок для мотоблока и какую лучше выбрать

Различные типы картофелекопалок для мотоблоков могут отличаться по ряду признаков. Обычно выделяют пять основных устройств: веерная, грохотная, барабанная, транспортерная, конвейерная.

Этап	Действия	Необходимые материалы/инструменты
1. Проектирование и выбор типа	Определить тип картофелекопалки (вибрационная, грохотная, активная). Учесть мощность мотоблока и тип почвы.	Эскизы, чертежи, доступные ресурсы (металл, двигатель, редуктор).
2. Изготовление рамы	Сварить раму из металлического профиля или уголка. Обеспечить прочность и устойчивость конструкции.	Металлический профиль/уголок, сварочный аппарат, болгарка, рулетка, угольник.
3. Изготовление рабочих органов	Для вибрационной: Сделать лемех (лопату) из прочной стали, прикрепить к раме через пружины или амортизаторы. Для грохотной: Изготовить грохот (решетку) из прутьев или сетки, установить на подвижную раму. Для активной: Сделать вал с зубьями или лопастями, предусмотреть привод от мотоблока.	Листовая сталь (для лемеха), прутья/сетка (для грохота), подшипники, вал, зубья/лопасти, крепеж.
4. Установка привода (для активных и грохотных)	Подключить привод от вала отбора мощности мотоблока к рабочим органам через ременную или цепную передачу.	Ремень/цепь, шкивы/звездочки, подшипники, крепеж.
5. Монтаж колес и регулировка глубины	Установить опорные колеса для регулировки глубины копки. Предусмотреть механизм регулировки.	Колеса (от тачки, мотоблока), ось, крепеж, регулировочные болты/рычаги.
6. Защитные кожухи и безопасность	Установить защитные кожухи над движущимися частями (ремни, цепи, валы) для предотвращения травм.	Листовой металл, крепеж.
7. Покраска и антикоррозийная обработка	Очистить и обезжирить все металлические детали, покрыть грунтовкой и краской для защиты от коррозии.	Металлическая щетка, обезжириватель, грунтовка, краска, кисти/краскопульт.
8. Настройка и испытания	Подключить картофелекопалку к мотоблоку. Провести пробную копку на небольшом участке. Отрегулировать глубину, скорость, угол атаки лемеха/грохота для оптимальной работы.	Мотоблок, картофельное поле, инструменты для регулировки (ключи, отвертки).

Интересные факты

Вот несколько интересных фактов о создании и настройке самодельной картофелекопалки для мотоблока:

1. Принцип работы: Самодельные картофелекопалки обычно работают по принципу вибрации и подъема. Они используют специальные лопаты или зубья, которые проникают в почву и поднимают клубни на поверхность. Это позволяет минимизировать повреждения картофеля и сохранить его товарный вид.

2. Материалы и конструкция: Для создания картофелекопалки можно использовать доступные материалы, такие как старые металлические трубы, уголки и даже детали от старых сельскохозяйственных машин. Это не только экономит деньги, но и позволяет адаптировать конструкцию под конкретные условия работы и тип почвы.

3. Настройка глубины копки: Одним из ключевых моментов при настройке самодельной картофелекопалки является регулировка глубины копки. Это можно сделать с помощью изменения угла наклона лопаты или зубьев. Правильная настройка позволяет избежать повреждения клубней и обеспечивает эффективное извлечение картофеля из земли.

https://youtube.com/watch?v=vU1z6oF2iDE

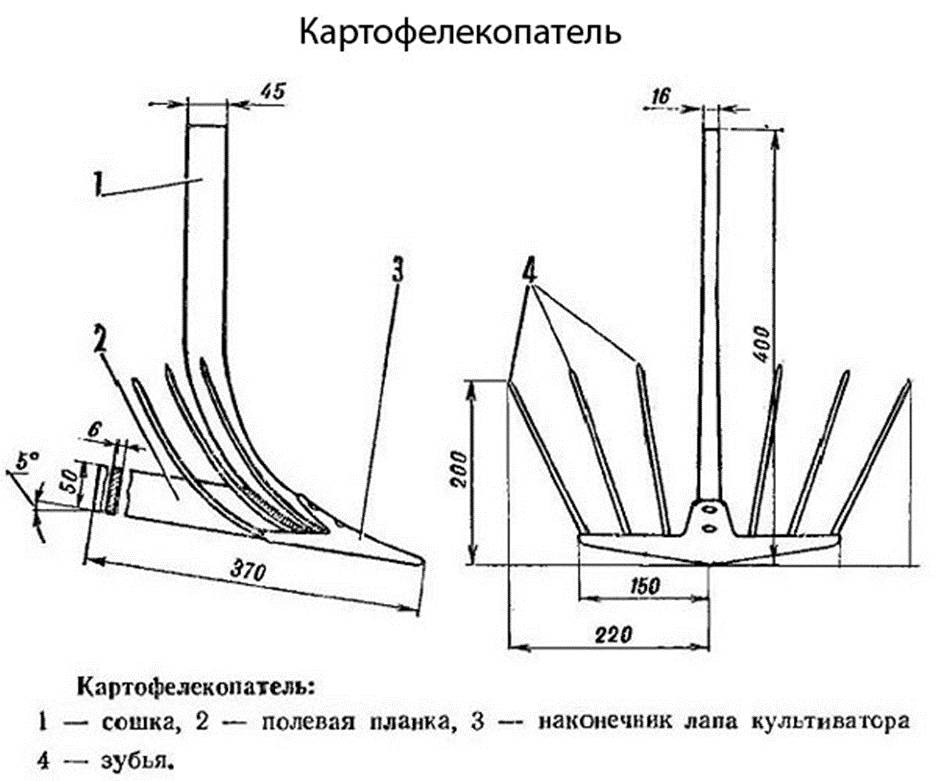

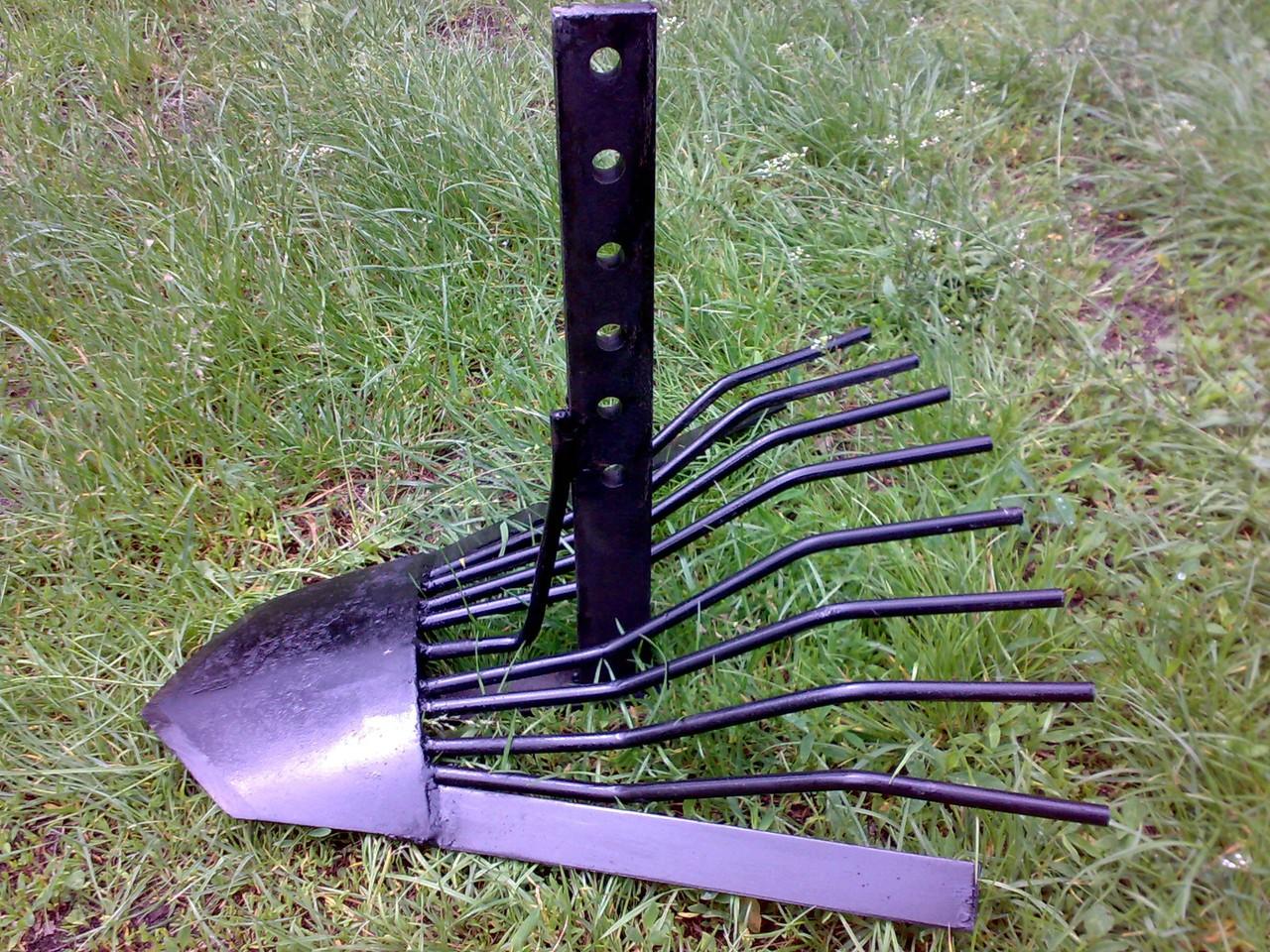

Веерная

Веерная картофелекопалка представляет собой один из самых простых и универсальных инструментов для сбора урожая. Название этого устройства связано с особенностями расположения его зубьев, которые изготовлены из равных по длине отрезков арматуры и образуют форму веера.

Принцип функционирования веерной картофелекопалки не отличается от других типов подобных агрегатов: устройство погружается в почву и извлекает клубни, которые затем очищаются от земли благодаря большому расстоянию между зубьями. В результате, выкопанные и освобожденные от грунта клубни оказываются на поверхности грядок, что делает их сбор вручную максимально удобным.

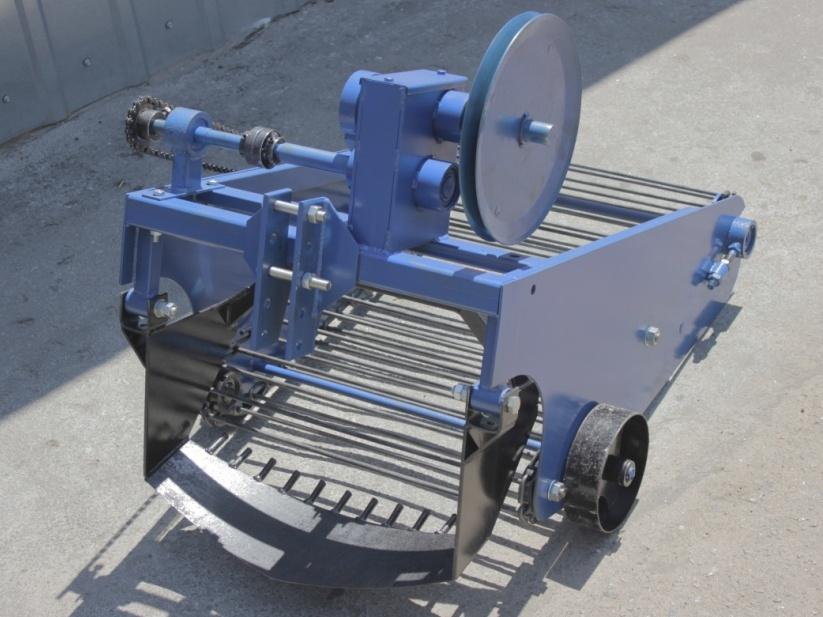

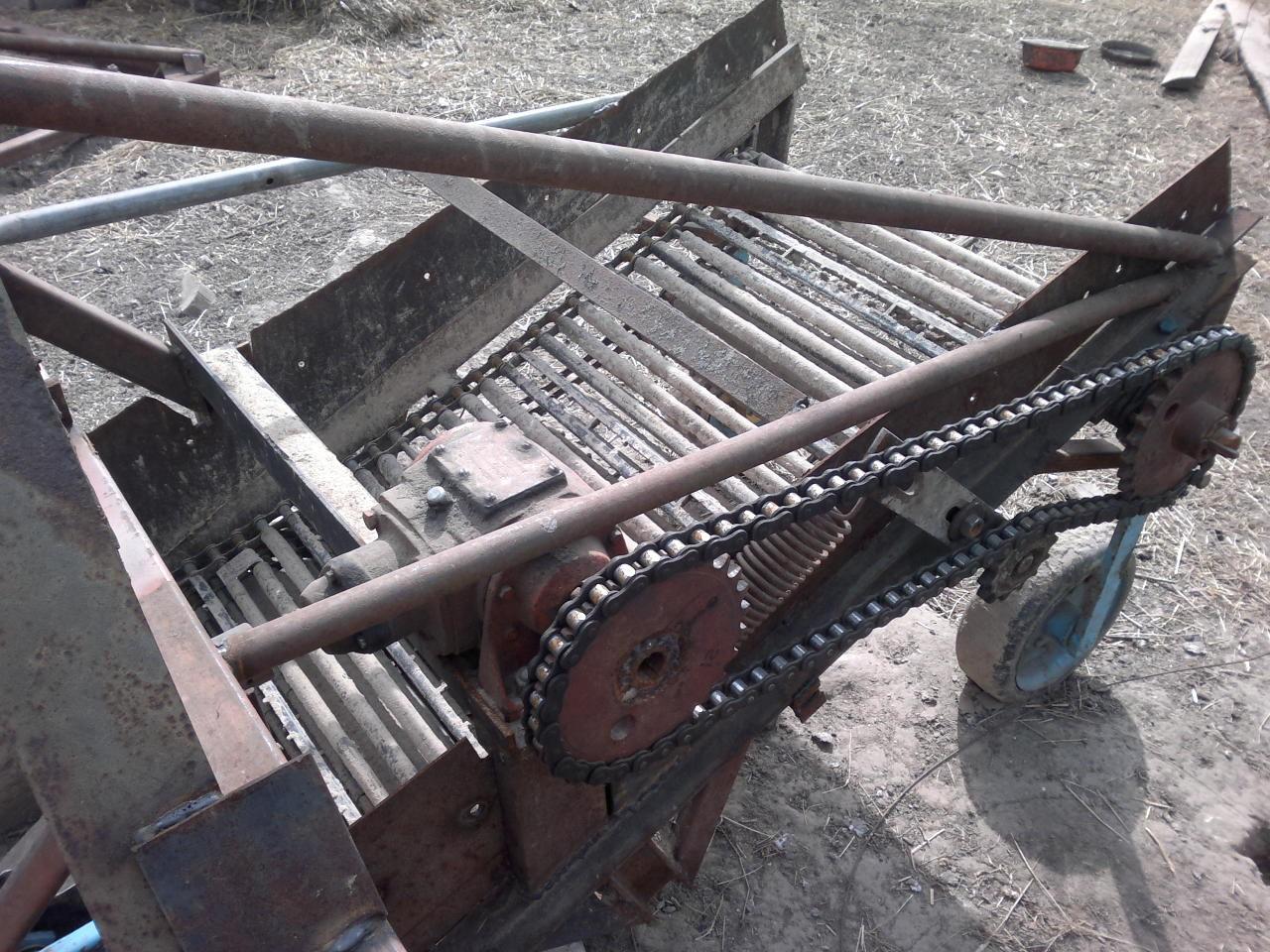

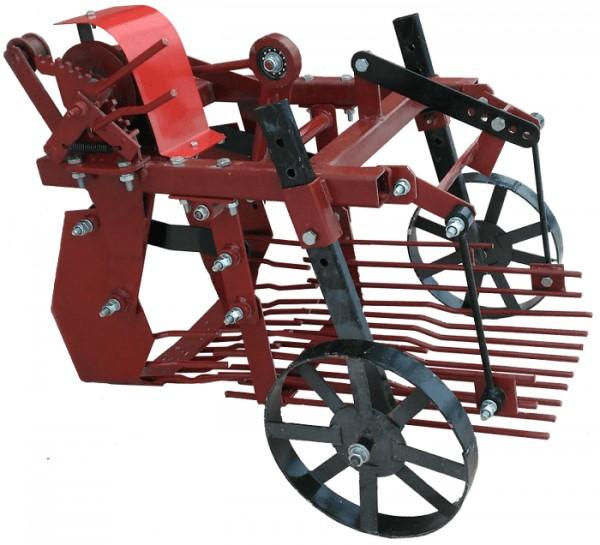

Грохотная

Основное отличие грохотной картофелекопалки от прочих видов устройств заключается в наличии решетчатого отсека. Относительно земли он расположен под углом, что позволяет с меньшим усилием погружать зубья в почву. Также за счет дополнительной точки опоры и пары колес грохотный агрегат имеет более устойчивую конструкцию, нежели веерная картофелекопалка.

Достоинство грохотного устройства заключается именно в решетке. За счет постоянных колебательных движений отсека собранные клубни более качественно и быстро очищаются от земли.

На видео о картофелекопалках для мотоблока в работе чаще всего фигурирует именно грохотный вариант устройства, т. к. он наиболее применим при обработке как небольших, так и крупных участков земли.

https://youtube.com/watch?v=ogW9j0EYpJ4

Барабанная

Барабанная картофелекопалка представляет собой полностью автоматизированное устройство, которое значительно упрощает процесс сбора урожая. С помощью этого агрегата не только происходит выкапывание клубней и их очистка от земли, но и осуществляется транспортировка в специальный контейнер.

Конструкция данного устройства включает решетчатый барабан. Клубни попадают в него сразу после выкапывания плугом. Благодаря постоянному вращению барабана, картофель освобождается от излишков почвы и затем помещается в заранее подготовленный ящик.

Чаще всего люди решают изготовить картофелекопалку для мотоблока с барабаном своими руками, чтобы упростить процесс сбора урожая, однако это не всегда оказывается возможным.

Транспортерная

Транспортерная картофелекопалка применяется реже, чем прочие виды устройств. Принцип работы данного агрегата заключается в движении пласта земли с корнеплодами по транспортеру. Процесс очистки плодов от грунта таким способом происходит медленнее, чем в барабанной или грохотной картофелекопалках, потому времени на обработку почвы может уйти больше.

Внимание! Использование транспортерной картофелекопалки не рекомендуется в местах роста сорняков. Длинные стебли растений наматываются на перегородки, что может привести к выходу устройства из строя.

Конвейерная

Среди устройств, которые редко используются частными землевладельцами, можно выделить конвейерную картофелекопалку. Это устройство состоит из ковша и конвейерной ленты. Вместе с комом земли клубни попадают в специальный контейнер и перемещаются по конвейеру. В процессе работы картофель очищается от грунта и выкладывается на поверхность, откуда его затем собирают вручную.

Среди множества доступных агрегатов наиболее универсальными являются веерные и грохотные картофелекопалки. Эти устройства подходят для различных типов почвы и эффективно выполняют свою задачу. Также среди фермеров популярна барабанная картофелекопалка, но при ее использовании важно учитывать определенные эксплуатационные требования.

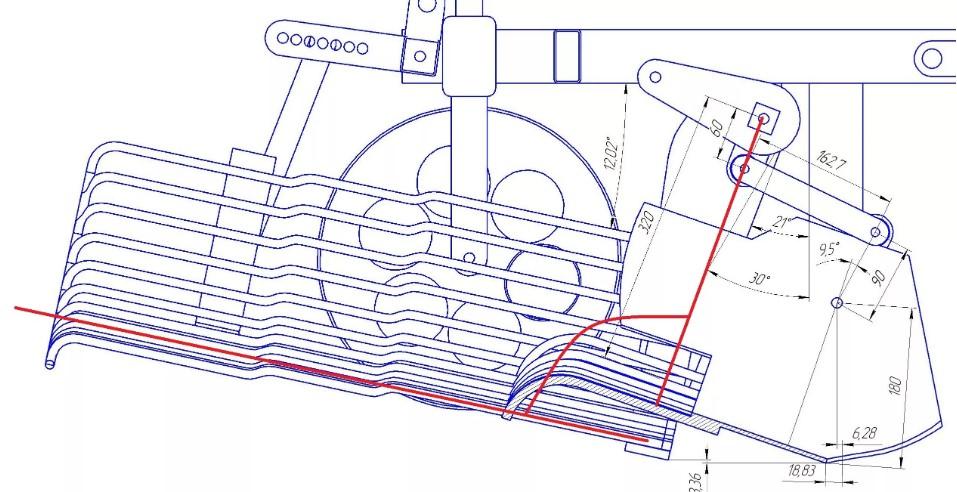

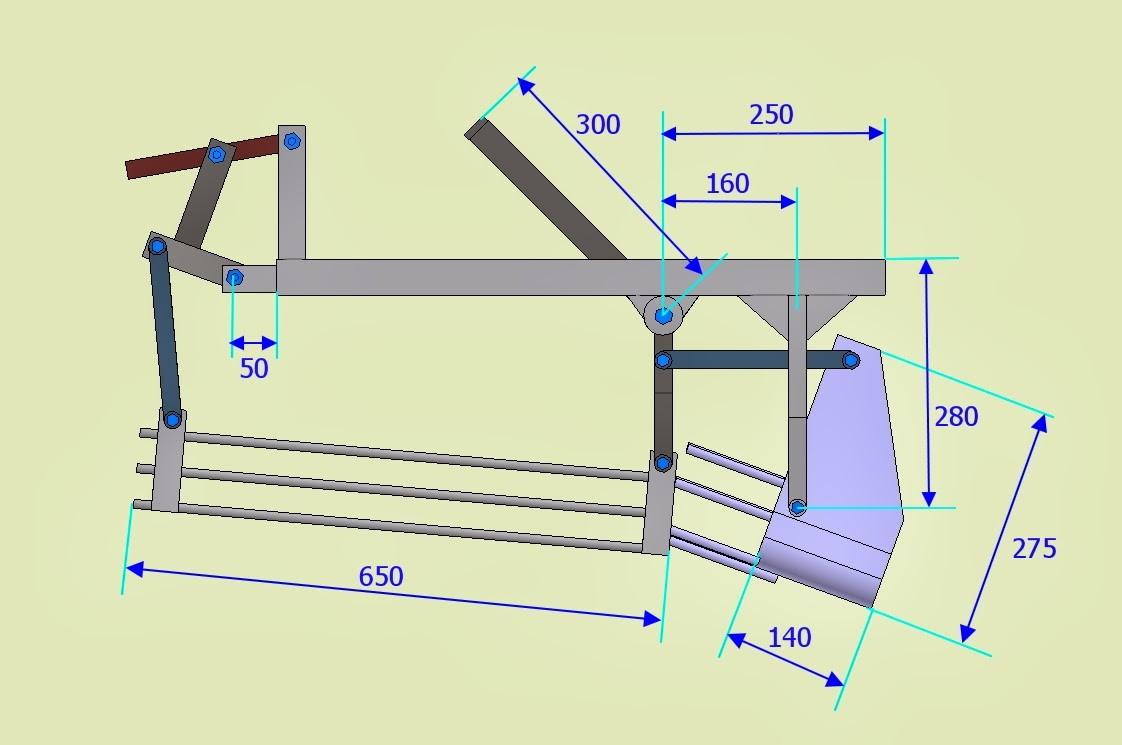

Чертежи, схемы, размеры картофелекопалок для мотоблоков Нева, Крот, Каскад, МТЗ-09Н, Салют, Агат

Самым востребованным среди фермеров и владельцев земельных участков считается мотоблок «Нева». Он имеет удобную в пользовании конструкцию и мощные технические характеристики. Наиболее подходящей самодельной картофелекопалкой для мотоблока «Нева» является устройство грохотного типа.

Универсальный вариант для всех типов мотоблоков – картофелекопалка модели «Полтавчанка». Параметры такого устройства составляют 950×790×800 мм, глубина обработки – 25 см. Эти характеристики позволяют использовать агрегат в любых условиях, независимо от почвы и типа посевов. «Полтавчанка» ценится за высокую производительность при относительно небольших габаритах.

Мотоблоки «Салют» и «МТЗ-09Н» схожи по своему строению, потому при изготовлении картофелекопалок для этой техники зачастую используют тождественные чертежи. Копалки для данных устройств имеют одинаковую систему крепления, что позволяет применять один и тот же агрегат для обеих моделей.

Для мотоблока «Каскад» также рекомендуется вибрационная картофелекопалка, однако из-за более массивных колес устройство для сбора урожая может иметь отличные от подобного оборудования параметры.

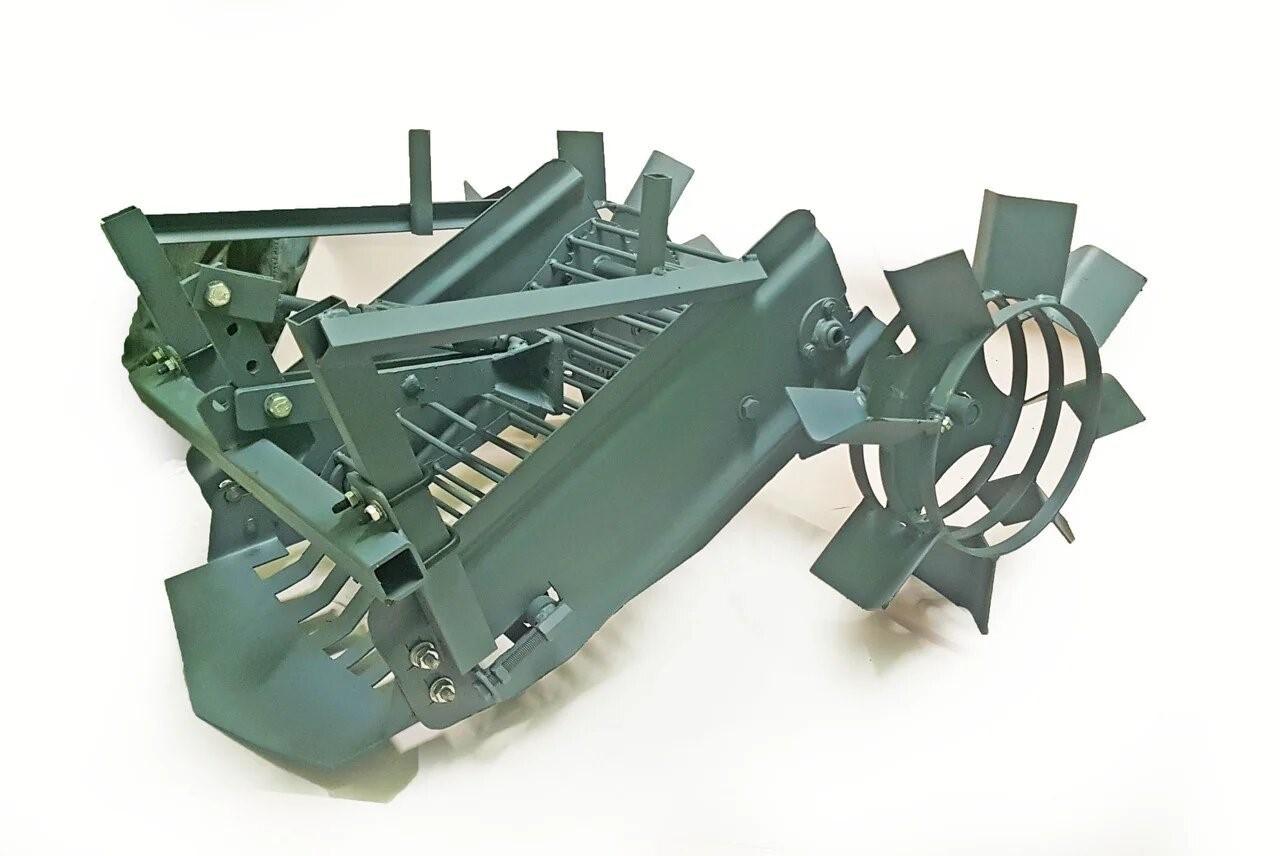

Как самому сделать вибрационную картофелекопалку для мотоблока своими руками

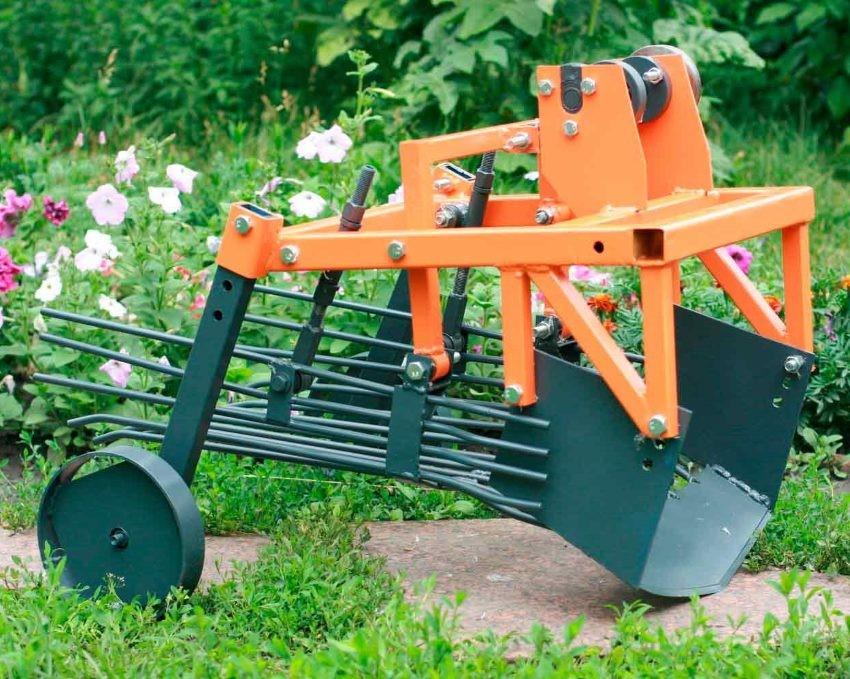

Вибрационная картофелекопалка является одним из самых универсальных инструментов в своем классе. Ее конструкция позволяет устанавливать устройство на любой мотоблок или минитрактор, что делает его подходящим для работы на различных типах почвы.

Перед тем как начать создание картофелекопалки для мотоблока своими руками, следует подготовить следующие материалы:

• металлические прутья;
• стальной швеллер;
• кусок стали;
• сошник толщиной 5 мм;
• металлические уголки (40 и 60 мм);
• профильная труба;

Важно! Первым этапом сборки картофелекопалки является разработка чертежа. При создании схемы необходимо указать все параметры, включая размеры мотоблока.

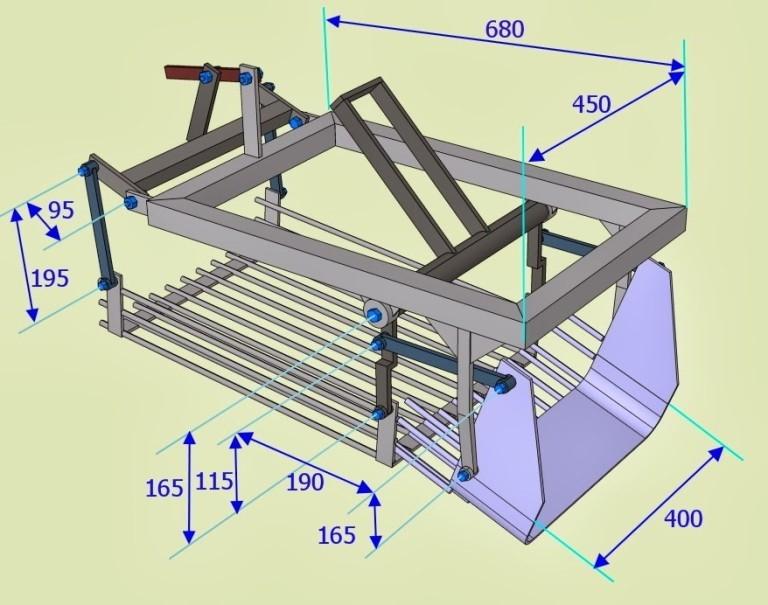

Пошаговая инструкция по изготовлению грохотной картофелекопалки для мотоблока своими руками:

1. В первую очередь нужно изготовить раму устройства. Для этого трубу следует распилить на четыре части, по две длиной 120 см и 80 см.
2. Сварить полученные отрезки в форме прямоугольника.
3. Приварить перемычки, которые устанавливаются на четверть длины основания.
4. Параллельно перемычкам установить два крепления для колес, используя трубы длиной 15 см и диаметром 3 см.
5. Затем приварить вертикальные стойки. На расстоянии 5 мм от края рамы, в местах установки перемычек, закрепить два листа длиной 50 см.
6. На расстоянии 20 см установить отрезки длиной 4 см. От них отступить 40 см и установить третью пару стоек длиной 30 см.
7. Из металлического листа изготовить рало размером 40 см на 40 см (толщина от 3 мм). Первую заготовку прикрепить к нижней части стоек. Вторую часть (размер – 70 см на 70 см, толщина от 4 мм) приварить к первой и с помощью кувалды придать ей форму конуса.
8. Решетку из прутьев приварить к ралу, при этом концы должны выходить за пределы рамы. Количество прутьев может варьироваться от 10 до 15 штук в зависимости от обрабатываемых культур.
9. Для дополнительной прочности решетки поперек нее приварить еще два отрезка прутьев.
10. Установить колеса на заранее подготовленные крепления.
    Важно! Необходимо учитывать вес готовой конструкции и избегать перегрузки лишними элементами. Слишком громоздкий агрегат может затруднить работу системы.

Как сделать транспортерную картофелекопалку для мотоблока своими руками

Транспортерная картофелекопалка также часто может называться ленточной. Связано это с особенностями конструкции устройства. Ленточную картофелекопалку для мотоблока своими руками изготавливают по следующему плану:

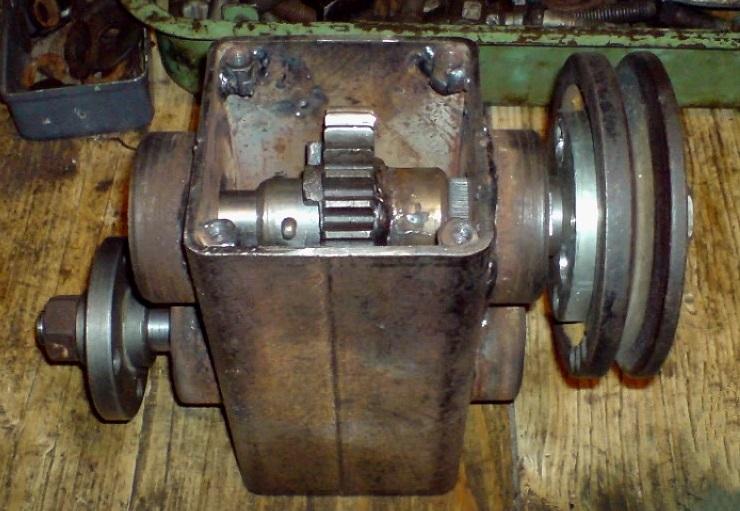

1. Прежде всего, необходимо собрать редуктор. Он состоит из корпуса, двух валов и шестеренок. Устройство можно позаимствовать из любой ненужной или пришедшей в негодность техники.
2. Далее нужно изготовить транспортер, который будет перемещать плоды по ленте. Его можно собрать из металлических прутьев и цепи, состоящей из звеньев. С помощью нее конструкция будет приходить в движение.
3. В передней части конструкции закрепить вал, а на нем три ступицы – две по краям и одну в середине.
4. В задней части установить второй вал. На нем также прикрепить звездочки, в количестве двух штук. Общая длина транспортера должна быть 50-70 см.
5. Узлы установить на раму, состоящую из металлических листов и стоек. К конструкции прикрепить колеса.
6. Из рессор изготовить подрезной нож, который будет доставлять землю с плодами к транспортеру.
7. Конструкция приводится в движение цепью от велосипеда, потому в зависимости от размера звездочек можно регулировать скорость движения транспортера.

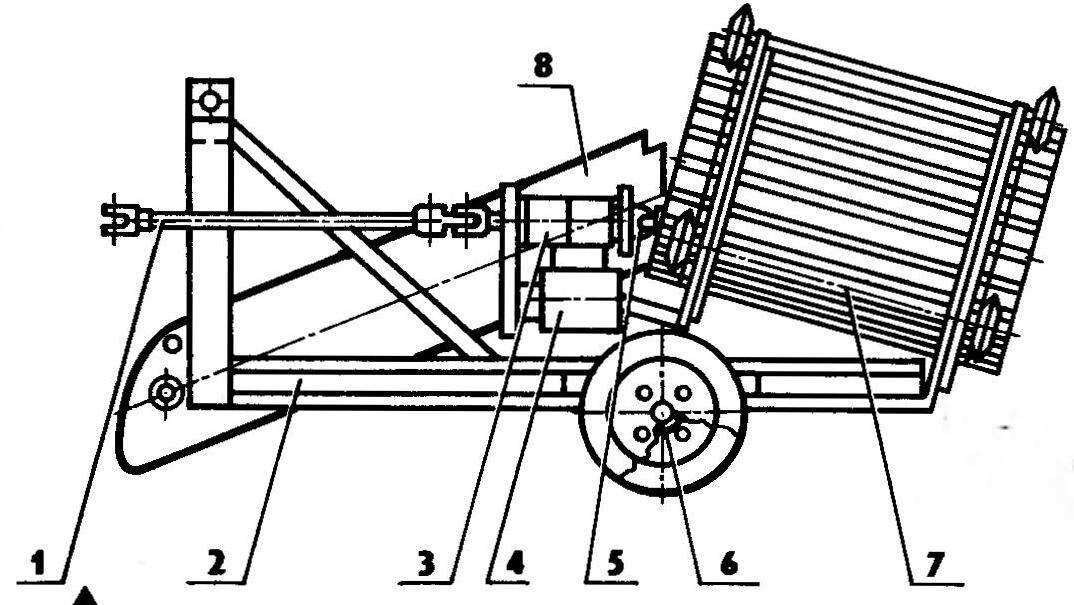

Как сделать барабанную картофелекопалку для мотоблока своими руками

Барабанная картофелекопалка состоит из трех ключевых компонентов: рамы с колесами, ножа и барабана. Барабан соединяется с валом мотоблока или минитрактора через цепь, редуктор и зубчатые передачи, что обеспечивает его движение.

Для создания картофелекопалки барабанного типа необходимо выполнить следующие шаги:

1. В первую очередь, следует собрать раму. Размеры рамы зависят от требуемых габаритов устройства. Эту конструкцию можно найти на свалке металлолома или изготовить самостоятельно из металлических профилей.
2. Из старых рессор изготовить нож и закрепить его на раме с помощью шарнира.
3. Сварить барабан из стальных прутьев. Для повышения прочности конструкции необходимо установить дополнительные поперечные отрезки.
4. Закрепить барабан на раме.
5. Установить колеса на раму.
6. При помощи цепей, зубчатой передачи и редуктора соединить картофелекопалку с мотоблоком или другим агрегатом.
7. Приварить к раме со стороны выходного отсека барабана конструкцию для установки контейнера.

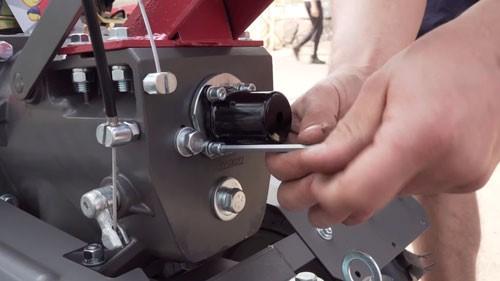

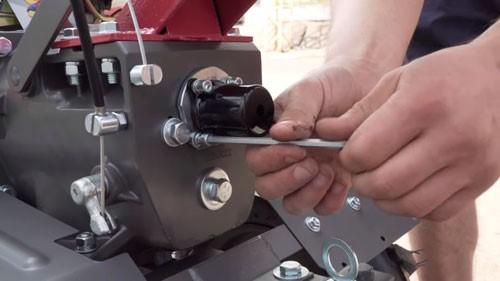

Как установить и подсоединить картофелекопалку на мотоблок

После приобретения устройства трудности может вызвать установка картофелекопалки на мотоблок. Для того чтобы успешно подсоединить конструкцию к агрегату, нужно:

1. Снять защитный колпачок с вала.
2. Вынуть палец из прицепного узла на мотоблоке.
3. С входного вала снять транспортировочную ленту и надеть полукардан.
4. Закрепить картофелекопалку на прицепном узле с помощью пальца.
5. Зафиксировать резьбу с помощью контргаек.

Этот способ применим не только для покупных устройств, но и для монтажа простой картофелекопалка с редуктором для мотоблока своими руками.

Как зацепить картофелекопалку к мотоблоку Кайман

Установка устройства от Кайман на мотоблок часто вызывает множество вопросов. В некоторых случаях специалисты даже модифицируют картофелекопалку для мотоблока, чтобы упростить процесс сцепки. Чтобы правильно установить копалку на агрегат Кайман, следует выполнить следующие шаги:

1. Сначала необходимо снять защитный колпачок с мотоблока и извлечь фиксирующий палец.
2. На входной вал картофелекопалки установить кардан.
3. Присоединить картофелекопалку к переходному узлу и надеть ответную часть кардана на ВОМ мотоблока.
4. Закрепить конструкцию с помощью пальца.
5. Проверить соосность валов.
6. Зафиксировать резьбовые соединения с помощью контргаек.
   Важно! При установке следует учитывать длину частей кардана. Его нужно устанавливать с зазором в 5-10 мм относительно положения кардана.

Как настроить и отрегулировать картофелекопалку на мотоблоке

При первом запуске картофелекопалки необходимо отрегулировать глубину погружения лемехов в землю. Согласно стандартам, нож устройства должен входить в почву ниже уровня расположения плодов. Таким образом, урожай не повредится и будет доставлен на верхний слой почвы в целости. Оптимальной глубиной погружения является значение в 12-15 см.

Регулировку ножа производят посредством кронштейна сцепки и опорных колес. При меньшей длине стоек глубина хода увеличивается, в ином случае – уменьшается.

Топ-5 лучших картофелекопалок для мотоблоков

В настоящее время на рынке можно найти широкий выбор картофелекопалок, однако среди них выделяются всего пять наиболее популярных моделей. Эти устройства используются как для личных нужд, так и для обработки больших сельскохозяйственных угодий.

КМ-4

КМ-4 относится к транспортерному виду картофелекопалок. Благодаря усовершенствованной конструкции устройство позволяет собирать урожай при минимальных потерях.

Одним из плюсов данного агрегата является возможность регулировки глубины копки. Ее минимальный показатель равняется 20 см, что позволяет заниматься сборкой плодов любых клубневых культур.

ККМ-1

ККМ-1 – это вибрационная картофелекопалка, которая пользуется высокой популярностью среди владельцев больших земельных участков. Она предназначена не только для сбора картофеля, но и для других корнеплодов.

Обычно данное устройство устанавливается на мотоблоки моделей «Фаворит» и «Салют», но также отмечается его совместимость с другими типами техники.

КВМ-3

КВМ-3 – универсальная вибрационная картофелекопалка, которая подходит для мотоблоков любого типа.

Достоинство данного агрегата заключается в возможности обработки почв большей плотности и влажности. Устройство развивает скорость до 2 км в час и за один подход проходит рабочую полосу шириной 36 см.

ДТЗ-2В

ДТЗ-2В – это двухрядная машина, способная одновременно обрабатывать несколько грядок.

Она выделяется среди аналогичных устройств своей высокой скоростью и качеством выполнения работы. Ширина рабочей зоны данного агрегата составляет 42 см, что делает его лучшим среди всех подобных картофелекопалок.

«Полтавчанка»

«Полтавчанка» – вибрационная копалка, подходящая для работы с любыми мотоблоками.

Зачастую этот агрегат приобретают для обработки небольших площадей, однако конструкция позволяет работать с участками разных размеров. Максимальная длина копки – 18 см, ширина рабочей полосы – 39 см.

Заключение

Создать картофелекопалку для мотоблока своими руками под силу каждому умельцу в домашних условиях. Это устройство значительно упростит процесс сбора корнеплодов, позволяя сэкономить время и усилия в несколько раз. Если у вас есть базовые навыки работы с инструментами, изготовить простую копалку для картошки на мотоблок будет несложно.

Советы по эксплуатации и обслуживанию самодельной картофелекопалки

Чтобы ваша самодельная картофелекопалка служила долго и эффективно, необходимо следовать нескольким рекомендациям по её эксплуатации и обслуживанию. Эти советы помогут вам избежать поломок и обеспечить высокую производительность при работе с мотоблоком.

1. Регулярная проверка состояния

Перед каждой работой обязательно проверяйте состояние картофелекопалки. Убедитесь, что все крепления надежно затянуты, а элементы конструкции не имеют трещин или других повреждений. Особое внимание уделите ножам и рабочим органам, так как они подвержены износу.

2. Смазка подвижных частей

Смазка является важным аспектом обслуживания. Регулярно смазывайте подвижные части картофелекопалки, такие как шарниры и оси. Используйте качественные смазочные материалы, которые обеспечат долговечность и плавность работы механизмов. Не забывайте также о смазке редуктора, если он предусмотрен в конструкции.

3. Правильная настройка глубины копки

Настройка глубины копки имеет большое значение для эффективной работы картофелекопалки. Убедитесь, что вы правильно отрегулировали высоту и угол наклона рабочей части. Это позволит избежать повреждения клубней и обеспечит качественный сбор урожая. Для этого можно использовать специальные метки или шкалы на конструкции.

4. Использование подходящего мотоблока

Для достижения наилучших результатов важно использовать картофелекопалку с мотоблоком, который соответствует её характеристикам. Убедитесь, что мощность мотоблока достаточна для работы с вашей картофелекопалкой. Слишком мощный или слабый мотоблок может привести к снижению эффективности и увеличению износа.

5. Уход за рабочими органами

Рабочие органы картофелекопалки, такие как ножи и лемехи, требуют особого внимания. Регулярно проверяйте их на наличие затуплений и повреждений. Заточка ножей должна проводиться по мере необходимости, чтобы обеспечить качественное копание. Если ножи сильно изношены, их следует заменить на новые.

6. Хранение картофелекопалки

После завершения сезона работы важно правильно хранить картофелекопалку. Очистите её от грязи и остатков растений, чтобы избежать коррозии. Храните в сухом и защищенном от влаги месте. Если возможно, снимите рабочие органы и храните их отдельно, чтобы продлить срок службы.

7. Обучение и практика

Если вы новичок в использовании картофелекопалки, рекомендуется пройти обучение или ознакомиться с инструкцией по эксплуатации. Практика поможет вам лучше понять, как правильно работать с устройством, что в свою очередь снизит риск поломок и повысит эффективность работы.

Следуя этим советам, вы сможете значительно продлить срок службы вашей самодельной картофелекопалки и повысить её производительность. Регулярное обслуживание и внимательное отношение к устройству помогут вам добиться отличных результатов при сборе урожая картофеля.

Вопрос-ответ

Каковы размеры картофелекопалки для мотоблока?

Габаритные размеры: 840 мм, 650 мм, 740 мм.

Как отрегулировать глубину культивации на мотоблоке?

Для установки необходимой глубины рыхления почвы нужно слегка прижать рукоятки руля к земле, чтобы сошник углубился в землю и начал тормозить движение мотоблока. При этом глубина культивации увеличится. Таким образом, меняя усилие прижима рукояток, можно регулировать глубину рыхления почвы.

Чем копать картошку мотоблоком?

Транспортерная картофелекопалка для мотоблока. Наиболее совершенный и производительный вид – транспортерная картофелекопалка. Её называют ленточная или конвейерная.

Советы

СОВЕТ №1

Перед началом сборки картофелекопалки тщательно изучите чертежи и схемы. Это поможет вам понять, какие материалы и инструменты понадобятся, а также избежать ошибок в процессе сборки.

СОВЕТ №2

Используйте качественные и прочные материалы для изготовления деталей картофелекопалки. Это обеспечит долговечность конструкции и её эффективность в работе. Например, выбирайте сталь с хорошими антикоррозийными свойствами.

СОВЕТ №3

Обязательно протестируйте самодельную картофелекопалку на небольшом участке перед использованием на всей плантации. Это позволит вам внести необходимые коррективы и убедиться в её работоспособности.

СОВЕТ №4

Регулярно проводите техническое обслуживание вашей картофелекопалки. Проверяйте крепления, лезвия и другие элементы на наличие износа, чтобы обеспечить безопасную и эффективную работу в будущем.
