Как сделать лебедки для лодок ПВХ: якорные, для перемещения, прицепа

В этой статье мы рассмотрим, как сделать якорную лебедку для лодки ПВХ своими руками. Якорная лебедка — важный инструмент для водных путешественников, позволяющий быстро закрепить лодку и обеспечивающий безопасность во время рыбалки или отдыха. Мы предоставим пошаговые рекомендации, необходимые инструменты и материалы, а также советы для создания надежной и функциональной лебедки.

Из чего можно сделать лебедку для ПВХ лодки

Рыбаки нередко сталкиваются с подтопленными участками, где их автомобили могут застрять в грязи, и без посторонней помощи вытащить машину становится сложно. В такой ситуации на помощь приходит якорная лебедка, которую вполне возможно изготовить самостоятельно.

Для создания лебедки вам понадобятся следующие инструменты и материалы:

• металлический трос и карабины;
• профильная труба с прямоугольным сечением толщиной 2-3 мм;
• вал;
• лом или обрезок трубы диаметром 2-3 см;
• шпильки и соответствующие гайки;
• звездочки;
• болгарка;
• цепь;
• рычаг для привода;
• ступица для крепления;
• сварочный аппарат;
• электроды.

Мастера часто используют детали от старых механизмов, что делает процесс создания якорной лебедки экономически выгодным.

Чтобы избежать разрыва троса во время вытягивания, важно выбирать качественные и прочные материалы. В специализированных магазинах можно найти широкий ассортимент необходимого оборудования.

Эксперты в области судостроения и рыболовства отмечают, что создание лебедок для лодок ПВХ требует тщательного подхода и понимания специфики использования. Якорные лебедки, по мнению специалистов, должны быть легкими, но прочными, чтобы обеспечить надежное удержание на воде. Использование нержавеющей стали и качественного пластика значительно увеличивает срок службы устройства. Для перемещения лодки на суше рекомендуется выбирать модели с мощными моторами и простыми механизмами, что облегчит эксплуатацию. При создании лебедок для прицепов важно учитывать вес лодки и условия транспортировки, чтобы обеспечить безопасность и удобство. Правильный выбор материалов и конструктивных решений позволит значительно повысить эффективность и надежность лебедок.

https://youtube.com/watch?v=s_bCyf–IbI

Как сделать ручную якорную лебедку для лодки ПВХ своими руками

При ловле рыбы спиннингом рыбаки перемещаются по водоему на лодке. Чтобы не вытягивать якорь руками, изготавливают удобную конструкцию. Лебедки состоят из следующих элементов:

• крепления;
• направляющих;
• привода или рукоятки;
• катушки.

Якорную лебедку монтируют на ПВХ-лодку при помощи блоков крепления. Специалисты отмечают надежность установки на транец. На некоторые модели лодок ПВХ его нет, поэтому крепеж осуществляют на резиновые накладки. Выбрав способ крепления и конструкцию устройства, переходят к заготовке инструментов и материалов.

Работы по изготовлению якорной лебедки для лодки ПВХ выполняют в следующем порядке:

1. Катушку шириной 30 см крепят к направляющим из профиля.
2. Выступающие захваты монтируют к баллону.
3. На конце устанавливают дополнительный ролик, чтобы снизит силу трения и предотвратить обрыв тросика.
4. Ручная якорная лебедка проста в изготовлении. Если нет желания работать руками, устанавливают электрический привод и подбирают моторчик. Чтобы закрепить накладку на бортик ПВХ-лодки, участок обезжиривают спиртом или растворителем. Наносят на поверхность полиуретановый клей и закрепляют детали при помощи строительного фена. Температуру устанавливают на минимальную отметку.

Интересные факты

Вот несколько интересных фактов о лебедках для лодок ПВХ:

1. Механизм работы: Лебедки для лодок могут быть как ручными, так и электрическими. Ручные лебедки используют механический принцип, основанный на системе шкивов и рычагов, что позволяет значительно уменьшить усилие, необходимое для подъема или перемещения груза. Электрические лебедки, в свою очередь, обеспечивают более быструю и легкую работу, особенно при подъеме тяжелых якорей или при перемещении лодки на берег.

2. Материалы и устойчивость: Для изготовления лебедок часто используются коррозионностойкие материалы, такие как нержавеющая сталь или алюминий. Это связано с тем, что лебедки подвергаются воздействию воды и соли, что может привести к быстрому разрушению менее устойчивых материалов. Правильный выбор материалов увеличивает срок службы лебедки и снижает необходимость в частом ремонте.

3. Многофункциональность: Лебедки для лодок могут использоваться не только для подъема якорей, но и для различных других задач, таких как перемещение лодки на прицепе, подтягивание к берегу или даже для установки палатки. Некоторые модели имеют возможность регулировки силы натяжения, что делает их универсальными помощниками в различных ситуациях на воде и на суше.

https://youtube.com/watch?v=x7BMnHThhOk

Как сделать лебедку для перемещения лодки

Спустить лодку на воду и вернуть её обратно на берег – задача, требующая от рыбака значительных усилий. Поэтому многие энтузиасты, стремящиеся упростить этот процесс, создают простую якорную лебедку своими руками. Это устройство существенно облегчает процесс загрузки и выгрузки ПВХ-лодки.

Перед тем как начать изготовление лебедки, важно ознакомиться с различными типами устройств. Классификация по типу привода выглядит следующим образом:

• Ручной – самый простой вариант для самостоятельного изготовления, состоит из катушки и ручки.
• Механический – включает барабан, который приводится в движение от автомобиля.
• Электрический – барабан приводится в действие электродвигателем, который питается от аккумулятора.
• Гидравлический – наиболее сложный и мощный вариант, обычно изготавливается на специализированных заводах.

Определившись с типом привода, можно переходить к созданию якорной лебедки своими руками. Работы выполняются по следующим пошаговым инструкциям:

1. В землю вбивается лом или металлическая труба, которая затем изгибается, формируя ось.
2. На получившуюся деталь устанавливается отрезок трубы большего диаметра, к которому крепится трос.
3. На конце веревки устанавливается рычаг, который можно изготовить из черенка, профильной трубы или арматуры.

Как сделать лебедку для прицепа на лодку своими руками

Ручное устройство изготовить несложно. Потребуются навыки в работе со сваркой.

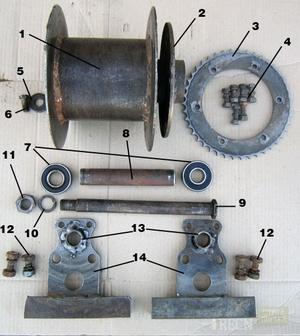

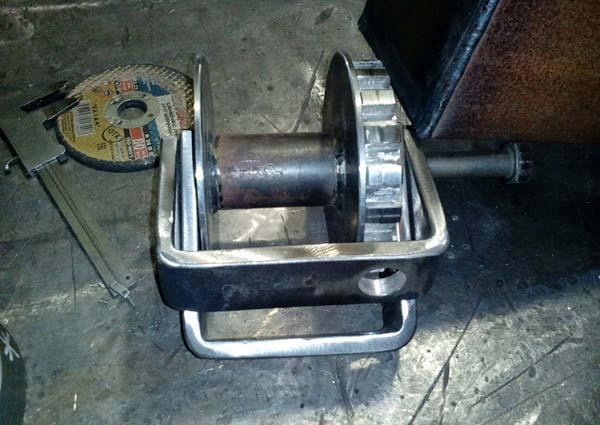

Якорную лебедку для прицепа на ПВХ-лодку своими руками делают по следующей пошаговой инструкции:

1. На лист бумаги наносят простую схему. По готовому чертежу собирать установку проще.
2. Из металлического профиля вырезают отрезки. Детали сваривают между собой, чтобы получился квадрат. При помощи болгарки тщательно шлифуют места сварки.
3. Деталь окрашивают грунтовкой по металлу.
4. После полного высыхания выкрашивают в нужный цвет защитной краской от коррозии.
5. Из листа металла толщиной 3 мм вырезают две окружности диаметром 30 см. В каждом элементе проделают отверстия. Величина центрального должна соответствовать диаметру вала. Остальные шесть размещают на расстоянии 70 мм друг от друга равномерно.
6. При помощи шпилек скрепляют между собой круги с отверстиями.
7. На шпильки продевают трубки диаметром 14 мм. Для надежности соединения скрепляют все контргайками.
8. Вставляют вал. Если нет готового, делают из лома или металлической трубы толщиной 3 мм.
9. На раме готовят площадку для рукояти или электропривода. На вал устанавливают звездочку. Деталь крепят к барабану через ступицы.
10. Устанавливают рукоять. Натягивают цепь. Проверяют натяжение прокруткой барабана. Если цепь сдерживает вращение, вероятность износа увеличивается, поэтому ослабляют элемент.
11. Один конец троса укрепляют к валу и производят намотку на барабан. К свободному концу крепят карабин. Устройство помещают на прицеп или крепят к раме автомобиля.

Внимание! Чтобы вибрации лебедки были минимальными, специалисты рекомендуют не экономить на механизме, а устанавливать вал со ступицами заводского производства для надежного крепления.

https://youtube.com/watch?v=_KThNlcN0C4

Заключение

Создать якорную лебедку для лодки самостоятельно можно всего за один день, и она будет служить рыболову на протяжении многих лет. Для увеличения срока службы электропривода аккумулятор помещается в специальный карман и защищается кожухом.

Советы по выбору материалов и инструментов для изготовления лебедок

При изготовлении лебедок для лодок ПВХ важно правильно выбрать материалы и инструменты, чтобы обеспечить надежность и долговечность конструкции. Рассмотрим основные аспекты, на которые стоит обратить внимание при выборе.

Материалы

1. Металлы: Для изготовления лебедок часто используются сталь и алюминий. Сталь обладает высокой прочностью и устойчивостью к нагрузкам, однако она подвержена коррозии, поэтому требуется дополнительная защита (например, покраска или оцинковка). Алюминий легче и не подвержен коррозии, но его прочность ниже, что может быть критично для тяжелых нагрузок.

2. Пластик: В некоторых случаях можно использовать прочные пластиковые компоненты, особенно для деталей, которые не подвергаются высоким нагрузкам. Пластик легкий и устойчив к воздействию влаги, но его прочность и долговечность могут быть ограничены.

3. Веревки и тросы: Для лебедок необходимо выбирать качественные веревки или тросы. Нейлоновые и полиэстеровые веревки хорошо подходят для легких лебедок, в то время как для более тяжелых конструкций лучше использовать стальные тросы, которые обладают высокой прочностью и устойчивостью к разрывам.

Инструменты

1. Сварочный аппарат: Если вы планируете использовать металлические компоненты, сварка станет необходимым этапом. Выбор сварочного аппарата зависит от типа металла и толщины деталей. Для стальных конструкций подойдет MIG или TIG сварка, а для алюминия — TIG сварка.

2. Дрель и сверла: Для создания отверстий в деталях лебедки вам понадобятся дрель и набор сверл. Обратите внимание на материал сверл, они должны быть подходящими для работы с выбранными вами материалами.

3. Резак: Для резки металла или пластика вам потребуется болгарка или ленточная пила. Убедитесь, что у вас есть подходящие диски или лезвия для работы с конкретным материалом.

4. Инструменты для сборки: Набор ключей, отверток и других ручных инструментов поможет вам собрать лебедку. Также могут понадобиться специальные крепежные элементы, такие как гайки, болты и шайбы, которые обеспечат надежное соединение всех частей.

Дополнительные советы

1. Планирование: Перед началом работы составьте подробный план, в котором укажите размеры, материалы и последовательность сборки. Это поможет избежать ошибок и сэкономить время.

2. Безопасность: Не забывайте о мерах безопасности при работе с инструментами и материалами. Используйте защитные очки, перчатки и другие средства индивидуальной защиты.

3. Тестирование: После завершения сборки обязательно протестируйте лебедку на малых нагрузках, чтобы убедиться в ее надежности и безопасности перед использованием на воде.

Следуя этим рекомендациям, вы сможете выбрать подходящие материалы и инструменты для изготовления лебедок, что обеспечит их эффективность и долговечность в эксплуатации.

Вопрос-ответ

Как возить лодку ПВХ на прицепе?

Перевезти лодку из ПВХ можно на прицепе-платформе. Он представляет собой ровную поверхность без бортиков. Поскольку у плавсредств из ПВХ дно плоское, их можно ставить сразу на платформу и закреплять стропами.

Куда приклеить якорный рым на лодку ПВХ?

Одним из самых верных установок является носовой якорный рым. Еще одним выигрышным местом для крепления служит транец на лодке ПВХ. Выбрав неправильное место для крепления рыма, вы рискуете повредить лодку.

Где разместить лебедку на лодочном прицепе?

Убедитесь, что лебёдка установлена на прицепе таким образом, чтобы при погрузке лодки на прицеп строп располагался параллельно раме прицепа и не имел никаких препятствий. Ремень лебёдки должен располагаться примерно на той же высоте, что и носовая проушина в передней части лодки.

Как закрепить лодку к прицепу?

Ложементы для лодки в прицеп от компании СКИФ — это надежное и удобное решение для безопасной транспортировки надувных лодок. Изготовленные из деревянных брусков длиной от 2,5 метров, они обеспечивают стабильную и безопасную фиксацию судна на прицепе.

Советы

СОВЕТ №1

Перед началом сборки лебедки для лодки ПВХ, тщательно изучите все необходимые материалы и инструменты. Убедитесь, что у вас есть качественные компоненты, такие как стальные тросы, прочные кронштейны и надежные моторы, чтобы обеспечить долговечность и безопасность конструкции.

СОВЕТ №2

При проектировании лебедки учитывайте вес и размеры вашей лодки. Это поможет вам выбрать подходящую мощность мотора и диаметр барабана, чтобы обеспечить эффективное поднятие и опускание якоря или перемещение лодки без лишних усилий.

СОВЕТ №3

Не забывайте о безопасности! Установите защитные механизмы, такие как предохранительные устройства и автоматические выключатели, чтобы предотвратить перегрузку и повреждение лебедки во время эксплуатации.

СОВЕТ №4

Регулярно проверяйте и обслуживайте вашу лебедку. Очистка от грязи, смазка движущихся частей и проверка на наличие износа помогут продлить срок службы устройства и обеспечат его надежную работу в любых условиях.
