Как сделать самодельный комбайн для сбора ягод

Сбор ягод — увлекательное, но трудоемкое занятие. Чтобы упростить его и повысить эффективность, предлагаем создать самодельный комбайн для ягод. В статье вы найдете инструкции, чертежи и рекомендации по выбору материалов и инструментов для изготовления как ручного комбайна из подручных средств, так и более сложных конструкций для работы стоя. Узнайте, как сделать процесс сбора ягод быстрее и комфортнее, а также какие нюансы учесть при создании устройства.

Особенности конструкции

Производители предлагают готовые модели для сбора ягод, однако большинство из них изготавливаются из пластика или тонкого, легко гнущегося металла. В процессе сбора урожая такие изделия часто повреждаются и ломаются.

Конструкция ягодного комбайна напоминает контейнер с гребнем, так как при сборе урожая кусты «вычесываются». Ягоды остаются в специальном приемнике, а ветви очищаются от плодов. Особенно ценятся те модели, которые обеспечивают минимальное повреждение веток, поскольку в дальнейшем придется долго перебирать собранные ягоды. Комбайны подходят для сбора следующих видов ягод:

• смородина;
• клюква;
• брусника;
• черника;
• морошка;
• крыжовник.

Многие дачники отдают предпочтение самодельным комбайнам, так как они более надежны и долговечны. Корпус обычно изготавливают из фанеры или дерева, а зубья – из нержавеющего прута. Спицы проходят сквозь ветви и вычесывают ягоды, которые затем попадают в приемник. Правильно сконструированный комбайн может служить более пяти лет.

Важно! Чтобы избежать повреждения ягод при сборе, края спиц следует округлить. Для того чтобы вилы не сгибались и ягоды не падали, прутья делают из прочной стали с сечением 3 мм.

Эксперты в области агрономии и сельского хозяйства отмечают, что создание самодельного комбайна для сбора ягод требует тщательного планирования и понимания механики. В первую очередь, важно выбрать подходящие материалы, такие как легкие металлы и прочные пластиковые детали, чтобы обеспечить мобильность и долговечность устройства. Специалисты рекомендуют использовать электродвигатель, который обеспечит необходимую мощность для работы на небольших участках.

Кроме того, конструкция должна включать эффективные механизмы для сбора и сортировки ягод, чтобы минимизировать повреждения плодов. Эксперты подчеркивают, что важно учитывать эргономику устройства, чтобы оператор мог работать без лишних усилий. Наконец, тестирование прототипа на небольшом участке поможет выявить недостатки и доработать конструкцию перед массовым использованием.

https://youtube.com/watch?v=5f0USS3_QDg

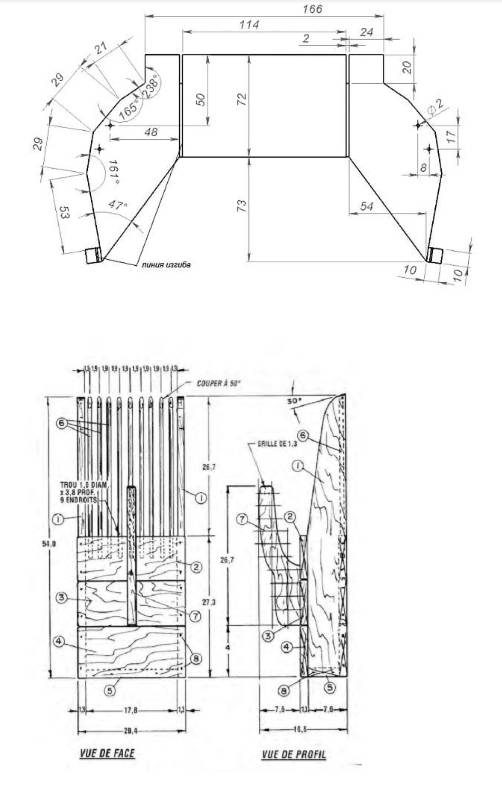

Чертежи, размеры комбайнов для сборки ягод

Простой ковш со сборником и гребнем позволяет качественно и быстро собирать ягоды. Длина гребенки составляет 10-15 см, расстояние между зубьями 5 мм.

Когда контейнер достаточно наполнен, ягоды пересыпают в ведро. Чтобы из совка не высыпался урожай, между гребнем и сборником устанавливают перегородку на шарнирах.

Размеры ковша разнообразные. Наиболее удобными для работы специалисты считают комбайны со следующими параметрами:

• основание (сборник) – 7*15 см;
• боковины – 15-20*25-30 см;
• расстояние между зубьями – 5-6 мм;
• высота конструкции – 10 см.

Интересные факты

Вот несколько интересных фактов о создании самодельного комбайна для сбора ягод:

1. Принцип работы: Самодельные комбайны для сбора ягод часто используют принцип вибрации или сжатия, чтобы аккуратно отделить ягоды от кустов. Это позволяет минимизировать повреждения плодов и сохранить их целостность, что особенно важно для ягод, таких как малина и черника.

2. Материалы и инструменты: Для создания комбайна можно использовать доступные материалы, такие как старые велосипеды, моторы от газонокосилок или даже детали от бытовой техники. Это не только экономит деньги, но и позволяет переработать ненужные вещи, что делает проект более экологичным.

3. Автоматизация процесса: Современные самодельные комбайны могут быть оснащены простыми электронными системами, такими как датчики, которые определяют уровень заполненности контейнера. Это позволяет автоматически останавливать сбор, когда контейнер полон, что значительно упрощает процесс и повышает его эффективность.

https://youtube.com/watch?v=z2xShgxytEw

Какие инструменты и материалы потребуются

Для самостоятельного изготовления комбайна для сбора ягод необходимо подготовить инструменты и материалы в соответствии с выбранной моделью. Вам понадобятся:

• оцинкованная сталь;
• нержавеющий прут диаметром 3 мм;
• фанера;
• кусок бруса для ручки;
• саморезы;
• шуруповерт;
• лобзик;
• круглогубцы;
• пассатижи;
• ножницы по металлу;
• универсальный клей.

Как сделать самодельный лоток-комбайн для сбора ягод своими руками

Специалисты считают эту модель наиболее удобной. Для изготовления применяют фанеру, остатки досок, ДСП. Процесс изготовления несложен, справляются даже новички. Этапы работ:

1. На фанеру наносят разметку по выбранному чертежу. Выпиливают детали по размерам: днище – 22*10*1,3см, верх – 15*12*0,7 см, боковины – 20*9*0,7 см 2шт., заглушка – 10*9*0,7. На днище вырезают зубцы шириной 5 мм на расстоянии 5 мм.
2. Боковые детали спиливают таким образом, чтобы снизу она была длиннее, а сверху короче. Все элементы окрашивают морилкой и покрывают 2-3 слоями лака.
3. Соединяют по схеме детали в единую конструкцию. Сборку производят при помощи саморезов по дереву и шуруповерту.
4. Вырезают ручку и перегородку из листовой стали. Места крепления выгибают до нужной формы. Ручку можно изготовить из доски толщиной 3 см и шириной 8 см.
5. Чтобы перегородка свободно двигалась, верхнюю часть огибают вокруг гвоздя и крепят на болты.

https://youtube.com/watch?v=ch9G_pn2FS0

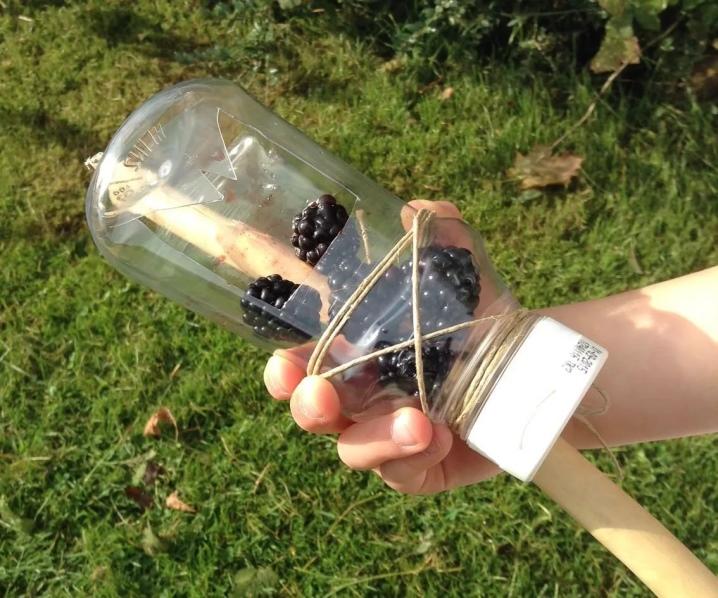

Как сделать ручной комбайн для сбора ягод из бутылки своими руками

Прибор предназначен для сбора малины и ежевики. Для его создания понадобятся следующие материалы:

• пластиковая бутылка объемом 0,5 литра;
• бечевка;
• черенок длиной 60 см.

Эта конструкция проста в изготовлении, и даже школьник сможет собрать такой комбайн для ягод. Следуйте пошаговым инструкциям:

1. На бутылке необходимо сделать разметку. Для этого вырезается шаблон из бумаги, который затем прикладывается к поверхности бутылки. Носик для сбора ягод располагается у дна бутылки. В качестве черенка можно использовать деревянный брусок размером 1,5х1,5 см, металлопластиковую трубу или очищенную от коры палку.
2. С помощью канцелярского ножа по намеченной разметке вырезаются отверстия. В области зубьев аккуратно, небольшими шагами, прорезается пластик. Черенок привязывается к получившемуся комбайну для сбора ягод с помощью бечевки.

Как сделать грабли-комбайн для сбора ягод своими руками

Еще один вариант ручного сборщика. Для изготовления потребуются оцинкованное железо и спицы из нержавеющей стали. Порядок работы:

1. По выбранному чертежу вырезают детали. Для этого маркером наносят разметку на оцинкованный лист. Из полос делают держатели для спиц. Для этого на отрезок кладут кусок фанеры или железа толщиной 0,5см и отрезок через нее перегибают пополам.
2. С каждого конца отрезают 2 см в один слой для удобства крепления. Получившийся сегмент крепят к полоскам 5*18 см (боковины).
3. Отрезок алюминиевой трубы с двух концов сплющивают. Поперек крепят полоски к центру, шириной 1 см.
4. Спицы выравнивают по уровню на одну длину 5-7 см. По углам боковин проделывают отверстия. Крепят ручку к торцам.

Внимание! При работе с электроинструментами следует соблюдать технику безопасности. Надевают защитные перчатки, очки и фартук.

Чтобы ягоды не скатывались на землю, к задней стенке крепят мешок из холщовой ткани. Некоторые умельцы отрезают часть штанины от старых плотных джинсов, сшивают отверстие с одной стороны, а другую часть крепят к днищу при помощи бечевки или проволоки.

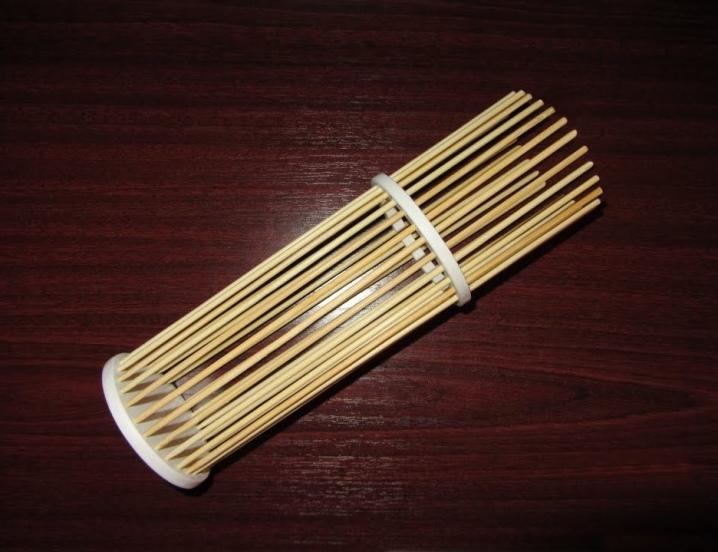

Как сделать стакан-комбайн для сбора ягод своими руками

Для создания простой модели вам понадобятся шашлычные шпажки и лист фанеры. Идеально подойдут два небольших куска размером 10 на 10 см. Следуйте этому пошаговому руководству, чтобы изготовить стакан-комбайн для сбора ягод:

1. Вырежьте из фанеры два круга. В одной из деталей аккуратно удалите центральную часть, оставив ободок шириной 0,7-1 см. В обеих заготовках сделайте отверстия с помощью сверла диаметром 3 мм, располагая их с шагом 5 мм. После этого тщательно обработайте детали наждачной бумагой и нанесите на них влагоотталкивающее средство.
2. Для сбора ягод поместите ветку в стакан. Ягоды будут легко отделяться от плодоножки и падать в комбайн.

Как изготовить комбайн для сбора ягод стоя своими руками

Усовершенствованная конструкция позволяет собирать урожай без наклонов. Это облегчает работу пожилым людям и тем, кто страдает от болей в спине. Даже спортивный подготовленный человек после целого дня наклонов и приседаний на следующий день будет страдать от крепатуры мышц.

Для работы потребуются лист фанеры толщиной 7-10 мм и стальной прут из нержавеющей стали сечением 3 мм.

Порядок выполнения работ по изготовлению комбайна для сбора ягод стоя:

1. На фанеру по выбранному эскизу простым карандашом наносят разметку, четко вымеряя размер деталей.
2. При помощи саморезов и шуруповерта крепят детали ковша днище и боковины в соответствии с чертежом.
3. К задней торцевой стенке крепят петли и проверяют, чтобы деталь свободно двигалась. Дверь монтируют к коробу для сбора ягод.
4. Из стального нержавеющего прута сечением 3 мм, нарезают отрезки по 10 см длиной. Деталь промазывают универсальным клеем и приклеивают спицы. С внешней стороны зубцы затачивают, чтобы поверхность была ровной и округлой.
5. Получившийся гребень вклеивают в комбайн для сбора ягод. Чтобы обеспечить хорошее прилипание, детали укрепляют струбциной.
6. При помощи металлических уголков и саморезов к сборнику прикрепляют ручку.
7. Берут два отрезка трубы 1,3 м и 0,7 м. Это будущие ручки. К деталям с одной стороны прикручивают поворотные элементы из фанеры.
8. Отступив 10 см от малой трубы, два отрезка скрепляют между собой куском трубы и оставшимися деталями поворотного механизма.
9. К задней стенке привинчивают болт в центре. При помощи бечевки соединяют дверку и место крепления двух труб.
10. Производят тестирование в полевых условиях.

Заключение

Самодельный комбайн для сбора ягод может иметь различные конструкции. Точное следование пошаговым инструкциям поможет вам изготовить надежное устройство, которое значительно упростит процесс ручного сбора.

Советы по улучшению эффективности работы комбайна

Оптимизация конструкции

Для повышения эффективности работы самодельного комбайна важно тщательно продумать его конструкцию. Используйте легкие, но прочные материалы, такие как алюминий или высококачественный пластик, чтобы снизить общий вес устройства и облегчить его маневренность. Также стоит обратить внимание на размеры и форму рабочей части комбайна, чтобы она могла легко проходить между рядами ягодных кустов.

Выбор подходящего механизма сбора

Существует несколько типов механизмов для сбора ягод, и выбор правильного зависит от конкретных условий эксплуатации. Например, для мягких ягод, таких как малина или клубника, подойдут вибрационные механизмы, которые аккуратно отделяют ягоды от куста. Для более твердых ягод, таких как черника, можно использовать щеточные или гребенчатые механизмы, которые эффективно собирают урожай, не повреждая плоды.

Эффективное использование электроники

Современные технологии могут значительно повысить производительность комбайна. Рассмотрите возможность установки датчиков, которые будут определять зрелость ягод и автоматически активировать механизм сбора. Также можно интегрировать систему GPS для оптимизации маршрута передвижения комбайна по полю, что позволит избежать лишних перемещений и сэкономить время.

Регулярное обслуживание

Чтобы комбайн работал эффективно, необходимо регулярно проводить его техническое обслуживание. Проверяйте состояние всех механических частей, смазывайте подвижные элементы и следите за состоянием электрики. Это не только продлит срок службы устройства, но и обеспечит его бесперебойную работу в течение всего сезона сбора ягод.

Обучение операторов

Не менее важным аспектом является обучение людей, которые будут управлять комбайном. Правильное использование устройства, знание его особенностей и умение быстро реагировать на возникающие проблемы помогут значительно повысить общую эффективность работы. Регулярные тренировки и обмен опытом между операторами также могут способствовать улучшению результатов сбора урожая.

Вопрос-ответ

Как сделать корзину для сбора ягод?

Облегчите сбор урожая с помощью пластиковых галлонных кувшинов для молока или воды. Превратите их в корзину для сбора урожая, расширив горлышко сверху, но оставив ручки нетронутыми. Закрепите кувшин на талии, продев через ручку веревку или ремень.

Какие ягоды можно собирать комбайном?

Комбайн представляет собой специальное приспособление для сбора ягод. Подходит для брусники, клюквы, крыжовника, облепихи, смородины, черники, шиповника.

Как называется приспособление для сбора ягод с низких кустов?

Плодосъемник (комбайн) изготовлен из пластмассы. Предназначен для сбора ягод с кустарников. Принцип работы заключается в отделении плодов от кустарников гребенкой плодосъемника. Плоды при этом попадают в накопительную часть. Отверстия на дне плодосъемника позволяют высыпаться мелкому мусору и листьям.

Советы

СОВЕТ №1

Перед началом сборки самодельного комбайна, тщательно изучите различные конструкции и механизмы, используемые в коммерческих моделях. Это поможет вам понять, какие элементы наиболее эффективны и как их можно адаптировать под ваши нужды.

СОВЕТ №2

Используйте легкие и прочные материалы, такие как алюминий или пластик, для конструкции вашего комбайна. Это обеспечит хорошую маневренность и снизит нагрузку на двигатель, что важно для длительной работы в поле.

СОВЕТ №3

Обратите внимание на систему сбора ягод. Используйте сетки или контейнеры, которые легко очищаются и не повреждают ягоды. Также продумайте механизм, который будет минимизировать потери урожая во время сбора.

СОВЕТ №4

Не забывайте о безопасности! Убедитесь, что все движущиеся части вашего комбайна защищены, а также используйте защитные очки и перчатки во время работы. Это поможет избежать травм и сделает процесс более комфортным.
