Как сделать штангу для лазерного нивелира (уровня) своими руками

В этой статье мы объясним, как сделать штангу для лазерного нивелира своими руками. Это упростит и ускорит выравнивание и разметку в строительстве и ремонте. Создание собственного штатива сэкономит средства и позволит адаптировать конструкцию под конкретные задачи. Мы предоставим пошаговые инструкции, необходимые материалы и инструменты, а также фотографии и видео для легкой реализации проекта.

Из чего можно сделать штативы и штанги

Существует несколько способов создания инструмента: можно использовать телескопическую, полипропиленовую или алюминиевую трубку, а также металлический профиль.

В качестве основы можно взять доступные материалы, а некоторые элементы, такие как головка, можно приобрести отдельно. В любом случае, изготовление конструкции своими руками обойдется дешевле, чем покупка готового изделия в магазине.

Создание штанги для лазерного нивелира своими руками — задача, которая требует внимательного подхода и знаний. Эксперты рекомендуют использовать легкие, но прочные материалы, такие как алюминий или пластиковые трубы. Это обеспечит необходимую устойчивость и легкость в использовании. Важно, чтобы штанга имела четкую разметку, позволяющую точно определять высоту. Для этого можно использовать водостойкие маркеры или наклейки. Также стоит обратить внимание на возможность регулировки длины штанги, что позволит адаптировать инструмент под различные условия работы. Наконец, эксперты советуют протестировать самодельную штангу на ровной поверхности, чтобы убедиться в ее точности и надежности перед использованием в полевых условиях.

https://youtube.com/watch?v=lQG0VzLJphM

Какие инструменты и материалы потребуются

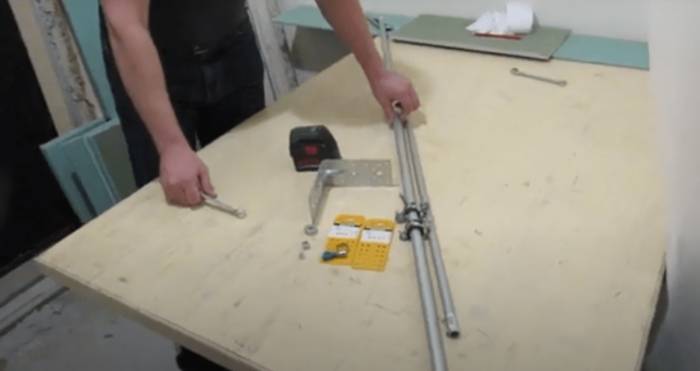

Для изготовления прибора понадобятся такие инструменты и материалы:

• труба со следующими параметрами: диаметр сечения 27 мм, толщина стенки 1 мм;
• ручка к валику телескопического типа;
• клей «Момент» (можно воспользоваться и клеевым пистолетом);
• часть коврика;
• набор отверток;
• саморезы;
• нож канцелярский;
• головка от недорого штатива;
• уголок металлический 40*100 мм;
• клипсы из пластика, предназначенные для Ø 25 и 20 мм – по 2 штуки;
• сверло;
• пистолет для герметика (можно старый);
• муфта (нужно для опоры снизу);
• тройник полипропиленовый (32 мм);
• винт 4-6 мм, барашек;
• шурупы пластиковые (резьба 5/8).

Интересные факты

Вот несколько интересных фактов о создании штанги для лазерного нивелира своими руками:

1. Материалы и точность: Для изготовления штанги можно использовать различные материалы, такие как алюминий, дерево или пластиковые трубы. Алюминий легкий и прочный, что делает его идеальным выбором для переносных штанг. Важно, чтобы штанга была ровной и не имела изгибов, так как это может повлиять на точность измерений.

2. Регулируемая высота: Многие самодельные штанги для лазерных нивелиров имеют возможность регулировки высоты. Это можно реализовать с помощью телескопических трубок, которые позволяют быстро изменять длину штанги в зависимости от нужд пользователя. Такой подход делает инструмент более универсальным и удобным в использовании.

3. Крепление для нивелира: При создании штанги важно предусмотреть надежное крепление для самого лазерного нивелира. Это может быть сделано с помощью стандартных крепежных элементов, таких как винты или зажимы, или же с использованием 3D-печати для создания индивидуальных креплений, которые идеально подойдут для вашего устройства. Это обеспечит стабильность и точность при работе.

https://youtube.com/watch?v=pLRJkZQSoOw

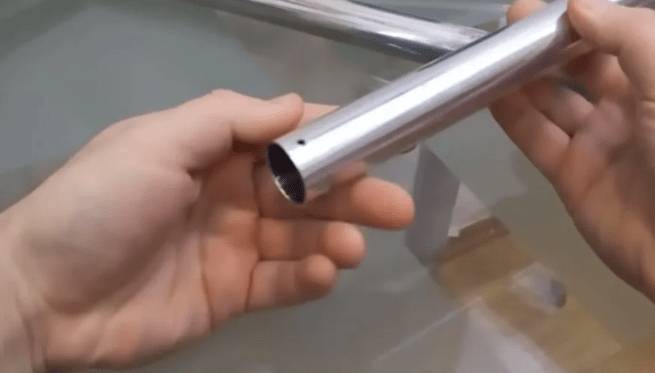

Как сделать телескопическую штангу для лазерного уровня своими руками

Телескопическая конструкция может быть поднята на любую высоту, что делает ее удобной для использования в различных помещениях. Чтобы создать такую конструкцию самостоятельно, выполните следующие шаги:

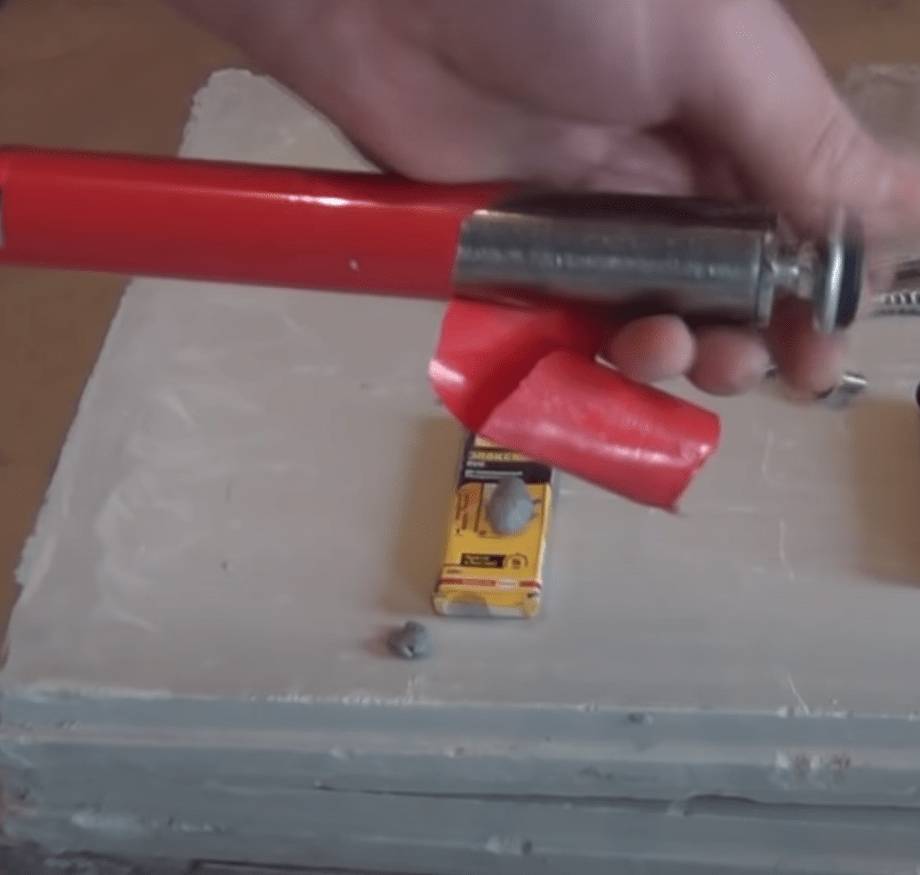

1. Приклейте втулку с резьбой с помощью двухкомпонентного клея.
2. Поднимите инструмент на максимальную высоту, упирая его в потолок.
3. Подтяните гайку снизу, чтобы установить оптимальную высоту.
4. Сделайте разметку на небольшом куске фанеры.
5. Вырежьте деталь (кронштейн) по нанесенным меткам самостоятельно.
6. Закрепите деревянный кронштейн на нужной высоте с помощью металлического хомута.
7. Отрегулируйте положение, вращая в нужном направлении.

Как сделать высокий штатив для лазерного уровня из пропиленовых труб своими руками

Из остатков полипропиленовых труб можно смастерить микролифт для лазерного уровня своими руками. Пошаговая инструкция следующая:

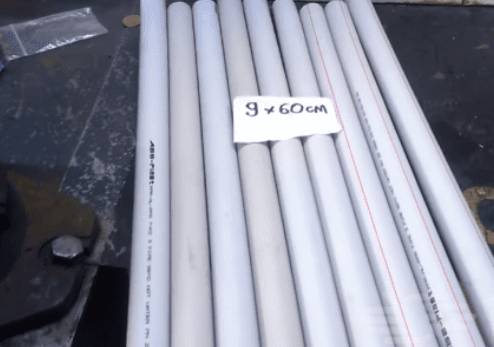

1. Сначала делают заготовки из девяти обрезков полипропиленовых труб. Этого количества достаточно для того, чтобы сконструировать три ножки. Если длина каждого фрагмента будет 60 см, из них можно своими руками изготовить распорную стойку для лазерного уровня высотой 50-100 см.
2. Берут шесть отрезков из девяти и насаживают на одну часть муфты. Работать нужно, используя сварочный утюг. После этого укладывают 3 обрезка в один ряд (в центре идет обычная полипропиленовая труба без муфты).
3. Следующий этап изготовления подставки для лазерного уровня своими руками – приложить сверху часть фанеры или панели МДФ и зафиксировать его струбцинами. Далее необходимо просверлить отверстия и проделать резьбу. Прикрутить заготовку, используя винты. Точно так же собрать своими руками остальные две ножки.
4. В среднюю полипропиленовую трубу каждой ножки требуется вставить длинный саморез. С его помощью можно установить самодельный штатив, если поверхность будет неровной. Затем необходимо зафиксировать ножки вместе, используя три уголка.

Важно! По описанной технологии можно своими руками смастерить треногу для лазерного уровня. Это удобное устройство, которое не занимает много места. Использовать его можно в качестве штатива не только для уровня, но и для фотокамеры, нивелира и других инструментов.

https://youtube.com/watch?v=ykI4a7D5q5g

Как сделать кронштейн для лазерного уровня своими руками

Кронштейн — это устройство, которое позволяет надежно закрепить инструмент на опоре, такой как штатив. Его можно изготовить самостоятельно, следуя этой инструкции:

1. Подготовьте алюминиевую и телескопическую трубы.
2. Вставьте одну трубу в другую и закрепите их с помощью хомута.
3. Закрепите металлический уголок на хомутах.
4. Закрутите гайки для надежной фиксации.
5. Упирайте конструкцию в потолок и зафиксируйте ее.
6. Установите прибор на штатив и начинайте работу.

Как сделать магнитный держатель для лазерного уровня своими руками

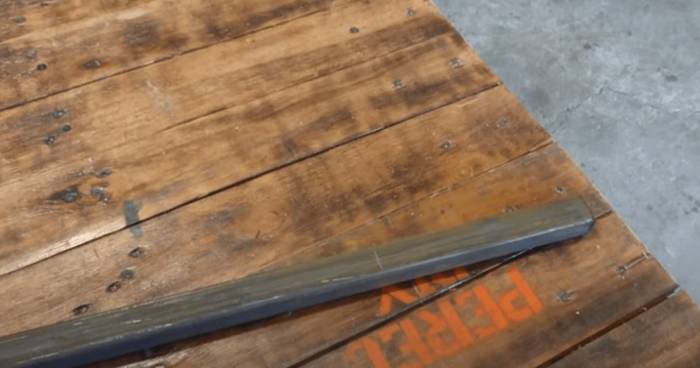

Магнитный штатив изготавливают из металлического профиля. Последовательность действий такая:

1. Составить чертеж, нанести разметку.
2. Отпилить часть заготовки.
3. Получить полоску из металлической пластины.
4. Пройтись по ней шлифовкой.
5. Подогнуть под прямым углом.
6. Просверлить три отверстия в заготовке.
7. В каждое из них прикрутить по болту.
8. Поставить торцы, прибить молотком.
9. Прикрутить уголок к основной детали.
10. Прикрепить кронштейн к штативу и поставить инструмент.

Заключение

Создать штатив для лазерного уровня своими руками вполне реально, используя доступные материалы. Такой штатив имеет преимущество в том, что его можно настроить под нужную высоту и другие характеристики. Кроме того, самодельная подставка обойдется значительно дешевле, чем аналогичный товар, приобретенный в магазине.

Советы по использованию самодельной штанги и штативов

Использование самодельной штанги для лазерного нивелира может значительно упростить процесс выравнивания и измерения. Однако, чтобы добиться максимальной точности и удобства в работе, важно учитывать несколько ключевых моментов.

1. Правильная установка штанги: Убедитесь, что штанга установлена вертикально. Для этого можно использовать уровень, чтобы проверить, что штанга не наклонена. Наклон может привести к ошибкам в измерениях, особенно на больших расстояниях.

2. Закрепление лазерного нивелира: Если вы используете самодельный штатив, убедитесь, что лазерный нивелир надежно закреплен. Это предотвратит его смещение во время работы. Используйте зажимы или специальные крепления, чтобы зафиксировать нивелир на нужной высоте.

3. Выбор материала для штанги: При изготовлении штанги выбирайте легкие, но прочные материалы, такие как алюминий или пластиковые трубы. Это облегчит транспортировку и установку, а также снизит вероятность повреждений при падении.

4. Регулировка высоты: Если ваша штанга имеет возможность регулировки высоты, убедитесь, что механизм работает плавно и надежно. Это позволит вам быстро подстраивать высоту штанги под разные условия работы.

5. Использование дополнительных аксессуаров: Для повышения точности измерений можно использовать дополнительные аксессуары, такие как мишени или отражатели. Это особенно полезно при работе на больших расстояниях, где лазерный луч может быть менее заметен.

6. Учет условий окружающей среды: При использовании лазерного нивелира на улице учитывайте погодные условия. Сильный ветер или дождь могут повлиять на стабильность штанги и точность измерений. В таких случаях лучше работать в закрытых помещениях или использовать защитные конструкции.

7. Практика и опыт: Как и в любом другом деле, практика играет ключевую роль. Чем больше вы будете использовать самодельную штангу, тем лучше будете понимать ее особенности и нюансы работы с ней. Не стесняйтесь экспериментировать с различными методами установки и использования, чтобы найти наиболее удобный для себя вариант.

Следуя этим советам, вы сможете максимально эффективно использовать самодельную штангу для лазерного нивелира, что значительно упростит процесс выравнивания и повысит точность ваших измерений.

Вопрос-ответ

Из чего сделать гриф для штанги?

Гриф должен быть сделан из стали или прочного сплава. Для дома стоит выбрать длину 120–150 см — более длинные модели неудобны в ограниченном пространстве. Диаметр трубы тоже должен подходить для удобного хвата: существуют стандартные (25 мм) и олимпийские (50 мм) варианты. Грифы делятся на прямые, изогнутые и короткие.

Какая резьба на лазерном уровне?

Резьба может иметь стандарт ⅝ или ¼. Обязательно зафиксируйте положение прибора на штативе специальной гайкой, иначе, если он опустится под собственным весом, точность работы нарушится.

Можно ли использовать телефон в качестве лазерного уровня?

Пользуйтесь бесплатно! Laser Level & Clinometer (нивелир) — отличное измерительное приложение, оснащённое лазерным указателем, обычным 3-режимным уровнем (Libella) и клинометром (инклинометром) для измерения вертикальных углов и определения точной горизонтальной плоскости.

Что можно использовать вместо лазерного уровня?

Пузырьковый уровень – универсальный инструмент с пузырьковыми колбами для определения горизонтального и вертикального положения. Отвес – металлический грузик на прочной нити для точного определения вертикали. Меловая нить – инструмент для создания ровных линий на различных поверхностях.
