Как сделать снегоуборщик на мотоблок своими руками

Зима приносит не только снежные пейзажи, но и необходимость уборки снега, что может стать проблемой для владельцев загородных участков. В этой статье мы расскажем, как сделать снегоуборщик для мотоблока своими руками, предоставив чертежи, размеры и схемы, а также пошаговую инструкцию с фото и видео. Создание собственного снегоуборщика сэкономит средства и позволит адаптировать устройство под ваши нужды, что сделает уборку снега более эффективной и комфортной.

Устройство и принцип работы снегоуборщика для мотоблока

Устройство снегоуборщика для мотоблока имеет довольно простую конструкцию, что позволяет изготовить его самостоятельно. В качестве источника энергии используется бензиновый двигатель, который приводит в движение шнек. Этот механизм разбивает снежные массы, а лопасти ротора подхватывают снег и выбрасывают его через специальный патрубок. Таким образом, снег можно отбрасывать на несколько метров в сторону.

Управляет машиной оператор, который держится за удобные рукоятки и толкает её вперед. Плавное движение обеспечивается парой колес с рельефными шинами. Постепенно продвигая снегоуборщик, оператор очищает территорию от снега.

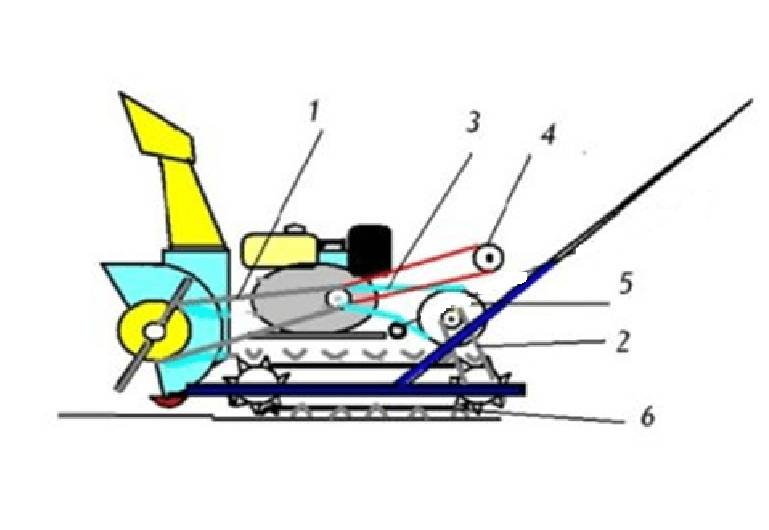

Схему устройства можно представить в виде рисунка, где цифрами обозначены следующие элементы:

1. Привод шнека.
2. Привод гусеницы.
3. Ремень привода.
4. Паразитный ролик (для заднего хода).
5. Промежуточный вал.
6. Ролик для натяжения ремня (для движения вперед).

На практике существует четыре типа снегоуборщиков, которые можно собрать в домашних условиях:

1. Адаптерный агрегат.
2. Снегоуборочная насадка.
3. Вентиляторный.
4. Шнеково-вентиляторный.

Создание снегоуборщика на мотоблок своими руками — задача, требующая знаний и навыков в области механики. Эксперты отмечают, что прежде всего необходимо тщательно изучить конструкцию мотоблока и выбрать подходящие материалы для изготовления. Важно учитывать мощность мотоблока, чтобы снегоуборщик эффективно справлялся с задачей.

Специалисты рекомендуют использовать прочные металлические детали для рамы и лопаты, а также обратить внимание на систему привода. Оптимальным вариантом будет использование цепной передачи, которая обеспечит надежную работу устройства. Также стоит предусмотреть возможность регулировки угла наклона лопаты, что позволит адаптировать снегоуборщик под различные условия.

Не менее важным аспектом является безопасность. Эксперты советуют установить защитные кожухи и использовать качественные крепежные элементы, чтобы избежать поломок во время эксплуатации. В итоге, при правильном подходе, самодельный снегоуборщик станет надежным помощником в зимний период.

https://youtube.com/watch?v=i1zoIodsw5E

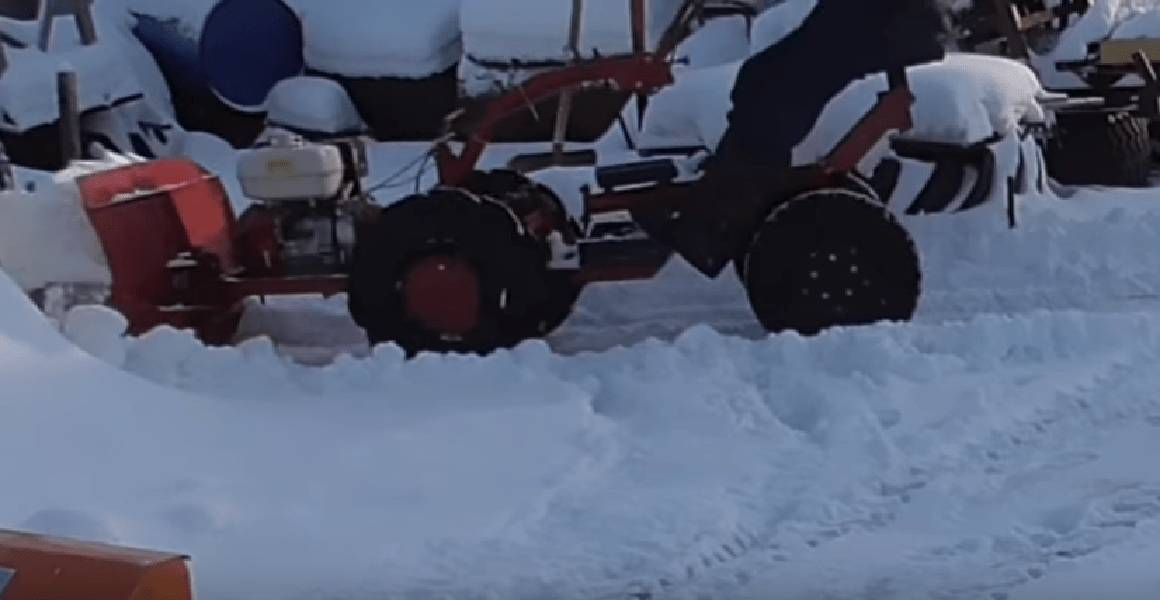

Мотоблок с адаптером

К агрегату монтируют снегоуборочную насадку – ее предварительно конструируют своими руками. Для изготовления ножа используют металлический лист с острыми краями.

Основные элементы нужно вырезать из стали, а затем сварить. С нижней части монтируют нож для снега. Следующий этап – монтаж отвала к основному блоку. Его следует зафиксировать с помощью штанг и кронштейна. После этого крепят тяги и выводят их на ручку оператора через ушки.

Интересные факты

Вот несколько интересных фактов о создании снегоуборщика на мотоблок своими руками:

1. Универсальность конструкции: Снегоуборщик, созданный на основе мотоблока, может быть адаптирован для различных условий эксплуатации. Изменяя угол наклона и ширину рабочего органа, можно эффективно убирать снег как на ровных участках, так и на склонах, что делает самодельное устройство универсальным.

2. Экономия средств: Создание снегоуборщика своими руками позволяет значительно сэкономить на покупке готового оборудования. При наличии необходимых материалов и инструментов, можно собрать устройство за небольшую сумму, используя старые детали и запчасти от других машин.

3. Улучшение навыков: Процесс сборки снегоуборщика на мотоблок не только развивает технические навыки, но и дает возможность лучше понять принципы работы механики и инженерии. Это может быть полезно для дальнейших проектов и улучшения своих навыков в ремонте и конструировании.

https://youtube.com/watch?v=yeutqRSApog

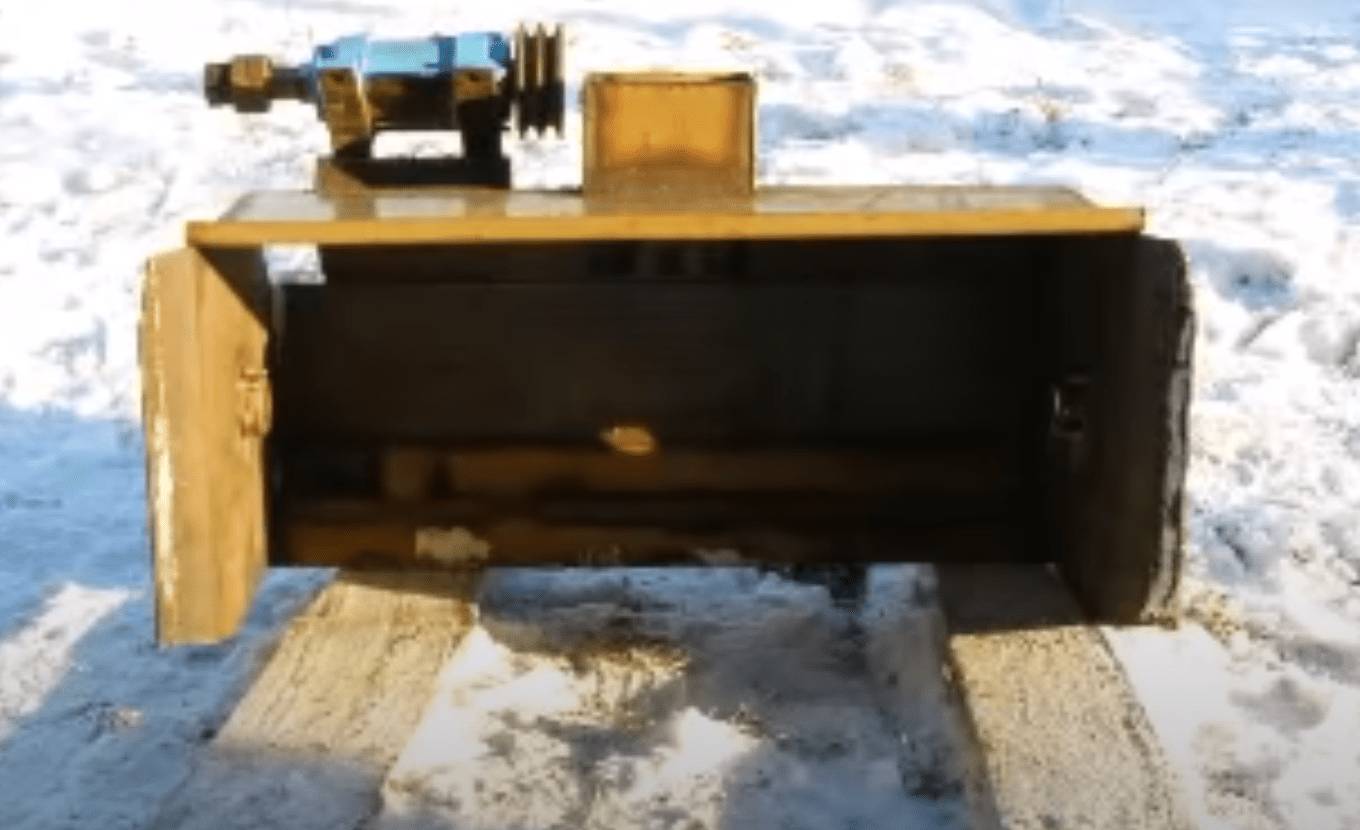

Снегоуборочная насадка на мотоблок

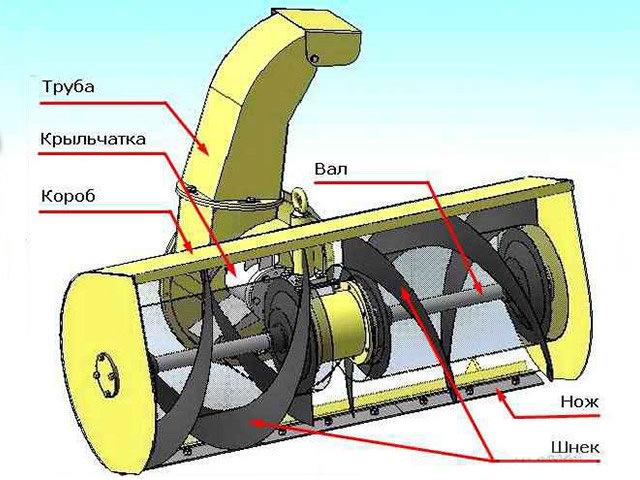

Еще один доступный вариант снегоуборочной машины – это устройство с шнековым (роторным) механизмом. Оно состоит из нескольких ключевых компонентов:

• шнек;
• вал;
• труба (патрубок) для выброса снега;
• открытый металлический корпус;
• редуктор (по желанию);
• звездочка с цепью – механизм передачи.

Такой снегоуборщик можно изготовить самостоятельно, используя металлические трубы и стальные листы. В первую очередь сваривается корпус, а его нижние края загибаются для создания гладких полозьев. В центре вала устанавливается захват, выполненный из П-образно загнутых пластин, которые должны быть направлены в противоположные стороны под углом 180 градусов.

К этим пластинам крепится шнек, на который с каждой стороны надеваются по два кольца. При этом конец одного кольца сваривается с началом другого. С обратной стороны захвата вырезается отверстие, через которое будет проходить труба для отвода снега. Она также приваривается, а верхняя часть загибается в сторону.

Вентиляторный (роторный) снегоуборщик

Вентиляторный снегоуборщик на мотоблок можно сделать своими руками из таких элементов:

• барабан с подшипником;
• крыльчатка с лопастями (они идут параллельно оси вращения);
• короб-труба из стали с полозьями (его приваривают к барабану);
• направляющие отвалы (их затачивают и также приваривают к барабану).

Ось выступает за пределы барабана и с помощью механизма передачи контактирует с валом бензинового двигателя. Снег идет по направляющим, попадает на лопасти вращающейся крыльчатки и увлекается в трубу, через которую отбрасывается в сторону.

https://youtube.com/watch?v=j1Iefm2_YaY

Шнеково-вентиляторный (комбинированный) снегоуборщик

Данный снегоуборщик, предназначенный для работы с мотоблоком, включает в себя следующие компоненты:

1. Шнек – это труба, оснащенная двумя цапфами.
2. Ротор, выполненный из стальных лопастей толщиной 3-4 мм.
3. Корпус – металлический ящик, который можно изготовить самостоятельно с помощью сварки.
4. Труба для выброса, сделанная из металлических листов с загнутым верхом.

Этот универсальный агрегат эффективно справляется даже с уплотненным снегом.

Самодельный снегоуборщик для мотоблока своими руками

Для создания снегоуборщика на мотоблок в первую очередь нужно продумать все элементы конструкции и разработать чертеж. После этого своими руками проводят сборку по схеме и тестируют готовое устройство.

Необходимые материалы и инструменты

Для самостоятельного изготовления снегоуборочной приставки к мотоблоку вам понадобятся следующие детали, инструменты и материалы:

• бензиновый двигатель (например, от бензопилы «Нева» или другой модели);
• топливный бак;
• стальные или алюминиевые листы;
• металлический уголок (для конструкции рамы);
• фанера;
• цепь с зубьями;
• трубы (для создания рукоятки);
• сварочный аппарат;
• шлифовальная машина;
• токарный станок;
• плоскогубцы;
• электролобзик;
• набор гаечных ключей;
• крепежные элементы.

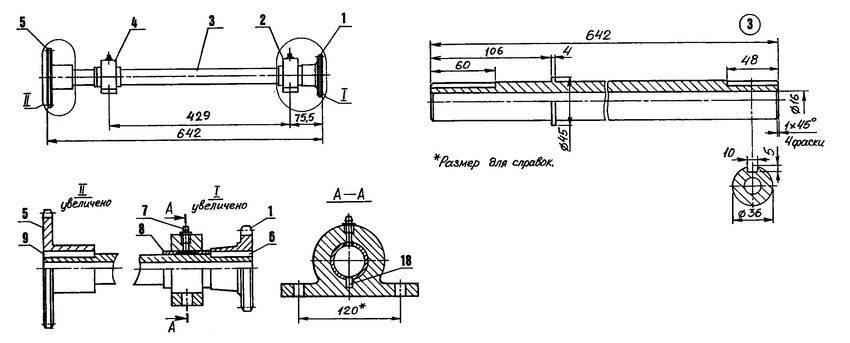

Чертежи снегоуборщика к мотоблоку

Чтобы сконструировать снегоуборщик на мотоблок, предварительно понадобится составить чертеж. Его можно распечатать или начертить, после чего своими руками делают сборку. За основу можно взять такие варианты:

1. Роторный снегоуборщик для мотоблока, собранный своими руками по простой схеме.
2. Чертеж шнекового снегоуборщика для мотоблока, который можно изготовить в домашних условиях своими руками.
3. Вариант снегоуборщика на мотоблоке с отвалом.

Пошаговая инструкция по изготовлению

Создание снегоуборочной машины для мотоблока своими руками возможно с использованием токарного станка и двигателя от бензопилы. Вот общая последовательность действий:

1. Сварите корпус из стальных листов. Нижние края корпуса следует загнуть, чтобы улучшить его скольжение по снегу, создавая тем самым нечто похожее на полозья.
2. Изготовьте шнек для снегоуборщика, используя готовый вариант или создавая его самостоятельно.
3. Установите шнек в корпус.
4. Установите механизм передачи. Для этого необходимо зафиксировать звездочку и соединить мотоблок с навесным снегоуборщиком с помощью цепной передачи.
5. Сварите выходной патрубок из металлических листов и установите его на конструкцию.
6. Установите стойку с рукояткой.

Полезные советы

После сборки конструкции нужно протестировать ее. Проверяют: как лопасти увлекают за собой снег, как идут колеса, не зацепляются ли полозья. Чтобы машина, собранная своими руками, прослужила как можно дольше, рекомендуют учесть несколько полезных советов:

1. Еще при сборке следует использовать предохранительные болты, которые помогут избежать попадания плотного снега и льда внутрь механизма.
2. Особенно важно внимательно подойти к выбору подшипников – именно они обеспечивают надежность конструкции.
3. Ременной привод более практичен, поскольку при попадании твердого предмета он просто заклинит. Его также легко разобрать и заменить.
4. После каждой уборки мотоблок лучше хранить в помещении с плюсовой температурой. Тогда не нужно дополнительно прогревать двигатель, на что уходит лишнее время.
5. Обслуживать машину несложно. Одно из требований – регулярная замена масла в редукторе. Зимой нужно использовать только жидкое, неплотное масло, поскольку на морозе оно быстро загустеет.

Заключение

Создать снегоуборщик для мотоблока самостоятельно можно, используя металлические листы и такие инструменты, как болгарка и сварочный аппарат. Важно внимательно рассчитать размеры всех компонентов и обеспечить надежность конструкции на этапе сборки.

Обслуживание и ремонт самодельного снегоуборщика

Обслуживание и ремонт самодельного снегоуборщика – важные аспекты, которые помогут продлить срок службы устройства и обеспечить его эффективную работу в зимний период. Правильный уход за снегоуборщиком не только предотвратит поломки, но и повысит его производительность.

Регулярная проверка и чистка

Первым шагом в обслуживании снегоуборщика является регулярная проверка всех его компонентов. После каждого использования необходимо очищать рабочие элементы от снега и льда, чтобы избежать коррозии и повреждений. Особое внимание следует уделить:

• Лопате и шнеку: Убедитесь, что на них нет повреждений и трещин. Если они изношены, их следует заменить или отремонтировать.
• Двигателю: Проверяйте уровень масла и при необходимости меняйте его. Также стоит следить за состоянием воздушного фильтра и чистить его от загрязнений.
• Трансмиссии: Регулярно проверяйте уровень масла в редукторе и при необходимости добавляйте или заменяйте его.

Смазка движущихся частей

Смазка всех движущихся частей снегоуборщика – ключевой момент в его обслуживании. Используйте качественные смазочные материалы, чтобы избежать износа подшипников и других элементов. Обратите внимание на:

• Подшипники: Смазывайте их регулярно, особенно если снегоуборщик используется в условиях высокой влажности.
• Шестерни и редукторы: Используйте специальную смазку для редукторов, чтобы обеспечить плавную работу трансмиссии.

Ремонт и замена деталей

В процессе эксплуатации снегоуборщика могут возникать поломки. Важно уметь диагностировать и устранять их. Наиболее распространенные проблемы включают:

• Неисправности двигателя: Если двигатель не запускается, проверьте систему зажигания, уровень топлива и наличие искры. Если двигатель работает нестабильно, возможно, потребуется очистка карбюратора.
• Проблемы с шнеком: Если шнек не вращается, проверьте ремни и цепи на наличие повреждений. При необходимости замените их.
• Электрические неисправности: Проверьте все электрические соединения и предохранители. Если есть проблемы с проводкой, их следует устранить.

Подготовка к зимнему сезону

Перед началом зимнего сезона рекомендуется провести полное техническое обслуживание снегоуборщика. Это включает в себя:

• Проверку всех систем и узлов устройства.
• Замена масла и фильтров.
• Проверку и при необходимости замену изношенных деталей.
• Тестирование работы снегоуборщика на небольшом участке, чтобы убедиться в его исправности.

Следуя этим рекомендациям, вы сможете обеспечить надежную работу вашего самодельного снегоуборщика на протяжении всего зимнего сезона, а также минимизировать вероятность поломок и непредвиденных затрат на ремонт.

Вопрос-ответ

Можно ли использовать мотоблок в качестве снегоуборщика?

Такими универсальными машинами являются мотоблоки. Современный трактор может использоваться и зимой, и летом. На нем вы сможете перевозить нужные предметы с одной стороны участка на другую. С помощью него вы сможете вспахивать участок, ухаживать за растениями, его можно использовать и как снегоуборочную машину.

Какой объем двигателя подойдет для снегоочистителя?

Чем больше двигатель, тем мощнее снегоочиститель. Легкие и средние работы по уборке можно выполнить с двигателями объёмом от 200 до 300 куб. см, тогда как для более крупных работ и площадей обработки требуется двигатель объёмом более 300 куб. см. Чем больше двигатель, тем выше мощность снегоочистителя, что позволяет ему эффективнее справляться с тяжёлым и глубоким снегом.

На какой мотоблок можно поставить снегоуборщик?

Мотоблок «НЕВА» МБ Компакт. Мотоблок МБ Компакт качественно убирает свежевыпавший снег на участках малой и средней площади. Таким образом, можно говорить о том, что эта техника отлично подойдет для уборки придомовых территорий, подъездных путей, пешеходных дорожек, парковочных мест, площадок перед гаражом.

Советы

СОВЕТ №1

Перед началом сборки снегоуборщика на мотоблок, тщательно изучите чертежи и схемы. Это поможет вам понять, какие материалы и инструменты понадобятся, а также избежать ошибок в процессе сборки.

СОВЕТ №2

Используйте качественные и прочные материалы для изготовления деталей снегоуборщика. Это обеспечит долговечность конструкции и её эффективность в работе, особенно при уборке глубокого снега.

СОВЕТ №3

Обратите внимание на систему крепления снегоуборщика к мотоблоку. Убедитесь, что она надежна и позволяет легко устанавливать и снимать устройство, чтобы упростить его использование и обслуживание.

СОВЕТ №4

Не забывайте о безопасности! При работе с инструментами и сборке конструкции используйте защитные очки и перчатки, а также следите за тем, чтобы все механизмы были правильно отрегулированы и не имели острых краев.
