Как сделать термопривод для автоматического открывания теплицы своими руками

В садоводстве автоматизация процессов становится важной, и термопривод для теплицы — эффективный способ создать оптимальный микроклимат для растений. В этой статье мы рассмотрим, как изготовить термопривод своими руками из доступных материалов, таких как амортизаторы и пластиковые бутылки. Вы узнаете о принципе его работы и получите пошаговую инструкцию по созданию устройства для автоматического проветривания, что сэкономит ваше время и силы, обеспечивая комфортные условия для роста растений.

Устройство и принцип действия термопривода и электропривода

Производители предлагают устройства в различных вариантах. Основой любого термопривода является гидравлическая система. Внутренняя колба заполняется специальной смесью, которая расширяется при повышении температуры, выталкивая поршень и открывая заслонку форточки теплицы. Когда температура понижается, жидкость возвращается в исходное состояние, и люк для проветривания закрывается.

Электропривод для открытия форточки теплицы функционирует по схожему принципу. Датчик, фиксирующий повышение температуры, активирует толкатель, который ослабляет фиксаторы. После этого он запускает рычаг, который открывает форточку.

Важно! При резком увеличении температуры датчик может не сработать. В таком случае форточку можно открыть вручную или дождаться запоздалой реакции термодатчика.

Эксперты в области садоводства и автоматизации утверждают, что создание термопривода для автоматического открывания теплицы своими руками — это доступная и полезная задача. Основной принцип работы такого устройства заключается в использовании терморасширяющегося материала, который реагирует на изменения температуры. При повышении температуры воздуха в теплице, материал расширяется и приводит в движение механизм, открывающий окна или двери.

Для реализации проекта рекомендуется использовать простые и доступные компоненты, такие как пластиковые трубки, пружины и термостаты. Важно правильно рассчитать размеры и силу механизма, чтобы обеспечить надежную работу устройства. Эксперты также подчеркивают необходимость тестирования системы в различных температурных условиях, чтобы гарантировать ее эффективность. Такой подход не только упростит уход за растениями, но и поможет поддерживать оптимальный микроклимат в теплице, что в конечном итоге приведет к более высокому урожаю.

https://youtube.com/watch?v=291KovfIrOI

Чем термопривод лучше электропривода

Жидкостью для заполнения внутренней колбы привода в большинстве случаев является масло. Многие дачники замечали, что система слишком долго не реагирует на повышение температуры, этот недостаток плачевно сказывается на развитии растений.

Возможность сделать термопривод для теплицы самому является для многих владельцев дачных участков хорошим выходом из сложившейся ситуации. Устройство автоматического проветривания в течение пяти минут реагирует на изменение температуры, и растения всегда находятся в комфортном для них микроклимате.

Интересные факты

Вот несколько интересных фактов о создании термопривода для автоматического открывания теплицы своими руками:

1. Принцип работы термопривода: Термоприводы обычно используют термочувствительные материалы, такие как парафин или специальные термостаты, которые изменяют свою форму при изменении температуры. Это позволяет автоматически открывать или закрывать двери теплицы в зависимости от температуры внутри, обеспечивая оптимальные условия для роста растений.

2. Экономия энергии: Использование термопривода для автоматического открывания теплицы может значительно снизить потребность в электроэнергии. Такие устройства работают на основе тепла, получаемого от солнечного света, что делает их экологически чистыми и экономически выгодными.

3. Простота конструкции: Создание термопривода своими руками не требует сложных технологий или дорогих материалов. Многие садоводы используют подручные средства, такие как старые автомобильные пружины, пластиковые бутылки или даже деревянные конструкции, что делает процесс доступным и увлекательным для любителей DIY (сделай сам).

https://youtube.com/watch?v=rOvurjVz-OI

Из чего можно сделать термопривод

Принцип работы устройства довольно прост, поэтому многие владельцы дач предпочитают собирать автоматические системы проветривания своими руками. Термопривод включает в себя гидроцилиндр и толкатель. Механизм для открытия форточки в теплице можно создать из доступных материалов, старых компонентов или запчастей. Термопривод может быть изготовлен из:

• амортизатора;
• подъемного цилиндра от офисного кресла;
• камеры от спортивного мяча и баллонов;
• пластиковых бутылок.

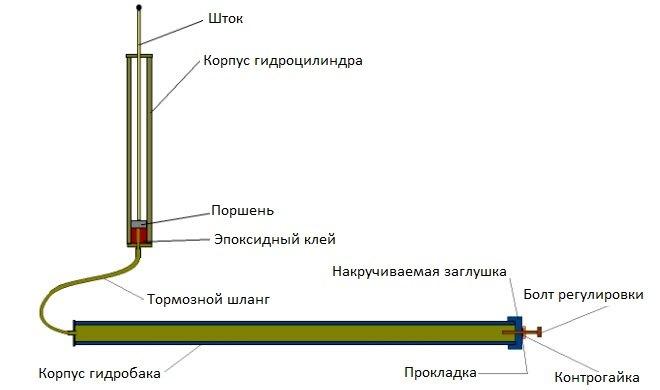

Как сделать термопривод для теплиц из амортизатора своими руками

Сделать автоматику для термопривода теплиц своими руками из старых автомобильных деталей несложно. Для работы используют пневмоцилиндр для задних дверей и гидробак. Перед тем как приступить к выполнению работ, внимательно изучают схему устройства автоматического проветривания и готовят необходимые инструменты и материал.

Для работы готовят слесарный инструмент, эпоксидный клей, емкость и шток для гидроцилиндра.

Пошаговые рекомендации по изготовлению термопривода:

1. На донце пневмоцилиндра высверливают отверстие 9 мм при помощи дрели и сверла по металлу.
2. Извлекают поршень. Полость обезжиривают техническим спиртом.
3. Поршень обмакивают в масло, чтобы поместить его в цилиндр. Выставляют его на отметку 350 мм от днища.
4. Полученную деталь зажимают тисками, чтобы донце было размещено вверх. Через отверстие заливают эпоксидный клей, разведенный по инструкции производителя. Смола создает пробку. Поршень не сможет приклеиться, т. к. предварительно нанесена смазка.
5. Через 1-2 суток, когда смола затвердеет, поршень вынимают. Эпоксидную пробку просверливают 9 мм в том же месте, что и донце. Болтом М 10 нарезают резьбу.
6. Ввинчивают гайку при помощи вышеуказанного болта.
7. В верхнюю часть помещают гидроцилиндр. Проверяют, как он двигается внутри.
8. Готовый термопривод фиксируют под форточкой теплицы. Выставляют длину штока, чтобы проем был максимальным.
9. При необходимости длину штока укорачивают. Нижнюю часть детали крепят к каркасу теплицы.

https://youtube.com/watch?v=InhpBBV82H0

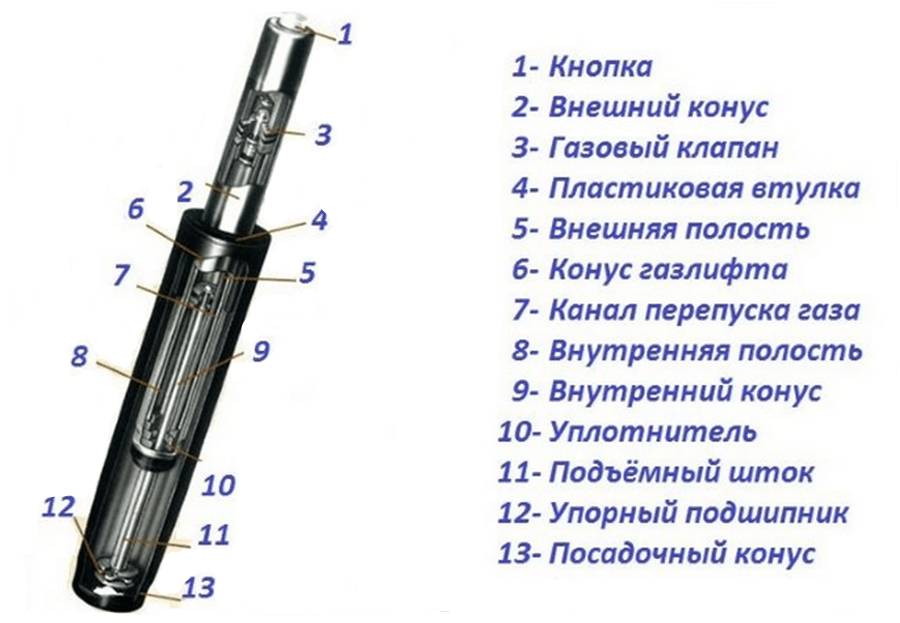

Как сделать термопривод из офисного кресла

Компьютерный стул можно встретить практически в каждом доме. Однако такая мебель часто выходит из строя, и в итоге может оказаться ненужное сломанное кресло. Из его ножки можно извлечь подъемный механизм, который затем можно использовать для создания самодельного термопривода для теплицы.

Для выполнения этой работы вам понадобится цилиндр с металлическим штоком с одной стороны и пластиковым клапаном с другой.

Этапы выполнения работ:

1. Пластиковый шток зажмите в тисках и с усилием вытяните его. Затем в тиски поместите стержень диаметром 8 мм так, чтобы снаружи оставалось 6 мм. Установите цилиндр на элемент и нажмите на него, что приведет к снижению давления внутри.
2. С помощью болгарки срежьте конусный участок цилиндра. Извлеките стальной шток и аккуратно сохраните все фиксирующие элементы. При необходимости можно заменить детали на новые.
3. Поместите шток в тиски. Чтобы не повредить шлифованную поверхность, оберните его брезентовыми рукавицами или другой плотной тканью. На конце сделайте резьбу под болт М 8. Манжеты аккуратно срежьте болгаркой.
4. Из цилиндра извлеките все детали, кроме гильзы. С алюминиевого поршня снимите резинки.
5. Обезжирьте все детали с помощью технического спирта или бензина. К гильзе прикрепите шток и аккуратно вытащите один его конец. На резьбу накрутите гайку М 8 и зафиксируйте болтом.
6. Установите алюминиевый поршень на место.
7. К обрезанному краю цилиндра приварите трубу с резьбой. Закрепите вилку для соединения с форточкой или фрамугой.
8. Наполните цилиндр отработанным машинным маслом и удалите воздух из колбы.

Как сделать термопривод из резинового мяча и баллонов

Изготовить устройство автоматического проветривания можно из подручных материалов. Термопривод делают из камеры от игрового мяча и цилиндра. Перед началом работ внимательно изучают схему прибора и собирают необходимый материал.

Работы выполняют в два этапа: изготавливают цилиндр с поршнем и соединяют все элементы в единое устройство автоматического проветривания.

Инструкция по изготовлению термопривода:

1. Из металлического листа изготавливают цилиндр.
2. Из оргстекла вырезают две детали: донце и крышку. В элементах проделывают отверстия для штока и подводящей трубки. Диаметр отверстий должен совпадать.
3. Изготавливают поршень из металла. Тщательно зашлифовывают поверхность. Крепят шток.
4. На дно цилиндра укладывают камеру от мяча. В отверстие для надувания вставляют шланг и крепят к воздушному ресиверу (туго закрытую пластиковую бутылку или другую герметичную емкость).

Важно! Стенки ресивера нагреваются, что приводит к расширению. Камера от мяча будет заполняться воздухом, а затем толкать форточку теплицы.

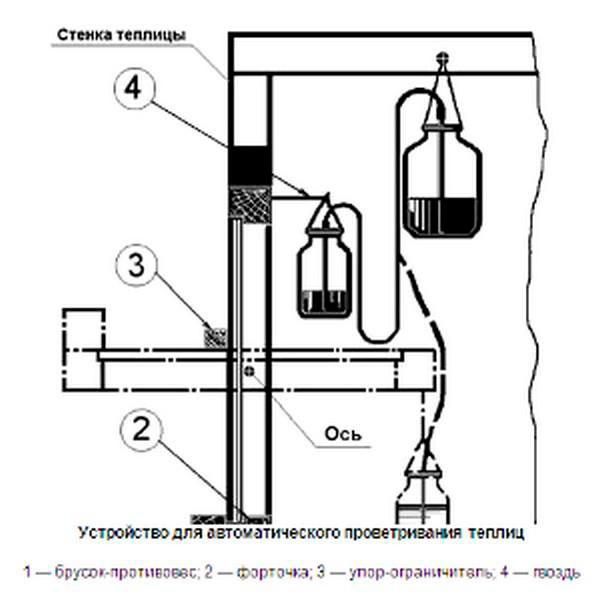

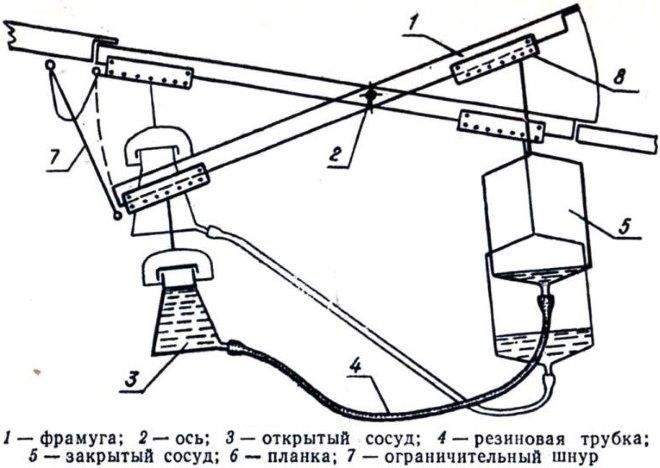

Как сделать термопривод для теплицы из бутылок своими руками

Для дачников, желающих оставить свой участок без присмотра на несколько дней и при этом сохранить урожай, существует возможность создания автоматической системы проветривания теплицы. Изготовление термопривода можно осуществить самостоятельно, следуя видео- или фотоинструкциям.

Обязательно стоит ознакомиться с чертежами устройства автоматического проветривания и подготовить необходимые материалы.

Для создания системы вам понадобятся пятилитровая пластиковая емкость и литровая бутылка. Перед началом работы убедитесь в герметичности этих материалов. Также вам потребуются черная полиэтиленовая пленка, два патрубка длиной по 1 метру и деревянная доска.

Этапы изготовления термопривода:

1. Подготовьте емкости. Тщательно очистите их от загрязнений и дайте высохнуть.
2. В дне пятилитровой емкости сделайте отверстие и вкрутите в него патрубок. Соедините его с элементом с помощью пластиковой трубки длиной 1 метр.
3. Для обеспечения герметичности устройства все соединения обработайте термопастой или залейте эпоксидным клеем. Оберните прибор черной пленкой или покрасьте его.
4. Соедините трубку от пятилитровой емкости с литровой бутылкой тем же способом.
5. Один конец деревянного бруса прикрепите к фрамуге, а другой разместите над литровой бутылкой, чтобы она немного сжалась под его весом.
6. Закрепите пятилитровую бутылку под потолком теплицы.

Как сделать электропривод для автоматического открывания двери и форточек теплицы своими руками

Инертность электропривода – главная характеристика прибора. Длительный период срабатывания на изменение температуры воздуха негативно сказывается на развитии растений.

Для выполнения работы потребуются инструменты и материалы:

• терморегулятор;
• коллекторный двигатель с редуктором;
• шпилька М 8 длиной 30 см;
• лист металлического профиля;
• гайка;
• металлическая трубка;
• блок питания 12 вольт;
• сварочный аппарат;
• дрель;
• сверла по металлу;
• отвертка, пассатижи.

После приготовления всех необходимых инструментов и материалов приступают к изготовлению прибора. Инструкция по сбору электрической части автоматического устройства для открывания форточек теплицы:

1. К подобранному терморегулятору (от старого холодильника или прочих бытовых предметов) с диапазоном 15-40 0С устанавливают реле на 220 V.
2. Пару контактов подсоединяют к выходу регулятора температуры. Потребуется напряжение 12 V.
3. Подбирают блок питания от любого электроприбора, вышедшего из строя.

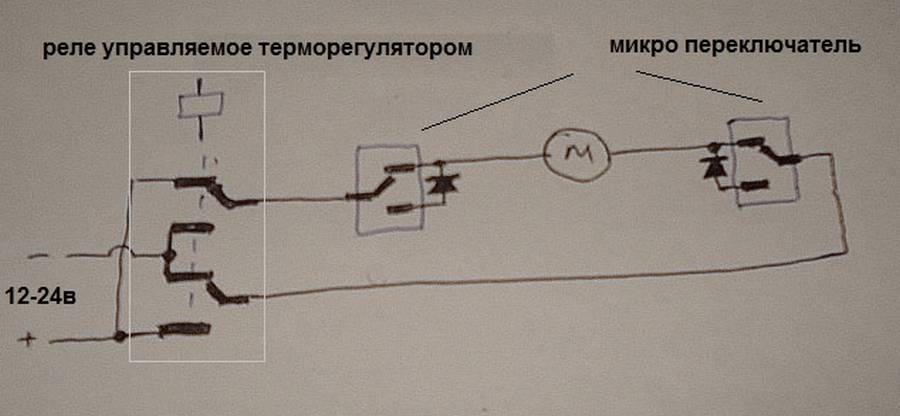

4. Обвязку собирают по схеме на фото.
5. Реле переключают, изменяя полярность. Подключают источник питания и проверяют работоспособность устройства.
6. Изготавливают крепление для двигателя, крепят устройство автоматического проветривания к форточке. Реле настраивают на заданную температуру.

Проверяют работоспособность механизма, подогревая датчик температуры при помощи газовой горелки. Также контролируют, чтобы форточке не мешали открываться и закрываться элементы устройства автоматического проветривания.

Заключение

Создать термопривод для теплицы своими руками довольно просто, используя доступные материалы. Одним из главных достоинств такого устройства является его оперативная реакция на повышение температуры. Окно для проветривания открывается всего за пять минут.

Советы по настройке и эксплуатации термопривода

Настройка и эксплуатация термопривода для автоматического открывания теплицы — это важные этапы, которые помогут обеспечить его эффективную работу и продлить срок службы устройства. Ниже приведены несколько советов, которые помогут вам правильно настроить и использовать термопривод.

1. Правильный выбор места установки

Для достижения максимальной эффективности термопривода необходимо правильно выбрать место его установки. Убедитесь, что термопривод находится в зоне, где он будет получать достаточное количество солнечного света, особенно в зимний период. Это позволит ему быстрее реагировать на изменения температуры.

2. Настройка температуры срабатывания

Большинство термоприводов имеют возможность настройки температуры срабатывания. Рекомендуется установить порог срабатывания на уровне 20-25 градусов Цельсия, чтобы обеспечить оптимальные условия для роста растений. Если у вас есть возможность, используйте термометр для контроля температуры в теплице и корректировки настроек термопривода.

3. Регулярная проверка работоспособности

Регулярно проверяйте работоспособность термопривода, особенно в переходные сезоны, когда температура может резко меняться. Убедитесь, что механизм открывания и закрывания работает плавно, без заеданий. Если вы заметили какие-либо проблемы, проведите техническое обслуживание или замените неисправные детали.

4. Защита от неблагоприятных погодных условий

Термопривод должен быть защищен от воздействия влаги и пыли. Убедитесь, что все соединения герметичны, а сам термопривод установлен в защищенном месте. Если возможно, используйте защитные кожухи или крышки, чтобы предотвратить попадание осадков и грязи.

5. Обучение пользователей

Если в вашем хозяйстве несколько человек, которые будут использовать термопривод, убедитесь, что они знают, как правильно его настраивать и эксплуатировать. Проведите инструктаж, объясните, как работает устройство и какие меры предосторожности необходимо соблюдать.

6. Учет сезонных изменений

С изменением сезонов может изменяться и температура в теплице. Поэтому важно периодически пересматривать настройки термопривода. Например, в зимний период может потребоваться более низкий порог срабатывания, чтобы предотвратить перегрев теплицы в солнечные дни.

7. Использование дополнительных датчиков

Для повышения эффективности работы термопривода можно использовать дополнительные датчики, такие как датчики влажности или солнечной активности. Это позволит более точно регулировать открывание и закрывание теплицы в зависимости от внешних условий.

Следуя этим советам, вы сможете настроить и эксплуатировать термопривод для автоматического открывания теплицы так, чтобы он служил вам долго и эффективно, обеспечивая вашим растениям оптимальные условия для роста.

Вопрос-ответ

Какой штраф за теплицу на даче?

Незаконно построенное капитальное сооружение (теплица, хоз. постройка, туалет из кирпича и т. д.) подлежит сносу за счет собственника. Также выписывается штраф в размере до 1% кадастровой стоимости участка (минимальная сумма 10 000 рублей).

Как дешево обогреть самодельную теплицу?

Изолированные бочки для воды. Расставьте по всей теплице несколько тёмных бочек, наполненных водой. Вода будет поглощать и накапливать тепло в течение дня, медленно отдавая его в прохладное время, что поможет поддерживать стабильную температуру. Утеплите бочки пенопластом или одеялами, чтобы минимизировать потери тепла.

Что внутри термопривода для теплицы?

Термин “термопривод для теплиц” — это то же самое, что “автоматический проветриватель теплиц”, “гидропривод для теплиц”, “автопроветриватель” и даже “доводчик для теплицы”. Внутри привода есть наполнитель, который от температуры расширяется и этим толкает шток. Наполнитель может быть парафиновым, маслом и пр.
