Коптильня горячего копчения из нержавейки позволяет готовить вкусные блюда дома. В этой статье мы расскажем, как создать такую коптильню своими руками, используя доступные материалы и инструменты. Вы узнаете о размерах, чертежах и правилах проектирования, а также получите советы по сварке конструкции. Эта информация будет полезна как новичкам, так и опытным мастерам, желающим расширить свои кулинарные навыки.

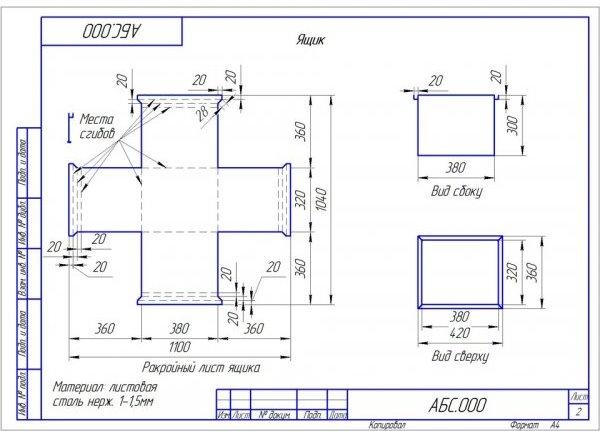

Чертежи и размеры коптильни горячего копчения из нержавейки
Коптильня, изготовленная из нержавеющей трубы своими руками, обычно имеет следующие размеры:
- ширина – 310 мм;
- длина – 520 мм;
- высота – 280 мм.
Эти параметры можно изменять, однако важно сохранять пропорции. Для сборки понадобятся металлические уголки, листы нержавеющей стали толщиной около 2 мм, металлические прутки, а также инструменты: карандаш, рулетка, угольник и болгарка. В качестве основы используется труба с диаметром от 8 до 10 мм и длиной 3 см. Также потребуется деревянный брусок длиной не менее 500 мм.
Обратите внимание! Для создания ручек рекомендуется использовать негорючие материалы. Идеально подойдут огнеупорные изделия.
Создание коптилки из нержавейки своими руками — это увлекательный и полезный процесс, который привлекает многих любителей кулинарии. Эксперты отмечают, что нержавеющая сталь является идеальным материалом для коптилок благодаря своей устойчивости к коррозии и легкости в уходе. При проектировании коптилки важно учитывать ее размеры и форму, чтобы обеспечить равномерное распределение дыма и температуры.
Специалисты рекомендуют использовать готовые чертежи или схемы, чтобы избежать распространенных ошибок. Также стоит обратить внимание на выбор источника дыма: щепа, древесные гранулы или специальные чипсы могут значительно повлиять на вкус готового продукта. Важно помнить о безопасности: все соединения должны быть герметичными, чтобы избежать утечек дыма. В итоге, правильно собранная коптилка станет не только функциональным, но и эстетически привлекательным элементом на даче или в саду.
https://youtube.com/watch?v=4AHtYTC-lzs
Какие инструменты и материалы потребуются
Коптилка из нержавейки своими руками состоит из:
- герметичного железного ящика с ручками;
- крышки с припаянной к ней полой трубой для отведения дыма (форма – треугольник, полуовал, плоская);
- поддона на небольших ножках (в него будет стекать жир);
- пары решеток в два яруса;
- термометра (он встраивается в крышку).
Топка и дымоход для самодельных простых конструкций не нужны. Метод копчения – горячего типа. Стружку, древесные опилки укладывают на дно камеры, дым будет выходить через отверстие на самой крышке.
Важно! Если коптильню используют в закрытом помещении, на трубку надевают шланг, конец которого выводят на улицу (например, через форточку или окно).
Читайте также:
| Этап работы | Описание | Необходимые материалы/инструменты |
|---|---|---|
| 1. Проектирование и чертеж | Определите размеры коптилки, тип (горячего/холодного копчения), расположение дымохода, поддона для жира и решеток. Создайте детальный чертеж. | Бумага, карандаш, линейка, рулетка, калькулятор |
| 2. Подготовка материалов | Закупка листов нержавеющей стали нужной толщины (1-2 мм), профилей, крепежа, термометра, ручек. | Листы нержавеющей стали, профили (уголки, трубы), болты/заклепки, термометр, ручки, петли, защелки |
| 3. Резка и гибка металла | Разметка и резка листов нержавейки по чертежу. Гибка стенок и дна коптилки. | Углошлифовальная машина (болгарка) с дисками по металлу, ножницы по металлу, листогиб (или тиски и молоток), маркер, рулетка |
| 4. Сварка каркаса | Сварка основных элементов коптилки (стенки, дно, крышка). Обеспечьте герметичность швов. | Сварочный аппарат (аргонодуговая сварка TIG предпочтительна для нержавейки), электроды/присадочная проволока для нержавейки, защитная маска, перчатки, зажимы |
| 5. Изготовление и установка внутренних элементов | Сварка или крепление направляющих для решеток, изготовление поддона для жира, установка дымохода. | Нержавеющие прутки/уголки, сетка для решеток, листовая нержавейка для поддона, труба для дымохода, сварочный аппарат, дрель, заклепочник |
| 6. Установка фурнитуры | Крепление ручек, петель для крышки, защелок, термометра. | Дрель, сверла по металлу, отвертки, ключи, термометр, ручки, петли, защелки |
| 7. Финишная обработка | Зачистка сварочных швов, полировка поверхности (по желанию), проверка герметичности. | Углошлифовальная машина с зачистными дисками, полировальные круги, паста для полировки (опционально), вода, мыльный раствор для проверки герметичности |
| 8. Тестовый запуск | Проверка работы коптилки без продуктов, контроль температуры и дымообразования. | Дрова/щепа для копчения, термометр |
Интересные факты
Вот несколько интересных фактов о том, как сварить коптилку из нержавейки своими руками:
-
Выбор нержавеющей стали: Для изготовления коптилки лучше всего использовать нержавеющую сталь марки 304 или 316. Эти марки обладают высокой коррозионной стойкостью и хорошо переносят высокие температуры, что делает их идеальными для копчения.
-
Конструкция и теплоизоляция: При проектировании коптилки важно учитывать не только ее размеры, но и теплоизоляцию. Использование теплоизоляционных материалов между стенками коптилки поможет сохранить стабильную температуру внутри, что критично для качественного копчения.
-
Регулировка дымоотводов: Эффективная коптилка должна иметь возможность регулировки дымоотводов. Это позволяет контролировать интенсивность дыма и температуру внутри коптилки, что влияет на вкус и аромат готового продукта. Правильная настройка дымоотводов может значительно улучшить результаты копчения.
https://youtube.com/watch?v=P3fuUK2FQKo
Как сварить решетку для коптильни из нержавейки своими руками
Решетку следует изготовить из металлических прутков. Из тех же прутков можно создать верхние штыри и ножки. На выступы удобно устанавливать металлические трубки, в которые сверху помещаются решетки для второго уровня. Вторую часть выполняют по аналогичному принципу.
Обратите внимание! В верхних решетках не должно быть выступающих штырей.
Как сделать коптильню горячего копчения из нержавейки своими руками
Коптильня из нержавейки своими руками по видео собирают и сваривают в течение нескольких часов.
https://youtube.com/watch?v=Bw5k4lfwM2c
Нужно подготовить:
- электрический лобзик;
- пилу для работы по металлу;
- болгарку;
- стальной лист 2 мм в толщину;
- лист металла 1 см в толщину для крышки;
- шлифовальный круг;
- трубы (квадратное либо прямоугольное сечение) толщиной 1,5 см;
- огнеупорную краску;
- железные ножки.
Материалы нужны качественные, от них зависит срок службы конструкции. Листы используют прочные, упругие, несклонные к деформациям.
Круглую коптильню из нержавейки своими руками собирают в такой последовательности:
- Сделать зарисовку прибора с размерами каждой заготовки.
- По схеме электрическим лобзиком вырезать все детали для работы. Листы металла лучше брать разной толщины – тонкий пойдет для крышки, толстый для корпуса.
- Сделать в лицевой части заготовки отверстие под бункер, заполнить его опилками. Неровности, края обработать с применением круга для шлифовки (речь о болгарке).
- Сварить подготовленные детали друг с другом так, чтобы вышел ящик. К тыльной части прикрепить боковины, потом нижнюю часть.
Коптильню из нержавейки по чертежам и фото делать проще всего. Размеры конструкции могут быть любыми, но готовая схема поможет соблюсти пропорции. Нельзя отходить от стандартной технологии – даже если коптильня выйдет красивой, нарушение алгоритма приведет к ухудшению процесса копчения.
Важно! Качество копчения зависит от рабочих температур, сорта, типа опилок, размеров коптильни. Нарушение технологического процесса приводит к ухудшению конечного результата.
Для повышения устойчивости, надежности конструкции к тылу приваривают ребра увеличения жесткости. Для их изготовления применяют квадратную трубу. Можно располагать ребра в середине или верхней части заготовки. К низу детали сваривают пару труб, их удобно использовать для перемещения заполненного щепкой ящика.
Ящик для засыпки опилок должен максимально плотно заходить в корпус главного ящика. В целях повышения удобства в ходе эксплуатации его насаживают на салазки, изготовленные из трубы квадратного сечения. Когда это будет сделано, приваривают стенку спереди, в ней предусматривают место для установки салазок. После закрепляют ребра жесткости. В самодельных коптильнях используют готовые решетки или конструкции, изготовленные из металлических прутков.
Важно! Решетки из прутков легко сделать своими руками, но на работы уйдет время.
С учетом размеров отверстия, которое получится, рассчитывают параметры бункера. Он имеет прямоугольную форму – прямую или слегка вытянутую. В бункер закладывают щепы и опилки.
Для повышения устойчивости к корпусу коптильни приваривают ножки из стали. Оптимальной будет высота около 30 см. Из листового тонкого металла вырезают крышку по форме, она должна быть удобной. Покрывать готовую конструкцию огнеупорными составами необязательно, но желательно. Это повысит стойкость к воздействию негативных внешних факторов, продлит сроки службы.
Останется приварить ручку, ограничители. К ножкам можно закрепить дополнительную полку. Готовую конструкцию окрасить огнестойкой краской снаружи или оставить все, как есть.
Рекомендации по изготовлению и эксплуатации
Коптильня, изготовленная из нержавеющего бака своими руками, обладает множеством преимуществ. Она доступна по цене, быстро создается, функциональна и удобна в эксплуатации. Вот некоторые из её достоинств:
- долговечность;
- высокая прочность;
- низкая склонность к образованию нагара;
- возможность выбора между холодным и горячим копчением;
- безопасность использования;
- компактные размеры и мобильность;
- стойкость к коррозии;
- простота в уходе и эксплуатации.
При создании коптильни важно следовать чертежам. Если требуется изменить размер конструкции, необходимо корректировать все пропорции. Изготавливать самодельные коптильни из нержавеющей стали “на глаз” не рекомендуется, так как это может затруднить достижение необходимой точности.
Следует отметить, что нержавеющая сталь легко обрабатывается, что делает её идеальным материалом для создания самодельных коптилен. Важно использовать именно пищевую нержавейку, а не магнитный металл.
Заключение
Коптильня горячего копчения из нержавейки своими руками станет достойной заменой стационарной установке. Благодаря правильному изготовлению, регулярному уходу конструкции служат не один год. Следуя инструкции, коптильню можно сделать за несколько часов. Основные расходы идут на закупку материалов. Окрашивать стенки необязательно, но использование огнеупорных составов продлит сроки службы. Бак должен быть прямоугольным.
Частые ошибки при сварке и их предотвращение
Сварка нержавеющей стали — процесс, требующий высокой точности и аккуратности. Частые ошибки могут привести к ухудшению качества соединений, а также к повреждению материала. Рассмотрим основные ошибки, которые могут возникнуть при сварке коптилки из нержавейки, и способы их предотвращения.
1. Неправильный выбор сварочного аппарата и электродов. Для сварки нержавеющей стали необходимо использовать соответствующий сварочный аппарат, который обеспечивает стабильный ток и необходимую температуру. Также важно правильно выбрать электроды: для нержавейки подойдут нержавеющие электроды с маркировкой 308L или 316L. Использование неподходящих материалов может привести к образованию трещин и коррозии.
2. Плохая подготовка поверхности. Перед началом сварки необходимо тщательно очистить поверхности от загрязнений, ржавчины и окалины. Наличие даже небольших загрязнений может негативно сказаться на качестве сварного шва. Рекомендуется использовать абразивные материалы или специальные очистители для нержавейки.
3. Неправильный угол и скорость сварки. Угол наклона электрода и скорость движения сварочного аппарата играют ключевую роль в формировании качественного шва. Слишком быстрый или медленный процесс может привести к недостаточному проплавлению или перегреву материала. Оптимальная скорость сварки должна быть выбрана в зависимости от толщины металла и типа соединения.
4. Отсутствие контроля температуры. Нержавеющая сталь чувствительна к перегреву, что может привести к изменению ее структуры и ухудшению механических свойств. Используйте термометры или пирометры для контроля температуры сварки. Рекомендуется также делать перерывы между проходами, чтобы избежать перегрева.
5. Неправильная подача газа. При сварке нержавейки важно обеспечить правильный поток защитного газа (аргон или смесь аргона с углекислым газом). Слишком низкое или слишком высокое давление может привести к образованию пор и шлака в сварном шве. Регулярно проверяйте настройки газового оборудования перед началом работы.
6. Игнорирование швов. После завершения сварки необходимо провести визуальный осмотр швов на наличие дефектов, таких как трещины, поры или неравномерности. Если обнаружены недостатки, их следует устранить до начала дальнейшей обработки. Это поможет избежать проблем в будущем и обеспечит долговечность конструкции.
Избегая этих распространенных ошибок, вы сможете значительно улучшить качество сварки и продлить срок службы вашей коптилки из нержавейки. Тщательная подготовка, правильный выбор оборудования и контроль процесса — залог успешного результата.
Вопрос-ответ
Можно ли делать коптильню из нержавейки?
В целом блестящая нержавейка гораздо эстетичнее черного металла. Это особенно важно, если вы коптите преимущественно дома на плите. При этом по жаропрочности и долговечности этот материал не уступает черной стали. Главное – правильно выбрать толщину стенок: она должна составлять не менее 2 мм.
Из какого материала лучше всего построить коптильню?
Фостман и Блоджетт рекомендуют использовать шпунтованную сосну, поскольку с ней легко работать и она экономична.
Из какого металла лучше сделать коптильню?
Лучший материал для коптильни — нержавеющая сталь. Толщина стали должна быть не менее 0,8 мм.
Как пользоваться коптильней из нержавейки?
Чтобы пользоваться коптильней из нержавейки, сначала подготовьте мясо или рыбу, замариновав их по желанию. Затем установите коптильню на огнеупорной поверхности, добавьте щепу для копчения в специальный отсек и разожгите ее. Закройте крышку и поддерживайте нужную температуру, контролируя процесс копчения. Время копчения зависит от типа продукта и желаемого вкуса. После завершения копчения дайте продукту остыть, прежде чем подавать на стол.
Советы
СОВЕТ №1
Перед началом сборки коптилки из нержавейки, тщательно изучите чертежи и схемы. Это поможет вам понять, какие материалы и инструменты понадобятся, а также избежать ошибок в процессе сборки.
СОВЕТ №2
Выбирайте качественную нержавеющую сталь для изготовления коптилки. Она должна быть устойчивой к высоким температурам и коррозии, чтобы ваша коптилка служила долго и не выделяла вредных веществ при нагревании.
СОВЕТ №3
Обратите внимание на вентиляцию в коптилке. Правильное распределение воздуха обеспечит равномерное копчение и предотвратит накопление дыма, что может негативно сказаться на вкусе продуктов.
СОВЕТ №4
Не забывайте о безопасности! Работая с инструментами и горячими поверхностями, используйте защитные перчатки и очки. Также убедитесь, что коптилка установлена на устойчивой поверхности вдали от легковоспламеняющихся материалов.
