Колпак на дымоход из кирпича своими руками: чертежи с размерами, фото

В этой статье рассмотрим, как изготовить колпак на кирпичный дымоход. Он защищает дымоход от осадков, предотвращает попадание мусора и улучшает тягу, что способствует безопасному и экономичному сжиганию топлива. Мы предложим чертежи с размерами, различные варианты конструкций и рекомендации по монтажу, чтобы вы могли создать надежное и долговечное решение для своего дымохода.

Как называется колпак на трубу дымохода

Четырехскатный колпак на дымоходе с дополнительными вентиляционными отверстиями не только выглядит эстетично, но и эффективно выполняет свои функции.

Чтобы предотвратить попадание дождевой воды и мусора в дом через трубу, на дымоход устанавливают колпак своими руками. Этот элемент не только защищает внутренние помещения, но и способствует увеличению срока службы самой трубы.

Навершие дымохода называется дымником. Оно предотвращает попадание пыли в жилище и не позволяет птицам устраивать гнезда. Для правильного вывода вредных газов из трубы колпак должен иметь соответствующие размеры. В противном случае газ не сможет выйти наружу и будет возвращаться обратно, что может привести к задымлению комнаты. Это, в свою очередь, создает риск отравления угарным газом для людей и животных, находящихся в помещении.

Создание колпака на дымоход из кирпича своими руками — задача, требующая внимательного подхода и знаний. Эксперты отмечают, что правильный выбор материалов и соблюдение размеров, указанных в чертежах, играют ключевую роль в обеспечении эффективной работы дымохода. Они рекомендуют использовать огнеупорные кирпичи и качественный раствор, чтобы гарантировать долговечность конструкции.

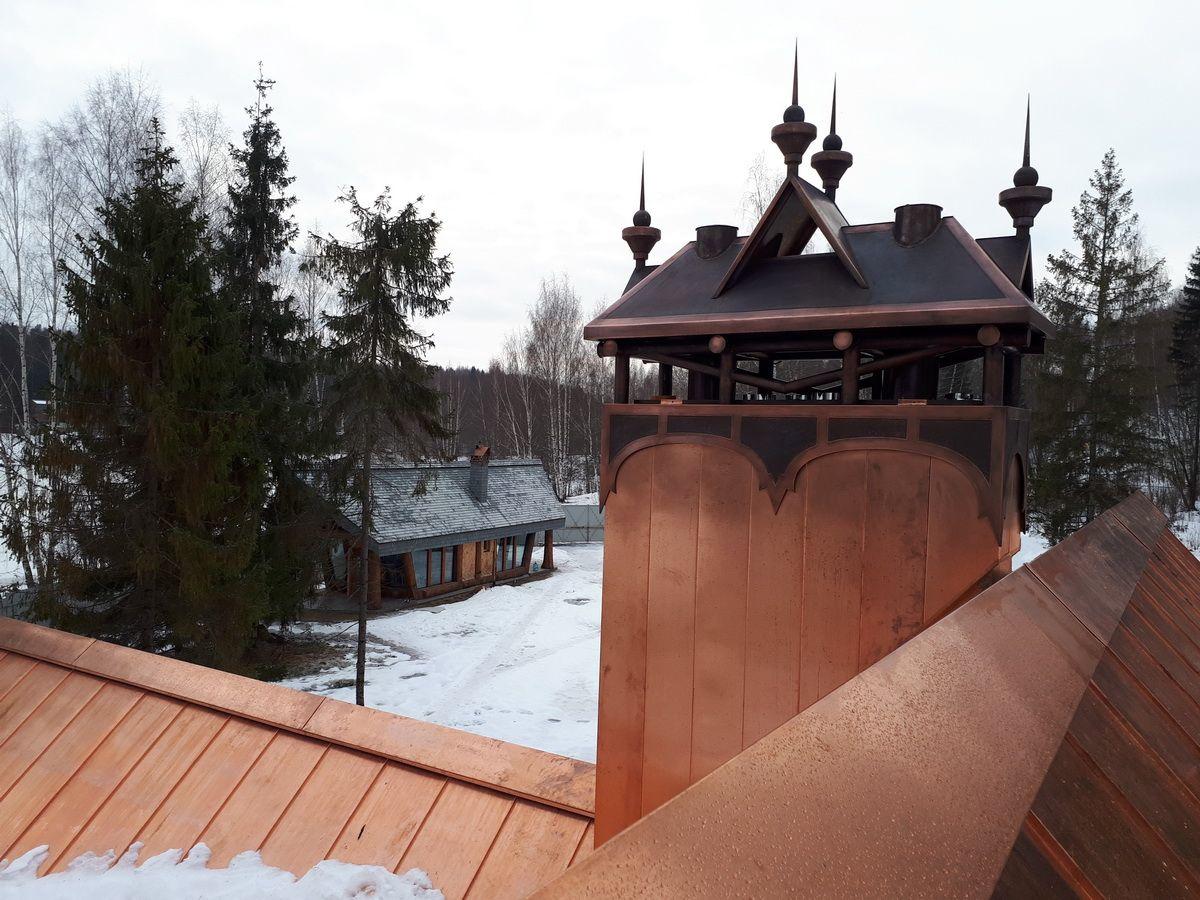

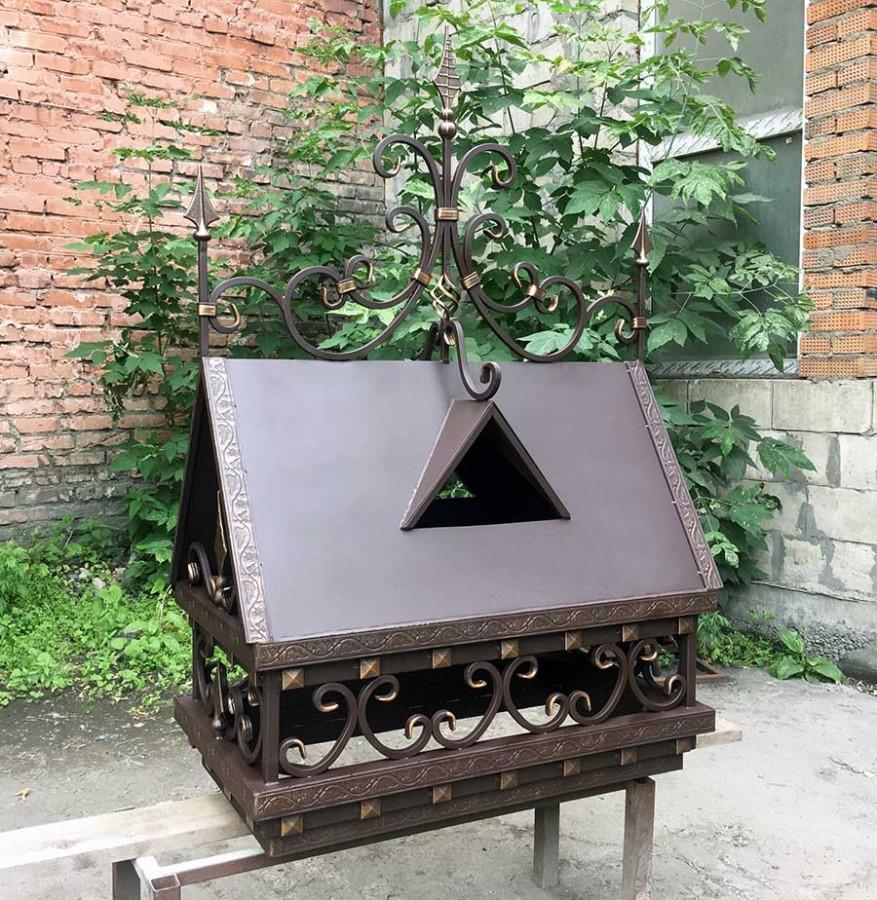

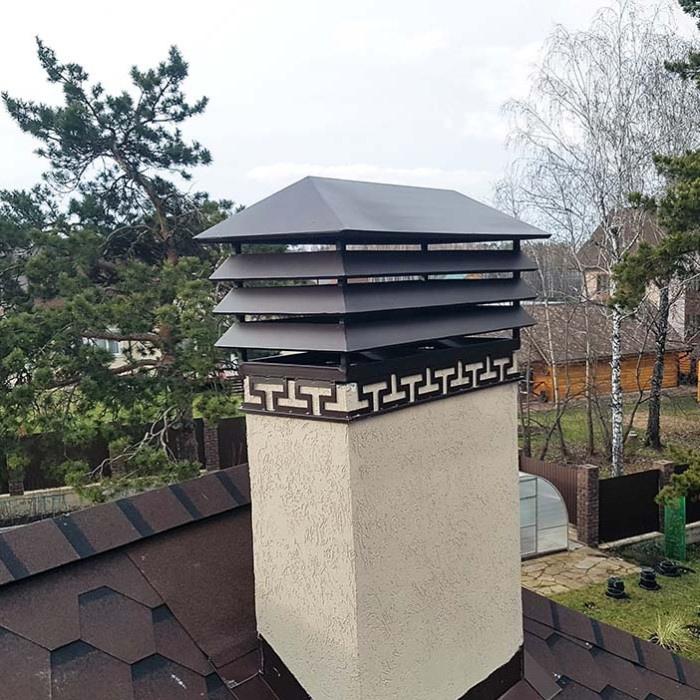

Фотографии готовых изделий могут служить отличным источником вдохновения и наглядной демонстрацией различных стилей и форм колпаков. Специалисты подчеркивают, что важно учитывать климатические условия региона, так как это влияет на форму и размеры колпака. Правильно выполненный колпак не только защитит дымоход от атмосферных осадков, но и улучшит тягу, что в конечном итоге повысит эффективность отопительной системы.

https://youtube.com/watch?v=J3CYttDasa8

Виды колпаков на дымоходы

В зависимости от дизайнерских предпочтений и характера дымохода различают разные формы дымников. Немаловажный фактор при выборе конструкции – количество выпадаемых осадков. Выделяют два типа колпаков на трубы:

1. Зонт (круглый) предназначен только для защиты от внешних условий среды. Он наиболее прост в изготовлении своими руками. Форма может быть разной – квадратная, треугольная, прямоугольная. Чаще всего для защиты трубы используют традиционный круглый вариант.
2. Капельник (двускатный или четырехскатный) – более сложная конструкция, которая помимо защиты от осадков отводит излишки влаги и препятствует образованию льда внутри стенок дымохода.

Совет! Колпак на кирпичный дымоход можно выполнить своими руками. Обычно его сочетают с двускатным вариантом оформления, так как он подчеркивает квадратную архитектуру дома.

Интересные факты

Вот несколько интересных фактов о колпаках на дымоходы из кирпича:

1. Функция колпака: Колпак на дымоход не только защищает от попадания осадков и мусора, но и предотвращает обратную тягу, которая может возникнуть при сильном ветре. Это особенно важно для обеспечения безопасной работы отопительных систем.

2. Материалы и формы: Колпаки могут быть выполнены из различных материалов, таких как металл, керамика или бетон. Их форма также может варьироваться — от простых плоских до сложных конусовидных конструкций. Правильный выбор формы и материала может значительно улучшить эффективность дымохода.

3. Индивидуальные чертежи: При создании колпака своими руками важно учитывать размеры дымохода и особенности конструкции крыши. Существуют готовые чертежи с размерами, которые можно адаптировать под свои нужды. Это позволяет не только сэкономить деньги, но и создать уникальный элемент, который будет гармонично вписываться в общий дизайн дома.

https://youtube.com/watch?v=Ed5loOcSIJY

Выбор материала

Колпаки также классифицируются по материалу, из которого они изготовлены. Чтобы конструкция служила долго, лучше не экономить и выбрать качественную сталь. Если такой возможности нет, стоит обратить внимание на материалы, которые способны выдерживать высокие температуры и противостоять коррозии.

Наиболее подходящими считаются следующие варианты:

• медь;
• цинк-титан;
• оцинкованная сталь;
• нержавеющая сталь.

Медные колпаки отличаются продолжительным сроком службы – около 80 лет. Этот металл занимает лидирующие позиции среди самых долговечных материалов. Дымники из цинк-титанового сплава считаются относительно новым решением. С начала 2018 года многие производители начали выпускать детали из этого сплава. Они более доступны по цене, чем медные, и имеют средний срок эксплуатации около 50 лет.

Нержавеющая сталь представляет собой экономичный вариант для изготовления колпака. Благодаря низкой стоимости дымники из нержавейки можно встретить практически на каждом втором доме. Однако по долговечности они уступают другим материалам – срок службы составляет всего около 20 лет.

Рекомендация! Хорошей альтернативой могут стать изделия из полиэстера или пурала.

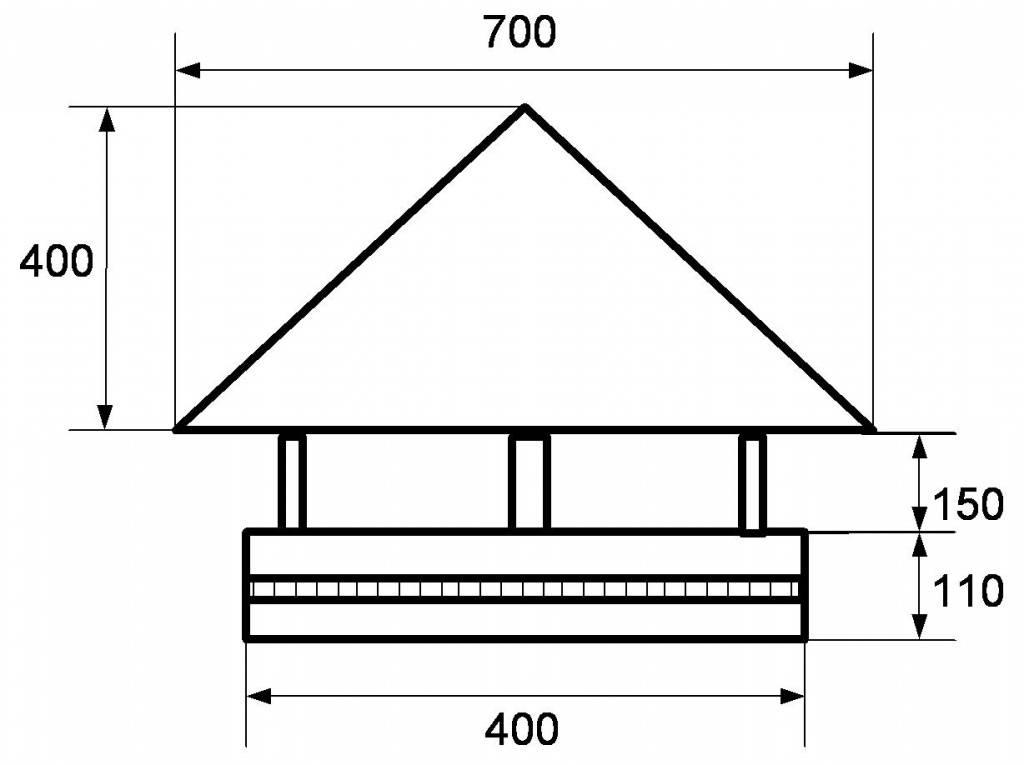

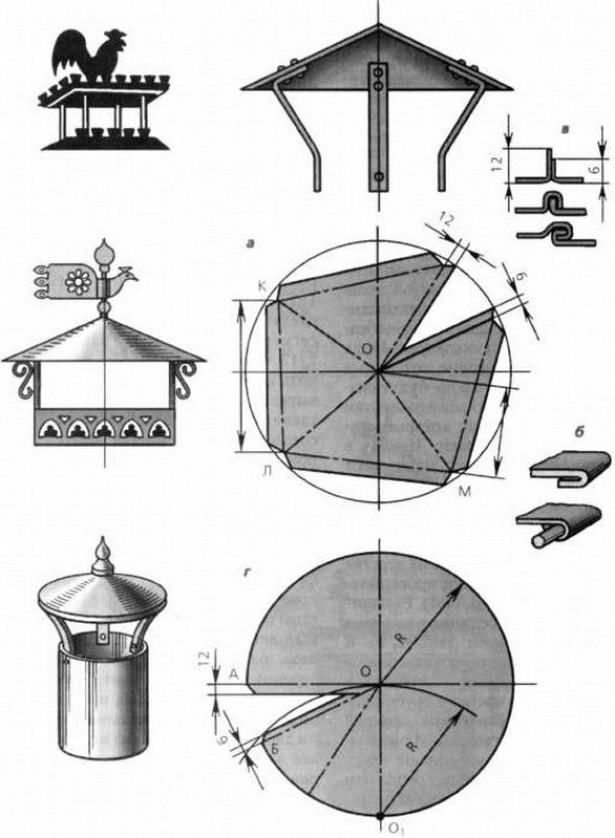

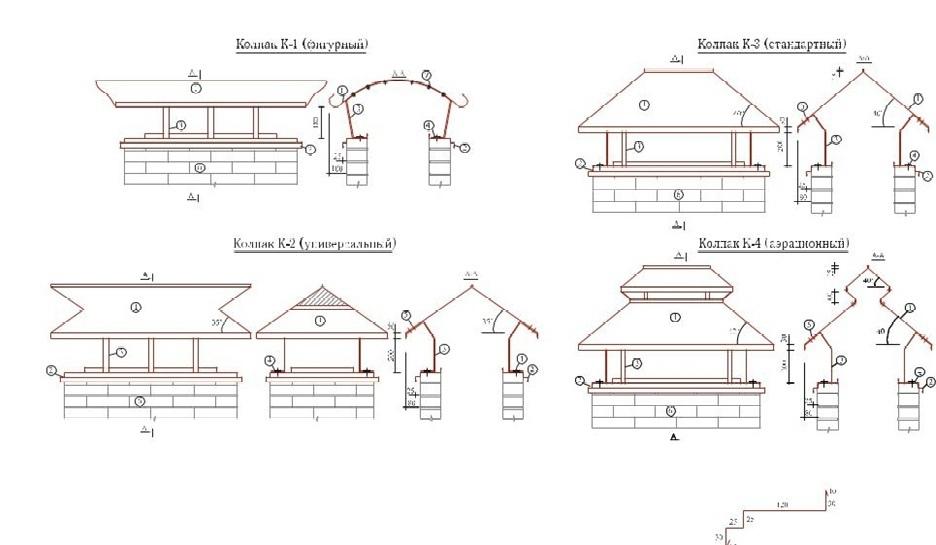

Чертежи и размеры колпаков на дымоход

Перед тем как приниматься за установку колпака на трубу своими руками понадобится составить чертеж. Для этого необходимо измерить поверхности оголовка, на котором будет установлен дымник, и набросать на лист эскиз с указанием размеров плоскостей.

При составлении чертежа своими руками нужно знать следующее:

1. Чтобы продукты горения равномерно выходили из трубы дымохода, высота конструкции должна превышать 10 см. В этом случае дым не будет проникать обратно в помещение.
2. Диаметр конструкции изготавливают на 100 мм шире диаметра трубы. Это нужно для того, чтобы вода не скатывалась по краям в дымоход.
3. Угол ската должен составлять примерно 30-45°.

После оформления рисунка можно приступать непосредственно к процессу изготовления.

https://youtube.com/watch?v=XX9K4QGRnB0

Как сделать козырек на трубу дымохода своими руками

Для самостоятельного монтажа вам понадобятся следующие инструменты:

• ножницы для металла;
• дрель;
• циркуль;
• заклепочник;
• тиски;
• молоток.

Размеры уже определены, чертеж готов, инструменты собраны, значит, можно начинать установку.

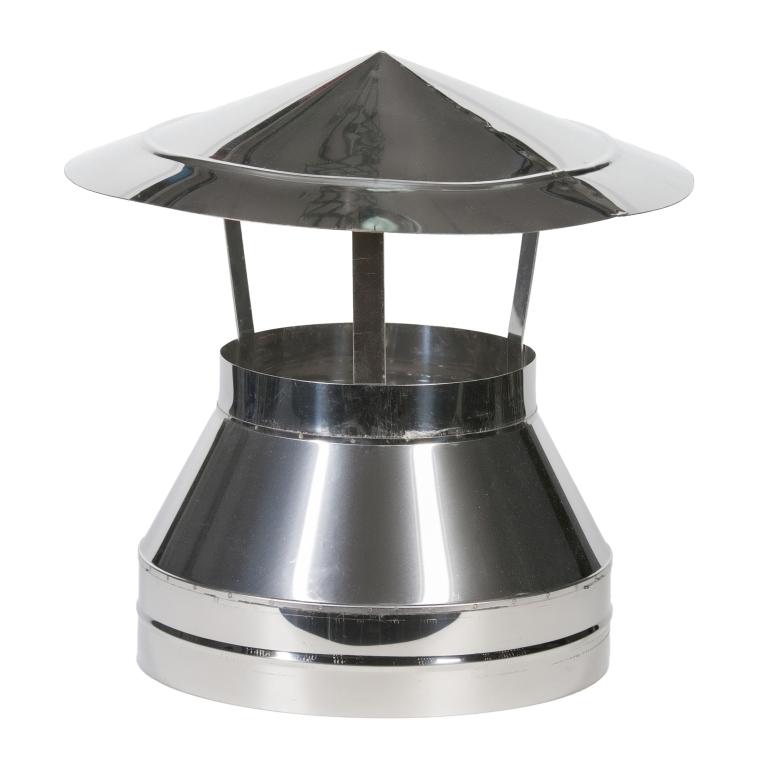

Простой круглый

Самый простой дымник – круглый. Для монтажа своими руками выполняют ряд действий:

1. В деревянную планку вворачивают два самореза на расстоянии увеличенного на 15 см радиуса изделия.
2. С помощью циркуля помечают на листе центр окружности, после чего вырезают заготовку ножницами по металлу.
3. Помечают сектор окружности (длиной 12 см), вырезают эту часть и совмещают внешние углы.
4. Посредством тисков углы фиксируют, а вдоль конструкции просверливают три отверстия.
5. Своими руками соединяют концы будущего колпака винтами или заклепками.
6. Крепят колпак на дымоход.

Главная часть козырька готова, теперь необходимо поставить ее на ножки. Их изготавливают из металлических или стальных полос, предварительно согнутых несколько раз для придания прочности. Ножки соединяют своими руками с зонтом заклепками. Колпак для дымохода готов.

Двускатный

Двускатный дымник способен подчеркнуть стиль вашего дома, однако для его создания потребуется листогиб или специализированный станок. Если у вас нет ни того, ни другого, можно попробовать изготовить детали самостоятельно.

Процесс установки дымника включает следующие шаги:

1. Определите размеры дымохода и отметьте их на металлическом листе.
2. Загибая углы к нижней части, придайте листу квадратную форму.
3. В качестве жестких опор используйте металлические уголки толщиной примерно 0,5 см.
4. Установите дымник на трубу.

Рекомендация! Чтобы колпак удобно садился на трубу дымохода, лучше всего сделать основание в виде Z-образного профиля с прямыми углами. Затем их можно соединить между собой с помощью заклепок.

Монтаж колпака на трубу дымохода

Некоторые владельцы стараются сделать колпак для дымохода более эстетичным и выделяющимся, но забывают про элементарные требования пожарной безопасности. Нормальное функционирование гораздо важнее внешнего вида, поэтому устанавливают козырек своими руками, руководствуясь следующими правилами:

1. В случае если дымоходная труба изготовлена из кирпича и напрямую подходит к котлу, необходимо накрыть его листом с выходящим патрубком.
2. Если для изготовления дымника будет использован лист с проемами для вентиляции, лучше применять для оформления двускатный вариант.
3. Если у теплогенератора высокий КПД (составляет более 85 %), устанавливать козырек в форме пирамиды не рекомендуют. Для монтажа своими руками применяют конусную форму с открытым соплом, чтобы внутри не собиралась влага, и не образовывался лед.
4. Для печных труб в качестве материала изготовления следует использовать изделия из нержавейки. Это позволит сэкономить и продлит срок эксплуатации конструкции.
5. Если владелец сомневается в правильности установки, лучше обратиться за помощью к специалисту. От качества установки, в первую очередь, будет зависеть безопасность и жизнь человека.

Заключение

Создать колпак для дымохода своими руками вполне реально. Этот строительный элемент выполняет как защитную, так и декоративную функции. Он предотвращает попадание мусора и атмосферных осадков внутрь помещения. Существует два основных типа колпаков – зонт и капельник. Зонт предназначен для защиты от влаги, в то время как капельник также помогает избежать образования наледи. Для изготовления дымника используются прочные и влагостойкие материалы. Наиболее экономичным вариантом считаются изделия из нержавеющей стали, которые могут прослужить около 20 лет. Тем же, кто хочет забыть о необходимости замены, рекомендуется рассмотреть медные листы. Этот материал отличается высокой долговечностью и может прослужить до ста лет.

Уход и обслуживание колпака на дымоходе

Колпак на дымоходе выполняет не только декоративную функцию, но и защищает дымоход от негативных внешних факторов, таких как дождь, снег, ветер и мусор. Чтобы колпак служил долго и эффективно, необходимо уделять внимание его уходу и обслуживанию.

Первое, на что стоит обратить внимание, это регулярная проверка состояния колпака. Рекомендуется проводить осмотр не реже одного раза в сезон, особенно перед началом отопительного сезона. Важно убедиться, что колпак не поврежден, не имеет трещин или коррозии, а также что он надежно закреплен на дымоходе.

При осмотре колпака стоит обратить внимание на наличие загрязнений. На поверхности могут скапливаться сажа, пыль и другие отложения, которые могут препятствовать нормальному функционированию дымохода. Если вы заметили, что колпак загрязнен, его следует очистить. Для этого можно использовать мягкую щетку или тряпку, а в случае сильных загрязнений — специальные чистящие средства, предназначенные для удаления сажи.

Также важно следить за состоянием вентиляционных отверстий, если они предусмотрены в конструкции колпака. Эти отверстия обеспечивают правильную циркуляцию воздуха и предотвращают образование конденсата внутри дымохода. Если вентиляционные отверстия забиты, это может привести к ухудшению тяги и даже к образованию опасных газов внутри помещения. Поэтому их необходимо регулярно очищать от мусора и пыли.

Не забывайте и о сезонной подготовке колпака. Перед началом зимнего сезона рекомендуется проверить, насколько хорошо он защищает дымоход от снега и дождя. Если вы заметили, что колпак не справляется с этой задачей, возможно, стоит рассмотреть возможность его замены или ремонта.

Если колпак изготовлен из металла, стоит обратить внимание на его защитное покрытие. Со временем оно может изнашиваться, что приводит к коррозии. В таком случае рекомендуется обновить защитное покрытие, используя специальные краски или антикоррозийные составы.

В заключение, уход за колпаком на дымоходе — это важная часть его эксплуатации. Регулярные проверки, очистка и своевременное обслуживание помогут продлить срок службы колпака и обеспечить его эффективную работу. Не забывайте, что от состояния колпака зависит не только его долговечность, но и безопасность вашего дома.

Вопрос-ответ

Как рассчитать, какой колпак нужен на дымоход?

Перед покупкой колпака необходимо определить его размер и диаметр, чтобы обеспечить правильное соответствие с трубой дымохода. Для этого измерьте диаметр самой верхней части дымохода и выберите колпак соответствующего размера. При выборе колпака также следует обратить внимание на его монтажные особенности.

Какое расстояние должно быть от трубы до колпака?

От среза трубы до края колпака должно быть не менее 10 см! Дымник не должен устанавливаться ниже конька крыши, выходов вентиляции и прочих сооружений.

Почему нельзя ставить грибок на дымоход?

Основной негативный момент заключается в том, что козырек на дымоход в виде грибка стоит на пути продуктов горения, то есть препятствует их свободному выходу, создавая ощутимое аэродинамическое сопротивление. Это значит, что зонт дымовой трубы не увеличивает тягу, а наоборот, уменьшает её.

Как защитить кирпичный дымоход от разрушения?

Чтобы кирпичная труба стояла долго и не разрушалась, её необходимо защищать изнутри и снаружи. В дымоходы (особенно от газового оборудования) устанавливаются герметичные гильзы из нержавеющей стали. Оголовки дымоходов наращиваются по высоте и выводятся за пределы основного зонта.

Советы

СОВЕТ №1

Перед началом работы обязательно создайте подробный чертеж колпака, учитывая размеры вашего дымохода. Это поможет избежать ошибок при изготовлении и обеспечит правильную посадку конструкции.

СОВЕТ №2

Используйте качественные материалы для изготовления колпака, такие как нержавеющая сталь или оцинкованный металл. Это обеспечит долговечность и защиту от коррозии, что особенно важно для дымохода.

СОВЕТ №3

Обратите внимание на угол наклона крыши колпака. Он должен быть достаточным для предотвращения накопления снега и воды, что поможет избежать повреждений и улучшит функциональность дымохода.

СОВЕТ №4

Не забывайте о безопасности: при установке колпака используйте защитные средства, такие как перчатки и очки, а также убедитесь, что работа выполняется на устойчивой лестнице или платформе.
