Козел для распилки дров своими руками: чертежи с размерами, как сделать

В этой статье мы расскажем, как сделать козел для распилки дров своими руками. Правильно сконструированный козел обеспечит удобство и безопасность при работе с древесиной, а также упростит процесс распилки. Мы предложим различные варианты конструкций, поделимся чертежами с размерами и расскажем о необходимых материалах и инструментах, что позволит создать надежный и функциональный инструмент.

Чертежи козлов для распилки дров с размерами

Перед началом монтажных работ целесообразно подготовить детальный чертеж козла для распилки дров, включающий все элементы, их размеры и способы соединения. Это поможет точно определить необходимое количество материалов и крепежных элементов, а также грамотно спланировать порядок сборки устройства для распила дров.

В таком случае, для распила бревен не потребуется наклоняться. При разработке проекта важно учитывать, что опорные ножки должны быть расположены под углом, поэтому их длина должна быть немного увеличена.

Создание козла для распилки дров своими руками — это задача, которая вызывает интерес у многих дачников и любителей активного отдыха. Эксперты отмечают, что правильный подход к проектированию и сборке этого устройства может значительно упростить процесс подготовки дров для зимнего отопления. Важно учитывать такие параметры, как высота и ширина козла, которые должны соответствовать росту пользователя и размеру дров. Чертежи с размерами, которые можно найти в интернете, служат отличным ориентиром для начинающих мастеров. Специалисты рекомендуют использовать прочные материалы, такие как древесина или металл, чтобы обеспечить долговечность конструкции. Кроме того, наличие дополнительных элементов, таких как зажимы для фиксации дров, повысит удобство работы. В итоге, правильно сконструированный козел не только облегчит труд, но и сделает его более безопасным.

https://youtube.com/watch?v=ce6meHRh0dI

Материалы и инструменты

Перед тем как сделать своими руками козлы для распилки дров нужно подготовить инструменты, расходные материалы и крепежи. Для выполнения монтажных работ понадобятся:

• измерительная рулетка, уголок, линейка, простой карандаш;
• пилка по дереву (электрический лобзик);
• болгарка, электродрель, шуруповерт (отвертки);
• стамеска, рубанок;
• молоток и гвозди;
• самонарезающие шурупы (болты с шайбами и гайками);
• антисептическая, антикоррозионная пропитки;
• лакокрасочные материалы;
• малярные кисти;
• деревянный брус соответствующего сечения либо металлический профиль;
• сварочный аппарат с электродами.

Интересные факты

Вот несколько интересных фактов о козлах для распилки дров, которые могут быть полезны при создании этого устройства своими руками:

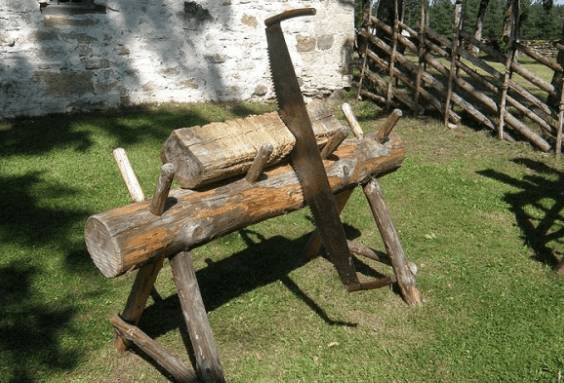

1. Историческое использование: Козлы для распилки дров используются на протяжении веков. В прошлом они были незаменимым инструментом для крестьян и лесорубов, позволяя эффективно обрабатывать древесину для отопления и строительства. Современные версии козлов часто сохраняют традиционные формы, но могут включать новые материалы и технологии.

2. Эргономика и безопасность: Правильная конструкция козла позволяет не только облегчить процесс распилки, но и снизить риск травм. Высота козла должна быть такой, чтобы распиловщик мог работать в удобном положении, не наклоняясь слишком низко. Это помогает избежать усталости и травм спины.

3. Многофункциональность: Козлы для распилки дров могут быть адаптированы для различных задач. Например, некоторые модели имеют возможность регулировки высоты или могут быть складными для удобства хранения. Также существуют козлы, которые могут использоваться не только для дров, но и для других материалов, таких как пластиковые или металлические трубы.

Эти факты подчеркивают как практическую, так и историческую значимость козлов для распилки дров, а также их эволюцию и адаптацию к современным требованиям.

Как сделать козла для распилки дров из дерева своими руками

Перед началом сборки крайне важно обработать все деревянные и металлические компоненты специальными защитными средствами, которые предотвратят негативное воздействие влаги. Это позволит защитить древесину от гниения, а металл — от коррозии. После завершения сборки будет затруднительно обработать труднодоступные участки.

При выполнении сварки металлических деталей необходимо строго придерживаться правил техники безопасности, касающихся работы со сварочным оборудованием.

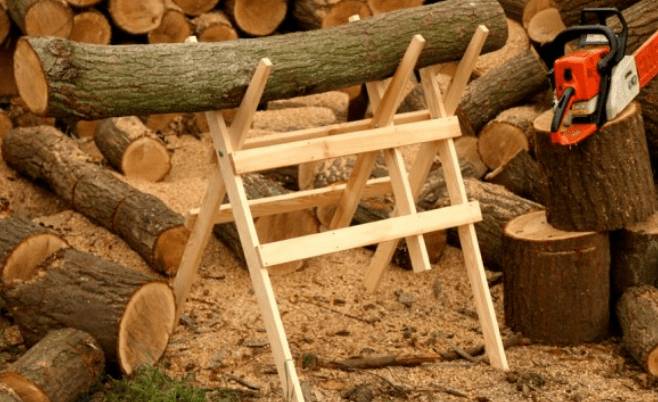

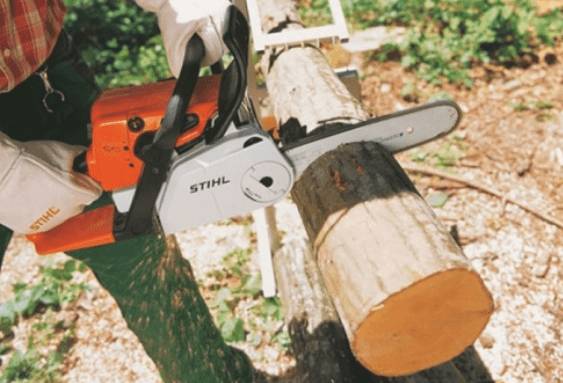

Для распила бензопилой

Для распилки дров средних размеров обычной бытовой бензопилой самодельные козлы делают небольших размеров. Для этого подойдут следующие стройматериалы:

• деревянный брус для основы – длина до 1,2, сечение 10×10 см;
• 4 бруса для ножек – до 1 м, 5×5 см;
• 2 бруса для «рогов» — до 0,36 м, 5×5 см.

Для усиления ножек дополнительно понадобится брус с дюймовым сечением (2-4 опоры).

Для этого подойдут самонарезающие шурупы по дереву – до 40 штук. Длина крепления – 10 см, сечение – 4,5 мм.

Рекомендуемая последовательность сборки козла для распилки дров бензопилой:

1. Выполняется разметка деревянных брусков в местах распила. Для надежного закрепления рогов и ножек изготавливают до 12 пазов глубиной от 2,5 см. При этом пазы делаются меньше ножек на 2-3 мм для максимально плотного соединения.
2. Далее выполняют сборку изделия. Врезанные из деревянного бруса ножки и рога по размерам вставляют в подготовленные пазы.
3. Следующий шаг – фиксация креплений. Устанавливают все дополнительные детали козла для распилки дров. Все элементы надежно скрепляют друг с другом самонарезающими шурупами.
4. Далее монтируют усилители для повышения безопасности эксплуатации станка при распилке бревен бензопилой. Они не допускают расхождение ножек козла во время распилки дров. Для этого отпиливают нижние части ножек, чтобы впоследствии на них можно было монтировать дополнительные крепежные элементы.
5. Заключительный этап – дополнительная обработка деревянных элементов морилкой, лакокрасочными материалами.

К эксплуатации козлы допускаются после полного высыхания морилки либо краски

Для работы с ручной пилой

Для распилки коротких бревен на дрова с использованием ручной пилы можно самостоятельно изготовить компактный козел стандартных размеров.

Рекомендации по созданию конструкции:

• Для надежного соединения деревянных элементов рекомендуется применять технологию шип-паз, а также дополнительно фиксировать их самонарезающими винтами (4,5×100 мм) или гвоздями.
• Соединительные крепежи следует вкручивать на всех участках пересечения и наложения пиломатериалов.
• Выступающие части винтов аккуратно обрезаются с помощью болгарки.
• Чтобы продлить срок службы самодельных козлов для распилки дров, все элементы конструкции необходимо тщательно обработать антипиренами и антисептическими пропитками, дать им высохнуть, а затем покрыть лаком или краской.

Этапы сборки станка для распилки:

1. Сначала размечают несущий брус или бревно. По размеченным линиям делают пропилы глубиной 2,5 см для фиксации.
2. В подготовленные пропилы плотно вставляют деревянные элементы и соединяют их с помощью винтов.
3. Затем по диагонали козла устанавливают усилители, которые обеспечивают устойчивость конструкции. Их вставляют в заранее подготовленные пазы на ножках и дополнительно фиксируют крепежами.

Легкие деревянные козлы могут опрокинуться при распилке дров с использованием двуручной пилы из-за чрезмерных усилий. Поэтому для повышения устойчивости Х-образной конструкции рекомендуется:

• Увеличить угол между опорными брусками.
• Дополнительно укрепить сложные прямоугольные формы с помощью усилителей.
• Закрепить все соединительные участки стальными хомутами.

Помимо диагонального усиления самодельных козлов для распилки дров, рекомендуется дополнительно усиливать конструкцию рейками (досками) как по горизонтали, так и по вертикали.

Складная конструкция

Можно сделать облегченную складную конструкцию, которую при необходимости легко переносить с места на место, в том числе прятать в хозяйственную постройку от дождя.

Необходимые расходные материалы:

• прочный деревянный брус небольшого сечения – 4 заготовки;
• стальная труба длиной 1-3 м для изготовления основания;
• ограничитель раскладного козла (тонкая цепочка или тросик, веревка или ремень);
• сверло по древесине для изготовления сквозных отверстий под элементы соединения.

Последовательность сборки конструкции с использованием деревянного бруса:

1. Начинать рекомендуется с брусьев, которые можно вырезать самостоятельно из доски толщиной 5 см.
2. На готовых деревянных заготовках отмечают линии разреза под пазы для ножек.
3. После изготовления всех пазов и отверстий для крепежей выставляют основание, устанавливают на свои места ножки самодельного станка.
4. Далее чтобы не разъезжались ножки, на стойки с 2-х сторон устанавливают одинаковые ограничители.

Самодельный станок легко складывается, не требует много места для хранения.

Металлические козлы для пилки дров своими руками

Металлический козел для распила дров, созданный своими руками, отличается высокой прочностью, устойчивостью к механическим нагрузкам и долговечностью. В отличие от деревянных аналогов, металлические конструкции лучше переносят неблагоприятные условия окружающей среды.

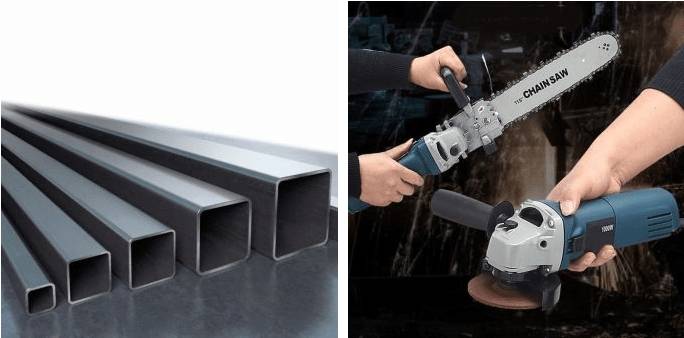

Для того чтобы изготовить самодельный металлический козел для распила дров, вам понадобятся следующие материалы:

• профильная стальная труба диаметром 50 мм для создания основания конструкции – 5 штук;
• деревянный брус длиной 100 мм и сечением 50×50 мм для усиления и повышения устойчивости конструкции;
• крепежные элементы – болты с гайками, если сварка не предусмотрена.

Необходимые инструменты для сборки металлического козла для распила дров своими руками:

• измерительная рулетка и мел для разметки;
• болгарка или электропила для обрезки деталей конструкции;
• сварочный инвертор и электроды, если планируется сварка.

Сначала на бумаге следует создать подробный чертеж будущей конструкции с указанием размеров всех элементов (можно использовать готовый проект с чертежами).

Этапы сборки самодельного металлического козла для распила дров:

1. В первую очередь размечают и обрезают все металлические детали и деревянные усилители в соответствии с чертежами.
2. Если планируется сборно-разборная конструкция на болтах, в местах соединения металлических заготовок сверлят сквозные отверстия нужного диаметра для крепежей.
3. После подготовки всех деталей, их обрезки и подгонки по размерам, приступают к сборке конструкции с использованием болтовых соединений или сварки.
4. Сначала собирают основную часть станка из стальных элементов, затем к козлу для распила дров прикрепляют деревянные усилители.

После завершения сборки самодельного станка для распила бревен все металлические поверхности обрабатывают антикоррозийным составом, а деревянные – антисептиком для защиты от гниения. Затем конструкцию окрашивают, чтобы защитить от воздействия атмосферных осадков и продлить срок службы.

Заключение

При желании можно легко сделать козлы для пилки дров своими руками, и сэкономить деньги на приобретении заводских изделий. Для этого не требуются какие-либо специальные знания и навыки, достаточно подобрать оптимальный чертеж конструкции либо сделать его самостоятельно по индивидуальным параметрам, определиться с материалом изготовления. Самодельный козел для распилки дров можно сделать из деревянного бруса или металлического профиля

https://youtube.com/watch?v=yGpYGv7Y6Pg

https://youtube.com/watch?v=e2de_A3I9Rc

Советы по эксплуатации и уходу за козлом для распилки дров

Козел для распилки дров — это не только удобный инструмент, но и важный элемент для обеспечения безопасности и эффективности работы. Чтобы ваш козел служил долго и надежно, необходимо следовать нескольким простым рекомендациям по эксплуатации и уходу за ним.

1. Правильное размещение козла. Убедитесь, что козел установлен на ровной и стабильной поверхности. Это предотвратит его опрокидывание во время работы. Если вы работаете на неровной земле, используйте подкладки под ножки козла для выравнивания.

2. Регулярная проверка состояния. Перед каждой распилкой дров осматривайте козел на наличие повреждений. Особое внимание уделяйте соединениям и креплениям. Если вы заметили трещины или ослабленные элементы, немедленно произведите ремонт или замену.

3. Защита от влаги. Деревянные козлы подвержены гниению, особенно если они часто подвергаются воздействию влаги. Рекомендуется обрабатывать деревянные элементы специальными защитными составами, которые предотвратят гниение и увеличат срок службы. Если возможно, храните козел в сухом месте или накрывайте его во время дождя.

4. Правильное использование. Не перегружайте козел. Следуйте рекомендациям по максимальному весу, указанным в чертежах или инструкции. Это поможет избежать поломок и обеспечит безопасность во время работы. Также старайтесь распиливать дрова, используя правильную технику, чтобы минимизировать риск травм.

5. Уборка после работы. После завершения распилки дров рекомендуется очищать козел от остатков древесины и мусора. Это не только продлит срок службы инструмента, но и сделает его более безопасным для последующего использования. Храните козел в чистом и сухом месте, чтобы избежать накопления влаги и грязи.

6. Регулярное обслуживание. Если ваш козел имеет подвижные части, такие как механизмы для фиксации, периодически смазывайте их, чтобы избежать заедания. Используйте подходящие смазочные материалы, чтобы не повредить материал козла.

Следуя этим простым советам, вы сможете значительно продлить срок службы вашего козла для распилки дров и сделать процесс работы более комфортным и безопасным.

Вопрос-ответ

Из чего сделать козлы?

Стол строительного козла собирается из бруса 50х50 мм и доски 25х200 мм. Для этого их скручивают при помощи саморезов. Затем соединяют опоры со столом и прикручивают распорки. Боковые можно использовать как ступень, если прикрутить их на расстоянии 30-40 см от края ног строительного козла.

Как удобнее пилить дрова?

Выбирая, чем лучше пилить дрова, можно воспользоваться бензопилой – она справляется с этим процессом гораздо быстрее, чем одно- или двуручная пила или её лучковый вариант. С бензопилой процесс можно выполнить в одиночку и быстро.

Как называется устройство для пилки дров?

Дровокольный станок (мн. ч. — дровокольные станки, англ. Firewood processors) — станок, предназначенный для заготовки дров.

Сколько нужно досок для козла?

Необходимый материал на 1 штуку складных строительных козлов: доска 25х100х800 мм — 4 шт.

Советы

СОВЕТ №1

Перед началом работы обязательно создайте подробный чертеж вашего козла для распилки дров. Убедитесь, что на чертеже указаны все размеры и детали, чтобы избежать ошибок в процессе сборки.

СОВЕТ №2

Используйте качественные материалы для изготовления козла. Дерево должно быть прочным и устойчивым к воздействию влаги, чтобы конструкция служила долго и надежно.

СОВЕТ №3

Обратите внимание на устойчивость конструкции. Убедитесь, что козел имеет достаточную ширину и прочность, чтобы выдерживать вес распиливаемых дров и не переворачиваться во время работы.

СОВЕТ №4

Не забывайте о безопасности. Используйте защитные очки и перчатки во время работы с инструментами, а также следите за тем, чтобы рабочая зона была свободна от посторонних предметов.
