Лазерный, оптический уровень своими руками: пошаговое руководство, видео

В строительстве и ремонте лазерный уровень — незаменимый инструмент для точного выравнивания поверхностей и установки конструкций. Если нет возможности приобрести профессиональный лазерный нивелир, вы можете создать его самостоятельно. В этой статье представлено пошаговое руководство по изготовлению лазерного уровня из доступных материалов, таких как лазерная указка или емкость с водой. Вы узнаете, как сделать оптический уровень и другие варианты, что поможет сэкономить и получить качественный инструмент для различных задач.

Из чего можно сделать лазерный и оптический нивелир

Приборы делятся на два основных типа:

• оптические;
• лазерные.

Оптические уровни функционируют благодаря системе призм, через которые проходят световые лучи, создавая изображения, отражаясь от зеркальной поверхности.

Лазерные уровни используют специальный излучатель, который устанавливается на нескольких плоскостях.

Для самостоятельного создания лазерного прибора можно использовать указку, пузырьковый уровень, деревянный брусок, кусок резины, фанерный лист, емкость с водой, пенопласт и другие доступные материалы.

Для самостоятельного изготовления оптического устройства понадобятся клей, рифленый пластик, лобзик и слесарные инструменты.

Создание лазерного оптического уровня своими руками — задача, которая привлекает многих любителей DIY и профессионалов. Эксперты отмечают, что такой проект не только экономит средства, но и позволяет лучше понять принципы работы уровней. В первую очередь, важно собрать необходимые материалы: лазерный модуль, батарею, корпус и крепежные элементы.

Пошаговое руководство обычно начинается с подготовки корпуса, в который будет установлен лазер. Затем следует аккуратно закрепить лазерный модуль и подключить его к источнику питания. Важным этапом является настройка угла проекции лазера, что требует точности и терпения.

Мастера рекомендуют использовать видеоинструкции, которые наглядно демонстрируют каждый шаг процесса. Это значительно упрощает задачу и помогает избежать распространенных ошибок. В итоге, получившийся уровень станет не только полезным инструментом, но и предметом гордости для его создателя.

https://youtube.com/watch?v=SwX6Q2LnKvA

Как сделать простой самодельный лазерный уровень своими руками

Лазерный уровень для пола своими руками можно сделать из доступных составляющих, имеющихся в каждом доме. Благодаря самодельному инструменту можно начертить ровные линии по горизонтали не только на полу, но и на стене или другом участке комнаты. Устройство с лазером своими руками можно сделать двумя способами: используя ровную поверхность или тару, заполненную водой. Оба метода позволяют получить надежный и точный инструмент для замеров, потратив минимум материалов и времени.

Интересные факты

Вот несколько интересных фактов о создании лазерного и оптического уровней своими руками:

1. Принцип работы: Лазерные уровни используют свойства лазерного света для создания прямой линии, что позволяет значительно повысить точность измерений. В отличие от традиционных уровней, которые полагаются на пузырьковый уровень, лазерные уровни могут проецировать линии на большие расстояния, что делает их незаменимыми в строительстве и ремонте.

2. Доступные материалы: Для создания простого лазерного уровня своими руками можно использовать доступные материалы, такие как лазерный указатель, пластиковая труба и уровень. Это позволяет не только сэкономить деньги, но и понять принцип работы устройства, что может быть полезно для дальнейших улучшений.

3. Видеоуроки и сообщества: В интернете существует множество видеоруководств и сообществ, посвященных созданию лазерных и оптических уровней. Эти ресурсы не только помогают новичкам разобраться в процессе, но и предлагают идеи для улучшения и модификации уровней, что делает проект более увлекательным и образовательным.

Создание лазерного или оптического уровня своими руками — это не только полезное занятие, но и возможность развить навыки в области электроники и механики.

https://youtube.com/watch?v=D_-r0wmYsMk

Изготовление лазерного уровня с использованием ровной подставки

Для изготовления устройства потребуется подготовить следующие материалы:

• лазерная указка;
• пузырьковый строительный уровень;
• небольшой деревянный брусок;
• кусок резины;
• фанерный лист или доска, соответствующая длине уровня.

Собрав все необходимые компоненты, можно переходить к созданию лазерного нивелира.

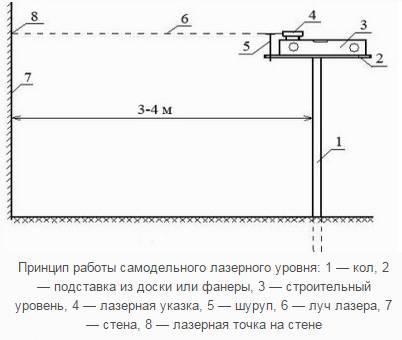

Пошаговая инструкция по изготовлению лазерного уровня своими руками первым способом:

1. Сначала тщательно очищают линзу лазерной указки.
2. К строительному пузырьковому уровню сверху прикрепляют лазерную указку с помощью хомутов для проводов или проволоки. Для удобства регулировки направления луча между деталями укладывают небольшой кусочек резины.
3. На третьем этапе изготавливают подставку. Один конец бруска слегка затачивают, чтобы он легко входил в землю. К другому концу прикрепляют фанерный лист с помощью самореза. Важно следить за тем, чтобы фанера была установлена перпендикулярно, чтобы обеспечить точность измерений. Дополнительно можно использовать металлические уголки для мебели, проверяя угольником, чтобы углы были прямыми.

Лазерный уровень, созданный своими руками, предназначен для использования только на улице, так как его необходимо вкапывать в землю.

Чтобы использовать прибор внутри помещения, один конец колышка не затачивают, а к нему прикрепляют фанерную подставку. Также можно попробовать сделать устойчивую треногу.

Для работы с таким нивелиром сначала вкапывают подставку в грунт или устанавливают ее на пол, выравнивают с помощью пузырькового уровня, чтобы он находился в центре. Затем направляют луч указки на стену и отмечают точку карандашом. После этого подставку поворачивают по оси в горизонтальной плоскости и чертят новые отметки. Соединяют отмеченные точки линией и продолжают строительные работы.

Совет! Поскольку лазерный уровень изготовлен самостоятельно, он может иметь небольшую погрешность, которую следует учитывать при проведении измерений.

Изготовление лазерного уровня с помощью емкости с водой

Для создания лазерного уровня своими руками можно использовать водную поверхность. Для этого берут емкость подходящего размера и наливают в нее воду под край. Жидкость образует плоскость, параллельную горизонту. На пенопласте посредине крепят лазерную указку.

Емкость устанавливают на месте расположения будущих штрихов. Опускают на воду конструкцию с указкой. Устройство включают и лучом отмечают точки на стенке, двигая им в разные стороны. После соединения отметок получается ровная горизонтальная линия.

Алгоритм создания лазерного уровня своими руками можно увидеть на видео.

https://youtube.com/watch?v=tFV9iR1Od9Y

Совет! Чтобы лазерный нивелир, сделанный своими руками, показывал точные данные, важно ровно закрепить указку. Важно также подобрать ровный кусок пенопласта в виде пластины с параллельными сторонами

.

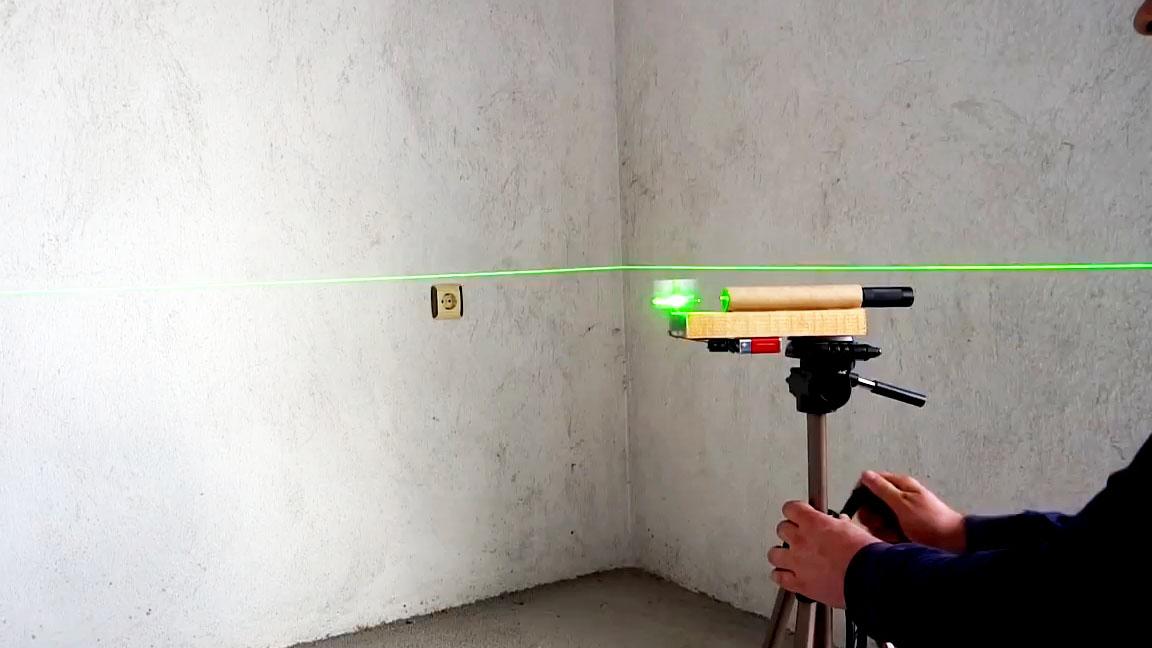

Особенности создания лазерного уровня на треноге

На уже установленной треноге фиксируют строительный пузырьковый уровень и лазерную указку. Все компоненты надежно закрепляют с помощью хомутов, проволоки или обычного скотча.

Для корректной настройки лазерного луча между указкой и уровнем помещают небольшой кусочек жесткой резины, после чего конструкцию дополнительно фиксируют хомутами или резинками.

После того как пузырьковый уровень будет установлен в горизонтальное положение, активируют лазерную указку. Излишки вставки обрезают, а также регулируют натяжение хомутов, проводя юстировку будущего нивелира. Как только удастся добиться параллельности между горизонтальной поверхностью и лазерным лучом, готовое устройство крепят к треноге.

Теперь инструмент можно использовать по его прямому назначению.

Как сделать лазерный уровень из лазерной указки своими руками

Специальную указку можно смонтировать на поверхности, которая двигается, для создания своими руками лазерного уровня, работающего на одном уровне с разворотом на 360 градусов.

Для сооружения прибора необходимо взять клей, пилочки по металлу, лобзик, рифленый пластик.

Пошаговая инструкция создания лазерного уровня из указки своими руками:

1. Спиливают наконечник, оставляют резьбовую часть.
2. Вырезают пластиковый кружок такого размера, чтобы он налезал на конец указки.
3. Полученный круг присоединяют к одному концу устройства.

Уровень излучает точку, при пропуске луча сквозь пластик получается линия. При желании места соединения деталей дополнительно смазывают холодной сваркой и обтачивают. Такой нивелир фиксируют только перпендикулярно плоскости.

Полученный инструмент, сделанный своими руками, может рисовать точки только по горизонтали.

Монтаж лазерного уровня для рисования вертикальных линий

Алгоритм самостоятельного изготовления лазерного нивелира, который функционирует как в горизонтальной, так и в вертикальной плоскости:

1. В центральной части пластиковой трубки устанавливается штырь или болт. Металлические детали располагаются шляпкой вниз и фиксируются с помощью специального клея.
2. К трубке прикрепляется широкая шарнирная вилка. Обязательно между вилкой и стойкой устанавливается резиновая прокладка. В вилку вставляется пластиковое или деревянное основание. Через него проходит крепеж, который надежно фиксирует заготовку с обеих сторон вилки.
3. К основанию прикрепляется строительный уровень с улучшенной указкой.

Благодаря такому способу сборки устройства своими руками, лазер может быть установлен в вертикальном положении.

Важно! Чем больше размер вилки, тем шире следует выбрать заготовку для обеспечения устойчивости.

Для того чтобы основание надежно удерживалось на месте, рекомендуется подобрать вилку с шарнирной частью соответствующего сечения.

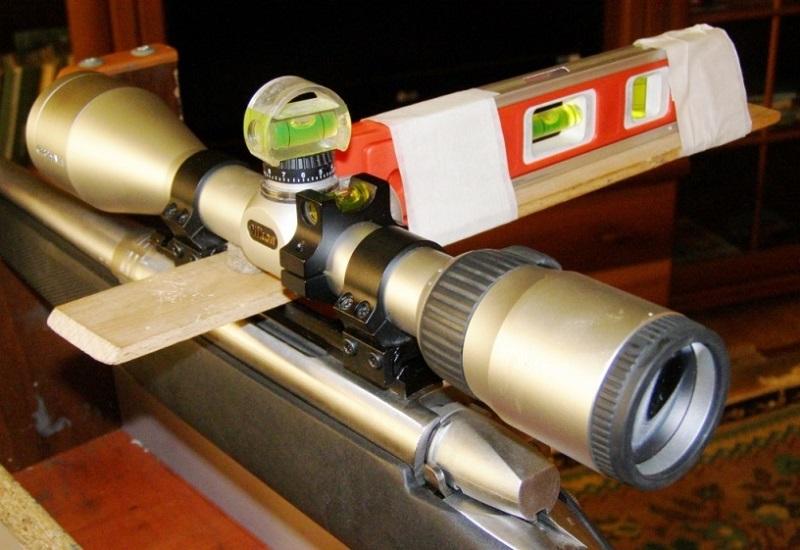

Как сделать оптический нивелир своими руками

Для правильности монтажа, чтобы не выполнять в дальнейшем частый ремонт оптического нивелира своими руками, необходимо подготовить такие инструменты и материалы:

1. Оптический прицел из пластика. Достаточно взять четырехкратный. При этом прицел должен быть максимально качественным для точной и удобной работы с самодельным уровнем.
2. Простой пузырьковый уровень с несколькими пузырьками.
3. Алюминиевую полоску толщиной примерно 4 мм.
4. Два болта с гайками подходящего размера.

Также потребуется стандартный набор слесарного инструмента.

Алгоритм создания оптического нивелира своими руками в домашних условиях:

1. Из алюминиевого листа делают две маленькие детали по типу «ласточкин хвост», которые будут выступать подставкой. На размер заготовок влияет габарит лапок самого прицела и промежутки между ними.
2. С помощью ножовки в пластинах делают углубленные надрезы, в которые будет вставляться прицел. На ширину паза влияет размер корпуса.
3. В пластинах и ватерпасе делают отверстия для болтов. Полученные детали крепят к уровню. Важно надежно зафиксировать прицел на поверхности.

Благодаря таким простым действиям можно сделать своими руками нивелир для забора или помещения.

Заключение

Создать лазерный уровень самостоятельно вполне возможно, используя подручные материалы и затратив при этом минимальные средства и усилия. Такой инструмент поможет вам осуществлять точные разметки и измерения. Необходимо учитывать, что самодельный прибор может иметь небольшие отклонения в показаниях. Однако, следуя предложенному алгоритму, вы сможете изготовить надежный лазерный или оптический нивелир своими руками.

Советы по калибровке и использованию самодельного уровня

Калибровка самодельного лазерного уровня

Перед тем как начать использовать самодельный лазерный уровень, необходимо убедиться в его правильной калибровке. Это обеспечит точность измерений и поможет избежать ошибок в процессе работы. Для калибровки вам понадобятся:

• Штатив или ровная поверхность для установки уровня;
• Линейка или рулетка;
• Уровень (например, пузырьковый) для проверки горизонтальности;

Следуйте этим шагам для калибровки:

1. Установите лазерный уровень на штативе или ровной поверхности. Убедитесь, что он находится в горизонтальном положении с помощью пузырькового уровня.
2. Включите лазерный уровень и направьте его луч на стену или другую вертикальную поверхность на расстоянии около 5-10 метров.
3. Используя линейку, измерьте расстояние от лазерного луча до пола или другой опорной точки. Запишите это значение.
4. Переместите уровень на 90 градусов и повторите измерение на той же высоте. Сравните полученные значения. Если они отличаются, отрегулируйте уровень, пока оба показателя не совпадут.

Использование самодельного лазерного уровня

После успешной калибровки можно приступать к использованию уровня. Вот несколько советов, которые помогут вам максимально эффективно использовать ваш самодельный инструмент:

• Выбор места установки: Убедитесь, что уровень установлен на стабильной и ровной поверхности. Избегайте мест с вибрацией или движением, так как это может повлиять на точность измерений.
• Проверка батарей: Перед началом работы проверьте уровень заряда батарей. Низкий уровень заряда может привести к нестабильной работе лазера.
• Использование в условиях освещения: Лазерные уровни могут быть менее видимыми при ярком солнечном свете. Если возможно, работайте в условиях, где уровень освещения контролируемый, или используйте специальные защитные очки для улучшения видимости лазера.

Советы по точности измерений

Для достижения максимальной точности при использовании самодельного лазерного уровня, следуйте этим рекомендациям:

• Регулярная калибровка: Периодически проверяйте и калибруйте уровень, особенно если вы заметили изменения в точности измерений.
• Использование вспомогательных инструментов: Для сложных проектов используйте дополнительные инструменты, такие как угольники и линейки, чтобы подтвердить точность лазерного уровня.
• Работа в команде: Если возможно, работайте с помощником, который сможет контролировать уровень и фиксировать результаты измерений.

Следуя этим советам, вы сможете эффективно использовать ваш самодельный лазерный уровень и достигать высоких результатов в своих проектах. Не забывайте о безопасности и аккуратности при работе с лазерными инструментами.

Вопрос-ответ

Сколько лучей нужно для лазерного уровня?

Самые простые лазерные уровни проецируют один-два луча, профессиональные – до девяти. Чем больше лучей, тем легче нанести разметку. Например, несколько перекрестных линий помогут быстрее справиться с укладкой плитки. А четыре луча позволят сделать разметку в различных плоскостях.

Почему 4-уровневый лазер лучше 3-уровневого?

Накачка четырёхуровневого лазера аналогична накачке трёхуровневого лазера. Это достигается путём быстрого заселения верхнего лазерного уровня (E3) через более высокий энергетический уровень (E4). Преимуществом четырёхуровневого лазера является низкая заселённость нижнего энергетического уровня (E2).

В чем разница между нивелиром и лазерным уровнем?

Лазерный уровень строит точку и предназначен для выравнивания по горизонтали. А нивелир предназначен для измерения разности высот. Нивелиры существуют двух видов: лазерные и оптические. Лазерные нивелиры оснащены электроникой, упрощающей расчет.

Как проверить угол 90 градусов лазерным уровнем?

Запомните: если расстояния между краями первой и краями второй стен попарно одинаково расположены от заданных плоскостей, то угол между этими двумя примыкающими стенами соответствует 90 градусам.

Советы

СОВЕТ №1

Перед началом сборки лазерного или оптического уровня, тщательно изучите все необходимые материалы и инструменты. Убедитесь, что у вас есть все под рукой, чтобы избежать лишних прерываний в процессе работы.

СОВЕТ №2

Следуйте пошаговым инструкциям в руководстве, не пропуская ни одного этапа. Каждая деталь важна для правильной работы устройства, поэтому внимательно относитесь к каждому шагу сборки.

СОВЕТ №3

При работе с лазерными компонентами соблюдайте меры безопасности. Используйте защитные очки и избегайте прямого взгляда на лазерный луч, чтобы предотвратить повреждение глаз.

СОВЕТ №4

После завершения сборки протестируйте уровень на ровной поверхности, чтобы убедиться в его точности. Если результаты не соответствуют ожиданиям, проверьте все соединения и настройки устройства.
