Лодка из фанеры и стеклоткани своими руками

Создание лодки из фанеры и стеклоткани своими руками — это интересный процесс, который позволяет сэкономить и получить уникальное судно. В статье мы рассмотрим, как изготовить лодку, какие материалы использовать, а также предоставим чертежи и выкройки для различных моделей, включая разборные варианты и лодки под мотор. Вы также узнаете о методах обработки и окраски фанеры, что поможет продлить срок службы лодки и сделать её более привлекательной.

Особенности

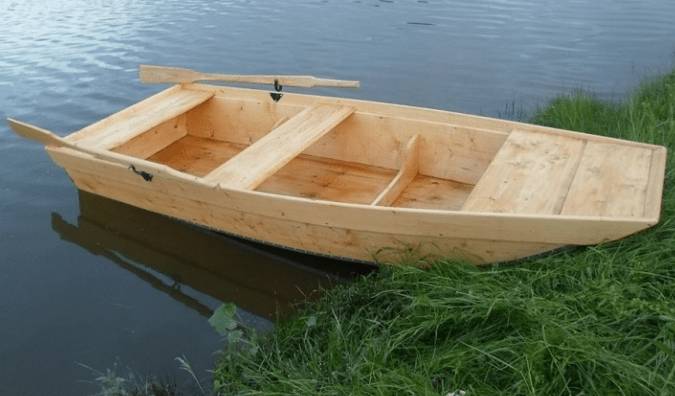

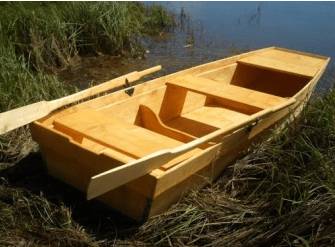

Плоскодонка является отличным примером самодельной лодки, изготовленной из фанеры, которую можно сделать даже в складном варианте для удобства транспортировки. Такую компактную конструкцию в разобранном виде можно легко перевезти на личном автомобиле к любому водоему. При этом затраты на создание небольшой фанерной лодки своими руками остаются на минимальном уровне.

Фанерную лодку можно адаптировать как для гребли, так и для установки небольшого бензинового двигателя. Основное отличие проектов заключается в кормовой части, где для лодочного мотора устанавливается специальный транец из многослойной фанеры.

Создать лодку из фанеры можно, опираясь на готовые чертежи. Особенно популярны для самостоятельной сборки модели «Окунь» и «Дори» с секционной конструкцией. Существует множество чертежей для различных моделей деревянных лодок, которые различаются по размерам, количеству мест для сидения, допустимым весовым нагрузкам и другим эксплуатационным характеристикам.

Основные преимущества фанерных лодок заключаются в их легкости, простоте сборки своими руками и низких финансовых затратах.

Создание лодки из фанеры и стеклоткани своими руками привлекает многих любителей водного спорта и DIY-проектов. Эксперты отмечают, что такой подход позволяет не только сэкономить средства, но и получить уникальный продукт, полностью соответствующий индивидуальным требованиям. Фанера, будучи легким и прочным материалом, обеспечивает необходимую жесткость конструкции, в то время как стеклоткань добавляет прочности и защищает от воздействия воды.

По мнению специалистов, ключевыми этапами являются правильный выбор материалов и тщательное планирование проекта. Важно учитывать не только размеры и форму лодки, но и ее предназначение. Кроме того, эксперты подчеркивают, что работа с этими материалами требует определенных навыков и аккуратности, особенно на этапе склеивания и покраски. В итоге, при соблюдении всех рекомендаций, самодельная лодка станет не только надежным средством передвижения, но и источником гордости для своего создателя.

https://youtube.com/watch?v=B2Z1iWygmeA

Из какой фанеры сделать лодку

Перед тем как сделать самодельную лодку из фанеры своими руками, важно правильно подобрать строительный материал.

Для этой цели нужно покупать специальную влагостойкую фанеру, обычные листы ФК не подходят. При постоянном воздействии воды даже фанера марки ФСФ с повышенными показателями влагостойкости будет набухать и расслаиваться.

Интересные факты

Вот несколько интересных фактов о строительстве лодок из фанеры и стеклоткани своими руками:

1. Легкость и прочность: Лодки, изготовленные из фанеры и стеклоткани, обладают отличным соотношением веса и прочности. Стеклоткань, используемая в качестве армирующего материала, значительно увеличивает прочность конструкции, при этом не добавляя значительного веса. Это делает такие лодки маневренными и удобными для транспортировки.

2. Доступность материалов: Фанера и стеклоткань являются относительно доступными и недорогими материалами, что делает строительство лодки своими руками доступным для многих. Кроме того, многие магазины строительных материалов предлагают готовые комплекты для сборки, что упрощает процесс.

3. Индивидуальный дизайн: Создание лодки своими руками позволяет владельцу реализовать свои дизайнерские идеи и адаптировать конструкцию под свои нужды. Можно выбрать форму, размеры и отделку, что делает каждую лодку уникальной и отражает личные предпочтения владельца.

https://youtube.com/watch?v=bPAhcR3wJk4

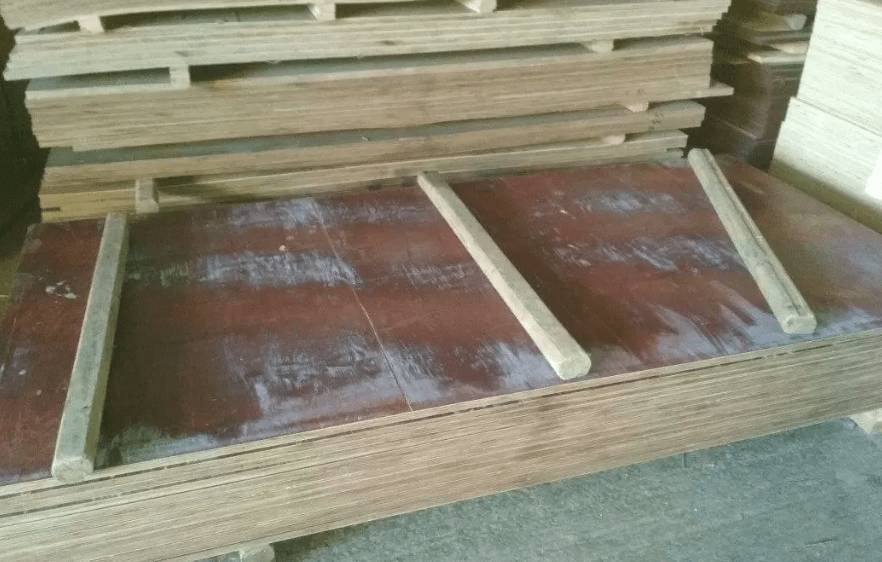

Бакелитовая фанера

Фанерные бакелитовые (бакелизированные) листы обладают наивысшей устойчивостью к воздействию влаги.

Существует два типа древесного материала:

1. ФБС – фанерные листы, изготовленные из березового шпона и склеенные спирторастворимой фенолоформальдегидной смолой, что обозначается буквой «С» в маркировке.
2. ФБВ – фанерные листы, созданные из березового шпона, для склеивания которых используется водорастворимая фенолоформальдегидная смола (буква «В» в названии). В этом материале содержится меньше формальдегида и фенола, что делает его менее вредным для здоровья человека.

Данный материал не подвержен набуханию при длительном контакте с водой. Срок службы изделия может достигать 15 лет. ФБС также подходит для изготовления транца лодки под бензиновый мотор.

Важно! Для самостоятельного строительства стандартной лодки для рыбалки на небольших водоемах рекомендуется приобретать фанеру толщиной 10-12 мм. Этот материал будет значительно дешевле более толстых листов, но его прочности вполне достаточно для указанных целей.

Трудногорючая фанера

Технико-эксплуатационные характеристики стройматериала аналогичны фанерным листам марки ФСФ. Единственное отличие технологии производства – дополнительная обработка изделий антипиренами. Эти специальные составы делают материал негорючим.

Такую фанеру не рекомендуют использовать для изготовления лодочных корпусов. При постоянном воздействии с водой материал будет набухать, впоследствии начнет расслаиваться.

ФСФ-ТВ фанера прекрасно подойдет для внутренней облицовки лодки. Материал отлично обеспечит безопасность людей, которые будут пользоваться самодельным плавательным средством.

https://youtube.com/watch?v=oIJXOfTje8Y

Инструменты и материалы

Перед тем как приступить к созданию лодки из фанеры самостоятельно, необходимо подготовить все нужные материалы и инструменты для работы.

Материалы:

• строганные доски из мягких пород дерева с пористой структурой;
• влагостойкая фанера размером 2,5 х 1,25 м и толщиной 0,6 см;
• водостойкая фанера размером 2,5 х 1,25 м и толщиной 0,5 см;
• деревянный брус размером 0,5 х 3,4 м и 0,4 х 0,2 х 4 м;
• рейки из древесины;
• водостойкий лак или краска;
• эпоксидная смола;
• капроновая нить в мотке;
• миллиметровая бумага, картон или другой плотный бумажный материал;
• рулон стеклоткани.

Инструменты:

• измерительная рулетка;
• простой карандаш или маркер;
• топор и молоток;
• несколько струбцин (в качестве альтернативы можно использовать фиксаторы мясорубок);
• рубанок или ручная шлифовальная машина;
• электролобзик;
• электродрель и шуруповерт;
• малярные кисти и валик;
• самонарезающие шурупы для древесины;
• латунные гвозди.

Важно! Для создания слани (полового настила) лодки рекомендуется использовать только специальную морскую влагостойкую фанеру.

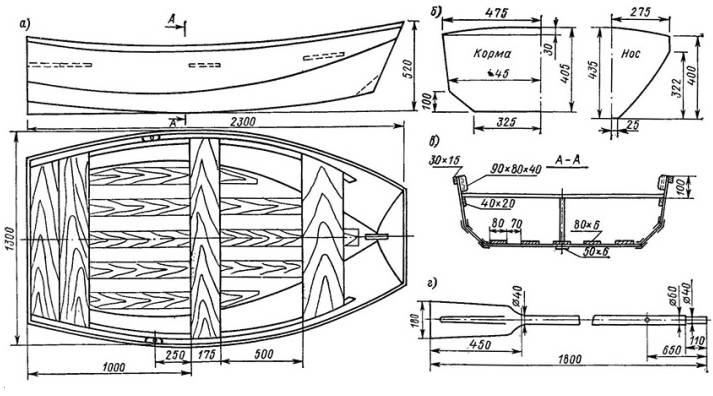

Проекты и чертежи лодок из фанеры для самостоятельной постройки

Определившись с габаритами самодельной лодки из фанеры, нужно предварительно сделать чертеж конструкции в масштабе со всеми входящими элементами и размерами. Лучше сделать рисунок в нескольких проекциях, в том числе в разрезе.

При планировании размеров самодельной лодки нужно учитывать следующие нюансы:

• целевое назначение плавательного средства (рыбалка, перевозка грузов и прочее);
• максимальные весовые нагрузки, предполагаемые в процессе эксплуатации деревянной лодки;
• необходимое количество посадочных мест с учетом количества людей для одновременного плавания.

Стандартные габариты обычной лодки на 2-3 человека из влагостойкой фанеры толщиной 0,5 см:

• длина судна – 4,5 м;
• ширина наиболее широкой части лодки – 1,05 м;
• глубина (высота бортов) плавсредства – 0,4 м.

Внимание! Чертить проект самодельной лодки из фанеры рекомендуют на миллиметровке.

Последовательность создания эскиза самодельной деревянной лодки:

1. Делят чертеж симметрично на 2 части. Для этого проводят по длине осевую линию.
2. Диаметральную плоскость условно разделяют на 4 части. В этих частях будут размещены шпангоуты – поперечные ребра лодочного корпуса.
3. Наносят по вертикали проекцию плавсредства. Вычерчивают эскиз судна – вид сверху.
4. Вычерчивают шпангоуты.
5. Проверяют точность размеров всех начерченных деталей конструкции в масштабе.
6. Далее на плотной бумаге делают эскиз шпангоутов, выдерживая масштаб 1:1. Изогнутые линии деталей наводят по лекалам.
7. Проверяют симметричность готового чертежа лодки. Это можно сделать с помощью измерительных инструментов или просто сложив чертеж пополам для сравнения точного сходства 2-х половин.

Как сделать лодку из фанеры своими руками

Создание лодки своими руками из фанеры и стекловолокна требует соблюдения определенной последовательности действий. В первую очередь необходимо подготовить все нужные материалы, аккуратно обрезать их по заданным размерам, тщательно подогнать в местах соединений, а также отшлифовать и обработать специальными защитными средствами. Лишь после выполнения этих этапов можно переходить к сборке подготовленных деталей в единую конструкцию.

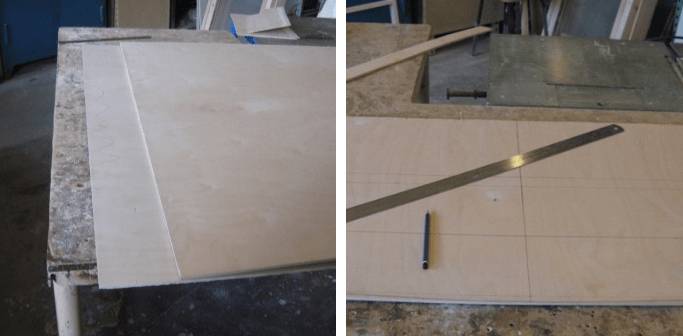

Раскрой

Последовательность действий:

1. Сделанный эскиз самодельной лодки из фанеры переносят на более плотную бумагу, изготавливают шаблоны отдельных деталей лодочной конструкции.
2. По готовым шаблонам переносят контуры деталей лодки на листы фанеры, строго соблюдая расчетные размеры. При этом добавлять лишние миллиметры на припуски не требуется.
3. После переноса шаблонных контуров всех элементов конструкции еще раз тщательно проверяются все размеры.
4. Важно учитывать, что размер фанерного листа может быть меньше размеров изготавливаемой детали. Для того чтобы сделать раскрой таких элементов, вместе сцепляют несколько листов фанеры.
5. Для максимально точного плотного соединения двух отдельных элементов лодки друг с другом кромки заготовок предварительно обрабатывают рубанком, подгоняют и тщательно шлифуют. На стыки устанавливают какой-либо тяжелый предмет.
6. Далее аккуратно выполняют распиловку деталей лодки из фанеры с помощью электрического лобзика. Чтобы получить аккуратный срез без сколов используют пилку по древесине с мелкими зубчиками.
7. После распиловки всех элементов их кромки тщательно шлифуют.
8. В полученных заготовках с шагом 1 м просверливают отверстия электродрелью нужного диаметра для сшивания корпуса лодки.

Сборка лодки из фанеры

Последовательность сборки фанерной лодки:

1. В первую очередь изготавливается транец – это часть корпуса, выполненная из фанеры, предназначенная для установки и крепления мотора. Для этого два листа фанеры склеивают между собой, чтобы получить доску толщиной около 25 мм. Дополнительно можно укрепить эту деталь деревянным бруском.
2. Затем вдоль транца и по краям кормы лодки сверлят отверстия.
3. Ахтерштевень устанавливают с одной стороны киля, а форштевень фиксируют с противоположной стороны.
4. Штевни соединяют с килевой частью с помощью латунных гвоздей. Важно следить за тем, чтобы элементы конструкции не перекосились. При необходимости детали подгоняют, используя бечевку, натянутую между штевнем и транцем.
5. После закрепления штевней устанавливают шпангоуты под углом 90ºС. Проверяют посадку изделия с помощью бечевки, после чего окончательно скрепляют элементы конструкции.
6. С помощью круглых брусков задают необходимый прогиб лодки, избегая перекосов. Бруски фиксируют изнутри на крайние килевые части.
7. Далее сшивают швы капроновой нитью по заранее просверленным отверстиям. Для повышения прочности нить дополнительно пропитывают эпоксидной смолой.
8. Следующий этап – установка транца.
9. Выпиливают бортовые элементы из фанеры одинакового размера. По краям донной зоны и бортов лодки сверлят отверстия с интервалом 1,5 м.
10. Переворачивают каркас судна днищем вверх и закрывают дно, затем обшивают весь лодочный каркас и скручивают элементы конструкции.
11. На донной части борта лодки фиксируют так, чтобы их концы были снаружи. Между ними устанавливают транец. Важно, чтобы волокна обшивочного материала располагались вдоль лодки, а не поперек.
12. Все стыковые швы проклеивают стекловолокном в несколько слоев, после чего промазывают эпоксидной смолой.
13. Для повышения жесткости днище дополнительно укрепляют деревянными планками, которые предварительно приклеивают и прижимают шурупами с шагом 25 см. После высыхания клея шурупы выкручивают, а планки надежно фиксируют гвоздями.
14. Все отверстия на обшивке обрабатывают эпоксидной смолой.
15. Устанавливают сиденья-банки.
16. Затем лодку обрабатывают снаружи клеевой смесью со стеклотканью. Такое покрытие обеспечит лучшее сцепление с водостойким лакокрасочным материалом.

Важно! При отделке лодки стеклотканью необходимо избегать образования пузырей и складок. Рекомендуется начинать приклеивание ткани от киля в сторону бортов самодельного судна из фанеры.

Чем обработать фанеру для влагостойкости для лодки

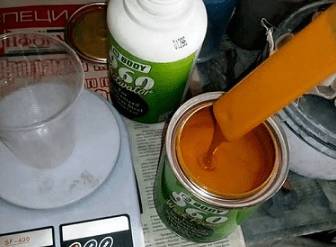

Обработка специальными составами и покраска готовой конструкции – финишный этап изготовления плавательного средства. Важно знать, чем лучше покрыть фанеру в лодке для улучшения влагостойкости материала.

Внутри деревянную поверхность обрабатывают разогретой олифой, снаружи на стеклоткань наносят эпоксидную краску (подойдет ЭП-140). При желании можно сделать плавательное судно разноцветным, нанести какую-либо надпись или рисунок. Для этого можно использовать самоклеящиеся пленки, которые наносят уже на готовое лакокрасочное покрытие.

Рекомендации по окраске лодки из фанеры своими руками:

• лакокрасочный материал наносят равномерно по всем поверхностям, используя малярный валик на широких плоскостях и кисти в труднодоступных местах;
• важно краситель наложить слоями одинаковой толщины;
• работать всегда нужно в одном направлении;
• нельзя оставлять даже малые участки без покраски, в том числе подтеки.

Тестирование

После завершения сборки, облицовки, обработки специальными составами, покраски и полного высыхания лакокрасочного покрытия, самодельную лодку из фанеры необходимо протестировать на наличие протечек в местах соединений и стыковки элементов перед тем, как использовать её на водоеме.

Для проведения теста лодку переворачивают днищем вверх и устанавливают на опоры, такие как табуретки или лавочки. Затем в течение 10-15 минут (чем дольше, тем точнее результаты) дно и борта обрабатывают водой из шланга.

По завершении водных процедур лодку переворачивают и тщательно проверяют на наличие протечек. Если дефекты не обнаружены, следующее тестирование проводится непосредственно в водоеме на небольшой глубине, увеличивая время испытания до 30-40 минут.

Важно отметить, что лодочные моторы мощностью 5 л.с. плохо переносят повышенные нагрузки. Поэтому рекомендуется выбирать более мощные модели. При этом стоит учитывать длину судна: чем она больше, тем лучше, так как такая лодка способна выдерживать весовые нагрузки до 150 кг.

Также настоятельно рекомендуется протестировать положение плавательного средства относительно поверхности воды и его ход. Для этого лодку запускают на глиссер.

Возможные ошибки

При проектировании самодельной лодки из фанеры и выполнении монтажных работ многие неопытные мастера часто допускают следующие ошибки:

• опираются исключительно на стандартные рекомендации, не учитывают возможные дополнительные весовые нагрузки в процессе эксплуатации;
• при скреплении элементов конструкции гвоздями и шурупами не смазывают их предварительно маслом;
• не пользуются струбцинами для более качественного крепления деревянных реек;
• экономят эпоксидную смолу при обработке склеиваемых поверхностей;
• неправильно выполняют центровку лодки либо рассчитывают ее длину.

Заключение

Создание лодки из фанеры своими руками – это отличный способ существенно сэкономить. Это особенно важно, если вам нужна легкая лодка на 2-3 места для рыбалки на небольших водоемах или реках. Сделать такое плавательное средство самостоятельно довольно просто. Вам всего лишь нужно выбрать подходящий проект или разработать чертежи самостоятельно, приобрести необходимые строительные материалы и строго следовать инструкции по сборке.

Уход и обслуживание лодки из фанеры и стеклоткани

Уход и обслуживание лодки из фанеры и стеклоткани являются важными аспектами, которые помогут продлить срок службы вашего судна и сохранить его в хорошем состоянии. Правильный уход включает в себя регулярные проверки, чистку, защиту от воздействия внешней среды и своевременный ремонт.

Регулярные проверки: Каждую весну перед началом сезона рекомендуется проводить тщательный осмотр лодки. Проверьте состояние фанеры на наличие трещин, вздутий или других повреждений. Обратите внимание на места соединений и швы, где могут возникнуть утечки. Также проверьте состояние стеклоткани: она должна быть целой и без повреждений. Если вы заметили какие-либо дефекты, их необходимо устранить до начала эксплуатации.

Чистка: После каждого использования лодки важно очищать ее от грязи, водорослей и других загрязнений. Для этого используйте мягкую щетку и воду с мылом. Избегайте использования абразивных средств, которые могут повредить поверхность. После чистки лодку следует тщательно высушить, чтобы избежать образования плесени и гнили.

Защита от воздействия внешней среды: Фанера и стеклоткань подвержены воздействию влаги, ультрафиолетового излучения и температурных колебаний. Для защиты лодки рекомендуется использовать специальные защитные покрытия, такие как лак или краска, которые помогут предотвратить гниение фанеры и разрушение стеклоткани. Наносите защитное покрытие не реже одного раза в год, а также после каждого ремонта.

Хранение: Если вы не планируете использовать лодку в течение длительного времени, важно правильно ее хранить. Храните лодку в сухом, хорошо проветриваемом помещении, защищенном от прямых солнечных лучей. Если хранение происходит на улице, используйте защитный чехол, чтобы минимизировать воздействие атмосферных факторов.

Своевременный ремонт: Если вы заметили повреждения, не откладывайте их устранение. Небольшие трещины и сколы можно заделать с помощью эпоксидной смолы и стеклоткани. Для более серьезных повреждений может потребоваться замена участка фанеры или стеклоткани. Важно помнить, что своевременный ремонт поможет избежать больших затрат в будущем и продлит срок службы вашей лодки.

Следуя этим рекомендациям, вы сможете обеспечить долговечность и надежность вашей лодки из фанеры и стеклоткани, а также наслаждаться безопасными и комфортными поездками на воде.

Вопрос-ответ

Можно ли сделать лодку из фанеры?

Многие люди убеждены, что лодка — это непозволительная роскошь, которая доступна не всем. Но чтобы не тратить огромные суммы на приобретение лодки, можно изготовить ее своими руками из обычной фанеры. Смастерить лодку намного проще, чем многим кажется.

Какая толщина фанеры нужна для лодки?

Рекомендуемая толщина фанеры. Толщина фанеры для пола лодки имеет решающее значение для структурной целостности. Минимальная рекомендуемая толщина: 1/2 дюйма (12 мм). Стандартная толщина: 5/8 дюйма (15 мм). Для тяжелых условий эксплуатации: 3/4 дюйма (18 мм).

Как из обычной фанеры сделать влагостойкую?

Процесс пропитки достаточно прост. Сначала необходимо очистить поверхность листа от грязи и пыли. Затем равномерно нанести олифу на всю поверхность фанеры с помощью кисти или ткани. Рекомендуется покрыть в несколько слоев, чтобы обеспечить более надежную защиту.

Какой самый дешевый способ построить лодку?

Лодки из фанеры. Один из самых простых и недорогих способов построить лодку, которую можно многократно использовать в небольших защищенных водоемах, — это сколотить из листов фанеры коробку с наклонной вверх секцией для носа.

Советы

СОВЕТ №1

Перед началом работы тщательно спланируйте проект. Создайте чертежи и определите размеры лодки, учитывая ее предназначение и условия эксплуатации. Это поможет избежать ошибок и сэкономить время на переделки.

СОВЕТ №2

Выбирайте качественные материалы. Для фанеры отдавайте предпочтение водостойким сортам, а для стеклоткани — материалам с хорошими характеристиками прочности и устойчивости к воздействию воды. Это обеспечит долговечность вашей лодки.

СОВЕТ №3

Обеспечьте хорошую вентиляцию во время работы с эпоксидной смолой и стеклотканью. Используйте защитные средства, такие как респираторы и перчатки, чтобы избежать вредного воздействия химических веществ на здоровье.

СОВЕТ №4

После завершения сборки лодки проведите тестирование на воде. Убедитесь, что все соединения надежны, и лодка ведет себя стабильно. Это поможет выявить возможные недостатки до начала полноценной эксплуатации.
