Преимущества использования стойки
В настоящее время углошлифовальные машинки имеются почти в каждом доме. С их помощью домашние мастера шлифуют заготовки, избавляются от ржавчины, отрезают металлические и пластиковые детали. Для большинства выполняемых операций особая точность не нужна. Однако, при желании сделать точный рез, выдерживая заданный угол, нужно крепче удерживать электроинструмент в руках. Приходится вести диск по нарисованной линии, не отклоняясь в сторону. Очень точное отрезание бывает выполнить трудно, инструмент вырывается из рук.
Самодельный отрезной станок из болгарки может оказаться подходящим решением при необходимости выполнять ответственную и сложную работу. Он обеспечит:
- Перпендикулярность реза относительно продольной оси длинномерной заготовки, например, катаного уголка или профильной трубы.
- Надежную фиксацию детали на рабочем столе станка.
- Пиление под заданным углом при наличии транспортира и устройства фиксации упоров для деталей.
- Защиту рук и тела пользователя при разрыве дискового инструмента.
- Повышение производительности труда. Достаточно установить специальные упоры, и тогда нетрудно напилить детали заданного размера.
- Удобство в работе – инструмент не вырывается из рук, его надежно удерживает коромысло, укрепленное на стойке.
Внимание! Углошлифовальные машинки выпускают для использования дисков разного диаметра. Изготовить станок на все типоразмеры довольно сложно. Для небольших болгарок нет смысла делать мощное и крупное приспособление. Нужно делать соразмерные установки.
Что стоит предусмотреть
Видео, полезное для изготовления переносного варианта устройства, демонстрирует отрезной станок по металлу, который несложно собрать в небольшой кейс и перевезти в общественном транспорте или багажнике легкового автомобиля. Таким станком удобно пользоваться при производстве ремонтов по вызову, когда требуется быстрая и точная подгонка по размеру.
Отрезной профессиональный станок из болгарки, сделанный своими руками, оснащается поворотным прижимным устройством со струбциной. С ее помощью можно резать металл перпендикулярно или под фиксированным углом.
Для отрезного станка по металлу нужно выбирать инструмент, оборудованный фиксируемой пусковой кнопкой. Это одно из основных условий выбора инструмента. Размеры болгарки должны быть рассчитаны на диаметр отрезного диска 150 -230 мм. Диски 115 и 125 мм тоже вполне рабочие, но их придется часто менять — они рассчитаны на ограниченное количество резов.
Конструкция крепления инструмента на маятниковом рычаге допускает замену круга без снятия болгарки, но частые остановки снижают продуктивность работы станка. Нельзя считать, что используемая в конструкции станка болгарка выпала из обихода цеха или мастерской — она демонтируется в течение нескольких минут и вполне пригодна для использования в качестве ручной машины.
Конструкции станков
При разработке и изготовлении отрезного станка на базе УШМ желательно учесть следующее.
- Стол должен уравновешивать изменение положения инструмента во время работы. Чем выше масса основания, тем устойчивее будет подобное устройство в работе. Для выполнения множества однотипных операций станок целесообразно зафиксировать на верстаке или специальной тумбе.
- Коромысло должно перемещаться в плоскости, перпендикулярной к столу. Только так будет обеспечено высокое качество реза по металлу даже при протяженном пилении.
- Наличие возвратной пружины или противовеса, установленного на обратной части коромысла, защитит абразивный диск от повреждения. Работа станет безопасной для пользователя.
- Чтобы легче управлять процессом резания, нужно установить рукоятку. Если позволяет конструкция, то предпочтительнее использовать ручку, входящую в комплект к болгарке.
- Ориентировать защитный кожух следует так, чтобы опилки и искры вылетали в сторону от работника. На удалении целесообразно установить щиток, он защитит мастерскую от возгорания.
- Деталь при резании необходимо фиксировать относительно упоров. Это предохранит мастера от травм. Жесткая фиксация – это гарантия получение качественного реза.
- При необходимости нужно смонтировать вспомогательную рамку с линейкой. Передвижной упор, установленный на ней, поможет изготавливать серию одноразмерных заготовок. Производительность труда вырастет, а качество будет значительно лучше.
- Целесообразно на верстаке или рабочем столе иметь кнопку аварийной остановки «СТОП». Она должна быть установлена в цепи питания электроинструмента. Безопасность работ превыше всего.
- Наличие системы пуска, вынесенного за пределы УШМ, позволит проще включать и выключать станок. Мастеру будет удобнее выполнять основной производственный процесс, устанавливая заготовки и снимая готовые детали.
Выбор материалов и инструментария
Главная часть самодельного отрезного станка – болгарка. Не стоит применять УГШМ небольших размеров, рассчитанную на отрезные круги сечением до 125 миллиметров и мощностью до 0,5–0,6 кВт. Универсальность и надежность устройства зависит от диаметра режущего диска: чем больше, тем лучше.
Сложная и точная конструкция нуждается в таком комплекте:
- сварочный аппарат;
- реле;
- пружина;
- металлический швеллер;
- лист ДСП;
- уголок из металла;
- электродрель;
- педаль;
- профильная труба;
- вал.
Для создания простого устройства, помимо болгарки, потребуются только трубы, уголки и метизы.
Изготовление простого станка из фанеры
Материалы и инструмент
Для углошлифовальной машинки с рабочим диаметром 115 или 125 мм можно изготовить довольно простой станок из фанеры, который удовлетворит потребностям большинства пользователей. Для изготовления понадобятся:
- Стандартный лист фанеры толщиной 15 мм, их обычно выпускают размером 1525·1525 мм. При необходимости продублировать изделие и выпустить несколько установок на продажу, хватит одного листа.
- Труба алюминиевая с внутренним диаметром 6 или 8 мм (8 мм предпочтительнее, обеспечивает большую прочность).
- Болты, шайбы и гайки М6 или М8 (зависит от имеющейся алюминиевой трубочки).
- Стальной оцинкованный или алюминиевый лист толщиной 2…4 мм.
- Металлические хомуты длиной 150…200 мм.
- Набор саморезов по дереву длиной 25…45 мм.
- Клей для древесины, можно ПВА.
- Горячекатаный равнобокий уголок с полкой 25 мм.
- Врезные гайки по дереву под принятый монтажный крепеж М6 или М8.
Инструменты для производства работ, которые помогут изготовить станок из фанеры:
- Дисковая пила или деревообрабатывающий станок на ее базе.
- Сверлильный станок или электродрель.
- Ленточнопильный станок, его может заменить электрический лобзик.
- Плоскошлифовальный станок, подойдет ленточная шлифовальная машинка. Могут заменить вибрационная и орбитальная машинки.
- Электролобзик с пилкой по металлу, можно использовать ножницы или иной инструмент для резки металлических листов.
- Стамеска и киянка для выбора пазов по месту крепления болгарки.
- Струбцины. Конструктивно могут быть самыми разными, главное, чтобы надежно фиксировали заготовки при склейке.
- Шуруповерт с набором бит по используемые саморезы.
При необходимости можно выполнять работу с ручным инструментом, только производительность работ будет несколько ниже.
Устройство для запуска прибора
Для запуска болгарки на самодельном устройстве обычно используют традиционный пускатель ПНВС-10, регулируемый кнопками «Пуск» и «Стоп». Есть и современные вариации, схожие по способу действия с ПНВС-10.
Но наиболее безопасный вариант – ножной переключатель без фиксации.

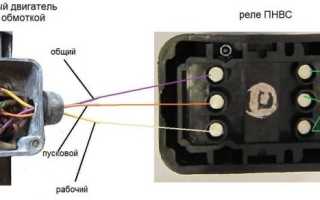

Схема подключения ПНВС-10
Руки во время запуска не заняты. При необходимости отключения нужно убрать ногу с переключателя. С ним установка выходит дороже, но работать гораздо проще.
Самое простое приспособление для стойки УШМ
Но если вместо полосы использовать соответствующий уголок со спиленной частью одной из полок, как это сделал один из авторов похожей конструкции, то отпадет необходимость засверливания глухого отверстия в головке болгарки.
Читайте также:
При этом крепление инструмента будет осуществляться двумя винтами в существующие на головке УШМ резьбовые отверстия для ручки. А принцип работы подошвы не изменится – только жесткость ее повысится.
Не изменится также способ использования болгарки в качестве некоего подобия циркулярной пилы с использованием той же подошвы, показанный в еще одном видеоролике того же автора:
