Печка в гараж на отработке своими руками: чертежи, видео

В холодное время года поддержание комфортной температуры в гараже становится важной задачей для автовладельцев и мастеров. Печка на отработке — экономичный и эффективный способ обогрева, который можно сделать своими руками. В статье рассмотрим преимущества и недостатки таких печей, представим чертежи и пошаговые инструкции по их изготовлению, а также поделимся полезными видео-материалами. Знание различных конструкций и правил безопасности поможет выбрать оптимальный вариант для вашего гаража и обеспечить надежный обогрев зимой.

Плюсы и минусы печи для гаража на отработанном масле

Среди ключевых достоинств печей, работающих на отработанном масле, можно выделить:

• эффективное отопление гаража или хозяйственного помещения за короткое время;
• автономность устройства, не зависящего от газа или электроэнергии;
• легкость в использовании;
• особые конструктивные характеристики, позволяющие не только обогревать пространство, но и готовить пищу;
• отсутствие открытого огня;
• прочность конструкции благодаря применению металлических деталей, соединенных сваркой;
• минимальное образование копоти и сажи при правильной эксплуатации;
• небольшой вес, что облегчает транспортировку обогревателя;
• возможность использования вторичных материалов при производстве печи;
• сжигание масла и его паров в процессе работы устройства;
• возможность интеграции с системой водяного отопления благодаря установке бака в верхней части печи.

Однако, у печей на отработанном масле есть и некоторые недостатки:

• высокая вероятность засорения подающей трубки отработанным топливом;
• необходимость установки дымохода длиной более 4 метров;
• высокая температура открытых поверхностей;
• регулярная очистка дымохода и масляной емкости от накопившихся отходов раз в неделю;
• риск загрязнения одежды при контакте с топливом;
• неприятный запах, исходящий от отработанного масла;
• необходимость хранения емкости с горючим в хорошо прогретом помещении;
• неправильное использование увеличивает риск возгорания;
• гасить пламя в устройстве можно только после полного сгорания топлива;
• наличие звукового фона, возникающего во время работы отопительного устройства;
• возможность воспламенения топлива при его нагреве до температуры вспышки.

Важно! Печь на отработанном масле обеспечивает быстрое отопление гаража. Перед заливкой топлива в систему его следует тщательно отфильтровать.

Создание печки в гараж на отработке своими руками становится все более популярным среди автолюбителей и мастеров. Эксперты отмечают, что такой подход не только экономит средства, но и позволяет адаптировать устройство под индивидуальные нужды. При наличии необходимых материалов и инструментов, процесс сборки может быть достаточно простым. Чертежи, доступные в интернете, помогают избежать ошибок и значительно упрощают задачу. Видеоинструкции также становятся полезным ресурсом, позволяя наглядно увидеть этапы работы. Однако специалисты предостерегают от легкомысленного подхода к безопасности: важно учитывать вентиляцию и материалы, чтобы избежать пожароопасных ситуаций. Правильный подход к проектированию и сборке печки обеспечит комфорт и тепло в гараже на долгие годы.

https://youtube.com/watch?v=Hmu_F0ggIDU

Виды самодельных печей на отработке для гаража

Согласно типу конструкции, существует несколько вариантов самодельных печей на отработке:

• агрегат, который изготовлен из металлических листов либо газового баллона;
• устройство с наддувом;
• капельный тип печки на отработке в гараж.

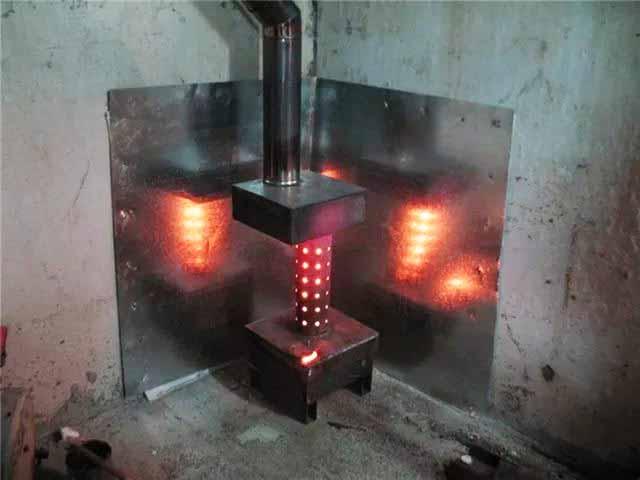

Первая разновидность является наиболее простым устройством, которое по силам изготовить любому владельцу гаража, умеющему пользоваться сварочным аппаратом. С этой целью потребуется подготовить:

• металлические листы;
• трубы из металла.

Для сокращения времени изготовления конструкции можно воспользоваться газовым баллоном. Срезая его верхнюю часть, следует быть осторожным, ведь в металлическом сосуде может остаться небольшая часть газа. Возможен взрыв, предотвратить возникновение которого можно путем наполнения баллона водой. Теперь можно приступать к демонтажу.

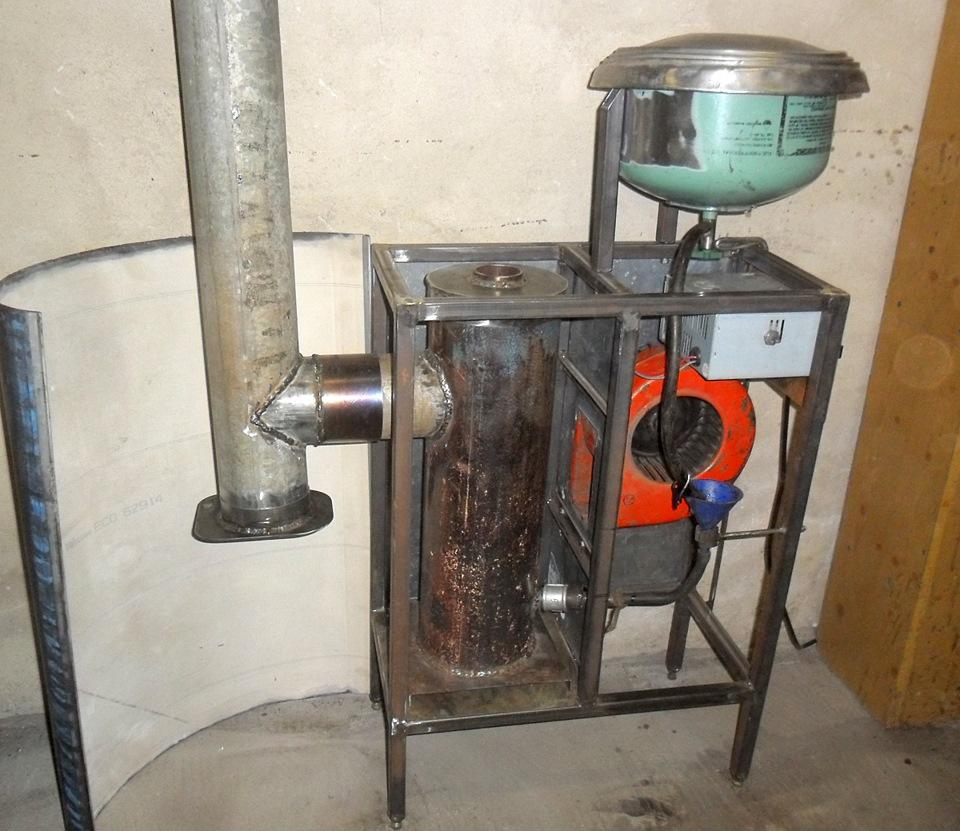

В процессе изготовления печки с наддувом устанавливают вентилятор. При этом важно добиться, чтобы основной поток воздуха был направлен на вторую камеру, что позволит добиться качественного горения топлива. Полученное тепло будет быстро и равномерно распространяться по гаражу.

В зависимости от того, какой тип конструкции будет изготавливаться, можно отдать предпочтение установке обычной конвекции, воздушного теплообменника либо подогрева воды в бойлере.

Важно! Промышленные печи отличаются компактными размерами, безопасностью, приемлемой стоимостью. Однако устройства на отработке, изготовленные своими руками, не менее эффективно справляются с задачей отопления гаражного помещения.

Интересные факты

Вот несколько интересных фактов о печках на отработке, которые можно использовать в гараже:

1. Эффективность использования отработанного масла: Печи, работающие на отработанном масле, могут достигать КПД до 90%. Это связано с тем, что отработанное масло содержит много энергии, и при правильном сжигании оно выделяет значительное количество тепла. Однако важно следить за качеством сжигания, чтобы минимизировать выбросы вредных веществ.

2. Самодельные конструкции: Многие мастера создают печи на отработке своими руками, используя доступные материалы, такие как старые газовые баллоны или металлические бочки. В интернете можно найти множество чертежей и видеоуроков, которые демонстрируют процесс сборки и настройки таких печей, что делает их доступными для широкого круга людей.

3. Безопасность и экология: При использовании печей на отработанном масле важно учитывать аспекты безопасности и экологии. Неправильное сжигание может привести к образованию токсичных газов и сажи. Поэтому необходимо устанавливать системы фильтрации и дымоудаления, а также следить за тем, чтобы печь была правильно настроена и обслуживалась.

https://youtube.com/watch?v=BdWwF0ZliLs

Что нужно, чтобы сделать самодельную печь на отработке для гаража

В каждом частном дворе можно встретить множество металлических элементов, таких как чугунные плиты, стальные листы и трубы. Прежде чем приступить к работе, стоит внимательно осмотреть территорию и собрать необходимые материалы для создания самодельной печи.

Чтобы построить простую печку на отработанном масле, вам понадобятся:

• старый стальной лист толщиной около 3,5 мм;
• отрезок стальной трубы с толщиной стенки около 4,5 мм;
• жестяная труба для дымохода диаметром примерно 11 см.

Кроме того, не забудьте подготовить сварочный аппарат с электродами, циркулярную пилу с дисками для резки и шлифовки, а также плоскогубцы, молоток и защитные очки для сварочных работ.

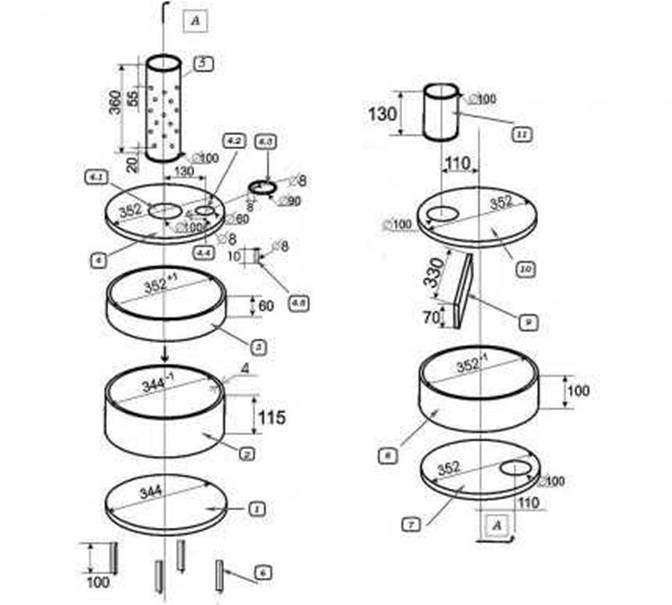

Чертеж печки на отработанном масле для гаража

Ниже представлены чертежи, которые понадобятся для изготовления отопительного агрегата на отработке для гаража.

Как сделать печку на отработке в гараж

Создать печь на отработанном масле для обогрева гаража вполне реально. В этом материале вы найдете пошаговую инструкцию, которая поможет избежать ошибок при сборке устройства.

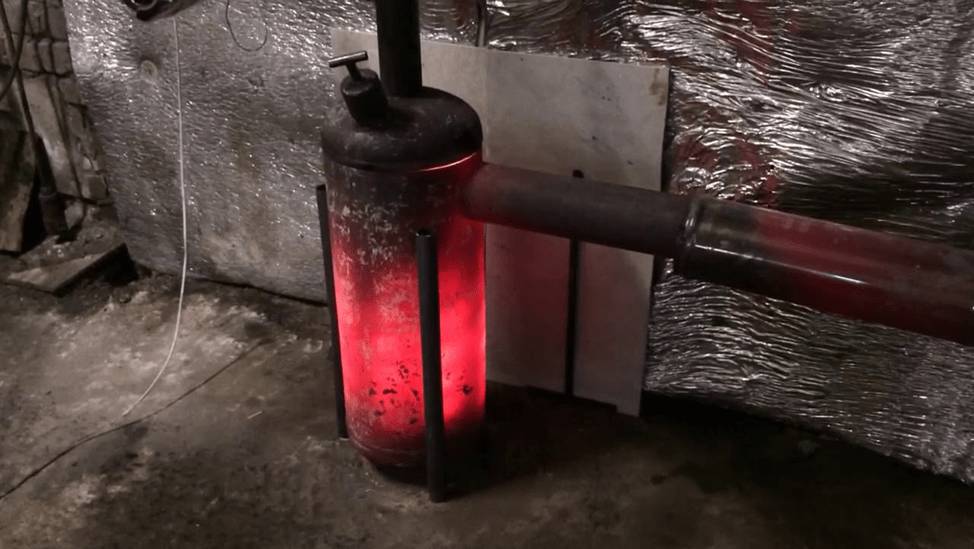

Печь на отработке из газового баллона

Баллон из-под природного газа можно использовать для изготовления печи на отработке. Изделие обладает приемлемой формой. Достаточно плотный металл позволяет применять прибор продолжительное время.

Печь, которая была изготовлена из стандартного баллона, способна отопить гараж площадью 80-85 кв. м. Конструкция позволяет не устанавливать турбо-горелку. Отработанное масло способно поступать в печь самотеком.

Для изготовления отопительного агрегата необходимо посетить магазин для приобретения:

• газового баллона, объем которого достигает 50 л;
• металлических листов для изготовления контейнера для отработанного масла;
• дымоходной трубы (толщина стенок должна достигать 2-3 мм);
• труб, которые понадобятся для устройства горелки;
• уголков из стали.

Также стоит вооружиться сварочным аппаратом, дрелью, углошлифовальной машинкой, болгаркой, строительным уровнем.

Пошаговый процесс изготовления печки:

1. Первым делом необходимо приступить к подготовке газового баллона. Чтобы устранить неприятный аромат и избавиться от остатков газа, необходимо слить из емкости скопившийся конденсат. Баллон промыть водой. Процедуру проводят на улице.
2. Баллон устанавливают в вертикальном положении и заполняют полностью водой.
3. Чтобы добиться максимально ровного среза, необходимо проставить отметины в области верхней части емкости.
4. Верхушку баллона рекомендуется надрезать, используя болгарку. Из емкости начнет вытекать вода. Как только жидкость вытечет до уровня среза, можно приступать к полной срезке верха сосуда из металла.
5. Срезанную часть баллона можно использовать впоследствии в качестве крышки емкости. Нижнюю область металлического сосуда используют для обогрева комнаты. Воду полностью сливают из емкости.
6. К нижней части баллона приваривают ножки. С этой целью можно использовать уголки из стали.
7. Обрезанный металлический сосуд можно установить на ножки. Отступив 75 мм от верхней части, необходимо вырезать отверстие круглой формы, предназначенное для дымоотвода. Диаметр отверстия должен быть идентичным диаметру подготовленного для этих целей патрубка, длина которого достигает 40 см.
8. Патрубок устанавливают и приваривают к вырезанному отверстию. Важно, чтобы шов от сварки был герметичным и ровным.
9. К горизонтальной трубе необходимо приварить вертикальный участок, высота которого находится в пределах 350-400 см (с помощью отвода выполняется переход на вертикаль). Дымоходную трубу вывести на улицу.
10. В нижней области баллона вырезать отверстие квадратного типа, выполняющее функцию поддувала. На него установить дверцу, что даст возможность регулировать количество подаваемой воздушной массы.

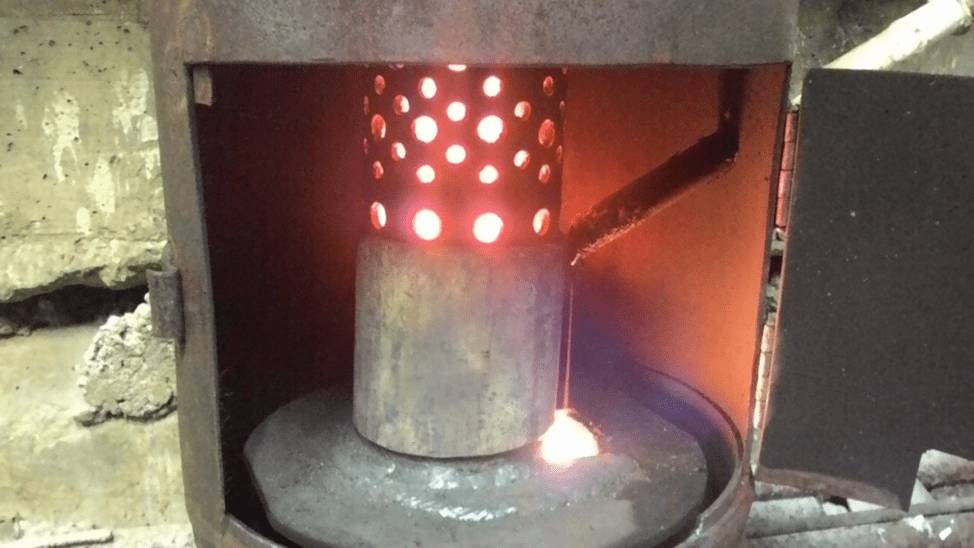

11. Используя кусок трубы, высота которого достигает 80-100 мм, а диаметр не превышает 14 см, можно заняться изготовлением емкости для отработки, которую целесообразно установить на дно баллона. Данный патрубок заваривают в нижней части.
12. Из отрезка металла вырезать крышку. С этой целью по центру листа следует сделать отверстие, диаметр которого достигает 11 см. К нему можно приварить трубу идентичного размера. Второе отверстие необходимо вырезать ближе к крайней области окружности. К нему фиксируется крышка (подвижная). Через данное отверстие будет поступать отработанное масло и проводиться регулировка подачи воздуха.
13. В трубе, высота которой идентична размеру баллона, один кончик необходимо заварить заготовкой из металла круглой формы. Нижняя часть трубы должна привариваться в емкость для отработки. Очертания получившейся конструкции напоминает штангу.
14. После этого необходимо высверлить 5 рядов, каждый из которых содержит 7 отверстий (размер каждого равен 10 мм). Отверстия распределяют на 40 см высоты нижней области трубы. Конструкцию можно устанавливать во внутреннюю часть подготовленного баллона. Крышка, расположенная сверху, должна привариваться к стенкам.
15. Нижнюю емкость заполняют отработанным маслом. Печку можно перенести на улицу для проведения экспериментального включения. Если все пройдет успешно, можно устанавливать агрегат для отопления в гараже.

Как пользоваться самодельной печью в гараже на отработке

Правильное использование печи для обогрева гаража имеет большое значение. Ниже представлена пошаговая инструкция по эксплуатации самодельного устройства:

1. В бак для отработанного масла необходимо залить 1 литр моторного масла.
2. Затем добавьте небольшое количество бензина. Для розжига используйте факел: намотайте на конец сварочного электрода ткань, предварительно смоченную в бензине, и подожгите.
3. Держите дроссель открытым до тех пор, пока печь на отработанном масле не достигнет полной температуры.
4. Если пламя гаснет, примените пиролиз для поддержания горения.
5. Увеличение пламени и тяги через заливное отверстие указывает на то, что печь приближается к рабочему состоянию, и масло начинает закипать. В этот момент дроссель следует закрыть.

Важно! Обслуживание печи не представляет сложности. Главное – регулярно снимать крышку с бака для масла и удалять осадок негорючих веществ с помощью металлического совка.

Техника безопасности

Неправильно обращаясь с печкой, можно спровоцировать возгорание. Чтобы избежать подобной неприятности, рекомендуется:

• не допускать использования других видов масел, кроме отработанного машинного топлива;
• не запускать работу неисправного оборудования;
• не допускать установки агрегата в гараж, в котором не налажена система вентиляции;
• не покидать помещение, если печка работает;
• не допускать разжигания огня в случае отсутствия дымоотводного канала;
• отверстие к горелке не должно быть перегорожено;
• масло не должно разбрызгиваться на раскаленную поверхность.

Важно! Печкой могут пользоваться исключительно взрослые люди. Дети и животные не должны близко подходить к агрегату.

Игнорирование техники безопасности может стать причиной возгорания

На видео изготовления печки на отработке для гаража представлена дополнительная информация по сооружению отопительного агрегата:

https://youtube.com/watch?v=ww43B3t6_wI

Заключение

Печка, работающая на отработанном масле, в гараже – это отличное решение для тех, кто стремится поддерживать комфортную температуру в помещении даже в зимний период. Процесс создания и установки обогревательного устройства не вызовет сложностей, если следовать советам профессионалов. Необходимо обратить внимание на все аспекты изготовления и монтажа устройства. Самодельная печка может служить долго, но главное – это соблюдение мер безопасности, что позволит избежать таких проблем, как пожар.

Обслуживание и ремонт печи на отработанном масле

Печи на отработанном масле требуют регулярного обслуживания для обеспечения их эффективной работы и долговечности. Важно следить за состоянием устройства, чтобы избежать поломок и обеспечить безопасность эксплуатации. Рассмотрим основные аспекты обслуживания и ремонта таких печей.

Регулярная очистка

Одним из ключевых моментов в обслуживании печи является регулярная очистка. На внутренних стенках печи и дымоходе может скапливаться сажа и другие отложения, которые могут привести к снижению эффективности работы и даже к пожару. Рекомендуется проводить очистку не реже одного раза в месяц, особенно в зимний период, когда печь используется чаще.

Проверка герметичности

Герметичность соединений и швов печи также играет важную роль. Необходимо регулярно проверять, нет ли утечек масла или дыма. Для этого можно использовать мыльный раствор: если появляются пузырьки, значит, есть утечка. В случае обнаружения проблемных мест, их следует немедленно заделать специальными герметиками или заменить поврежденные элементы.

Замена фильтров

Если ваша печь оборудована системой фильтрации, необходимо следить за состоянием фильтров. Они могут забиваться, что приведет к снижению производительности устройства. Рекомендуется проверять и при необходимости заменять фильтры не реже одного раза в три месяца.

Проверка насосов и горелок

Если печь оснащена насосом для подачи масла, важно следить за его работой. Регулярно проверяйте уровень масла в баке и состояние насоса. Если насос начинает работать с перебоями, это может указывать на необходимость его чистки или замены. Также стоит проверять горелки на наличие засоров и повреждений, которые могут повлиять на качество горения.

Ремонт печи

В случае поломки печи, важно определить причину неисправности. Наиболее распространенные проблемы включают:

• Неисправность насоса: Если насос не подает масло, проверьте его на наличие засоров и исправность электрических соединений.
• Проблемы с горелкой: Если горелка не зажигается, проверьте наличие топлива и состояние электрической цепи.
• Утечки: Если вы обнаружили утечки масла, необходимо немедленно заменить поврежденные шланги или уплотнители.

При ремонте печи важно использовать только качественные запчасти, чтобы избежать повторных поломок. Если вы не уверены в своих силах, лучше обратиться к специалисту.

Заключение

Обслуживание и ремонт печи на отработанном масле – это важные аспекты, которые помогут продлить срок службы устройства и обеспечить его безопасную эксплуатацию. Регулярные проверки, очистка и своевременный ремонт позволят избежать серьезных проблем и обеспечат комфорт в вашем гараже.

Вопрос-ответ

Чем можно топить печь на отработке?

Печь на отработке масла обычно может использовать и другие виды топлива — солярку, керосин, мазут. Есть и печи на отработавшем масле, укомплектованные газовой горелкой.

Какая толщина металла нужна для печи в гараж?

Выбор печи для гаража на дровах из чугуна — это выбор в пользу надежной, долговечной модели с толщиной стенок 8–10 мм, а топки — 10–12 мм. Благодаря свойствам чугун прогревается в среднем на 1–1,5 часа дольше, чем сталь, но зато потом долго удерживает тепло.

В каком месте лучше ставить печку в гараже?

Наиболее простой и эффективный вариант — обратиться к законам физики. Обычная логика: печь надо ставить в самом холодном месте, а также в точке с хорошей вентиляцией. А это — вход в гараж.

Советы

СОВЕТ №1

Перед началом сборки печки на отработке, тщательно изучите чертежи и схемы. Убедитесь, что у вас есть все необходимые материалы и инструменты. Это поможет избежать ошибок в процессе сборки и сэкономит время.

СОВЕТ №2

Обратите внимание на вентиляцию в гараже. Печка на отработке требует хорошей циркуляции воздуха для безопасной работы. Убедитесь, что в помещении есть достаточное количество притока свежего воздуха и выход для отработанных газов.

СОВЕТ №3

Используйте качественные и безопасные материалы для сборки печки. Это не только увеличит срок службы устройства, но и обеспечит безопасность при его эксплуатации. Избегайте использования ржавых или поврежденных элементов.

СОВЕТ №4

Перед первым запуском печки проведите тестирование в хорошо проветриваемом помещении. Это поможет выявить возможные проблемы и убедиться, что устройство работает корректно и безопасно.
