Лазерный уровень — важный инструмент для разметки и нивелировки, но даже надежные модели могут повреждаться, особенно при падении. В этой статье мы рассмотрим, как самостоятельно отремонтировать лазерный нивелир, выявить и устранить распространенные неисправности. Вы получите пошаговые инструкции и советы, которые помогут вернуть инструмент в рабочее состояние и сэкономить на сервисном центре.
Можно ли отремонтировать лазерный уровень
При выборе инструмента важно учитывать частоту и условия его использования.
С новым инструментом обычно обращаются осторожно, однако при длительной эксплуатации он может подвергаться воздействию агрессивных веществ, а также механическим повреждениям как во время работы, так и в процессе хранения или транспортировки. Пластиковый контейнер, в котором он хранится, не сможет защитить лазерный уровень от повреждений, например, при падении.
На первый взгляд, устройство нивелира может показаться сложным, и многие не решаются на самостоятельный ремонт в случае поломки. Тем не менее, незначительные неисправности можно устранить самостоятельно, если знать устройство уровня. Ключевым элементом является лазерный луч, который создается светодиодами. Линзы отвечают за усиление и направление света.
Важно! Для успешного ремонта прибора необходимо точно определить, что именно вышло из строя и по какой причине.
Эксперты в области инструментов и ремонта утверждают, что ремонт лазерного нивелира своими руками может быть как экономически выгодным, так и рискованным. С одной стороны, многие пользователи способны справиться с незначительными неисправностями, такими как замена батарей или чистка оптики. Однако, с другой стороны, сложные поломки, например, связанные с внутренними компонентами или лазерным модулем, требуют профессионального подхода. Специалисты рекомендуют тщательно изучить инструкцию и ознакомиться с видеоуроками перед началом ремонта. Важно помнить, что неправильные действия могут привести к еще большим повреждениям и потере точности инструмента. Поэтому, если у пользователя нет достаточного опыта, лучше обратиться к профессионалам.
https://youtube.com/watch?v=nmeU_09RjDY
Можно ли отремонтировать лазерный уровень после падения
Распространенный сбой в работе нивелира после падения – отклонение лазерного луча и недостаточная подсветка. Минимальная проблема, которую можно без затрат отремонтировать – когда при механическом повреждении сдвигается на подвесе маятник. Его корректируют своими силами, процесс несложный.
Выходят из строя светодиоды, только при нарушении микросхемы, если нет определенных навыков, лучше обратиться в сервис, т. к. поломка серьезная. Направление луча лазерного нивелира будет с явной погрешностью из-за разбитой линзы, ремонт несложный, вполне можно сделать своими руками. Для этого достаточно просто заменить вышедшую из строя деталь.
| Проблема | Возможная причина | Решение |
|---|---|---|
| Лазер не включается | Разряжены батарейки | Заменить батарейки |
| Плохой контакт батареек | Очистить контакты батарейного отсека | |
| Неисправность кнопки включения | Проверить кнопку, при необходимости заменить | |
| Повреждение внутренних проводов | Проверить целостность проводов, при необходимости спаять | |
| Лазерный луч тусклый/нечеткий | Загрязнение линзы | Очистить линзу мягкой тканью и изопропиловым спиртом |
| Повреждение лазерного диода | Заменить лазерный диод (требует навыков пайки) | |
| Неправильная фокусировка | Отрегулировать фокусировку (если предусмотрено конструкцией) | |
| Лазерный луч неровный/нестабильный | Разбалансировка маятниковой системы | Откалибровать нивелир (следовать инструкции производителя) |
| Повреждение демпфирующей системы | Проверить демпферы, при необходимости заменить | |
| Попадание посторонних предметов внутрь | Аккуратно разобрать корпус и удалить посторонние предметы | |
| Нивелир издает посторонние звуки | Загрязнение или износ подшипников | Очистить или заменить подшипники |
| Повреждение внутренних компонентов | Разобрать корпус и выявить источник шума | |
| Не работает самовыравнивание | Загрязнение или заедание маятника | Очистить маятник и его ось |
| Повреждение датчиков наклона | Проверить датчики, при необходимости заменить | |
| Неисправность управляющей платы | Обратиться в сервисный центр | |
| Корпус поврежден/треснул | Механическое воздействие | Заменить корпус или склеить трещины специальным клеем |
| Износ уплотнителей | Заменить уплотнители для защиты от пыли и влаги |
Интересные факты
Вот несколько интересных фактов о ремонте лазерного нивелира своими руками:
-
Принцип работы: Лазерные нивелиры используют принцип интерференции света для создания точной линии или точки. Это означает, что даже небольшие повреждения в оптической системе могут значительно повлиять на точность устройства. При ремонте важно не только заменить поврежденные детали, но и правильно откалибровать нивелир.
-
Доступность запчастей: Многие модели лазерных нивелиров имеют схожие конструкции, и запчасти для них могут быть универсальными. Это позволяет не только сэкономить на ремонте, но и использовать детали от других моделей, что может быть полезно, если оригинальные запчасти трудно найти.
-
Безопасность при ремонте: Лазерные нивелиры работают с мощными лазерами, которые могут быть опасны для глаз. При ремонте важно соблюдать меры предосторожности, такие как использование защитных очков и отключение устройства от источника питания, чтобы избежать случайного включения во время работы.
https://youtube.com/watch?v=_QJPIovFu0c
Возможные неисправности лазерного нивелира
Поломки могут быть разнообразными. Некоторые из них можно устранить самостоятельно, в то время как более сложные неисправности, связанные с материнской платой, лучше не пытаться исправить без необходимых навыков.
Важно помнить! Если ваш нивелир находится на гарантии, ремонт в сервисном центре будет бесплатным, при условии, что устройство не подвергалось ударам, использовалось в соответствии с инструкцией и не было попыток самостоятельного ремонта.
Наиболее распространенные причины неправильной работы инструмента:
- Уклон лучей по вертикали или горизонтали – это может быть связано со сдвигом на подвеске маятника. Обычно такую неисправность можно исправить самостоятельно.
- Нестабильные показания, когда отклонения происходят то в одну, то в другую сторону. Это может быть вызвано проблемами с подшипником подвеса из-за попадания влаги или пыли.
- Один из лучей не работает. Чаще всего это связано с обрывом питания от маятника. Эту проблему можно решить самостоятельно. В худшем случае может быть повреждена микросхема, и для ее замены потребуется мультиметр. Если у вас есть определенные навыки, вы сможете устранить такую неисправность самостоятельно, но лучше обратиться в сервисный центр.
- Нечеткое отображение может быть вызвано разбитым стеклом или его загрязнением с внутренней стороны. Механическое повреждение может нарушить целостность материала. В процессе диагностики могут быть выявлены и другие неисправности, которые можно исправить самостоятельно.
- Не все кнопки на панели управления функционируют. Это может быть связано с неправильным положением указателя. Возможная причина – нарушение работы грузика, но чаще всего достаточно разобрать корпус и отрегулировать луч с помощью специальных болтов.
- Тусклое свечение излучателя говорит о том, что светодиод вышел из строя. Его можно найти и заменить.
Если прибор не включается, не стоит сразу разбирать корпус. Начните диагностику с аккумулятора. Многие модели работают на батарейках и зарядных устройствах. Очистите контакты и замените батарейки. Если это не помогло, подключите аккумулятор к сети. Если индикатор зарядки не срабатывает, замените деталь на новую.
Если после всех действий нивелир все еще не включается, причина может быть в микросхеме. Откройте корпус и измерьте уровень питания на входе и выходе. Возможно, сгорел чип стабилизатора, который нужно заменить.
Как отремонтировать лазерный уровень своими руками
Перед определением и устранением неисправности, убирают батарейки (если они есть), откручивают крепежные болты, отодвигают панель управления и снимают корпус. Ниже несколько рекомендаций по устранению распространенных поломок.
На нивелире нет луча
Процесс выявления и устранения неисправностей:

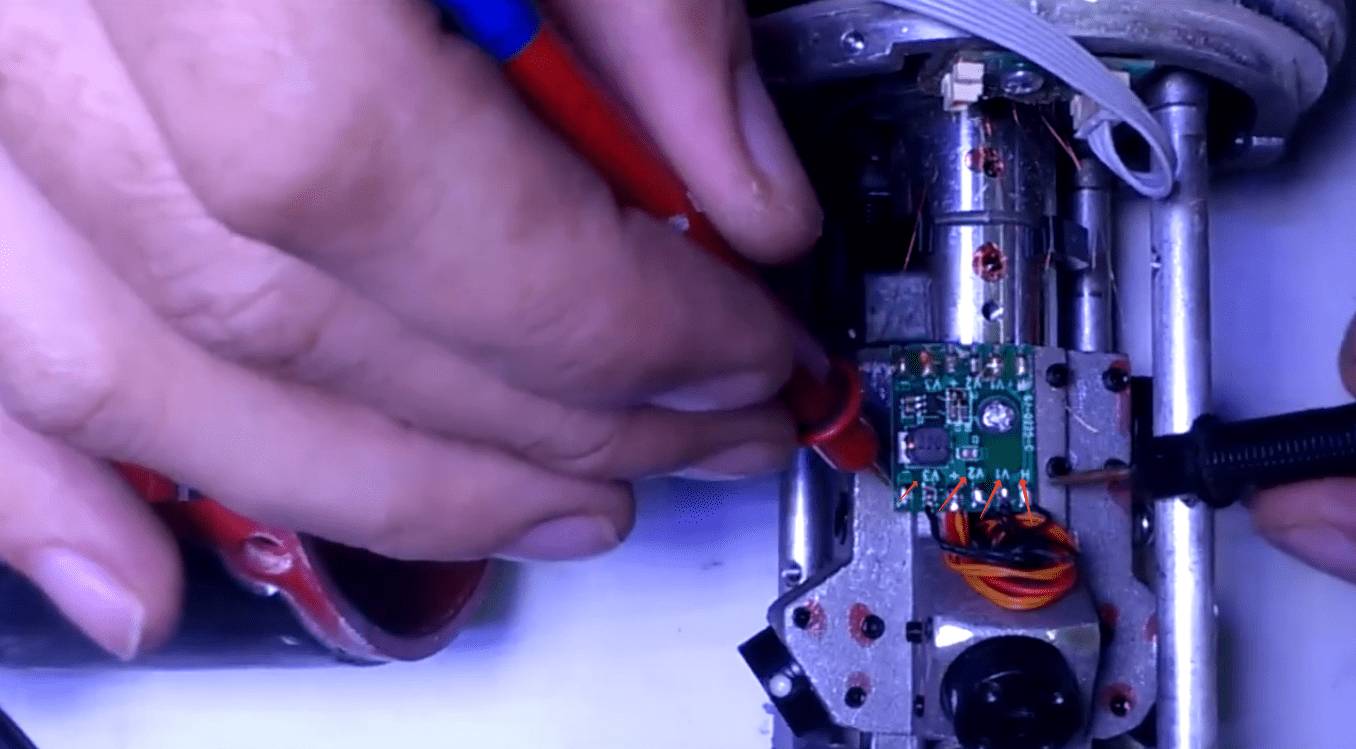

- На плате стабилизации с помощью мультиметра проверяют группу светодиодов, подавая на них напряжение 2V. Если они светятся, значит, всё в порядке.
- Далее диагностируют стабилизатор, который должен выдавать напряжение в диапазоне 3-4 V. На плате рядом со светодиодами есть обозначения «+» и «-». Для проверки соедините «-» с четвертой ножкой чипа с помощью перемычки. Если светодиод загорелся, значит, проблема заключалась в стабилизаторе.
- Неисправный компонент аккуратно выпаивают, стараясь не повредить тонкие провода питания, и заменяют его на новый.
- После этого проверяют работу нового элемента, используя перемычку. Если замена выполнена правильно, светодиод должен загореться.
- Подключают панель питания и подают напряжение, соответствующее модели устройства (3-6 V). Затем включают кнопку запуска на корпусе. Уровень функционирует.
Если один из светодиодов не светится, можно использовать аналогичный метод для его проверки и ремонта.
Их прозванивают, выявляют неисправный элемент и заменяют его на новый.
Погрешность в показаниях
Некорректность проекции – частая неисправность прибора. Чтобы найти и устранить проблему, нужно снять корпус.

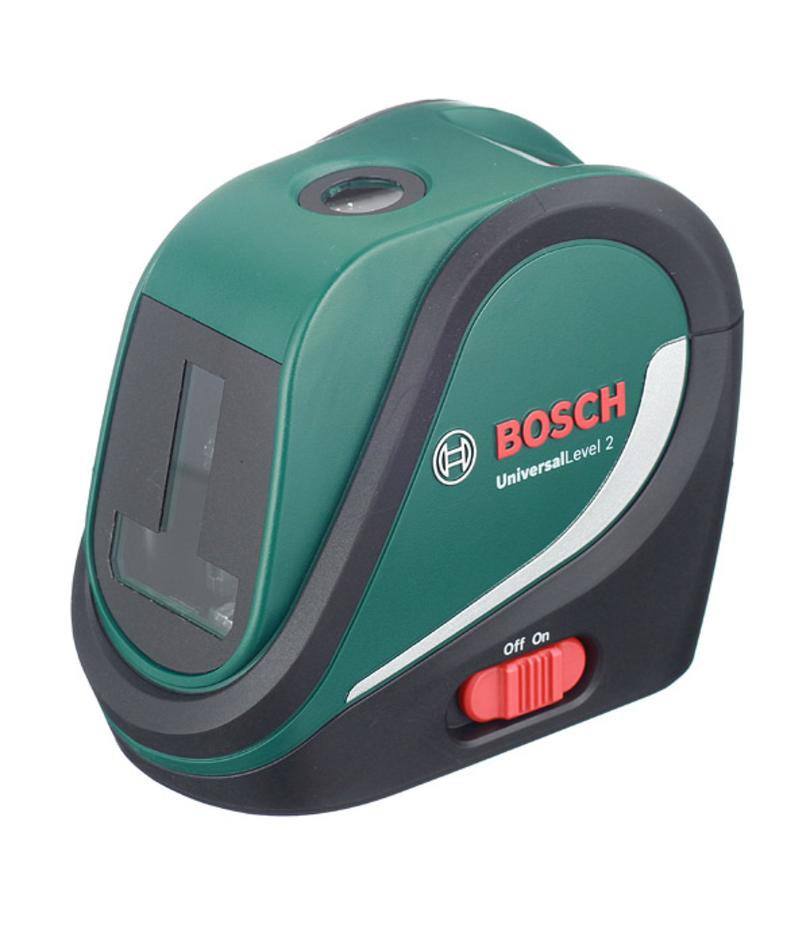

Как сделать ремонт своими руками на примере лазерного уровня Bosch Quigo:
- Полностью достают из корпуса внутренний механизм движением на себя.
- Диагностируют зазоры. Если с одной стороны маятник плотно прилегает, поправляют кольцо при помощи отвертки.
- Смещают блокировку, устанавливают в пазы маятник, возвращают на место панель управления и вниз магнит. Устанавливают корпус.
- Вешают на стены стикеры и делают на них отметки по лучу. Затем разворачивают лазерный уровень на 1800, чертят следующие.

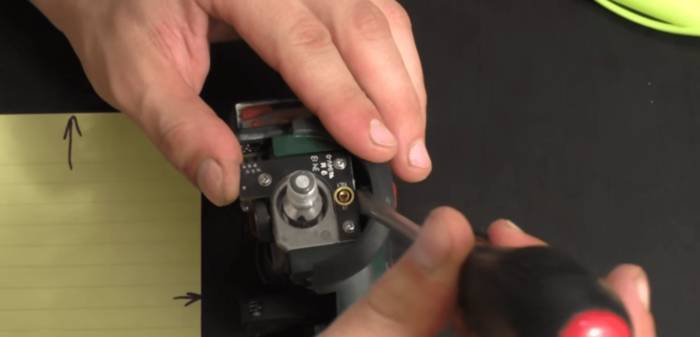

- Снимают боковую часть корпуса и при помощи регулирующих болтов выравнивают маятник в соответствии со стикерами, расположенными возле прибора.
Передний винт выравнивает боковые направления, который находится возле корпуса – вперед и назад. Корректируют до совмещения ориентиров.
Не отражается одна из проекций
Ремонт лазерного уровня можно выполнить самостоятельно, если горизонтальная или вертикальная линия не отображается.
Для этого необходимо:
- Снять корпус устройства.
- Провести проверку контактов: к светодиодам от маятника подходят два тонких провода. Если один из них поврежден, проекция не будет видна.
- С помощью паяльника восстановить контакт, закрепив его на месте или заменив тонкой проволокой аналогичного сечения.
После сборки прибора он будет готов к дальнейшему использованию.
Заключение
Ремонт лазерного уровня своими руками без опыта в этой сфере целесообразен, если поломка несерьезная. Самостоятельно настраивают луч, регулируют маятник, устраняют обрыв провода на светодиодах. Отремонтировать лазерный уровень можно при опыте работы с микросхемами. Для этого мультиметром проверяют плату и заменяют проблемный элемент. На помощь придет видео по ремонту своими руками лазерного уровня после его падения.
https://youtube.com/watch?v=_QJPIovFu0c
Советы по профилактике и уходу за лазерным уровнем
Лазерный нивелир — это высокоточное устройство, которое требует бережного обращения и регулярного ухода для обеспечения его долгосрочной и надежной работы. Чтобы избежать поломок и продлить срок службы вашего инструмента, следуйте нескольким простым рекомендациям.
1. Хранение устройства
Правильное хранение лазерного уровня — залог его долговечности. Храните инструмент в специальном кейсе или упаковке, защищающей его от механических повреждений и пыли. Избегайте хранения в местах с высокой влажностью или резкими перепадами температур, так как это может негативно сказаться на работе лазера и электроники.
2. Регулярная чистка
Пыль и грязь могут накапливаться на линзах и корпусе нивелира, что приводит к ухудшению точности измерений. Регулярно очищайте линзы мягкой, безворсовой тканью или специальными салфетками для оптики. Избегайте использования абразивных материалов и агрессивных химических средств, которые могут повредить поверхность устройства.
3. Проверка калибровки
Периодически проверяйте калибровку лазерного уровня, особенно перед важными работами. Для этого можно использовать специальные калибровочные инструменты или проверять уровень на известных расстояниях. Если вы заметили отклонения, возможно, потребуется провести повторную калибровку или обратиться в сервисный центр.
4. Защита от ударов и падений
Лазерные уровни чувствительны к механическим повреждениям. Используйте штативы и другие крепления, чтобы избежать падений. Если устройство упало, обязательно проверьте его работоспособность и точность перед дальнейшим использованием.
5. Замена батарей
Следите за состоянием батарей. Используйте только рекомендованные производителем аккумуляторы или элементы питания. Регулярно проверяйте уровень заряда и заменяйте батареи при необходимости, чтобы избежать неожиданного отключения устройства во время работы.
6. Избегайте воздействия прямых солнечных лучей
Прямые солнечные лучи могут повредить лазерный модуль и снизить видимость луча. При работе на улице старайтесь использовать защитные экраны или тенты, чтобы минимизировать воздействие солнечного света на нивелир.
7. Обращение с кабелями и проводами
Если ваш лазерный уровень имеет проводное подключение, следите за состоянием кабелей. Избегайте перегибов и натяжений, которые могут привести к повреждению проводов. Храните кабели аккуратно, чтобы они не запутывались и не подвергались механическим повреждениям.
Следуя этим простым советам по профилактике и уходу за лазерным уровнем, вы сможете значительно продлить срок его службы и обеспечить точность измерений на протяжении многих лет. Помните, что регулярный уход — это не только залог надежности инструмента, но и ваша безопасность при работе с ним.
Вопрос-ответ
Можно ли починить лазерный уровень?
Лазерные уровни стали незаменимыми помощниками в строительстве и ремонте. Однако даже самые надежные приборы могут выйти из строя. Согласно статистике сервисных центров, около 60% поломок лазерных нивелиров можно устранить самостоятельно, сэкономив время и деньги на профессиональном ремонте.
Можно ли ремонтировать лазерные уровни?
Калибровка и ремонт. Мы осуществляем калибровку и ремонт всех лазерных нивелиров, а не только Spectra. Независимо от того, какой у вас уровень: неровный, поворотный, линейный или точечный, мы можем отремонтировать или откалибровать любой из них.
Сколько стоит ремонт лазерного уровня?
Стоимость ремонта лазерного уровня может варьироваться в зависимости от типа поломки, модели устройства и региона, но в среднем она составляет от 1,500 до 5,000 рублей. Рекомендуется обратиться в сервисный центр для точной оценки.
Стоит ли использовать лазерный уровень для самостоятельного ремонта?
В отличие от традиционных пузырьковых уровней, лазерные уровни проецируют луч света, который служит ориентиром для различных строительных и хозяйственных работ. Независимо от того, вешаете ли вы картины или занимаетесь более масштабными проектами, такими как возведение террасы, эти устройства упрощают процесс и помогают обеспечить ровную поверхность.
Советы
СОВЕТ №1
Перед началом ремонта обязательно ознакомьтесь с инструкцией к вашему лазерному нивелиру. Это поможет вам понять его устройство и определить, какие детали могут нуждаться в замене или ремонте.
СОВЕТ №2
Используйте только оригинальные запчасти или качественные аналоги. Это обеспечит надежность и долговечность вашего инструмента после ремонта.
СОВЕТ №3
При разборке нивелира делайте фотографии каждого этапа, чтобы потом было легче собрать его обратно. Это поможет избежать путаницы с деталями и упростит процесс сборки.
СОВЕТ №4
После завершения ремонта проведите калибровку нивелира, чтобы убедиться, что он работает правильно. Это можно сделать с помощью уровня и линейки, чтобы проверить точность измерений.
