Самодельный отвал (лопата) для мотоблока: видео, фото, чертежи

В зимний сезон уборка снега становится важной задачей для владельцев загородных участков и дач. Самодельный отвал для мотоблока упрощает процесс очистки территории. В статье рассмотрим конструкцию, преимущества и принцип работы самодельного снегоуборочного оборудования, а также предоставим чертежи и рекомендации по изготовлению отвала из доступных материалов: бочки, древесины и листового металла.

Особенности конструкции

Отвал относится к категории навесного оборудования и может быть установлен на мотоблоки различных марок. Однако при выборе размера ковша необходимо учитывать мощность самого агрегата. Если на слабый мотоблок установить слишком большой отвал, это может привести к перегреву двигателя и его быстрому выходу из строя.

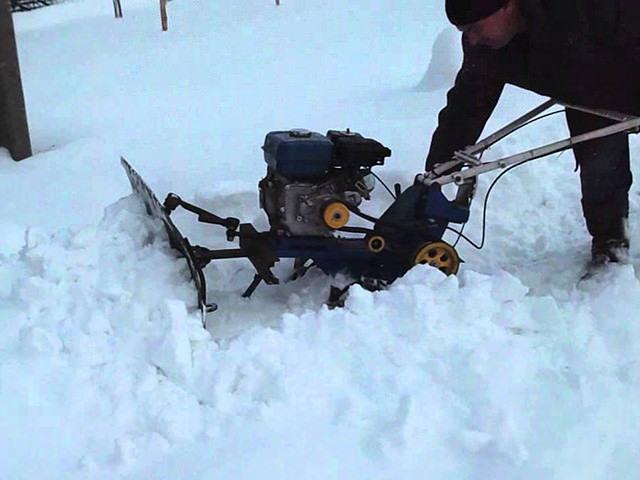

При более детальном рассмотрении фотографии, самодельный отвал для мотоблока состоит из трех основных компонентов:

• ковш для уборки снега;
• основная рама навесного оборудования;
• регулировочный механизм для изменения угла наклона ковша.

Заводские отвалы имеют аналогичную конструкцию.

Важно отметить, что отвал можно использовать не только с мотоблоком. Это навесное оборудование также подходит для мини-тракторов и даже может быть установлено на легковые автомобили.

Ковш или лопата является ключевым рабочим элементом. Его изогнутая форма позволяет захватывать значительное количество снега. Однако, когда необходимо расчищать большие заносы, мотоблоку может быть сложно толкать снег перед собой. Регулировочный механизм, соединяющий лопату с рамой, помогает снизить нагрузку на двигатель и предлагает три положения для установки ковша:

• поворот влево;
• поворот вправо;
• прямо.

Первые два положения позволяют перемещать захваченный снег влево или вправо, что облегчает работу мотоблока, так как ему не нужно справляться с большой массой снега. Обычно угол наклона лопаты не превышает 30 градусов. Положение «прямо» используется, когда необходимо убрать тонкий слой снега или очистить участок, где нет возможности сдвигать снег в сторону.

Эксперты в области сельского хозяйства и механизации отмечают, что самодельный отвал для мотоблока становится все более популярным среди дачников и фермеров. Это решение позволяет значительно упростить процесс обработки земли, а также экономить средства на покупке готового оборудования. В интернете можно найти множество видео и фото, демонстрирующих различные конструкции, что помогает новичкам в создании собственного отвала. Чертежи, доступные на специализированных сайтах, дают возможность адаптировать проект под индивидуальные нужды и технические характеристики мотоблока. Специалисты подчеркивают, что правильный выбор материалов и тщательная сборка являются ключевыми факторами для достижения долговечности и эффективности самодельного отвала. Таким образом, создание такого устройства не только повышает производительность, но и приносит удовольствие от процесса.

https://youtube.com/watch?v=hjBgaz0oIVY

Преимущества и принцип работы

Главным плюсом навесного снегоочистительного оборудования является быстрая уборка снега. Основная нагрузка припадает мотоблоку, а не человеку. За короткое время приспособление дает возможность очистить от заносов большую площадь или длинный участок дороги.

Если рассматривать собранный своими руками самодельный отвал для мотоблока, то еще одним преимуществом является экономия средств. Навесное оборудование заводского изготовления дорого стоит. Самодельный отвал обойдется дешевле, даже если металл для его сборки придется покупать.

Принцип работы навесного оборудования прост. Отвал подсоединяют к прицепному устройству мотоблока. Узел может отличаться в зависимости от марки агрегата. Выбирают позицию угла поворота лопаты. Оператор запускает двигатель мотоблока, начинает движение. По мере залипания мокрого снега периодически осуществляют очистку ковша, чтобы снизить нагрузку на мотор. Так как для большинства мотоблоков оптимальная ширина лопаты 1 м, то за один проход будет расчищена полоса соответствующего размера. Если ковш установлен под углом, то параметр будет незначительно меньший.

Важно! Для мощного мотоблока ширину лопаты можно увеличить, но от этого снизится маневренность на сложных участках.

Интересные факты

Вот несколько интересных фактов о самодельных отвалах для мотоблоков:

1. Универсальность применения: Самодельные отвалы для мотоблоков могут использоваться не только для снегопада, но и для обработки почвы, выемки грунта, а также для создания дренажных канав. Это делает их многофункциональными инструментами, которые могут значительно облегчить работу на приусадебном участке.

2. Экономия средств: Создание отвала своими руками позволяет существенно сэкономить на покупке готового оборудования. В зависимости от используемых материалов и конструкции, стоимость самодельного отвала может быть в несколько раз ниже, чем у заводских аналогов.

3. Индивидуальный подход: Самодельные отвалы можно адаптировать под конкретные условия эксплуатации и потребности пользователя. Например, можно изменить размеры, форму и угол наклона лопаты, чтобы добиться максимальной эффективности при работе в определенных условиях, таких как плотный снег или рыхлая почва.

Эти факты подчеркивают не только практическую ценность самодельных отвалов, но и творческий подход к их созданию.

https://youtube.com/watch?v=B-P_hdOsYBs

Как сделать отвал на мотоблок своими руками

При создании навесного оборудования своими руками, важно сначала внимательно ознакомиться с его конструкцией. Фотографии и чертежи отвала для мотоблока могут лишь дать общее представление о его устройстве. Наилучшим вариантом будет изучить снегоуборочное устройство вживую. Для этого можно посетить магазин или попросить знакомого, у которого есть такое оборудование, сделать замеры. Если такой возможности нет, следует быть готовым к тому, что в процессе работы могут возникнуть ошибки, которые потребуется исправлять.

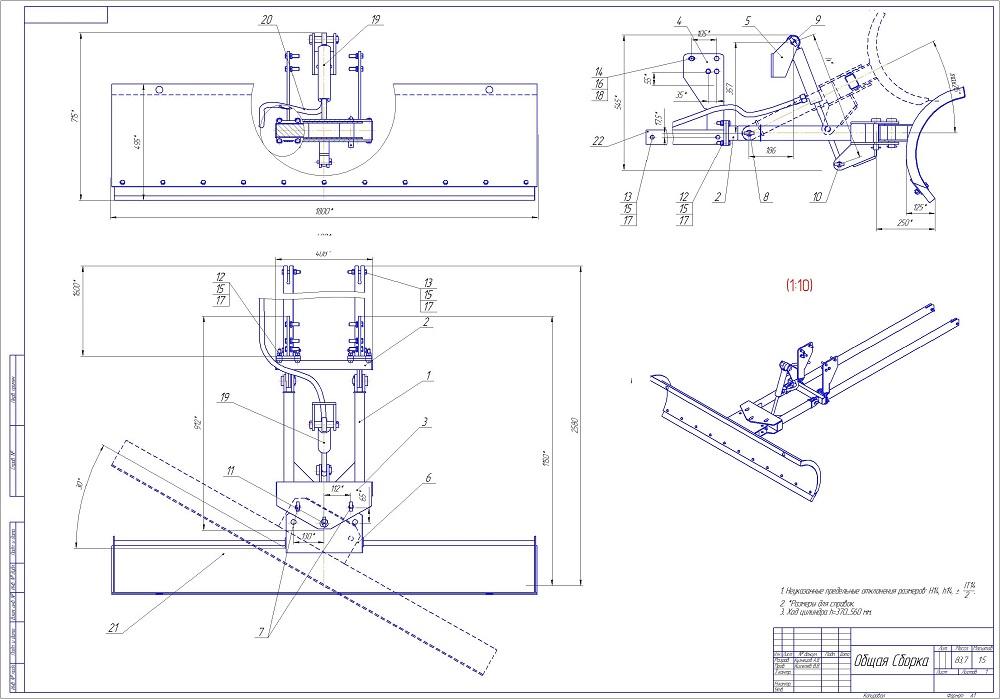

Чертежи отвала для мотоблока своими руками

В Интернете или тематической литературе можно много найти схем, но все они практически похожи между собой. Связано это с простотой конструкции лопаты. Ничего лишнего здесь не стоит придумывать. Например, чертежи отвала для мотоблока «Нева» своими руками будут аналогичные, как и для «Зубр», «Zirka». Незначительные изменения могут быть только в конструкции сцепки.

https://youtube.com/watch?v=pqWrQTwzSak

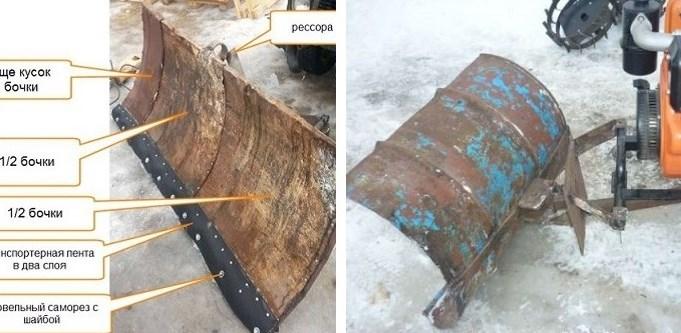

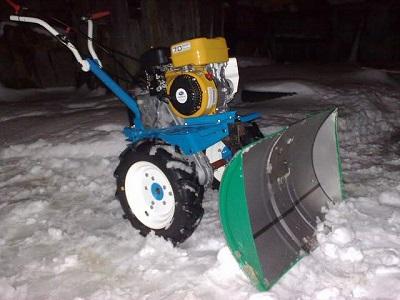

Как сделать отвал для мотоблока из бочки

Старая металлическая бочка может стать отличным материалом для создания лопаты. Однако важно, чтобы толщина металла составляла не менее 2 мм, а лучше – 3 мм, так как тонкий металл под нагрузкой будет сгибаться. Для получения заготовки нужной формы бочку разрезают болгаркой вдоль на три равные части.

На следующем этапе измеряется длина заготовки, от которой будет зависеть ширина захвата лопаты. Если высота бочки составляет около 1 метра, этого будет вполне достаточно. В случае, если емкость ниже, одной заготовки может не хватить. Вырезанные сегменты свариваются между собой, при этом их укладывают внахлест и проваривают стыки с обеих сторон. Для дополнительного усиления шва можно просверлить отверстия и установить заклепки.

Чтобы самодельный отвал для мотоблока из бочки эффективно очищал снег и не повреждал тротуарное покрытие, лопату оснащают ножом. В нижней части по краю к ней крепят металлическую шину толщиной не менее 5 мм с помощью заклепок или болтов. Также сверлят отверстия с шагом 100 мм для крепления полосы транспортерной ленты. Резиновая накладка предотвратит появление царапин на тротуарной плитке или асфальте.

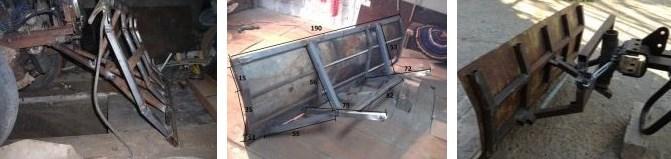

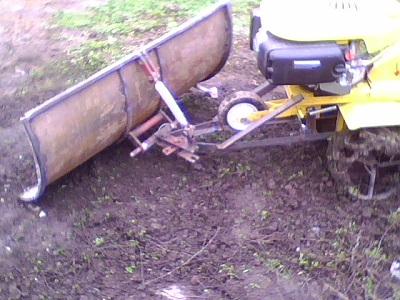

Следующий шаг – изготовление рамы прицепного устройства и регулировочного узла поворота отвала. Сначала определяют середину лопаты по высоте и приваривают в этом месте на всю длину кусок профильной трубы сечением 40×40 мм. В центре перемычки приваривают полукруг, вырезанный из металла толщиной 8 мм. В этом полукруге сверлят три отверстия: одно в центре и два с отступом, чтобы обеспечить поворот ковша вбок на 30 градусов.

Из профильной трубы такого же сечения сваривают саму раму прицепного устройства, которая будет иметь форму буквы «Г». Одна сторона кронштейна соединяется с мотоблоком, а другая подводится к регулировочному узлу поворотов. Для того чтобы самодельная лопата для уборки снега могла регулироваться по высоте, устанавливают винтовой регулировочный рычаг. Одну его сторону крепят к Г-образному кронштейну, а другую вводят в отверстие профильной трубы прицепного устройства.

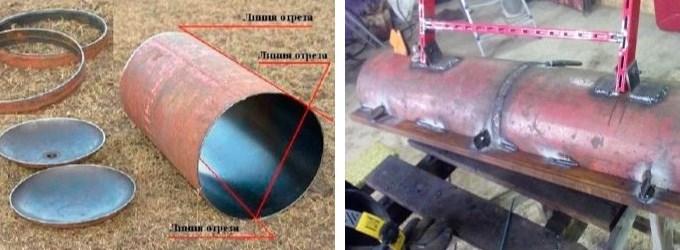

Самодельный отвал для мотоблока из газового баллона

Вместо бочки материалом для лопаты послужит газовый баллон. Принцип изготовления навесного приспособления на мотоблок аналогичен, но имеется ряд нюансов:

1. Если в баллоне имеются остатки газа, его стравливают, открутив вентиль. Однако внутри еще может остаться не менее опасный конденсат. Бронзовый вентиль полностью выкручивают ключом из баллона и, перевернув его, сливают оставшуюся жидкость. Внимание! Конденсат из баллона ядовит, огнеопасен и имеет едкий токсичный запах. Нужно заранее продумать способ утилизации жидкости.
2. В баллон немного не до верха заливают воды. Болгаркой срезают верхнюю полукруглую заглушку. Воду выливают, после чего срезают нижнюю заглушку – днище.
3. Получившуюся трубу разрезают вдоль болгаркой на две половинки. Полукруглые сегменты сваривают между собой в длину.

Дальнейшие работы по сборке своими руками отвала для снега на мотоблок основаны на выполнении тех же действий, что и с бочкой: изготовление ножа, рамы и поворотного механизма. Отличием является только то, что металл из баллона толще и прочнее. Усиливающую перемычку из профильной трубы можно не приваривать. Вместо нее на равном расстоянии от краев с тыльной стороны отвала приваривают держатели для рамы. Соединение ух и элементов сцепного устройства делают на болтах. Поворотный узел лопаты можно расположить непосредственно между сцепкой с мотоблоком и основной рамой отвала.

Как сделать снежную лопату на мотоблок из листового металла

Если у вас есть только листовой металл, то конструкция отвала будет зависеть от его толщины и размеров. Наиболее простым вариантом является создание лопаты из цельного куска металла толщиной 3 мм, длиной около 1 метра и шириной 500-700 мм. Заготовке придают слегка овальную форму, выполняя те же операции, что и с бочкой или баллоном.

Если же у вас имеются лишь небольшие куски листового металла или его толщина составляет около 2 мм, для изготовления снегоуборочной лопаты для мотоблока потребуется сварить усилительную раму. В качестве материала для ее создания подойдет профильная труба. Вам понадобятся четыре вертикальных элемента для ковша, которым придают овальную форму. Это можно сделать на станке или, используя болгарку, подрезать трубу в нескольких местах и затем сварить. Вертикальные элементы соединяются между собой тремя горизонтальными перемычками, длина которых соответствует ширине лопаты.

После того как каркас отвала будет готов, его обшивают листовой сталью снаружи. Снизу устанавливают нож из металлической шины и транспортерной ленты. На тыльной стороне крепят поворотный узел и сцепное устройство, аналогично тому, как это было сделано в примере с бочкой или баллоном.

Крепление самодельного отвала для снега к мотоблоку

Обычно масса отвала не превышает 20 кг. Подвесить его можно на любой мотоблок. В зависимости от модели агрегата, подсоединение навески производитель предусматривает к передней или задней части. Во втором варианте у мотоблока рулевая колонка имеет свойство разворачиваться на 180^о.

Для подсоединения навесного оборудования каждый агрегат оснащен сцепкой. Бывает она регулируемая и нерегулируемая по горизонтали. Еще сцепка различается конфигурацией для каждой марки мотоблока. Примеры самых распространенных моделей представлены ниже на фото:

Если говорить о подъемном механизме, то он бывает ручным и гидравлическим. В первом варианте регулировку выполняют рычагом. Гидравлический подъемник работает от гидронасоса.

Каждый производитель мотоблока в инструкции описывает нюансы установки навесного оборудования. Рекомендации стоит соблюдать.

Советы профессионалов

При самостоятельной сборке отвала-лопаты для мотоблока эксперты рекомендуют использовать листовую сталь толщиной 3 мм. Более тонкий металл под нагрузкой может деформироваться, а слишком толстый увеличит вес навесного оборудования, что создаст дополнительную нагрузку на двигатель мотоблока.

Обязательно необходимо использовать резину на ноже. Ее устанавливают так, чтобы края заходили на кромку металлической шины. Это расположение помогает снизить износ резины и предотвращает повреждение твердого тротуарного покрытия стальным ножом.

Мотоблок с навесным отвалом лучше всего подходит для уборки снежных заносов высотой более 50 мм. Если снега немного, вместо лопаты целесообразнее установить щетку. Для предотвращения проскальзывания колес рекомендуется использовать противоскользящие цепи. При работе на участках без твердого покрытия вместо транспортировочных колес можно установить грунтозацепы.

Во время уборки важно избегать перегрева двигателя мотоблока. Регулярно следует давать ему время для охлаждения. Если снег мокрый, лопата может быстро забиваться, поэтому ее нужно очищать чаще. В случае повреждения отвала или прицепного устройства работу следует продолжать только после устранения неисправности. В противном случае, если некоторые детали будут изогнуты, это может привести к перекосу всей навески и серьезным поломкам.

Заключение

Отвал для мотоблока своими руками считается правильно изготовленным, если во время использования он хорошо балансирует. Лопата не должна коситься в сторону или выгребать асфальт. При обнаружении таких проблем следует заняться регулировкой навесного оборудования, исправлением ошибок конструкции.

Обзор готовых решений на рынке

На современном рынке представлено множество готовых решений для создания отвалов (лопат) для мотоблоков. Эти устройства значительно упрощают работу на приусадебных участках, позволяя эффективно выполнять такие задачи, как снегопад, выемка грунта, планировка и выравнивание поверхности. Рассмотрим несколько популярных моделей и их особенности.

Первое, что стоит отметить, это разнообразие материалов, из которых изготавливаются отвалов. Наиболее распространены металлические и пластиковые конструкции. Металлические отвалов, как правило, более прочные и долговечные, но и тяжелее, что может негативно сказаться на маневренности мотоблока. Пластиковые модели легче и проще в установке, однако они могут быть менее устойчивыми к механическим повреждениям.

На рынке можно встретить как универсальные, так и специализированные отвалов. Универсальные модели подходят для различных типов работ, в то время как специализированные, например, для уборки снега или планировки, имеют свои уникальные особенности. Например, отвал для снега часто оснащен специальными ребрами жесткости и наклоном, что позволяет эффективно сдвигать снег в сторону.

Одним из популярных производителей является компания Кентавр, которая предлагает широкий ассортимент отвалов для мотоблоков. Модели этой марки отличаются высоким качеством сборки и надежностью. Например, отвал Кентавр 1.5 метра идеально подходит для работы на больших участках, а его конструкция позволяет легко регулировать угол наклона.

Другим известным брендом является Мотоблоки МТЗ, который также предлагает различные варианты отвалов. Их продукция отличается хорошей совместимостью с мотоблоками и простотой установки. Отвал МТЗ имеет возможность регулировки высоты, что делает его универсальным инструментом для различных типов работ.

Не стоит забывать и о китайских производителях, таких как Huter и Daewoo, которые предлагают более доступные по цене решения. Хотя их качество может быть ниже, чем у европейских брендов, многие пользователи отмечают, что для небольших участков и нечастого использования такие отвалов вполне подходят.

При выборе готового отвалов для мотоблока важно учитывать не только его стоимость, но и совместимость с вашим оборудованием, а также предполагаемые задачи. Рекомендуется ознакомиться с отзывами пользователей и, при возможности, протестировать устройство перед покупкой. Это поможет избежать неприятных сюрпризов и выбрать оптимальный вариант для ваших нужд.

Вопрос-ответ

Как выбрать материалы для изготовления отвала для мотоблока?

При выборе материалов для самодельного отвала рекомендуется использовать прочные и устойчивые к износу материалы, такие как сталь или алюминий. Сталь более долговечна, но тяжелее, в то время как алюминий легче, но может быть менее прочным. Также стоит обратить внимание на толщину материала: для отвала лучше использовать сталь толщиной от 3 до 5 мм.

Какие инструменты понадобятся для сборки отвала?

Для сборки самодельного отвала вам понадобятся следующие инструменты: сварочный аппарат, болгарка с дисками для резки и шлифовки, дрель с набором сверл, а также набор ключей и отверток. Возможно, вам также потребуется сварочный стол или другая рабочая поверхность для удобства работы.

Где можно найти чертежи для самодельного отвала?

Чертежи для самодельного отвала можно найти в специализированных книгах по сельскому хозяйству, на форумах и сайтах, посвященных мотоблокам, а также на видеоплатформах, где пользователи делятся своими проектами. Также можно создать собственные чертежи, основываясь на размерах вашего мотоблока и желаемых характеристиках отвала.

Советы

СОВЕТ №1

Перед началом сборки отвала для мотоблока, тщательно изучите чертежи и видеоинструкции. Это поможет вам лучше понять конструкцию и избежать ошибок в процессе сборки.

СОВЕТ №2

Используйте качественные материалы для изготовления отвала. Это обеспечит долговечность и надежность вашего инструмента, особенно если вы планируете использовать его в тяжелых условиях.

СОВЕТ №3

Обратите внимание на вес и баланс отвала. Правильное распределение веса поможет избежать перегрузки мотоблока и улучшит его маневренность при работе.

СОВЕТ №4

Не забывайте о безопасности! Используйте защитные очки и перчатки во время работы с инструментами и материалами, чтобы избежать травм.
