Самодельный снегоход своими руками с двигателем от мотоблока: видео, фото

Зима открывает возможности для активного отдыха, особенно рыбалки и охоты. Для комфортного передвижения по снегу нужен надежный транспорт. В этой статье мы расскажем, как сделать снегоход из мотоблока своими руками. Это позволит сэкономить средства и создать технику, адаптированную под ваши нужды. Мы рассмотрим выбор модели для переделки, разработку плана работ и представим чертежи узлов, а также предложим варианты снегоходов на колесах и гусеницах, чтобы помочь выбрать оптимальное решение для зимних приключений.

Выбор мотоблока для переделки в снегоход

Основное предназначение мотоблока заключается в выполнении сельскохозяйственных задач. Обычно такую технику используют для покоса трав, обработки почвы и транспортировки различных грузов. С наступлением зимнего сезона агрегат часто убирают в гараж. Однако, если мощность двигателя позволяет, его можно задействовать и в холодное время года. Мотор можно адаптировать для создания самодельного снегохода, а весной вернуть на привычную раму.

Для того чтобы преобразовать мотоблок в снегоход, он должен соответствовать следующим критериям:

• наличие заднего тягово-прицепного узла;
• возможность ручного управления;
• двигатель средней мощности с воздушным охлаждением.

Мотоблоки марки «Нева» полностью соответствуют этим требованиям. Тяговая сила таких агрегатов колеблется от 6 до 9 л. с. Двигатель отличается высокой надежностью, так как его производство осуществляется в Японии.

Важно отметить! Мощности мотоблока «Нева» достаточно для перевозки водителя и одного пассажира на снегоходе.

Создание самодельного снегохода с использованием двигателя от мотоблока вызывает интерес у многих любителей зимних активностей. Эксперты отмечают, что такой проект позволяет не только сэкономить средства, но и проявить креативность и инженерные навыки. В процессе сборки важно учитывать мощность мотора, тип используемых материалов и конструкцию рамы, что напрямую влияет на устойчивость и маневренность снегохода.

Мастера рекомендуют тщательно изучить видео и фото примеры, чтобы понять, как правильно соединить все элементы и избежать распространенных ошибок. Также стоит обратить внимание на безопасность: надежные тормоза и защитные элементы являются обязательными. В целом, создание самодельного снегохода — это увлекательный процесс, который может принести не только удовольствие, но и практическую пользу в зимний период.

https://youtube.com/watch?v=YhWRydUuLqo

Как из мотоблока сделать снегоход своими руками

Переделка с/х агрегата является сложным делом. Потребуются сварочные навыки, токарные работы. Нужны базовые знания о подобной технике. Оптимально посмотреть самоделку у знакомых или друзей. Реальный обзор даст лучшее представление, где и какой узел стоит, а также его устройство.

Интересные факты

Вот несколько интересных фактов о самодельных снегоходах с использованием двигателей от мотоблоков:

1. Универсальность мотоблоков: Мотоблоки часто используются в сельском хозяйстве, но их двигатели могут быть адаптированы для создания различных транспортных средств, включая снегоходы. Это позволяет не только сэкономить на покупке нового снегохода, но и использовать уже имеющееся оборудование.

2. Простота конструкции: Самодельные снегоходы на базе мотоблоков обычно имеют простую конструкцию, что делает их доступными для сборки даже для начинающих мастеров. Использование доступных материалов и компонентов позволяет создать работоспособный снегоход с минимальными затратами.

3. Кастомизация и индивидуальность: Создавая снегоход своими руками, владельцы могут настроить его под свои нужды и предпочтения. Это может включать изменение размеров, веса, типа лыж и других компонентов, что делает каждый проект уникальным и отражает личный стиль создателя.

Эти факты подчеркивают не только практическую сторону создания самодельных снегоходов, но и творческий подход, который может быть реализован в этом процессе.

https://youtube.com/watch?v=725kBkriufU

Разработка плана

В первую очередь необходимо составить план и определить, какой тип снегохода вам нужен. Самодельные снегоходы могут быть на лыжах, колесах или гусеницах.

Наиболее простым вариантом для сборки считается колесный снегоход. В этом случае не требуется значительных модификаций. Достаточно заменить стандартные колеса на более крупные, например, от сельскохозяйственной техники. Иногда используют мотоблоки с колесами низкого давления, что улучшает проходимость. Однако стоит отметить, что все колесные модели могут передвигаться только по неглубоким снеговым заносам.

Снегоход на лыжах также имеет простую конструкцию и напоминает мотосани. Для лыж можно использовать готовые сани или изготовить полозья самостоятельно из пластика.

Гусеничные снегоходы обеспечивают лучшую проходимость и маневренность на сложных участках, но их сборка требует больше усилий. Обычно для таких моделей используется мотор от мотоблока, а ходовая часть собирается заново.

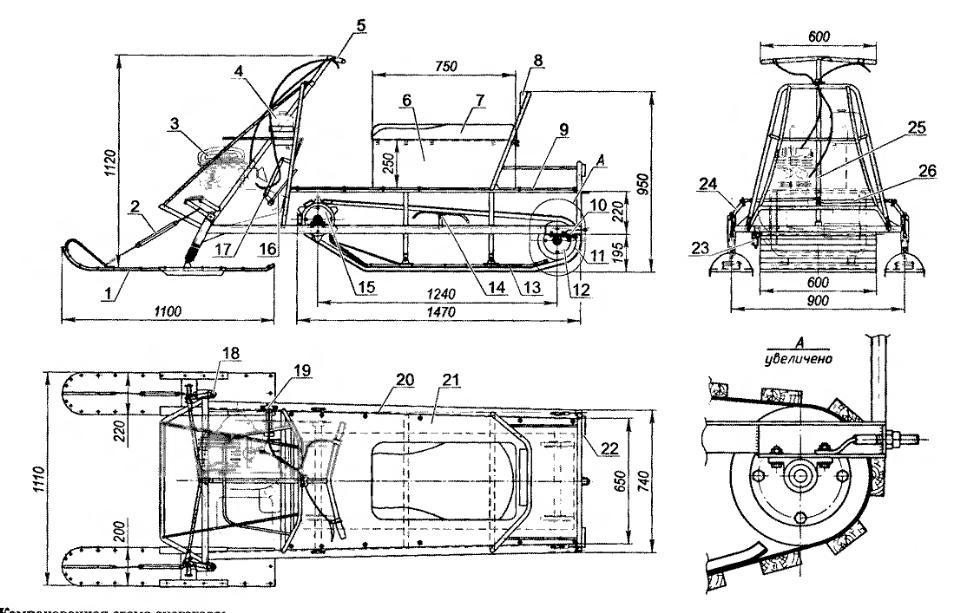

Перед тем как приступить к сборке гусеничного снегохода из мотоблока, важно внимательно изучить чертежи. Необходимо точно воспроизвести все узлы и соблюдать рекомендованные размеры.

Снегоход состоит из двух основных компонентов: ведущей и ведомой частей. Ведущая часть включает три узла:

• двигатель;
• рама;
• механизм привода.

К ведомой части относятся:

• рулевая колонка;
• амортизаторы;
• элементы гусеничного узла.

После того как план будет составлен, можно переходить к закупке необходимых материалов и подготовке инструментов.

Инструменты и материалы

В первую очередь закупают детали, необходимые для сборки основных узлов согласно чертежу. Если имеется токарный станок, простые элементы вытачивают самостоятельно. Для сборки рамы потребуется металл. Подойдут профильные трубы, уголки, листовая сталь.

Из инструментов обязательно нужна электросварка, болгарка, трубогиб и электродрель. Дополнительно понадобится обычный слесарский набор, куда входят ключи, молоток, пассатижи, зубило.

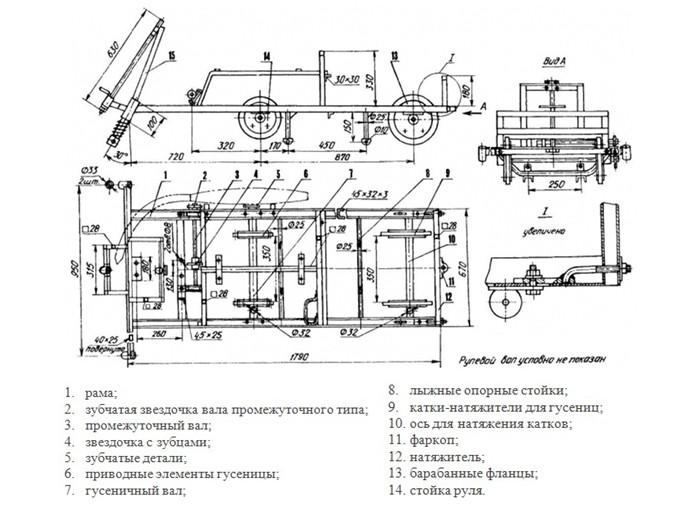

Рама для самодельного снегохода на базе мотоблока

Первым шагом в процессе сборки является создание рамы. Именно на этой конструкции будут установлены все основные узлы. Для изготовления самодельного мини-снегохода с двигателем от мотоблока раму сваривают из профильных труб. В случае необходимости изгибов используется трубогиб. Также можно применять трубы круглого сечения, при этом их диаметр должен составлять не менее 25 мм. Если понадобятся усилительные косынки, их вырезают из листовой стали толщиной не менее 5 мм.

После того как основная рама будет готова, спереди устанавливается подрамник. Этот узел представляет собой платформу, выполненную из уголков и листовой стали, на которую будет монтироваться мотор. На подрамнике размечаются крепежные отверстия. Кроме того, в траверсе следует предусмотреть дополнительные отверстия, которые понадобятся для прокладки цепи привода от вала двигателя до ходовой части.

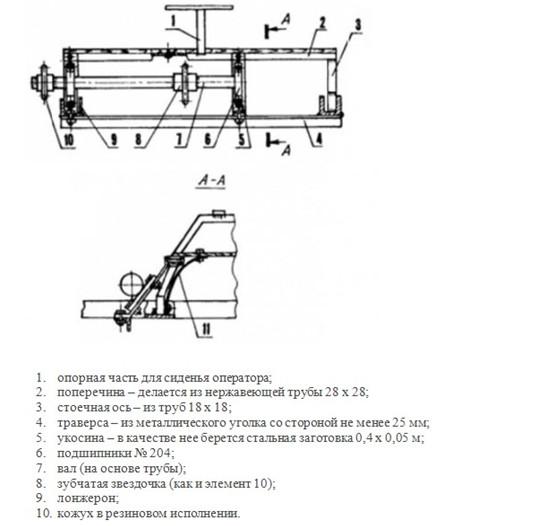

Промежуточный вал и рулевая колонка

Узлы промежуточного вала вытачивают на токарном станке. Поперечины и опоры сваривают из профиля. Для самого вала подойдет труба круглого сечения или прут.

Следующим элементом собирают рулевую колонку. Важно правильно выдержать все размеры, указанные в чертеже. После сборки проводят регулировку. От качества рулевой колонки зависит проходимость самодельного снегохода, его маневренность.

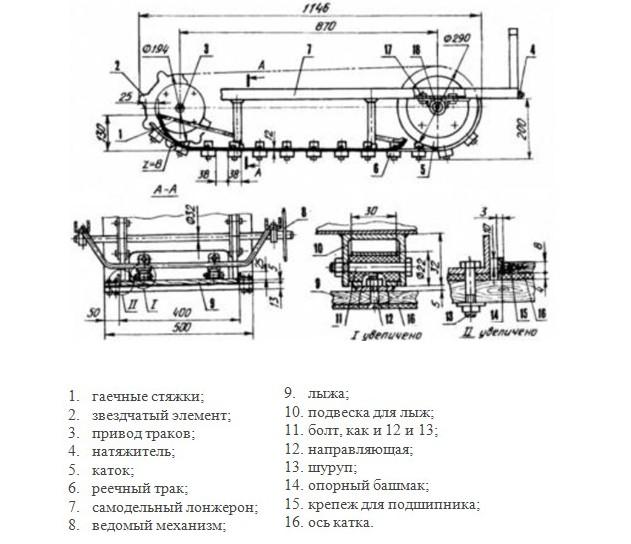

Гусеницы для самодельного снегохода из мотоблока

Для создания гусениц применяются транспортерные ленты, пластиковые трубы и мотоциклетные цепи. Этот вариант отлично подойдет для легкой конструкции. Например, если вы планируете самостоятельно собрать снегоход из мотоблока для рыбалки, который будет предназначен для одного человека без тяжелого оборудования.

При изготовлении машины для транспортировки грузов траки вырезаются из деревянных брусков. Их размещают на гусенице, устанавливая до 30 штук с интервалом около 38 мм между ними. Оптимальная ширина гусеницы составляет 500 мм, а для транспортерной ленты рекомендуется использовать толщину 18 мм.

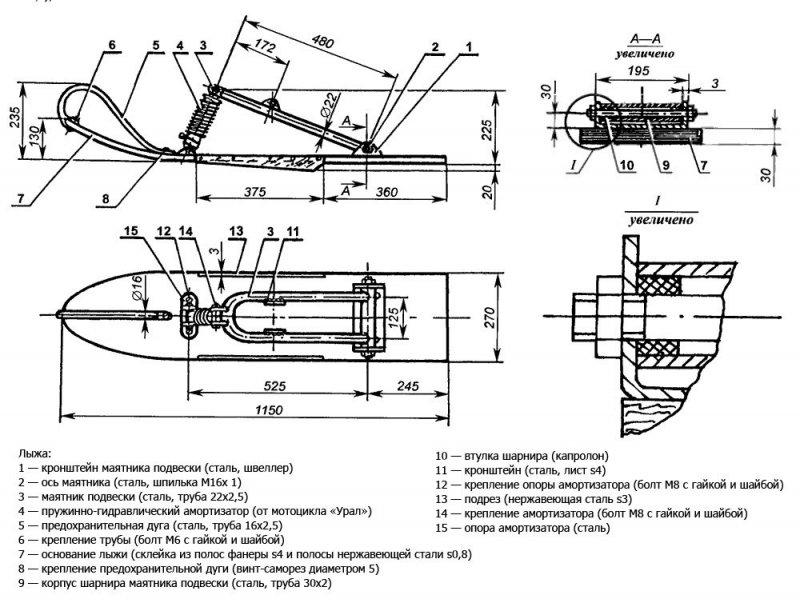

Изготовление лыж

На передок ставят лыжи из саней или делают полозья самостоятельно. Для этого используют толстый пластик. Можно распустить толстостенную трубу, нагреть и загнуть концы.

Лыжи используют от саней или выгибают из толстостенной пластиковой трубы. Чтобы снегоход хорошо проходил по ухабам, меньше его кидало, лыжи оснащают лонжеронами и пружинами. Дополнительно ставят рычаг, помогающий освободить застрявший снегоход в сугробе.

Сборка гусеничного снегохода из мотоблока

Когда все компоненты будут собраны по отдельности, необходимо объединить их в единое целое. Для этого выполняются следующие шаги:

1. Устанавливают двигатель на раму. Его фиксируют с помощью болтов, используя отверстия, заранее просверленные на подготовленной площадке.
2. Затем устанавливают промежуточный вал, который способствует снижению угловой скорости и увеличению тягового усилия.
3. Устанавливают и настраивают рулевую колонку. Возможно, после первых движений снегохода потребуется дополнительная регулировка.
4. Монтируют гусеничный узел.
5. Крепят сиденье водителя на раму. Можно использовать кресло от легкового автомобиля.

После завершения сборки самодельного снегохода с двигателем от мотоблока проводят испытания. Запускают мотор и делают первые движения. В процессе тестирования могут потребоваться дополнительные настройки, чаще всего это касается рулевой колонки и тягового привода.

Когда обкатка успешно завершена и все узлы отрегулированы, можно заняться внешним оформлением. Металлические элементы обрабатывают антикоррозийной грунтовкой и окрашивают.

Совет! Если снег сильно летит на водителя из-под гусениц, рекомендуется установить крылья из оцинковки для защиты.

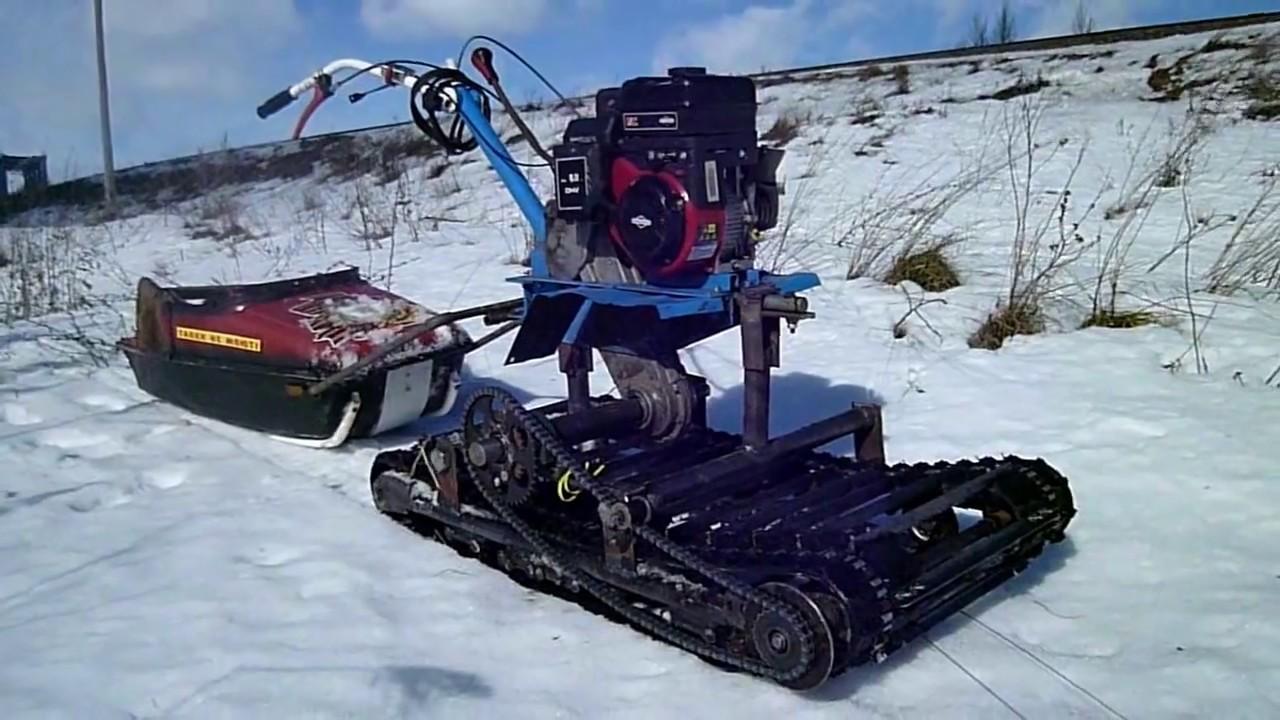

Другие варианты гусеничного снегохода из мотоблока

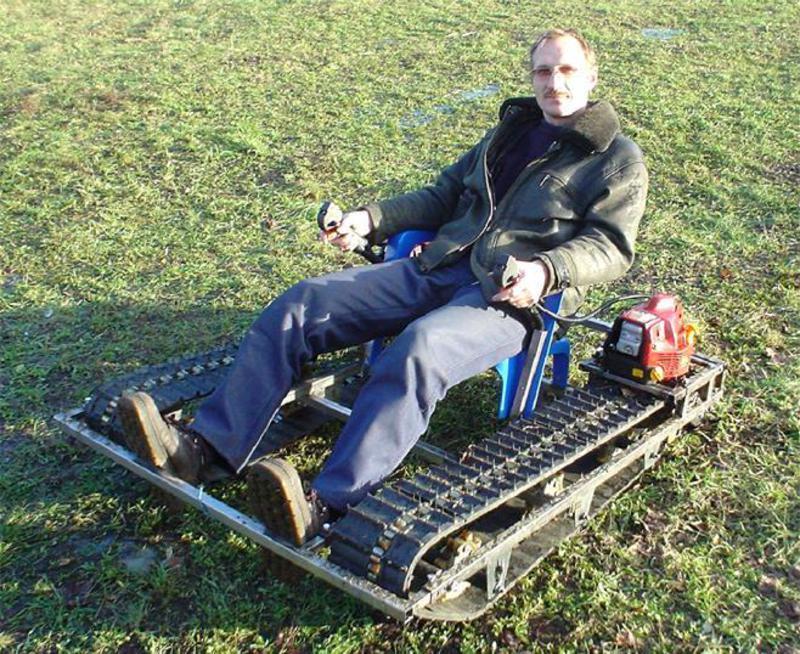

В рассмотренном примере представлен снегоход на одной широкой гусенице. Такая модель считается лучшей проходимости по глубокому снегу и сложному рельефу местности. Однако существуют другие гусеничные самоделки-снегоходы из мотоблока, своими руками которые собирают из тракторных покрышек и других материалов.

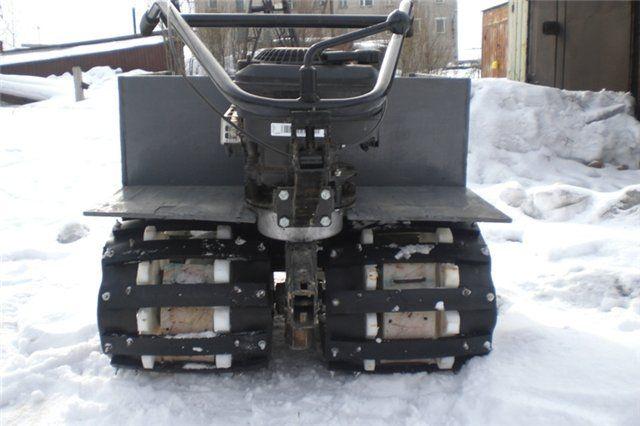

Не менее популярны модели с двумя гусеницами, где использована та же транспортерная лента. Из нее делают саму основу и траки. Для этого нарезают полосы, крепят их к основе болтами или заклепками.

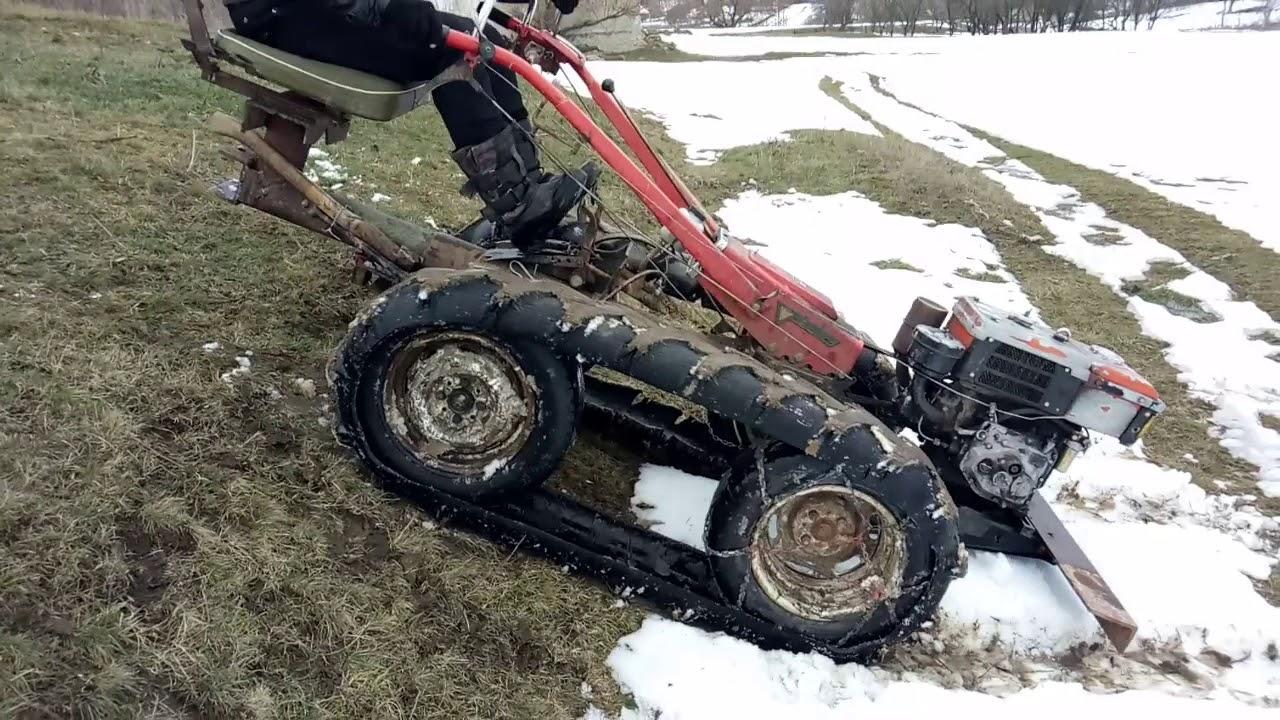

Если из тракторной шины вырезать протектор, готовое кольцо исполнит роль гусеницы. Ходовой частью снегохода используют колеса. На мотоблок их ставят из легкового авто. На колеса натягивают протектор с шины.

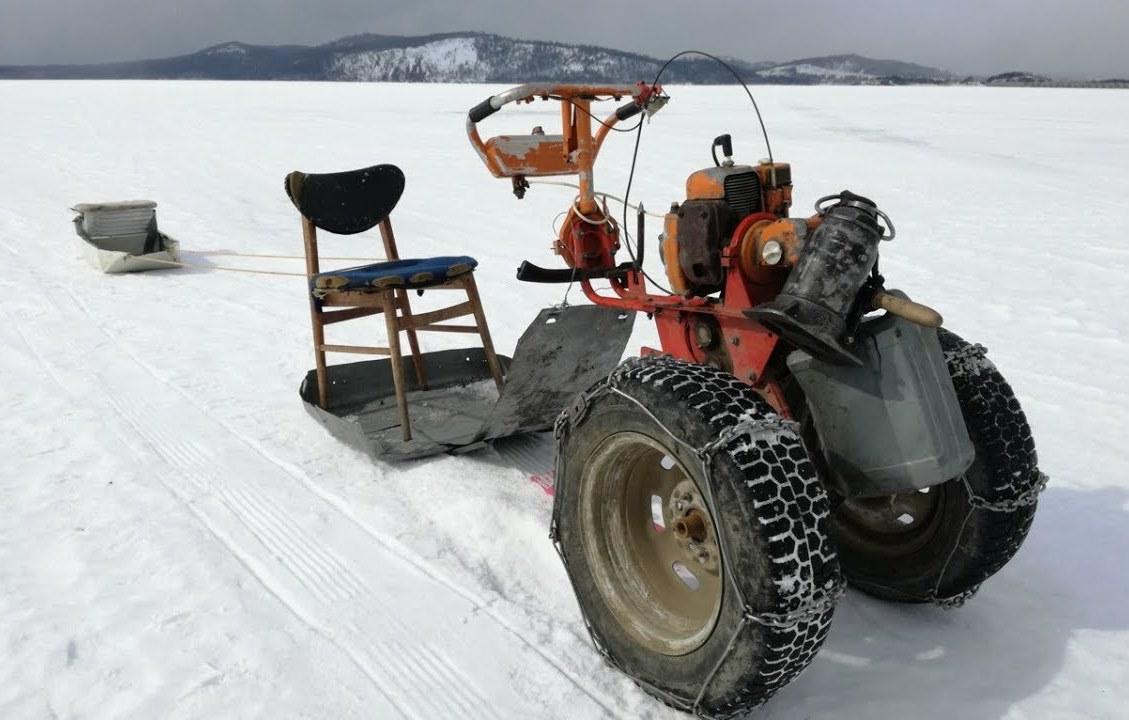

Снегоход из мотоблока и простых колес

Для создания колесной модели снегохода потребуется прицеп, который необходимо надежно соединить с рамой мотоблока. Также понадобятся зимние колеса и немного креативности.

Для обеспечения жесткого соединения прицепа используется швеллер. Заготовку длиной около 50 см крепят параллельно оси будущего снегохода. Сначала на концах швеллера сверлят отверстия и устанавливают хомуты. К оси снегохода приваривают крестовину, затем фиксируют заготовку с помощью болтового соединения и устанавливают контргайки. Этот узел будет выполнять функцию стопора, который предотвратит смещение прицепа вбок.

Обратите внимание! Жесткое соединение может снизить маневренность, но при этом снегоход станет более устойчивым.

Прицеп устанавливают на лыжи и обустраивают место для водителя. С мотоблока снимают стандартные колеса и заменяют их на зимние шины. В некоторых случаях зимние колеса изготавливаются самостоятельно в виде колец-насадок с протекторами, которые надеваются на оригинальные колеса мотоблока.

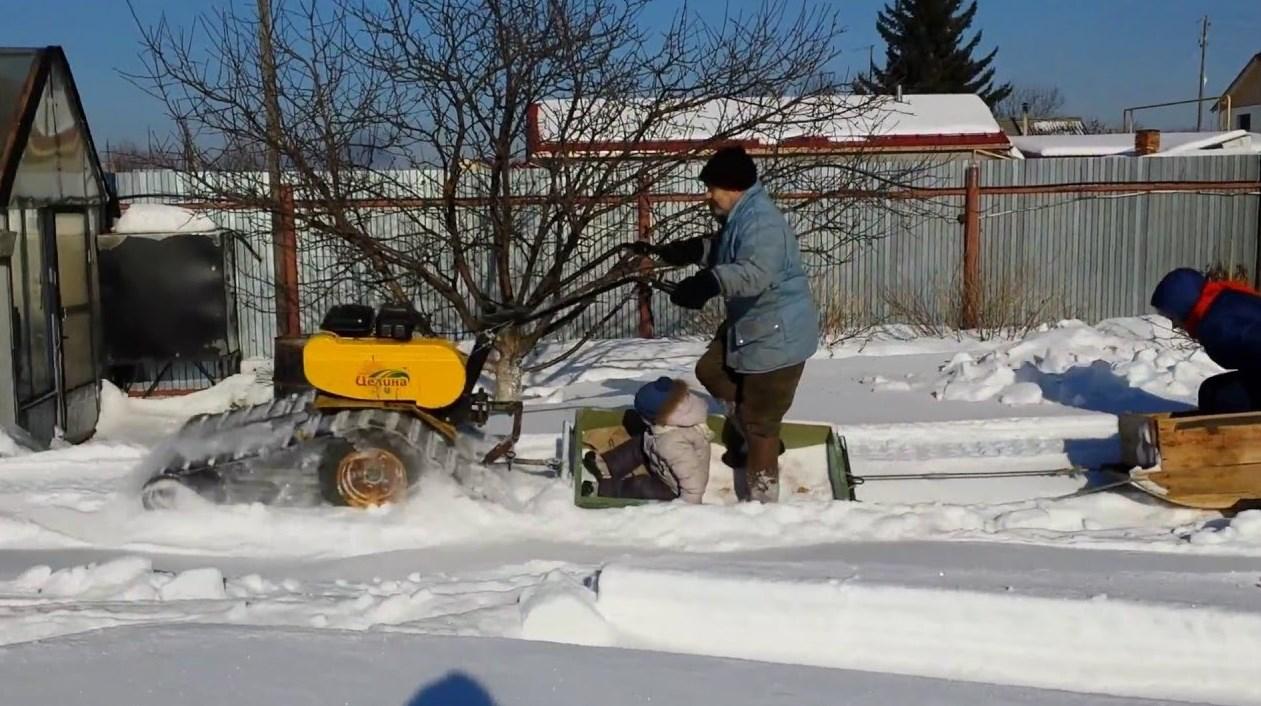

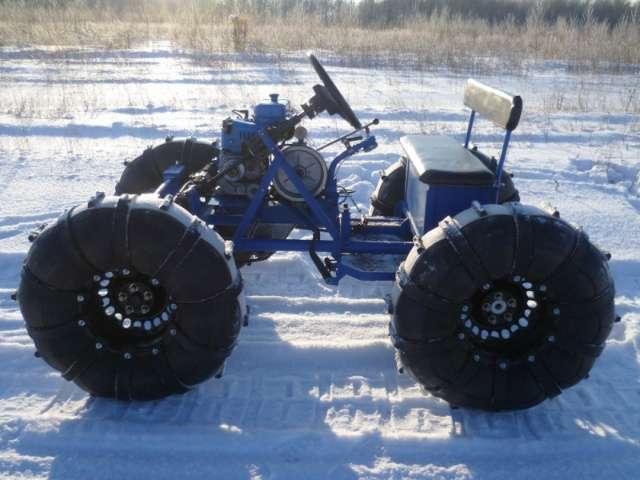

Снегоход с двигателем от мотоблока на камерах

Мотоблок практически не придется переделывать, если модернизировать родные колеса. Потребуются спущенные камеры от грузовика. Их по пять штук натягивают на каждое колесо, фиксируют цепями. Камеры накачивают. За счет фиксации цепями их форма становится наподобие ромашки с сегментами в виде эллипса. Новые колеса хорошо пройдут по глубокому снегу.

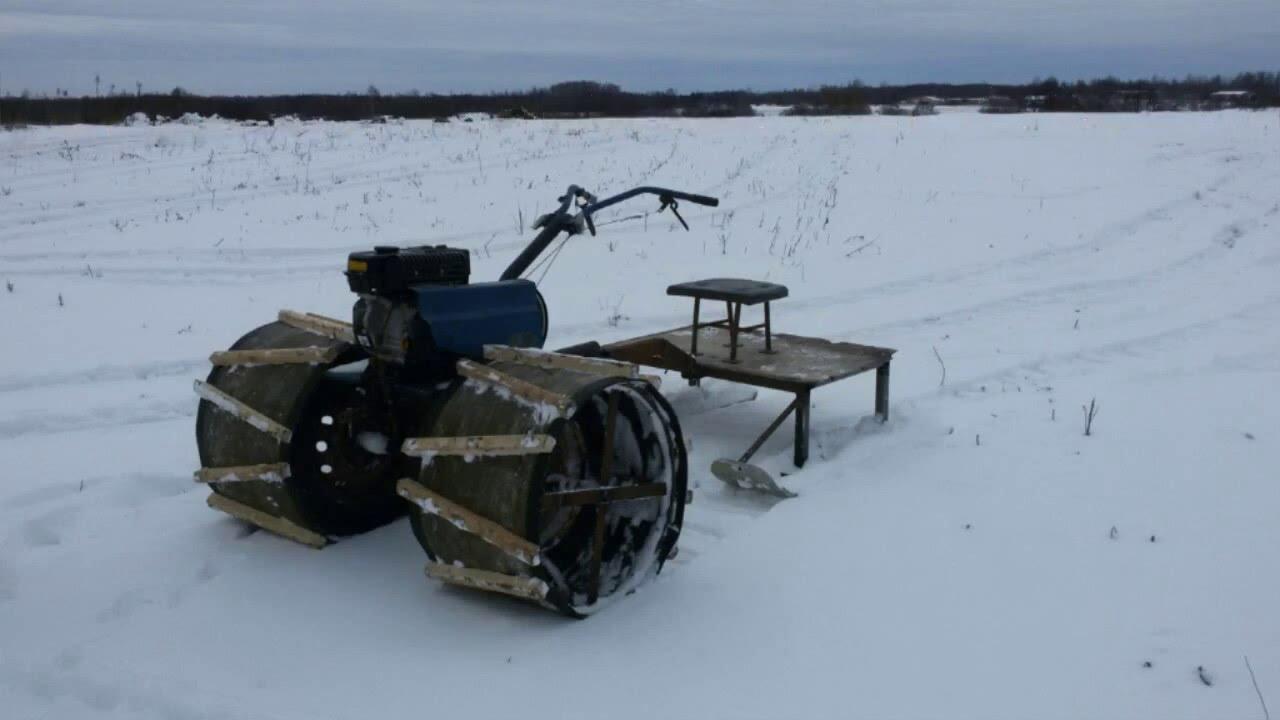

Еще один колесный снегоход из мотоблока можно соорудить, надев на камеры вместо цепей стальные обручи. Снаружи их оснащают траками. Перемычки приваривают из металлических пластин. Высота трака около 2-3 см. После накачивания камер металлические обручи надежно зафиксируются на колесах.

Как сделать снегоход из мотоблока на покрышках

Покрышки от задних колес трактора могут быть использованы в качестве гусениц. Для этого необходимо аккуратно обрезать боковые части, оставив только кольцо с протектором. Мотоблок дополнительно укомплектовывают колесами, для чего из труб сваривают специальную раму. Эта конструкция надежно соединяется с рамой мотоблока. При этом расстояние между передними и задними колесами рассчитывается так, чтобы на каждую пару можно было установить кольцо с протектором, то есть, гусеницу.

Самодельный снегоход оборудуется сиденьем, которое фиксируется на созданной раме, где расположены задние колеса.

Преимущества самодельного снегохода из мотоблока

Внешне самодельная машина менее привлекательная, по сравнению с аналогом заводского изготовления. Однако можно найти много положительных сторон. Одним из плюсов является тот факт, что снегоход делают под себя. То есть, хозяин четко знает, чего он хочет: перевозить грузы, ездить на рыбалку, в лес, заниматься другими делами.

Из других плюсов можно выделить следующие моменты:

1. Покупать в хозяйство мотоблок и снегоход дорого. Для хранения двух машин понадобится место, причем каждая из них будет простаивать в не сезон. Дешевле обзавестись одним мотоблоком. Использовать его зимой вместо снегохода, а летом по прямому назначению.
2. Самодельная конструкция не потребует больших затрат. Многие запчасти подойдут б/у от легкового автомобиля. На металлоломе можно дешево купить обрезки труб, швеллера и другого металла.
3. Снегоход можно использовать даже летом. Гусеничная машина имеет хорошую проходимость по грязи.

Самоделка является большим плюсом для умельцев, привыкших все делать собственноручно. Человек, проявляющий к технике интерес, постоянно усовершенствует ее, придумывает новые приспособления.

Рекомендации профессионалов

Важно помнить, что самодельный снегоход — это транспортное средство. Эксперты подчеркивают, что не стоит забывать об этом факте. Даже если у вас есть значительный опыт в управлении мотоблоком, после переделки на новую машину потребуется время для привыкания. Не следует сразу же пытаться осваивать снежные сугробы и незнакомые участки на высокой скорости. Маневренность снегохода снижается из-за жесткой связи с санями, что увеличивает риск переворота на сложных маршрутах.

Дети, конечно, захотят покататься в санях. Нельзя лишать их этого удовольствия, но при этом важно помнить о правилах безопасности. Трасса должна быть ровной, а скорость — низкой. Можно организовать поезд из нескольких волокуш.

Смотрите видео о самодельном снегоходе из мотоблока:

https://youtube.com/watch?v=q130lzRw5C4

Заключение

Снегоход из мотоблока своими руками нужно собирать с учетом того, что он является транспортным средством. Если предполагается выезд на трассу, пусть это даже проселочная дорога, машину оснащают стопами, поворотами. Не помешает фара, когда придется передвигаться в сумерках.

Безопасность при эксплуатации самодельного снегохода

При создании и эксплуатации самодельного снегохода, особенно с использованием двигателя от мотоблока, безопасность должна быть на первом месте. Прежде всего, необходимо учитывать, что самодельные транспортные средства могут не соответствовать стандартам безопасности, установленным для серийных моделей. Поэтому важно соблюдать ряд рекомендаций, чтобы минимизировать риски.

Во-первых, перед началом эксплуатации снегохода необходимо тщательно проверить все его узлы и агрегаты. Убедитесь, что двигатель надежно закреплен, а все соединения, включая электрические, находятся в исправном состоянии. Неправильная установка или износ деталей могут привести к аварийным ситуациям.

Во-вторых, обязательно используйте защитное снаряжение. Шлем, защитные очки, перчатки и крепкая одежда помогут защитить вас от травм в случае падения или столкновения. Также рекомендуется использовать защитные элементы для коленей и локтей.

Третьим важным аспектом является выбор безопасной трассы для передвижения. Избегайте участков с большим количеством людей, а также мест с потенциальными опасностями, такими как открытые водоемы или участки с сильным рельефом. Лучше всего проводить тестовые заезды на закрытых территориях или в специально отведенных местах для катания на снегоходах.

Не забывайте о правилах эксплуатации двигателя. Следите за уровнем топлива и масла, а также за температурным режимом работы мотора. Перегрев двигателя может привести к его поломке и, как следствие, к аварийной ситуации.

Кроме того, важно учитывать погодные условия. Снегопады, метели и сильный ветер могут значительно ухудшить видимость и управляемость снегохода. В таких условиях лучше воздержаться от поездок или сократить их до минимума.

Наконец, не забывайте о том, что самодельный снегоход требует регулярного технического обслуживания. Проводите осмотр и профилактику всех систем, чтобы избежать неожиданных поломок во время эксплуатации. Это не только продлит срок службы вашего снегохода, но и обеспечит вашу безопасность на дороге.

Вопрос-ответ

Какой снегоход лучше 2т или 4т?

Нельзя сказать, что снегоход с каким-то из этих моторов лучше: они подходят для разных задач. Двухтактники хороши для гор и спорта, где нужна динамика, быстрый разгон и резкие маневры. А тихие четырехтактники с меньшим расходом топлива идеальны для работы и путешествий.

Какие снегоходы не надо ставить на учёт?

Серийно выпускаемые транспортные средства и техника, собранные из бывших в употреблении запасных частей и номерных компонентов. Из этого следует, что кит-комплект снегохода БТС и Шихан не надо регистрировать в органах гостехнадзора.

Какой снегоход лучше идет по глубокому снегу?

Для глубокого снега отлично подходят WT- и SWT-гусеницы (то есть с шириной 500 или 600 мм) и длиной около 4 м. Большой грунтозацеп. Чем он больше — тем глубже «вгрызается» в снег, и тем лучше от него оттолкнется. Есть снегоходы, у которых длина грунтозацепа доходит до 64-76 мм.

Нужно ли регистрировать самодельный снегоход?

Особенности регистрации самодельного снегохода. Как и транспорт заводской сборки, самодельный снегоход нужно поставить на учет в Гостехнадзоре. Однако предварительно нужно получить сертификат для подтверждения безопасности транспортного средства.

Советы

СОВЕТ №1

Перед началом сборки снегохода тщательно изучите конструкцию мотоблока и его двигатель. Убедитесь, что у вас есть все необходимые инструменты и материалы, чтобы избежать задержек в процессе работы.

СОВЕТ №2

Обратите внимание на выбор рамы для снегохода. Она должна быть прочной и легкой, чтобы обеспечить хорошую маневренность и устойчивость на снегу. Рассмотрите возможность использования алюминиевых или стальных труб.

СОВЕТ №3

Не забывайте о безопасности! При работе с инструментами и двигателем используйте защитные очки и перчатки. Также убедитесь, что все соединения надежны, чтобы избежать поломок во время эксплуатации снегохода.

СОВЕТ №4

Посмотрите видео и фото других самодельных снегоходов для вдохновения и понимания различных конструктивных решений. Это поможет вам избежать распространенных ошибок и улучшить ваш проект.
