Многие интересуются, можно ли не имея опыта, произвести монтаж радиаторов и сделать разводку труб отопления своими руками. Отвечу – можно! Сам процесс не имеет никаких технологических сложностей и если вы хоть немного умеете мастерить, то монтаж отопления оправдает себя безусловно.

Те, кто уже сталкивался с заменой систем отопления, знает, что данная процедура достаточно дорогостоящая. Причем цена большая именно за выполнение самой работы по монтажу труб и радиаторов, нежели за материал.

Если вы хотите сделать свою квартиру более теплой, то простым монтажом новых труб и радиаторов тут уже не отделаешься. Необходимо принять меры по утеплению: заменить окна, если они старые и деревянные, утеплить пол. Эти меры дадут возможность экономить не только тепло, но ваши деньги.

Полезная информация:

• Как сделать разводку труб в ванной и туалете?
• Шумоизоляция потолка в квартире
• Биметаллические радиаторы отопления: какие лучше выбрать
• Правильный выбор краски по бетону
• Выбор терморегулятора для теплого пола
• Прочистка канализации: устранение засоров труб

При утеплении, возможно придется менять, как черновой пол, так и его покрытие, к примеру, ламинат. Капитальный ремонт позволит вам, при монтаже радиаторов отопления и труб, спрятать коммуникации под пол. В результате у вас самопроизвольно получится скрытая разводка.

Выбор радиаторов и труб

Любая отопительная система имеет свои характерные особенности, которые необходимо учесть, чтобы точно знать, как лучше сделать отопление в квартире. Особняком во всем этом стоит выбор отопительных приборов – там, где одни батареи подойдут идеально, другие окажутся недостаточно эффективными и надежными.

Самое простое и безболезненное решение, связанное с выбором комплектующих для отопления – обратиться к профильным специалистам, которые проведут полный анализ конкретных условий и подберут для них наиболее подходящие элементы. Впрочем, при грамотном подходе к делу можно провести эту работу и самостоятельно – достаточно будет рассмотреть особенности всех возможных комплектующих и разобраться, при каких условиях нужно применять определенный тип элементов.

С чего начать

Начинаем с правовой базы. Необходимо четко знать, что говорит законодательство об отключении от центральной системы теплоснабжения и установке индивидуальной. Зачастую местная администрация, ссылаясь на ст. 190 ФЗ, отказывает жильцам. В суде такой отказ посчитают необоснованным. В Российском законодательстве кроме Федерального закона N 190 «О теплоснабжении» существует Постановление Правительства N 307 от 16.04.2012, рассматривающее порядок подключения систем теплоснабжения. В нем указывается перечень индивидуальных источников тепловой энергии, не отвечающих определенным требованиям и запрещенных по этой причине для установки в многоквартирных домах.

Это означает, что законодательство не запрещает использование индивидуального отопления с применением современных отопительных котлов, соответствующих указанным требованиям. Данный вопрос уже не раз рассматривался судами общей юрисдикции. Отказ органов местного самоуправления, основанный на ст. 14 ФЗ «О теплоснабжении», признается незаконным.

Необходимые документы

Таким образом, чтобы отказаться от услуги центрального отопления и переключиться на индивидуальное, необходимо собрать пакет документов согласно ст. 26 ЖК РФ о проведении переустройства жилого помещения.

В пакет документов входят:

• заявление о переустройстве;
• технический паспорт помещения;
• правоустанавливающие документы на жилье (подлинники или копии, засвидетельствованные нотариально);
• проект переустройства жилого помещения,
• согласие всех членов семьи, представленное в письменной форме;
• заключение органов по охране памятников архитектуры о возможности проведения переустройства помещения.

Документация при отоплении газом

Управляющая компания, после рассмотрения заявления, предоставляет письмо о разрешении на отключение вашей квартиры от центрального отопления. Это письмо необходимо для заказа технических условий (ТУ) на установку индивидуального отопления. Если планируется подключить газ (установить газовый котел) необходимо адресовать обращение в службу газа.

Техусловия выдаются в течение десяти дней. В случае отказа по причине отсутствия «технической возможности» имейте в виду, что такой ответ допустим только в регионах, где отсутствует газ и нет возможности приобрести его в баллонах.

После приобретения сертифицированного котла следует обратиться в проектную организацию. Она подготовит проект на установку котла с учетом технических условий и возможностей.

Затем делается проект на отключение от центрального отопления в теплоснабжающей организации. Основанием для этого послужит письмо от ТСЖ с разрешением на отключение. Важно при этом получить письменный ответ. С ним, в случае несогласия, можно будет обратиться в суд.

Получив проектную документацию, направляемся с ней в местное отделение Всероссийского добровольного пожарного общества (ВДПО). Там вам выдается акт о пожарной безопасности проекта. При необходимости делается проект для дымохода.

Затем вся документация проходит согласование в администрации. Заключение о согласовании (или отказе) принимается в течение 45 календарных дней. Отказ в переустройстве помещения происходит на основании ст. 27 ЖК РФ (случай непредставления всех документов). Отказ можно также обжаловать в суде.

Это — основная схема того, как подготовить проект и узаконить переход на автономное отопление. Перечень всех документов может отличаться в разных регионах. Более точную информацию вам дадут непосредственно в администрации вашего района.

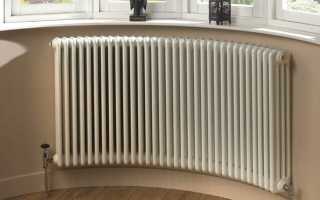

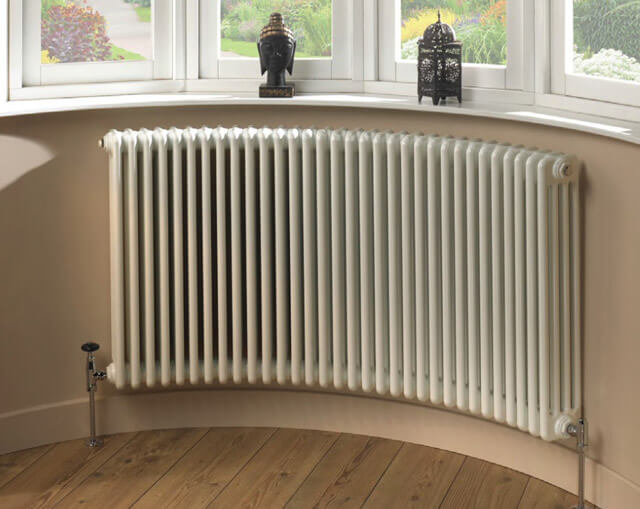

Чугунные радиаторы

Отопительные приборы из чугуна отличаются длительным сроком службы и довольно высокой теплоотдачей. Кроме того, очень важной особенностью чугунных батарей является инерционность – чугун очень долго набирает тепло, поэтому на прогрев системы уходит масса времени, но при прекращении подачи теплоносителя накопленное тепло будет поступать в квартиру на протяжении нескольких часов.

Заметным недостатком рассматриваемого типа батарей является большой вес. Этот фактор, во-первых, существенно осложняет транспортировку, а во-вторых, предъявляет особые требования к технологии монтажа. Установить чугунные радиаторы самостоятельно не получится, а крепить их можно только на капитальные стены, способные выдержать высокую нагрузку, поскольку вес чугунной батареи немалый..

Внутренний объем чугунных батарей довольно велик, поэтому для их прогрева требуется большое количество теплоносителя. Из этого можно сделать вывод, что использовать такие радиаторы в сочетании с электрическим котлом крайне невыгодно. Для централизованного и газового отопления чугунные отопительные приборы подходят как нельзя лучше.

Алюминиевые и биметаллические батареи

Данные типы батарей отлично подходят для квартир, в которых проведено централизованное отопление. Дело в том, что теплоноситель в таких системах имеет массу загрязнений и негативных особенностей, вроде большой жесткости. Биметалл прекрасно выдерживает подобные воздействия и не ржавеет из-за воздействия с влагой и воздухом. Из достоинств также стоит отметить возможность варьирования количества секций, если только это не батареи монолитного типа.

Главный и самый очевидный недостаток – высокая стоимость изделий из алюминия или биметалла. Второй момент, который отчасти можно отнести к недостаткам – слабая способность к накапливанию тепла, т.е. радиаторы быстро остывают при остановке системы. Впрочем, если проблем с поставками тепла нет, то этот фактор можно смело сбрасывать со счетов.

Изолирующие маты

Решились вы на замену радиаторов или нет, все равно нужно подумать о том, как отсечь потоки тепла, которые идут наружу. Для этого есть специальные алюминиевые изолирующие маты, которые устанавливаются на стену за радиатором отопления. Если брать блочную хрущевку, то с установленными матами теплоотдача от батареи увеличивается на 20 процентов.

Изолирующий мат устанавливается легко. Нужно в утеплителе прорезать отверстия для крюков, на которых висят радиаторы. На саму стену нанести силикон или же монтажный клей. Далее берем изоляционные экраны, одеваем на крюки и прижимаем к стене, постепенно разглаживая. Не стоит использовать изоляционные маты изготовленные из минеральной ваты. Стекло входящее в состав может повредить вашему здоровью. Теплоизоляционные маты должны быть выполнены из натуральных или же органических волокон.

Что такое изолон?

Если вы хотите придать эстетический вид старым радиаторам, то необходимы специальные экраны для радиаторов. Многие их делают сами, многие покупают. Помните, что не каждый экран будет хорош, так как при их установке следует также учитывать теплопроводимость.

Стальные панельные батареи

Отопительные приборы из стали – это, пожалуй, оптимальное сочетание цены и качества. Эффективность стальных радиаторов довольно высока, срок службы весьма солиден, а цена – не столь велика, чтоб ее можно было считать неоправданной. Кроме того, стоит также отметить сравнительно небольшой вес таких устройств и, как следствие, простой монтаж.

Характерным недостатком стандартных стальных приборов является подверженность коррозии, которая может заметно укоротить срок службы радиаторов в отопительной системе. Чтобы приборы могли нормально работать, им нужно качественное и регулярное обслуживание. Кроме того, для предотвращения коррозионного воздействия нужно стараться не сливать теплоноситель на период дольше недели – влага в сочетании с воздухом может серьезно повредить внутренние части радиаторов.

Подвальные помещения

Как правило, изначально подвалы в многоквартирных домах планировались, как место, где собраны все узлы тепловых и водных коммуникаций, здесь же проходит вентиляция и размещена центральная канализация здания.

В настоящее время подвалы часто перестраивают под кафе, спортзалы или магазины. Отопление подвала многоквартирного дома – это часть централизованной системы, за которой обязаны присматривать техники теплосети. Чтобы он не стал «черной дырой» в бюджете дома, его следует тщательно утеплить и делать это должна, как и в подъезде, служба – поставщик тепла.

Жильцы здания имеют право проверять, насколько качественно проведены работы, так как именно они оплачивают все расходы за тепло, не зависимо от того, есть в наличии общедомовой прибор учета или нет.

Выбор труб для отопления

Для отопительных систем используется всего несколько видов труб, поэтому особых сложностей с их выбором не будет:

1. Стальные трубы. Данный материал отличается очень высокой механической прочностью, поэтому различные повреждения извне ему не страшны. Другое дело, что сталь подвержена коррозии, поэтому она может повреждаться изнутри. Стальные трубы неплохо накапливают тепло и отчасти влиять на интенсивность конвекции в помещении. Монтаж отопления в квартире при использовании стальных труб требует сварки, поэтому для проведения этой работы нужен соответствующий опыт или хороший специалист.
2. Металлопластиковые трубы. Один из самых недорогих и простых в монтаже вариантов труб для отопительной системы. Недостаток – большое количество соединений, из-за которого многократно повышается вероятность протеканий контура. Чтобы свести вероятность протеканий к минимуму, нужна грамотная разводка отопления в квартире и внимательное наблюдение за ней в процессе эксплуатации.
3. Пластиковые трубы. Еще один сравнительно недорогой вариант, имеющий массу положительных качеств. Из достоинств можно выделить устойчивость к гниению и коррозии, а также высочайшую надежность соединений – они обрабатываются при помощи пайкой, и при условии правильного выполнения работы швы не будут протекать никогда. Особых недостатков у данного материала нет, но нужно обращать пристальное внимание на характеристики конкретных изделий при их покупке.

Пытаясь решить, какими трубами делать отопление в квартире, можно сделать вывод, что лучшим вариантом при прочих равных будут пластиковые трубы, которые отлично подходят для самостоятельного монтажа. Радиаторы можно выбирать индивидуально – подключаются они совершенно одинаковым образом, и вся разница заключается в индивидуальной совместимости отопительной системы и конкретного типа радиаторов.

О ГМС

ГМС (гидромагнитная система, аппарат магнитный антинакипной) не имеет никакого отношения к «живой» и «мертвой» воде и прочим эзотерическим диковинам. Принцип ее действия прост: в трубу монтируется вставка с сильными магнитами; материал трубы значения не имеет.

Бытовые гидромагнитные системы

Вода – проводник электричества, и в трубе она движется, течет. В движущемся в магнитном поле проводнике наводится электродвижущая сила, ЭДС. В просвете ГМС она составляет всего несколько вольт или долей вольта, в зависимости от скорости течения, но этого достаточно, чтобы содержащиеся в воде примеси (они либо в виде ионов, либо их молекулы поляризованы) не оседали на стенках труб, а слипались и образовывали тонкую взвесь, которая на теплоузле выпадет в осадок в отстойнике, и шлам уберут.

Коррозии при использовании ГМС бояться нечего: электрически нейтральные и поэтому самые стойкие компоненты примесей образуют на внутренней поверхности трубы тонкий плотный слой осадка, по свойствам напоминающий корунд. После нарастания примерно 20-60 мкм наслоение прекращается: усиливается поверхностная поляризация и отталкивает следующих «кандидатов» обратно во взвесь.

ГМС давно, широко и успешно применяются в промышленности; чаще всего для подготовки воды к очистке и фильтрации. В последние годы появились в продаже бытовые ГМС под установку на трубы водоснабжения и отопления. Дома ГМС дает, помимо надежности отопления и экономии, еще одно важное преимущество: теплый пол в системе с ГМС почти никогда не требует переборки, и дополнительный циркуляционный насос для него чаще всего не нужен.

ГМС следует устанавливать на подающую трубу в самом начале системы, до разводки. Если стояков несколько – то на каждый стояк. ГМС не ломается, не требует обслуживания, срок ее действия неограничен.

Инструменты и материалы для монтажа

Помимо труб и батарей, выбор которых был рассмотрен выше, монтаж системы отопления в квартире требует наличия инструментов, набор которых выглядит следующим образом:

• Фитинги и краны;
• Силиконовый герметик или пакля;
• Крепежные элементы для элементов системы;
• Набор саморезов и дюбелей;
• Паяльник для труб;
• Ножницы для нарезки труб;
• Набор гаечных ключей;
• Шуруповерт;
• Перфоратор;
• Строительный и водяной уровень;
• Рулетка и карандаш.

Данного набора инструментов достаточно для обустройства отопительной системы. Если планируется разовая работа, то специализированные инструменты (вроде паяльника для труб) целесообразно арендовать, а не покупать – стоимость таких приборов, особенно профессионального уровня, довольно велика.

Монтаж системы отопления в квартире

Монтаж отопления в квартире своими руками включает в себя следующие этапы:

1. Перед тем, как развести отопление в квартире, нужно провести разметку в тех местах, где будут располагаться элементы отопительной системы. Радиаторы чаще всего монтируются на одном уровне, для чего достаточно перенести первую отметку на все остальные точки установки отопительных приборов.
2. Далее можно устанавливать радиаторы. Работа эта особой сложностью не отличается – всего-то и нужно, что подготовить отверстия в стенах, зафиксировать крепежные элементы дюбелями и подвесить на них радиаторы.
3. Следующий шаг – подготовка труб. На этом этапе нужно определить расстояния между радиаторами, где будут располагаться трубы, а также спаять эти трубы подходящим способом. Если работа ведется не в одиночку, то помощника можно отправить вкручивать фитинги в радиаторы.
4. Сборка системы обычно начинается с точки подачи разогретого теплоносителя в контур, а также с точки возвращения теплоносителя. Особенностью этих участков является отсутствие необходимости в спайке – на стальных трубах котла обычно нарезана резьба, присоединение к которой осуществляется посредством переходников. В дальнейшем эти переходники спаиваются с пластиковыми трубами.
5. Дальнейшая работа заключается в прокладке всех остальных участков труб подающего и обратного контура. Последний этап – монтаж отводов к радиаторам, установка угловых кранов и соединение радиаторов с трубами.
