Соединение секций радиаторов отопления: схемы, правила, видео

В статье рассмотрим аспекты соединения секций радиаторов отопления — ключевого этапа в организации эффективной системы как в частном доме, так и в квартире. Правильное соединение радиаторов обеспечивает оптимальное распределение тепла и долговечность системы. Предложим различные схемы подключения, правила и нюансы работ, а также советы по проверке прочности стыков. Эта информация поможет избежать распространенных ошибок и обеспечить надежную работу отопления.

Можно ли наращивать батареи в квартире

Соединение секций радиатора отопления возможно в большинстве случаев. Наращивание производится, когда температура в помещении оказывается слишком низкой из-за недостаточной теплоотдачи отопительных приборов. Это часто происходит из-за неверного расчета системы обогрева, который не учитывает площадь комнат, высоту потолков, качество утепления, размеры и количество оконных проемов, а также другие важные факторы.

Важно отметить, что снижение тепловой отдачи может быть связано с неправильной работой котла или образованием отложений на внутренних стенках радиаторов. Поэтому перед началом работ необходимо выяснить причину проблемы и устранить её.

Перед тем как приступить к наращиванию отопления, рекомендуется ознакомиться с наглядным видео, которое покажет, как правильно выполнять все этапы:

https://youtube.com/watch?v=FJK8NI6eElw

Следует учитывать, что соединение возможно не со всеми биметаллическими радиаторами.

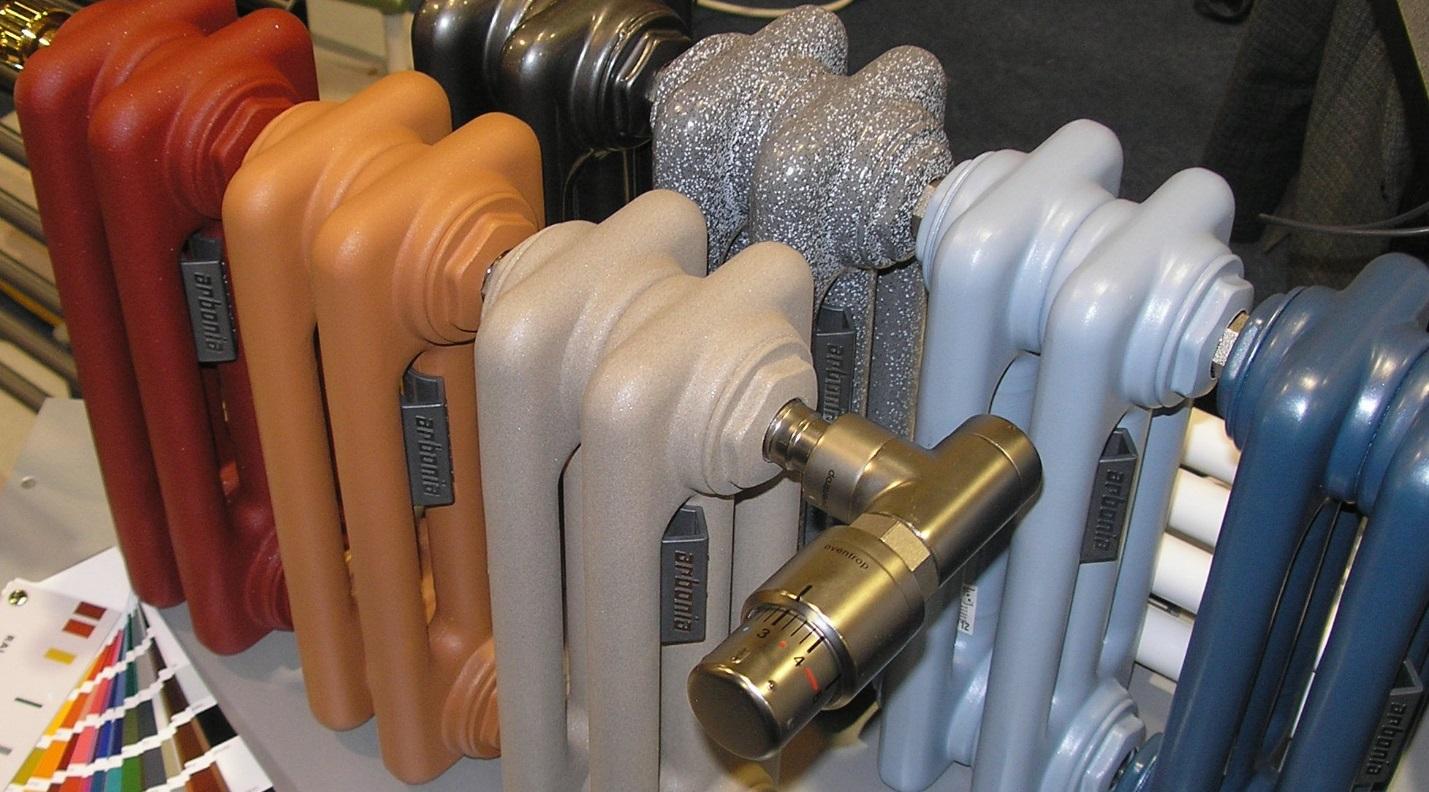

Существует несколько типов радиаторов:

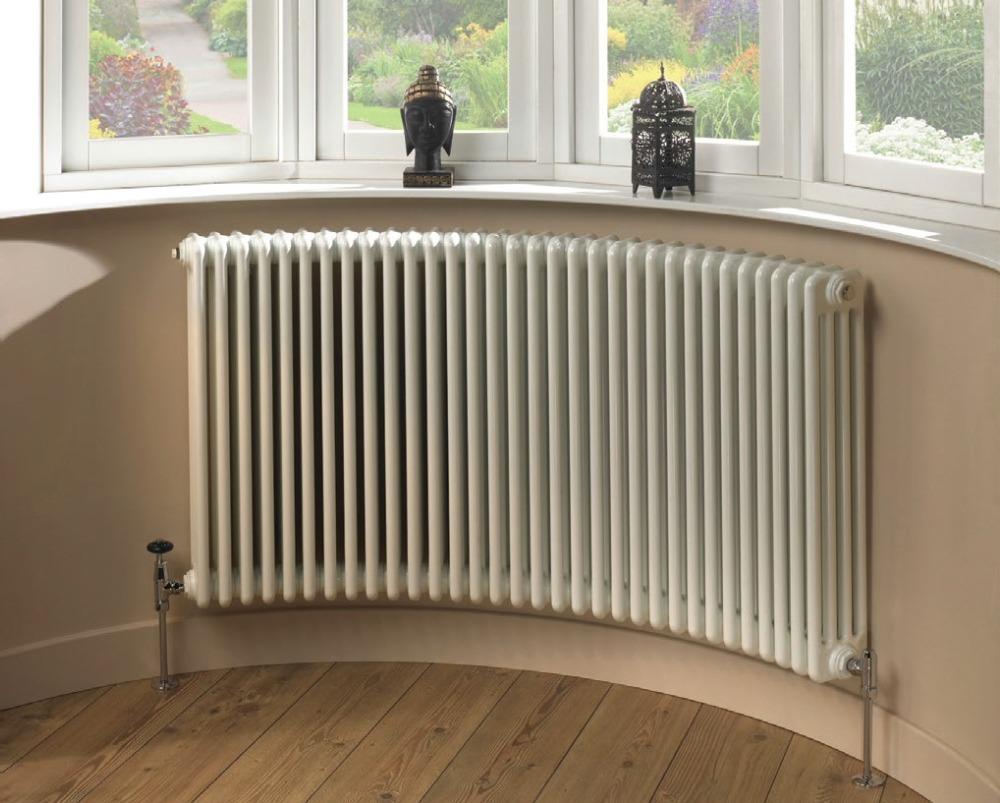

1. Секционные модели – наиболее распространенные, их технические характеристики позволяют устанавливать в современных многоквартирных домах с централизованным отоплением. Эти приборы состоят из отдельных секций, что делает процесс сборки и наращивания достаточно простым.
2. Литые радиаторы – идеальный выбор для систем с нестабильным давлением. Однако у них есть недостатки: высокая стоимость и невозможность изменения количества секций.

Таким образом, литые радиаторы отопления не подлежат наращиванию, и соединение секций с использованием дополнительных элементов невозможно. Понимание того, как увеличить размеры секционного радиатора, поможет создать комфортный микроклимат в каждом помещении.

Эксперты в области отопления подчеркивают важность правильного соединения секций радиаторов для обеспечения эффективной работы системы. Существует несколько схем подключения, каждая из которых имеет свои преимущества и недостатки. Например, параллельное соединение позволяет равномерно распределить тепло, в то время как последовательное может быть более экономичным, но требует тщательного расчета. Специалисты рекомендуют учитывать не только тип радиаторов, но и особенности системы отопления, такие как давление и температура. Видеоуроки, доступные в интернете, могут стать полезным инструментом для самостоятельной установки, однако важно помнить о соблюдении всех правил безопасности и стандартов. Правильное соединение секций не только увеличивает срок службы радиаторов, но и способствует созданию комфортного микроклимата в помещении.

https://youtube.com/watch?v=CkbVfHw4RuU

Что нужно, для соединения радиаторов отопления между собой

До соединения крана с радиатором в системе отопления и установки дополнительных секций нужно подготовить инструменты и комплектующие. Основной набор включает в себя:

• радиаторный ключ;
• разводник;
• заглушки;
• ниппели;
• прокладки из упругих эластичных материалов;
• наждак;
• паронитовые вставки;
• дополнительные секции.

Лучше заранее до начала работ проверить, все ли готово. Можно использовать готовый присоединительный набор для радиатора 3-4.

Интересные факты

Вот несколько интересных фактов о соединении секций радиаторов отопления:

1. Разнообразие схем подключения: Существует несколько основных схем подключения радиаторов отопления, таких как однотрубная и двухтрубная. Однотрубная система проще в установке и экономичнее, но может привести к неравномерному прогреву радиаторов. Двухтрубная система обеспечивает более равномерное распределение тепла, так как каждый радиатор подключается к подающему и обратному трубопроводу.

2. Материалы соединений: Для соединения секций радиаторов используются различные материалы, включая латунь, сталь и пластик. Латунные соединения наиболее популярны благодаря своей коррозионной стойкости и прочности. Однако важно учитывать, что разные материалы могут иметь разные коэффициенты теплового расширения, что может повлиять на герметичность соединений.

3. Правила установки: При соединении секций радиаторов необходимо соблюдать определенные правила, чтобы избежать утечек и обеспечить эффективную работу системы. Например, важно использовать уплотнительные материалы, такие как фум-лента или пакля, и следить за правильным моментом затяжки соединений. Также стоит учитывать, что радиаторы должны быть установлены с небольшим уклоном для обеспечения естественного отведения воздуха и конденсата.

Эти факты подчеркивают важность правильного выбора схемы и материалов при установке радиаторов, а также соблюдения правил для обеспечения надежной и эффективной работы системы отопления.

https://youtube.com/watch?v=V8KHLy_AYns

Способы соединения радиаторов

Существует два основных типа подключения радиаторов отопления: последовательное и параллельное. При выборе подходящей схемы важно учитывать надежность и особенности обслуживания.

Чаще всего используется последовательная схема, так как она отличается высокой надежностью и простотой в эксплуатации. Технические затраты при этом минимальны. Данная схема позволяет подключать до четырех радиаторов, причем приборы отопления подключаются к системе снизу.

Обратите внимание! Если трубы или радиаторы начинают провисать, необходимо установить распорки для их поддержки.

Недостатком последовательной схемы являются значительные тепловые потери. Параллельный тип подключения применяется реже и предполагает использование отводов для соединения.

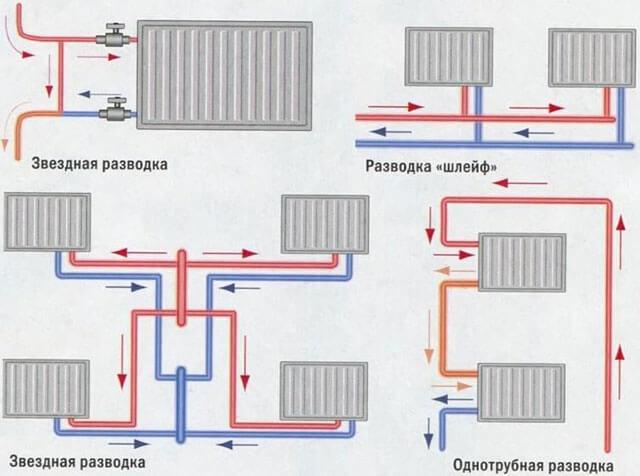

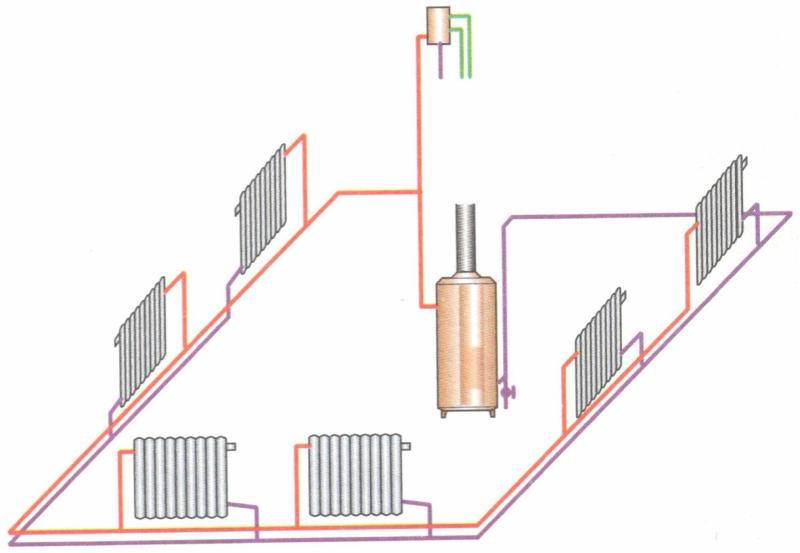

Схема соединения радиаторов отопления в частном доме

В частном доме можно применять любую схему:

• последовательную – достаточно одной трубы отопительного контура;
• параллельную – для работы берут пару труб, радиаторы соединяют верхним и нижним отводом;
• сквозную – теплоноситель идет через всю систему прибора отопления.

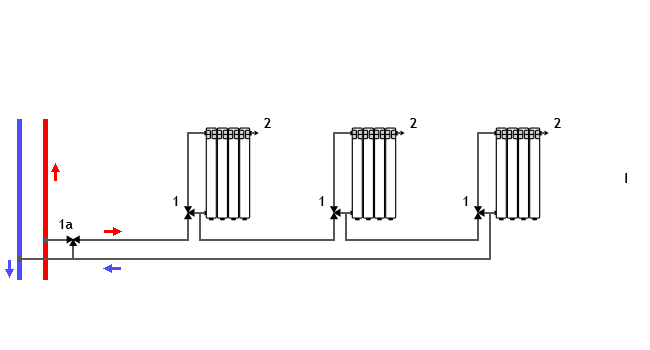

Схемы соединения радиаторов отопления в квартире

Наиболее распространенным способом подключения в квартирах является последовательное соединение. Этот метод обеспечивает высокую надежность системы и не требует значительных технических затрат или сложного обслуживания. Подключение осуществляется снизу, и в случае, если радиаторы и трубы имеют провисания, обязательно устанавливаются распорки.

Подготовка к соединению двух батарей

До начала наращивания секций нужно сделать все расчеты и купить инструменты.

Снимают радиатор, к которому будут выполнять соединение новой секции. Перекрывают подачу носителя тепла в систему, радиатор отсоединяют от трубы. Снятую секцию моют, чтобы убрать всю пыль, проверяют загрязнения с внутренней стороны.

Хотя сталь не боится контакта с кислыми средами, сердечник от оседания на стенках не страхован.

Важно! Обязательно следует сделать промыв радиатора отопления с применением специального средства до наращивания секций.

Последовательность работы:

1. Места соединения проверяют на качество, целостность резьбы. Если есть наросты, каждое отверстие обрабатывают наждаком.
2. При отсутствии наростов все равно проходят наждачной бумагой по резьбе. Это уберет загрязнения, препятствующие созданию качественной герметизации.
3. Кладут вычищенную батарею на ровную поверхность.
4. Теперь можно приступать к наращиванию дополнительных секций.

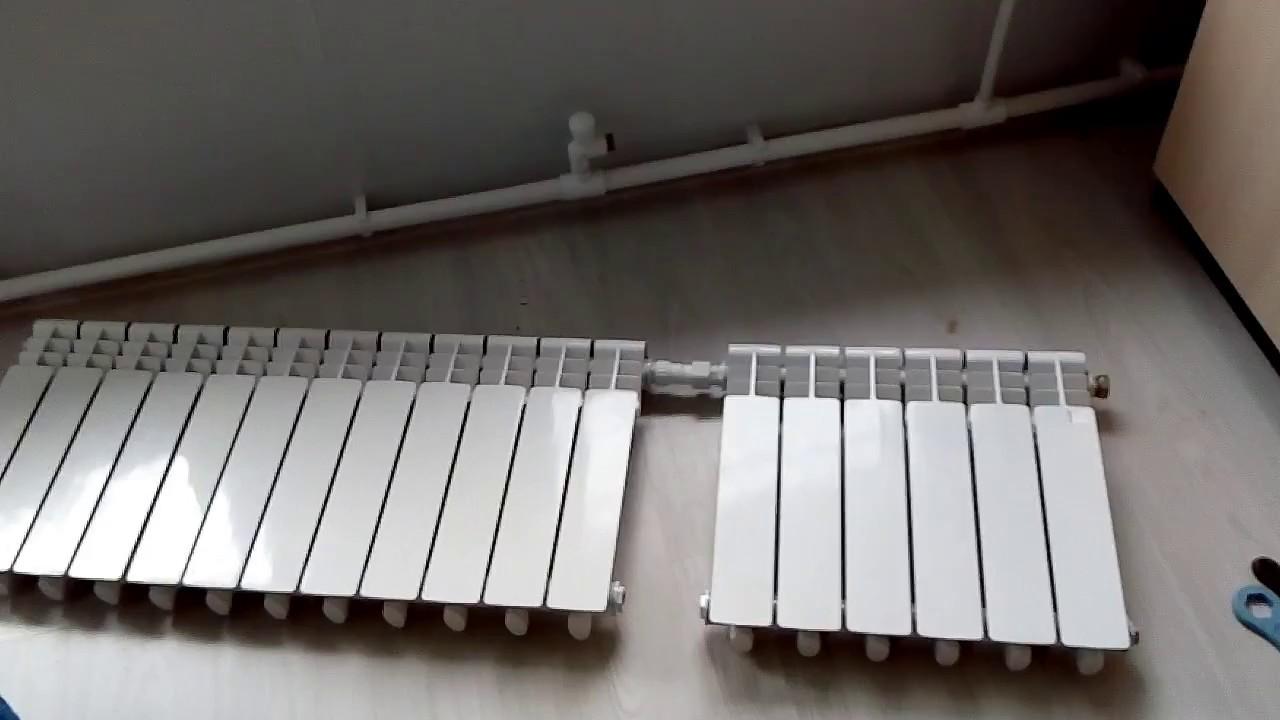

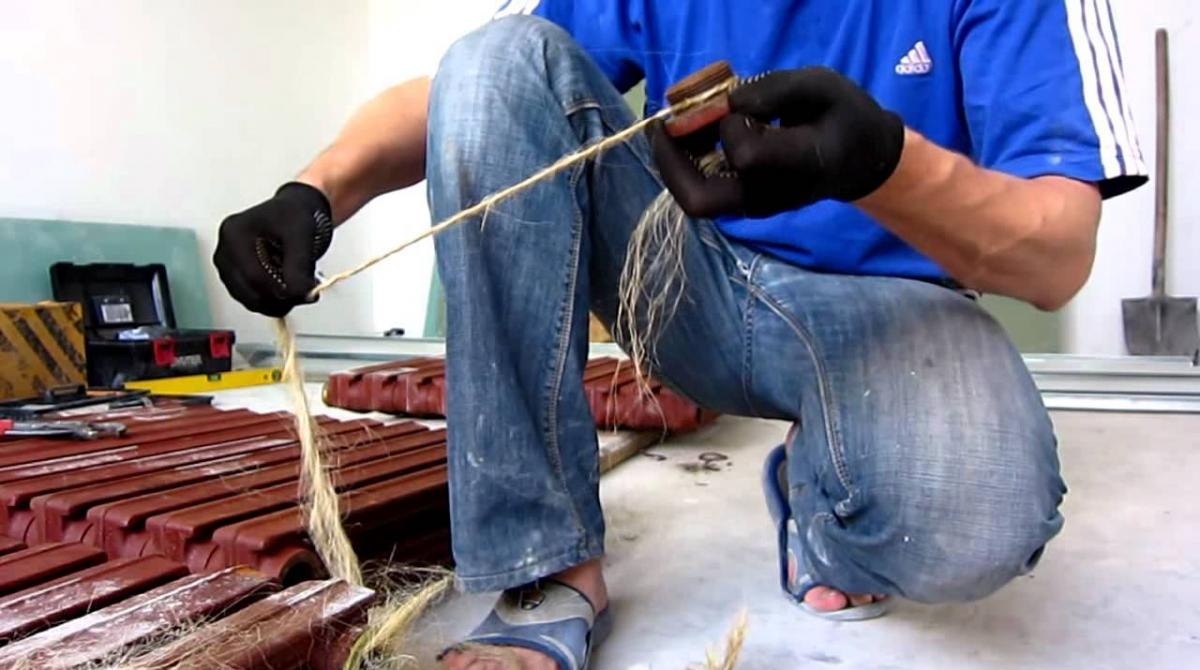

Присоединение секций

С учетом размеров для подключения радиаторов отопления продолжаются дальнейшие работы. Важно подготовить качественные прокладки, предпочтительно паронитовые, так как они отличаются высокой прочностью и долговечностью. Необходимо проверить состояние ниппелей, резьбы и целостность гнезд; при наличии каких-либо дефектов элементы следует заменить. На поверхности не должно быть сколов, а нарезка должна быть ровной и полной.

Этапы подключения секций:

1. Уложите радиатор и заранее подготовленные секции на ровную поверхность.
2. Начните закручивать ниппели. Поскольку резьба двусторонняя, секции будут притягиваться друг к другу в процессе скручивания. Зная эту особенность, новичок сможет правильно снять секцию, а у опытных специалистов не возникнет никаких вопросов. Достаточно просто прокрутить ниппель в обратном направлении, и секции разъедутся.
3. После того как ниппели будут вставлены и зафиксированы, необходимо выполнить максимально плотное закручивание, сделав равное количество оборотов.

По завершении сборки обязательно проведите тестирование. Муфты для соединения радиаторов отопления и другие комплектующие должны быть высокого качества, так как это напрямую влияет на срок службы всей системы.

Важно! Количество оборотов должно быть одинаковым, иначе после монтажа могут возникнуть перекосы.

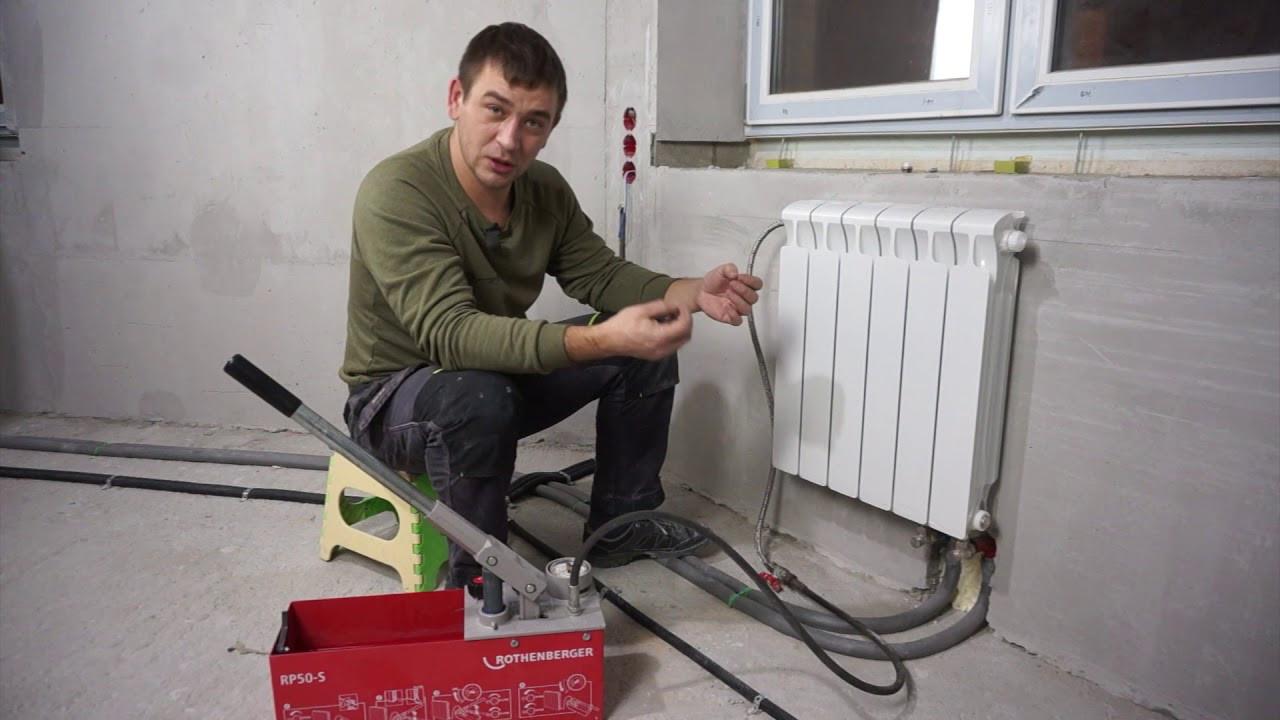

Как проверить соединение двух радиаторов отопления

Основной способ проверки корректности сборки системы своими силами – опрессовка. Для выполнения процедуры берут:

• кусок трубы ДУ-15;
• ниппель от автопокрышки;
• насос с манометром от автомобиля.

Ниппель нужно будет припаять на трубку, вставляемую внутрь радиатора. Для тестирования достаточно с применением насоса создать в секциях давление мощностью в 1 атм. Если при выходе воздушных масс из устройства нет свиста, действия были выполнены корректно, прокладки имеют высокое качество, а ниппели плотно закручены.

Важно! Хороший способ проверить герметичность конструкции – использовать подкрашенную воду либо мыльный раствор. Батарею заполняют жидкостью на несколько часов и смотрят, нет ли протечек.

Только после тщательного тестирования можно будет вернуть радиатор отопления на место. Соединение выполнять так, как нужно, с первого раза выходит не всегда, а эксплуатация неисправных радиаторов чревата серьезными проблемами. Если наращено было несколько секций, проверяют, выдержат текущие кронштейны массу нового радиатора или нет. При сомнениях лучше будет заменить кронштейны либо закрепить на стене держатель (он предотвратит срыв конструкции).

Собирать секции нужно так же, как снимать, но в обратной последовательности. Выполнять работы легко, достаточно иметь под рукой необходимый инструмент, комплектующие и приготовиться действовать согласно правилам. Нарушать тут инструкцию нельзя, например, отсутствие промывки радиатора до крепления новой секции чревато сокращением срока службы системы или недостаточно качественным отоплением.

Важно! Предельное число секций в любом радиаторе отопления – 16. Если их выходит больше, батарею разделяют надвое, потом делают доращивание.

Советы профессионалов

Если вы планируете установить большое количество секций, обязательно используйте кронштейны. В противном случае новый тяжелый радиатор может повредить уже существующие трубы и привести к аварийной ситуации.

Также стоит учесть несколько важных моментов:

1. Алюминиевые радиаторы не всегда совместимы с уже установленными. Модели, изготовленные с использованием экструдированной технологии, не подходят для таких соединений, так как имеют монолитную конструкцию.
2. Биметаллические радиаторы можно легко наращивать, благодаря их секционной конструкции.
3. При подключении собранного радиатора длину горизонтальной трубы следует уменьшить, обрезая ее болгаркой до нужного размера. В результате на конце трубопровода не останется резьбы.

Вы можете самостоятельно выполнить соединение, главное – следовать установленным правилам и не забывать о необходимости комплексного тестирования системы перед ее запуском.

Кроме того, установка кранов не является обязательной процедурой и осуществляется по желанию. Если для увеличения мощности устройства требуется установка одной секции, достаточно следовать стандартной инструкции.

Заключение

Соединить радиаторы отопления между собой можно в секционных конструкциях, литые такой возможности не предусматривают. Выполняют работы своими силами, обязательны предварительная подготовка и финальное тестирование. Опрессовку готовой батареи нужно делать обязательно, поскольку важно исключить протечки и другие дефекты системы. Если радиатор стал намного больше весить, заменяют кронштейны либо делают дополнительные фиксаторы на стенах. Заранее готовят инструмент и комплектующие материалы для выполнения работ. Нужно соблюдать ограничения по числу секций в одном радиаторе отопления – это 16 штук.

Частые ошибки при соединении радиаторов и как их избежать

При соединении секций радиаторов отопления важно учитывать множество факторов, чтобы избежать распространенных ошибок, которые могут привести к утечкам, снижению эффективности отопления и даже повреждению оборудования. Рассмотрим наиболее частые ошибки и способы их предотвращения.

1. Неправильный выбор прокладок и уплотнителей

Одной из самых распространенных ошибок является использование неподходящих прокладок и уплотнителей. Это может привести к утечкам и снижению давления в системе. Для соединения секций радиаторов рекомендуется использовать только те материалы, которые рекомендованы производителем. Например, резиновые или фторопластовые прокладки обеспечивают надежное уплотнение и долговечность.

2. Неправильная затяжка соединений

Затягивание соединений слишком сильно или, наоборот, недостаточно может привести к проблемам. Слишком сильная затяжка может повредить резьбу или прокладку, а недостаточная затяжка приведет к утечкам. Рекомендуется использовать динамометрический ключ для точного контроля силы затяжки, следуя рекомендациям производителя.

3. Игнорирование необходимости подготовки поверхности

Перед соединением секций радиаторов необходимо тщательно подготовить поверхности. Наличие грязи, ржавчины или старых уплотнителей может привести к плохому контакту и утечкам. Рекомендуется очистить резьбовые соединения и использовать специальные средства для обработки, чтобы обеспечить надежное уплотнение.

4. Неправильная установка радиатора

Ошибки в установке радиатора также могут стать причиной проблем. Например, неправильный угол наклона радиатора может привести к образованию воздушных пробок, что снизит эффективность отопления. Радиатор должен быть установлен с небольшим наклоном в сторону обратного трубопровода для обеспечения свободного выхода воздуха.

5. Пренебрежение проверкой системы после установки

После завершения установки радиаторов необходимо провести проверку системы на наличие утечек. Это можно сделать, запустив систему и внимательно осмотрев все соединения. Если обнаружены утечки, их следует устранить до того, как система будет запущена в эксплуатацию. Регулярная проверка состояния соединений также поможет избежать проблем в будущем.

6. Неправильный выбор схемы подключения

Существует несколько схем подключения радиаторов, и выбор неправильной может снизить эффективность отопления. Наиболее распространенные схемы – это однотрубная и двухтрубная. Важно учитывать особенности вашего помещения и системы отопления при выборе схемы. Например, двухтрубная система обеспечивает более равномерное распределение тепла, в то время как однотрубная может быть проще в установке, но менее эффективна.

Избегая этих распространенных ошибок, вы сможете обеспечить надежное и эффективное соединение секций радиаторов отопления, что в свою очередь повысит комфорт в вашем доме и продлит срок службы оборудования.

Вопрос-ответ

Самая эффективная схема подключения радиаторов отопления?

Диагональная схема подключения. Наиболее эффективным по теплоотдаче считается диагональное подключение. В этой схеме прямая труба подключается к верхнему патрубку с одной стороны радиатора, а обратная — к нижнему патрубку с его другой стороны.

Как соединяются радиаторы отопления между собой?

При ее монтаже радиаторы соединяются между собой параллельно, а циркуляция теплоносителя осуществляется по двум контурам. По прямому трубопроводу нагретая рабочая среда подводится к батарее, а по обратному происходит отток остывшей воды к отопительному котлу.

Сколько радиаторов можно повесить на одну ветку?

Диаметры труб для системы отопления: двухтрубка, основной лежак из 25 полипропилена, либо 20 металлопластика, если количество радиаторов не превышает 8 шт. Коллекторная, лучевка 16-й металлопластик, на одну ветку не рекомендуется устанавливать более двух радиаторов.

При какой схеме подключения радиатора самая высокая теплоотдача?

Диагональное подсоединение. При такой схеме труба с горячей водой и отвод подсоединяются с противоположных сторон батареи, по диагонали. Так обеспечивается наилучшая теплоотдача с КПД до 100%. Эта схема рекомендуется для самых длинных панельных и многосекционных радиаторов.

Советы

СОВЕТ №1

Перед началом соединения секций радиаторов отопления, обязательно ознакомьтесь с инструкцией производителя. Это поможет избежать ошибок и гарантирует правильную сборку, соответствующую характеристикам вашего радиатора.

СОВЕТ №2

Используйте качественные уплотнительные материалы, такие как фум-лента или специальные уплотнители, чтобы предотвратить утечки. Это особенно важно при соединении секций, так как даже небольшая утечка может привести к значительным проблемам.

СОВЕТ №3

При выборе схемы соединения секций (последовательное или параллельное) учитывайте особенности вашей системы отопления и планировку помещения. Правильный выбор схемы обеспечит равномерное распределение тепла и повысит эффективность работы радиаторов.

СОВЕТ №4

Не забывайте о необходимости проверки системы на герметичность после завершения монтажа. Прокачайте систему и внимательно следите за соединениями на наличие утечек, чтобы убедиться в надежности вашей работы.
