Угловые печи с барбекю и мангалом из кирпича: чертежи и фотографии

Угловые печи с барбекю и мангалом из кирпича становятся популярными среди владельцев загородных участков благодаря своей функциональности и эстетике. В статье рассмотрим проекты угловых мангалов, их размеры и порядовку, а также предоставим чертежи и фотографии для визуализации вашего комплекса. Узнаете, как рассчитать количество материалов и какие этапы строительства учесть для создания уголка для отдыха и кулинарии своими руками. Эта информация будет полезна как опытным мастерам, так и новичкам, желающим реализовать свои идеи в строительстве.

Проекты, чертежи и размеры угловых печей-барбекю с казаном, мангалом из кирпича

Перед началом строительства зоны для барбекю необходимо подготовить эскиз и чертеж, а также произвести расчет необходимых строительных материалов. Угловой мангал из кирпича часто устанавливают в беседке. На представленном ниже изображении видно, как барбекю органично вписывается в общий облик дачного участка.

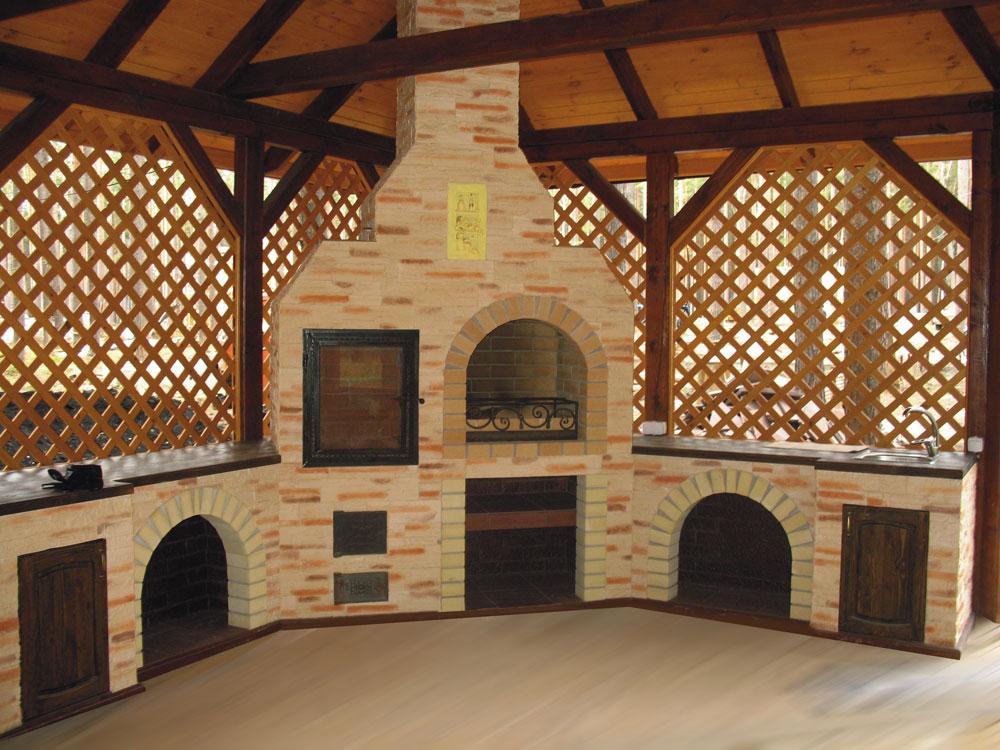

Разнообразие конструкций угловых барбекю из кирпича можно увидеть на чертежах и фотографиях. Для обустройства этой зоны требуется возведение фундамента, для которого также создается чертеж.

При проектировании важно учитывать размеры конструкции, стиль, а также наличие подводки воды и системы стока. В непосредственной близости от печного комплекса не должны находиться жилые дома, хозяйственные постройки и деревья.

Важно! Печь для барбекю следует размещать на расстоянии не менее 6 метров от жилых зданий, так как дым может накапливаться в помещениях и оседать на стенах, что может привести к возникновению аллергических или астматических заболеваний.

Тщательная проработка дачного участка поможет определить, правильно ли выбрано место для зоны отдыха. Печь выделяет дым, поэтому ее нельзя располагать рядом с легковоспламеняющимися объектами.

При детальной проработке проекта учитываются размеры зоны отдыха, габариты угловой печи, а также высота и ширина рабочей поверхности. Обычно высота барбекю с вытяжкой составляет 2,5 метра. Длина жаровни для мангала варьируется от 80 до 100 см, а длина открытой печи для казана — от 60 до 80 см. Размеры коптильного шкафа зависят от предпочтений владельца, но обычно его длина составляет 60-100 см, глубина — 60 см, а высота — не более 1,2 метра.

Определившись с размерами кухонной зоны, можно переходить к проектированию декоративных элементов. Над жаровней устанавливают арку, а вытяжку оформляют в кожух. Рабочую поверхность украшают декоративными полочками и трубами.

Эксперты в области ландшафтного дизайна и строительства отмечают растущую популярность угловых печей с барбекю и мангалом из кирпича. Такие конструкции не только функциональны, но и эстетически привлекательны, гармонично вписываясь в любой ландшафт. Чертежи, которые можно найти в специализированных изданиях и на строительных сайтах, помогают создать индивидуальный проект, учитывающий особенности участка и предпочтения владельца. Фотографии готовых проектов вдохновляют на реализацию собственных идей, демонстрируя разнообразие стилей и отделки. Кроме того, кирпич обеспечивает долговечность и устойчивость к внешним воздействиям, что делает такие печи идеальным выбором для дач и загородных домов. Эксперты рекомендуют тщательно продумывать расположение и дизайн, чтобы создать комфортное пространство для отдыха и приготовления пищи на свежем воздухе.

https://youtube.com/watch?v=y6iC5Bva_ZA

Какие инструменты и материалы потребуются

Чтобы соорудить угловой кирпичный мангал, по чертежу составляют список необходимых инструментов и материалов. Для строительства печи потребуются:

• жаропрочный кирпич;
• цемент, глина, песок;
• арматура;
• решетки;
• колосники;
• дверки для топки, зольника и коптильного шкафа;
• поддон.
• молоток,
• лопата;
• шнур;
• мастерок;
• кирка;
• уровень;
• болгарка.

Интересные факты

Вот несколько интересных фактов о угловых печах с барбекю и мангалом из кирпича:

1. Эстетика и функциональность: Угловые печи с барбекю и мангалом из кирпича не только служат для приготовления пищи, но и становятся стильным элементом ландшафтного дизайна. Их можно оформить в различных стилях — от классического до современного, что позволяет гармонично вписать их в любой двор или сад.

2. Энергоэффективность: Кирпичные печи обладают отличными теплоизоляционными свойствами. Они могут долго сохранять тепло, что позволяет готовить еду даже после того, как огонь погас. Это делает их более экономичными по сравнению с металлическими мангалами, которые быстро остывают.

3. Индивидуальные проекты: Существует множество чертежей и проектов угловых печей, которые можно адаптировать под конкретные размеры и требования участка. Это позволяет владельцам создавать уникальные конструкции, учитывающие их предпочтения в дизайне и функциональности, включая дополнительные элементы, такие как столешницы, полки и даже мойки.

Из какого кирпича лучше строить печь

При создании кирпичного мангала своими руками используются два типа материалов: огнеупорный и облицовочный. Огнеупорный кирпич предназначен для формирования топки и жаровни, в то время как облицовочный кирпич служит для внешней декоративной отделки. Огнеупорный кирпич укладывается на глиняный раствор, а облицовочный – на цементный.

Расчет материала

Для расчета материала для строительства угловой зоны барбекю из кирпича просчитывают по схеме размер будущей печи. Также учитывают ширину кладки в 1, 1,5 или два кирпича. Размер стандартного материала 250*120*65 мм.

По схеме-порядовке определяют общее количество кирпичей в каждом уровне. Затем складывают значения в общее количество.

Требования к месту строительства барбекю

Для установки углового мангала из кирпича на даче рекомендуется выбирать участок на ровной поверхности. Важно учитывать направление ветра, чтобы дым не попадал в жилые помещения. Основные рекомендации по выбору места для строительства угловой барбекю-печи:

• выбирайте ровную, защищённую от сквозняков и сильных порывов ветра территорию;
• устанавливайте мангал на безопасном расстоянии от деревянных строений, деревьев и кустарников;
• обеспечьте достаточное пространство, чтобы рядом с печью можно было разместить обеденную зону.

Чаще всего угловой мангал располагают рядом с летней кухней или беседкой. Минимальные размеры для установки печи составляют 2 на 3 метра.

Как сделать угловой комплекс барбекю с мангалом, казаном и коптильней из кирпича своими руками

Чтобы конструкция получилась красивой и надежной, следует поэтапно положить угловой кирпичный барбекю. Порядок проведения работ:

1. Обустройство фундамента.
2. Возведение топки.
3. Установка дверок зольника и топливника.
4. Кладка по схеме-порядовке.
5. Возведение жаровни.
6. Обустройство дымоотвода.
7. Облицовка цоколя и декоративные работы.

Чтобы подогнать фигурные элементы кирпича, наносят разметку и аккуратно отрезают болгаркой.

Фундамент

Кирпичные конструкции обладают значительным весом, поэтому для них требуется надежное основание. На участке выполняется разметка, добавляя по 20 см с каждой стороны. Затем выкапывается траншея глубиной 50 см.

Создается песчано-гравийная подушка, после чего укладывается арматурная сетка. Далее производится заливка бетона. Для приготовления раствора используется цемент и песок в пропорции 1:3. Бетон будет достигать своей прочности в течение трех недель.

Важно! Чтобы избежать появления трещин в бетоне, его следует ежедневно увлажнять и накрывать полиэтиленовой пленкой.

Раствор для кладки

При возведении угловой печи барбекю применяют два вида растворов: цементно-песчаный и глиняно-песчаный. Для кладки облицовочного кирпича нужен бетон, который готовят из цемента, песка и гашеной извести в пропорции 1:3:1. Для кладки огнеупорного кирпича подойдет раствор из глины и песка, который готовят в соотношении 3:1.

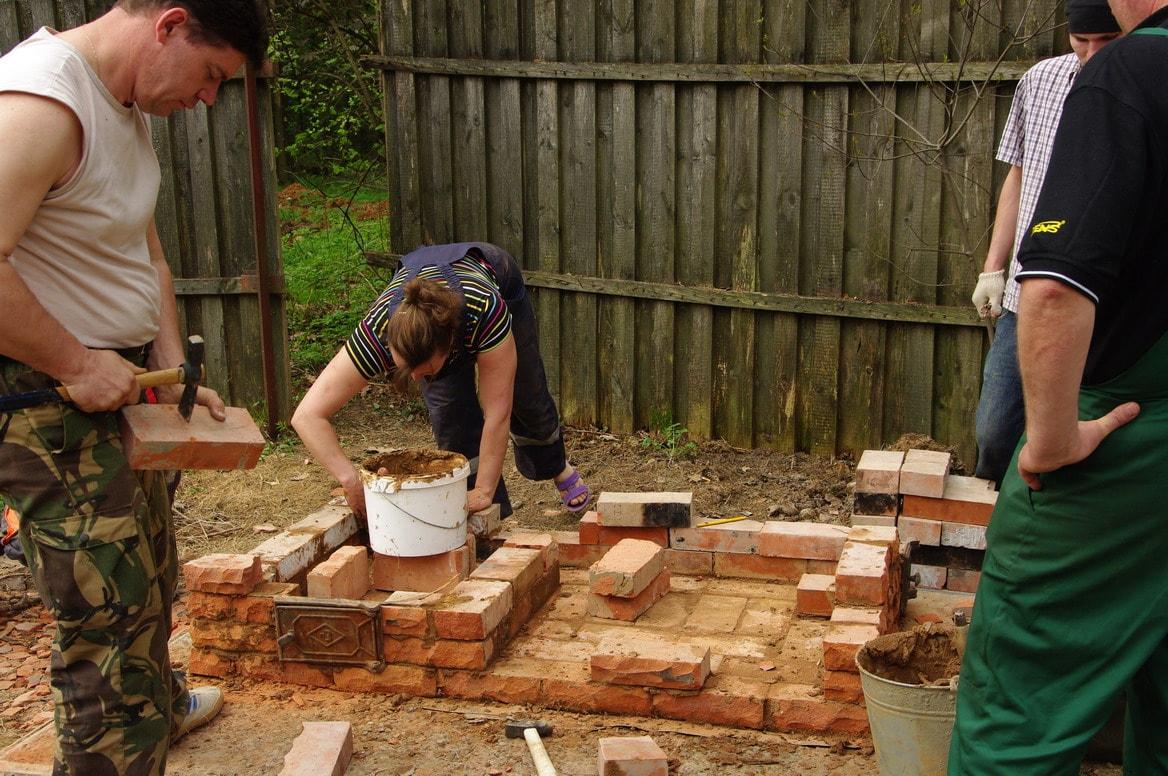

Топка

Топливник углового мангала, расположенного в закрытых беседках, устанавливают на гидроизоляционный слой, который располагается между фундаментом и кирпичной кладкой. В соответствии с проектом создаются колонны-перегородки, разделяющие топливник, дровник и другие элементы рабочей зоны.

Оставшийся раствор, образовавшийся в швах, аккуратно распределяют по стыкам, а излишки удаляют. Топка возводится до нужной высоты, после чего начинается установка дверок.

Параллельно с возведением топки строятся стенки соседних отсеков, таких как дровник и шкаф. Для отделения дровника укладывается лист оцинкованного металла, который затем укрепляется кирпичной кладкой по всему периметру.

Установка дверок

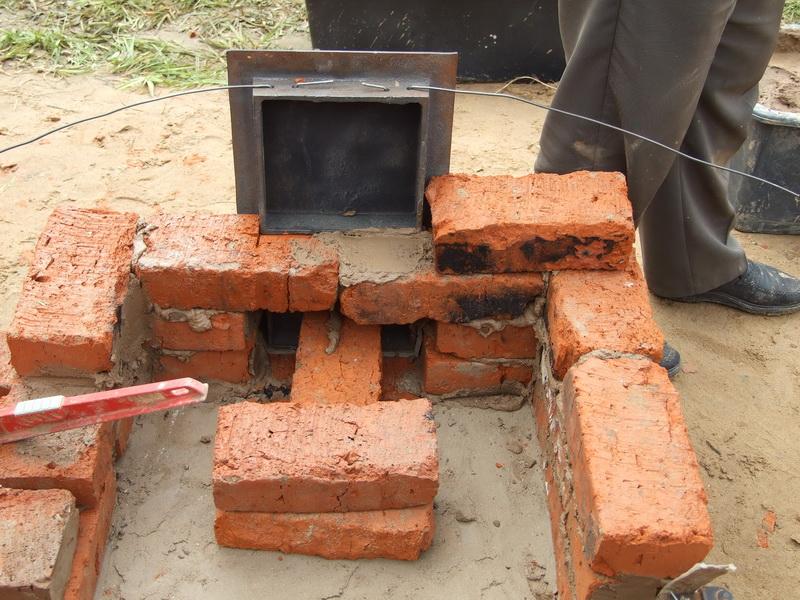

Чтобы дверки держались прочно и надежно, в места крепления протягивают стальной прут сечением 3 мм. Проволоку вдевают в отверстия и оставляют усы примерно на 30-50 см.

Проволоку изгибают и укладывают на кирпичи между кладками. Так дверки будут прочно держаться в кладочных швах между рядами.

Особенности кирпичной кладки

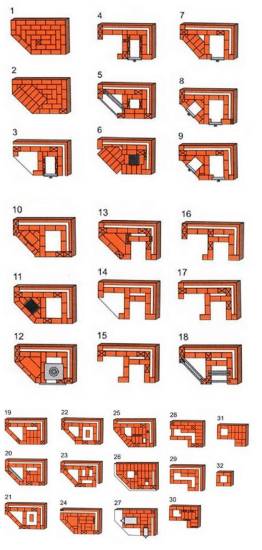

Чтобы мангал, печь и коптильня приносили только удовольствие, важно строить их согласно схеме-порядовке углового барбекю из кирпича. Чертежи для кладки помогут создать прочную конструкцию. Следуя всем рекомендациям, вы обеспечите правильную работу печи, отличную тягу и вкусно приготовленные блюда.

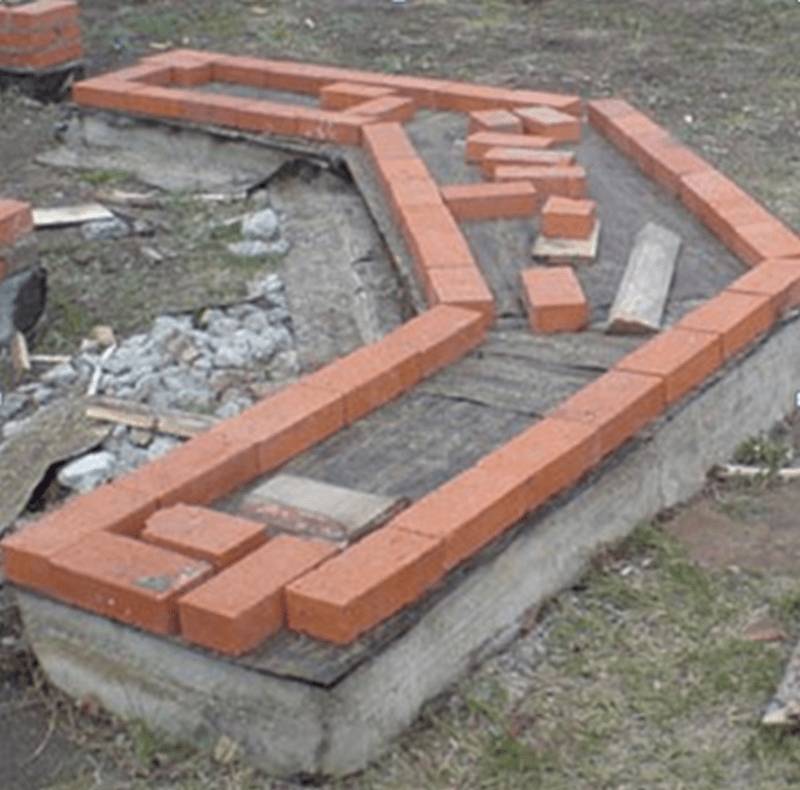

Вся зона для мангала может быть построена либо по отдельным функциональным элементам, либо с использованием общей кладки по рядам. Сначала укладывают 2-3 ряда, затем измеряют высоту зольника и устанавливают колосниковую решетку. После этого обустраивают топку.

Перед началом работ в зоне барбекю кирпич необходимо замочить. Поскольку он пористый, он активно впитывает влагу, и для экономии раствора рекомендуется использовать его в мокром состоянии.

Строительство угловых печей, мангалов и барбекю должно осуществляться по следующим правилам:

• жаровню и топку следует возводить исключительно из огнеупорного кирпича;
• для этих элементов печи используют жаростойкую смесь или глиняно-песчаный раствор;
• конструкцию строят из облицовочного керамического кирпича;
• между огнеупорным и декоративным материалом укладывают кладочный шов толщиной 8-13 мм или прокладывают асбестовую плиту, тщательно заделывая края раствором;
• в угловой мангал устанавливают топку специальной формы.

Жаровня

Жаровню для мангала устанавливают на лист металла или металлический уголок, поверх которого выкладывают поперек кирпичи и укрепляют ряд кладкой. На печь под казан устанавливают варочную чугунную плиту.

После обустройства жаровни приступают к возведению дымоотвода. Чтобы организовать дымоходный канал, кирпичи поочередно сдвигают в последующих рядах.

https://youtube.com/watch?v=sF5ifyPw3M4

Цоколь

Оформление нижнего уровня рабочей поверхности можно осуществить дополнительно, если конструкция не была возведена из облицовочного кирпича. Фасады и боковые стороны можно оформить под дикий камень или создать эффект древесной текстуры с помощью арт-бетона.

Для приготовления цементного раствора для декорирования следует использовать соотношение: одна часть цемента и две части песка. Для повышения пластичности смеси рекомендуется добавить одну чайную ложку жидкого мыла.

Заключение

Угловой мангал из кирпича – функциональная конструкция, которая позволяет значительно сэкономить место на участке. Его внешний вид улучшает экстерьер. Множество готовых проектов позволяет скомбинировать индивидуальную конструкцию.

https://youtube.com/watch?v=0z_Xjnd040A

Уход и обслуживание угловых печей-барбекю из кирпича

Угловые печи-барбекю из кирпича требуют регулярного ухода и обслуживания для обеспечения их долговечности и функциональности. Правильный уход не только продлевает срок службы конструкции, но и способствует улучшению качества приготовления пищи. Рассмотрим основные аспекты, на которые стоит обратить внимание.

1. Очистка печи

После каждого использования угловой печи-барбекю необходимо проводить очистку. Удаление остатков пищи, жира и золы поможет предотвратить появление неприятных запахов и загрязнений. Для этого можно использовать металлические щетки и специальные чистящие средства, предназначенные для кирпичных поверхностей. Важно не использовать абразивные материалы, которые могут повредить кирпич.

2. Проверка состояния кирпича

Регулярно осматривайте кирпичную кладку на наличие трещин, сколов или других повреждений. Если вы заметили какие-либо дефекты, их следует устранить как можно скорее. Для ремонта можно использовать специальный раствор для кирпичной кладки, который обеспечит надежное соединение и защиту от влаги.

3. Уход за дымоходом

Дымоход угловой печи-барбекю также требует внимания. Необходимо регулярно очищать его от сажи и копоти, чтобы избежать засоров и обеспечить правильную тягу. Для этого можно использовать специальные щетки для дымоходов. Рекомендуется проводить такую очистку не реже одного раза в год, а в случае интенсивного использования — чаще.

4. Защита от влаги

Кирпичные печи-барбекю подвержены воздействию атмосферных условий, поэтому важно защитить их от влаги. Для этого можно использовать водоотталкивающие составы, которые проникают в поры кирпича и предотвращают его разрушение. Также стоит позаботиться о крыше или навесе, чтобы защитить печь от дождя и снега.

5. Подготовка к зимнему сезону

Если вы планируете не использовать угловую печь-барбекю зимой, рекомендуется провести подготовительные работы. Очистите печь от остатков пищи и золы, закройте дымоход, чтобы предотвратить попадание влаги и снега внутрь. Также можно накрыть печь защитным чехлом, чтобы минимизировать воздействие неблагоприятных погодных условий.

6. Регулярное обслуживание

Кроме ежедневного ухода, стоит проводить плановое обслуживание печи-барбекю. Это включает в себя проверку всех элементов конструкции, таких как решетки, дверцы и механизмы открывания. При необходимости замените изношенные детали, чтобы обеспечить безопасность и комфорт при использовании.

Соблюдение этих простых рекомендаций поможет вам сохранить угловую печь-барбекю из кирпича в отличном состоянии на долгие годы, обеспечивая вкусные и ароматные блюда для вас и ваших гостей.

Вопрос-ответ

Сколько кирпичей нужно для печи барбекю?

Для классической барбекю средних размеров понадобится около 200 кирпичей, песок, цемент, щебень, около 8 ведер глины, а также примерно 15 газосиликатных блоков. Инструменты используются привычные для каменщика, такие как отвес, уровень, кельма (мастерок), шпатели и т. д.

Сколько стоит барбекю комплекс из кирпича?

Цена 270 000 руб. Комплекс барбекю из кирпича.

Советы

СОВЕТ №1

Перед началом строительства угловой печи с барбекю и мангалом, тщательно изучите чертежи и схемы. Это поможет вам понять все этапы работы и избежать ошибок в процессе строительства. Обратите внимание на размеры и пропорции, чтобы ваша конструкция была не только функциональной, но и эстетически привлекательной.

СОВЕТ №2

Выбирайте качественные материалы для строительства. Кирпичи должны быть огнеупорными и устойчивыми к воздействию высоких температур. Также позаботьтесь о хорошем качестве раствора, чтобы обеспечить долговечность и надежность вашей печи.

СОВЕТ №3

Не забывайте о вентиляции и дымоходе. Правильная система вентиляции обеспечит эффективное удаление дыма и предотвратит накопление угарного газа. Убедитесь, что дымоход расположен на нужной высоте и имеет достаточный диаметр для оптимальной работы печи.

СОВЕТ №4

Подумайте о дополнительных функциях, таких как столешницы для подготовки пищи или полки для хранения угля и инструментов. Это сделает вашу угловую печь более удобной в использовании и повысит ее функциональность.
