Установка биметаллических радиаторов: монтаж своими руками, как подключить

Установка биметаллических радиаторов отопления — ключевой этап для создания комфортного климата в доме или квартире. В этой статье мы рассмотрим, как самостоятельно подключить биметаллические батареи, какие инструменты понадобятся и какие схемы монтажа существуют для однотрубных и двухтрубных систем. Правильный монтаж радиаторов обеспечит эффективное отопление и поможет избежать проблем, таких как утечки или неравномерный прогрев помещений.

Особенности монтажа биметаллических радиаторов отопления

При выборе батарей важно учитывать их мощность для каждой отдельной комнаты. При этом необходимо принимать во внимание такие факторы, как площадь помещения, высота потолков, теплопроводность стен и другие аспекты. Мощность радиатора определяется количеством и размерами его секций. Например, чугунные батареи имеют секционную конструкцию, что позволяет при необходимости корректировать количество секций, если в процессе расчетов были допущены ошибки.

При установке биметаллических радиаторов следует учитывать особенности их конструкции. Эти устройства могут быть как секционными, так и цельными. В случае секционных радиаторов возможно изменение количества секций, в то время как цельные модели не позволяют такой гибкости. Если отопительный прибор выбран неправильно по мощности, его придется заменять целиком.

Рекомендуемая мощность отопительного прибора составляет 1 кВт на 10 м². Информация о параметрах каждой батареи указана в техническом паспорте, предоставляемом производителем.

Биметаллические радиаторы поставляются с защитной пленкой, что также влияет на процесс установки. Удалять упаковку не следует до завершения подключения, так как пленка защищает окрашенные поверхности секций от повреждений.

Если радиатор устанавливается под подоконником, его следует разместить по центру относительно оконного проема. Все батареи, входящие в одну систему отопления, должны быть установлены на одном уровне. Корпус биметаллического радиатора имеет специальную форму, которая способствует улучшению конвекции воздуха. Для достижения максимальной теплоотдачи радиатор необходимо устанавливать с учетом следующих зазоров:

• от верхнего края до подоконника – от 8 до 12 см;
• от нижнего края до пола – 10 см;
• от задней стенки до стены – от 3 до 5 см.

Соблюдение этих зазоров обеспечивает хорошую конвекцию. Важно помнить, что поднимать радиатор слишком высоко от пола нецелесообразно, так как это не улучшит конвекцию. Высокое расположение может привести к значительной разнице температур между нижней и верхней частями помещения.

Эксперты в области отопления отмечают, что установка биметаллических радиаторов может быть выполнена самостоятельно, если следовать определенным рекомендациям. Во-первых, важно правильно выбрать место для монтажа, учитывая расположение окон и источников тепла. При подключении радиаторов необходимо учитывать тип системы отопления: однотрубную или двухтрубную. Специалисты советуют использовать качественные фитинги и прокладки, чтобы избежать утечек.

При установке следует обратить внимание на уровень и вертикальность радиатора, что обеспечит равномерное распределение тепла. Также важно правильно настроить термостатические клапаны, чтобы оптимизировать потребление энергии. В случае сомнений в своих силах, эксперты рекомендуют обратиться к профессионалам, чтобы избежать возможных ошибок, которые могут привести к серьезным последствиям.

https://youtube.com/watch?v=8TTKFVNdk2w

Что нужно для установки биметаллического радиатора

В комплекте с батареей поставляют все необходимые элементы для монтажа. Хозяину важно иметь стандартный набор слесарского инструмента.

Так как монтаж начинается с нанесения разметки под кронштейны, то в первую очередь понадобится карандаш или маркер. Горизонтальность проверяют уровнем, зазоры от препятствий выставляют с помощью линейки или рулетки. Для сверления отверстий под кронштейны используют ударную электродрель или перфоратор с функцией сверления.

Непосредственно для подключения биметаллических радиаторов отопления к центральному отоплению или домашней автономной системе потребуется набор ключей и подмотка для резьбы из льна или фум-ленты. В зависимости от того, какими трубами предполагается подключение, потребуется дополнительное оборудование. Если отопление из пластиковых труб, нужен специальный паяльник. Металлический трубопровод сваривают газосваркой или электросваркой.

Интересные факты

Вот несколько интересных фактов о установке биметаллических радиаторов и их подключении:

1. Эффективность теплоотдачи: Биметаллические радиаторы сочетают в себе свойства алюминия и стали, что позволяет им быстро нагреваться и эффективно передавать тепло в помещение. Они могут работать при высоком давлении и температуре, что делает их идеальными для многоквартирных домов с централизованным отоплением.

2. Монтаж без профессионалов: Установка биметаллических радиаторов может быть выполнена своими руками, если следовать пошаговым инструкциям. Важно правильно выбрать место для установки, учесть высоту от пола и расположение труб, а также использовать качественные соединительные элементы, чтобы избежать утечек.

3. Разнообразие подключений: Биметаллические радиаторы могут быть подключены различными способами: боковым, нижним или диагональным. Выбор способа подключения зависит от конкретной схемы отопления и планировки помещения. Правильный выбор подключения может значительно повысить эффективность работы радиатора и улучшить распределение тепла в комнате.

https://youtube.com/watch?v=6LKeNIkeEGI

Способы подключения биметаллических радиаторов

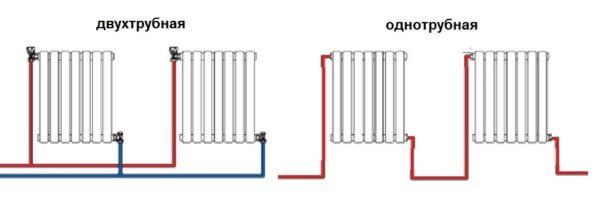

Системы отопления по количеству труб в контуре делятся на два типа: однотрубные и двухтрубные. Это определяет схему и способ подключения радиаторов. Также важно учитывать тип здания: одноэтажное или многоэтажное.

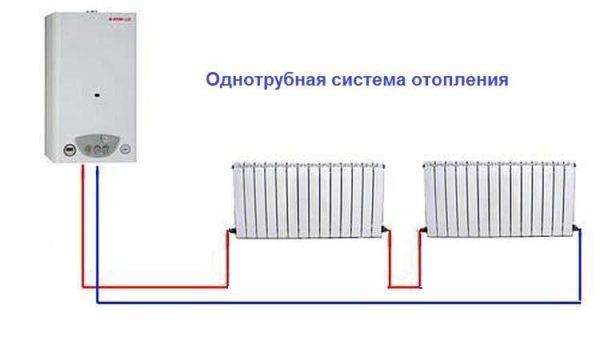

Подключение биметаллических радиаторов отопления при однотрубной системе

Самой выгодной в экономическом плане считается однотрубная система. Чаще такую разводку применяют для высотных зданий, но встречается она и в частных домах, где имеется закрытый тип отопления с принудительной циркуляцией. Биметаллические приборы в однотрубной системе подключены последовательно. Во время циркуляции теплоноситель проходит поочередно через каждый радиатор.

Слабой стороной однотрубной системы является разность температур. Из-за последовательного прохождения теплоносителя биметаллические крайние батареи на контуре всегда холоднее. Вторым минусом является невозможность выровнять нагрев каждого отопительного прибора. Если на биметаллическую батарею установить регулятор, из-за последовательного подключения при регулировке температура нагрева все равно будет изменяться во всей системе.

Подключение биметаллических радиаторов отопления при двухтрубной системе

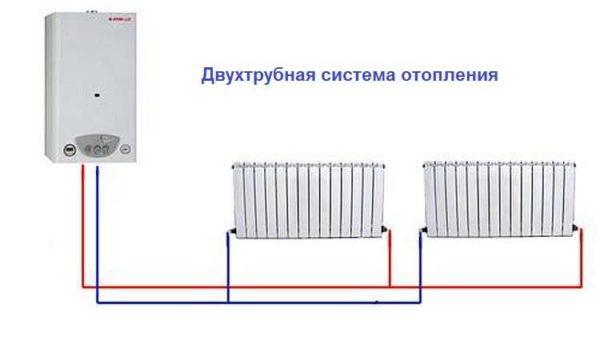

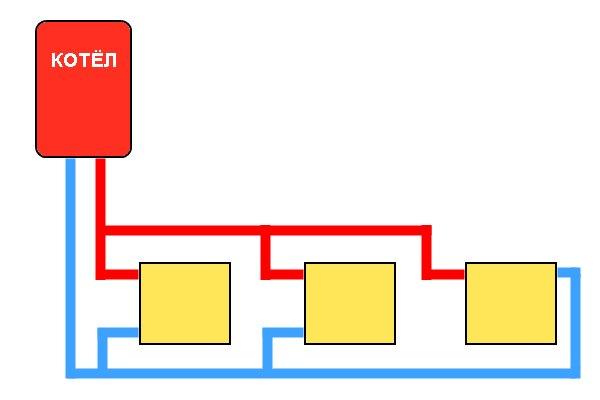

Из названия становится очевидным, что данная система включает две трубы: одну для подачи теплоносителя, другую — для обратки. Каждый биметаллический радиатор подключается параллельно, что позволяет обеспечить равномерное распределение теплоносителя с одинаковой температурой по всем батареям. Кроме того, каждый радиатор можно оснастить терморегулятором, что позволяет настраивать оптимальный уровень обогрева.

Недостатком такой системы является необходимость в большем количестве труб. Тем не менее, эффективность отопления в этом случае значительно выше. Кроме того, двухтрубная система в частном доме может функционировать с естественной циркуляцией без использования насоса. Важно лишь правильно установить уклоны трубопровода и радиаторов относительно котла.

Какая арматура нужна для монтажа биметаллических радиаторов

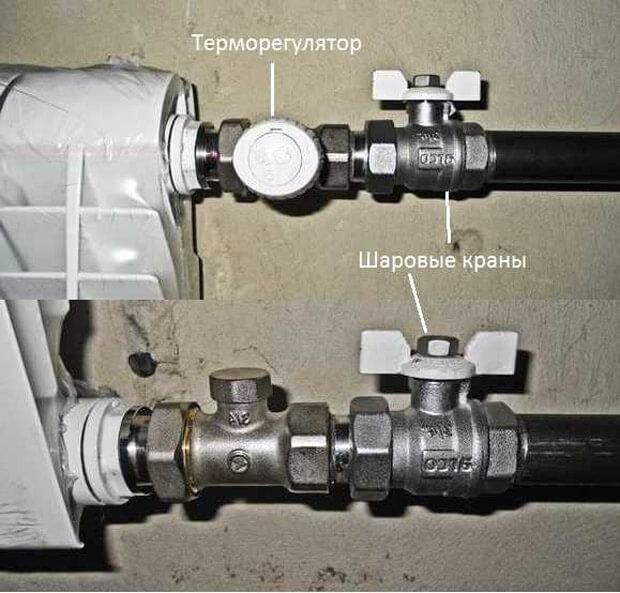

Для стандартного подключения понадобится набор торцевых пробок на коллекторы батареи с заглушками и резьбовым переходником для подсоединения труб. В обязательном порядке нужен кран Маевского, чтобы стравливать воздух. Подающую и отводящую трубу оптимально подключать к коллектору биметаллического прибора через запорную шаровую арматуру. Краны помогут безболезненно отсекать батарею от системы в случае ее поломки.

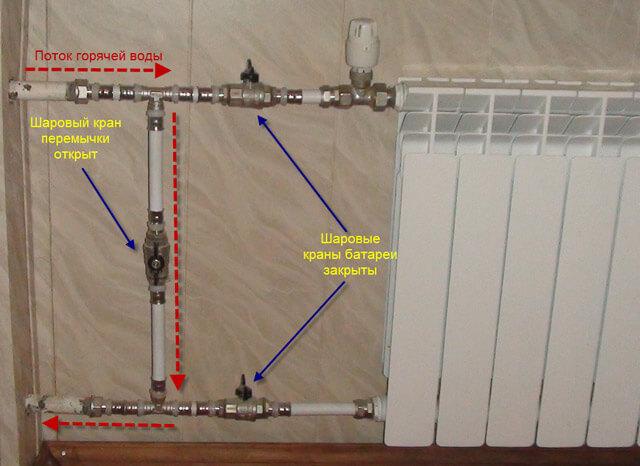

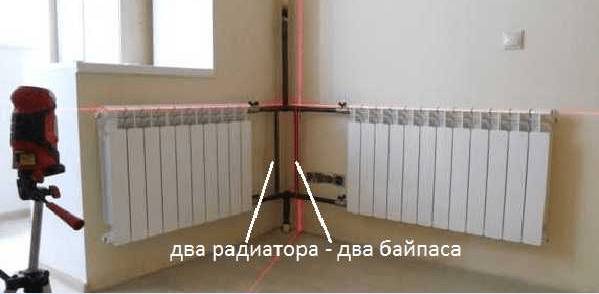

В зависимости от схемы разводки, может понадобиться третий шаровой кран, который ставят на перемычку – бойпас. Из дополнительной арматуры используют регулятор для изменения температуры нагрева батареи, но только в двухтрубной системе.

Если предполагается подключение биметаллических радиаторов к железным трубам полипропиленовыми отводками, понадобятся переходники с пластика на металл. В зависимости от используемой схемы, для подсоединения нужны тройники, уголки, разъемные муфты – «американки».

Совет! Использование «американок» при подключении биметаллических приборов обогрева позволяет легко отсоединять радиатор от системы без разрезания труб.

Схемы подключения биметаллических радиаторов отопления

Эффективность прогрева биметаллических радиаторов во многом определяется схемой их подключения к однотрубной или двухтрубной системе. Существует два основных типа подключения: нижнее и боковое. Нижнее подключение проще в реализации, однако его эффективность оставляет желать лучшего.

Обратите внимание! Разводка может быть как нижней, так и верхней. При нижней разводке одна или две трубы располагаются по полу. В случае верхней разводки подающая труба находится выше радиатора, а обратная труба, как правило, проходит по полу.

Нижнее подключение

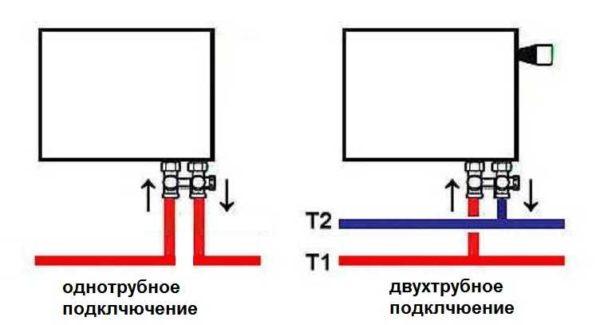

Для радиаторов с нижним подключением характерно наличие двух патрубков: входной – подача и выходной – обратка. Где из них какой, описано в инструкции прибора обогрева.

В однотрубной системе делают разрыв трубопровода для последовательного подсоединения к входному и выходному патрубку. В двухтрубной системе трубы контура остаются цельные, а патрубки подсоединяют врезкой тройников.

Боковое подключение

Наиболее распространенным вариантом является боковое подключение. В зависимости от схемы, трубы подводятся к определенным пробкам коллектора. Существует несколько подходов:

1. Диагональное подключение подходит для длинных радиаторов, состоящих более чем из 12 секций. Теплоноситель поступает сверху с одной стороны, проходит через всю биметаллическую батарею и выводится снизу с противоположной стороны устройства.
2. При одностороннем подключении подающая и отводящая трубы соединяются с пробками верхнего и нижнего коллектора, которые находятся на одной стороне радиатора. Эта схема удобна для многоквартирных зданий, где расположены стояки.
   Обратите внимание! Для одностороннего подключения рекомендуется использовать биметаллические батареи не более чем с 10 секциями, иначе крайние секции будут плохо прогреваться.
3. Седельное подключение применяется при нижней разводке труб. В однотрубной системе популярна схема «ленинградка», где подвод труб осуществляется только к боковым пробкам нижнего коллектора.

При боковом подключении обычно подающую трубу подключают к верхнему коллектору, а обратку – к нижнему. В принудительной системе с циркуляционным насосом возможно обратное подключение, однако это может снизить эффективность теплоотдачи.

На видео представлена установка биметаллических радиаторов отопления своими руками с целью достижения максимальной эффективности теплоотдачи:

https://youtube.com/watch?v=RZ0UJifz8aA

Правила установки биметаллических радиаторов

Для осуществления успешного монтажа биметаллического прибора обогрева, стоит придерживаться нескольких простых правил:

1. Во время обвязки радиатора нельзя прилагать большие усилия, иначе можно сорвать резьбу. Оптимально использовать динамометрический ключ, помогающий контролировать усилие.
2. Для подмотки используют фум-ленту или тонкий слой льна с промазкой герметиком. Краску применять нельзя, особенно, если теплоносителем используют антифриз. Толстым слоем сухой лен наматывать опасно, так как это приведет к появлению микротрещин на резьбе. Со временем проявится течь.
3. В цепочке обвязки шаровые краны всегда ставят на трубопровод. От запорной арматуры в сторону радиатора набирают комплектацию остальных элементов.
4. Биметаллическую батарею располагают горизонтально без перекосов. В противном случае появится воздушная пробка, которую невозможно удалить через кран Маевского.

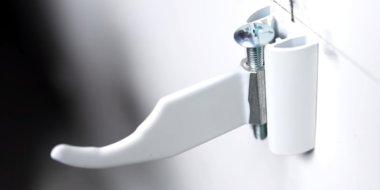

Биметаллические приборы обогрева легкие, но для подвешивания применяют минимум три кронштейна. Два элемента располагают у верхнего коллектора, а один – снизу.

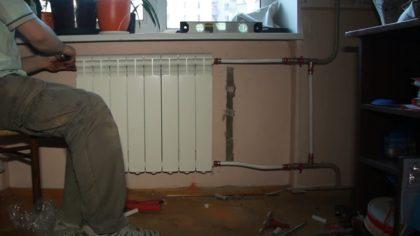

Как установить биметаллический радиатор отопления своими руками

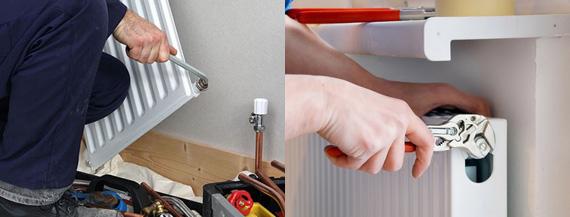

Принцип установки отопительного устройства в квартире и частном доме остается неизменным. Необходимо выполнить ряд стандартных шагов:

1. На стене с помощью уровня делают разметку. Затем сверлят отверстия и устанавливают кронштейны. Их количество зависит от длины радиатора: обычно требуется 3-4 крепежа, а если длина превышает 1,8 метра, то необходимо установить 6 кронштейнов.
2. Радиатор крепят на заранее установленные кронштейны. С помощью линейки проверяют расстояния от пола, подоконника и стены. Уровнем выравнивают биметаллический радиатор по горизонтали.
3. После того как биметаллический радиатор будет правильно установлен и надежно зафиксирован, можно переходить к его обвязке и подключению к системе отопления.

Чаще всего монтаж биметаллических радиаторов выполняется на полипропиленовые трубы или металлопластиковые. Если в квартире имеется старая разводка, то к металлическому трубопроводу батареи подключают с помощью отводов из пластиковых труб, при условии, что рабочее давление теплоносителя это позволяет.

Как подключить биметаллический радиатор отопления в квартире

В многоквартирном доме вся система отопления закольцована по одной схеме. Изменять ее нельзя, иначе может перестать греть весь стояк, проходящий через квартиры последующих этажей. Запрещено изменять диаметр труб.

Важным нюансом является наличие высокого давления в централизованной системе отопления. По этой причине часто невозможно использовать металлопластиковые и полипропиленовые трубы. Для подключения придется нанимать сварщика.

Как подключить биметаллический радиатор в частном доме

В частных домах отопительная система функционирует при низком давлении, что позволяет без труда применять пластиковые трубы. Схема подключения зависит от типа системы. В случае закрытой системы с принудительной циркуляцией можно использовать как однотрубный, так и двухтрубный методы, включая напольную разводку.

Если циркуляционный насос отсутствует, однотрубная система будет неэффективной. Для того чтобы теплоноситель мог естественно циркулировать, котел необходимо устанавливать ниже уровня радиаторов. Биметаллические радиаторы подключаются к двухтрубной системе с верхней разводкой подающей трубы, а обратная линия проходит по полу. При выборе схемы подключения можно использовать боковую одностороннюю или диагональную разводку.

Проверка работоспособности

По окончании монтажных работ проверяют работоспособность системы. Открыв кран Маевского, начинают заполнять радиатор чрез обратку. Для этого открывают шаровой кран на нижнем коллекторе. Когда весь воздух из батареи выйдет, струей потечет из крана Маевского вода, его перекрывают. Открывают второй шаровой кран на верхнем коллекторе.

Если в секциях не остался воздух, циркулирующий теплоноситель начнет их прогревать. Наличие холодных участков свидетельствует о воздушных пробках. Процедуру стравливания через кран Маевского повторяют до достижения положительного результата.

Заключение

Установка биметаллических радиаторов отопления не представляет особой сложности, если у вас есть хотя бы небольшой опыт работы с инструментами. Тем не менее, в многоквартирных домах может возникнуть трудность с перекрытием стояков. В таком случае стоит обратиться в управляющую компанию за помощью, чтобы избежать затопления соседей.

Устранение возможных проблем при установке биметаллических радиаторов

При установке биметаллических радиаторов могут возникнуть различные проблемы, которые могут повлиять на эффективность их работы и долговечность. Рассмотрим наиболее распространенные из них и способы их устранения.

1. Неправильный выбор места установки

Одной из первых проблем, с которой можно столкнуться, является неправильный выбор места для установки радиатора. Он должен находиться под окном, чтобы эффективно противостоять холодным потокам воздуха. Если радиатор установлен слишком близко к стене или мебели, это может привести к снижению теплоотдачи. Чтобы избежать этой проблемы, рекомендуется оставлять за радиатором минимум 5 см свободного пространства, а по бокам – по 10 см.

2. Неправильное подключение

Ошибки при подключении радиатора могут привести к его неэффективной работе. Важно следить за тем, чтобы подводящие трубы были правильно подключены к нижним или верхним патрубкам радиатора в зависимости от схемы подключения. Если радиатор подключен неправильно, это может вызвать воздушные пробки и неравномерный прогрев. Для устранения этой проблемы необходимо проверить схему подключения и, при необходимости, переподключить радиатор.

3. Воздушные пробки

Воздушные пробки – это распространенная проблема, которая может возникнуть после установки радиатора. Они мешают нормальному циркулированию теплоносителя, что приводит к снижению эффективности обогрева. Для устранения воздушных пробок необходимо использовать вентиль для спуска воздуха, который обычно находится на верхней части радиатора. Откройте вентиль с помощью специального ключа или отвертки, и дайте воздуху выйти, пока не начнет течь вода.

4. Утечки

Утечки могут возникнуть из-за некачественного соединения труб или повреждения резьбы. Чтобы предотвратить утечки, необходимо использовать качественные уплотнительные материалы, такие как фум-лента или пакля. Если утечка уже произошла, необходимо отключить радиатор от системы отопления, осмотреть соединения и, при необходимости, заменить поврежденные детали или заново уплотнить соединения.

5. Неправильный расчет мощности радиатора

Если радиатор не обеспечивает достаточного тепла, это может быть связано с неправильным расчетом его мощности. При выборе радиатора необходимо учитывать площадь отапливаемого помещения, высоту потолков и уровень теплоизоляции. Если радиатор недостаточно мощный, его следует заменить на более мощный или установить дополнительный радиатор.

6. Неправильная установка терморегуляторов

Если вы планируете установить терморегуляторы, важно правильно выбрать их тип и место установки. Неправильная установка может привести к неправильной работе системы отопления. Терморегуляторы должны быть установлены на стене, где нет прямого солнечного света и сквозняков, чтобы обеспечить точное измерение температуры в помещении.

Устранение этих проблем требует внимательности и аккуратности, но с правильным подходом и соблюдением рекомендаций, установка биметаллических радиаторов может пройти без осложнений, обеспечивая комфорт и тепло в вашем доме.

Вопрос-ответ

Самый эффективный способ подключения радиаторов?

Наиболее эффективным по теплоотдаче считается диагональное подключение. В этой схеме прямая труба подключается к верхнему патрубку с одной стороны радиатора, а обратная — к нижнему патрубку с его другой стороны.

Где какая резьба на биметаллических радиаторах?

Секции биметаллического радиатора соединяют между собой с помощью специального ниппеля (рис. 1). В каждой секции в верхнем и нижнем коллекторах изготавливают трубную резьбу в один дюйм. Для возможности скручивания секций в них делают с правой стороны правую резьбу, а с левой стороны – левую.

Почему нельзя ставить биметаллические радиаторы?

Даже если биметаллические радиаторы заявлены как прочные, внутри квартиры они могут дать течь на стыке секций или в местах соединения с трубой. Обычно причина — перепады давления в стояке. В реальности в домах оно может прыгать с 2 до 12 атмосфер, особенно в сезон опрессовки и запуска отопления.

Как определить, правое или левое подключение у радиатора?

Нижнее подключение – через отверстия снизу радиатора, боковое – через отверстия с боков радиатора. Существует три типа нижнего подключения: нижнее левое, нижнее правое и нижнее центральное.

Советы

СОВЕТ №1

Перед началом установки биметаллических радиаторов обязательно ознакомьтесь с инструкцией производителя. Это поможет вам понять особенности монтажа и подключения, а также избежать ошибок, которые могут привести к утечкам или снижению эффективности обогрева.

СОВЕТ №2

При выборе места для установки радиатора учитывайте, что он должен находиться под окном, чтобы эффективно компенсировать холодный воздух, поступающий с улицы. Также убедитесь, что радиатор не будет закрыт мебелью или шторами, чтобы обеспечить свободную циркуляцию теплого воздуха.

СОВЕТ №3

Перед подключением радиатора к системе отопления проверьте состояние труб и фитингов. Убедитесь, что нет коррозии или повреждений, которые могут привести к утечкам. При необходимости замените старые элементы на новые, чтобы избежать проблем в будущем.

СОВЕТ №4

Не забывайте про установку крана Маевского для сброса воздуха из радиатора. Это поможет избежать образования воздушных пробок, которые могут снизить эффективность обогрева. Регулярно проверяйте и при необходимости сбрасывайте воздух, особенно после установки нового радиатора.
