Вакуумные радиаторы: принцип работы, как установить своими руками

Вакуумные радиаторы становятся популярными в системах отопления благодаря высокой эффективности и экономичности. В статье рассмотрим принцип работы этих приборов, их виды, а также плюсы и минусы при выборе. Поделимся рекомендациями по установке вакуумных радиаторов своими руками, что поможет сэкономить на услугах специалистов и лучше понять работу вашей системы отопления. Эта информация будет полезна как новичкам, так и опытным пользователям, стремящимся оптимизировать свои отопительные системы.

Принцип работы вакуумного отопления

Чтобы разобраться в принципе функционирования вакуумного радиатора, стоит вспомнить основы физики, изученные в школе: при снижении давления кипение жидкости происходит при более низкой температуре. Например, на высоте 4000 метров, где атмосферное давление ниже, вода начинает кипеть уже при 85 °С, что означает, что для варки картошки потребуется значительно больше времени. Это свойство жидкостей, закипающих при пониженном давлении, стало основой работы вакуумной батареи.

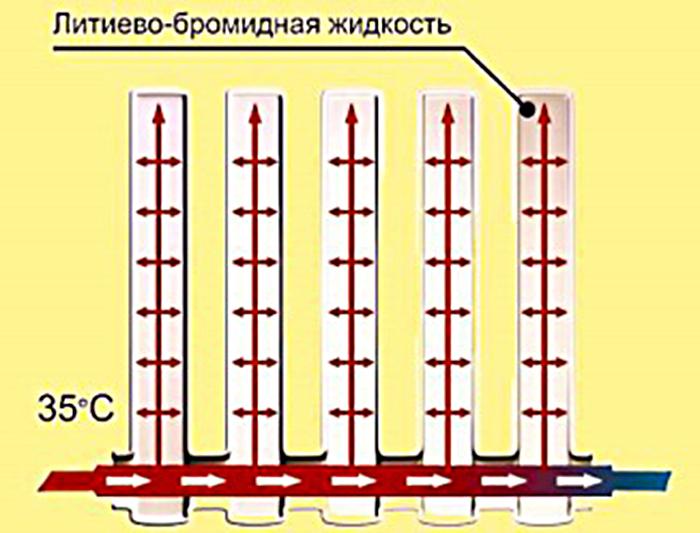

Устройство радиатора состоит из множества трубок: две горизонтальные и несколько вертикальных, которые соединяют верхнюю и нижнюю части. Верхняя труба закрыта с обеих сторон, а на концах нижней имеются специальные патрубки для подключения к системе отопления. Труба, по которой циркулирует теплоноситель, проходит через нижнюю часть радиатора. Внутреннее пространство устройства полностью герметично и заполнено небольшим объемом специальной жидкости. В нем поддерживается пониженное давление (хотя это не вакуум, но близко к нему). В качестве вторичного теплоносителя используется раствор литий-бромида или этанол (спирт). В каждой секции вакуумного радиатора содержится примерно 50 мл теплоносителя.

При пониженном давлении рабочая жидкость начинает кипеть при температуре 30-35 °С. Пары этой жидкости поднимаются по вертикальным трубкам, постепенно остывая и конденсируясь на внутренней поверхности стенок. Затем вторичный теплоноситель стекает вниз и вновь начинает нагреваться. В процессе конденсации, когда жидкость соприкасается с более холодной поверхностью труб, тепло передается на металл, а затем рассеивается в воздухе, тем самым обогревая помещение.

Наглядно о работе вакуумной батареи:

https://youtube.com/watch?v=ZA2rTINPR6I

Вакуумные радиаторы представляют собой инновационное решение для отопления, которое сочетает в себе высокую эффективность и экономию энергии. Эксперты отмечают, что принцип работы таких радиаторов основан на использовании вакуума, что минимизирует теплопотери и обеспечивает быстрое нагревание помещения. Установка вакуумных радиаторов может быть выполнена самостоятельно, однако важно учитывать несколько ключевых моментов. Во-первых, необходимо правильно выбрать место для установки, чтобы обеспечить оптимальную циркуляцию воздуха. Во-вторых, важно следовать инструкциям производителя, особенно в части подключения к системе отопления. Специалисты рекомендуют использовать качественные инструменты и материалы, чтобы избежать утечек и обеспечить надежность работы. Правильная установка и настройка вакуумных радиаторов позволят значительно повысить комфорт в доме и снизить затраты на отопление.

https://youtube.com/watch?v=n8Yp7zUaGYA

Плюсы и минусы вакуумных радиаторов отопления

Производители вакуумных радиаторов утверждают, что их продукция способна значительно снизить расходы на отопление, не ухудшив при этом уровень обогрева. В условиях растущих цен на энергоресурсы и, соответственно, повышающихся сумм в квитанциях ЖКХ, это довольно сильный аргумент. Действительно, небольшое количество вторичного теплоносителя при пониженном давлении довольно быстро нагревается и закипает, но нагрев помещения зависит не только и не столько от этого факта.

Важно! Стоимость вакуумных радиаторов довольно высока, а статистических данных или грамотных научных выкладок, подтверждающих эффективность приборов, пока недостаточно.

Одно из преимуществ вакуумного радиатора – для прогрева ему хватает 10-15 л теплоносителя. Для автономной системы отопления это может иметь значение и даст реальную экономию. Котел не должен работать постоянно, набранной температуры хватит на период, зависящий от характеристик системы и обогреваемой площади. За счет периодического отключения котла энергии на разогрев уйдет меньше.

Количество тепла зависит только от возможностей системы отопления. Обогрев дома включает в себя прогрев воздуха, стен, перекрытий, мебели и других предметов в помещении. Этот процесс не может быть мгновенным. Скорость набора тепла в комнате останется прежней, так как вся обстановка остается без изменений. То есть, скорость прогрева самого радиатора мало влияет на обогрев помещения.

Самое «больное» место вакуумного прибора — узкий диапазон использования. При слишком низкой температуре первичного теплоносителя жидкость не будет испаряться, при слишком высокой – не успеет сконденсироваться. То есть, температурное колебание в системе подачи тепла негативно скажется на работе прибора. А такие колебания зависят не только от температуры воды в системе, но и от скорости ее прохождения по трубам.

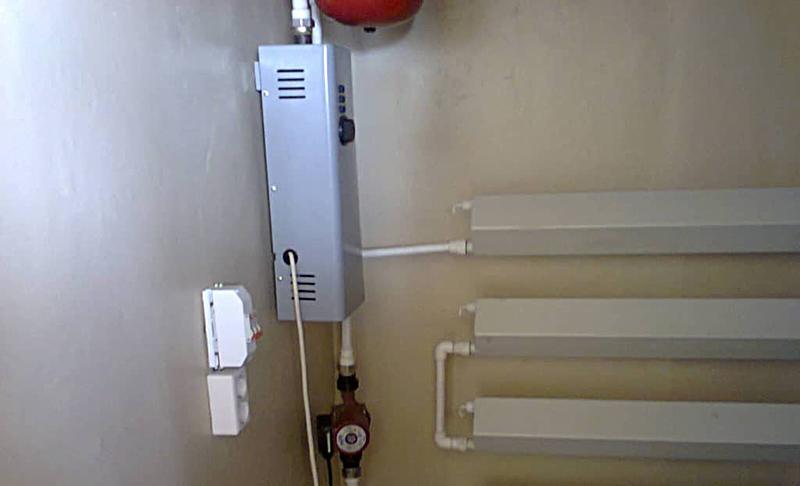

Вакуумное отопление может иметь преимущества в автономной отопительной системе, например, в частном доме или на даче, где мощность котла довольно низкая. Еще один вариант практичного использования вакуумного радиатора – временный обогрев. Небольшой домик на дачном участке, который посещают время от времени, проще и быстрее прогреть именно таким прибором.

Несомненные плюсы вакуумного прибора:

• отсутствие внутренней коррозии (при условии хорошего качества герметизации);
• нет угрозы засоров и заиливания, в радиаторе циркулирует только вторичный теплоноситель, несвязанный с основной системой;
• не образуются воздушные пробки;
• низкие расходы на установку радиатора;
• не нужен насос большой мощности, так как принцип работы батареи не требует прокачки первичной рабочей жидкости по всем секциям прибора;
• безопасность (даже при разгерметизации масштабного потопа не будет);
• долговечность за счет качественных материалов.

Еще одно бесспорное достоинство вакуумного радиатора – возможность работать от разных источников тепла. Прибор можно встроить в автономную отопительную систему с газовым котлом, солнечными батареями, электрическими источниками и даже с печным отоплением. В централизованной системе тоже можно использовать вакуумный радиатор, но не стоит надеяться на чудо экономии.

Важно! Ни один обогревательный прибор не производит тепло, он только его транслирует. То есть, нагрева будет ровно столько, сколько способна обеспечить магистральная система, автономный котел или электрические ТЭНы.

Интересные факты

Вот несколько интересных фактов о вакуумных радиаторах и их установке:

1. Принцип работы: Вакуумные радиаторы работают на основе принципа термодинамики, где внутри радиатора создается вакуум. Это позволяет значительно снизить теплопроводность, что делает радиаторы более эффективными. Вакуум предотвращает конвекцию и теплопередачу, что позволяет радиатору нагреваться быстрее и поддерживать более стабильную температуру.

2. Энергоэффективность: Вакуумные радиаторы могут быть в 2-3 раза более энергоэффективными по сравнению с традиционными водяными радиаторами. Это связано с тем, что они требуют меньшего объема воды для достижения той же тепловой мощности, что позволяет экономить на отоплении и снижать затраты на энергоресурсы.

3. Установка своими руками: Установка вакуумного радиатора может быть выполнена самостоятельно, но требует внимательности и соблюдения определенных шагов. Важно правильно выбрать место для установки, обеспечить надежное крепление и подключение к системе отопления. Также необходимо учитывать, что вакуумные радиаторы могут быть более чувствительными к перепадам давления, поэтому важно следить за состоянием системы и проводить регулярное обслуживание.

Эти факты подчеркивают как технологические преимущества вакуумных радиаторов, так и аспекты их установки, что может быть полезно для тех, кто рассматривает возможность их использования в своем доме.

https://youtube.com/watch?v=ZA2rTINPR6I

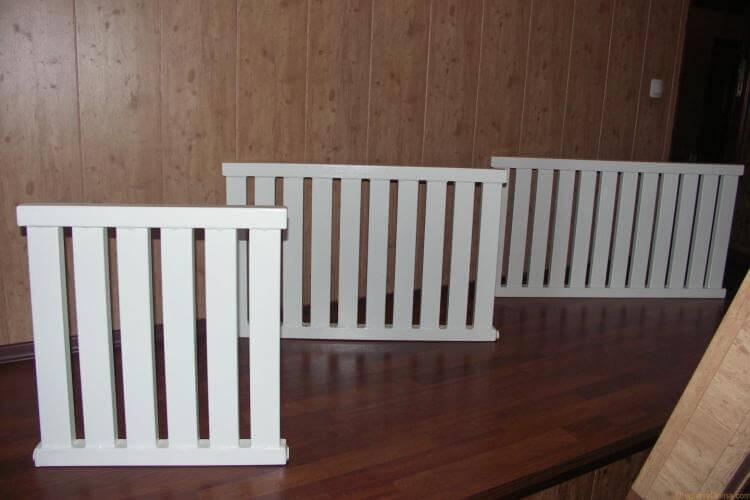

Виды вакуумных радиаторов отопления

Основные типы вакуумных устройств:

• электрические;
• панельные (традиционные настенные устройства);
• вакуумные регистры.

Главное отличие вакуумных электрических радиаторов от стандартных заключается в источнике тепла. В одних моделях теплоносителем служит вода из системы отопления, в других – электрические ТЭНы, размещенные в нижней части устройства. В первом варианте нагрев осуществляется за счет воды, во втором – электроэнергия преобразуется в тепло.

Мощность ТЭНов составляет около 50 Вт на каждую секцию радиатора. Нагреватель находится в жидкости, такой как вода или масло, которые выполняют роль первичного теплоносителя. Кроме того, электрические модели могут быть мобильными, что позволяет устанавливать их в любом месте и подключать к электрической сети. Проточные устройства, в свою очередь, предназначены только для стационарной установки и подключения к системе отопления.

Вакуумные регистры представляют собой трубы различных форм, которые могут быть подключены как к центральной, так и к автономной системе. Эти устройства используются в системах отопления производственных и складских помещений.

Как выбрать вакуумные батареи отопления

Самый первый шаг – проверка торговой сети и всех необходимых сертификатов качества. Отзывы о магазинах легко найти в Интернете, там же есть и образцы сертификатов. Если в магазине не окажется никаких документов, не стоит совершать покупку.

Затем следует выяснить температурный режим прибора. Если в инструкции указаны 110-120 °С, то при установке радиатора в квартире с центральным отоплением о заявленной производительности можно забыть. Согласно нормативам температура теплоносителя для жилых помещений достигает 90 °С, а для эффективной работы литиево-бромидной жидкости нужен диапазон 40-60 °С. Именно при таких условиях она достигает стадии тумана, что обеспечивает максимальную теплопередачу.

Что нужно проверить во время покупки:

1. Наличие и количество рабочей жидкости. Для этого следует немного покачать радиатор из стороны в сторону. Должен раздаваться небольшой шелест. Если слышен отчетливый плеск, то жидкости слишком много. Если нет никаких звуков, радиатор может оказаться пустым.
2. Осмотреть все соединения и внешнее покрытие. Сварные швы должны быть ровными и аккуратными, а покрытие без дефектов и натеков – это признаки заводского изготовления.

Высокая цена приборов толкает недобросовестных продавцов на махинации с низкокачественным товаром. Сертификаты и другие документы тоже не сложно подделать. Порой разобраться самостоятельно в этом невозможно. Чтобы не потерять деньги, желательно совершать выбор вместе с мастером, разбирающимся в данном вопросе.

Важно! Мобильный электрический вакуумный радиатор – практичный выбор для редко посещаемых загородных строений.

Как установить вакуумные батареи своими руками

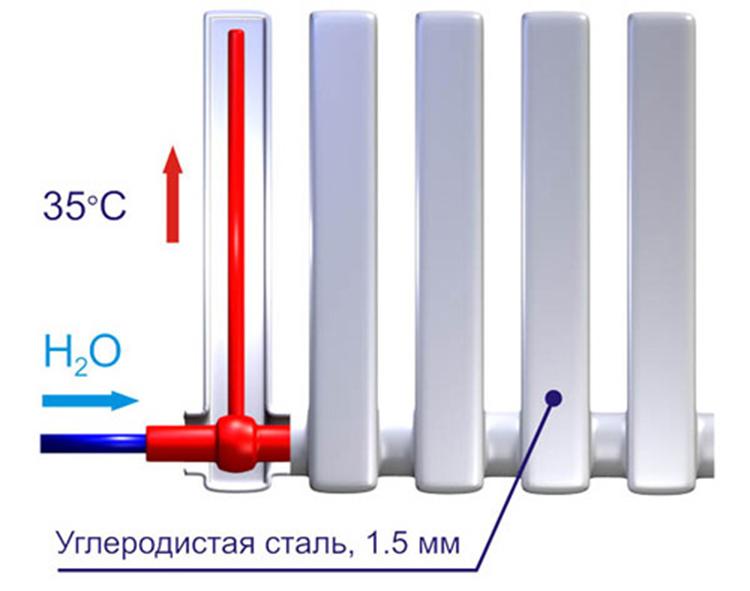

Для производства вакуумных радиаторов применяется стальной лист толщиной 1,5 мм. Вес устройства варьируется от 13 до 22 кг в зависимости от его размеров, что делает его установку значительно проще по сравнению с традиционными чугунными батареями.

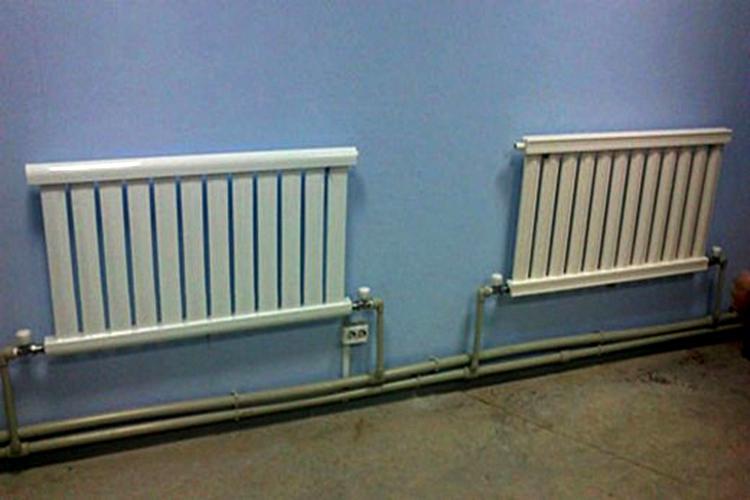

Процесс монтажа радиатора зависит от типа отопительной системы. Мобильную электрическую модель достаточно просто подключить к электросети, в то время как стационарные батареи требуют предварительного крепления в выбранном месте с учетом следующих рекомендаций:

• минимальное расстояние до стены должно составлять 5 см;
• от пола радиатор должен находиться на высоте 2-5 см от нижнего края;
• верхняя часть радиатора должна располагаться примерно на 10 см ниже подоконника.

Подготовительные мероприятия:

• перед установкой радиатора рекомендуется его встряхнуть, чтобы рабочая жидкость переместилась вниз и могла эффективно взаимодействовать с теплоносителем;
• стену за батареей желательно утеплить фольгой или другим подходящим материалом.

После этого в заранее определенных местах устанавливаются кронштейны, на которые крепится радиатор. К патрубкам в нижней части подключаются трубы центрального отопления, и все соединения герметизируются.

Важно! Утечки рабочей жидкости из вакуумного радиатора могут негативно сказаться на здоровье. При первых признаках протечки следует немедленно прекратить использование устройства, особенно если в доме есть маленькие дети или домашние животные.

Полезные советы

Лучше всего вакуумные батареи зарекомендовали себя в частных домах или сезонно используемых помещениях: на даче или в загородном доме. При выборе прибора следует учитывать метраж комнат и высоту потолков.

Производители рекомендуют устанавливать вакуумные радиаторы в централизованной системе отопления только при наличии счетчиков тепла. Это дает возможность хоть как-то регулировать температуру первичной рабочей жидкости. Идеальный диапазон 40-60 °С. При более высоких температурах (а в центральной системе они всегда намного выше) жидкость полностью испарится, перейдет в пар и не сможет циркулировать.

Заключение

Вакуумные радиаторы пока не получили широкого распространения, хотя сама концепция выглядит весьма заманчиво. Существует вероятность, что данный прибор может немного улучшить работу системы отопления, использующей низкотемпературный теплоноситель, или в домах, которые посещаются нерегулярно. Быстрый прогрев помещения важен только в момент активации устройства. Эксперты выражают сомнения относительно заявленной эффективности текущих моделей, а реальных отзывов от пользователей этого новшества пока недостаточно.

Отзывы о вакуумных радиаторах отопления

Валентин Красильников, 56 лет, Москва Основан на принципе тепловой трубы. Для теплоносителя низкой температуры может и подойдет. Для центрального отопления оценить эффективность сложно – не указаны ЭКМы. Бромистый литий обычно используют в адсорбционных холодильных машинах и рекуператорах. Использование в обычных отопительных приборах в виде промежуточного теплоносителя должно быть как-то оправдано, а в техописании этого нет. Альберт Квасов, 43 года, Красноярск Не увидел никакого особого эффекта, кроме очень низкой удельной внутренней емкости, и необычной функциональной зависимости – повышения теплоотдачи с ростом dT (у всех обычных приборов меньше 1). Инновация — это не просто новшество, а новшество, обеспечивающее качественный рост эффективности.

Сравнение вакуумных радиаторов с традиционными системами отопления

Вакуумные радиаторы представляют собой современное решение для отопления, которое значительно отличается от традиционных систем. Основное отличие заключается в конструкции и принципе работы. В традиционных радиаторах тепло передается через конвекцию и излучение, тогда как вакуумные радиаторы используют принцип термодинамики, основанный на создании вакуума внутри устройства.

Одним из главных преимуществ вакуумных радиаторов является их высокая эффективность. Благодаря вакуумной изоляции, они способны сохранять тепло гораздо дольше, чем обычные радиаторы. Это позволяет значительно сократить расходы на отопление, так как радиаторы быстро нагреваются и долго остывают. В традиционных системах, наоборот, тепло теряется через стенки радиатора, что приводит к необходимости постоянного подогрева.

Еще одним важным аспектом является скорость нагрева. Вакуумные радиаторы достигают своей рабочей температуры гораздо быстрее, чем традиционные. Это связано с тем, что в них используется специальная жидкость, которая быстро испаряется и конденсируется, обеспечивая эффективный теплообмен. В традиционных радиаторах, особенно чугунных, требуется больше времени для достижения оптимальной температуры, что может быть невыгодно в условиях переменчивого климата.

Что касается дизайна, вакуумные радиаторы часто имеют более современный и стильный вид, что позволяет им вписываться в различные интерьеры. Традиционные радиаторы, особенно старого образца, могут выглядеть громоздко и неэстетично. Вакуумные радиаторы предлагают разнообразие форм и цветов, что позволяет выбрать оптимальный вариант для любого помещения.

Однако, несмотря на все преимущества, вакуумные радиаторы имеют и свои недостатки. Одним из них является более высокая стоимость по сравнению с традиционными системами отопления. Это может стать препятствием для многих пользователей, особенно при установке в больших помещениях. Также стоит учитывать, что установка вакуумных радиаторов требует определенных навыков и знаний, что может потребовать привлечения специалистов.

В заключение, вакуумные радиаторы представляют собой эффективную альтернативу традиционным системам отопления. Они обеспечивают высокую теплоотдачу, быстро нагреваются и имеют современный дизайн. Тем не менее, их стоимость и сложность установки могут стать решающими факторами при выборе системы отопления для вашего дома.

Вопрос-ответ

Самый эффективный способ подключения радиаторов?

Наиболее эффективным по теплоотдаче считается диагональное подключение. В этой схеме прямая труба подключается к верхнему патрубку с одной стороны радиатора, а обратная — к нижнему патрубку с его другой стороны.

Сколько сантиметров от пола должна висеть батарея?

Оптимальная высота от пола – 8-14 см. Меньшее расстояние доставит неудобства при уборке. Слишком большая высота создаст зону холодного воздуха. Расстояние между радиатором и подоконником должно составлять 10-12 см.

Сколько нужно секций радиатора на комнату 20 кв м?

На комнату в 20 квадратов необходимо тепла 2000 Вт или 2 кВт. Одно отделение биметаллического радиатора с межосевым расстоянием 50 мм отдает, согласно документации, мощность порядка 180 Вт. 2000 Вт / 180 Вт = 11 секций.

Как правильно должен быть установлен радиатор отопления?

Не рекомендуется монтировать приборы слишком высоко или низко. Оптимальное решение – приблизительно 8-12 см от пола. Аналогичное расстояние должно оставаться между подоконником и поверхностью радиатора. Расстояние от задней поверхности до стены должно составлять приблизительно 2-5 см.

Советы

СОВЕТ №1

Перед установкой вакуумных радиаторов внимательно изучите их принцип работы. Понимание того, как вакуум создает тепло и как это тепло распределяется по помещению, поможет вам правильно выбрать место для установки и оптимизировать эффективность обогрева.

СОВЕТ №2

Обязательно проверьте совместимость вакуумных радиаторов с вашей системой отопления. Убедитесь, что они могут работать с вашим котлом или другим источником тепла, чтобы избежать проблем с производительностью и безопасностью.

СОВЕТ №3

При установке радиаторов следуйте инструкциям производителя и используйте необходимые инструменты. Это поможет избежать ошибок и обеспечит надежное крепление радиаторов, что важно для их долгосрочной работы.

СОВЕТ №4

Не забывайте о регулярном обслуживании вакуумных радиаторов. Периодически проверяйте их на наличие утечек и загрязнений, чтобы поддерживать высокую эффективность и продлить срок службы оборудования.
