Формула мощности электрического тока — как правильно рассчитать

В статье рассмотрим формулу мощности электрического тока и способы ее расчета. Правильный расчет мощности позволяет оптимально использовать электроэнергию и избегать перегрузок, что важно при выборе номинала автоматических выключателей. Объясним, как рассчитать мощность по току и напряжению, а также как определить силу тока на основе потребляемой мощности. Это поможет эффективно управлять электрическими устройствами и обеспечить их безопасную эксплуатацию.

Что такое мощность (Р) электротока

Электрическая мощность представляет собой физическую величину, которая описывает скорость преобразования или передачи электрической энергии. В соответствии с Международной системой единиц (СИ) ее измеряют в ваттах, что в России обозначается как Вт, а в международной практике — W.

Эксперты в области электротехники подчеркивают важность правильного расчета мощности электрического тока для обеспечения безопасности и эффективности работы электрических систем. Основная формула, используемая для этих расчетов, выражается как P = U × I, где P — мощность в ваттах, U — напряжение в вольтах, а I — ток в амперах. Специалисты рекомендуют учитывать не только активную мощность, но и реактивную, особенно в системах с индуктивными и емкостными нагрузками. Это позволяет избежать перегрузок и повысить надежность оборудования. Также важно помнить о коэффициенте мощности, который влияет на общую эффективность системы. Правильные расчеты помогают не только в проектировании, но и в эксплуатации электрических установок, что в конечном итоге снижает затраты и увеличивает срок службы оборудования.

https://youtube.com/watch?v=JaWqJyaiYvI

Что влияет на мощность тока

На мощность (Р) влияет величина силы тока и величина приложенного напряжения. Расчет параметров электроэнергии выполняется еще на стадии проектирования электрических сетей объекта. Полученные данные позволяют правильно выбрать питающий кабель, к которому будут подключаться потребители. Для расчетов силы электротока используется значения напряжения сети и полной нагрузки электрических приборов. В соответствии с величиной силы электротока выбирается сечение жил кабелей и проводов.

Интересные факты

Вот несколько интересных фактов о формуле мощности электрического тока и её расчете:

1. Формула мощности: Мощность электрического тока (P) рассчитывается по формуле P = U × I, где U — напряжение (в вольтах), а I — сила тока (в амперах). Эта формула показывает, что мощность прямо пропорциональна как напряжению, так и силе тока, что позволяет легко оценить, сколько энергии потребляет устройство.

2. Единицы измерения: Мощность измеряется в ваттах (Вт), и один ватт равен одному джоулю энергии, потребляемой в секунду. Это делает ватт удобной единицей для оценки потребления энергии электрическими устройствами, такими как лампы, бытовая техника и электроника.

3. Косинус фи (cos φ): В переменном токе, для более точного расчета мощности используется формула P = U × I × cos φ, где cos φ — это коэффициент мощности. Он учитывает фазовый сдвиг между током и напряжением, что особенно важно в системах с индуктивными или емкостными нагрузками, такими как двигатели и трансформаторы. Это позволяет более точно оценить реальную мощность, которую потребляет устройство.

https://youtube.com/watch?v=tunk9gU4vtY

Отличия мощности при постоянном и переменном напряжении

В нашей стране приняты следующие обозначения для электрических величин:

• Р — активная мощность, измеряемая в ваттах, обозначается как Вт;
• Q — реактивная мощность, измеряемая в вольт-амперах реактивных, обозначается как ВАр;
• S — полная мощность, измеряемая в вольт-амперах, обозначается как ВА;
• U — напряжение, измеряемое в вольтах, обозначается как В;
• I — ток, измеряемый в амперах, обозначается как А;
• R — сопротивление, измеряемое в омах, обозначается как Ом.

Рассмотрим основные различия между P на постоянном токе и Q на переменном. Определение P для постоянного тока осуществляется достаточно просто. В этом случае применяется закон Ома, который учитывает только величину приложенного U (напряжения) и величину сопротивления R.

В то же время расчет S (полной мощности) для переменного тока требует более сложного подхода. Здесь помимо P присутствует Q, и вводится понятие коэффициента мощности. Активная P и реактивная Q складываются алгебраически, чтобы получить общую S.

По какой формуле вычисляется

https://youtube.com/watch?v=8XljiROY_-4

Расчет силы тока по мощности и напряжению в сети постоянного тока

Чтобы определить силу тока I, необходимо разделить напряжение U на сопротивление R.

Расчет силы тока с использованием мощности и напряжения:

I = U ÷ R

Сила тока измеряется в амперах.

В данном случае активную мощность P можно вычислить как произведение силы тока I на напряжение U.

Формула для расчета мощности через ток и напряжение:

P = U × I

Все элементы в этих двух уравнениях относятся к постоянному электрическому току и называются активными.

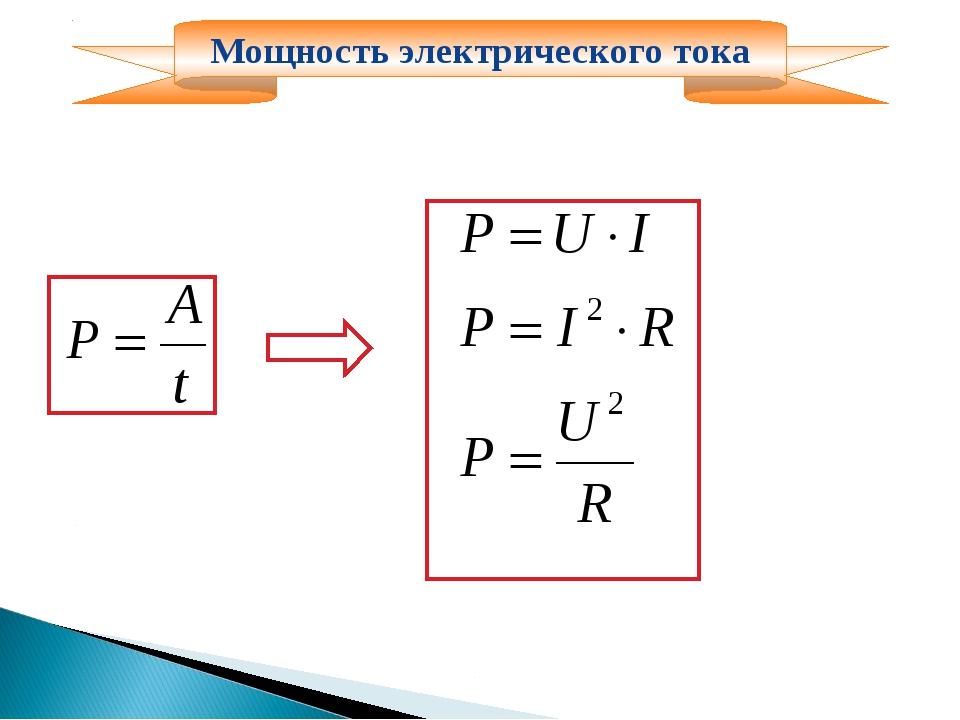

На основе этих двух формул можно также вывести еще два уравнения для определения мощности P:

P = I² × R

P = U² ÷ R

Однофазные нагрузки

В однофазных сетях переменного электротока требуется произвести вычисление отдельно для Р и Q нагрузки, затем надо при помощи векторного исчисления их сложить.

S = P + Q

В скалярном виде это будет выглядеть так:

S = √P2 + Q2

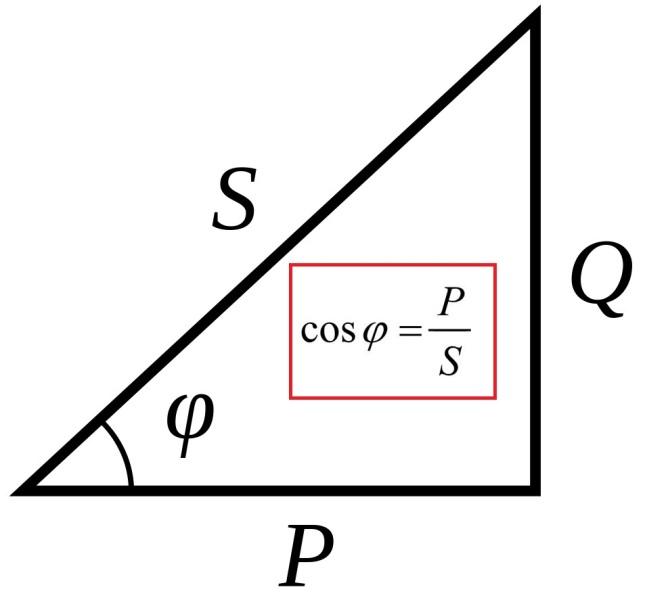

В результате расчет P, Q, S имеет вид прямоугольного треугольника. Два катета этого треугольника представляют собой P и Q составляющие, а гипотенуза — их алгебраическую сумму.

S измеряется в вольт-амперах (ВА), Q измеряется в вольт-амперах-реактивных (ВАр), Р измеряется в ваттах (Вт).

Зная величины катетов для треугольников, можно рассчитать коэффициент мощности (cos φ). Как это сделать, показано на изображении треугольника.

Расчет в трехфазной сети

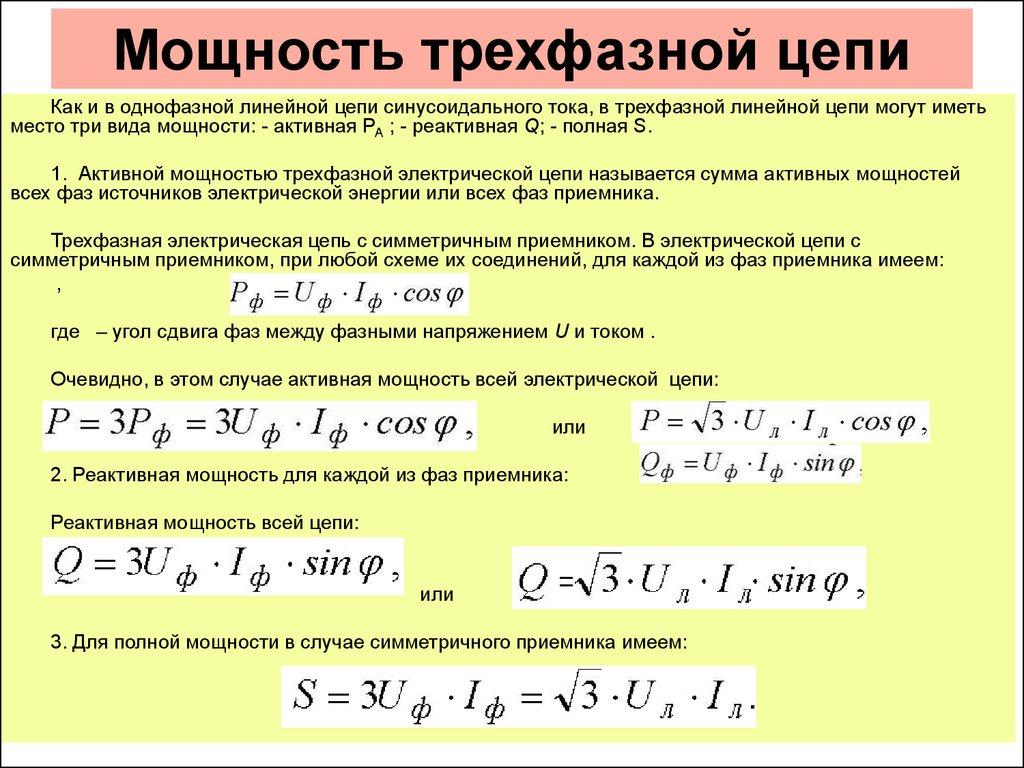

Переменный ток (I) отличается от постоянного по множеству параметров, особенно благодаря наличию нескольких фаз. Для корректного определения характеристик подключаемой нагрузки важно провести расчет мощности (P) в трехфазной системе. Трехфазные сети пользуются популярностью благодаря своей удобности в эксплуатации и низким материальным затратам.

Существует два способа соединения трехфазных цепей – звездой и треугольником. На схемах фазы обозначаются буквами А, В и С, а нейтральный провод обозначается символом N.

При соединении звездой различают два типа напряжения (U) – фазное и линейное. Фазное напряжение U определяется как напряжение между фазой и нейтральным проводом, в то время как линейное напряжение U – это напряжение между двумя фазами.

Эти два типа напряжения связаны следующим соотношением:

UЛ = UФ × √3

При соединении звездой линейные и фазные токи равны: IЛ = IФ

Формула для расчета мощности (S) при соединении звездой выглядит так:

S = SA + SB + SC = 3 × U × I

Активная мощность (P) рассчитывается по формуле:

Р = 3 × Uф × Iф × cosφ

Реактивная мощность (Q) определяется как:

Q = √3 × Uф × Iф × sinφ.

При соединении треугольником фазное и линейное напряжение равны: UЛ = UФ

Линейный ток (I) при соединении треугольником вычисляется по следующей формуле:

IЛ = IФ × √3

Формулы для расчета мощности электрического тока при соединении треугольником следующие:

• S = 3 × Sф = √3 × Uф × Iф;
• Р = √3 × Uф × Iф × cosφ;
• Q = √3 × Uф × Iф × sinφ.

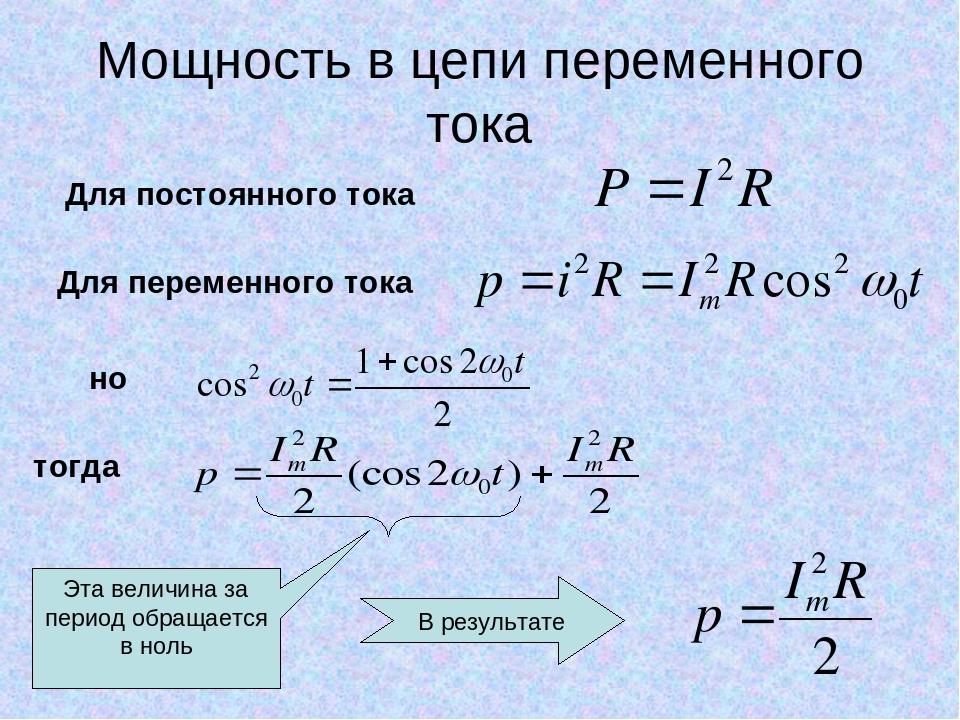

Средняя P в активной нагрузке

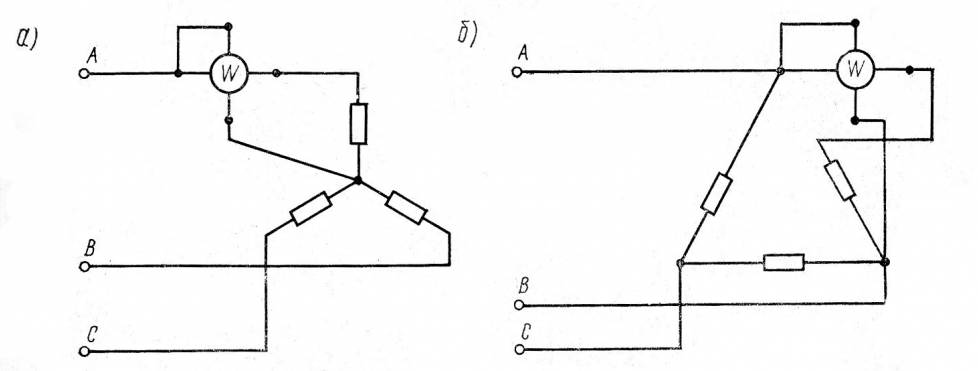

В электрических сетях P измеряют при помощи специального прибора – ваттметра. Схемы подключения находятся в зависимости от способа подключения нагрузки.

При симметричной нагрузке P измеряется в одной фазе, а полученный результат умножают на три. В случае несимметричной нагрузки для измерения потребуется три прибора.

Параметры P электросети или установки являются важными данными электрического прибора. Данные по потреблению P активного типа передаются за определенный период времени, то есть передается средняя потребляемая P за расчетный период времени.

Подбор номинала автоматического выключателя

Автоматические выключатели предназначены для защиты электрических устройств от коротких замыканий и перегрузок.

В случае аварийной ситуации они отключают защищаемую цепь с помощью теплового или электромагнитного механизма расцепления.

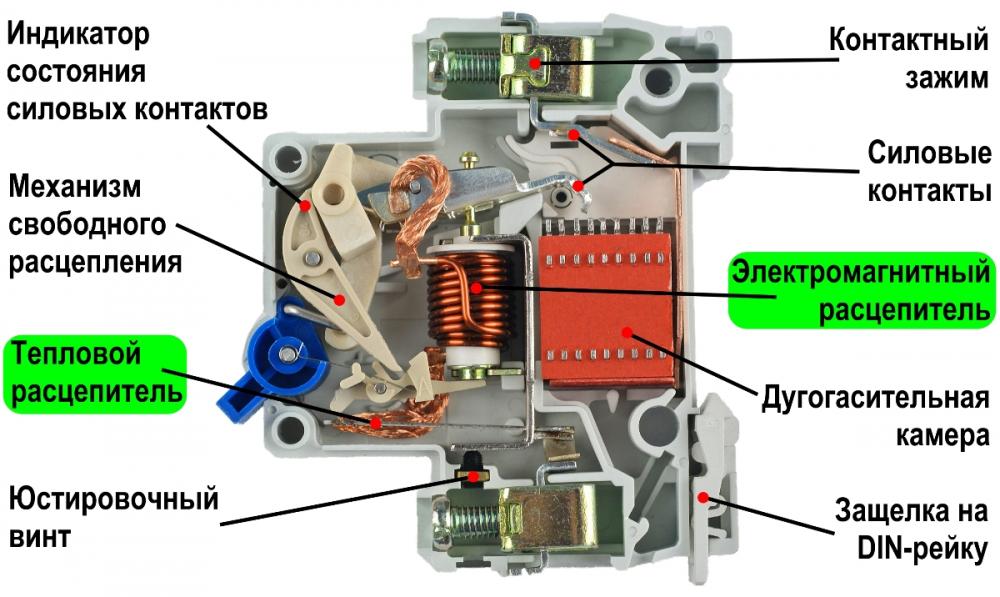

Тепловой расцепитель включает в себя биметаллическую пластину, обладающую разными коэффициентами теплового расширения. Когда ток превышает допустимый уровень, пластина изгибается, что приводит в действие механизм расцепления.

Электромагнитный расцепитель работает на основе соленоида с подвижным сердечником. При превышении установленного тока в катушке усиливается электромагнитное поле, и сердечник втягивается в соленоид, что активирует механизм расцепления.

Минимальный ток, при котором должен сработать тепловой расцепитель, регулируется с помощью специального винта.

Ток срабатывания электромагнитного расцепителя при коротком замыкании равен произведению установленного значения срабатывания на номинальный ток расцепителя.

Видео о законах электротехники

Из следующего видео можно узнать, что такое электричество, мощность электрического тока. Даны примеры практического применения законов электротехники.

Ошибки при расчете мощности и их последствия

Расчет мощности электрического тока является важным аспектом в электротехнике и электроэнергетике. Однако, несмотря на кажущуюся простоту, многие специалисты и любители могут допускать ошибки при проведении расчетов. Эти ошибки могут привести к серьезным последствиям, включая повреждение оборудования, увеличение затрат на электроэнергию и даже угрозу безопасности.

Одной из наиболее распространенных ошибок является неправильное определение параметров цепи. Например, при расчете мощности часто не учитывается коэффициент мощности (cos φ), который отражает соотношение между активной и реактивной мощностью. Игнорирование этого коэффициента может привести к завышению расчетной мощности, что в свою очередь может вызвать перегрузку оборудования и его преждевременный выход из строя.

Еще одной распространенной ошибкой является неверное измерение напряжения и тока. Неправильные значения этих параметров могут привести к ошибкам в расчетах, что, в свою очередь, может вызвать неправильный выбор оборудования, например, трансформаторов или автоматических выключателей. Это может привести к их недостаточной мощности для обеспечения нормальной работы системы, что может вызвать перегрев и повреждение.

Также стоит отметить, что многие пользователи не учитывают влияние температуры на проводимость материалов. С увеличением температуры сопротивление проводников может изменяться, что также влияет на расчет мощности. Неправильные данные о температуре могут привести к недооценке или переоценке мощности, что в конечном итоге скажется на надежности работы электрической сети.

Не менее важным аспектом является учет всех потребителей в расчетах. Часто бывает, что при проектировании или модернизации электрической сети не учитываются все устройства, которые будут подключены к сети. Это может привести к недостаточной мощности, что вызовет перебои в электроснабжении и негативно скажется на работе оборудования.

Кроме того, ошибки в расчетах могут привести к экономическим потерям. Например, если мощность будет рассчитана с запасом, это может привести к избыточным затратам на электроэнергию и оборудование. С другой стороны, недооценка мощности может привести к необходимости частых ремонтов и замены оборудования, что также влечет за собой дополнительные расходы.

В заключение, ошибки при расчете мощности электрического тока могут иметь серьезные последствия как для безопасности, так и для экономической эффективности. Поэтому важно тщательно проверять все параметры и учитывать все факторы, влияющие на расчет, чтобы избежать неприятных ситуаций и обеспечить надежную работу электрических систем.

Вопрос-ответ

Какова формула расчета мощности электрического тока?

Мощность численно равна произведению тока, протекающего через нагрузку, и приложенного к ней напряжения. Чтобы перевести Ватты в Амперы, понадобится формула: I = P / U, где I – это сила тока в амперах, P – мощность в ваттах, U – напряжение в вольтах.

Сколько ватт в 1 ампер 220 вольт?

Для цепей постоянного тока: – при напряжении 220 В и силе тока в 1 А мощность равна 220 Вт. – при напряжении 220 В и силе тока в 1 кВт – примерно 4, 55 А.

Советы

СОВЕТ №1

Перед тем как приступить к расчетам, убедитесь, что вы понимаете основные параметры, входящие в формулу мощности: напряжение (U), ток (I) и сопротивление (R). Это поможет вам избежать ошибок и правильно интерпретировать результаты.

СОВЕТ №2

Используйте единицы измерения, соответствующие системе СИ. Например, мощность измеряется в ваттах (Вт), напряжение в вольтах (В), а ток в амперах (А). Это упростит ваши расчеты и сделает их более понятными.

СОВЕТ №3

При расчете мощности учитывайте, что в переменном токе может быть коэффициент мощности (cos φ), который необходимо учитывать для более точных результатов. Это особенно важно для электрических устройств, работающих на переменном токе.

СОВЕТ №4

Не забывайте проверять свои расчеты с помощью различных методов. Например, вы можете использовать мультиметр для измерения реального тока и напряжения, чтобы убедиться, что ваши теоретические расчеты совпадают с практическими данными.
