Как Разобрать Патрон Перфоратора Bosch

Как разобрать патрон перфоратора

Патрон для пуансона Makita;

Картридж для перфоратора интерскол.

Разглядим разборку на примере патрона для перфоратора Bosch:

1. Пластмассовая деталь отодвигается, резиновое уплотнение снимается.

2. При помощи отвертки осторожно снимите фиксирующее кольцо.

3. Дальше фиксирующая шайба.

4. За шайбой мы увидим 2-ое кольцо. Его следует повернуть и снять, также поддев отверткой.

5. За пластмассовой деталью лицезреем зажим SDS, состоящий из пружины, шарика и шайбы. Поначалу снимается шар, потом шайба и пружина.

Картридж разбирается для различных целей: ремонт, подмена отдельных деталей, очистка, смазка и т.Д. Патрон для перфоратора от Makita и других производителей разбирается приблизительно так же, кроме единичных аспектов, которые учтены. Счет на базе конструкции патрона.

После разборки и производства всего, что было запланировано для работы с деталями патрона, появляется закономерный вопрос: как собрать патрон ударной дрели? Просто воспользуйтесь аннотацией по разборке, начиная с последнего шага и заканчивая первым (все делать с точностью до напротив).

Инструменты

Для экспертов собственного дела поменять либо отремонтировать пуансонный патрон не составит труда. Но что делать тем, кто не занимается строительством и ремонтом на проф уровне? Так как хоть какой мужик в собственной жизни хоть раз держал в руках дрель, он должен быть в курсе процесса извлечения, также подмены ее патрона. При всем этом предпосылки могут быть самые различные, начиная от неспешной работы зубчатого венца и заканчивая суровой поломкой. Как поменять патрон на перфораторе? Разглядим подмену подробнее.

Как снять патрон с перфоратора

1-ый шаг. найти, какой патрон употребляется конкретно в перфораторе. Это кулачковые, цанговые SDS и быстрозажимные. Последние, в свою очередь, бывают одно- и двухрукавные. В патроне сверло фиксируется ключом, чего нельзя сказать о цанге SDS и быстрозажиме. Чтоб поменять сверло в цанговом патроне SDS, его необходимо просто повернуть.

Подмена патрона на перфораторе начинается с осмотра креплений. Его можно задерживать винтообразной штангой либо шпинделем. Почти всегда удалить картридж нетрудно. Но время от времени бывает и поболее мощная фиксация, которая востребует терпения и дополнительных инструментов. В облегченном варианте агрессивно закрепленный патрон снимается при помощи молотка, гаечного ключа и отвертки. Процесс вывода смотрится последующим образом:

Постучите по головке винта, чтоб ослабить фиксацию;

Откручиваем отверткой;

Зажим патрона в шпонке / тисках и поворот шпинделя.

:. Устройство патрона перфоратора

Фактически хоть какой строительный инструмент универсален, и перфораторы не исключение. Есть много различных насадок, переходников, картриджей к ним. База хоть какой работы. это картридж. Адаптер ударной дрели употребляется для установки дрели, снятой с обыкновенной дрели. Биты и сверла имеют большущее обилие и подбираются в согласовании с задачками.

Всегда держите дома сменный пуансон, потому что он может выйти из строя в хоть какой момент. Также необходимо отметить, что желательно использовать различные патроны для каждого вида работ. Главные типы картриджей:

Быстросъемный: подходит тем, кто нередко меняет подвесное оборудование во время работы;

Ключ: предназначен для огромных сверл.

Любители нередко задаются вопросом, для чего необходимо столько типов патронов. Напомним, что есть перфораторы с большей и наименьшей мощностью. Если инструмент мощнейший, то необходимо пошевелить мозгами о том, как накрепко держать дрель и насадки. Таковой патрон, как SDS-max, рассчитан на глубокую посадку, а это означает, что возможность того, что дрель отлетит при работе, сводится к минимуму. То же самое и с наименее сильными перфораторами, которые созданы для ювелирных работ. В данном случае больше внимания уделяется не фиксации, а точности.

Для того, чтоб знать, как отремонтировать патрон перфоратора, нужно изучить его устройство. Но как работает перфоратор??

В свое время сверло крепилось при помощи подвижных кулачков, но прогресс не стоит на месте. В SDS сверла удерживаются на месте 2-мя направляющими клиньями и 2-мя стопорными шариками. SDS-plus и SDS-max отличаются только количеством направляющих клиньев (у последнего на один больше). Таким макаром, крепление выходит очень надежным и резвым.

Также упростилась фиксация самой насадки: необходимо просто воткнуть избранную насадку в гнездо картриджа, немного нажать и дождаться щелчка. Таким макаром, насадка отлично фиксируется. Снятие сверла также не представляет особенного труда: нажимая на подвижную крышку, сверло снимается.

Дополнительно перфоратор может включать:

Система резвой смены (быстросменный сверлильный патрон);

Индикаторы (демонстрируют степень износа деталей);

Фрикционная муфта (антизажимная).

Как поменять патрон на перфораторе

Выше мы уже писали, что не каждый патрон подойдет к хоть какой дрели. Также мы разглядели процесс извлечения и даже разборки картриджа. Чтоб установить новый картридж, сделайте последующие деяния:

Завинчивание патрона на дрель (повернуть до упора);

Воткнуть винт в прорезь;

Затяните винт отверткой (тоже до упора).

Устройство патрона перфоратора

Почти любой строительный инструмент универсален, и перфоратор не стал исключением. Для них имеется много различных насадок, патронов, переходников. Основа для произведения любой работы — патрон. Переходник для перфоратора используют для установки сверла, непосредственно снятого с обычной дрели. Как насадки, так и сверла обладают огромным разнообразием и выбираются в соответствии с поставленными задачами.

Дома нужно всегда держать сменный патрон для перфоратора, так как в любой момент один вполне может выйти из строя. Необходимо отметить тот факт, что для каждого вида работы лучше использовать различные патроны. Основные виды патронов:

• быстрозажимной: прекрасно подходит в случае частой смены насадок во время работы;
• ключевой: предназначается для больших сверл.

Чтобы знать, как произвести ремонт патрона перфоратора, нужно изучить его непосредственное устройство. В свое время крепление сверла производилось с помощью подвижных кулачков, но прогресс на месте не стоит. В SDS сверла фиксируются с помощью 2-х направляющих клиньев, а также 2-х стопорных шариков. Отличие SDS-plus и SDS-max лишь в количестве направляющих клиньев. Так, крепление получается надежным и быстрым.

Упростилось фиксирование самой насадки: необходимо вставить в гнездо патрона выбранную насадку, слегка надавить, дождаться щелчка. Так, насадка будет хорошо зафиксирована. И съем сверла не представляет особой сложности: нужно нажать на подвижную крышку, в результате чего извлечется бур.

Дополнительно перфоратор может включать компоненты в виде:

• регулятора оборотов;
• электронного реверса;
• щеточного реверса;
• системы быстрой замены;
• иммобилайзера;
• индикаторов;
• антивибрационной системы;
• фрикционной муфты.

Как поменять патрон перфоратора?

Временами нужно разбирать инструмент с целью его кропотливой чистки во избежание ранних поломок и дефектов.

В неких случаях будет нужно провести маленький ремонт, зачем, в свою очередь, полезно выяснить, как поменять патрон перфоратора.

Этот процесс не просит проф познаний и способностей; его может выполнить хоть какой потребитель, имеющий базисные представления в области электротехники. Это связано с тем, что картриджи SDS имеют родственную конструкцию независимо от производителя.

Разборка и смазка перфоратора пистолетного типа.

К примеру, за базу можно взять функцию разборки пуансонного патрона от компании Bosch, потому что это ведущий мировой производитель такового оборудования.

Процесс разборки и сборки патрона на перфораторе смотрится последующим образом:

• Нужно двинуть пластиковую деталь;
• Аккуратненько снимается резиновая обшивка;
• При помощи отвертки аккуратненько демонтировать монтажный ободок;
• Снимается крепежная шайба;
• За крепежной шайбой находится последующий ободок, который можно снять отверткой.

Последующим шагом является устройство SDS, которое состоит из шайбы, шарового механизма и пружины. Сперва снимается механизм, после этого можно снять пружину и шайбу.

После кропотливой чистки, смазки всех частей либо подмены картриджа на новый сборка проводится в том же порядке.

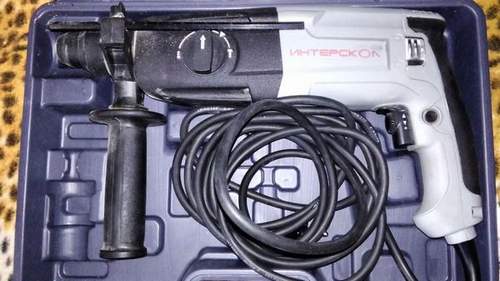

Ремонт Патрона Перфоратора Своими Руками

Устройство патрона перфоратора: выполнение его замены, ремонт

Перфоратор – это то оборудование, многофункциональность которого зависит от смены различных оснасток. Своими руками И для того чтобы это можно было делать без проблем, следует знать устройство патрона перфоратора

.

Идеальных инструментов, к сожалению не бывает, всегда в процессе использования возникает ситуация когда одну из запчастей следует либо заменить полностью, либо подвергнуть ремонту. Для профессионалов своего дела замена или ремонт патрона перфоратора не составляют труда. Касается это и такой детали, как патрон.

Перед началом описания процесса по снятию, разборке и замене патрона надо разобраться каких типов они имеются и что за особенности присущи каждому из них. А также нужен ли ремонт патрона перфоратора своими

руками.

В процессе разборки данной детали есть отдельные элементы, которые можно заменить (пружина, стопорные кольца), но лучше все-таки приобрести новый патрон и поставить его, чем обеспечить срок службы вашего электроинструмента.

1. С кулачковым, где зажим оснастки осуществляется при помощи специального ключа.
2. Быстрозажимный патрон.
3. Цанговый SDS или SDS плюс, в зависимости от того на какой диаметр крепежа рассчитан.

Именно для того, чтобы определиться с процедурой замены, сборки/разборки следует знать с каким из выше перечисленных придется иметь дело.

1. Сверлильный патрон для перфоратора чаще используется в моделях с кулачковым принципом зажима оснастки. Довольно распространенный вариант оборудования, надежен при выполнении работ, но есть очевидный минус, при потере ключа возникнут серьезные сложности с заменой сверла. К положительному стоит отнести доступную цену инструмента.
2. Быстрозажимной патрон по своей стоимости несколько выше. При креплении насадок ключ не нужен. Весь процесс установки или замены осуществляется очень быстро и просто, что весьма удобно, когда при выполнении работ есть необходимость быстрой смены насадок.
3. В современных моделях перфораторов для бытовых нужд применяется SDS патрон. Для профессионалов своего дела замена или ремонт патрона перфоратора не составляют труда. Своими руками Расшифровывается эта аббревиатура в переводе на русский как «вставить, повернуть, сидит (в смысле готовности)». Своими руками Они в своей сборке состоят из направляющих клиньев и стопорных шариков, которые обеспечивает очень быструю крепежную фиксацию.

READ Ходоуменьшитель Для Мотокультиватора Своими Руками

В оборудовании для использования дома чаще всего используются именно такие патроны из-за их простой конструкции и быстрой в случае необходимости замены или ремонта. Весь процесс выглядит просто элементарным. Отличие данных изделий идет только по диаметру разных оснасток (плюс, макс. топ).

• «Плюс» идет в комплектации «легкого» перфоратора диаметром до 26 мм
• «Макс» — для более мощных моделей с сечение насадок более 20 мм
• «Топ» — менее распространенный вид для оснастки 16-25 мм в диаметре.

Именно этот патрон применяется при конструировании современных перфораторов поскольку он дает глубокую посадку сверла или какой-либо другой насадки , которая может использоваться в трех режимах.

Замена патрона на перфораторе осуществляется при знании всех этапов быстро и без сложностей. Весь процесс можно сделать на весу. Чаще всего так и делается из-за удобства.

Почему вылетают свёрла из перфоратора SDS Патрон СДС не держит оснастку

В перфораторах со схожей конструкцией патрона

SDS, оснастка может вылетать из-за ВК:

Перфоратор БОЧКА 2601 ПРОПАДАЕТ УДАР, полная разборка и смазка стволовой части

В видео рассмотрен ремонт

распространенной конструкции перфоратора , разборка ствола ,- растровой втулки

Вся описанная ниже процедура применяется к бытовым приборам с SDS патронами.

Патрон: его устройство и снятие

Патрон переходник для перфоратора, благодаря которому можно выполнять действия различной направленности. Ремонт ванной комнаты своими руками обдумать в любом случае стоит: оплата работ составляет не менее 50% стоимости материалов, то есть, самостоятельный ремонт обойдется как минимум в полтора. Именно благодаря особенностям устройства стало возможным применением различных сверел для бурения, насадок для нарезки штроб, отверстий под выключатели и розетки.

READ Как Резать Керамический Бордюр

Переходники с глубокой посадкой оснастки позволяют выполнять операции, где требуется глубокое бурение, и возможность выпадения сверла исключается.

Патроны на «легких» перфораторах не имеют такой глубокой посадки, но весьма хороши для более мелких работ, требующих большой аккуратности, поэтому и упор делается не на фиксирование, а на свойства, дающие возможность выполнить работы с высокой точностью.

Для того чтобы заменить или разобрать данную деталь электрооборудования ее надо сперва снять. Своими руками А перед началом осмотреть принцип крепления. Оно может быть осуществлено при помощи винта или же шпинделем. Своими руками Как снять патрон с перфоратора

?

Сам процесс прост и требует минимум инструментов. Выглядит вся процедура так:

• несильным постукиванием по винту, ослабляется его фиксация,
• далее, при помощи отвертки крестообразной или обыкновенной (зависит от того какой винт поставлен) выкручивается винт,
• на конечном этапе зажатый патрон прокручивается.

Замена патрона

В случае если имеется запасной, а его желательно иметь, патрон его надо просто поменять. Ремонт дрели своими руками Если же нет, то к покупке надо отнестись ответственно и для точного выбора именно по имеющейся модели электроинструмента лучше взять перфоратор в магазин и на месте определиться с той деталью, которая необходима.

Процесс смены выглядит действием в три шага. Итак, как поменять патрон на перфораторе.

1. Навернуть патрон до упора.
2. Вставить винт.
3. Закрутить винт.

Действия по разборке переходника перфоратора

Как разобрать патрон на перфораторе? Пожалуй, это наиболее сложный (относительно сложный) процесс, поскольку сборка осуществляется в обратном порядке.

Для осуществления всех действий из инструмента нужны будут только соответствующая винту отвертка и плоскогубцы.

• При помощи отвертки, которая вставляется в середину между растровой трубой и пыльником, потянув нижний пыльник, снимаем первую составляющую.
• затем идет пластинка и стопорное кольцо.
• кольцо снимается при помощи подходящих плоскогубцев.
• следующей снимается металлическая шайба.
• после всего этого в наличии остается еще одно стопорное кольцо, которое так же как и первое поддевается отверткой,
• далее, можно снять наружный кожух патрона (который состоит из пластиковой наружной части и внутренней металлической),
• удерживая перфоратор под наклоном на весу надо подставить ладонь, на которую выпадет металлический шарик,
• освобождаем от пружины,
• с помощью плоскогубцев вынимаются четыре бочонка расположенных равномерно по сторонам. В качестве совета – данную процедуру проще и быстрее выполнить, воспользовавшись магнитом, который просто «вытянет» бочонки без каких-либо ухищрений и сложностей.

READ Перфоратор Энергомаш Пе 25850 Слабо Бьет

После всех проделанных манипуляций растровая втулка легко снимается.

Описание шагов по сборке патрона

Сборка осуществляется в обратной от демонтажа патрона последовательности. Делается это легче и быстрее. Ход работ такой.

• Проверяется, как стал боек в гнездо перфоратора,
• новая растровая труба вставляется таким образом, чтобы отверстия под бочонки совпадали,
• вытянутые магнитом бочонки легко вставляются вручную, если есть какое-то затруднение, то следует немного повращать детали, чтобы отверстия совпали и четыре бочонка стали на место,
• устанавливается пружина,
• надевается кольцо особой формы, конфигурация которого позволяет стать только выступом к отверстию для шарика,
• при сжатой пружине вставляется шарик, пружина отпускается, и шарик сам фиксируется,
• одевается внутренняя часть пластикового пыльника,
• ставится внешний пластиковый пыльник, надавливаем на него и сверху крепим при помощи отвертки стопорное кольцо ,
• далее, еще одно кольцо и следующим стопорное кольцо меньшего диаметра,
• последним, отжимая пластиковый пыльник, надевается верхняя резинка.

SDS-патроны (Steck, Dreh, Sitzt)

В конце 20 века компания Bosch сделала прорыв и обосновала, что простая конструкция обеспечивает высшую надежность устройства.

Схема устройства патрона.

Так родилась новая категория насадок для аксессуаров, которую сейчас все знают под аббревиатурой SDS. Это расшифровывается как Steck, Dreh, Sitzt install, scroll, secure.

Сейчас практически все электронные перфораторы употребляют конкретно этот тип патрона. Большая часть потребителей и неопытных строителей могут перепутать патрон SDS с быстросъемными устройствами, как его так именуют многие в нашей стране. Но стоит держать в голове, что этот тип патрона фиксируется обычным удержанием, а быстросъемное устройство подразумевает зажим патрона методом вращения муфты.

Все особенности крепления и функционирования SDS-насадок интуитивно понятны по их внешнему облику, а конкретно по конструкции хвостовой части. На нем можно узреть четыре главных паза. 1-ые два слота с лицевой стороны открыты, два других слота закрыты. Открытые канавки действуют как направляющие, применяемые для размещения сопел. Закрытые пазы созданы для фиксации устройства; для этого снутри картриджа есть особые механизмы в виде шариков. При установке нужного сверла его необходимо аккуратненько вкручивать, механизмы фиксируют в закрытых выемках. На этом процедура прикрепления завершена.

READ Где Взять Моторчик Для Мини Дрели

Чтоб сверло было легче установить, немного смажьте основание. Необходимо подчеркнуть, что при таком методе крепления в насадке при вращении могут появляться легкие биения, которые появляются при сухом движении. На сверление отверстий это фактически не оказывает влияние, но холостой ход сверла снутри крепления уводит патрон от ударного давления. Это безизбежно подвергается воздействию буровых наконечников.

Советы для недопущения застревания

Во избежание заморочек, связанных с заклиниванием сверла в патроне перфоратора, рекомендуется использовать только высококачественные насадки, которые выпускаются известными, пользующимися популярностью брендами. Не считая того, при работе с различными материалами нужно верно и верно подобрать подходящие рабочие насадки. Перед долгим внедрением сверла для сверления жесткой поверхности рекомендуется за ранее проверить его качество.

Для этого при помощи насадки необходимо сделать в рабочей поверхности несколько отверстий, после этого демонтировать ее с картриджа. Если после проведенных манипуляций она просто проходит через хвостовик и демонтируется, то, вероятнее всего, такая насадка

сделана ​​из высококачественного материала и ее деформации в процессе работы не должно происходить.

Подмена патрона

Если у вас нет чертежа, сфотографируйте процесс разборки при помощи телефона. Это освободит вас от ошибки сборки. Для работы для вас потребуются последующие инструменты: плоская отвертка, плоскогубцы, молоток и гаечный ключ.

• Снимите резиновый наконечник с конца.
• Поднимите при помощи отвертки, удалить 1-ое стопорное кольцо.
• Двинуть пластиковую крышку сцепления вниз (как при подмене дрели).
• Удалите 2-ое стопорное таким же образом, как и 1-ый.
• Снимаем крышку сцепления.
• Вытащите пружину, стопорные пластинки и шарики.
• Если возможно обойтись без подмены всей сборки, то сложите железные детали в подходящую емкость и залейте керосином.

Патрон обычно крепится к шпинделю при помощи резьбы. Зажмите его тисками либо газовым ключом. И поверните шпиндель за края рожковым ключом. Если кромок нет, то разберите корпус пуансона, закрепите шпиндель и поверните патрон.

Установка и сборка агрегата делается в оборотной последовательности.

Как разбирается патрон перфоратора

В процессе разборки патрона нужно учесть производителя, потому что разборка патрона перфоратора значительно отличается. Сейчас в перечень фаворитных входят:

• Патроны для перфоратора bosch;
• Патроны для пробойника Makita;
• Картриджи перфоратора Интерскол.

Разглядим процесс разборки на примере картриджа для перфоратора Bosch:

• Отодвиньте пластиковую деталь, снимите резиновую прокладку.
• При помощи отвертки осторожно удалить стопорное кольцо.
• Потом стопорная шайба.
• За шайбой находится 2-ое кольцо. Его необходимо повернуть и снять, поддев отверткой.
• Зажим SDS размещен за пластмассовой деталью, состоящей из пружины, шайбы и шарика. Поначалу необходимо снять шар, после шайбу и пружину.

Картридж разобран для различного предназначения в виде:

• Ремонт;
• Подмена отдельных деталей;
• Уборка;
• Смазочные материалы.

Патрон для перфоратора Makita разбирается идентично, кроме неких аспектов, учтенных в конструкции патрона.

Видео по разборке перфораторов Интерскол

Разборка перфоратора Интерскол П-18/450ЭР

Разборка перфоратора ИНТЕРСКОЛ П-26/800ЭР

Разборка перфоратора ИНТЕРСКОЛ П-600ЭР

Разборка перфоратора Интерскол П-710ЭР

22.10.2020

Потолочные люстры и светильники в интернет-магазине СИМ-Декор подробнее 20.10.2020 Тайваньский модельер придумал туфельки из макулатуры. подробнее 20.10.2020 Деревянные лестницы в интерьере дома подробнее 15.10.2020 Что такое штаблер подробнее 15.10.2020 Остекление балкона подробнее 13.10.2020 Почему именно бамбуковый паркет? подробнее

Каскад

Как разобрать патрон перфоратора

При разборке патрона нужно учесть производителя, ведь разборка патрона перфоратора будет значительно отличаться. На сегодня в перечень самых фаворитных входят:

Патрон для перфоратора bosch;

Патрон для пуансона Makita;

Картридж для перфоратора интерскол.

Разглядим разборку на примере патрона для перфоратора Bosch:

1. Пластмассовая деталь отодвигается, резиновое уплотнение снимается.

2. При помощи отвертки осторожно снимите фиксирующее кольцо.

3. Дальше фиксирующая шайба.

4. За шайбой мы увидим 2-ое кольцо. Его следует повернуть и снять, также поддев отверткой.

5. За пластмассовой деталью лицезреем зажим SDS, состоящий из пружины, шарика и шайбы. Поначалу снимается шар, потом шайба и пружина.

Картридж разбирается для различных целей: ремонт, подмена отдельных деталей, очистка, смазка и т.Д. Патрон для перфоратора от Makita и других производителей разбирается приблизительно так же, кроме единичных аспектов, которые учтены. Счет на базе конструкции патрона.

После разборки и производства всего, что было запланировано для работы с деталями патрона, появляется закономерный вопрос: как собрать патрон ударной дрели? Просто воспользуйтесь аннотацией по разборке, начиная с последнего шага и заканчивая первым (все делать с точностью до напротив).

Как снять патрон с перфоратора

1-ый шаг. найти, какой патрон употребляется конкретно в перфораторе. Это кулачковые, цанговые SDS и быстрозажимные. Последние, в свою очередь, бывают одно- и двухрукавные. В патроне сверло фиксируется ключом, чего нельзя сказать о цанге SDS и быстрозажиме. Чтоб поменять сверло в цанговом патроне SDS, его необходимо просто повернуть.

Подмена патрона на перфораторе начинается с осмотра креплений. Его можно задерживать винтообразной штангой либо шпинделем. Почти всегда удалить картридж нетрудно. Но время от времени бывает и поболее мощная фиксация, которая востребует терпения и дополнительных инструментов. В облегченном варианте агрессивно закрепленный патрон снимается при помощи молотка, гаечного ключа и отвертки. Процесс вывода смотрится последующим образом:

Постучите по головке винта, чтоб ослабить фиксацию;

Откручиваем отверткой;

Зажим патрона в шпонке / тисках и поворот шпинделя.

Устройство патрона перфоратора – что прячут производители?

Нужно молоточком постукивать по голове винта, слегка ослабив фиксирование. Затем – скрутить винт, действуя при помощи отвертки. Зажать патрон в тисках или ключе и прокрутить шпиндель.

Не станем рассматривать более редкие и старые модели. Сегодня многие современные перфораторы – достаточно универсальны и незаменимы в выполнении некоторых работ при ремонте и строительстве. Соответственно, для такого инструмента существует множество насадок и переходников в соответствии с поставленными задачами. А основой конструкции все же является патрон.

Кстати, профессионалы советуют держать под рукой сменный патрон на запас: при достаточных сильных нагрузках единственный может поломаться, а у вас не будет, чем его сменить. Специалисты отмечают, что для разного труда необходимо использовать различные по действию патроны: с ключом (для габаритных буров), быстрозажимный (для быстрой смены переходников и сверл во время исполнения работ).

Очень важно:

если ранее сверло крепилось на подвижных кулачках, то сегодня прогресс уже давно ушел вперед – в SDS патроне, к примеру, бур удерживается при помощи направляющих клиньев и специальных стопорных шаров (обычно, по 2 или 3). Такой тип крепления выглядит и быстрым и, главное, очень надежным.

Значительно упрощается и замена насадок. Достаточно лишь вставить выбранную в гнездо, надавить до щелчка.

Как осуществить разборку своими руками

Наиболее распространенными в нынешнее время устройствами являются модели некоторых известных брендов. Мы расскажем, как выполнить разборку перфораторного патрона на примере Bosh.

Отодвигаем часть из пластика и снимаем уплотнитель из резины.Используя отвертку, поддеваем кольцо для фиксации. Далее – аналогичную шайбу. Действовать нужно как можно аккуратней, без резких движений, при которых возможен срыв и отскок этих небольших деталей.За шайбой находится еще одно кольцо. Его необходимо поворачивать и тоже снять, поддевая, к примеру, отверткой.За пластиком будет зажим SDS, который состоит из пружинки, шара и шайбы. Вынимаем шар, после – поддеваем шайбу и вытаскиваем пружину.

Надо сказать, что патрон обычно разбирается с различными задачами, среди которых произведение ремонтов или замена вышедших из строя деталей, очищение, смазывание частей. А патроны от современных перфораторов других моделей (к примеру, Makita) разбираются приблизительно с той же последовательностью, что и Bosh. Иногда встречаются, правда, нюансы конструкций, но это бывает довольно редко.

Сборка патрона и его замена

После проведения запланированных работ по ремонту, восстановлению или профилактике, патрон требуется правильно собрать. Сделать это будет достаточно просто, следуя предыдущим инструкциям, выполненным в обратном порядке: начиная с последнего этапа и заканчивая первым.

Патрон

Все электронные перфораторы обустроены ординарными и надежными патронами SDS. Их макет был разработан инженерами западногерманской конторы Bosch. Как следует, аббревиатура в заглавии происходит от германских слов: Steck, Dreh, Sitzt. Что в этом случае значит воткнуть, повернуть, сесть. В текущее время выпускается 5 модификаций этой конструкции:

• SDS. Для хвостовиков Ø 10 мм, с два продольными пазами для защиты от скручивания. Глубина вставки хвостовика 40 мм. Эта конструкция отлично работает с хвостовиками SDS-plus.
• SDS-plus. Фаворит по частоте использования посреди патронов для ударных дрелей. Предназначен для хвостовиков Ø 10 мм, с 4-мя прорезями (два длинноватых от скручивания и два маленьких для защиты от выпадения). Глубина вставки 40 мм. Этот тип употребляется на легких перфораторах. Может работать с вложениями Ø четыреста 30 два мм, длина от одиннадцать см до один м.
• SDS-top. Редчайший вид. Подходит для средних перфораторов. Насадка для него имеет хвостовик. Ø четырнадцать мм, с 2-мя длинноватыми и 2-мя маленькими пазами. Комбинированная глубина 70 мм, при поперечнике сверла менее 30 два мм.
• SDS-макс. На перфораторах встречается только малость пореже, чем на поводке. Предназначен для сверл поперечником более два см. Употребляется в главном с томными перфораторами. Хвостовик для него Ø восемнадцать мм подходит для девять см, имеет три длинноватых и два маленьких паза.
• SDS-quick. Этот тип предназначен для хвостовика с шестигранной головкой на четверть дюйма заместо хвостовика с прорезями. Он даже может задерживать сверла и биты. До две тыщи девять года включительно устанавливался только на Bosch Uneo. Буры не делают толще один см.
• SDS-шестнадцатеричный. Только резцы и долота имеют хвостовик для работы с ним. И обустроены только отбойными молотками.

В конструкции перфоратора и патронов электродрели нет ничего общего. Патрон дрели зажимает дрель подвижными губами. В перфораторе сверло фиксируется от проворачивания направляющими, входящими в пазы хвостовика. Подпружиненные шарики не дают ему выпасть. Чтоб закрепить сверло, необходимо воткнуть хвостовик в отверстие патрона. И, надавив на насадку, вставляем ее вовнутрь до щелчка. Чтоб снять дрель, потяните пластиковую юбку на себя.

Что такое SDS

SDS (SDS). это аббревиатура, состоящая из первых букв слов Steck, Dreh, Sitzt, что в переводе с германского значит вставка, поворот, фиксированный. Картридж SDS, разработанный инженерами Bosch в 80-х годах прошедшего века, работает конкретно по этому обычному, но в то же время превосходному принципу. Сейчас 90% всех выпускаемых перфораторов обустроены этими ординарными в использовании устройствами, обеспечивающими высшую надежность фиксации рабочего инструмента.

READ Как Поменять Поршневые Кольца На Триммер Huter

Патроны SDS нередко именуют патронами без ключа, но их не следует путать с устройствами, в каких зажим обеспечивается вращением муфт. В отличие от обычных патронов без ключа, замок SDS не надо поворачивать, чтоб закрепить инструмент: просто держите его рукою.

Чтоб осознать устройство этого типа патрона для ударных дрелей, также принцип его деяния, довольно посмотреть на хвостовик инструмента, который предназначен для закрепления в таком приспособлении, либо переходник SDS. Таковой хвостовик имеет четыре канавки, две из которых открыты с торца хвостовика, а две другие закрыты. Открытые прорези действуют как направляющие для обеспечения правильного положения инструмента при входе в патрон. Закрытые пазы, в свою очередь, обеспечивают фиксацию хвостовика в патроне ударника.

Во внутренней части картриджа SDS есть особые шарики, выполняющие сразу две функции. В тот момент, когда инструмент только вставляется в перфоратор, шарики, по которым движутся направляющие канавки, обеспечивают его правильное положение. После того, как инструмент вставлен до упора, такие шарики фиксируют его, зачем нужно мало повернуть, пока шарики не войдут в замкнутые пазы хвостовика. Чтоб сделать внедрение патрона SDS еще проще, рекомендуется не только лишь кропотливо очищать хвостовик инструмента после каждого использования, да и смазывать.

При всем этом следует учесть, что из-за конструктивных особенностей SDS-патронов закрепленный в их инструмент на холостом ходу подвержен маленькому круговому биению, что никак не оказывает влияние на точность выполняемой обработки. Меж тем наличие маленького свободного хода меж хвостовиком и внутренней поверхностью патрона защищает последний от ударов, которым сверла и сверла подвергаются во время работы перфоратора.

Как без помощи других разобрать и собрать патрон

Чтоб провести сервис и ремонт патрона пуансона своими руками, принципиально верно снять и разобрать это приспособление. Зная, как разобрать патрон ударной дрели (либо как разобрать патрон

дрели), вы можете без помощи других оглядеть, почистить и даже провести маленький ремонт его внутренних частей, что дозволит для вас всегда поддерживать инструмент в неплохом техническом состоянии. Легкая конструкция картриджей SDS позволяет снимать и разбирать их даже тем людям, которые не ладят с техникой.

С картриджа снимается пластмассовая деталь и снимается резиновое уплотнение.

При помощи отвертки, снимите стопорное кольцо, а потом фиксирующую шайбу.

После снятия всех колец и шайб можно приступать к разборке SDS-механизма, состоящего из шайбы, шарика и пружины. С такового механизма сначала нужно снять шарик, потом шайбу и только после чего пружину.

Все детали механизма патрона, при проведении технического обслуживания, нужно очистить от грязищи и пыли, смазать, а потом собрать устройство в оборотной последовательности.

Как устроены патроны для перфораторного оборудования

Для действенного использования разных перфораторов нужно убедиться, что они накрепко закреплены. Для этого употребляется особый патрон. Его 1-ые модели начали разрабатывать еще в 30-х годах прошедшего века, когда на рынке появились перфораторы, общее создание которых освоила всемирно популярная компания Bosch.

Такое ручное устройство, как перфоратор, фактически сходу оценили потребители, потому что с его помощью можно кооперировать сверление с импульсным долблением, что существенно увеличивает эффективность выполняемой обработки. Главный недочет первых моделей перфораторов заключался конкретно в том, что самым слабеньким звеном в их конструкции был патрон, который стремительно приходил в негодность под действием ударных нагрузок.

В итоге были сделаны три главных типа курковых патронов, которые в свою очередь разделяются на подтипы.

Есть патроны, в каких рабочее сопло фиксируется особым ключом, который активирует кулачки, накрепко зажимающие хвостовик применяемого инструмента. Самым значимым преимуществом патронов этого типа будет то, что они обеспечивают надежное крепление инструмента, применяемого с перфоратором. Меж тем для смены рабочего инструмента в таком сверлильном патроне будет нужно еще больше времени, чем при использовании других типов зажимных устройств.

Рабочее сопло перфоратора также может быть закреплено на нем при помощи быстрозажимного патрона (БЗП), который активизируется только за счет усилия, создаваемого руками оператора. Зависимо от конструкции патроны этого типа могут быть одно- либо двухгильзовыми, принцип деяния которых также различается.

Однорукавные патроны проще в использовании, но их можно использовать исключительно в сочетании со сверлами, которые владеют способностью автоматом перекрыть рабочий вал. Для активации такового патрона довольно одной руки. Чтоб использовать зажимное устройство с двойным сцеплением, нужно задерживать его заднюю муфту одной рукою и крутить переднюю.

Как. Разобрать и собрать перфоратор BOSCH 2-26 _в домашних условия_своими руками.

Есть патроны, рабочая насадка где фиксируется с помощью специального ключа, приводящего в действие кулачки, накрепко зажимающие хвостовик применяемого инструмента. Более весомым достоинством патронов данного типа будет то, что они обеспечивают надежное крепление инструмента, применяемого в комплекте с перфоратором. Если разобраться, чтоб выполнить смену рабочего инструмента в таком патроне для перфоратора, будет нужно издержать существенно чем просто времени, чем с применением зажимных устройств других типов.

Главные типы патронов для перфоратора

Рабочая насадка перфоратора может фиксироваться у него и средством быстрозажимного патрона (БЗП), который приводится в действие только за счет применения усилия, создаваемого руками оператора. Зависимо от конструктивного выполнения, патроны данного типа случаются одно- как еще его называют двухмуфтовыми, принципы деяния которых также различаются.

Более ординарными в процессе применения являются одномуфтовые патроны, однако использовать их конечно исключительно в комплекте с дрелями, на страницах которых предусмотрена возможность автоматической блокировки рабочего вала. Для приведения в действие такового патрона довольно усилий одной руки. Если вы поставили цель пользоваться двухмуфтовым зажимным устройством, нужно одной рукою задерживать его заднюю муфту, а 2-ой – крутить переднюю.

SDS (СДС) – это аббревиатура, составленная из первых букв слов Steck, Dreh, Sitzt, которые в переводе с германского означают «вставь, поверни, закреплено». Конкретно по такому обычному, однако однако превосходному принципу работает SDS-патрон, разработанный инженерами компании Bosch в былые годы прошедшего века. На сегодня этими ординарными в процессе применения устройствами, обеспечивающими высшую надежность фиксации рабочего инструмента, оснащается 90% всех производимых перфораторов.

СДС-патроны нередко именуют быстрозажимными, однако не рекомендуется путать их с устройствами, в каких зажим обеспечивается за счет применения вращения муфт. В противоположность обычных быстрозажимных патронов, СДС-фиксатор не нужно крутить, чтоб закрепить инструмент: его довольно легко придерживать рукою.

Чтоб осознать устройство патрона перфоратора данного типа, также его принцип, довольно посмотреть на хвостовик инструмента, который предназначен для фиксации в таком устройстве, по другому переходник SDS. На таком хвостовике имеется 4 паза, два где являются открытыми с торца хвостовика, а два других – закрытыми. Открытые пазы делают функцию направляющих, они обеспечивают правильное положение инструмента при его вхождении в патрон. Закрытые пазы следом обеспечивают фиксацию хвостовика в патроне перфоратора.

Схема ударного механизма перфоратора

Во внутренней части СДС-патрона конечно особые шарики, которые делают сразу две функции. В тот момент, когда инструмент только вставляется в перфоратор, шарики, по которым передвигаются направляющие пазы, обеспечивают его правильное положение. Если инструмент вставлен по полной программе, такие шарики фиксируют его, зачем его нужно мало провернуть без выполнения качественной установки момента, пока шарики не войдут в закрытые пазы хвостовика. Чтоб использовать СДС-патрон было еще легче, хвостовик инструмента рекомендуется не только лишь кропотливо очищать после каждого использования, да и смазывать.

Следует подразумевать, что по причине особенностей конструкции СДС-патронов инструмент, который у них зафиксирован, подвержен маленькому круговому биению на холостом ходу, что нисколечко не оказывает влияние на точность выполняемой обработки. Хотя наличие маленького свободного хода меж хвостовиком и внутренней поверхностью патрона защищает последний от ударного воздействия, которому подвергаются буры и сверла при работе перфоратора.

Для защиты от загрязнений нашему клиенту остается перфораторные патроны снабжены резиновыми пыльниками

Зависимо от поперечника хвостовика, которым обустроен инструмент либо адаптер для его фиксации на перфораторе, СДС-патроны разделяются на 5 главных типов: обыденные SDS-патроны, модели категорий SDS-top, SDS-quick, также патроны SDS-plus и SDS-max. Очень востребованными являются патроны категории SDS-plus, предназначенными для фиксации там инструмента с поперечником хвостовика 10 мм. Хвостовик инструмента, приспособленного под фиксирующие устройства категории SDS-plus, заходит там на глубину 40 мм. Одновременно поперечник рабочей части инструмента, который фиксируется в патронах SDS-plus, может находиться в интервале 4–26 мм.

Наибольшая длина инструмента, который может фиксироваться в патронах категории SDS-plus, составляет 1 метр, а его более всераспространенные рабочие поперечникы находятся в спектре 6–12 мм. Устройства, созданные для фиксации у них хвостовиков SDS-plus и соответственных переходников для перфораторов, употребляются для оснащения оборудования легкой и средней категории, масса которого не учитывая веса инструмента составляет от 3 до 5 кг. Конкретно такие перфораторы, которые рассчитаны на ударную нагрузку до 5 Дж, более популярны у домашних мастеров и маленьких ремонтных бригад.

Всераспространенные типы SDS-хвостовиков

Патроны SDS-max, поперечник посадочного отверстия в каких составляет 18 мм, употребляются для оснащения томных проф перфораторов, вес которых начинается от 5 кг. Такие перфораторы, которые применяются в комплекте с инвентарем с рабочим поперечником, доходящим до 6 мм, сможет создавать ударную нагрузку до 30 Дж. Чтоб обеспечить точную и надежную фиксацию инструмента в таком суровом оборудовании, на хвостовиках категории SDS-max предусмотрен дополнительный направляющий паз.

Патроны SDS-top и SDS-quick являются промежными вариациями оснащения перфораторов и употребляются существенно пореже вышеперечисленных моделей. Если подумать конструкция устройств SDS-quick, которые созданы инженерами компании Bosch в 2008 году, стоит того, чтоб разглядеть ее подробнее. Инструмент в патроны серии SDS-quick вставляется не с помощью пазов, а средством выступов на хвостовике. Особенности конструкции патронов SDS-quick позволяют фиксировать у них инструмент, хвостовик которых имеет шестигранную форму и размер четверть дюйма.

Система SDS-quick употребляется в аккумуляторных перфораторах Bosch UNEO

Чтоб делать техническое сервис и ремонт патрона перфоратора своими силами, принципиально верно снимать и разбирать это устройство. Зная, как разобрать патрон перфоратора (либо как разобрать патрон для дрели), можно без помощи других делать осмотр, очистку а бывает маленький ремонт его внутренних частей, что позволяет всегда поддерживать собственный инструмент в на техническом уровне исправном состоянии. Легкая конструкция СДС-патронов позволяет снимать и разбирать их даже тем людям, которые не ладят с техникой.

Что нужно, разборка традиционного СДС-патрона перфоратора производится в таком порядке. Шаг 1-ый

С патрона отодвигают пластиковую часть и снимают резиновый уплотнитель.

Снятие патрона перфоратора. Фото 1

Используя отвертку, снимают фиксирующее кольцо, а далее и фиксирующую шайбу.

Снятие патрона перфоратора. Фото 5

Когда фиксирующая шайба снята, под ней встречаем 2-ое кольцо, которое также нужно снять с помощью отвертки.

Снятие патрона перфоратора. Фото 3

Когда что остается сделать нашему клиенту кольца и шайбы извлечены, приступаем к разборке SDS-механизма, состоящего из шайбы, шарика и пружины. Сразу же из такового механизма нужно извлечь шарик, потом шайбу и только позже пружину.

Как без помощи других разобрать и собрать патрон

Чтоб провести сервис и ремонт патрона пуансона своими руками, принципиально верно снять и разобрать это приспособление. Зная, как разобрать патрон ударной дрели (либо как разобрать патрон дрели), вы можете без помощи других оглядеть, почистить и даже провести маленький ремонт его внутренних частей, что дозволит для вас всегда поддерживать инструмент в неплохом техническом состоянии. Легкая конструкция картриджей SDS позволяет снимать и разбирать их даже тем людям, которые не ладят с техникой.

С картриджа снимается пластмассовая деталь и снимается резиновое уплотнение.

При помощи отвертки, снимите стопорное кольцо, а потом фиксирующую шайбу.

Когда стопорная шайба снимается, под ней видно 2-ое кольцо, которое также нужно удалить отверткой.

После снятия всех колец и шайб можно приступать к разборке SDS-механизма, состоящего из шайбы, шарика и пружины. С такового механизма сначала нужно снять шарик, потом шайбу и только после чего пружину.

Все детали механизма патрона, при проведении технического обслуживания, нужно очистить от грязищи и пыли, смазать, а потом собрать устройство в оборотной последовательности.

Чтоб еще более ознакомиться с вопросом, как вытащить патрон из перфоратора либо дрели, как его верно разобрать, провести техобслуживание либо маленький ремонт, можно изучить не только лишь теоретическую информацию, да и поглядеть надлежащие.

Разборка патрона SDS

Для оценки состояния патрона перфоратора этот узел нужно разобрать. Начинают разборку со снятия переднего резинового пыльника. Он ничем не крепится, достаточно поддеть его отверткой.

Далее снимают стопорное кольцо и шайбу. Так освобождается пружина.

При снятии пружины нужно соблюдать осторожность: под ней расположены стопорные шарики, они легко выскальзывают и могут потеряться. После удаления пружины можно снять задний пыльник.

Цилиндр закреплен четырьмя вставками, одновременно проходящими через стенки ствола перфоратора. Вставки входят в стенки заподлицо, ухватить их не за что. Для выемки вставок удобнее всего воспользоваться небольшим магнитом или намагниченной отверткой. Освобожденный патрон вынимают, слегка покручивая из стороны в сторону. Проведя осмотр, делают заключение: требуется замена всего патрона или только некоторых деталей. Сборка производится в обратном порядке.

Типы и сферы внедрения СДС-патронов

Зависимо от поперечника хвостовика, которым обустроен инструмент либо адаптер для крепления его к перфоратору, патроны SDS делятся на 5 главных типов: патроны стандартные SDS, модели категорий SDS-top, SDS-quick, также SDS.plus и SDS- патроны. Максимум. Более пользующимися популярностью являются патроны SDS-plus, которые созданы для удержания инструментов с поперечником хвостовика 10 мм. Хвостовик адаптированного для крепления устройств категории SDS-plus инструмента заходит в их на глубину 40 мм. При всем этом поперечник рабочей части инструмента, фиксируемой в патронах SDS-plus, может находиться в границах четыреста 20 6 мм.

Наибольшая длина инструмента, который может быть зажат в патронах SDS-plus, составляет один метр, а его более всераспространенные рабочие поперечникы находятся в спектре 600 двенадцать мм. Устройства, созданные для фиксации хвостовиков SDS-plus и надлежащие адаптеры для перфораторов в их, употребляются для оснащения оборудования легкой и средней категории, масса которого без учета веса инструмента составляет от три до 5 кг. Конкретно эти пуансоны, рассчитанные на ударную нагрузку до 5 Дж, более популярны у домашних мастеров и маленьких ремонтных бригад.

READ Как Из Дрели Сделать Болгарку

Патроны SDS-max с поперечником отверстия восемнадцать мм употребляются для оснащения томных проф перфораторов весом от 5 кг. Эти перфораторы, которые можно использовать с инструментами поперечником до 6 мм, способны создавать ударные нагрузки до 30 Дж. Для обеспечения четкого и надежного зажима инструмента в таком суровом оборудовании хвостовики SDS-max имеют дополнительный направляющий паз.

Патроны SDS-top и SDS-quick являются промежными перфораторами и употребляются еще пореже, чем модели, описанные выше. Меж тем, стоит приглядеться к конструкции устройств SDS-quick, которые были разработаны инженерами Bosch в две тыщи восемь году. Инструмент вставляется в патроны SDS-quick не при помощи канавок, а при помощи выступов на хвостовике. Конструкция патронов SDS-quick позволяет фиксировать инструменты с шестигранным хвостовиком и размером четверть дюйма.

Как Разобрать Перфоратор Интерскол 30

Порядок разборки перфораторов Интерскол

В наше время особой популярностью пользуются перфораторы Интерскол. Они надежны в работах, просты в ремонте. Для них легко достать запасные детали.

Перфораторы Интерскол имеют широкий ассортимент. Инструменты условно разбиты на два сегмента: перфораторы, комплектуемые патроном типа SDS-plus, не перфораторы с патроном типа SDS-max.

Интерскол может производиться как в сервисных центрах, так не самостоятельно. Чтобы выполнить ремонт перфораторов Интерскол в , надо иметь навыки слесаря не познания в электротехнике в объеме средней школы.

Не постоянно помните о соблюдении правил техники безопасности.

Кто инструмент обладает соответствующей маркировальной табличкой. Крапива: перфоратор

Интерскол П-18/450Эр. Расшифровывается:

• буква П указывает, что инструмент относится к семейству перфораторов;
• цифра eighteen указывает, что с данным перфоратором применяют бур диаметром до eighteen мм;
• цифра four указывает мощность перфоратора в ваттах.

Линейка перфораторов Интерскол с SDS-plus патронами представлена 13-ю моделями: П-18/450ЭР, П-20/550ЭР, П-22/620ЭР, П-24/700ЭР, П-24/700ЭР-2, П-26/750ЭВ, П-26/800ЭР, П-26/800ЭР-2, П-28/800ЭВ, П-30/900ЭР, П-30/900ЭР-2, П32/1000Э, П-32/1000ЭВ-2.

Перфораторы Интерскол с патронами SDS-max представлены следующими моделями: Интерскол П-35/1100Э, П-35/1100ЭВ-2, П-40/110ЭВ-2, П-45/1100Э, П-50/1200Э.

На экономическом рынке считаются другие модели перфораторов Интерскол: Интерскол П-600 ЭР не Интерскол П-710 ЭР. Эти модели производились в начале развития производства фирмы Интерскол.

В среде бытовых пользователей самыми распространенными моделями являются перфораторы Интерскол П26/800ЭР, П30/900ЭР, П710/ЭР.

Разборка перфораторов Интерскол моделей П18, П22, П26, П28, П30, П600, П710

Принцип работы у всех перфораторов одинаков.

Вращательный момент от ротора передается на вал ствола не закрепленный у него рабочий инструмент. Одновременно, с помощью подшипника качающегося, называемого в просторечье «пьяный подшипник», вращающий момент преобразуется в , передающее ударный импульс на рабочий инструмент.

Что клиенту перфораторы Интерскол собраны по одной общей схеме не состоят из одних не тех же блоков.

Условно перфораторы Интерскол состоят из трех блоков:

1. Блок редуктора ударного узла.
2. Блок статора.
3. Блок цепей питания не управления.

Ремонт перфораторов Интерскол

следует начинать с изучения схемы инструмента, подготовки инструментов не места работы.

Указанные блоки у перечисленных моделей имеют свои конструктивные особенности.

Для удобства рассмотрения разделим представленные перфораторы на группы.

1. В первую группу включим перфораторы Интерскол П-18, П-22, П-24, П-26, П-30.
2. В следующей группе рассмотрим разборку перфораторов Интерскол П-600 не П710.

Что представляет собой патрон перфоратора?

Но после выпуска первого эталона оборудования большая часть потребителей столкнулось с некими неуввязками. Основной неувязкой был курковый патрон. Это было связано с тем, что одновременное долбление и сверление очень повредило конструкцию раструба для форсунок.

Производители промышленного оборудования отыскали обычное решение этой трудности, упростив конструкцию картриджа, тем укрепив его конструкцию.

В текущее время существует два разных типа патронов для ударных дрелей:

• Ключ;
• Быстрозажимной.

Любой из их, в свою очередь, разделяется на несколько типов.

Главный тип патрона. это патрон, который зажимается особым ключом, фиксирующим патрон изнутри при помощи обжимного стержня. Его еще именуют шестерней либо кулачком. Основное преимущество этого типа картриджа. завышенный уровень надежности при застегивании. Но нередко подмена картриджа занимает определенное время по сопоставлению с другими типами насадок.

Быстроразъемный патрон фиксируется методом зажима патрубка с маленьким усилием, что позволяет создавать подмену вручную. Этот механизм разделяется на два типа: одно- и двухдисковый. 1-ый тип. одноручный, но употребляется только с инструментами с самоблокирующимся валом. 2-ой тип подразумевает удержание одной рукою заднего рукава и раскручивание фронтального рукава другой.

Патрон для перфоратора: как снять, разобрать и поменять?

• Как вытащить патрон из дырокола?
• Как работает перфоратор изнутри?
• Как разобрать пуансонный патрон?
• Как воткнуть патрон на перфоратор?

Предпосылкой подмены патрона на дрель могут быть как наружные, так и внутренние происшествия. Разобрать, снять и поменять подходящую деталь экспертам не составит труда, но у новичков могут появиться определенные трудности с этой задачей.

В этой статье мы разглядим, как верно поменять патрон на перфораторе.

Быстрозажимные элементы

Такой патрон на перфоратор прост в использовании. И специального ключа для работы с ним не потребуется. Достаточно зажать руками механизм устройства, и насадка готова к работе. Быстрозажимный патрон для перфоратора выпускается двух видов: одно- или двухмуфтовый.

Быстрозажимный патрон устанавливается на перфоратор очень легко

Одна рука – и никаких дополнительных усилий. По такому принципу работают одномуфтовые зажимные устройства. Их можно устанавливать только на тех дрелях, где технически реализована автоматическая блокировка рабочего вала. Принцип работы устройства прост. Хвостовик насадки зажимается путем ручного вращения регулировочной гильзы. Повернул несколько раз – и готово.

С двухмуфтовым аналогом справиться мастеру будет сложнее. В ход пойдут обе руки – по количеству муфт. При вращении передней муфты по часовой стрелке, заднюю нужно держать в неподвижном состоянии.

Видео: виды патронов для перфораторов

Недостаток такого вида крепежного элемента заключается в том, что при длительной эксплуатации он ненадежно фиксирует сверла большого диаметра. Соответственно, во время сверления инструмент может проворачиваться, что влияет на качество и скорость выполнения работ. Быстрозажимной элемент отлично фиксирует насадки диаметром от 1 до 25 мм.

Ведущими производителями быстрозажимных устройств считаются , «HAMMER», «DREMEL», «FIT».

Выбор конкретной модели зажимного приспособления зависит от тех видов работ, которые будут проводиться с помощью дрели, а также от модели и возможностей самого инструмента.

Как устроен перфоратор изнутри?

Существует несколько типов патронов, но главные из их. без ключа и под ключ. 1-ый вариант оптимален для мастеров, пару раз меняющих сверла в процессе работы, 2-ой подходит для больших деталей. Не каждый новичок в ремонтном деле осознает необходимость нескольких типов картриджей, но они очень важны.

Электроинструмент имеет разную мощность.

Электроинструменты с наименьшей мощностью созданы для более четких и маленьких строй работ. Для этих моделей фиксация не так принципиальна, главное, чтоб перфоратор мог просверлить маленькое отверстие в подходящем месте. В любом случае нужно изучить устройство сверла изнутри, чтоб лучше осознать, как конкретно будет заменена деталь.

Современные технологии существенно упростили конструкцию многих электронных инструментов. В текущее время патроны фиксируются при помощи двойных направляющих клиньев и двойных стопорных шариков.

Прогресс существенно упростил крепление детали. Для вас просто необходимо воткнуть в отверстие подходящий картридж и нажать на него до щелчка. Сверло накрепко закреплено. Сверло снято, необходимо просто нажать на одну из крышек и снять сверло.

Обычно, многие электронные перфораторы обустроены дополнительными функциями, существенно облегчающими процесс строй работ. К примеру, у неких есть электрическая либо щеточная реверсивная система, возможность регулировать количество оборотов, антивибрационная система. Многие компании также оснащают перфораторы системой резвой смены сверл, иммобилайзером, функцией предотвращения заклинивания патрона и особыми индикаторами, указывающими степень износа патрона. Все это содействует более комфортабельной работе с электроинструментом и позволяет ускорить процесс.

Как разобрать патрон перфоратора?

Время от времени бригадир сталкивается с необходимостью разобрать патрон по различным причинам: будь то ремонт, очистка инструмента, смазка либо подмена определенных деталей. Для правильной разборки патрона перфоратора, сначала, следует знать компанию производителя, потому что от этого момента зависит процесс разбора.

Посреди современных производителей электронных перфораторов более пользующимися популярностью являются Bosch, Makita и Интерскол. Эти бренды смогли зарекомендовать себя на строительном рынке как производители высококачественной продукции.

В принципе, особенной различия меж устройством перфораторов различных компаний нет, но есть маленькие аспекты, которые стремительно устраняются при разборке картриджа.

Разглядим, как разобрать патрон

от электродрелей Bosch, потому что эта марка самая пользующаяся популярностью и покупаемая.

Для начала необходимо двинуть пластиковую деталь и снять резиновую прокладку. При помощи отвертки нужно очень осторожно снять кольцо, фиксирующее конструкцию и шайбу. Под этой деталью находится очередное фиксирующее кольцо, которое необходимо повернуть, а потом поддеть инвентарем и снять.

Дальше идет зажим SDS, который состоит из 3-х частей: шайбы, шара и пружины. SDS необходимо разбирать строго по правилам: сначала попадает шар, позже шайба, в последнюю очередь пружина. Принципиально соблюдать эту последовательность, чтоб не разрушить внутреннюю конструкцию.

Замена растровой втулки (патрона) на Bosch GBH 2 26 DRE / Как поменять патрон на 2-26

Снятие патрона перфоратора. Фото 4

Что остается сделать нашему клиенту детали механизма патрона, если вы выполняете его техническое сервис, нужно очистить от грязищи и пыли, смазать, а в окончании собрать устройство в оборотной последовательности.

Чтоб более тщательно познакомиться с вопросом что же на самом деле, как снять патрон с перфоратора либо дрели, как верно разобрать его, выполнить техническое сервис либо маленький ремонт, есть вариант изучить не столько теоретическую информацию, но зато поглядеть соответственное видео.

На теоретическом уровне на патрон перфоратора категории SDS-max есть вариант установить инструмент с хвостовиком для патронов SDS-plus а бывает инструмент с еще наименьшим поперечником посадочной части. Для решения этой задачки употребляется особая насадка (адаптер), которую сейчас всегда можно купить практически на любом строительном рынке. Хотя использовать такие переходники для перфоратора категорически не рекомендуется, потому что внедрение инструмента наименьшего поперечника на перфораторах томного класса стремительно приведет его в негодность.

Вы, инструмент для перфораторов продается сходу упаковками и даже не может быть восстановлена после выхода из строя. При всем этом вредно путать его с обыкновенными сверлами, которые отличаются от него формой заточки и строением спирали.

Источник

Как снять патрон с перфоратора?

Сначала, для вас нужно осознать, какой тип патрона употребляется в вашем электроинструменте. Всего их три: быстрозажимные, кулачковые и цанговые SDS.

Быстрозажимные дополнительно делятся на подвиды: однорукавные и двухручьевые. Самый обычный метод поменять

деталь. на версии цанги SDS. В данном случае для вас просто необходимо повернуть дрель. В кулачковом и быстросъемном типе деталь крепится ключом, потому тут придется работать.

После того, как тип применяемого картриджа определен, можно перебегать к последующему шагу: необходимо изучить крепление, за счет которого оно удерживается.

Сверло устанавливается или на винтообразной стержень, или на шпиндель. Обычно, процесс разбора проходит довольно стремительно и без заморочек, но бывают случаи очень плотной фиксации, на разборку которых будет нужно время и некие дополнительные инструменты. В первом случае для снятия детали будет нужно запастись молотком, гаечным ключом и отверткой.

Чтоб извлечь картридж, для вас нужно выполнить последующие деяния:

• Уменьшите фиксацию сверла, немного постучав по наконечнику молотком;
• Откручиваем при помощи отвертки;
• Зажать деталь тисками либо гаечным ключом, а потом повернуть шпиндель.

Как воткнуть патрон на перфораторе?

Для того, чтоб воткнуть патрон в перфоратор, нужно сделать последующее: намотать сверло на инструмент (при всем этом принципиально вкрутить его до самого конца), потом воткнуть винт в гнездо и потом затянуть до самый конец при помощи отвертки.

Чуток ниже вы узнаете, почему из патрона перфоратора могут вылетать сверла.

Sources:

https://kaskadsiti.ru/kak-snyat-patron-u-perforatora/ https://vahatehnika.com/perforator/kak-pomenyat-patron-na-perforatore-bosh.html https://stroy-podskazka.ru/perforator/patron/
