Как отрегулировать лазерный, оптический нивелир (уровень) на точность

Лазерные нивелиры стали важными инструментами для профессионалов и любителей в строительстве и ремонте. Однако они могут потерять точность после падений или неаккуратного обращения. В этой статье мы рассмотрим, как самостоятельно отрегулировать и откалибровать лазерный уровень для восстановления его работоспособности и точности измерений. Вы узнаете о методах настройки горизонтальных и вертикальных линий, а также получите советы по проверке и юстировке устройства. Правильная настройка лазерного нивелира поможет избежать ошибок и сэкономить время и ресурсы.

Подготовка нивелира к работе

Качество и точность разметки на строительной площадке напрямую зависят от настроек прибора. Перед тем как правильно отрегулировать лазерный уровень, необходимо выполнить ряд подготовительных шагов:

• полностью зарядите аккумулятор нивелира и установите его в устройство;
• настройку начинают только после того, как при включении измерительного прибора появляется лазерный луч.

Для достижения точной разметки лазерный уровень следует разместить на ровной поверхности. При установке разметчика необходимо учитывать следующие рекомендации:

• на пути прибора не должно быть никаких препятствий: предметов, людей и животных;
• расстояние между объектом и нивелиром не должно превышать максимальное значение, указанное в инструкции от производителя;
• идеально ровная поверхность обеспечит высокую точность измерений, для установки выбирайте стол, штатив или самодельный держатель;
• чтобы избежать смещения прибора во время разметки, его следует надежно закрепить на ровной поверхности;
• в некоторых моделях предусмотрена функция самовыравнивания: если прибор установлен на неровной поверхности, он подает сигнал.

Эксперты рекомендуют перед началом работы с лазерным или оптическим нивелиром уделить внимание его регулировке на точность. В первую очередь, необходимо установить прибор на ровную и устойчивую поверхность, чтобы избежать ошибок, связанных с наклоном. Затем следует включить нивелир и дождаться стабилизации лазерного луча. Для проверки точности можно использовать нивелирный штатив и уровень. Если обнаружены отклонения, необходимо отрегулировать прибор с помощью специальных винтов, которые обычно находятся на основании устройства. Важно помнить, что регулярная проверка и калибровка нивелира обеспечивают высокую точность измерений и долговечность инструмента. Эксперты также советуют проводить проверку перед каждым использованием, особенно в условиях, где точность критична.

https://youtube.com/watch?v=WAmBW5hxRpw

Как отрегулировать лазерный уровень на точность

Калибровку нивелира начинают с регулировки вертикального луча. Затем подкручивают горизонтальную направляющую и устанавливают угол в 900. Этапы работ следующие:

1. На штатив крепят устройство.
2. Устанавливают горизонт, вращая пузырьковый уровень.
3. Настраивают вертикаль и проверяют одновременно показатель лучей.
4. Регулируют величину угла и скорость вращения луча.
5. Устанавливают приемник лазерной указки.

Внимание! Лазерный уровень с функцией самовыравнивания может давать небольшую погрешность. Поэтому производят ручную настройку приспособления.

Интересные факты

Вот несколько интересных фактов о том, как отрегулировать лазерный оптический нивелир на точность:

1. Калибровка с использованием референсных точек: Для достижения высокой точности нивелира важно использовать несколько референсных точек. Установите нивелир на штатив и проверьте его уровень на разных расстояниях. Если показания отличаются, это может указывать на необходимость калибровки. Использование нескольких точек позволяет выявить систематические ошибки и корректировать их.

2. Температурные изменения: Лазерные нивелиры могут быть чувствительны к температурным колебаниям. Изменения температуры могут влиять на длину волны лазера и, соответственно, на точность измерений. Поэтому рекомендуется проводить калибровку в условиях, близких к тем, в которых будет использоваться нивелир, и учитывать температурные изменения в процессе работы.

3. Использование уровня пузырька: Многие лазерные нивелиры имеют встроенный уровень пузырька. Перед началом работы важно убедиться, что нивелир установлен горизонтально. Даже небольшие отклонения могут привести к значительным ошибкам в измерениях. Регулировка с помощью уровня пузырька — это простой и эффективный способ обеспечить точность работы устройства.

https://youtube.com/watch?v=_k8O8y5k_YE

Как откалибровать горизонтальную линию лазерного уровня

Перед тем как начать разметку помещения с использованием нового устройства, необходимо выполнить его настройку. Калибровку лазерного уровня можно осуществить самостоятельно в просторной комнате.

Установите нивелир между стенами, которые находятся на расстоянии 5 метров друг от друга. Включите прибор и отметьте положение лазерного луча. Затем аккуратно поверните устройство на 180 градусов и отметьте место, где луч попадает на противоположную стену. Эти точки можно обозначить как а1 и b1.

После этого переместите нивелир к стене и установите его на расстоянии 60-70 см от нее. Повторите те же действия, отметив новые позиции луча. Эти точки будут обозначены как а2 и b2.

Теперь измерьте расстояния между точками а1 и а2, а также между b1 и b2. Вычислите разницу между полученными значениями (а1 и а2 — b1 и b2). Если отклонение не превышает предельно допустимого значения, указанного в инструкции, значит, устройство откалибровано корректно и показывает правильный уровень горизонтали.

Если же разница значительно превышает заявленную точность, потребуется ручная регулировка. С помощью гидроуровня найдите горизонтальное положение. Проведите линию и начните аккуратно подстраивать винт. Как только линии совпадут, можно считать настройку завершенной.

Настройка по вертикали

Приспособление крепят на держатель и устанавливают на расстоянии 5 м от стены. На стену крепят отвес длиной 2,5 м. Включают нивелир и сводят линию с отвесом. Проверяют значение отклонения. Значения 3-10 мм говорят о том, что измеритель отрегулирован, а погрешность допустимая.

https://youtube.com/watch?v=71Li11bg-hg

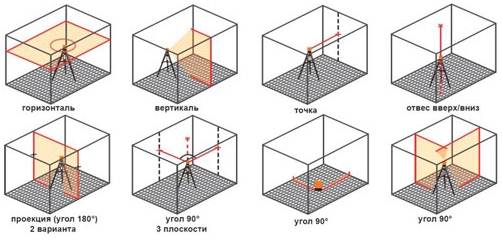

Настройка под наклоном

Регулировка лазерного уровня для проверки угла 90 градусов может быть выполнена самостоятельно, используя две плоскости. Существует два основных метода для определения правильных параметров:

• с использованием устройства, имеющего построитель плоскостей в форме бочонка;
• с применением конусной призмы.

Первый тип устройства оснащен трегером или поворотным основанием. Устройство устанавливается между стенами на расстоянии 2 метра, после чего на вертикальных поверхностях наносятся метки.

Далее аккуратно поворачивают головку измерителя по часовой стрелке на 90 градусов, стараясь не сместить само устройство. Нанесенные метки должны совпадать с показаниями лазерной указки. Этот процесс повторяется четыре раза для каждой стороны.

Второй метод подходит для приборов с конусной призмой, так как головка не располагается в центре при повороте. Прибор устанавливается на пол, и на каждой поверхности ставятся две метки. Первая метка размещается близко к нивелиру, а вторая — на расстоянии 2 метра. Корпус поворачивается на 90 градусов, и метки совмещаются. Этот процесс также повторяется четыре раза для каждой поверхности.

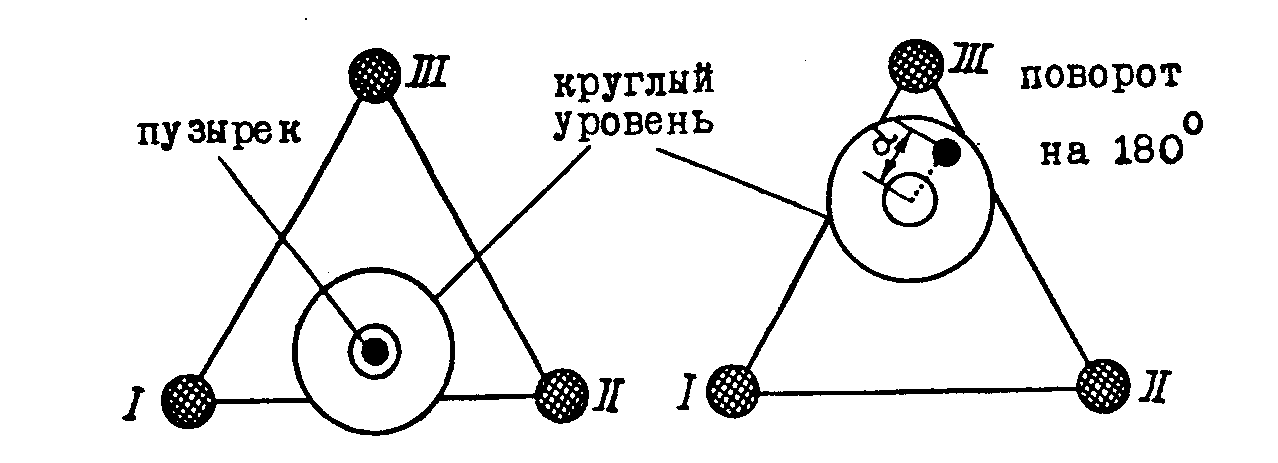

Юстировка круглого уровня нивелира

Совокупность действий, направленных на выравнивание элементов измерителя, позволяет снизить показатель погрешности к минимальной величине. Чтобы произвести юстировку круглого нивелира, выполняют следующие действия:

• в центре нивелира устанавливают пузырек;
• устройство поворачивают под прямым углом;
• проверяют, чтобы установленный пузырек не сместился;
• если разметка смещена, то при помощи подъемных и юстировочных винтов устраняют погрешность.

Как настроить нивелир к работе после падения

Если лазерный уровень сбился после падения, его можно настроить с помощью пузырьков или нитевой сетки. В случае несоответствия показаний требуется юстировка.

Важно! Эксперты советуют проводить проверку и настройку устройства ежедневно, чтобы избежать искажений в разметке помещения.

Прибор проходит метрологическую аттестацию раз в год. Если нивелир упал или подвергся другим механическим воздействиям, юстировку следует провести вне очереди.

В специализированных магазинах обязательно выполняется предпродажная проверка и настройка оборудования. Юстировка осуществляется различными способами в зависимости от типа устройства. Самостоятельно калибровку можно выполнить с помощью:

• смещения центра тяжести и одновременного вращения винтов;
• установки ровной плоскости фронтальной и боковой сторон;
• регулировки измерителя по отвесу.

Проверка лазерного уровня на точность своими руками

Простейшую проверку точности измерителя выполняют своими руками. Для этого применяют метод 1800. Производят разметку по лучам в нормальном и развернутом положении приспособления. Если положение указки и разметки совпадают, прибор откалиброван верно.

Поверки и юстировки оптического нивелира с компенсатором своими руками

Настроить лазерный уровень для начинающего можно, воспользовавшись видеоинструкцией. Нивелир с компенсатором настраивается путем ослабления винтовых креплений и выравнивания горизонтальных и вертикальных линий до нужного положения.

Следуя рекомендациям производителя, производится регулировка устройства. Если указанные шаги не дали ожидаемого результата, следует обратиться к специалистам для поверки измерителя. Лицензированные метрологические центры или институты быстро проведут юстировку вашего устройства.

Заключение

Настроить лазерный уровень своими руками несложно. Правильно откалиброванный прибор поможет производить точную разметку и замеры.

Советы по уходу и хранению нивелира для поддержания точности

Для обеспечения долгосрочной точности лазерного и оптического нивелиров необходимо соблюдать определенные правила ухода и хранения. Правильное обращение с инструментом не только продлевает его срок службы, но и гарантирует высокую точность измерений.

1. Регулярная проверка калибровки

Каждый раз перед использованием нивелира рекомендуется проверять его калибровку. Это можно сделать с помощью специального калибровочного устройства или по уровню, установленному на ровной поверхности. Если нивелир показывает отклонения, необходимо провести повторную калибровку согласно инструкции производителя.

2. Чистка оптики

Оптические элементы нивелира должны быть чистыми для обеспечения четкости изображения. Используйте мягкую, безворсовую ткань или специальные салфетки для оптики. Избегайте использования абразивных материалов и химических средств, которые могут повредить линзы. При необходимости можно использовать сжатый воздух для удаления пыли.

3. Защита от механических повреждений

Нивелир следует хранить в специальном кейсе или упаковке, чтобы защитить его от ударов и падений. Избегайте размещения инструмента в местах с высокой вероятностью механических повреждений. Если нивелир используется на строительной площадке, рекомендуется использовать защитные чехлы.

4. Правильное хранение

Храните нивелир в сухом и прохладном месте, вдали от прямых солнечных лучей и источников влаги. Высокая температура и влажность могут негативно сказаться на работе устройства. Также стоит избегать резких перепадов температуры, которые могут привести к конденсации влаги внутри прибора.

5. Регулярное техническое обслуживание

Периодически проводите полное техническое обслуживание нивелира, включая проверку всех механических и электронных компонентов. Если вы заметили какие-либо неисправности, обратитесь к специалисту для ремонта. Не пытайтесь самостоятельно разбирать прибор, если у вас нет соответствующих навыков.

6. Избегайте воздействия сильных магнитных полей

Лазерные нивелиры могут быть чувствительны к магнитным полям, что может привести к искажению показаний. Старайтесь держать нивелир подальше от мощных магнитов и электромагнитных устройств, таких как трансформаторы и генераторы.

Следуя этим рекомендациям, вы сможете поддерживать точность вашего лазерного или оптического нивелира на высоком уровне, что обеспечит надежность и качество ваших измерений на протяжении долгого времени.

Вопрос-ответ

Почему лазерный уровень показывает неправильно?

Почему врет нивелир? Лазерный нивелир может давать большую погрешность только по одной причине – из-за механического воздействия. Под механическим воздействием мы понимаем удары, падения и вибронагрузку. Если с ударами и падениями все понятно, то воздействие вибрации на прибор не так очевидно.

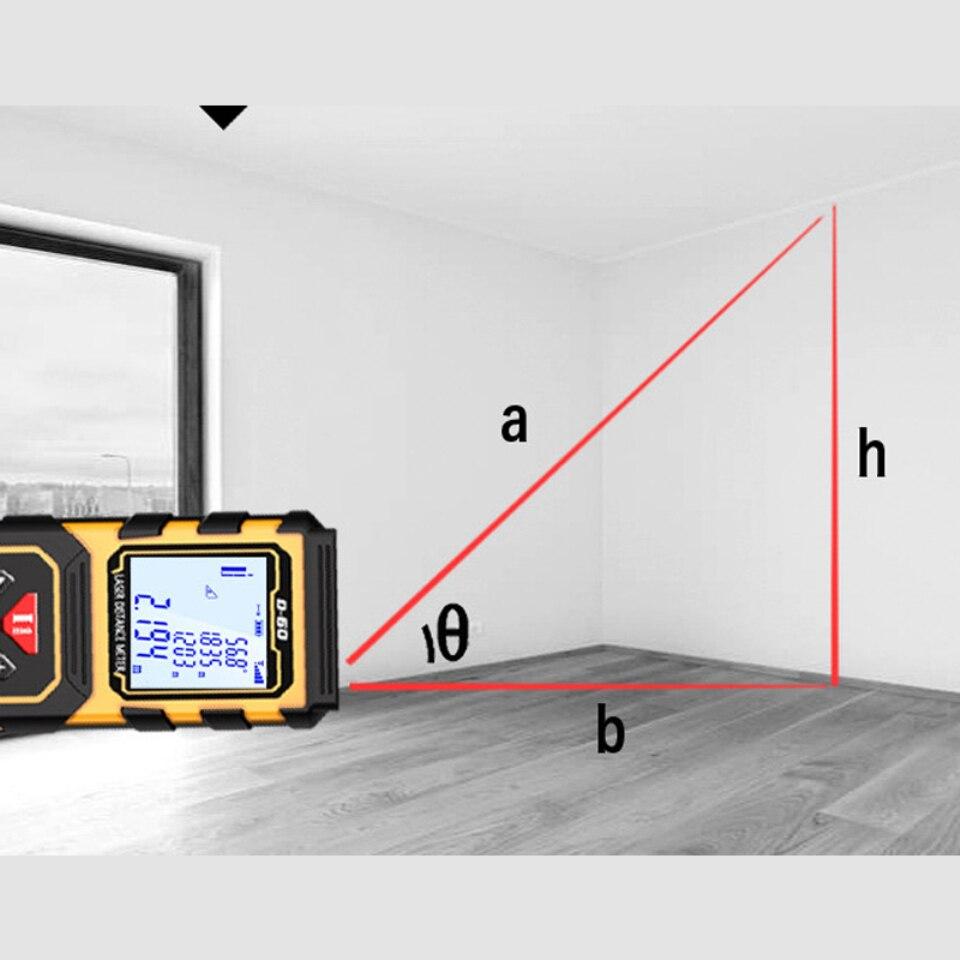

Как понять, что лазерный уровень стоит ровно?

Измерьте расстояние по вертикали между точками на каждой стене. Найдите разность между точками на каждой стене. Разделите полученное значение на расстояние между стенами. Если полученная цифра не превышает заявленную в инструкции точность, значит, лазерный уровень показывает горизонтальную плоскость правильно.

Как проверить точность лазерного уровня?

Включите лазерный уровень и сравните вертикальную линию с веревочным отвесом. Если отклонение вертикальной линии (сверху или снизу) не превышает половины значения характеристики «точность», например, +/- 3 мм на 10 метров, то точность линии находится в допустимых пределах.

Советы

СОВЕТ №1

Перед началом регулировки убедитесь, что нивелир установлен на ровной и стабильной поверхности. Используйте уровень, чтобы проверить горизонтальность основания, так как даже небольшие неровности могут повлиять на точность измерений.

СОВЕТ №2

Регулируйте нивелир в соответствии с инструкцией производителя. Обычно это включает в себя настройку винтов или ручек, которые отвечают за выравнивание лазерного луча. Следуйте шагам, описанным в руководстве, чтобы избежать повреждения устройства.

СОВЕТ №3

Проверяйте точность нивелира на разных расстояниях. Убедитесь, что лазерный луч остается ровным и не смещается при перемещении устройства. Это поможет выявить возможные ошибки в настройках и позволит их исправить.

СОВЕТ №4

После завершения регулировки проведите тестовые измерения, сравнив их с эталонными значениями. Если результаты не совпадают, повторите процесс настройки, пока не достигнете необходимой точности. Регулярная проверка и калибровка помогут поддерживать уровень в идеальном состоянии.
