Согласно словарю строительной терминологии, опалубкой называют объёмную форму, предназначенную для укладки бетонной смеси и придания монолиту необходимой конфигурации. К ней предъявляются жёсткие требования, так как от её геометрической точности и правильности соединений между элементами, зависит не только внешний вид заливаемой конструкции, но и её безопасность и долговечность. Рассмотрим, как произвести расчет опалубки для фундамента вручную и с использованием онлайн-калькулятора.

Нормативная документация

Советуем ознакомиться с официальными документами, в которых раскрываются все секреты опалубочных работ. Так, вы можете посмотреть СНиП 3.03.01-87, где узнаете много интересного, в частности, что ему на смену пришел ГОСТ Р 52086-2003. Одно будет цеплять другое, и вскоре расчеты опалубки фундамента покажутся вам сложнее, чем проведение расчетов фундамента. По этой причине мы приводим в статье достаточно простую методику вычисления параметров опалубки – не одно основание дома было залито бетоном, и рассчитанная по такой методике опалубка прекрасно выдержала нагрузку от бетонной смеси.

Опалубка: виды конструкций и требования к ним

Опалубка – конструкция, которая используется при возведении монолитных конструкций зданий и сооружений.

Чаще всего в частном строительстве используется съемная опалубка

Современную опалубку принято подразделять на два типа:

• Съёмная – этот тип представляет собой сборно-разборные щиты из дерева, металла, фанеры или листов ОСП, которые устанавливаются при бетонировании конструкции. После застывания бетонного раствора, сборная конструкция демонтируется с поверхности.
• Несъёмная опалубка – монолитные конструкции стен или фундаментов не освобождаются от щитов после полного застывания бетона. Щиты становятся частью конструкции, выполняя дополнительные функции по утеплению конструкций, защите от влаги, повышения устойчивости и т.д.

Дополнительные свойства несъемной конструкции напрямую зависят от материала, из которого изготовлены щиты. Этот тип имеет много преимуществ, которые выражаются в значительном сокращении трудоемкости при выполнении опалубочных работ.

Опалубку применяют при монтаже монолитных конструкций фундаментного пояса, цоколя, стен, перекрытий и мелких строительных элементов. Монолитное домостроение, набирающее значительные размеры, невозможно без применения опалубочных конструкций.

Формулы для примерного расчета опалубки фундамента

Для расчета толщины доски, мы будем использовать следующие формулы:

h=√(0,75×G×n×l2/Т), где h – минимальная толщина доски, м; G – нагрузка на опалубку со стороны бетонной смеси. Принимаем G максимальным и высчитываем по формуле G=q×H, где q=2500 кг/м3 – объемная масса бетона, H – высота слоя бетона, м; n – коэффициент вибратора, который принимаем равным 1,2. Если бетон заливается без виброуплотнения, то n=1; I – расстояние между вертикальными опорами-раскосами, м T – допустимое сопротивление древесины. Принимаем Т минимальным, равным 8×105 кг/м2

Какую опалубку используют чаще всего

Использовать стационарную опалубку удобнее всего при строительстве небольших объектов Переставная – изготовление щитов предусмотрено из металлических листов. Прочные секции используются много раз, позволяя возвести любые элементы строительных конструкций со значительными площадями поверхностей.

Крепление металлических щитов между собой предусмотрено с помощью специальных метизов (шпильки с гайками).

Стационарная из дерева (щитовая) – наиболее распространенный вид. Изготовление происходит непосредственно на строительном участке, часто щиты используются несколько раз.

С помощью деревянных щитов можно возвести опалубку на любые нестандартные объекты сложных конфигураций. Именно этот вид применяется при частном строительстве.

Подвесная – используется при заливке горизонтальных пространственных конструкций (плиты перекрытий, покрытия, лестничные площадки), она состоит из щитов, которые подвешиваются на прочных балках, представляя ограничитель для сползания бетона вниз.

Скользящая – используется при возведении многоэтажных высотных зданий. Конструкция оснащена электроприводами, которые воздействуют на механизм подъема металлических опалубочных щитов. Для заливки значительных объемов большой протяженности, используется передвижная объемная опалубка, принцип работы которой схож во многом с предыдущим видом.

Пример расчета

Предположим, что в наших планах – заливка мелкозаглубленного плитного фундамента высотой 300 мм. Принимаем во внимание, что высота щитов опалубки должна быть как минимум на 50 мм больше, итого – 350 мм. Но т.к. проще использовать доски шириной 200 мм, принимаем высоту опалубки 400 мм или 0,4 м. В одной из следующих статей мы приведем пример расчета фундамента полностью, который будет включать все вычисления для различных типов оснований. А пока разберемся с толщиной досок, которой достаточно для сопротивления изгибу материала.

Рассчитываем нагрузку: G=2500×0,4=1000 кг/м2. Для надежности принимаем расстояние между вертикальными опорами-раскосами равным 0,5 м – I=0,5 м. Бетон во время заливки будем уплотнять вибраторами, поэтому n=1,2. Подставляем все значения в приведенную выше формулу: h=√(0,75×1000×1,2×0,52/800000)=0,017 м или 17 мм.

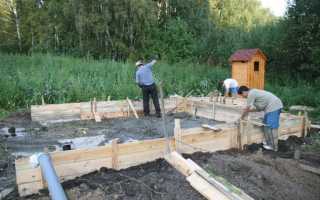

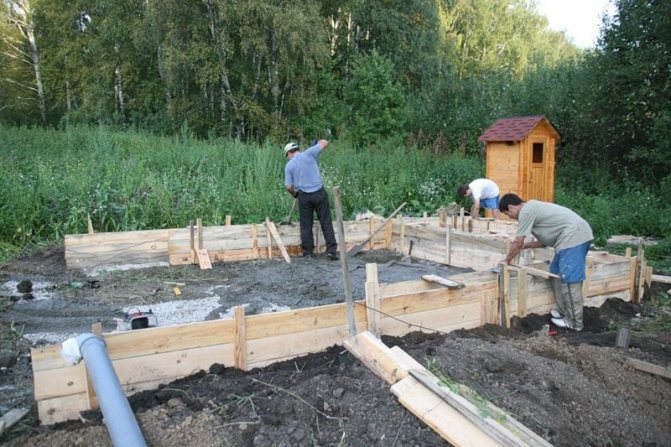

Расчёт деревянной опалубки для ленточного фундамента

На основании расчёта застройщик должен ясно понимать, какой пиломатериал нужно приобретать и в каком количестве. Кроме деревянных щитов, для изготовления ограждений нужны доски и брус, из которых делают элементы крепежа всей опалубочной конструкции. В качестве скрепляющих элементов применяют проволочные скрутки и шпильки-стяжки.

В зависимости от ширины стен фундамента для расчёта ограждений применяют обрезную доску толщиной от 25 до 50 мм и шириной от 120 до 200 мм.

Доски для изготовления опалубочных щитов

Доска и брус для заливки ленточного фундамента в основном применяется следующих размеров:

Пример расчёта опалубки ленточного фундамента

Подсчёт расхода пиломатериалов для ленточного фундамента начинают с определения исходных данных:

• периметр монолитной ленты 10 х 12 м по оси плана – (10 х 2) + (12 х 2) = 44 м;
• длина опалубочных конструкций составит 44 х 2 = 88 м. Учитывается то, что щиты устанавливаются в два ряда;
• ширина монолитной ленты – 0,3м;
• высота стенок фундамента – 1,2 м.

На основании исходных данных расчёт производят следующим образом:

1. Общая площадь конструкций составит – 88 х 1,2 = 105,6 м2.
2. При ширине ленты 0,3м и высоте её стенки 1,2 м применяют обрезную доску толщиной 25 мм (0, 025 м).
3. Следовательно, для изготовления щитов понадобится обрезной доски – 105,6 х 0,025 = 2,64 м3.
4. Пользуясь усреднёнными показателями, устанавливают расход бруса сечением 50 х 50 мм. Это будет составлять 30 % от кубатуры обрезной доски – 2,64 х 0,3 = 0,79 м3.
5. Расход на крепёж щитов и непредвиденные потери принимают в размере 10 % от общей потребности в материале – 2,64 х 0,1 = 0,264 м3.

В итоге застройщику потребуется для возведения монолитного ленточного фундамента:

• доска обрезная 150 х 25 мм –3 м3;
• брус 50 х 50 мм – 1 м3;
• проволока для стяжек диметром 0,8 см – 10 м;
• распорные шпильки длиной 40 см (1 шпилька на каждые 2 м периметра ленты)– 44 : 2 = 22 шт.

Видео «Как правильно сделать опалубку»:

Для расчёта ограждающих конструкций монолитной ленты из дерева можно использовать калькулятор опалубки. Подсчёт расход пиломатериалов необходимых размеров легко можно сделать с помощью этого счётчика.

В интернете нетрудно скачать подобный калькулятор или в режиме онлайн с его помощью можно получить показатели расхода пиломатериалов. Для расчёта в таблицу калькулятора вводят исходные данные. В результате получают расход пиломатериалов, количество шпилек и проволоки.

Опалубка ленточного фундамента из ДСП и бруса

Пояснения по проведению расчетов

Непосредственно расчет довольно прост и не требует большого количества данных о форме, размерах, заведомо просчитанных перед началом строительства.

Основными данными являются:

• Длина ленты (включает в себя сумму длин всех элементов постройки, учитывая внутренние перемычки под будущие стены.)
• Фактическую толщину предполагаемой несущей конструкции.
• Высоту щитов опалубки для фундамента (необходима только лишь высота щита и, если в нижней части основания роль опалубки играет грунт, эту высоту мы не берем для калькуляции).

Этот подход будет идеальным решением отливки ленточного фундамента с малым заглублением, что приведет к экономии материала.

Статья по теме:

Расчет бетона на столбчатый фундамент

Чтобы узнать, сколько бетона нужно на фундамент из столбиков, нужно знать их высоту и площадь поперечного сечения. Для вычисления площади сечения квадратного или прямоугольного столба, умножьте его ширину на длину. Площадь круглого столбца вычисляется по формуле: S=3,14×R 2 (R — радиус столбца).

Для примера, диаметр круглого столбца 0,2 м, тогда площадь его сечения будет: 3,14×(0,1) 2 =0,0314 м2. При высоте 2 м объем столбика равен: 0,0314×2=0,0628 м3. Если сечение столбца имеет сложную форму, его площадь вычисляют по соответствующей математической формуле. Для вычисления суммарного расхода бетона на весь фундамент полученное число умножьте на количество столбцов.

Расчёт необходимых объёмов опалубки для объекта

Расчёт покупки необходимого объёма опалубки для объекта

можно выполнить по следующим вариантам:

Вариант №1

. По заданному темпу ведения работ: например, 2 этажа здания за месяц.

Вариант №2

. По максимально возможному потоку бетонной смеси в смену (месяц): например, в месяц строительная организация может уложить в опалубку П=2000 куб. м.

Вариант №3

. По финансовым возможностям строительной организации (подрядчика): например, на опалубку организация может выделить всего 16,50 млн. рублей.

Расчёт необходимой площади опалубки по варианту №1.

1. В этом случае расчёт ведётся по проектным объёмам бетона и проектному расходу опалубки для каждого вида монолитных конструкций.

2. В качестве иллюстрации рассмотрим следующий пример.

3. Необходимо построить 2 этажа жилого дома, имеющего 4 секции за 1 месяц (30 дней).

4. Объём монолитных бетонных стен толщиной bc=0,20 м одного типового этажа Vс=808 куб. м; объём монолитной плиты перекрытия типового этажа толщиной bп=0,18 м – Vп=400 куб. м.

5. Общая площадь Scт двусторонней опалубки стен двух этажей (N=2) равна:

Scт=2(Vc/bc)N=2×(808/0,20)×2=16160 кв. м (1)

6. Общая площадь Sп опалубки плит перекрытия равна:

Sп=(Vп/bп)N=(400/0,18)×2≈4444 кв. м (2)

7. Длительность одного цикла применения используемой опалубки составляет:

• Для стеновой опалубки – Тс=3 дня.

• Для опалубки плиты перекрытия – Тп=14 дней.

8. Минимально необходимая площадь Fс опалубки стен для объекта составит:

Fc=SстTc/30=16160×3/30=1616 кв. м (3) 9. Минимально необходимая площадь Fп опалубки плит перекрытия для объекта составит:

Fп=SпTп/30=4444×14/30≈2074 кв. м (4) 10. Этот расчёт идеализирован, так как принято, что планировка всех секций абсолютно одинаковая. На самом деле это не так. Поэтому необходимо подобрать комплект опалубки для стен на всех секциях одного этажа, а потом набрать часть опалубки стен, пригодной на всех секциях этажа и часть опалубки, пригодной только на каждой отдельной секции!

11. Аналогичным образом делают подбор опалубки и для плит перекрытия.

После этих операций окончательно определяют необходимый комплект опалубки для стен и для плит перекрытия путём сложения площади опалубки, применимой на всех секциях с площадью опалубки, необходимой для каждой отдельной секции.

Расчёт необходимой площади опалубки по варианту №2.

1. Возьмём за основу данные о жилом доме из варианта №1. В этом случае объём бетона стен и плиты одного этажа равен:

V1=Vc+Vп=808+400=1208 куб. м (4)

2. Объём бетона стен и плит двух этажей равен:

V=2V1=2×1208=2416 куб. м (5) 3. Таким образом, при потоке П=2000 куб. м реально можно забетонировать стены и плиту перекрытия первого этажа (1208 куб. м) и только часть (стены) второго этажа (808 куб. м):

Vb=V1+Vc=1208+808=2016 куб. м (6)

4. Из соблюдения технологии ведения бетонных работ (сначала возводят стены здания – потом плиты перекрытия) следует вывод, что объёмы опалубки для стен и для плит перекрытия нужно оставить прежними, однако эффективность использования опалубки плит перекрытия будет всего лишь 50%.

Расчёт необходимой площади опалубки по варианту №3.

1. Зададим вначале условие, что 1 кв. м опалубки стен стоит примерно 7000 рублей, а опалубки перекрытия – 2500 рублей.

2. На основе данных п. 4 варианта №1 расчёта видно, что площадь опалубки стен для возведения 2-х этажей равна 1616 кв. м, а площадь опалубки плит перекрытия 2074 кв. м.

3. Стоимость 1616 кв. м опалубки стен будет равна:

Сс=1616×7000=11 312 000 рублей.

4. Стоимость 2074 кв. м опалубки плит будет равна:

Сп=2074×2500=5 185 000 рублей.

5. При общей стоимости опалубки стен и плит ΣС=11,312+5,185=16,497 млн. рублей на опалубку стен приходится 69% стоимости всей опалубки, на опалубку плиты 31%.

6. Поскольку организация может выделить на покупку опалубки в сумме 16,50 млн. рублей, то этих денег достаточно, чтобы вести работы по возведению здания с темпом 2 этажа в месяц!

Выводы по данной теме:

1. Максимальный эффект при строительстве монолитных зданий возникает тогда, когда увязаны вопросы темпа (потока) подачи бетонной смеси в опалубку и площадь необходимой опалубки стен и плит перекрытия.

2. Если это условие невозможно выполнить, то нужно скорректировать либо сроки ведения работ, либо довести недостающие параметры процесса до необходимого уровня.

3. Конечно помимо этого, уместно рассмотреть вариант аренды опалубки.

4. Очевидно, что также необходимо решить вопросы с подбором квалифицированных рабочих и ИТР, поставками арматуры и бетонной смеси и др. вопросы.

Несъемная опалубка

Несъемную опалубку можно сделать в нескольких вариантах в зависимости от типа материала:

• железобетонная;
• деревянная;
• из пенополистирола;
• металлическая;
• из подручных материалов.

Таблица размеров фундамента для строений.

Железобетонная – это один из дорогостоящих вариантов. Положительные стороны ее заключаются в том, что толщина самих плит снизит расход бетона, в то время как прочность конструкции останется неизменной. Но есть и отрицательные стороны – это тяжесть плит, которые не монолитны, и иногда их высоты может быть не достаточно, что осложнит строительство.

Деревянную опалубку можно соорудить как из цельных досок, так и из фанеры. Несомненными плюсами этого материала являются цена и легкость монтажа, а минусом – то, что возможно применение дополнительных материалов для усиления фундамента и соединений.

Пенополистирол – этот вариант один из самых удобных. В этом случае саму опалубку собирают из отдельных блоков, которые прочно стыкуются друг с другом. Она легко монтируется, обеспечивая дополнительную гидроизоляцию и утепление, кроме того, в зависимости от формы блоков, без проблем принимает любую необходимую форму. Из минусов можно отметить то, что в одиночку достаточно сложно собирать эту конструкцию, кроме того, цена оставляет желать лучшего.

Схема опалубки ленточного фундамента.

Металлическая – является самой дорогой и, в то же время, достаточно удобной. Ее конструкция обычно сооружается из стальных листов толщиной 1-2 мм, которые обладают достаточной гибкостью, чтобы им можно было придать любую необходимую форму. Она хорошо гидроизолирует фундамент. Помимо этого, при сооружение каркаса из арматуры металлическую опалубку можно просто приварить. Ну а к минусам относится высокая стоимость.

Опалубку из подручных материалов соорудить дешевле всего. К подручным материалам относятся: профнастил, шифер, трубы, любой другой материал, который в состоянии придать необходимую форму, а также достаточно герметичен, чтобы удерживать цемент. К несомненным преимуществам относится дешевизна, но сборка таких конструкций достаточно сложная, особенно если материал используется разный. В таком случае гораздо сложнее обеспечить герметичность, и, что самое главное, такая опалубка для фундамента будет обладать малой несущей мощностью, поэтому такой вариант лучше использовать для небольших построек.
