Как подключить розетку к щитку фото

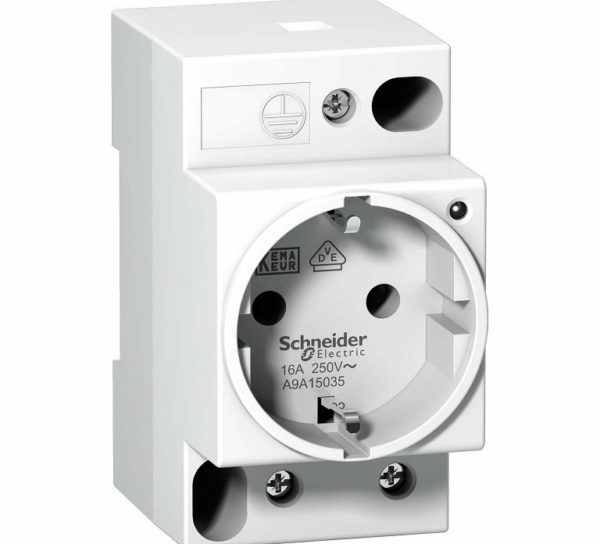

Как выбрать и установить модульную розетку на DIN-рейку

Единственное значимое отличие в том, что она предназначена для подключения осветительного и другого электрооборудования непосредственно к электрическому щитку. Обычная розетка в таких местах не устанавливается.

Разновидности DIN-реек

DIN-рейка — специальный профиль из металла (сталь, AL, Cu), который применяется в качестве общепринятого крепежного приспособления для монтажа и демонтажа (при необходимости) штепсельных розеток, электрических счетчиков, дифференцированных автоматов, автоматических выключателей и других электротехнических приспособлений.

Рейка получила название DIN в честь немецкого института стандартизации, где была разработана. Данный стандарт обобщенный — базовый документ, к которому ссылаются при изготовлении электротехнических приборов практически во всех странах мира.

DIN-рейки унифицированы по размерам, имеют отверстия или насечки для крепления изделия или разделения его для получения определенной длины.

Рейки классифицируются на следующие разновидности:

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

• Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
• Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
• При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
• Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

Совет: оставьте в распределительной коробке петлю на каждом фазном проводе. При перспективном расширении сети, можно разрезать проводку, и с помощью колодок быстро организовать расключение.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Подписка на рассылку

Всех, кто запланировал самостоятельный монтаж проводки в квартире или доме, часто интересует вопрос: «как подключить электрическую розетку?». Как правило, в одной комнате находится несколько розеток, предназначенных для подключения разных электроприборов, и для того чтобы смонтировать нужное количество розеток, необходимо произвести предварительные расчеты.

Схема расположения розеток и примерное количество элементов

Для начала необходимо составить план размещения розеток, который будет включать в себя указание всех электроприборов, которые будут подключаться к розетке. Самое большое количество розеток приходится на кухню, поскольку там располагается большее количество оборудования.

Схема розеток на кухне включает в себя большое количество электроприборов. А это значит, что проводка должна выдерживать большую нагрузку, поэтому стоит разделить розетки на несколько групп и провести параллельно кабели для их подключения.

При расчете количества розеток, запитанных от одной линии, необходимо рассчитать их общую токовую нагрузку для определения сечения кабеля.

Подключение к автомату проводов

В этой главе давайте попробуем составить хит-парад ошибок, которые допускают неопытные электрики при подключении автоматов в щитке. Их не так много, но все оны важны для обеспечения надежной работы устройств и безопасности вашего дома.

• Первая ошибка, наверное, самая распространенная – это попадание под контакт изоляции провода.

1. Все прекрасно осведомлены, что перед подключением к контакту с провода нужно счистить изоляционный слой. После этого оголенный конец проводника погружается в клемму, и та затягивается до полной его фиксации. Все легко и просто, но, тем не менее, ошибки здесь допускаются постоянно.
2. Если у вас в доме с новой проводкой внезапно пропало электричество или выгорел совершенно новый автомат, то причиной может стать банальное зажатие клеммой слоя изоляции. Такая ситуация приводит к существенному нагреву контакта, и есть риск оплавления изоляции самого автомата, что уже чревато пожаром. Почему так происходит? Дело в том, что изоляция будет препятствовать нормальному контакту металлов, растет сопротивление, что и вызывает нагрев. При неплотном касании постоянно возникает искрение, и большие нагрузки на цепь могут привести к появлению дугового разряда.

• Вторая ошибка, когда мастера используют для подключения к одной клемме провода разного сечения.

Способы подключения

Можно соединять розетки последовательно, параллельно или кольцом. Чтобы достичь оптимального соотношения цены и качества, применяют разные методы соединения, учитывая мощность тип электроприборов.

Выбор конкретного способа зависит от финансовых возможностей. Лучше не экономить на элементах сети, услугах профессионалов. Пусть в квартире, доме или на даче не будет мебели, но проводка должна быть качественной.

Параллельное соединение

Суть метода: к каждой точке доступа проведен отдельный провод. Как правило, его подводят от распределительного щитка комнаты, но для особо мощных приборов лучше присоединить точку доступа электричества напрямую к щитку.

• параллельное подключение розеток предполагает, что при выходе из строя одного из элементов сети остальные будут работать дальше, так как не зависят от него. Данный способ позволяет питать самые мощные приборы, тогда как последовательное соединение розеток создает ограничение по нагрузке на каждую точку блока.

• Затраты выше. В небольшой квартире это не сильно отражается на бюджете, а при создании сети крупного дома параллельное соединение розеток ощутимо повышает стоимость проекта. Стоит учитывать не только цену самих кабелей, но и стоимость работы электриков.
• Перегорание центрального контакта, который подводится к распределительной коробке, выведет из строя все подсоединенные розетки.

При использовании параллельного метода желательно не допускать соединение проводов, каждая линия должна быть цельным кабелем. Если технически это невозможно, стоит использовать специальные перемычки.

Шлейфовое соединение

Суть метода: соединение двух розеток и более между собой. К первой точке прокладывается провод от щитка или распределительной коробки, а от её контактов устанавливается перемычка на контакты второй и так до последнего устройства. Способ применяется для установки блоков розеток, перемещения точки доступа к сети в другое место.

Преимущество метода – небольшой расход провода. Подключение розеток шлейфом занимает у специалистов меньше времени. Недостатки способа:

• Правилами безопасности запрещено подключение к электрической розетке, подведенной подобным способ, мощных устройств. Их длительная работа приведет к перегреву проводов. Если установлена качественная автоматика, на объекте просто пропадет электричество. В противном случае возникнет пожар.
• Опытные электрики говорят, что соединение розеток шлейфом — одна из самых сложных задач, которая может встретиться при создании домашней проводки. Работа требует аккуратности и четкого понимания того, что вы делаете.

Соединять розетки шлейфом стоит в случаях, когда нужно создать розеточный блок для маломощных устройств: осветительных приборов, телевизора, зарядки для ноутбука и пр.

Кольцевое соединение

Суть метода: от главного щитка прокладывается основной кабель по всей квартире и возвращается обратно — создается кольцо. От этой магистрали создаются ответвления к распределительным коробкам. От них также делаются кольца, уже в отдельных комнатах, к которым подключаются розетки. Для России такая схема непривычна, используется редко

Преимущество метода в том, что если провод перегорает, сеть все рано работает, ток поступает с другой стороны. Но расход кабеля в такой схеме — самый высокий.

Комбинирование методов

В чистом виде параллельное или последовательное соединение используют редко. Незачем в квартире или на территории дачного домика всюду создавать точки доступа, способные вынести высокие нагрузки. Такие траты рациональны только в случае, если владельцу вдруг захочется поменять ванную с гостиной местами.

Суть способа: основной кабель подключается к распределительной коробке комнаты. От неё к самой крайней точке доступа подводится кабель, а от этой точки доступа — провод к остальным приборам.

• повышает надежность системы, в которой используются шлейфовые соединения;
• экономия проводника.

Недостаток метода в большом количестве перемычек, скруток проводов. Нужно тщательно рассчитывать проводку, чтобы знать, какие приборы можно подключать в комнате, а какие не стоит.

Как подключить двойную розетку

Рассмотрим 3 способа, все работы с отключенным напряжением!

1. Двойную модель, с механизмом в один подрозетник, монтируют точно как одноместную, описанную выше. Важный момент, который нужно учесть, чтобы ошибка не привела к короткому замыканию. Если конструкция оснащена двумя пластинчатыми шинами, фаза и ноль, обеспечивающими контакты двух подключаемых вилок, то в этом случае ошибиться сложно. Но в моделях, содержащих на каждой из шин по 2 клеммы (для удобной установки), очень важно не зажать нулевой и фазный провод в клеммах одной шины (фото справа).
2. От одного входящего кабеля шлейфовым методом. Определяем нужное расстояние между монтажными коробками. Питающий кабель общей сети заводят в одну из коробок.

Подготавливаем дополнительный отрезок кабеля, достаточной монтажной длины и такого же сечения, как и питающий. В подрозетниках делают отверстия, чтоб получился проход, сквозь который просовывают соединяющий шлейф. Зачищают концы от изоляции.

Первым монтируем прибор в подрозетнике с кабелями: питающим и шлейфовым. Конструкции могут иметь: три самозажимные или 3 винтовые клеммы (по два гнезда). Попарно в каждое из них вставляются провода одинакового цвета и они “самозажимаются” (или 3 винта затягиваются отверткой). Проверяется надежность соединений.

Собранную конструкцию аккуратно вставляется в подрозетник. Надо следить, чтобы провода располагались за корпусом и не попали под монтажные лапки. Подключаем второй прибор (от перемычки), аналогично первому, с той лишь разницей что у него по одному проводку на каждый контакт.

Совмещаем суппорты, выравниваем горизонталь и фиксируем монтажными лапками. Закрываем внешней облицовкой и общей рамкой, фиксируем винтами.

3. Параллельное подключение, для двух мощных потребителей, как правило, выполняется с заземлением. В два подрозетника, находящихся рядом, устанавливают 1-местные розетки, к каждой прокладывается по отдельному питающему кабелю (можно в одну штробу).

Очистить подрозетник от строительного мусора. Зачистить оплетку и осторожно, не повредив, снять изоляцию на каждой из жил, длинной 10 мм. Для удобства, проводники разводят в стороны, загибают вниз.

Установка, выравнивание и фиксация как в предыдущем случае.

Меры безопасности

Разводку электрощитка нужно выполнять, только отключив его от электросети. Монтаж производится, согласно составленной схеме, отклонение от нее, с большой долей вероятности, вызовет короткое замыкание.

Обязательно необходимо соблюдать полярность проводов, маркировка кабеля существенно упрощает эту задачу:

• провод черного цвета соответствует фазе;
• голубого – нулю;
• желто-зеленого – заземлению.

Без УЗО невозможно обеспечить защиту необходимого уровня, поэтому их устанавливать обязательно.

Расчет количества автоматов

Как рассчитать автомат на одну линию, было рассмотрено выше. Произведем расчет автоматических выключателей на 1 комнатную квартиру.

На ниже приведенном рисунке представлена типовая схема защиты электропроводки однокомнатной квартиры:

Из нее следует, что используется индивидуальная защита линий, которые питают конечных потребителей:

• Установлены два АВ, которые защищают линии освещения в коридоре и комнате, а второе обеспечивает отключение освещения в туалете, ванной и на кухне при аварийной ситуации.
• Розетки защищены не только АВ, но и дополнительной защитой на УЗО. Она предохраняет человека от случайного прикосновения к токоведущим частям электропроводки.
• Аналогично построена защита розеток и стиральной машины.
• Выделен отдельный автомат для отключения для электрической плиты.

Все приборы смонтированы в электрощите. Часто его монтируют в прихожей, а на площадке устанавливается электросчетчик и вводной АВ.

На 2 комнатную квартиру требуется большее количество автоматов. Что видно из схемы, которая приведена ниже.

В щите монтируются шесть автоматов, обеспечивающих отключения линий при коротком замыкании или перегрузках:

• один АВ предохраняет линию освещения коридора и обеих комнат;
• второй установлен на освещение кухни, туалета и ванной;
• отдельно защищается линия, которая питает бойлер;
• следующий автомат обеспечивает защиту розеток коридора, комнаты 1, комнаты 2, туалета и кухни.

Таким образом, если произойдет неисправность на одной из линий, ее легко можно будет локализовать и произвести ремонт.

Аналогичным образом производится расчет количества автоматов защиты на 3-х комнатную квартиру или на 4 комнаты. При этом следует подбирать электрощит, учитывая количество модулей в боксе.

На рисунке вверху приведен монтаж автоматов защиты в электрощите современной квартиры.

Перед автоматами защиты монтируется вводной автомат. Он предохраняет электропроводку всего дома. Как правило, номинал вводного автомата указан в договоре на электроснабжение и менять на больший номинал без соответствующего разрешения нельзя (в любом случае он опломбирован). Вводной автоматический выключатель должен монтироваться до счетчика, т.е. защищать не только электропроводку всего дома или квартиры, но и прибор учета.

Пример показан на нижеприведенном рисунке:

Проектируя электропроводку на двухэтажный дом, предполагают установку щитков на каждом этаже. При этом по ПУЭ (глава 1.2. п. 1.2. 11) рекомендуется устанавливать резервные защитные АВ и закладывать возможность развития энергосистем.

Однако, количество резервных автоматов или автоматов в электрощите в целом никаким документом не регламентируется. Но при проектировании рекомендуется устанавливать дополнительные автоматы в количестве 10%.

Также, если в щите по норме установлено менее 10 автоматов, то монтируется дополнительно один резервный.

Популярные производители

Во многих торговых точках представлен шикарный ассортимент электротехнических устройств, в том числе и розеток. Задавшись целью приобрести качественную розетку на DIN-рейку, возникает вопрос: чему отдать предпочтение?

Отметим ряд торговых марок, которые занимают лидирующее место на рынке производителей электротоваров:

Единственный минус всех перечисленных производителей — высокая ценовая политика. Для тех, кто ищут бюджетный вариант электротоваров, рекомендуют следующий перечень торговых марок:

Эти производители выпускают качественные электротовары по доступным ценам. Таким образом, покупая розетку на DIN-рейку, вы не понесете особых затрат, но сможете обеспечить удобство обслуживания и ремонта электрооборудования распределительного устройства.

Источник

Особенности схем подключения

Для подключения домов к электросети обычно используют самонесущие изолированные провода, отходящие от воздушных линий электропередач. Несмотря на преимущественные характеристики СИП, не рекомендуется их подключение и установка автоматов напрямую. Это объясняется тем, что в процессе длительной эксплуатации алюминиевые жилы начинают перегреваться. При этом происходит плавление изолирующего слоя, приводящее к возгоранию или неисправности АВ.

Во избежание подобных случаев используют специальные переходники, соединяющие медный и алюминиевый провода. Такая схема подключения автоматов обезопасит дальнейшее обслуживание электрощита и увеличит эксплуатационный период УЗО.

Исходя из вышеописанного, можно сказать, что монтаж автоматов не имеет особой сложности, поэтому его вполне можно осуществить самостоятельно. Главное не забывать основные правила подключения АВ: использовать проводники одинакового сечения, не ставить автомат на нулевую жилу и осуществлять подключение согласно ПУЭ. Также стоит учесть распространенные ошибки и соблюдать меры безопасности при работе с электрическим током.
