Двухтрубная система отопления: схемы, преимущества и недостатки

Попутная система отопления используется при обогреве частных домовладений. Применяется в одноэтажных и двухэтажных строениях большой площади.

Характеристика и особенности системы

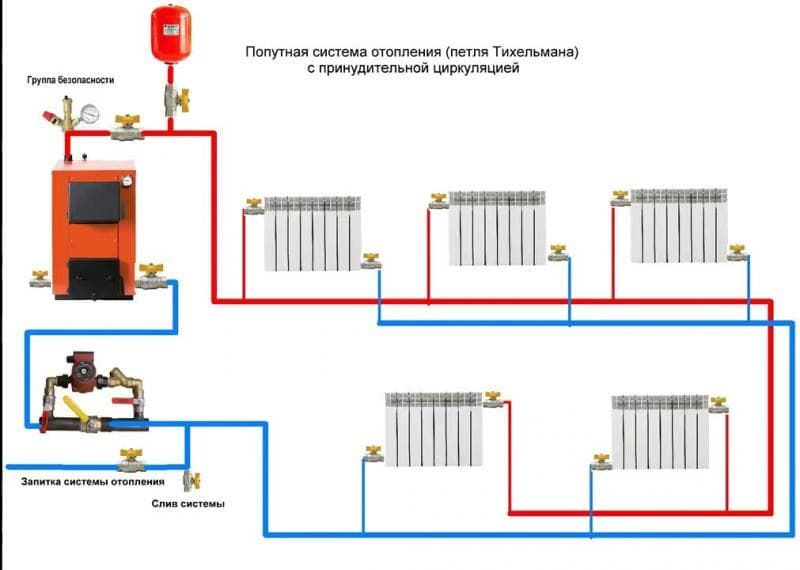

Система отопления с попутным движением теплоносителя спроектирована в 1901 году инженером Тихельманом. В такой системе жидкость перемещается в попутном направлении по обоим контурам: подаче и обратке. Длина труб по контурам одинакова, гидравлические условия схожи. Поэтому последний отопительный прибор нагревается также хорошо, как и первый. Такая система позволяет равномерно обогревать все помещения, экономить топливо. Попутная система отопления имеет альтернативное название – «петля Тихельмана», в честь ее создателя. Установка такой системы рекомендуется для обогрева больших помещений с 10 или более радиаторами. В небольших домах применение такой системы не целесообразно.

Для установки попутной системы обычно нужен циркуляционный насос. Самотечная система возможна при сравнительно небольшом числе отопительных приборов (не более 10) и одноэтажной разводке.

Преимущества и недостатки

Преимущества системы с попутным движением воды:

1. Вся система отопления прогревается равномерно, от начального до последнего радиатора. В каждом помещении будет одинаково тепло.
2. Не нужно применять дорогое оборудование и сложную балансировку.
3. Возможность установки регуляторов тепла.
4. Система имеет долгий срок эксплуатации.
5. Высокая надежность и редкость поломок.
6. Систему можно прокладывать под полом.
7. Схема применима для двухэтажных домов.
8. Система может работать самотеком.

Недостатки системы:

1. Повышенный расход труб. Их длина больше, чем в традиционных системах. К трубам требуется большое количество единиц запорной арматуры.
2. Трубы имеют большее сечение по сравнению с обычными схемами, а значит, обойдутся дороже.
3. При сложной конфигурации помещений применение схемы становится невозможным ввиду ограничений по обводам (нельзя применять прямые углы, разную высоту труб).
4. При большой площади дома и нескольких этажах такая система обойдется в значительную сумму.

Традиционно используемые схемы

Традиционно для отопления домов применяют однотрубные или двухтрубные системы. Однотрубная схема подразумевает установку одного контура с теплоносителем.

Основным плюсом такой системы является небольшая общая длина трубопровода. Соответственно меньше финансовые затраты на прокладку системы, монтаж ведется быстрее, ниже аварийность. Минусом такой схемы является снижение температуры воды при проходе по трубам, последний радиатор может быть недостаточно горячим.

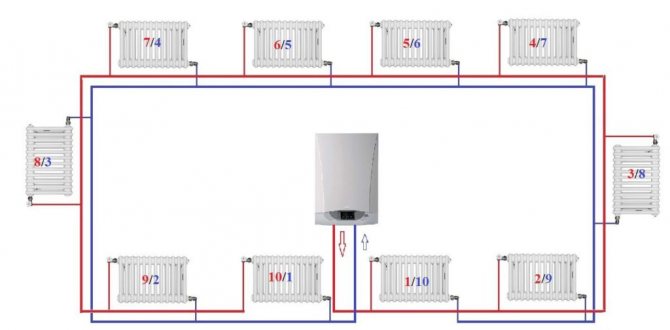

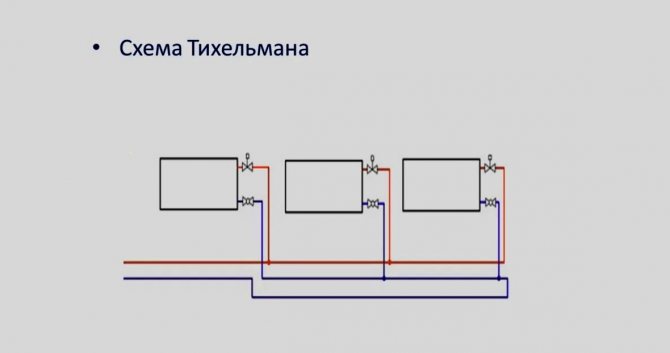

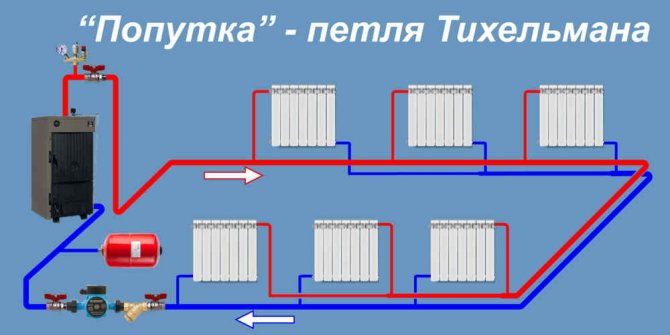

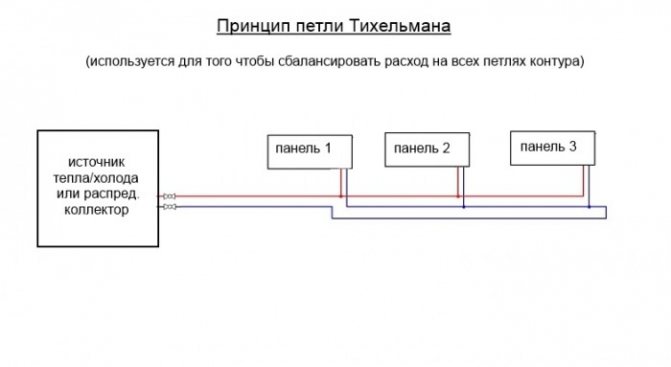

Что такое петля Тихельмана?

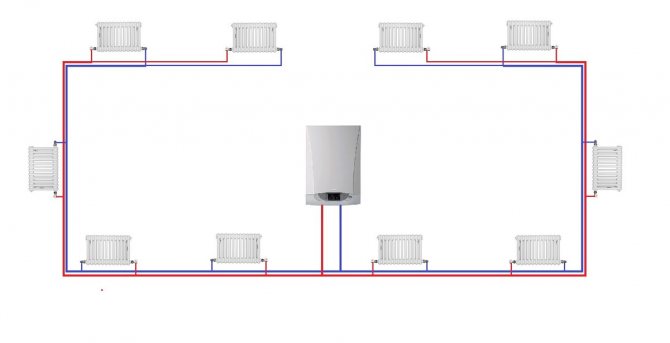

Чтобы понять, что такое схема петли Тихельмана, нужно представить отопительную систему с попутным движением теплоносителя. То есть батареи подключены к трубопроводу последовательно, схема классическая, при которой тепловой узел присоединяется в начале ряда батарей. Затем от узла ответвляются два трубопровода, один из которых нужен для подачи прогретого теплоносителя, а второй для обратного тока воды. Каждый прибор в контуре представляет собой шунт, что объясняет возрастание гидравлического сопротивления в петле по мере удаления батареи от теплового узла.

Если такой контур формируется как замкнутое кольцо, то оба края становятся максимально приближенными к прибору нагрева и трубопровод обратного тока направлен не в котельный отсек, а продолжается дальше, по цепочке. В этом случае схема отопления Тихельмана требует продления подающего трубопровода от прибора нагрева до последнего радиатора, обратка же идет по магистрали от первой батареи и заканчивается в котельном отсеке.

Реализуется схема и в случае линейного расположения радиаторов отопления. При таком раскладе трубу обратного тока нужно развернуть в зоне врезки последней батареи и охлажденный теплоноситель будет возвращаться к прибору нагрева. Получается, что на определенном участке магистрали система превращается в двухтрубную, поэтому петлю Тихельмана еще называют 2-х трубной разводкой.

На заметку! По сумме длины подающий и обратный трубопровод для каждого радиатора равноценны, поэтому балансировка системы отопления при выкладке схемы Тихельмана не требуется.

Плюсы и минусы

Попутная система имеет больше достоинств, чем недостатков.

Плюсы системы с попутным движением воды:

1. Вся система обогрева нагревается одинаково, от начального до последнего отопительного прибора. Во всех помещениях будет одинаково тепло.
2. Не нужно использовать дорогостоящее оборудование и непростую балансировку.
3. Вероятность установки регуляторов тепла.
4. Процесс установки попутной системы обогрева возможен собственными руками, особенные умения не нужны.
5. Система имеет продолжительный эксплуатационный срок.
6. Большая надежность и редкость неполадок.
7. Систему можно укладывать под полом.
8. Схема применима для домов в два этажа.
9. Система будет работать самостоятельно.

1. Очень высокий расход труб. Их длина больше, чем в обычных системах. К трубам требуется приличное количество единиц арматуры запорной.
2. Трубы имеют большее сечение если сравнивать с обыкновенными схемами, а это означает, обходятся дороже.
3. При сложной комбинации помещений использование схемы будет невозможным ввиду ограничений по обводам (нельзя использовать прямые углы, разную высоту труб).
4. При площади больших размеров дома и нескольких этажах подобная система обойдется в большую сумму.

Области применения петли Тихельмана

Увеличенный расход материалов не всегда лучше, поэтому система Тихельмана в двухэтажном доме применяется редко. Исключение составляет магистраль с размещением радиаторов по периметру строения. Кольцевая система потребует значительных затрат на материалы, но обустройство замкнутого кольца выполняется только при отсутствии помех в виде дверных проемов, окон «в пол». Придется укладывать еще одну магистраль для возврата теплоносителя в прибор нагрева.

Если петля удлиняется, удаляется от нагревателя, повышается сечение труб или подбирается мощный циркуляционный насос, в противном случае система не сможет работать в полную силу.

Для снижения расходов теплоносителя в зоне подключения первых батарей диаметр трубопровода следует уменьшить, это поможет сохранить напор воды на последующих участках. Уменьшение диаметра производится только по предварительным расчетам, иначе радиаторы, удаленные от прибора нагрева на значительное расстояние, не получат теплоноситель в достаточном объеме.

Важно! Если применяется отопление петля Тихельмана для двухэтажного дома с интеграцией в систему насоса увеличенной производительности, нужно позаботиться об устранении шума при работе насоса.

Получается, что применять двухтрубную проводку с попутным током воды можно лишь при общей протяженности магистрали от 70 метров, на которой устанавливается от 10 радиаторов. В противном случае попутная разводка не оправдает вложенных средств.

Петля Тихельмана своими руками

На подаче размещаются компоненты, отвечающие за безопасность системы. Они включают в себя манометр, клапан для стравливания и устройство автоматического сброса воздушных масс. Открытая конфигурация предполагает вертикальную проводку пути до начала уклонения, при этом в высшей точке помещают расширитель. После этого магистраль ведется к оставшимся компонентам сети.

На обратном пути устанавливают насос, мощности которого должно хватать для нейтрализации сопротивления гидравлики. В обвязочную систему для котла входят запорные арматурные элементы, монтируемые рядом с ним на обе трубы и поблизости от расширительного бака. Также их крепят по бокам насоса и на находящийся возле него подпиточный патрубок.

Горизонтальные и вертикальные стояки

Если трубы, соединяющие все отопительные приборы друг с другом, расположены в горизонтальной плоскости – это схема отопления с горизонтальным стояком. Такой подход экономичнее, т.к. требует меньшего количества труб и требует меньше затрат в монтаже. Горизонтальный стояк отопления – магистраль, подающая горячую воду, чаще встречаются в одноэтажных зданиях с большой протяженностью, т.к. при такой планировке разумнее подключать радиаторы последовательно друг за другом.

Система отопления с горизонтальной разводкой труб

Подобная проектировка дает возможность устанавливать раздельный температурный режим комнат, использовать теплосчетчики. Минус конструкции – возникновение воздушных пробок в трубах. Для устранения этой проблемы на батареи устанавливают краны Маевского, чтобы выпускать образовавшиеся излишки воздуха.

Если схема отопления с насосом подразумевает подключение к общей магистрали радиаторов, которые располагаются на разных этажах, то это вертикальная стояковая система отопления. При такой схеме монтажа радиаторы, отапливающие одну квартиру, питаются от разных стояков, что делает затруднительным учет потребления тепла в отдельно взятой квартире. В вертикальном контуре отопления подающая магистраль проходит под потолком верхнего этажа или по чердаку, а все обогревательные приборы последовательно подключаются к главному стояку, который расположен вертикально и проходит через все этажи. Схемы этого типа применяются в многоэтажных жилых домах. К вертикальному стояку можно подключить каждый этаж отдельно, это пригодится, если дом вводится в эксплуатацию постепенно. Вертикальный стояк решает проблемы скопления воздуха в трубах, но монтаж такой конструкции более затратный.

Пример вертикальной схемы отопления частного двухэтажного дома

Стояк может проходить прямо через квартиру: пронизывая пол и потолок в каждой комнате или располагаться вне жилых помещений. При втором варианте он несет большие теплопотери, поэтому его «одевают» теплоизолирующим покрытием либо помещают в утепленную шахту. В контуре с вертикальным стояком невозможно соорудить теплые полы, сложно поддерживать требуемую температуру воздуха в разных помещениях. На верхних этажах теплее, чем на нижних, а стояки, которые расположены дальше от подающей магистрали, холоднее тех, что ближе.

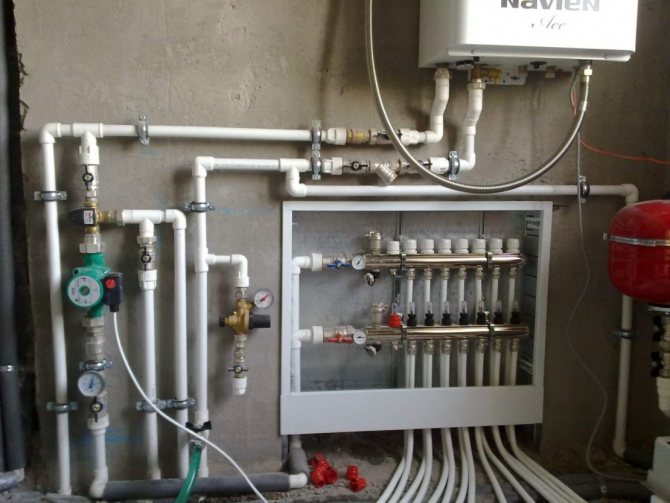

Если приборы отопления монтируются напрямую к распределительному коллектору, и каждый из них имеет подающую трубу и трубу обратки, такая схема именуется коллекторная или лучевая. Данный подход дороже предыдущих вариантов, но используется в монтаже, т.к. дает возможность сократить использование фасонных элементов и сделать скорость теплоносителя одинаковой во всех контурах.

Гидравлический расчет

При корректном монтаже, отсутствии перепадов сечения магистральной трубы и одинаковой высоте расположения радиаторов система функционирует бесперебойно. Мощности задействованных батарей будут равны между собой.

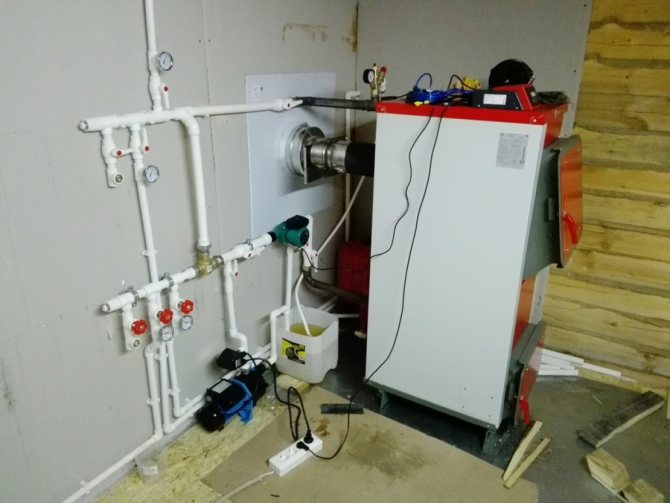

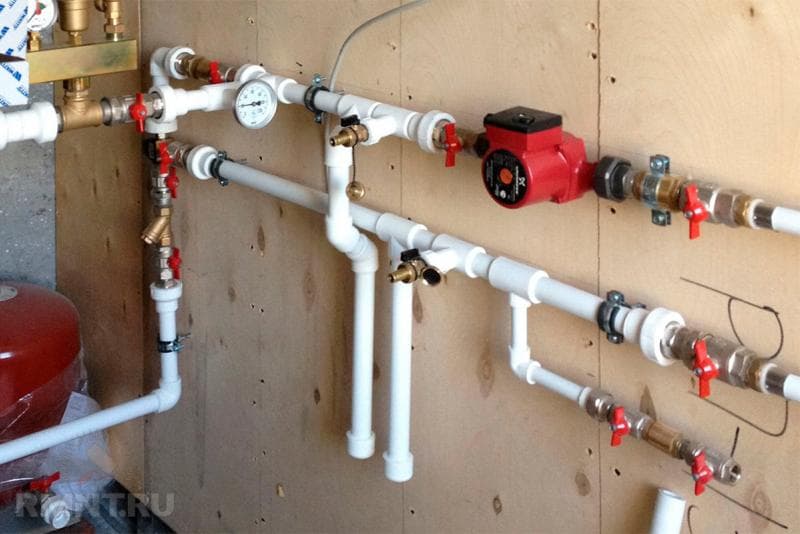

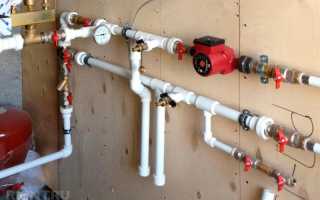

Обвязка котельной

Двухтрубная система с попутным движением теплоносителя может быть как открытой, так и закрытой. Как мы уже говорили, основным функционирующим элементом служит насос, поэтому его установки не избежать. На естественную циркуляцию не стоит рассчитывать даже при правильно организованной верхней разводке труб. Как мы уже говорили, типичная петля Тихельмана содержит 10 и более радиаторов, продавить такое плечо только гравитационным перемещением маловероятно.

На выходе подачи котла устанавливается традиционная «тройка» безопасности: автоматический воздухоотводчик, стравливающий клапан и манометр. Для открытых систем выход подачи должен быть организован вертикальным каналом до высоты образования уклона, в самой верхней точке устанавливается открытый расширительный бак. Далее труба подачи направляется непосредственно в разводящую сеть.

На обратке котла устанавливается один циркуляционный насос, производительность которого определяется гидравлическим сопротивлением всей системы. Непосредственно перед насосом располагается сетчатый фильтр, а сразу после насоса — тройник для подключения расширительного бака и манометр нижней точки. Также в этом месте выводится заправочный патрубок.

Запорная арматура котельной представлена полнопроходными шаровыми кранами, которые устанавливаются:

• по обе стороны от насоса
• на отводе расширительного бака
• на заправочном патрубке
• в точках подключения котла к магистрали

Дополнительно в котельной может быть установлена связывающая байпасная трубка, в разрыв которой монтируется электрический нормально закрытый клапан, срабатывающий при остановке циркуляции. Врезка байпаса должна осуществляться до циркуляционного насоса: байпас предназначен для защиты от температурного шока и шунтирует он теплообменник котла от магистрали, а не наоборот.

Разводка нижняя и верхняя схема автономной циркуляции

По типам разводки схемы отопления разделяют на конструкции, где разводка нижняя и верхняя. При нижней разводке подающая магистраль прокладывается в нижней части схемы движения теплоносителя, как и труба обратки. Расположены обе магистрали ниже обогревательных приборов. Такая конструкция имеет высокую гидравлическую устойчивость, удобна тем, что позволяет вынести вертикальные трубы стояков за пределы комнат. Все регуляторы контура (вентили, запорные механизмы) при такой компоновке находятся в одном помещении, как правило, это подвал или технический этаж.

Нижний тип разводки труб системы отопления

Нижняя разводка отопительных труб экономит тепло, т.к. они не прокладываются в чердачных помещениях или межпотолочных пространствах. Недостаток такого типа отопления – необходимость устанавливать краны для стравливания воздуха на каждую батарею, а также постоянные воздушные пробки.

При верхнем типе разводки трубопровод с теплоносителем проходит в верхней части отопительного контура. Как правило, он расположен на чердаке или в пространстве между потолком и крышей. Трубы с обраткой монтируют ниже радиаторов отопления. В самом высоком месте контура помещают расширительный бачок. Он регулирует давление внутри конструкции и исключает появление воздушных заторов. Этот вид отопления нельзя установить в доме, где нет ската у крыши. Минус верхней разводки – отрицательное гравитационное давление в вертикальных трубах. Это мешает течению воды и снижает гидравлическую устойчивость. При верхней разводке нельзя слить стояки централизованно.

Кроме нижней и верхней разводки существует также смешанная: подающая магистраль проходит сверху, а обратный трубопровод в нижней части отопительной конструкции. Такой подход разумен, если многоэтажное здание имеет собственный автономный котел, расположенный под крышей.

Система трубопроводов

Как верхнюю, так и нижнюю разводку петли Тихельмана принято выполнять трубами PPR. Если требуется скрытая прокладка труб, рекомендуется использовать систему PEX с надвижными фитингами. Если прокладка труб выполняется в плотных основаниях, следует использовать теплоизоляционную оболочку.

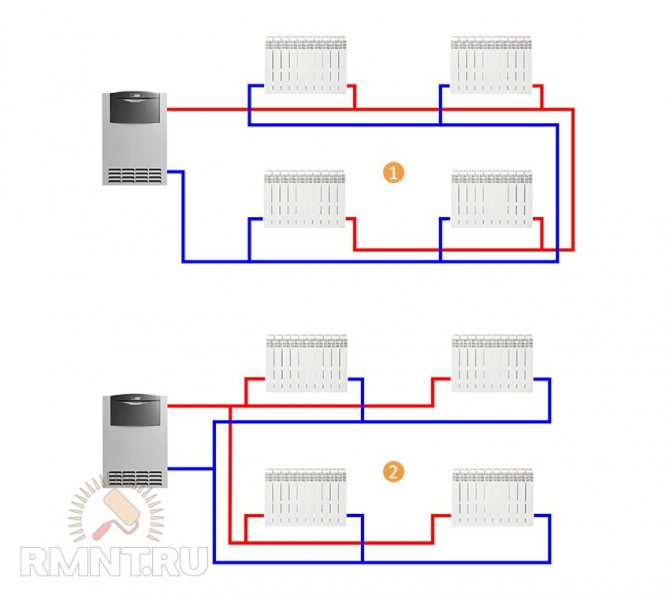

Система отопления Тихельмана для одноэтажного дома выполняется крайне просто. Трубопровод подачи теплоносителя пролегает от теплового узла вдоль всей радиаторной сети. Номинальный условный проход трубы сохраняется вплоть до предпоследнего радиатора в ряду, после чего выполняется переход на диаметр подключения радиаторов, обычно это 20 мм полипропилен или 16 мм PEX. Трубопровод возвратного тока прокладывается в том же порядке, но навстречу подаче, то есть первый радиатор по направлению тока горячего теплоносителя подключается заниженным диаметром.

Если система Тихельмана устраивается на нескольких этажах, требуется монтаж вертикального стояка. Магистральная труба подачи следует до самой высокой точки, откуда выполняется ответвление для запитки верхнего этажа. После этого магистраль разворачивается вниз, на этом участке осуществляется врезка подачи для всех нижних этажей. Общий трубопровод возвратного тока выполняется по аналогии с двухтрубной системой со встречным движением теплоносителя, то есть попросту выполняет роль сборной магистрали.

Диаметр труб для петли Тихельмана рассчитывается по общим методикам теплотехнического расчёта, основанных на выборе оптимального значения Kvs магистральных труб. При этом желательно, чтобы по ходу движения теплоносителя не происходило ступенчатого занижения условного прохода, иначе естественная балансировка системы будет не столь качественной. В системах с протяженностью разводящих трубопроводов до 120 м оптимальным считается условный проход магистральных труб не менее 270 мм2, а для труб подключения радиаторов — порядка 130 мм2.

Арматура радиаторов

Часто можно встретить мнение, что двухтрубная система отопления с попутным движением теплоносителя не нуждается в комплектации радиаторов регулировочной арматурой. Считается, что якобы этот факт нивелирует дополнительные затраты на дополнительные трубы и фитинги для них. Однако корректная работа радиаторов в таком случае вряд ли возможна.

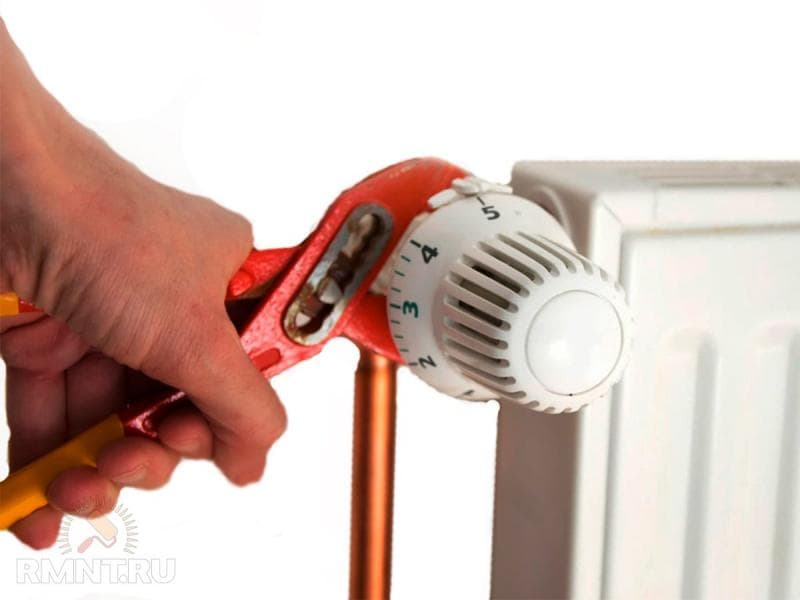

Термостатические головки для радиаторов в системе Тихельмана должны быть установлены обязательно. Без них никак не выполнить индивидуальную настройку радиаторов в разных комнатах, что не очень комфортно при изменяющихся климатических условиях. Что до балансировочных клапанов (дросселей), то на этот счёт споры особенно жаркие. Как упоминалось выше, даже при попутном движении теплоносителя отмечается перепад давления на радиаторах. При грамотном расчёте системы это явление можно компенсировать, варьируя число секций в радиаторах разных зон. Тем не менее, если существует даже минимальный риск ошибки, лучше установить регулировочные клапаны хотя бы на нескольких первых радиаторах с каждого края.

Петля Тихельмана также может балансироваться статическими методами регулировки. Речь идёт о так называемом «шайбовании». Если гидравлическим расчётом заранее определены коэффициенты местных сопротивлений, регулировочные клапаны могут быть заменены вставками, занижающими условный проход на определённую величину. Из простейших вариантов можно предложить самостоятельно изготовленные кольцевые уплотнения с разным внутренним диаметром, которые устанавливаются в местах резьбового подключения радиаторов.

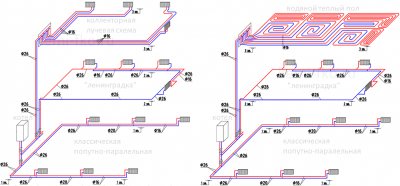

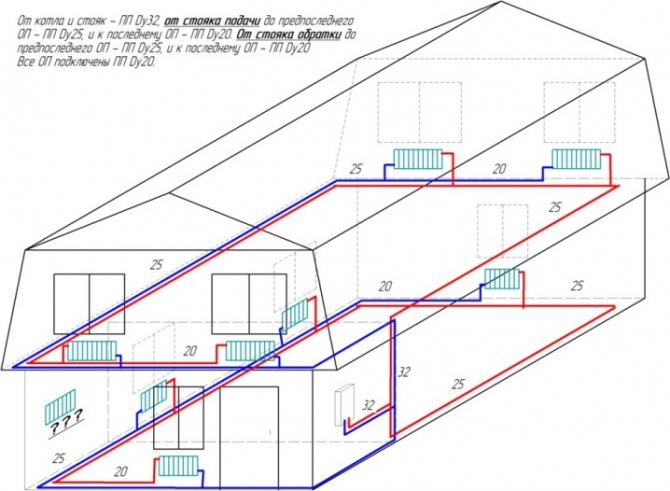

Попутная система отопления двухэтажного дома

Тема этой статьи — схема двухтрубной системы отопления двухэтажного дома и ее практическая реализация. Нам с читателем предстоит разобраться, как выполнить разводку отопления и подключение отопительных приборов, как добиться равномерного нагрева всех батарей, какие трубы и радиаторы закупить для монтажа отопительной системы. Приступим.

Участок двухтрубной отопительной системы.

Традиционно используемые схемы

Традиционно для отопления домов применяют однотрубные или двухтрубные системы. Однотрубная схема подразумевает установку одного контура с теплоносителем.

Основным плюсом такой системы является небольшая общая длина трубопровода. Соответственно меньше финансовые затраты на прокладку системы, монтаж ведется быстрее, ниже аварийность. Минусом такой схемы является снижение температуры воды при проходе по трубам, последний радиатор может быть недостаточно горячим.

Используемые схемы для попутной системы отопления

Двухтрубная схема (двухконтурная) требует установки двух контуров для циркуляции воды от котла до батарей отопления. Первая труба подает тепло от котла в радиаторы, вторая является обратной, остывшая вода перемещается в обратном направлении. Схемы разводки в обоих случаях довольно просты.

При двухконтурной схеме батареи подсоединяют параллельно их можно выборочно перекрывать при необходимости.

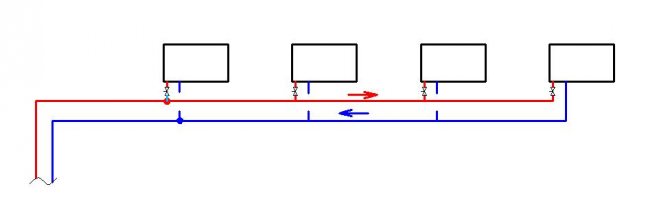

Двухтрубные традиционные системы также называют тупиковыми. Основное отличие от «петли Тихельмана» в том, что подача теплоносителя подающей и обратной магистралей идет по разным направлениям. Горячая вода идет от котла к батарее, отдает тепло и отводится в «обратку», двигаясь к котлу. Встречное движение воды имеет некоторые недостатки: ближние к котлу радиаторы греются быстрее и помещения отапливаются неравномерно.

Тупиковая и попутная схема движения теплоносителя

Попутная система отопления частного дома имеет преимущества по сравнению с тупиковой по гидравлике. Теплоноситель перемещается в одном направлении, вода проходит одинаковое расстояние и этим обеспечивается оптимальная сбалансированность системы. Радиаторы используются одинаковые по размеру и мощности.

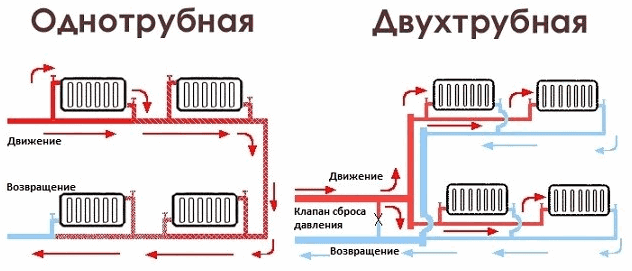

Двухтрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры.

При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

В двухтрубных схемах подвод горячего теплоносителя к радиатору и отвод остывшего из радиатора осуществляются по двум разным трубопроводам отопительных систем.

Существует несколько вариантов двухтрубных схем: классическая или стандартная, попутная, веерная или лучевая.

Классическая двухтрубная схема разводки система отопления.

В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.

Такое устройство имеет двухтрубная система отопления в многоэтажном доме.

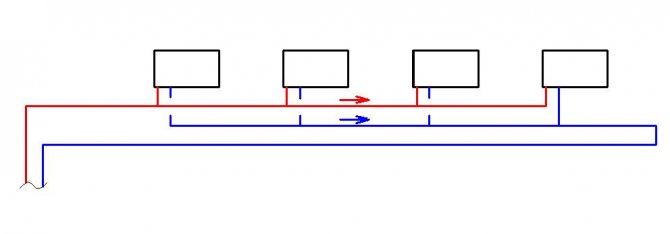

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

Веерная (лучевая)

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

Веерная или лучевая система отопления.

В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.

Алгоритм выполнения монтажных работ

Монтаждвухтрубной попутной системы отопления ведется в соответствии с определенным алгоритмом, где начальным этапом является подбор диаметра труб, а конечным – установка циркуляторного насоса.

Расчет диаметра трубопровода

Есть научно обоснованный способ расчета. Сечение трубы выбирается, исходя из объема теплоносителя, проходящего по трубе в единицу времени. Расчет начинают от дальнего радиатора по формуле:

G=3600×Q/(c×Δt), (1)

где: G − расход воды на обогрев дома (кг/ч);

Q − тепловая мощность, требуемая для обогрева (кВт);

c − теплоемкость воды (4,187 кДж/кг×°C);

Δt − разность температур между горячим и холодным теплоносителем, принимается равной 20 °C.

Далее вычисляют сечение труб по формуле:

S=GV/(3600×v), (2)

где: S − площадь поперечного сечения трубы (м2);

GV − объемный расход воды (м3/ч);

v − скорость движения воды, находится в диапазоне 0,3−0,7 м/с.

Полученная цифра – это сечение, исходя из него, подбирают внутренний диаметр трубопровода.

Такой расчет ведут по всем радиаторам до котла.

При расчете также можно ориентироваться на таблицу зависимости внутреннего диаметра трубы от тепловой нагрузки.

Таблица зависимости внутреннего диаметра трубы от тепловой нагрузки

Можно учитывать следующие ориентиры:

1. При потерях тепла до 15 кВт (150 м кв.) площади подойдут трубы диаметров 20 мм.
2. При потерях от 15 до до 27 кВт (до 250 м кв. площади) потребуются трубы диаметром не менее 25 мм.

Провести расчет по приведенным формулам или гидравлическим таблицам для домовладельца является сложной задачей, поэтому можно основываться на рекомендуемых диаметрах труб.

Диаметр трубопровода должен быть одинаковый на всем его протяжении для обеспечения стабильной работы батарей. Рекомендуемый минимальный внутренний диаметр труб -20 мм.

Необходимо соблюдать следующие условия:

• Трубы класть под напольным покрытием для избегания высотных обводов. Если это невозможно, то нужно учитывать конфигурацию дома и максимально стремиться к одинаковой высоте прокладки труб.

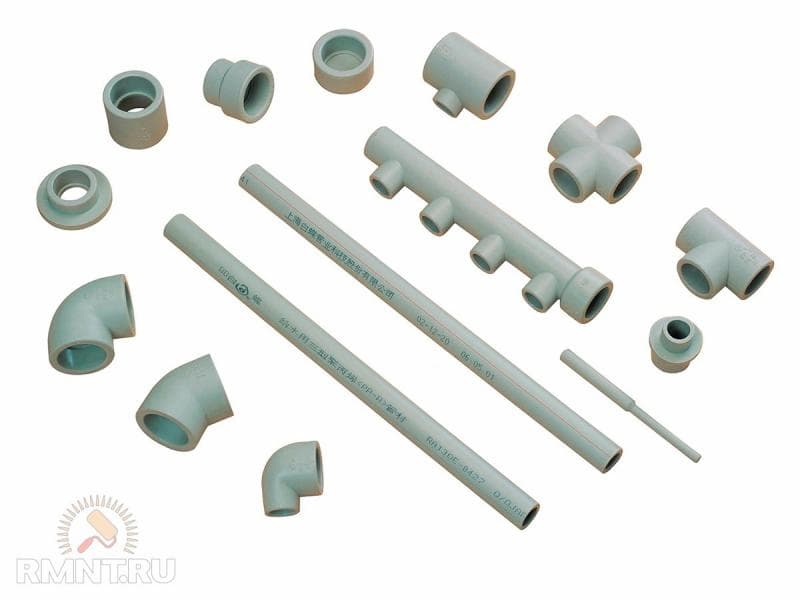

• Материал труб – металлопластик или полипропилен с армированием алюминиевой фольгой. Такие трубы прочнее и прослужат долго.

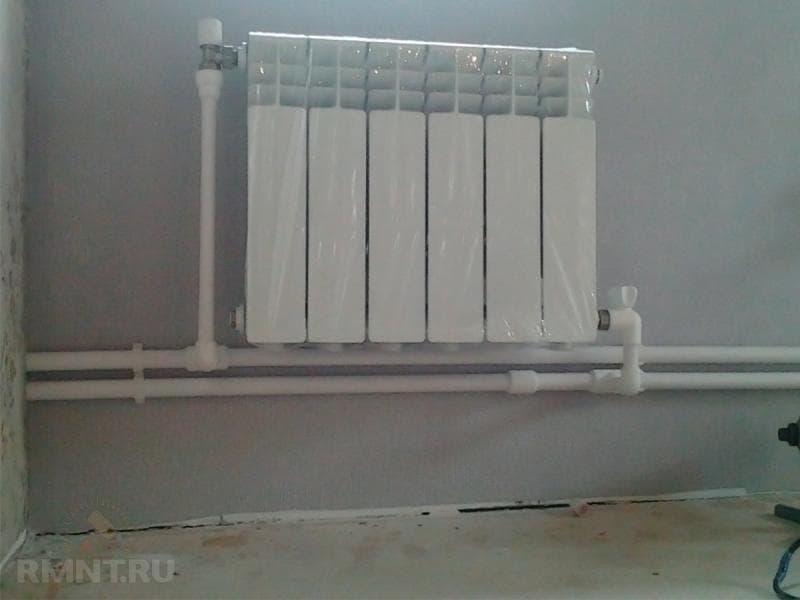

• Радиаторы ставят биметаллические или стальные с нижней системой подключения. У таких батарей выше гидравлическое сопротивление, что балансирует систему. Мощность радиаторов должна быть одинакова по всей площади дома.
• На каждую батарею ставят балансировочный кран на обратке. Желательна установка терморегуляторов.

Установка котла

Монтаж

Процесс установки системы отопления Тихельмана заключается в последовательности следующих действий:

1. Для начала производится монтаж котла. Для того, чтобы его расположить в помещении, минимальная высота от пола до потолка должна составлять 2,5 м, допустимый объём помещения равен 8 м³. Для того, чтобы узнать необходимую мощность агрегата, нужно выполнить расчет (примеры можно найти в специализированных справочных изданиях). Для обогрева 10 м² понадобится примерно мощность в 1кВт.

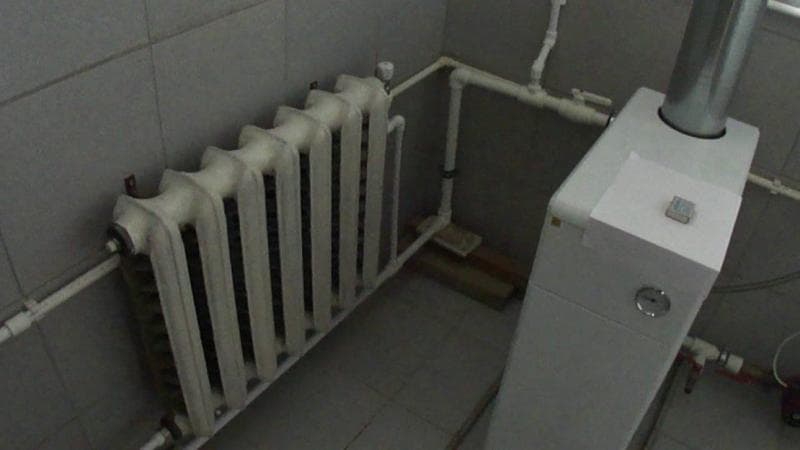

2. Следующий этап — навешивание радиаторных секций. Изначально нужно определить сколько радиаторов вам нужно, затем необходимо сделать разметку их расположения (обычно их размещают под оконными проёмами) и крепление посредством специальных кронштейнов.
3. Далее переходим к этапу протягивания магистрали попутной системы отопления. Лучше всего использовать металопластиковые трубы, которые хорошо справляются с высокими температурами, а также порадуют владельцев долгим сроком эксплуатации и простотой монтажа. Основные трубопроводы (подача и “обратка”) от 20-ти до 26-ти мм и 16-ти мм для подсоединения радиаторов.

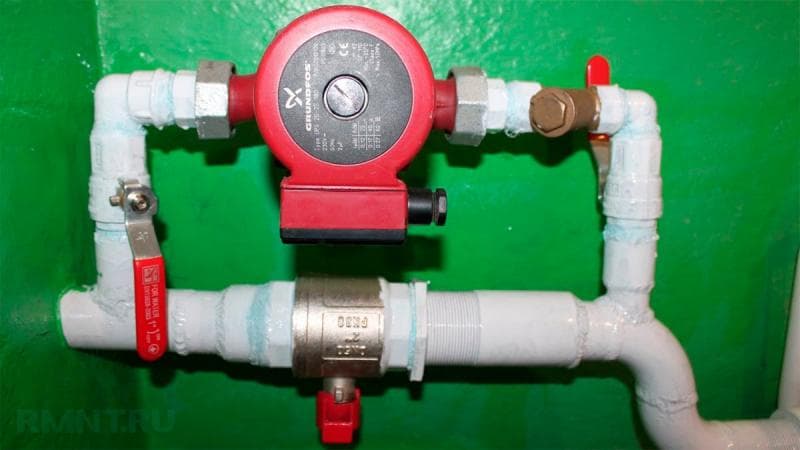

4. Монтаж циркуляционного насоса. Он должен быть установлен на обратной трубе максимально близко к котлу. Врезать его нужно через байпас с тремя кранами. Перед насосом должен стоять специальный фильтр. Пренебрегать этим требованием не стоит, поскольку он оказывает непосредственное влияние на срок службы оборудования.
5. Монтаж расширительного бака и элементов, которые отвечают за безопасность работы оборудования. Для отопительной системы с попутным движением теплоносителя подходят исключительно мембранные расширительные бачки. Элементы группы безопасности входят комплектацию совместно с котлом.

Если вы собрались применить схему Тихельмана для двухэтажного дома, то здесь есть специальная технология.

Разводка труб осуществляется с завязыванием всего здания полностью, а не каждого этажа по отдельности. Также следует на каждом этаже установить по одному циркуляционному насосу и оставить неизменными равные длины обратных и подающих трубопроводов для каждого радиатора в отдельности в соответствии с основными требованиями попутной двухтрубной отопительной системы. Если установить один насос, то в случае его поломки система отопления во всем доме придет в бездействие.

Многие специалисты считают целесообразным устройство общего стояка на два этажа с отдельной трубной разводкой на каждом этаже. Такими образом можно учесть разницу потерь тепла на каждом этаже и подобрать нужные диаметры труб, а также требуемое число секций в батареях.

Раздельная попутная схема отопления на этажах сделает настройку системы гораздо проще, а также позволит осуществить оптимальную балансировку нагрева всего здания. Однако, здесь нужно будет врезать в контур попутки балансировочный кран для каждого этажа. Краны могут быть размещены один около другого непосредственно рядом с котлом.

Популярность и широкое применение схемы отопления Тихельмана полностью оправдано, множество положительных отзывов довольных владельцев домов, использующих подобную схему является прямым подтверждением.

Достоинства и недостатки системы Тихельмана

• универсальность для монтажа в помещениях различного назначения, планировки и размера. Возможность установки большого числа приборов. Оптимальность отопления дачных построек с равномерным прогревом при кратковременных ночёвках в зимнее время;
• отсутствует необходимость в сложной балансировке с установкой дорогостоящего регулировочного оборудования;
• равномерный прогрев всех помещений в здании с возможностью регулировки отдачи тепла каждым радиатором;
• простота выполнения монтажных работ и обслуживания системы;
• долговечность эксплуатации и редко возникающие поломки.

• дороговизна, вызванная повышенной длиной трубопроводов и невозможностью использования малых диаметров;
• прокладку петли не всегда возможно выполнить по периметру дома из-за мешающих особенностей архитектуры (высокие оконные и дверные проёмы, лестничные пролёты и другие препятствия).

Появление современных циркуляционных насосов со способностью эффективного прокачивания теплоносителей сделало попутную систему отопления одной из самых востребованных.

Попутная схема разводки отопительного трубопровода отличается тем, что является саморегулирующейся. Если она собрана правильно, то после монтажа ее настраивать не нужно. На каждом радиаторе в этой системе должна возникнуть одинаковая разница давлений между подачей и обраткой. Каждый отопительный прибор в попутной схеме работает в одинаковых гидравлических условиях.

Как устроена попутка

Одинаковая разница давлений на радиаторах возникает потому, что сумма длин подачи и обратки для каждого одинаковая. Это можно наглядно увидеть на схеме. Возьмите любую батарею из системы, и оцените суммарную длину подающего и отводящего трубопровода до котла.

Т.е. все отопительные приборы находятся в одинаковых условиях автоматически, а это именно то, что на других схемах добиваются тонкой настройкой и добиться иногда не могут. Например, сложная настройка у лучевой схемы, где каждая батарея подключена длинной парой трубопроводов к одному коллектору. Длины этих трубопроводов разные, радиаторы взаимно влияют друг на друга, поэтому систему приходится тщательно регулировать.

Диаметры трубопроводов

Желательно, чтобы диаметр магистрального трубопровода (и подачи и обратки) был бы одинаков на протяжении всего кольца, за исключением подключения последнего радиатора. Где с точки разветвления на предпоследний, можно использовать меньший диаметр, ведь это будет уже не магистраль, а отвод на последний в схеме отопительный прибор. Т.е. конечный отрезок и подачи и обратки может быть с меньшим диаметром.

Выдержка одного значительного диаметра магистралей необходима, чтобы обеспечить одинаковые условия для радиаторов. Т.е. чтобы эта «попутка» была бы сбалансированной системой, где все батареи работают стабильно в одних условиях.

Если же начать «играться» в экономию и уменьшать диаметр магистрали по ходу движения жидкости (ведь ее требуется меньше с каждым ответвлением), то очень просто сделать, так что группа последних радиаторов будет всегда холоднее, т.е. система получится сложнонастраиваемой.

Таким образом, для небольшого дома с 6 – 8 радиаторами от котла прокладывается трубопровод с диаметром 26 мм (наружный для металлопластика, для полипропилена и др. материалов — другие значения), затем до предпоследнего прибора, — 16 мм. Наоборот, для обратки, – от первой батареи 16 мм, затем от второго – 26 мм кольцо до котла.

Но это лишь пример для небольшой системы, а если дом большой, то и диаметр магистралей возможно нужен побольше, чтобы на конечных участках трубопровод не шумел, чтобы скорость в нем не превысила 0,7 м/с. Определить необходимый диаметр можно несложным подбором по подключенной мощности, пример расчета можно обнаружить и на данном ресурсе.

Всегда ли нужна попутка

Попутная система отопления подороже по сравнению с тупиковой, процентов на 20. Денежный перерасход связан с применением труб большого диаметра, и в особенности их фитингов – тройников на ответвлениях радиаторов и переходников на меньший диаметр, которым подключены радиаторы.

В тупиковой же схеме диаметры труб будут меньшими, так как вся мощность разделяется на 2 и более плечей, по выходу из котла.

Особенно громоздкой становится попутка, когда нет возможности провести трубы по кольцу по периметру дома – от выхода котла к его входу. Тогда обратку приходится возвращать тем же путем, где и уложена подача.

Получается сложная петля уже из трех магистральных трубопроводов большой толщины. Этого нужно избегать и преобразовать попутку в более простую тупиковую схему по конкретным обстоятельствам.

Обычный же переход на тупиковую систему происходит при снижении количества радиаторов до 10 и менее. Тогда появляется возможность сбалансировать радиаторы в тупиках и сами плечи без особого наращивания мощности насоса.

При наличии 3, 4 и даже 5 радиаторов в плече нет проблемы с балансировкой всех радиаторов и плечей в тупиковой схеме отопления.

А если те же десять радиаторов приходится делить по плечам как 6 и 4, — то лучше делать самонастраивающуюся попутку, так как при 6 отопительных приборах и неравнозначных тупиках придется излишне увеличивать мощность насоса и слишком «зажимать» ближе расположенные к нему батареи.

Осложнения при создании попутной системы отопления и ее настройка

Если, как рекомендовалось, диаметр магистрали трубопроводов будет одинаковым, а радиаторы будут расположены на одном высотном уровне, а также, если не будет слишком большой разницы в мощностях радиаторов, то и проблем с работой системы быть не может.

Точнее, любые проблемы типа «не греет 3-й радиатор» возникают только лишь из-за нарушений монтажа. Например, выполнена пайки полипропилена с наплывами и перекрытием внутреннего диаметра.

Но если, негативные для работы системы факторы, которые указаны выше, присутствуют, то и различия в работе радиаторов могут возникать.

• Расположенный выше заберет больше теплоносителя.

Факторы целесообразности выбора

Современные отопительные системы представлены как на отечественном, так и на мировом рынке строительной индустрии в широком разнообразии. Однако, каждое из предложенных конструктивных решений целесообразно применять в некоторых конкретных случаях. Если рассматривать конкретно систему петли Тихельмана, ее установка является рациональным решением, если:

у вас большой дом, организация отопления в котором предполагает монтаж большого количества батарей;существует возможность прокладки труб исключительно по периметру комнат;вы готовы потратить на организацию отопления в доме относительно большое количество финансов.

Выше подан традиционный минимальный перечень условий, в соответствии с которыми выбор в пользу «попутки» является рациональным и обоснованным. Таким образом, если работа циркулярного насоса определяется влиянием балансировки, а необходимости в прокладке трехтрубной системы с большими петлями отсутствует, именно попутная схема оптимальным образом будет функционировать в вашем доме.

Настройка клапана – схема с тупиковым движением теплоносителя

Как рассчитать необходимый диаметр труб?

Естественно, в процессе проектирования схемы отопительной системы в конкретном архитектурном объекте необходимо определиться с тем, каковым должен быть диаметр труб в конструкции. В данном случае предполагается вычисление общих тепло-мощностных показателей. Это необходимо сделать в первую очередь, так как в противном случае монтаж отопления будет затруднен. Итак, в процессе определения диаметра труб мы высчитываем мощность конструкции. Необходимо заранее определить такие параметры:

• объем дома;
• разность температур внутри помещений и в окружающей среде;
• стандартный коэффициент по потерям тепла, который в свою очередь напрямую зависит от того, насколько утепленным является архитектурный объем в целом.

Схема двухтрубной системы В отношении коэффициента существуют уже заранее определенные числа, которые зависят от степени теплоизоляции архитектурного объекта. Так, если присутствует минимальная теплоизоляция или она полностью отсутствует, то коэффициент равен 3 или 4. В случае облицовки здания кирпичом данный показатель варьируется в диапазоне от 2 до 2.9. При условии среднего уровня изоляции тепла в помещениях предлагается коэффициент со значением порядка 1.8. В завершении стоит сказать, что, если дом утеплен качественными строительными материалами, а также при условии, что был проведен монтаж стеклопакетов и современных дверей на всех входах в здание, коэффициент теплопотерь является минимальным – не более, чем 0.9.

После расчетов, описанных выше, необходимо определить с какой скоростью теплоноситель будет передвигаться по трубам. Традиционный диапазон значений данного параметра – от 0.36 до 0.7 метров в секунду. Специалисты называют эти рамки оптимальными. Как правило, диаметр труб в районе 26 миллиметров является наиболее подходящим как для обратной магистрали, так и для подающей. Для подключения радиаторов к системе специалисты рекомендуют использовать 16-тимилиметровые трубы.

Сколько воды должно быть в «петле»?

Вполне очевидно, что для грамотной организации отопления в доме необходимо знать конкретное количество теплоносителя, который будет заполнять и приводить в действие всю систему. Прежде, чем приступать к непосредственно к расчетам количества необходимой воды, нужно определить каковы теплопотери всего дома. Для этого необходимо знать такие параметры, как:

• разность температур в окружающей среде и внутри помещения;
• значение понижающего коэффициента;
• сопротивление теплопередачи.

Далее остается лишь воспользоваться формулой следующего типа: G = S * 1 / Ро * (Тв – Тн)к. Получив значение теплопотерь можно приступать к определению количества воды. Для этого используем такую формулу – Q = G/(c*(Т1-Т2)). Для ее применения понадобиться знать удельную теплоемкость воды, а также ее температуру как в обратной трубе, так и в подающей.

Схема вертикальной двухтрубной системы

Доверьтесь современным технологиям

Ни для кого не секрет, что во времена эры современных технологий люди могут позволить машинам и программному обеспечению решать множество рутинных задач. Очевидно, что новичок в строительной сфере не в состоянии в полном объеме осуществить все необходимые расчеты, а также с нуля создать полноценный проект отопления в доме. К счастью, разработчики уже создали специальные программы, использование которых существенно упрощает дело проектирования и расчетов. Как правило, программное обеспечение для строительной сферы является достаточно дорогостоящим.

Между тем, многие компании предлагают бесплатные версии программ, которые обладают настолько ограниченным функционалом, чтобы пользователь ознакомился с основными возможностями продукта. Собственно, для проектирования отопления в загородном доме подобной бесплатной версии программного продукта может быть вполне достаточно.

Схема магистралей воды в системе отопления

Схема отопления Тихельмана

В загородных домах наиболее распространено автономное отопление. Это обусловлено отсутствием централизованного или не прохождением в большинстве сельских районов магистральных газопроводов. Для обогрева используются котлы небольших размеров, работающие на твёрдом, жидком топливе, электрической энергии и природном газе с поставкой в баллонах. Наиболее часто используется водяное отопление, отличающееся простотой и надёжностью, компактностью и гигиеничностью. Основное оборудование при таком способе включает следующие элементы:

• водогрейный котёл;
• радиаторные батареи;
• водопроводные трубы;
• расширительный бачок;
• запорная и регулирующая арматура.
