Как правильно сделать обрешетку кровли и размеры доски

Стропильный каркас крыши – это лишь часть необходимого пиломатериала, который нужен для возведения собственного дома.

Кроме него, еще нужно достаточно много материала использовать для того, чтобы сделать качественную и правильную обрешетку под кровельный материал.

Данный элемент крыши является очень важным, поэтому при его сооружении нужно придерживаться установленных строительных правил и норм в зависимости от выбранных материалов.

В этой статье вы узнаете, что из себя представляет обрешетка и как правильно ее монтировать.

Обрешетка крыши – что это и зачем она нужна

Обрешетка крыши – это специальная каркасная конструкция, состоящая из брусьев или досок, которые уложены под углом 90 градусов на стропила.

ОБРАТИТЕ ВНИМАНИЕ!

Обрешетка передает на стропила нагрузку, которую в будущем она будет испытывать от веса кровельного материала и атмосферных осадков (снега, льда и дождя). Обрешетка также предназначена и для полноценного удерживания кровли на здании.

Для сооружения обрешетки требуется некоторых из следующих материалов в зависимости от кровельного материала:

• брус;
• обычные или шпунтованные доски;
• тес;
• фанера.

Устройство обрешетки кровли должно осуществляться в соответствии с установленным правилам строительства. Это важно из-за того, что в случае неправильного монтажа или несоблюдения инструкций вся крыша из-за порывов ветра или неблагоприятных погодных условий может оказаться на земле.

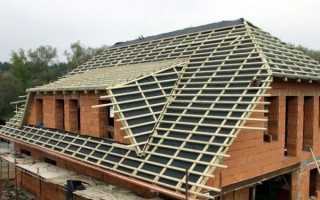

Обрешетка крыши

Поэтому, прежде чем начать работы по возведению обрешетки, нужно сначала полностью разобраться в устройстве кровельного пирога, видах материалов и возможности их применения в конкретных случаях.

Монтируем стропильную систему — cобираем фермы

Определившись с количеством и размерами стропил можно приступить к сборке своими руками стропильной системы кровли. Как правило, стараются устанавливать собранные предварительно фермы. Изготавливать их можно как на чердачном перекрытии дома, так и на земле и поднимать уже готовыми.

В любом случае значительно облегчить работу помогут несколько шаблонов.

Первый из них – стропило необходимой длины с запиленными под необходимым углом торцами. При необходимости кромки могут быть обрезаны не по прямой линии, а с уступами, облегчающими монтаж деталей. Например, если стропила опираются на брус, крепление можно осуществлять стальными уголками, перфорированной стальной лентой или гвоздями. Во всех случаях фигурный пропил увеличит качество монтажа.

Второй шаблон – лист фанеры с прибитыми под необходимым углом упорами, в которые вкладываются верхние торцы стропил и соединяются ригелями – поперечными досками сечением 50х150, обеспечивающими необходимую жесткость стропильных пар. Если позволяет свободная площадь, в качестве шаблона можно использовать одну собранную своими руками ферму.

Устанавливаем фермы

Подготовленные своими руками фермы поднимают наверх. Монтаж удобно начинать с крайних пар, называемых фронтонными. Их устанавливают вертикально, контролируя положение по отвесу или прибитой к стене дома доске, и фиксируют положение с помощью дополнительных откосов. Нижние торцы фермы опираются на брус мауэрлата или на венцы сруба. К ним они прибиваются гвоздями №100.

Способы крепления стропильной ноги к мауэрлату

Зафиксировав крайнюю ферму, крепят остальные, соблюдая пролет между ними. Для контроля этой величины можно предварительно напилить своими руками проставки из доски 50х150 и не замерять расстояние для каждой пары. Углы стропильных ферм после их установки дополнительно соединяют коньковым брусом или доской. Дополнительно зафиксировать стропила поможет обрешетка.

Устройство кровельного пирога крыши

Независимо от того, какая была запланирована кровля здания – плоская или скатная, крыша должна быть осуществлена определенным образом.

Данный элемент сооружения состоит из нескольких слоев, которые строители приняли называть кровельным пирогом.

Он позволяет защитить внутренние помещения здания от неблагоприятного воздействия на них любых факторов внешней среды.

Позволяют этого достигнуть следующие слои пирога:

• внутренняя отделка;
• обрешетка;
• пароизоляционный слой;
• контробрешетка;
• слой утеплительного материала;
• пленка для кровли под обрешетку — гидроизоляционный слой;
• вентилируемое пространство;
• непосредственно сам кровельный материал.

Кровельный пирог

Каждый из вышеперечисленных слоев, если он установлен правильным образом, выполняет свою определенную функцию. Если пропустить одну из частей кровли, остальные элементы будет более подвержены различны воздействиям внешних факторов. К тому же внутренние помещения здания станут менее защищенные и комфортные для проживания и эксплуатации.

Внутренняя отделка представляет собой чаще всего слой из гипсокартона и отделочного покрытия, которым может послужить штукатурка, обои или краска. Эта часть пирога несет в себе лишь эстетическую функцию, закрывая внутренние слои кровли.

• Обрешетка представляет собой специальный каркас, на котором в дальнейшем будет держаться кровельный материал. С внутренней стороны стропил крыши укладывается специальная пароизоляционная пленка, которая не допускает проникновения испарений из помещения в пирог.
• Чаще всего между стропилами кровли укладывается утеплительный материал. Наиболее популярными его видами является минеральная вата и пенопласт. Первый тип утеплителя является огнеустойчивым и более дорогим. Он требует больших человеческих ресурсов для монтажа. Пенопласт подвержен быстрому возгоранию при пожаре, выделяет, плавясь, токсические вещество, но при этом он является более доступным и простым в монтаже.
• Гидроизоляция представляет собой пленку, которая размещается поверх стропильных ног. Она не допускает проникновения атмосферных осадков внутрь помещения, а также препятствует затеканию в кровельный пирог конденсата, которые может образоваться в вентилируемом пространстве.
• Вентиляция в кровле предназначена для того, чтобы помещения, непосредственно находящиеся под ней, были более комфортными для проживания и нахождения в них людей. Также вентиляция защищает кровельный пирог от водяных испарений.

Пирог под металлочерепицу

Кровельный материал может быть совершенно разным – как штучным, так и рулонным. В зависимости от того, какой из представленных вариантов будет выбран, зависит и монтаж обрешетки, так как именно она должна удерживать его на крыше.

Размеры стропил

Минимальный размер стропила для крыши дома должен быть 50х150 мм (40х150 мм), обычно применяют стропила 50х200 мм. При больших пролетах кровли могут использоваться стропила 50х250 мм или же сдвоенные, то есть две доски соединяются вместе с помощью гвоздей. Также возможен вариант использования брусков с размерами 100х150 мм. Чтобы точно знать какой размер стропил нужно выполнить расчет. Для этого собирается вся нагрузка (см. выше), которая воздействует на стропило и вычисляется нужное сечение.

Если же делать расчет нет желания, то можно воспользоваться табличными значениями, по крайней мере это лучше, чем принимать размеры наугад.

Задавшись шагом стропил и зная длину можно определить размер сечения стропилы. Данный вариант является не точным и желательно его подтвердить расчетом!

Особенности сплошной и разреженной обрешетки

Что определяет шаг обрешетки в конструкции крыши? В зависимости от того, какой кровельный материал был выбран для крыши, существуют два различные виды обрешетки под него:

1. Сплошная обрешетка кровли – монтаж досок такой конструкции осуществляется с шагом, который не превышает одного сантиметра. Также допускается вариант использования листов фанеры. Чаще всего такую обрешетку делают под такие виды кровельных материалов, как мягкая черепица и плоский шифер. Также все виды мягких кровельных покрытий укладываются именно на такой вид обрешетки.
2. Разреженная – монтаж планок такой конструкции может быть различным в зависимости от материала, достигая нескольких десятков сантиметров. Чаше всего этот вид обрешетки используют под металлочерепицу, шифер и керамическую черепицу.

ВАЖНО!

Сплошная обрешетка в некоторых случаях может быть применима для других видов материалов, если на крышу будут осуществляться большие нагрузки. Иногда доски или фанеру в таких случаях монтируют в два слоя.

Чаще всего толщина обрешетки такого типа составляет 25 миллиметров. Одним из идеальных видов пиломатериала для такой конструкции является шпунтовая доска.

Сплошная обрешетка

Каркас разреженной обрешетки представляет собой ряды досок или планок, параллельные коньку крыши и друг другу с определенным шагом расположения между собой. Он может совершенно различным – от 10 до 800 миллиметров.

Чаще всего для такой конструкции используют более широкую доску для обрешетки крыши. Минимальная величина его сечения находится в пределах 40 миллиметров. Чем более тяжелым будет кровельным материал, тем более надежным нужно делать каркас. Поэтому в некоторых случаях толщину досок увеличивают, а шаг их расположения уменьшают.

Как наращиваются стропила?

Во время создания качественной и большой по размеру крыши нередко требуется значительные по длине стропила. Чтобы их получить, требуется наращивать несколько элементов. Для этого используются разные способы:

• обычно выбирается метод, предполагающий сплотить доски, для чего они складываются друг с другом, причем именно широкими сторонами, после чего сшиваются, для чего используются гвозди;
• укладка досок с небольшим сдвигом, причем обычно он делается в половину длины, что позволяет сделать действительно длинные стропила, обладающие хорошей прочностью;
• создание косого среза, располагающегося на торцах элементов, но до создания среза надо делать противоскользящий упор по вертикали, после чего формируется сквозное отверстие, позволяющие осуществить стяжку элементов болтами.

Характеристики материала, используемого для обрешетки

Для того чтобы понимать, какой материал можно укладывать на обрешетку, следует сначала разобраться в характеристике наиболее популярных его видов. К ним относится:

• черепица (керамическая, цементно-песчаная, полимерцементная);
• шифер (асбоцементные листы), еврошифер (ондулин);
• фальцевая кровля;
• металлочерепица;
• мягкая кровля.

Различные виды черепицы (кроме металлической) представляют собой малоразмерные штучные элементы кровли. Данный материал считается одним из самых лучших из-за своих свойств, а также длительному сроку эксплуатации.

При этом кровля из черепицы является самой тяжелой, из-за чего она требует хорошей основы в вине стропильного каркаса и соответствующей обрешетки. Лучше всего использовать бруски сечением от 50 до 60 миллиметров.

Шаг обрешетки нужно рассчитывать в зависимости от кроющей длины каждого черепка, который может быть разным в зависимости от производителя.

Черепица

Шифер является одним из самых распространенных кровельных материалов на территории страны по разным причинам. Небольшие размеры листов можно класть на бруски, чей размер не превышает 50 миллиметров.

Если осуществляется монтаж больших по своим габаритам и весу единиц шифера, лучше всего использовать бруски толщиной около 80 миллиметров. Шаг нужно подбирать в зависимости от размеров.

Они могут быть, как 120*68 сантиметров, так и 175*112,5 сантиметров. Стоит помнить, что один лист должен опирать по меньшей мере на три бруска, чтобы он не прогибался под собственным весом и давлением атмосферных осадков.

Шифер

Фальцевая кровля менее популярна, но все же ее иногда применяют. Если уклон крыши находится в пределах до 14 градусов, или же сама ее конфигурация достаточно сложная, производители рекомендуют монтировать материал на сплошную обрешетку.

Какая доска нужна для обрешетки крыши? Сечение бруса должно находится в пределах 50*50 миллиметров. Также можно применять вместо него доску с сечением 32*100 миллиметров.

Начинать монтаж обрешетку под фальцевую кровлю нужно от карниза. Выступающие части крыши должны быть на протяжении 60 сантиметров отделаны сплошной доской с шагом не более 1 сантиметра.

Фальцевая кровля

Мягкая кровля является достаточно простой в монтаже, но требующей одно- или двухслойной сплошной обрешетки. Вес такого материала достаточно небольшой.

Стоимость в отличии от некоторых других видов кровли также достаточно приемлемая. При этом срок службы мягких материалов может быть не очень большой. К тому же они достаточно токсичны при горении и не очень огнеустойчивы.

Гибкая черепица

Три варианта выбора доски

При выборе доски нужно отталкиваться от того, какие вам нужны размеры стропил, то есть длина и толщина. Но подходить к этому процессу можно по-разному, здесь все зависит от вашей стартовой квалификации, наличия времени и величины бюджета.

Вариант №1: берем лес кубометрами

Покупка леса сразу кубометрами считается лучшим вариантом для скромных бюджетов. Смысл в том, что вам предлагается купить доску или брус, примерно подходящие под ваши требования. Но в общей пачке будет определенный процент плохо обработанного леса и даже некондиционные доски. Поэтому берем с запасом порядка 10 %.

При наличии времени все эти вопросы решаемы. Так для изготовления стропил вы в первую очередь отберете самую лучшую доску, а весь остальной лес пойдет на вспомогательные узлы, такие как прогоны, подкосы и прочие конструктивные элементы стропильной системы.

Кроме того вам придется самому готовить дерево для строительства. То есть обязательно пару раз промазать доску комплексным антисептиком и кое-где подравнять или даже снять кору. Главное смотрите, чтобы лес был ровный, если доску повело «пропеллером», то обратно вы ее уже не выгнете.

При закупке кубометрами погрешность в размерах может достигать 5–7 мм, но при сборке эта неточность не сыграет слишком большой роли, поэтому особенно переживать не стоит.

Деформацию древесины исправить практически невозможно.

Вариант №2: строганая доска на заказ

Пиломатериалы, сделанные на заказ, обойдутся примерно на 30 – 40 % дороже, зато вам продадут строганую ровную доску четко соответствующую вашим размерам.

Отходы в этом случае будут минимальными. Для молодого домашнего мастера есть смысл заказать конкретное количество стропил поштучно, а для вспомогательных конструкций взять лес кубами.

Но здесь также есть свои нюансы. О деформированном материале я уже упоминал. Кроме него в общем штабеле вам могут подсунуть порченую древесину.

В торце сечение доски будет соответствовать заказу, а само полотно может иметь дефекты. Поэтому весь подобный материал желательно проверять поштучно, причем своими руками.

При получении заказа качество древесины желательно проверять лично.

Вариант №3: готовые конструкции

Сейчас существуют компании, которые практикую продажу готовых разборных домиков. Вы покупаете все сразу и по схеме собираете этот конструктор на месте. Но мало кто знает, что у этих же людей можно заказать изготовление цельных стропильных ферм по своим размерам.

Более того, дабы избежать досадных недоразумений, такие компании зачастую присылают на объект замерщика, который согласно проекту и вашим пожеланиям поможет сделать грамотный заказ. Правда такое удовольствие обойдется в круглую сумму, зато собирается крыша очень быстро и практически без дефектов.

Для сложных конструкций лучше заказать готовые стропильные фермы.

Выбор шага обрешетки в зависимости от кровельного материала

Каждый вид материала, используемый для кровли зданий, должен монтироваться на обрешетку с определенным индивидуальным шагом.

Данную величину чаще нужно определять самостоятельно в зависимости от габаритов листов материала, придерживаясь при этом строгих правил строительства. Можно выделить следующие закономерности для разных видов кровли:

• мягкие рулонные материалы – нужно использовать сплошную обрешетку с минимальным шагом между ее элементами до 10 миллиметров;
• шифер – необходимо индивидуально подбирать шаг в зависимости от толщины листов – от 50 до 75 сантиметров;
• металлочерепица – следует учитывать указания производителя материала, но в целом можно обозначить, что общий шаг находится в пределах от 300 до 400 миллиметров, а расстояние между двумя последними планками должно быть в два раза меньшим;
• черепица (керамическая, полимерная и песчаная) – нужно руководствоваться указаниями производителя, учитывая угол наклона крови; чаще всего доски укладываются с интервалом от 320 до 380 миллиметров;
• фальцевая кровля – наиболее распространенный шаг обрешетки составляет 200 миллиметров, хотя бывают и другие.

ОБРАТИТЕ ВНИМАНИЕ!

Стоит помнить, что от правильного расчета (калькулятор расчета обрешетки на крышу тут) и выбора шага обрешетки зависит то, насколько крепко будет держаться кровельный материал на крыше.

Монтаж обрешетки крыши своими руками

После приобретения материала нужно заказать древесину для кровли.

Расчет ее габаритов нужно производить с учетом размеров той кровли, которая была куплена, а также в зависимости от величины крыши.

Стоит запомнить, что чем более сложная будет конструкция, тем больше будет каких-либо отходов и некондиционных элементов.

Поэтому лучше всего заказывать материал с запасом 10%.

Для монтажа основания могут понадобится следующие инструменты:

• молоток и гвозди;
• шуруповерт и шурупы;
• ножовка или болгарка;
• плоскогубцы;
• карандаш или мел для разметки;
• рулетка;
• строительный уровень.

Монтаж гидроизоляции

При монтаже следует придерживаться следующей инструкции:

1. Сначала в зависимости от выбранного материала следует сделать разметку на стропильных ногах расположения досок или брусков. В зависимости от вида кровли разметка может быть неоднородной. Чаще всего на краях следует делать более мелкий шаг.
2. После того, как разметка была осуществлена, с помощью молотка и гвоздей, или шуроповерта и шурупов нужно осуществить поэтапный монтаж досок или брусков на стропильные ноги.
3. После каждого прибивания очередного элемента нужно обязательно проверить его расположение относительно предыдущего, а также правильность монтажа с помощью уровня.
4. Уже непосредственно на само основание следует осуществлять монтаж кровельного материала.

Монтаж обрешетки

Как защитить стропила?

Для создания стропил используется натуральная древесина, подвергающаяся негативному воздействию грызунов, влажности, огня и плесени. Чтобы элементы прослужили долгое время, требуется обязательно защищать их разными растворами.

Поэтому перед применением любой доски важно убедиться, что она была покрыта антипиренами, антисептиками и особыми средствами, отпугивающими насекомых и грызунов. Если этого не было выполнено в заводских условиях, сами покупатели обязаны позаботиться о такой защите основных частей крыши.

Таким образом, стропила являются основными элементами для создания любой крыши. Для их создания может использоваться брус или доски. Требуется выбирать для этого только качественную древесину, не обладающую какими-либо существенными недостатками и дефектами. При грамотном выборе материала гарантируется получение долговечной и надежной конструкции на крыше.
