Какое расстояние от стены до радиатора должно быть – правила крепления батарей отопления

Каждый профессиональный строитель знает, что при организации различных монтажных работ следует выполнять определенные постулаты-правила, которые могут быть условные и узаконенные различными сертифицированными документами типа ГОСТов и СНиПов. Правила и рекомендации, как устанавливать конструкцию, существуют на любую, даже небольшую деталь, соответственно они есть и для организации отопления, в том числе и на установку радиаторов – нагревательных элементов системы.

Рекомендации по размещению радиаторов

Специалисты уделяют большое внимание правильному расположению отопительных приборов. В этом случае обогрев помещения будет производиться с наибольшей эффективностью.

Основные рекомендации по выбору места установки батарей:

• Для качественной циркуляции воздуха около батареи необходимо соблюдать дистанцию 3-4 см между теплоизоляционным слоем и отопительным устройством. При уменьшении этого промежутка затрудняется воздухообмен и падает эффективность системы.
• В случае невозможности создания утепления внутреннюю поверхность стены покрывают слоем фольги. Она служит отражателем тепла, который направляет потоки внутрь комнаты.

Для декоративных целей радиаторы могут ограждать специальными экранами. Они должны перекрывать радиатор, поэтому уменьшают эффективность работы системы, так как препятствуют поступлению тепловой энергии в комнату. По этой причине важно уделить особое внимание и выбору декоративных решеток на батареи.

Выполнение монтажных работ

Радиатор среднего размера вешают на 2 кронштейна

Навешивая радиатор, следует проверять все плоскости, так как от соблюдения вертикальности и горизонтальности обогревателя зависит теплоотдача прибора.

Для средних размеров нагревателя устанавливают 2 кронштейна, таким образом, чтобы они заходили между крайними секциями, если же радиатор больших размеров, то устанавливают дополнительный крюк строго в средний проем радиатора. О том, кк навесить радиатор, смотрите в этом видео:

Байпас позволит регулировать тепло

При подключении радиаторов существует также ряд особенностей и требований, которые следует соблюдать. К одному из таких требований относится правило установки перемычки (байпаса) между трубами в системе однотрубной разводки, который даст возможность самостоятельно регулировать необходимое количество тепла в комнате. Главным преимуществом байпаса является то, что основание его установки не нужно узаконивать, и процесс монтажа можно произвести самостоятельно.

Следует помнить, что все правила монтажа радиаторных систем едины как при индивидуальном отоплении, так и при централизованном обогреве. Если вы собираетесь устанавливать новые нагревательные элементы, то следует взять на это действие разрешение в управляющей компании или ЖЭКе.

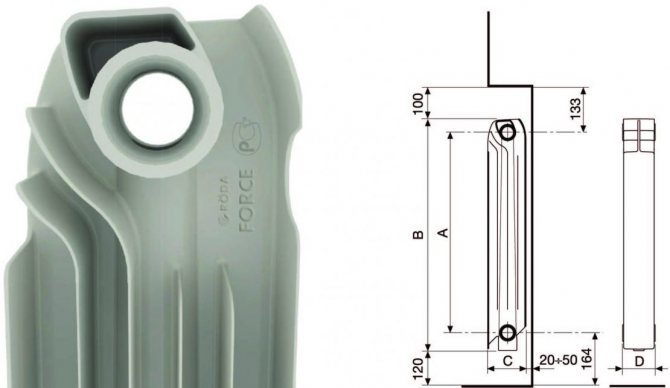

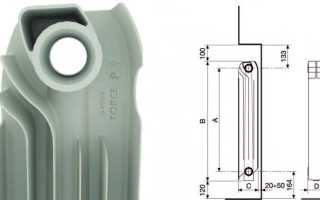

Нормативы

Нормативы СНиП носят рекомендательный характер, но при замене батарей в квартире многоквартирного дома с центральной системой отопления их выполнение обязательно. Это связано с тем, что при проектировании дома учитывались все условия его дальнейшего содержания и среди прочего – экономное тепловое обеспечение.

По установленным стандартам в кирпичном или панельном доме предусматривается следующее:

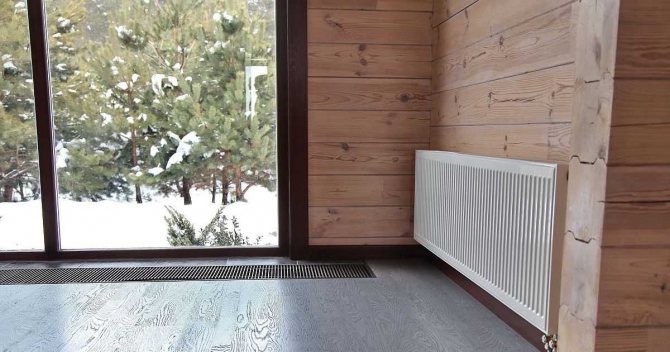

1. Расстояние от пола до батареи или радиатора должно быть в пределах 80–140 мм. Меньшая высота установки сделает невозможным проведение влажной уборки под устройством, спровоцирует накопление нежелательной для здоровья людей пыли, большая – сократит полезную зону обогрева.
2. Расстояние между батареей и подоконниками должно быть 100–120 мм. Если дистанция от радиатора до подоконника будет сокращена, то уменьшится конверсия воздушных масс и эффективность батареи отопления снизится.
3. Установка радиаторов отопления от стены более чем на 30–50 мм не рекомендована в связи с тем, что, как и в предыдущем случае, снижается конверсия, а также провоцируется скопление грязи с минимальными возможностями ее устранения.

На кухне

Вешать радиатор над полом необходимо точно по центру проема окна. Так будет обеспечено создание теплового экрана в районе стеклянного наполнения окна, и при этом сохранится эстетичный вид комнаты.

Схемы подключения

Перед тем, как самостоятельно установить радиатор отопления, определитесь с методом его подключения к сети. Чаще всего используются такие схемы:

1. Боковая (односторонняя) схема установки радиаторов отопления, при которой труба, подающая горячий теплоноситель, подсоединяется к верхнему патрубку отопительного прибора. Отводящая труба стыкуется с нижним. При этом обеспечивается высокая теплоотдача. При подсоединении наоборот, когда подающую трубу подсоединяют снизу, а отводящую – сверху, теплоотдача существенно снижается. Такое подключение в однотрубной системе требует монтажа перемычки, облегчающей работу системы.
2. Второе, диагональное подключение радиатора отопления заключается в следующем. Труба, подающая горячий теплоноситель, соединяется с верхним патрубком батареи, а «обратка» подключается внизу, на противоположном боку отопительного устройства. Такое подключение целесообразно, если батарея длинная, и имеет большое количество секций. Диагональная схема гарантирует максимальную теплоотдачу. Но если подающую трубу подключить снизу, а отводящую – сверху, теплоотдача снизится на 6-10%.
3. Последний способ – подключение радиаторов отопления нижнее – применяется, когда потребитель желает скрыть трубы отопления в стене, в полу или у его поверхности. При ней прямая и обратная труба подключаются снизу радиатора, но с разных его сторон. Такая схема подключения (иначе называется «ленинградкой») характеризуется эстетичностью, а также низкой теплоотдачей. Потери тепла составляют до 15%.

Можно поинтересоваться у специалистов тем, сколько стоит установить радиатор отопления, и, возможно, согласиться на их услуги. Опытные мастера подскажут, какую схему подключения выбрать, и какие понадобятся вспомогательные элементы для монтажа.

Монтаж радиаторов

Монтаж всех типов отопительных радиаторов проводят по одинаковой технологии. Разница представлена лишь выбранной схемой подключения и необходимостью приобретения для чугунных батарей заглушек большего диаметра, чем у остальных типов, а также установки на них воздушного отводчика, а не крана Маевского.

Инструменты и принадлежности

Проведение монтажа отопительных элементов сопровождается использованием следующего:

• набора слесарных инструментов;
• дрели или перфоратора с комплектом сверл;
• молотка;
• отвертки или шуруповерта;
• принадлежностей для измерения и разметки;
• строительного уровня и уголка.

Приобретают следующие комплектующие и принадлежности:

1. Радиаторы с комплектом кронштейнов или держателей.
2. Краны Маевского, соответствующие требованиям ГОСТа, лучше отечественного или европейского производства. Другие на радиаторе могут крепиться с трудом.
3. Элементы крепления фитингов и труб.
4. Заглушки, с учетом установки одного крана Маевского на одну батарею.
5. Запорные краны для оперативного выключения из системы вышедшего из строя элемента обогрева для замены.

Установка на каждую батарею кранов с плавной регулировкой тепла значительно сэкономит расход энергии и позволит создать комфортную атмосферу в комнатах разного назначения. Краны бывают в механическом или электронном исполнении.

Подготовка помещения

Перед началом проведения монтажных работ необходимо подготовить помещение. Если планируют проводить подключение по схеме «Ленинградка», то следует демонтировать напольные покрытия в комнатах. В других случаях это необязательно.

Чтобы мебель не мешала при демонтаже старых нагревательных элементов и установки новых радиаторов, ее убирают в центр комнаты. Подготавливают принадлежности для сбора остатков воды из снимаемых батарей, а также наведения порядка на месте их крепления.

Установка своими руками

После подготовки инструмента, принадлежностей и помещения начинают заниматься монтажом. Работы выполняют в такой последовательности:

1. Производят разметку. Для этого используют строительный уровень и рулетку. Измеряют высоту элемента отопления, добавляют расстояние радиатора от пола, делают отметку на стене. С помощью уровня чертят строго горизонтальную линию по отметке. От этой линии отступают и фиксируют на плоскости стены точки установки держателей.
2. С помощью электрической дрели или перфоратора делают сверления под дюбеля. Соблюдая дистанцию от батареи до подоконника, вкручивают держатели. Повторно проверяют горизонталь.
3. Распаковка радиатора. Устройство продают в защитной пленке. Если монтаж производится в период строительства, до окончания работ снимать ее не рекомендуют. При обстоятельствах, когда нужно, например, повесить на кухне взамен старого, пленку снимают до монтажа.
4. Компоновка отопительного элемента. Производится установка механического или автоматического устройства выпуска воздуха. Его вкручивают на посадочное место в одном из верхних коллекторов, напротив ввода горячей воды. На неиспользованные выходы вкручивают заглушки. Если имеется разница диаметров, следует использовать специальные переходники.

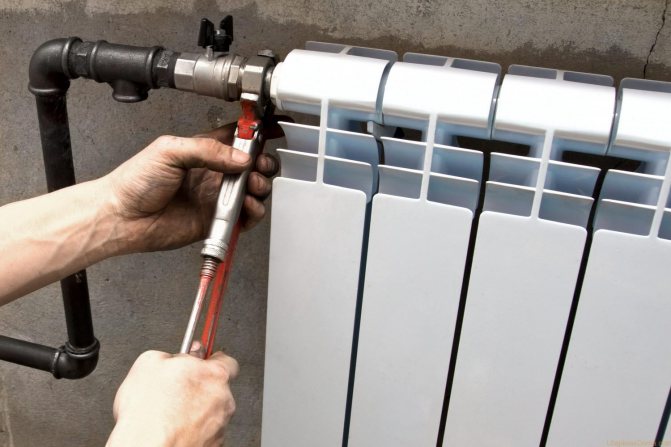

5. На входе и выходе устанавливают шаровые краны. Они обеспечивают возможность демонтажа отдельного отопительного элемента без остановки работы всей системы.
6. После сборки всех компонентов теплового элемента производят его аккуратное навешивание на кронштейны. Проверяют точность соблюдения дистанций в соответствии с требованиями СНиП 2.04.05-91.
7. Подключают вводную и отводящие трубы. Их фиксация зависит от типа используемого соединения – резьбового, путем обжима или прессовки.

При первом пуске батареи подачу воды производят под небольшим давлением, обеспечивая плавное заполнение полостей.

Резкое включение системы может привести к гидравлическому удару, который выведет из строя корпус или разрушит входные краны.

Неисправности системника для списания

Онлайн-ККТ: кому можно не торопиться с покупкой кассы Отдельные представители бизнеса могут не применять онлайн-ККТ до 01.07.2019 года. Правда, для применения этой отсрочки есть ряд условий (режим налогообложения, вид деятельности, наличие/отсутствие работников).

Так кто же вправе работать без кассы до середины следующего года?

Основные причины поломок устройств системного блока

Разгерметизация батареи Bios и как следствие вылив электролита на микросхему Bios4.Растрескивание многослойного стеклотестолита многослойной материнской платы 5. Сгорание из-за скачка напряжения связки Блок питания — процессор — Память — материнская плата Мониторы + 1.

Внимание Повреждение строчного трансформатора, в результате попадания токопроводящей пыли в монитор. Как результат прохождение по микросхемам монитора 15000 вольт 2. Повреждение линии замедления в блоке цветности. Линия замедления треснула, и осколок повредил Электронно — лучевую трубку, в результате чего произошла разгерметизация — нарушение цветопередачи и геометрические искажения — выход из строя блока формирования и обработки видеосигнала — сдох блок питания, как следствие повреждение других модулей монитор сгорел, ремонту не подлежит, Мониторы1. Попадание влаги в работающий монитор2.

Закрепление батарей

Производители отопительных приборов предлагают большой ассортимент изделий, различающихся по материалу изготовления и типу исполнения:

1. Напольные. Это агрегаты, предназначенные для установки на пол, для чего они оснащены опорами или ножками. Опоры могут быть на колесиках или без них. Вариант отличается простотой монтажа и позволяет обеспечить нужное расстояние от подоконника до радиатора с соблюдением промежутка между нижним коллектором и полом.
2. Навесные. Монтируются на стену, крепятся на металлические кронштейны, которые вкручиваются в саму стену. В продаже есть регулируемые кронштейны, которыми можно регулировать ширину зазора не только до подоконника, но и стены, а также выровнять горизонтальность уровня монтажа.

На заметку! Навешивать радиаторы на стену можно только при условии прочной основы. Если есть отделка из ГКЛ, декоративной обшивки, то облицовка разбирается. Если под подоконником оформлена ниша, батарея подбирается так, чтобы размеры воздушных зазоров были соблюдены.

Зависимость емкости секции от межосевого расстояния

Межосевое расстояние биметаллического радиатора определяет важный параметр — емкость секции, от которого в конечном итоге зависит тепловая мощность прибора :

В моделях с межнипелльным расстоянием 500 мм вместимость секции составляет 0,2-0,3 литра.При расстоянии между входным и выходным отверстием 350 мм вместимость секции составляет 0,17 — 0,2 литра.В биметаллических радиаторах с межосевым расстоянием 200 мм объем теплоносителя варьируется от 0,1 до 0,16 литра.

Правила и порядок установки

Как правило, устанавливают отопительный прибор под окном, так как поднимающийся нагретый воздух отсекает поступающий от проема холод. Чтобы исключить запотевание стекол ширину радиатора необходимо выбирать на 70–75% от ширины окна.

Основные правила установки

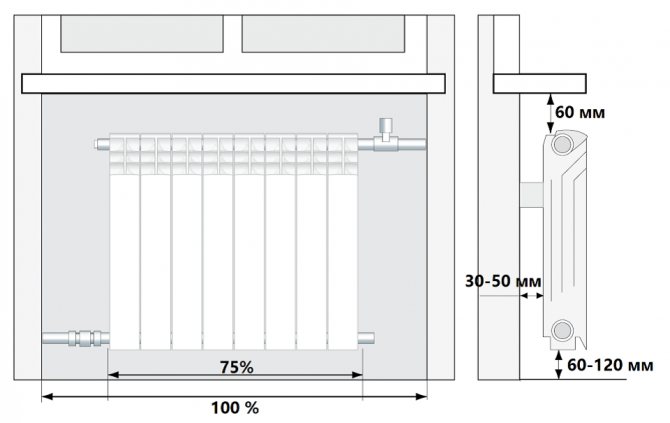

Следующие правила монтажа радиаторов отопления к отступам рекомендует СНиП:

• Установка радиатора отопления осуществляется точно посреди проема окна. Перед монтажом ширина делится на два, далее в правую и левую стороны откладываются расстояния до точек расположения крепежных элементов.
• От уровня пола радиатор должен отступать на высоту 8–14 см. Меньший интервал приведет к затруднениям при уборке, а больший повлечет образование зон ненагретого воздуха.
• От подоконника радиаторы следует вешать на удалении 10–12 см. Если расположить прибор ближе – ухудшится конвекция, снизится теплопередача.
• Расстояние от стены до радиатора должно составлять порядка 3–5 см, именно такая величина зазора способна обеспечить беспрепятственное распределение тепла и нормальную конвекцию. При слишком близком расположении от стен на задней поверхности батарей будет скапливаться пыль, удалить которую достаточно сложно.

Принимая во внимание требования СНиП, можно определить оптимальную протяженность батареи и подобрать соответствующую конкретным условиям модель.

Вышеперечисленные правила – единые для всех типов радиаторов. Отдельные производители устанавливают свои нормы, следовать которым нужно обязательно. Потому перед покупкой необходимо изучить требования при установке, убедиться в возможности их соблюдения в конкретных условиях.

Порядок выполнения работ

Установка радиатора отопления своими руками требует внимательного отношения к каждому этапу работ, учета любой детали. Для навешивания секций специалисты рекомендуют использование трех точек крепления: двух верхних и одной нижней.

Любая секционная батарея навешивается на держатели через верхний коллектор. Таким образом, на расположенное вверху крепление приходится основная нагрузка, а размещенный внизу держатель служит в качестве направляющего и фиксирующего элемента.

Особенности выполнения работ

Процесс установки батарей отопления выполняется в несколько этапов

:

1. Выполнение разметки и установка держателей.

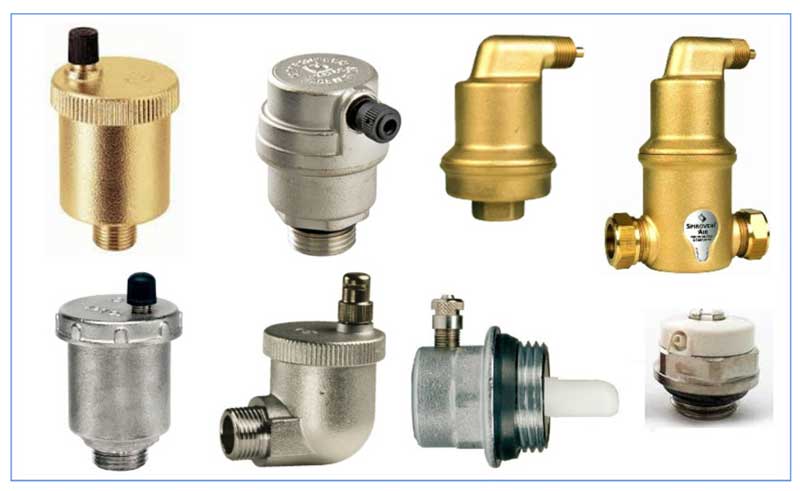

2. Монтаж на батарею комплектующих. Современные отопительные системы требуют обязательной установки автоматического либо ручного воздухоотводчика. Устройство вкручивается в переходник и размещается на верхнем коллекторе напротив точки подключения питающей трубы. На незанятых коллекторах необходимо установить заглушки. При различии диаметров питающей и обратной трубы с сечением коллекторов следует установить переходники, поставляющиеся в стандартном комплекте.
3. Монтаж регулирующих и запорных устройств. Независимо от принятой схемы подсоединения в любых системах на местах ввода и вывода батарей монтируется запорная арматура в виде шаровых полнопроходных кранов, позволяющих демонтаж батареи без остановки системы в случае ремонтных работ либо технического обслуживания. Единственное условие – наличие байпаса при монтаже батареи в квартирах с вертикальным типом разводки.

Согласно рекомендациям экспертов, в качестве регулирующих устройств нужна установка автоматического либо ручного термостата. Нормы установки радиаторов отопления не относят эти устройства к обязательным, они требуются для поддерживания в помещении комфортной для хозяев температуры.

Самостоятельно заполняя систему теплоносителем, краны следует раскрывать понемногу. Быстрое открытие кранов приведет к гидроудару, способному вывести из строя батарею, разрушить арматуру.

Тонкости прикрепления к стене

Каждый изготовитель батарей прилагает свою инструкцию, в которой излагаются требования и советы по установке. Но одно требование одинаково: монтировать радиатор следует на заранее выровненную и очищенную стену.

Крепление к стене

Правильное закрепление кронштейнов влияет на эффективность функционирования системы отопления. Слишком большой уклон либо перекос в какую-либо сторону может привести к неполному прогреву батареи, для устранения чего придется перевешивать прибор. Потому при подготовке поверхности и выполнении разметки следует строго соблюдать расположение по вертикали и горизонтали. Батарея должна быть повешена ровно относительно всех плоскостей.

Допускается сделать подъем на 1 см со стороны установки воздухоотводчика, что повлечет скапливание на этом участке воздуха и облегчение его удаления. Уклон в обратную сторону не допускается.

Устанавливая биметаллические радиаторы и батареи других типов с небольшой массой, навешивание следует выполнять на пару расположенных сверху крюков. Если длина прибора невелика, размещать их следует между двумя последними секциями. Расположение третьего кронштейна необходимо выбирать посередине снизу. Крюки после установки можно заделать раствором.

Крюки для крепления алюминиевых и биметаллических секций

При самостоятельном размещении кронштейнов в намеченных точках просверливаются отверстия, ставятся заглушки из дерева или дюбели. Держатели крепятся саморезами длиной от 35 мм и диаметром не менее 6 мм. Такие требования стандартны, норма для конкретной модели батареи указывается в техническом паспорте.

Панельные радиаторы устанавливаются немного по-другому. В комплекте к таким устройствам поставляются специальные элементы крепежа, число которых зависит от размеров прибора.

Чтобы повесить радиатор отопления на задней его поверхности имеются специальные скобы. Для установки крепежных элементов нужно знать расстояние от центра батареи до скоб и перенести его в виде отметок на стену. Далее, прикладывая крепеж, намечаются отверстия для дюбелей. Действия просты: сверление, установка дюбелей, закрепление кронштейнов с помощью саморезов.

Какие размеры бывают

Встречаются радиаторы следующих размеров.

Чугунные

Если вы хотите уберечь прибор от царапин, пыли и иных повреждений, которые могут возникнуть во время монтажа, то в процессе установки можете не снимать защитную пленку – это допускают правила установки батарей отопления. Единственным наиболее важным требованием, которому необходимо следовать неукоснительно, является четкое соблюдение необходимых для нормальной циркуляции нагретого воздуха отступов. Вот какие правила монтажа радиаторов отопления к отступам выдвигает СНИП:

• согласно действующим нормам, расстояние от подоконника или нижней части ниши должно составлять минимум 10 см. При этом следует учитывать, что в случае если промежуток между радиатором и стеной будет менее ¾ глубины батареи, то поток теплого воздуха будет попадать в помещение значительно хуже.
• столь же строгие требования выдвигаются и к высоте установки радиаторов. Как правильно разместить батареи отопления? Так, если расстояние между нижней точкой радиатора и уровнем пола меньше 10 см, то отток теплого воздуха будет затруднен – а это отрицательно скажется на степени прогрева комнаты. Идеальным считается расстояние в 12 см между полом и радиатором. А если этот промежуток будет более 15 см, то тогда возникнет слишком большая разница температур между верхней и нижней частями помещения.
• если радиатор устанавливается не в нише под окном, а возле стены, то расстояние между поверхностями должно составлять минимум 20 см. Если оно будет меньше, то будет затруднена циркуляция воздуха, а кроме того, на задней стенке радиатора будет скапливаться пыль.

Для того чтобы получить максимум полезной информации, которая касается установки радиаторов можно воспользоваться нашим ресурсом. Вы сможете найти множество ценных советов и рекомендаций, как осуществляется правильная установка радиатора отопления.

На сколько должен выступать подоконник от стены

Ширина модели несёт функциональное и эстетическое значение, которая участвует в теплообмене, увеличивает полезную площадь и является завершающим штрихом ремонта.

На кухне этот элемент используют как дополнительную столешницу. В других помещениях это место для растений, поэтому выбор оптимальной ширины очень важен.

При замене оконных конструкций собственники хотят максимально задействовать полезную площадь и не знают, на сколько должен выступать подоконник от стены.

Слишком широкая модель будет мешать нормальной циркуляции воздуха, комната хуже прогреваться, а стёкла запотевать.

Если используется отопление не радиаторного типа, то можно устанавливать модель без выступа или широкий 0,5-0,7 м элемент.

Лучшее устройство плиты из ПВХ и дерева – это сделать вынос на 6 см. Для более широких моделей производители предусматривают технологические отверстия для циркуляции тёплого воздуха диаметром 1,0-1,5 см.

Монтаж с выступом более 6 см возможен при закрытии радиатора специальными вентиляционными решётками или при выборе батареи с горизонтальным потоком выхода тепла. Установка модели из камня, который плохо пропускает тепло, подразумевает выступ не более чем на 5 см.

Монтаж технических трубопроводов и оборудования

Рекомендация. При монтаже системы, если размеры радиаторов отопления по высоте и длине позволяют устанавливать их под окнами, то поступайте именно так. Батарея под окном создаёт нечто вроде тепловой завесы, ограничивающей движение потоков холодного воздуха со стороны стёкол.

• То, на какой высоте от пола устанавливать радиаторы, закладывается при разводке отопительного контура, а ещё это зависит от того, будет ли у вас врезан циркуляционный насос. Если система будет работать без принуждения, то, вполне естественно, что там должен быть уклон по трубам, значит, нужно оставить место для уклона трубы возврата, если система двухтрубная, или трубы подачи, если она однотрубная.
• В «ленинградке» (однотрубной системе на 3-4 радиатора) батареи тоже располагаются с понижением, так как в таких случаях специального отвода для отопителя не делают – контур проходит прямо через них с нижним боковым подключением.
• Разные системы и монтаж подразумевают, что если отступить от пола 10-15 см, то высота установки радиаторов отопления по СНиП 3.05.05-84 («Технологическое оборудование и трубопроводы») будет вполне нормальной для любых контуров. Точнее, сам контур следует монтировать так, чтобы было возможно соблюдать данные параметры.

Какими бывают контуры

Однотрубная схема подключения

По большому счёту существует два вида радиаторных контуров – однотрубный и двухтрубный, а всё остальное, это уже модификация существующей системы, будь то смешанная (тёплый пол – радиаторы) или коллекторная система отопления. В любом из этих случаев инструкция требует использования либо одного, либо другого контура, просто туда вносятся различные дополнения в виде сантехнического оборудования в виде трёхходовых или четырёхходовых кранов и гребёнок.

Если используется однотрубная система, как на верхнем схематическом изображении, то весь теплоноситель закольцовывается в одной трубе – она выходит из котла на подачу, и она же заходит обратно, транспортируя уже охлаждённую воду для подогрева.

В пути следования в неё врезаются радиаторы, причём тип подключения здесь не имеет совершенно никакого значения – под столбовым, тепловым или принудительным давлением вода, проходя мимо отводов, заходит в них и проходит через батарею, возвращаясь обратно в трубу.

Проблема здесь состоит в том, что теплоноситель, пройдя через отопительный прибор, уже теряет свою прежнюю температуру, следовательно, дальше он идёт уже слегка остывшим и чем больше приборов в такой системе, тем холоднее они будут, отдаляясь от котла.

Подключение с байпасом

Для того чтобы была возможность демонтировать радиатор во время отопительного сезона, не сливая при этом воду, перед ним устанавливают байпас – это труба, которая закольцовывает систему и ее хорошо видно на верхнем фото, а перед самой батареей ставят запорную арматуру.

Помимо помощи в демонтаже, байпас также частично способствует сохранению температуры теплоносителя, ведь вода, проходя через него, не попадает в радиатор. Но в многоэтажных домах это приспособление порой используют неправильно – на нём ставят кран и перекрывают, пропуская весь поток через радиатор, следовательно, те, кто живёт дальше, получают уже более холодную воду.

Двухтрубная схема отопления

В двухтрубной системе проблем с охлаждением не существует, точнее, оно-то есть, но зависит только от длины самой трубы и, в общем, получается столь незначительным, что на него даже не обращают внимания – в централизованных системах магистрали защищены теплоизоляцией и там потери тоже минимальны.

Всё дело в том, что горячий теплоноситель поступает по трубе во все радиаторы, но охлаждённая, прошедшая через батарею вода, не возвращается обратно, а сбрасывается в трубу возврата, таким образом, сохраняя первоначальную температуру на протяжении всего контура, сколько бы там ни было точек.

Но здесь есть один нюанс – цена на монтаж и эксплуатацию будет несколько выше, так как, во-первых, добавляется вторая труба и, во-вторых, приходится нагревать большее количество воды, а параметры прибора не имеют значения, это может быть высота радиаторов отопления 250 мм или 1200 мм – всё равно.

Примечание. Если есть потребность в совместном подключении радиаторов и системы тёплого пола, то в таком случае применяется двухтрубная система, но перед контуром водяного пола устанавливается термостатический трёхходовой кран, который перераспределяет теплоноситель в зависимости от его температуры.
