Как рассчитать количество арматуры для плиты фундамента

Расчет толщины монолитной плиты фундамента для дома из бруса, кирпича и газобетона.

Устойчивый и надежный фундамент является гарантией того, что дом, независимо от количества этажей, и свойств почв, на которой он будет сооружаться, простоит многие десятилетия без малейших разрушений и трещин в стенах.

Зачем использовать арматуру?

Бетон входит в число наиболее распространённых и популярных строительных материалов вовсе не случайно. Его главным достоинством является прочность, позволяющая материалу выдерживать огромные нагрузки на сжатие. Увы, при работе в грунте основание подвергается не только нагрузкам на сжатие, но и на изгиб, а также растяжение. Обычная монолитная плита, залитая без использования арматуры, при таких нагрузках будет повреждена. Следовательно, безопасность сооружений, возведённых на ней также окажется под угрозой.

Зато если правильно выполнить армирование бетонной плиты, это решит проблемы. Благодаря металлическим прутам, бетон сможет выдерживать нагрузки на растяжение и изгиб без вреда для себя. Поэтому, хотя армирование повышает стоимость, его применение оправдано.

Виды монолитного плиточного фундамента.

При проведении работ, связанных с расчетом толщины монолитного фундамента из плиты, рассмотрим его виды. Первый вид, это возведение данного основания с помощью изготовленных промышленным способом железобетонных плит или блоков. Они изготавливаются в специальных цехах и заводах, в соответствии с ГОСТ с заданной толщиной ЖБ плит. Их соединение в монолитное основание происходит по специфической технологии, в соответствие с которой блоки соединяются между собой путем заливания цементно-бетонного раствора свободного пространства между ними.

Расчет бетонной плиты под фундамент калькулятор.

Сравнение плитного фундамента для строительства.

Ко второму виду можно отнести создание монолитного фундамента самостоятельно в месте строительства. Технология изготовления данной плиты включает в себя проведение самостоятельного расчета количества необходимых материалов: арматуры класса А400 (Bpl), бетона B15-B25, а также точный расчет толщины плиты.

Армирование бетона производится ввиду его невысокой прочности на изгиб, чтобы исключить его растрескивание при пучении. При этом главное его преимущество — высокая прочность на сжатие.

При выборе вариантов желательно учесть советы специалистов: первый вид подойдет только для почв, которые не являются пучинистыми и не промерзают на большую глубину. В противном случае фундамент начнет лопаться в местах соединения блоков или плит. Второй вид является более надежным, так как сама конструкция будет монолитной и однородной.

Сложность технологии производства такого основания состоит в том, что необходимо будет рассчитать не только количество требуемого материала, но и оптимальные параметры толщины и высота слоя фундамента при постройке одноэтажного или многоэтажного дома.

Работы по укладке арматуры

При укладке армирующей конструкции в опалубку следует рассчитывать все так, чтобы все стержни после заливки были покрыты защитным бетонным слоем в 2-3 см. Для соблюдения необходимого расстояния используют специальные пластиковые фиксирующие элементы, металлические «лягушки или «стульчики».

В случае, когда длина прута короче, чем вся ширина фундамента, делают нахлест не меньше 40 диаметров рабочих стержней. Например, для прута 1,2 см, рекомендованный нахлест 48 см.

Армирование монолитного фундамента в предварительно подготовленном приямке сократит продолжительность работ и поможет без сложностей произвести укладку непосредственно на месте.

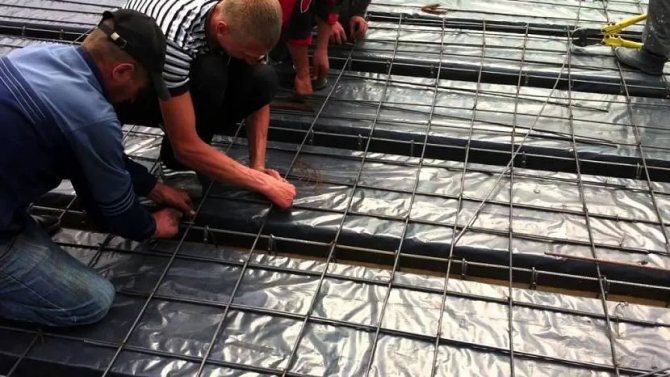

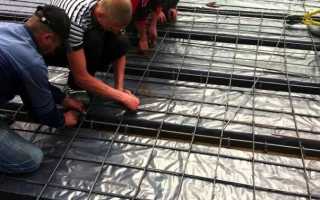

Ручная вязка арматуры Источник dostroyka.com

Минусом такого монтажа является риски повреждения уложенной уплотненной подушки и гидроизоляционного материала. Укладку каркаса лучше проводить в таком порядке:

1. Собранный нижний пояс укладывают на подпорки.
2. Устанавливают поперечные прутки.
3. Собирают верхнюю часть конструкции, методом связывания проволокой соединяют стойки и верхний пояс.

Основные элементы плиточного монолитного фундамента.

Рассмотрим основные элементы монолитного фундамента сделанного в форме плиты для дома:

• подушка, расчет которой будет происходить исходя из таких факторов как пучинистость почвы (глубина промерзания, наличие подземных вод, тип почвы);
• основание, куда будет входить расчет расстояния между арматурными сетками, так как по технологии их должно быть две, и общая его толщина.

Исходя из этого, важно понимать, что перед началом возведения такой конструкции, необходимо запастись некоторыми справочниками, и информацией о климатических условиях зоны, где будет происходить строительство дома.

Исходные данные и результаты расчетов калькулятора

Вычисление потребности в материалах для возведения такой конструкции требует от пользователя внести в соответствующие поля сервиса следующие исходные данные:

• Линейные размеры плиты;
• Толщина плиты;
• Марка бетона;
• Марка и толщина используемой арматуры;
• Размер ячеи арматурной сетки, количество ее слоев.

Используя онлайн сервис калькулятора фундамента для монолитной плиты, вносить исходные данные необходимо внимательно – ошибка в один разряд или одну цифру приведет к тому, что результаты расчетов будут ошибочными.

Порядок расчета фундамента.

Для того чтобы правильно рассчитать толщину всех элементов фундамента под строительство дома, необходимо действовать поэтапно, и первое с чем необходимо определиться — это песчаная подушка.

Функция песчаной подушки состоит в том, что она оберегает основание от воздействия на него излишней влаги и подземных вод, а также песок, прессуясь, создает крепкий почвенный слой.

1. По общим строительным нормам, под монолитную плиту фундамента всегда делается песчаная подушка. Чтобы произвести расчет ее высоты, нужно учитывать следующие особенности:
2. Песок необходимо хорошо утрамбовать, для этого его необходимо поливать. Это может забрать несколько миллиметров или сантиметров в качестве усадки;
3. Некоторые специалисты также рекомендуют поверх песка насыпать слой щебня мелкой фракции, толщина которого не должна превышать 5-10 сантиметров от общей высоты песчаной подушки. Исходя из этого, можно прийти к такому выводу. В местах, где глубина промерзания грунта высокая (более одного метра), имеются подземные воды, а почвы нестойкие и подвергаются постоянному пучению, то толщина песчаной подушки должна быть до 60 сантиметров. В местах с меньшей глубиной замерзания почвы, отсутствия грунтовых вод, и наличия плотных слоев земли, можно сделать подушку от 20 до 30 сантиметров. Имея данные размеры можно произвести расчет количества необходимого материала.
4. Следующий этап это расчет количества арматуры, которая понадобится для создания армирования бетона, чтобы основание было жестким и долговечным. Общие правила по определению количества арматуры на квадратуру описаны в данном разделе. Стоит отметить, что такая сетка должна быть выполнена в два слоя. Расстояние между ними составляет не более 50 миллиметров. То есть основание будет состоять из двух секций арматурной сетки.
5. Далее производим расчет плиты, минимальная толщина плиты должна составлять не менее 150 миллиметров, но размер может быть увеличен если глубина промерзания почвы более 1 метра. По общим правилам бетон должен не только залить слои армирующей сетки, но и выступать за них по 50 миллиметров как вверху, так и внизу. Плюс в общие параметры фундамента добавится песчаная подушка.

Разберем как производится расчет материалов для плиты 8 на 8 метров. Армирование будем производить с шагом 20 сантиметров, пруты диаметром 14 в два слоя, для вертикальных стержней 8 миллиметров, шаг такой же. Используемые бетон для плиты берем класса В20 (по прочности соответствует марке М250), на подготовку класса B7,5. Толщину плиты возьмем 25 см.

• Бетон для плиты В20: 8,2 х 8,2 = 67,24 м²;
• Рассчитаем кубатуру, то есть объем необходимого бетона: 67,24 м² х 0,25 м = 16,81 м³;
• Расход количества материала для армирования с учетом обеспечения защитного слоя плиты: 8200 — 60 = 8140 миллиметров длина стержня. Из расчета шага в 20 см, рассчитаем их кол-во для 1 направления делим 8200 на 200 = 41 штука х 2 стороны = 82 штука х 2 слоя всей плиты = 164 стержня;
• Высчитаем общую длину: 164 х 8,14 = 1334,96 метра. Масса 1 метра арматуры 14 диаметра равняется 1,2 килограмма. Таким образом масса всего рабочего армирования: 1334,96 метра x 1,2 = 1601,252 килограмма;
• Перейдем к вертикальным стержням арматуры, ее длина будет равняться разнице 25 см и 6 см = 19 см. Возьмем шаг в 40 сантиметров, получаем 21 шт х 21 шт = 441 единица, массу получаем из выражения 441 х 0,19 х 0,395 = 33,1 кг;
• Расход бетона класса B7,5 для подготовки считаем как: 8,2 х 8,2 х 0,05 (заданная толщина) = 3,3 метра³
• Геотекстиль и гидроизоляцию плиты считаем, как площадь плиты добавив немного запаса: 67,24 метра²
• Песчаную подушку считаем перемножением сторон плиты и высоты подушки с учетом того, что он выходит за ее границы на 0,1 метр с каждой стороны, то есть 8,4 х 8,4 х 0,5 = 32,5 куба песка.

Отметим, что для двухэтажных домов из газобетона (газосиликата), каркасных и гаражей (из кирпича) толщина плиты будет составлять 20-25 сантиметров. Для болея тяжелых построек, а так же двухэтажных домов из кирпича, бетона, бруса толщину необходимо брать 25-30 см. Для легких сооружений, например гаражей, беседок достаточно брать толщину плиты фундамента в 10-15 сантиметров.

Армирование фундамента толщиной в 10-15 см производится в один слой сетками, толщиной 20-30 см производится в два слоя (объемное).

Расчет материалов для заливки монолитного плитного основания

Зная основные параметры плиты фундамента, можно точно рассчитать количество бетонного раствора и элементов армирования, необходимых для возведения основания дома.

Для наглядности можно разобрать пример: расчет материалов для плитного фундамента размером 8*8 метров, армированного каркасом из прута диаметром 14 мм. Расстояние между верхней и нижней сеткой 20 см, толщина бетона над сеткой и под ней составляет 5 см.

Вначале определяется толщина плиты, для этого суммируют известные параметры: 20+1,4*2+5*2=32,8

Следовательно, плита будет иметь высоту 33 см. Согласно этому значению рассчитываются основные материалы для плитного фундамента.

Расчет бетона

Чтобы правильно определить количество бетонного раствора, нужно выполнить расчет объема будущей плиты. Для этого следует использовать простую математическую формулу: Д*Ш*В, при этом к длине и ширине плиты добавляют по 0,2 м. Результат следующий: 8,2*8,2*0,33=22,19.

Для заливки фундамента с приведенными параметрами требуется 22-23 м 3 бетона.

Если плита основания имеет сложную форму, то выполняют расчет каждого элемента конструкции и суммируют полученные значения.

Расчет арматуры

Выполнять расчет арматуры немного сложнее, но если придерживаться рекомендаций мастеров, можно самостоятельно рассчитать количество материала для создания каркаса плитного основания.

Расчет арматуры под плиту

Вначале определяют длину одного горизонтального стержня. В процессе создания каркаса обеспечивается защита арматуры бетонным слоем сверху, снизу и по краям конструкции. В приведенном примере защитный слой составляет 5 см, следовательно, из общей длины плиты нужно убрать по 5 см с двух сторон. В результате получится длина одного прута: 820-5*2=810 см.

Далее рассчитывают количество горизонтальных стержней каркаса с ячейкой 20*20 см. Ширину плиты делят на размер ячейки и получают число прутьев одного направления: 820:20=41.

Прутья будут расположены в двух направлениях и уложены в два ряда, значит, общее количество будет следующим: 41*2*2=164.

Теперь можно рассчитать общую длину стержней: 8,1*164=1328,4 метра.

Теперь необходимо выполнить расчет вертикальных стержней. Их длина с учетом защитного слоя бетона будет равна: 33-5*2=23 см.

Шаг между вертикальными стержнями составляет примерно 40 см, значит, в одном ряду будет 820:40=21 стержень.

В двух направления получается 21*21=441 стержень.

Для создания каркаса потребуются вертикальные стержни общей длиной 441*0,23=101,43 метра.

Правильно выполненные расчеты параметров плитного основания являются залогом прочности, надежности и долговечности возводимого строения.

Некоторые полезные советы.

Арматура связывается между собой проволокой. что делает ее подвижной из-за чего застывший бетон, под воздействием деформаций почв также будет подвижен, что позволит сохранить его структуру и гарантирует отсутствие трещин. При строительстве фундамента дома отнеситесь серьезно к расчету его параметров и количеству материала.

При проведении вычислений обязательно нужно учитывать все особенности земельного участка, на котором будет происходить строительство дома, включая рельеф и грунт, а также придерживаться некоторых технических регламентов и ГОСТов.

Расчет фундаментной плиты

Фундамент, выполненный в виде монолитной плиты (фундаментной плиты), является самым дорогостоящим из всех видов оснований. Но несмотря на высокую цену, обусловленную значительными расходами на бетонную смесь и изоляционные материалы, это тип конструкции является одним из наиболее популярных среди частных застройщиков. Монолитный фундамент обладает самыми высокими эксплуатационными показателями, подходит для сложных грунтов, ему не страшен высокий уровень подземных вод, силы морозного пучения и он способен выдержать нагрузки от домов из тяжелых строительных блоков.

Сервис KALK.PRO предлагает вам воспользоваться простым и эффективным онлайн-калькулятором расчета плиты фундамента совершенно бесплатно. Вы получите подробную смету на материалы (арматуры, бетона, щебня, цемента, опалубки) и узнаете стоимость всей конструкции. В ближайшее время планируется добавить чертежи фундамента и адаптивную 3D-модель – добавляйте наш сайт в закладки!

Правильный расчет фундамента напрямую влияет на долговечность вашего сооружения, поэтому важно использовать только проверенные программы расчета. Наш сервис использует только актуальные нормативные и справочные данны, алгоритм работы ведется на основании положении СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 «Несущие и ограждающие конструкции» и ГОСТ Р 52086-2003 «Опалубка. Термины и определения»

Наш калькулятор расчета плиты фундамента поможет рассчитать необходимое количество материалов и расходы при будущем строительстве – быстро, просто и точно!

Плитный фундамент — расчёт и возведение своими руками.

Расчет бетонной плиты калькулятор.

Плитный фундамент представляет собой основание постройки в виде плоской (либо с рёбрами жёсткости) железобетонной плиты. По своей конструкции такие фундаменты можно разделить на два вида — монолитные и сборные.

Сборный — это уложенные с помощью строительной техники на предварительно выравненное и уплотнённое основание готовые заводские плиты. При этом используются дорожные (ПД, ПДН) или аэродномные (ПАГ) плиты. Данная технология имеет существенный недостаток, связанный с отсутствием цельности и следовательно с невозможностью сопротивляться даже незначительным подвижкам грунта. Поэтому сборные плитные фундаменты применяют только на непучинистых крупнообломочных или скальных грунтах для небольших, не ответственных, в основном деревянных построек в южных регионах с минимальной глубиной промерзания.

Монолитные плитные фундаменты, представляют собой одну цельную жёсткую железобетонную конструкцию, возводимую под всей площадью строения. По своей геометрической форме их можно поделить на:

• простые — нижняя сторона фундаментной плиты ровная, плоская;
• усиленные — на нижней стороне имеются рёбра жёсткости, расположенные в определённом специальными расчётами порядке;
• УШП — так называемые утеплённые шведские плиты, являющиеся разновидностью усиленных фундаментных плит. При оригинальной технологии их возведения бетон заливается в специально разработанную заводскую несъёмную опалубку, позволяющую сформировать на нижней поверхности основания сетку небольших, заармированных рёбер жёсткости. Кроме этого УШП имеет систему подогрева.

О достоинствах, недостатках и критериях выбора плитного фундамента.

Наверное ни один вид фундамента не окружён таким количеством мифов, как плитный. Разберём основные из них:

1) Практически абсолютная универсальность? В интернете часто можно прочитать, что строить фундаментную плиту можно практически где угодно, хоть на болоте. И ничего с ней не произойдёт, будет она себе спокойно зимой подниматься, летом опускаться, в общем плавать. Нормальный такой «бетонный кораблик» с многотонной надстройкой в виде дома.

Всё-таки справедливее будет утверждение, что единственный фундамент, на котором можно более или менее надёжно вести строительство на заболоченных, сильнопучинистых, просадочных грунтах — это свайный, когда длины свай хватает, чтобы закрепиться в нижележащих несущих слоях грунта.

Трещины на стене дома.

Морозное пучение, так же как и просадки при оттаивании или связанные с увлажнением грунта (например, при подъёме грунтовых вод) никогда не будут происходить под всей плитой одинаково. Всегда одна сторона смещается больше другой. Простой пример — весеннее оттаивание грунта, которое на южной стороне дома происходит гораздо интенсивнее и быстрее, чем на северной. Понятно, что плита при этом будет испытывать колоссальные нагрузки, которые, ещё не факт что она выдержит, а дом хоть и не значительно, но может накрениться. Не очень страшно, если он деревянный. А если из блоков или кирпича, что тогда, трещины на стенах?

Да действительно, плитные фундаменты позволяют строить дома на более сложных грунтах, включая среднепучинистые, с меньшей несущей способностью, чем например ленточные (обычно допускают до 1,5 кг/см² в сухом состоянии), но и переоценивать их возможности не стоит.

Кстати отсюда вытекает и второй миф, являющийся отчасти противоположностью первого:

2) Плитный фундамент не для большого дома? Распространено и такое утверждение, что на монолитной плите можно возводить только лёгкие, не особо долговечные (до 40-50 лет) дома. Это не совсем верно, ведь если условия выбраны подходящие и фундамент спроектирован и, что не менее важно, построен правильно, то выдержать он может, даже к примеру, московский ЦУМ, построенный именно на плите.

Расчет бетонной плиты.

3) Высокая стоимость? Очень распространено мнение, что плитный фундамент является самым дорогостоящим из всех других видов оснований, и что его цена составляет чуть ли не 50% от всех затрат на строительство. Может быть. Если только Вы собираетесь строить на нём деревянную избушку.

Самое интересное, что адекватного сравнительного анализа никто не приводит, и никто не учитывает, то что при дальнейшем возведении дома, например, полы (имеются в виду черновые) делать уже не надо. О сравнении стоимости различных видов фундаментов, мы обязательно поговорим в отдельной статье.

4) Сложность работ? Часто звучат утверждения, что для сооружения плитного фундамента нужны очень квалифицированные работники. Хотя если немного задуматься, становится очевидным, что просто кто-то усердно «набивает себе цену». При незнании технологии, ошибок можно наворотить и в любом другом фундаменте.

Так в чём же сложность именно плитного? Выравнивание площадки? Наверное ни чуть не сложнее, чем выравнивание, например, основания заглубленного ленточного фундамента. если не наоборот. Гидроизоляция и утепление? Всё-таки наверное проще делать эти операции на ровной горизонтальной поверхности, чем на вертикальной. Вязка арматурного каркаса? Опять же сравните, что проще, вязать арматуру разложенную на ровной площадке или залезая руками в опалубку ленточного фундамента. Заливка бетона? Ну здесь скорее всё зависит не от типа фундамента, а от особенностей каждого конкретного участка, от возможности подъезда миксера к площадке и от наличия или отсутствия бетоноподающей машины.

Возведение фундаментной плиты — это физически не простая, скорее немного нудная (из-за большой площади), но уж ни как не требующая высококвалифицированных строителей процедура. И справиться с ней вполне по силам нескольким обычным «рукастым» мужикам. А правильное следование технологии должно быть всегда, хоть при плитном, хоть при столбчатом, хоть при любом другом фундаменте.

Расчёт фундаментной плиты.

Как и любой другой вид нулевого цикла, плитный требует проведения расчёта, заключающегося, прежде всего, в определении толщины фундаментной плиты. Выбор этого главного параметра наобум или как у соседа, может привести к тому, что для своего дома Вы сделаете либо слишком слабое основание, рискующее в первую же зиму треснуть, либо слишком массивное, совершенно напрасно опустошающее Ваш кошелёк.

Конечно, расчёт приведённый ниже не претендует на роль настоящего инженерного расчёта, проводимого проектными организациями, но для самостоятельного домостроя, о котором мы говорим на страницах этого сайта, его будет вполне достаточно.

I) Изучаем грунты на участке застройки. Более подробно об этом говорилось здесь…

При дальнейшем расчёте нужно будет выбрать такую толщину фундаментной плиты и соответствующую ей массу, которая обеспечит оптимальное удельное давление на наш тип грунта. Если нагрузка будет превышена, строение может начать «утопать», а если нагрузка будет слишком мала, то небольшое морозное пучение грунта может накренить плиту со всеми вытекающими отсюда последствиями.

Значения оптимальных удельных давлений от плитных фундаментов для типов грунтов, на которых их обычно строят приведены в таблице 1. ниже:

Расчет толщины бетонной плиты.

Примечание: В таблице красным цветом выделены грунты, для которых при выборе типа фундамента желательно провести профессиональный сравнительный технико-экономический расчёт. Оптимальные удельные давления для них самые высокие и как мы увидим ниже, фундаментную плиту нужно будет делать более толстую и массивную.

Если на участке будет установлена высокая вероятность чрезмерного увлажнения твёрдых глин, постройка может начать «тонуть» из-за резкого падения несущей способности грунта. Тогда возможно придётся отказаться от монолитной плиты в пользу свайного фундамента.

А в случает с супесями, сравнительный расчёт может показать, что дешевле сделать ленточный фундамент.

II) Основываясь на проекте, определяем общий вес будущего дома. Приблизительная удельная масса отдельных конструктивных элементов приведена в таблице 2 ниже:

Онлайн расчет бетонной плиты.

Примечание: снеговая нагрузка для всех регионов при угле наклона скатов крыши больше 60º принимается равной нулю.

III) Исходя из проекта дома рассчитывает площадь фундаментной плиты. Определенный выше вес дома делим на эту площадь и получаем удельную нагрузку на несущий грунт без учёта массы фундамента. Сравниваем эту цифру с оптимальным удельным давлением из таблицы 1 и считаем, сколько до него не хватает (разницу). Умножаем эту разницу на площадь плиты и получаем требуемую массу фундамента.

IV) Полученную массу фундаментной плиты делим на плотность железобетона 2500 кг/м³, получая тем самым требуемый оптимальный объём фундаментной плиты. Делим этот объём на площадь плиты и определяем её толщину.

V) Округляем толщину до ближайшего меньшего и ближайшего большего значений, кратных 5 см. В результате мы можем выбрать любое из них. По округлённым значениям снова пересчитываем массу фундамента и сложив её с массой дома, определяем расчётное удельное давление на грунт. Сравниваем его с оптимальным, разница не должна превышать ±25%.

Примечание: Если расчёт показывает, что фундаментная плита должна быть толщиной более 35 см, тогда желательно провести сравнительный анализ, т.к. скорее всего ленточный или столбчатый фундамент окажутся более целесообразным и дешёвым вариантом. Либо нужно делать усиленную плиту с рёбрами жёсткости, а здесь без настоящих инженерных расчётов не обойтись.

Если же плита получается менее 15 см, то дом для данных условий слишком тяжёлый. Самостоятельное строительство без геолого-геодезических изысканий и профессиональных расчётов в этом случае лучше не начинать.

VI) Удельная нагрузка от общей массы всей постройки действует и на сам бетон фундамента в его самом нижнем сечении (третий закон Ньютона — действие равно противодействию). Исходя из неё определяем допустимую для заливки марку бетона при условии сохранения его прочности на сжатие. Чаще всего выбирают между марками М200, М250 или М300.

Данный расчёт не является чем-то очень сложным. Знания математики средней школы для него более чем достаточно, но для большей наглядности рассмотрим один пример.

Пример упрощенного расчёта толщины фундаментной плиты.

I) Допустим мы определили, что несущий грунт на площадке — пластичная глина. По таблице 1 принимаем для него оптимальное удельное давление равное 0,25 кг/см².

II) Считаем общий вес дома:

1. Суммарная площадь всех стен включая наружные, несущие перегородки и фронтоны за вычетом площади оконных и дверных проёмов равна примерно 182 м², а их масса 182×180=32760 кг.

2. Площадь монолитного перекрытия между 1-м и 2-м этажом за вычетом лестничного проёма около 50 м². Масса его вместе с эксплуатационной нагрузкой 50×(500+210)=35500 кг.

3. Площадь чердачного перекрытия 54 м², а масса вместе с эксплуатационной нагрузкой 54×(150+105)=13770 кг.

4. Эксплуатационная нагрузка на первом этаже (перекрытия здесь нет, его роль играет сама фундаментная плита, но эксплуатационная нагрузка есть) равна примерно 54×210=11340 кг. Здесь, конечно правильнее взять площадь по внутренним размерам комнат 1-го этажа, но мы просто немного упростили.

5. Площадь скатов крыши в нашем примере составляет 71 м². Масса её вместе со снеговой нагрузкой для средней полосы России составит 71×(30+100)=9230 кг.

6. Общий вес дома, полученный суммированием, равен 102600 кг.

Примечание! Теперь рассчитать вес дома более точно можно с помощью нашего онлайн-калькулятора, расположенного здесь…

III) Исходя из проекта площадь фундаментной плиты равна 54 м².

Делим вес дома на неё и получаем: 102600/54=1900 кг/м² или 0,19 кг/см².

До оптимального удельного давления для суглинка нам не хватает: 0,25-0,19=0,06 кг/см².

Умножаем эту цифру на площадь плиты (площадь переводим в см²): 0,06×54×10000=32400 кг. Именно такой должна быть оптимальная масса фундамента для наших условий.

IV) Делим полученную массу на плотность железобетона: 32400/2500=12,96 м³. Это требуемый объём плиты.

Соответственно оптимальную её толщину мы получим разделив объём на её площадь, т.е. 12,96/54=0,24 м или 24 см.

V) Итак, мы можем рассмотреть для нашей плиты 2 варианта: либо она будет толщиной 20 см, либо 25 см.

При толщине плиты в 20 см её масса составит 0,2×54×2500=27000 кг.

Вместе с весом дома она будет оказывать удельное давление на грунт равное: (27000+102600)/(54×10000)=0,24 кг/см²

Отклонение от оптимального удельного давления составит (0,25-0,24)×100/0,25=4%. что вполне допустимо.

Очевидно, что просчитав таким же образом плиту в 25 см, отклонение так же будет допустимым. Но нам всё же более интересен вариант с плитой в 20 см, т.к. он позволяет сэкономить значительные средства. Осталось проверить, выдержит ли плита по прочности бетона на сжатие.

VI) Сначала нужно определить общую площадь всех несущих стен (перегородок) в плане. То есть мы считаем суммарную длину всех стен и умножаем её на толщину стен. В нашем примере получится (9+9+5,4+5,4+5,4)×0,3=10,26 м².

Отсюда, дом массой 102600 кг (считали в пункте II ) с фундаментом в 27000 кг будет оказывать удельное давление на бетон фундаментной плиты равное: (102600+27000)/10,26=12600 кг/м² или всего лишь 1,26 кг/см². По большому счёту такое давление абсолютно не страшно любой марке бетона, но всё таки ниже чем М200 для фундамента не используют. На ней и остановимся (её предел прочности 196 кгс/м²).

Таким образом, с расчётом мы более или менее определились, так что теперь о самой технологии.

Этапы возведения простого монолитного плитного фундамента.

1) В-первую очередь, если из-за рельефа участка на пятно застройки могут пробиться ручейки с дождевой водой, копаются небольшие траншеи для их отвода. Далее производится разметка будущего фундамента.

Котлован под фундаментную плиту.

2) По разметке копается котлован. Дно его должно располагаться строго в горизонтальной плоскости, что контролируется при помощи оптического или лазерного нивелира, либо гидравлического уровня. Глубина котлована определяется в зависимости от нескольких факторов:

• конечно-же рассчитанная толщина самой фундаментной плиты;
• наличие или отсутствие слоя утеплителя под плитой;
• уровень, на котором будет находиться верхняя плоскость плиты.

В обычных условиях готовая фундаментная плита немного выступает над поверхностью грунта, буквально на высоту будущей отмостки (около 15 см). Но иногда плита поднимается более высоко, либо из-за низкого рельефа участка, когда планируется дальнейшая обсыпка дома, либо из-за очень близкого к поверхности уровня грунтовых вод. Если же намечается строительство дома с цокольным этажом, глубина котлована определяется нужной глубиной подвала.

Весь органический слой грунта под будущим фундаментом должен быть удалён. При необходимости вместо него досыпается песчано-щебёночная смесь. Гумус (чернозём) имеет свойство со временем значительно уменьшаться в объёме из-за процессов перегнивания в нём. Таким образом глубина котлована также зависит от толщины плодородного слоя грунта.

3) Дно котлована застилается слоем геотекстиля и засыпается подушка из крупного песка либо из песчано-щебёночной смеси (количество щебня до 1/3 от всего объёма).

Подушка под плитный фундамент.

Геотекстиль предотвращает заиливание. Толщина подушки должна быть не менее 25-30 см. Это надо также учитывать при определении глубины рытья котлована. Засыпка производится послойно по 10-15 см с обязательным смачиванием и уплотнением вибрационной плитой. Без средств механизации здесь не обойтись, т.к. качество уплотнения подушки очень сильно влияет на долговечность плитного фундамента. Сейчас, к счастью, даже для тех, кто строит дом своими силами, это не проблема, виброплиту не сложно найти и взять в аренду на нужный срок.

4) Делается бетонная подготовка — заливают и разглаживают примерно 7-10-ти сантиметровый слой тощего подвижного бетона (марки М100, М150).

Гидроизоляция бетонной плиты под фундамент.

5) После застывания бетонной подготовки делается гидроизоляция фундаментной плиты. Для этого используются либо обмазочные, либо рулонные материалы. Часто их комбинируют. Например, очень надёжным является такой вариант — сначала на подбетонку наносят битумный праймер, а затем клеят 2 слоя рулонной гидроизоляции (один вдоль, другой поперёк).

Полосы рулонной гидроизоляции делаются с выпуском, чтобы потом их можно было загнуть и наклеить на боковую поверхность фундаментной плиты.

6) Монтируется опалубка. Высота её в данной технологии не очень большая, поэтому особых трудностей здесь не возникает. Используются либо обрезные доски, либо листы фанеры. Особое внимание нужно обратить на выравнивание верха всей опалубки в одной горизонтальной плоскости.

7) Раскладывается утеплитель — экструдированный пенополистирол толщиной 5-10 см. Можно проклеить стыки между листами обычным скотчем, чтобы через них при заливке бетона не протекало цементное молочко.

Расчет арматуры для бетонной плиты.

На всей площади фундамента вяжется арматурный каркас (диаметр арматуры 12-16 мм), представляющий собой две горизонтальные сетки с ячейками размером от 20×20 до 30×30 см. Первая сетка приподнята над утеплителем на 5 см, а вторая вяжется на те же 5 см ниже верхнего края опалубки. По краям фундамента арматура не должна доходить до опалубки также примерно на 5 см.

Выполнение качественного армирования — залог долговечности будущего фундамента, поэтому лучше не применять здесь для фиксации сеток на определённой высоте какие-то случайно попавшиеся под руку подставки, половинки кирпича и т.п.

Для этого в продаже имеются специальные фиксоторы-подставки. Особенно разнообразен их выбор для нижней сетки. Подставки для верхней сетки, также можно приобрести готовые (фиксаторы-лягушки), либо нагнуть самостоятельно из той же арматуры.

Фиксаторы арматурной сетки.

9) Производится заливка бетона, причём обязательно готового заводского с миксера. Любое послойное затвердевание бетона, которое обязательно будет происходить при попытке залить плиту в ручную обычной строительной бетономешалкой, здесь не допустимо.

Самый оптимальный и более лёгкий вариант — это заливка с помощью бетоноподающей машины. Недостаток только в более высоких затратах на аренду техники. Как происходит процесс заливки можно не описывать, видео в интернете более чем достаточно.

Расчет веса бетонной плиты калькулятор.

Используйте при работе глубинный вибратор для бетона. После заливки и схватывания плиты (когда уже можно будет пройти), особенно в жаркую сухую погоду, её нужно покрыть влажной ветошью и полиэтиленовой плёнкой. При высыхании ветоши под плёнкой будет пропадать конденсат. За этим нужно следить и при необходимости снова смачивать для предотвращения образования трещин на бетоне. Длится набор прочности в зависимости от погоды примерно от 25 до 40 дней. Только после этого можно приступать к дальнейшему строительству.

На грунтах, подверженных сильному морозному пучению, рекомендуется делать утеплённую отмостку, чтобы предотвратить промерзание и подъём грунта по краям плиты и появление значительных изгибающих нагрузок.

Как рассчитать толщину?

Правила расчета железобетонных фундаментов регламентированы действующими стандартами СНиП 52-01-2003 и СП 52-103-2007. Расчет ведут, зная все конструктивные особенности проектного сооружения, тип грунта, климатические условия в регионе и т.д.

Вычисление плитного основания по несущей способности

Зная тип грунта на участке, инженеру не составит труда найти справочную информацию о его оптимальном значении давления.

Например, для пластичных грунтов и супесей этот параметр будет равным 0,5 кгс/см²; суглинков и плотных песков – 0,35 кгс/см²; твердой глины и пылеватых песков средней фракции – 0,25 кгс/см².

Удельное давление конструкции на грунт рассчитывается методом деления суммарных нагрузок на опорную площадь основания.

Зная, какой нагрузки не хватает для удовлетворения оптимальных условий, рассчитывают необходимую массу раствора, умножая разницу на площадь основания, переведенную в квадратные сантиметры. Далее, зная площадь и массу плиты, находят высоту монолита по классическим формулам.

Сбор нагрузок

Чтобы собрать все нагрузки, нужно знать:

• параметры дома;
• количество и толщину стен;
• плотность строительных материалов;
• количество пролетов;
• тип крыши;
• среднее количество выпадающего снега в регионе;
• характер эксплуатации сооружения.

Последовательность операций:

• расчет площади всех стен без оконных и дверных проемов;
• определение площади перекрытий без лестничного проема, а также кровли;
• расчет массы стен, перекрытий, крыши;
• определение эксплуатационной нагрузки (вес людей и оборудования – приблизительно 150 кг/м2 площади первого и каждого межэтажного перекрытия);
• определение массы снежного покрова на квадратный метр кровельного перекрытия (справочная информация).

Полученные массы суммируют и прибавляют к ним запас прочности, равный 15–20%.

Проверка на опрокидывание

Завершающий этап, который позволяет инженеру удостовериться в том, что «плавающая» плита сохранит устойчивость в процессе эксплуатации под действием сил со стороны сейсмической активности и сезонных подвижек грунта.

Проверяют соблюдение условия:

M_u≤M_z y_c/y_n, где

• M_u – момент сил опрокидывания к оси мелкозаглубленного основания;
• M_z – момент сдерживающих сил относительно указанной оси;
• y_c – коэффициент условий работы для различных типов грунта (скальные породы – y_c=0,9, не скальные – y_c=0,8 );
• y_n – коэффициент надежности, равный 1,1 на стадии эксплуатации и единице – на этапе строительства фундамента.

В каких случаях нужно именно монолитное перекрытие.

Монолитное железобетонное перекрытие является самым надежным, но и самым дорогим из всех существующих вариантов. Следовательно, необходимо определить критерии целесообразности его устройства.

1. Невозможность доставки/монтажа сборных железобетонных плит при условии осознанного отказа от других вариантов (деревянное, облегченное Terriva и т.п.).

2. Сложная конфигурация в плане с «неудачным» расположением внутренних стен, не позволяющим разложить достаточное количество серийных плит перекрытия (то есть требуется большое количество монолитных участков). Затраты и на подъемный кран, и на опалубку не рациональны. В этом случае лучше сразу переходить к монолиту.

3. Неблагоприятные условия эксплуатации. Очень большие нагрузки, крайне высокие значения влажности, не решаемые полностью гидроизоляцией (автомойки, бассейны и т.д.). Современные плиты перекрытия обычно выполняют предварительно напряженными, в качестве армирования применяют натянутые стальные тросы. Их сечение в виду очень высокой прочности на растяжение очень небольшое. Такие плиты крайне уязвимы для коррозионных процессов и характерны хрупким, а не пластичным характером разрушения.

4. Совмещение функций перекрытия с функцией монолитного пояса. Опирание сборных железобетонных плит непосредственно на кладку из легких блоков, как правило, не допускается. Необходимо устройство монолитного пояса. В тех случаях, когда стоимость пояса и сборного перекрытия идентична или превышает цену монолита, целесообразно остановиться именно на нем. При опирании его на кладку с глубиной, равной ширине пояса, устройство последнего обычно не требуется. Исключение могут составить сложные грунтовые условия — просадочность 2-го типа, сейсмическая активность, закарстованность и т.д.

Арматура для монолитного перекрытия

Арматура для монолитного перекрытия — стальная рифленая арматура класса А500С. Арматурный каркас располагают в нижней части монолитной плиты (в месте растяжения конструкции), а концы арматуры должны отстоять от опалубки на 3-5 см. При изготовлении монолитных консолей армирующий слой располагают в верхней части конструкции. Максимальная длина пролета для устройства монолитного плитного перекрытия не должна превышать 3 метров, в случаях, если расстояние больше, применяют монолитное балочное перекрытие.

Арматура для монолитного перекрытия

Арматура для монолитного перекрытия .Монолитные перекрытия разделяют на плитные, балочные, ребристые. Наиболее часто применяемым типом конструкцией является монолитное плитное перекрытие.

В балочном перекрытии производят монтаж железобетонных монолитных балок и соединяют выпуски их арматуры с арматурой монолитной плиты. Опирание монолитных балок на несущие стены должно быть не менее 20-25 см, а сечение и шаг установки балок устанавливается проектом. По несущим стенам выполняют монолитные армированные пояса и крепят к ним балки анкерами. В настоящее время редко используемый вид конструкции монолитного перекрытия с вкладышами представляет собой технологию, при которой в промежутки между несущими балками помещают, как правило, керамические вкладыши разнообразной формы. При изготовлении ребристого монолитного перекрытия вкладыши являются опалубкой для ребер и плиты. К недостаткам данного вида монолитной конструкции относят сложность изготовления и высокую звукопроницаемость.

Арматура для монолитного перекрытия

Армирование плиты производится арматурой 12 мм (арматура А3 ) с ячейкой от 150х150 до 200 х 200 мм. Связанная арматурная сетка должна быть на 3-5 см выше нижней плоскости плиты.Армирование верхней и нижней зон осуществляется отдельными стержнями из арматуры диаметром 12мм с шагом в обоих направлениях 200мм. Стыковку арматуры осуществляется в внахлёстку. Верхнюю арматуру стыкуют в середине пролёта, нижнюю у опор. Длина перепуска не менее 35d (d-диаметр арматуры). Стыки арматуры располагают в разбежку. Поперечную арматуру диам.6 Аl (арматура А1) раскладывают по всей площади плит перекрытий с шагом 200 мм в шахматном порядке в обоих направлениях.

Арматура для монолитного перекрытия

В качестве арматуры для перекрытия используются, как правило, стальные стержни класса А500С. Арматура периодического профиля, горячекатаная. Диаметр стержней определяет проведенные в проекте расчеты. Обычно диаметр арматуры для перекрытия находится в пределах 8-16 мм. Поскольку монолитное перекрытие в основной своей части работает на изгиб, основной является именно нижняя арматура для перекрытия, которая растягивается при эксплуатацию. Для ее изготовления в некоторых случаях используются стержни с большим диаметром, чем для верхней. В местах соединения плит с опорами ситуация немного другая. Здесь на верхнюю арматуру также действуют значительные нагрузки, поэтому ее дополнительно усиливают. Если перекрытие опирается на колоны или между опорами достаточно большие пролеты, используется поперечная арматура для перекрытия, класс которой А240С или арматура А1 (гладкая строительная арматура )

Какая арматура нужна плиты перекрытия? Это популярный вопрос в строительной отрасли. С каждым днем появляются новые технологические решения, с помощью которых в разы увеличивается качество работ и прочность.

Ответ на этот вопрос поможет придать будущему строению прочное укрепление, гарантируя долгий срок использования и отсутствие надобности в проведении периодических исправительных работах.

Давайте для начала разберемся, что же такое плита перекрытия монолитного типа? Это горизонтальное строение внутри любых возможных сооружений, которое разделяет этажи каждого из них.

Такая плита — несущая, принимает и передает нагрузки. В этой статье будет рассказано о том, какую арматуру использовать для монолитной плиты перекрытия.
