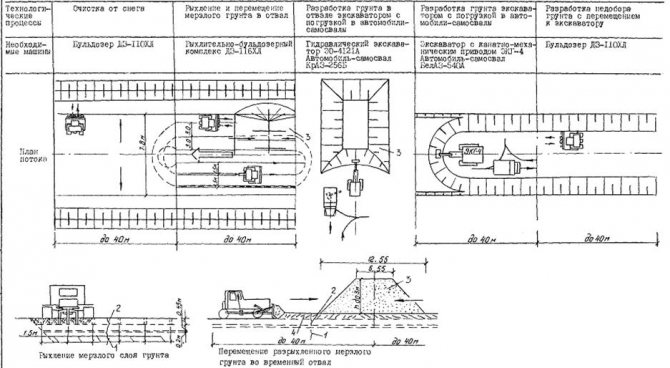

Кто разрабатывает проект, схему, технологическую карту котлована, зачем это нужно?

Разработка проекта и схемы котлована должна выполняться в обязательном порядке перед началом любого строительства. Назначение этого этапа — качественно определить этапы и время выполнения работ. Это позволит производственным строительным циклам проходить организованно, ритмично и безопасно.

В проект включаются технологические акты, нужные для поэтапного выполнения работ: подготовительные мероприятия, подготовка площадки, ПОС и ППР на котлован, планы, чертежи, схемы, а также график перемещения автотехники.

От производственного качества исполнения проектной документации котлована напрямую зависит темп строительных процессов, а также эксплуатационная стойкость объекта, поскольку именно котлован примет на себя нагрузки объекта и должен сдерживать их, не допуская процессов усадки и морозного вспучивания земли.

Какие есть типы почвы с точки зрения строительства?

Если подразделять грунт с точки зрения строительства, то он бывает следующих типов:

• Сцементированный (скальный) – камнеобразные горные породы, которые поддаются разработке только путем взрыва (по специальной технологии) либо дробления. Это обусловлено их повышенной плотностью и водостойкостью.
• Несцементированный – отличается меньшей дисперсностью и проще поддается обработке. Поэтому разработка может вестись с привлечением спецтехники (бульдозеров, экскаваторов) или вручную. К подобной категории грунта относятся чернозем, песок, суглинки, смешанные почвосмеси.

Благодаря высоким прочностным показателям, они устойчивы к негативным внешним факторам:

• температурным скачкам,
• воздействию влаги.

По сравнению с другими видами грунта, данный тип самый надежный в плане строительства оснований.

скальный грунт в нашей стране редко встречается

Крупнообломочный грунт – это результат раскола скальных пород. Он не подвержен сжатию, равномерно оседает и не пучнится. Благодаря своим природным свойствам он идеально подходит для оснований. Но рекомендуется поверх него укладывать песчаник и глину.

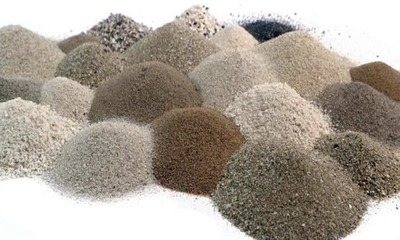

Стоит отметить еще один вид грунта – песчаный. Он включает жесткие частицы в виде зерен.

В зависимости от их величины, песок бывает:

• гравелистый;
• крупный;
• средний;
• мелкий;
• пылеобразный.

От крупности частиц зависит уровень проседания песка, следовательно, и фундамента. Крупнозернистый песок лучше всего. Он меньше подвергается уплотнению и не размывается водой, а также практически не подвержен вспучиванию.

Глинистая почвосмесь состоит из мельчайших чешуйчатых частиц, за счет чего они крепко сцепляются между собой. Промежуточным видом грунта (между песком и глиной) считается супесчаник. В нем содержится до 10% глинистых частиц и до 30% суглинок. Свойства такой почвы зависят от места добычи, состава и влажности. Чем больше она насыщена влагой, тем выше текучесть.

Органогенные разновидности:

• растительная прослойка;
• органический ил;
• грунт с болот и торфяники.

Подобный вариант мало пригоден для возведения фундамента. Это потому, что в таком грунте имеются соли, которые разрушают строительный материал.

Глава 20. ПРОЕКТИРОВАНИЕ КОТЛОВАНОВ

При проектировании котлованов и траншей, устраиваемых в непосредственной близости и ниже уровня заложения существующих сооружений, необходима разработка мероприятий против осадки и деформации этих сооружений. К этим мероприятиям относятся:

• – забивка шпунтовой стенки, ограждающей основание существующего здания;
• – закрепление грунтов основания силикатизацией или цементацией;
• – заглубление подошвы существующего фундамента ниже дна проектируемого котлована путем подводки под него нового фундамента.

Выбор типа мероприятий зависит от геологических и гидрогеологических условий, величины заглубления и других местных условий и проводится на основе технико-экономического сравнения вариантов.

В зависимости от свойств грунта, глубины выработки и наличия подземных вод котлованы устраивают с откосными или вертикальными стенками. В маловлажных грунтах природного сложения допускается устройство котлованов и траншей с вертикальными стенками без креплений, если они оставляются открытыми на непродолжительный срок. При отсутствии вблизи будущего котлована или траншеи существующих фундаментов глубина выемки с вертикальным откосом (в зависимости от грунтов) не должна превышать следующих величин, м:

• – в дресвяном, гравийном, песчаном грунтах и супесях пластичных 1;
• – в супесях твердых, суглинках и глинах мягкопластичных 1,25;
• – в суглинках и глинах тугопластичных 1,5;
• – в суглинках и глинах полутвердых 2;
• – в суглинках и глинах твердых 3.

При большей глубине выемки необходимо предусматривать крепление стенок котлована или разрабатывать выемку с откосными стенками.

При благоприятных условиях, исключающих возможность оползней, сдвига, неравномерных просадок, распыления грунтов, при однородности сложения грунтов и отсутствии подземных вод крутизна откосов котлованов и траншей, выполненных без креплений, должна быть не более величин, указанных в табл. 14.1.

При глубине котлована более 5 м крутизна откосов принимается по расчету.

При наличии подземных вод выше отметки дна котлована в проекте должны предусматриваться мероприятия по защите котлована от притока этих вод. К этим мероприятиям относятся:

• – устройство открытого водоотлива;
• – искусственное понижение уровня подземных под (глубинный водоотлив);
• – устройство противофильтрационной завесы;
• – замораживание грунтов;
• – применение шпунтового ограждения.

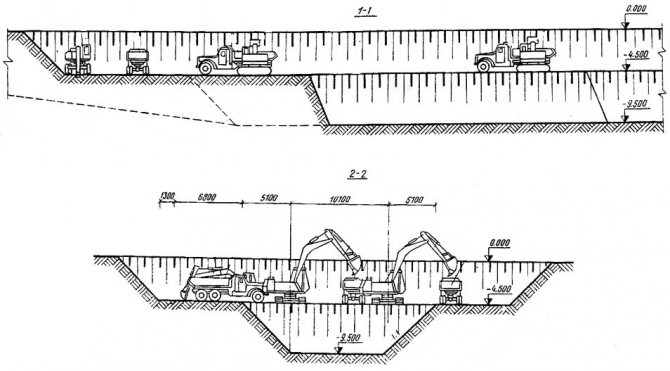

Разработка грунта в котлованах и траншеях производится экскаваторами, скреперами, бульдозерами и другими землеройными механизмами, а также с применением средств гидромеханизации.

На рис. 20.1 приведены различные схемы крепления вертикальных стен котлована. При больших глубинах котлована (до 5 м) применяется консольная (безанкерная) шпунтовая стенка (рис. 20.1, а). Распорные крепления (рис. 20.1, б) применяются при ширине котлована до 15 м. В зависимости от глубины котлована они могут быть с одним ярусом распорок, с двумя и т.д. Анкерные крепления (рис. 20.1, г, д) представляют собой анкерные тяги, передающие усилия от крепи на анкерные сваи или плиты, и применяются для широких котлованов, а также в тех случаях, когда крепления распорного типа мешают возведению фундаментов. Подкосные крепления (рис. 20.1, а) используются при ограждении стен широких котлованов, когда невозможно применить распорный или анкерный тип крепления. Подкосы устанавливаются в один-два ряда по высоте.

Ограждение конструкций стен котлованов устраивается: из железобетонных забивных или буронабивных свай (рис. 20.2, а); из сплошной железобетонной стенки, выполняемой способом «стена в грунте» или способом «секущихся» скважин (рис. 20.2, б); из деревянного, железобетонного (рис. 20.2, в) или металлического (рис. 20.2, г) шпунта; из прокатных профилей (рис. 20.2, д).

Рис. 20.1. Крепление стен котлованов а — консольная (безанкерная) шпунтовая стенка; б — распорное крапление; в — подносное крепление: г и д — анкерные крепления; 1 — существующие фундаменты; 2 — ограждающая конструкция стен котлована; 3 — распределительный (анкерный) пояс; 4 — распорки; 5 — выполненный участок днища сооружения; 6 — анкерная тяга; 7 — стяжная муфта; 8 — анкерная стенка; 9 — анкерная плита

Ограждения стен котлована, показанные на рис. 20.2, а, д, применяются при связных грунтах и отсутствии подземных вод, а ограждения, приведенные на рис. 20.2, б, в, г — при несвязных и водонасыщенных грунтах.

Рис. 20.2. Ограждающие конструкции стен котлована а — буронабивные сваи; б — железобетонная стенка из «секущихся» свай; в — железобетонный шпунт; г — металлический шпунт; д — прокатные профили: 1 — двутавр; 2 — забивка из досок: 3 — рейка

В табл. 20.1 указан сортамент стального шпунта, прокатываемого отечественными заводами.

ТАБЛИЦА 20 1. СОРТАМЕНТ СТАЛЬНОГО ШПУНТА

Схематический профиль шпунта	Условное обозначение профиля	Размеры, мм	Площадь поперечного сечения, см2	Масса 1 м длины, кг	Момент инерции, см4	Момент сопротивления, см3
B	H	h	d	t
сваи	1 м стенки	сваи	1 м стенки
ШП-1	400	103	81	–	10	82,5	64	332	830	74	125
ШП-1	400	110	–	10	10	64	50	730	1230	114	285
Л-III	400	168	34	9,5	13	80	62	2760	23200	258	1600
Л-IV	400	180	35,5	11	14,8	94,6	74	4660	39600	405	2200
Л-V	420	180	36	13	20,5	127,6	100	6243	54000	420	3000

Кто проводит?

В состав ответственной комиссии, которая контролирует проделанную работу и заверяет акт освидетельствования, входят:

• работник от организации-заказчика (собственника строительства);
• инженер-геолог, геодезист;
• представитель уполномоченных контрольно-надзорных государственных органов (авторский и геотехнический надзор);
• подрядчик.

Проверка проводится после рытья углубления. Она включает в себя проверку, начиная от плана проекта, и заканчивая взятием проб грунта, получением результатов и геодезических измерений. Комиссия обязательно прилагает к акту копию первоначальных расчетов объекта, исполнительный план с осями будущей стройки, схему развертки.

В процессе освидетельствования члены комиссии опираются на следующие нормативные акты:

1. СП 126.13330.2012 и СНиП 3.01.03-84 (вопросы геодезии в строительстве).
2. форма ИГАСН №8/99, ВСН, СП.
3. СП 45.13330.2012 и СНиП 3.02.01-87 (о земляных сооружениях и основах).

Могут также применяться:

• СП 22.13330.2011,
• СНиП 2.02.01-83,
• СНиП 2.02.03-85, в которые включены общие вопросы о фундаментах.

Сбор необходимых сведений позволяет сделать вывод о том, пригоден ли обследованный объект земляных работ, нуждается ли он в доработке, и не будет ли осложнений при закладке фундаментной основы.

Акт приемки позволяет не только выявить опасные факторы, в виде недостатков креплений и чересчур крутых откосов, но и способствует тому, чтобы в полной мере придерживаться положенного уровня технической безопасности на стройплощадке.

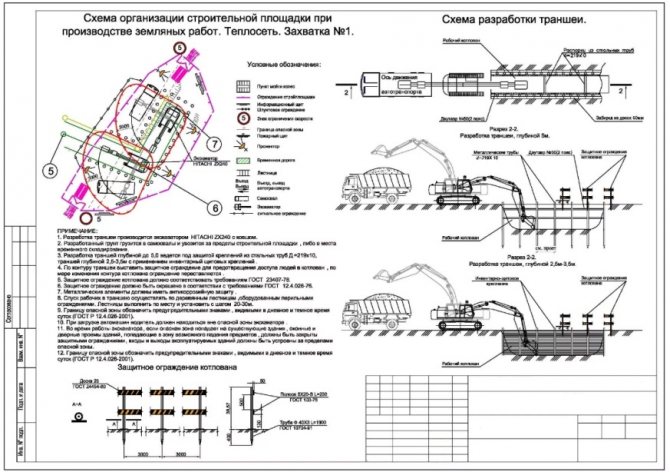

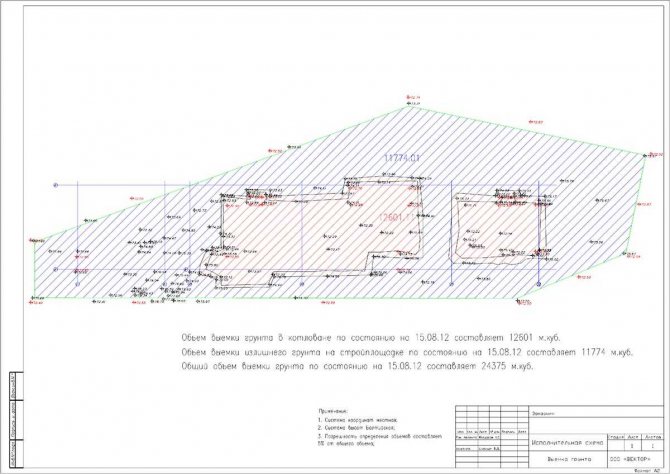

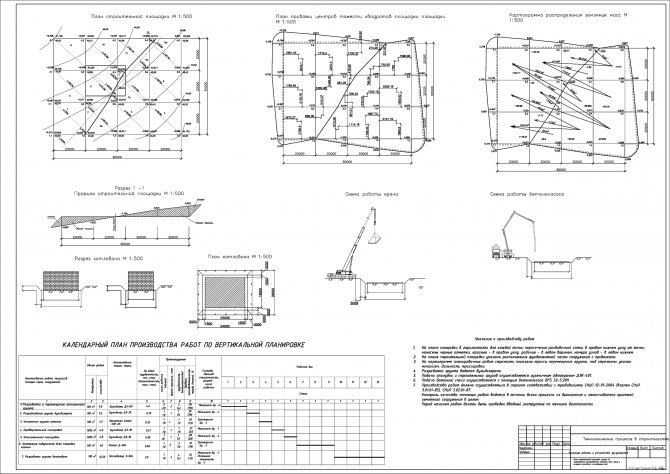

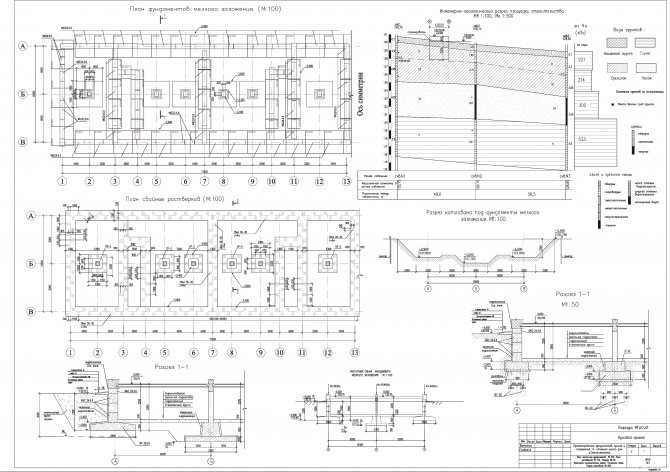

Образец исполнительной схемы котлована

Основные этапы копки котлована

Прежде чем подводить к месту строительства технику и начинать работу, необходимо хорошо исследовать местность: ландшафт, растительность, тип почвы и глубину пролегания грунтовых вод.

Стоит выяснить, находятся ли в месте будущего строительства коммуникации: водопроводная, электрическая или канализационная сети, и как организовать процесс так, чтобы не создать неудобств тем, кто пользуется ими. Чаще всего старые сети стараются отключить и перенести. На этом же этапе решается вопрос о подводе коммуникаций к новому строению. Все эти задачи требуют согласования, а результаты вносятся в проектную документацию.

После этого начинается расчистка местности. Заранее решается вопрос, куда будет выведен строительный и прочий мусор, и как он будет утилизирован. Съем грунта производится в 2 этапа. Сначала снимается плодородный слой, который затем употребляется для удобрения почвы в других местах или облагораживании прилегающей территории уже после завершения строительства. Второй слой грунта чаще всего стараются утилизировать, поскольку для засыпки котлована используются более прочные материалы.

Глубина котлована зависит от нескольких параметров: тип почвы, её устойчивость, количество и глубина залегания грунтовых вод, глубина промерзания грунта. В зависимости от условий копка выполняется механическим или ручным способом.

Первый метод применяется при больших объёмах работ в местах, куда можно подвести технику. Таким способом можно быстро разработать местности и справиться с возникающими по ходу копки препятствиями.

Ручная работа используется там, где подход техники затруднен, где тип почвы не позволяет использовать механику или требуется котлован небольшого размера.

Укрепление котлована и исполнительная геодезическая съёмка

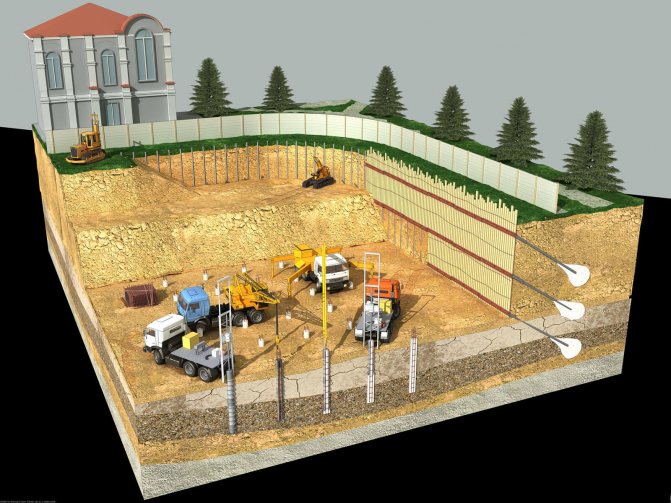

Важной частью работы является укрепление котлована. Это можно сделать несколькими способами:

• погружение шпунта Ларсена, которое проводится до выемки грунта с целью укрепить берег;
• цементовка стен применима в местностях с плотным расположением построек, она позволяет укрепить фундамент не только строящегося здания, но и соседних;
• современным способом закрепления считается «стена в грунте», предполагающая помещение в котлован сборной конструкции с последующей заливкой бетона или железобетона;
• аналогом предыдущего способа считается использование буронабивных свай.

Завершающим этапом земляных работ будет засыпка котлована. Для этого часто применяют песок, щебень или другие прочные материалы.

Выезд геодезистов на исполнительную съемку котлована осуществляется как минимум дважды за время производства земляных работ. Это требуется для следующих целей:

• снизить затраты на выполнение самой работы;
• проверить геометрию котлована, от которой зависит качество постройки;
• сверить соответствие проделанной работы и плана на котлован во избежание разногласий исполнителя с заказчиком.

Первый выезд специалистов назначается до снятия первого слоя грунта. Проводится топографическое исследование местности, намечаются первые контуры котлована, по которым будут копаться траншеи, и данные из чертежей переносятся на местность.

В процессе земляных работ могут возникнуть непредвиденные трудности: изменение типа грунта, отличающееся от плана расположение грунтовых вод. В этом случае геодезисты необходимы для грамотной коррекции имеющихся чертежей. Цель съёмок: добиться должного результата минимум усилий.

И на завершающем этапе работ необходимо произвести измерения самого котлована, расположение и значение всех его элементов. Делается это с целью проверки надежности углубления перед началом заливки фундамента. Если в процессе земляных работ не было непредвиденных трудностей, данные, полученные в процессе геодезической съёмки, не могут отличаться от параметров в чертежах более чем на 5 см. Полученные данные в обязательном порядке вносятся в проектную документацию.

Дополнительные сведения о проведении земляных работ и важности этого этапа строительства можно найти в следующем видео:

Оформление исполнительной документации

После завершения земляных работ составляются первые схемы, в которые вносятся следующие сведения:

• фактические и проектные размеры котлована;
• крутизна откосов;
• отметка верхней бровки котлована;
• количество извлеченного грунта.

Чтобы отделить планируемые значения от реальных показателей, в исполнительной схеме котлована применяют следующее правило: фактические размеры указывают над линиями, а проектные – под ними.

Под схемой котлована обязательно приводится таблица, которая содержит общие сведения о проекте:

• наименование объекта;
• его шифр и номер;
• вид строительства;
• стадия строительства;
• наименование организации, которая занималась составлением документа.

Здесь же могут быть указаны дополнительные сведения, примечания, касающиеся хода строительства. Например, причины отклонения от начального вида планировки.

В следующем видеоролике приводится пример, как составляется исполнительская схема: Подготовка котлована – это начальный и важный этап работы, от правильности выполнения которого зависит качество и долговечность строящейся конструкции. Эта работа включает в себя исследование местности и почвы, перепланировку коммуникаций и закрепление зыбкого грунта. Все измерительные работы, в том числе сравнение реальных значений с расчетами в проектной документации, выполняются группой геодезистов, периодически выезжающих на место стройки. Полученные таким путем данные заносятся в схему для дальнейшего использования в обслуживании нового здания.

Кто разрабатывает проект котлована под фундаменты

Почему не следует недооценивать важность данного этапа?

Как бы не казалось, что рытьё котлована представляет собой лишь выемку грунта, это не так. Разработка котлована под фундамент – это сложный этап, где от того, какая техника используется, насколько квалифицированные работники управляют этой техникой и как строго соблюдаются все требования и стандарты зависят сроки и стоимость реализации проекта в целом, а самое главное – надёжность и долговечность будущего сооружения.

Обрушение откосов – ещё одна из возможных сложностей, с которой можно столкнуться при разработке котлована

Откосы – это наклонные боковые стенки выемок или насыпей, важной характеристикой которых является уклон (крутизна). Во избежании обрушения этих откосов необходимо определить их угол

Если их оставить крутыми при существенной глубине велика вероятность их обрушение уже в процессе осуществления монтажных работ, что не только небезопасно, но и сопряжено с дополнительными расходами, включая и ручной труд, по устранению последствий

Если глубина траншеи или котлована, в среднем, превышает 1,25 м, то необходимо укрепить их стенки с целью предотвращения возможных обрушений, земляных оползней. По контуру вырытых сооружений должны оставаться свободные от вынутой грунтовой массы полосы, минимальной шириной более 0,6 м. Земля с выемки не должна скатываться обратно. Если на стройплощадке есть грунт разных видов, то крутизну откосов выбирают по самой неустойчивой его разновидности. Имеющиеся включения валунов, камней рекомендуется убирать с помощью экскаватора для предотвращения возможности оползней и обрушений.

Чтобы предотвратить осыпания и свести возможность материальных убытков к минимуму, следует еще на стадии проектирования правильно рассчитать согласно СНиП 111-4-80 крутизну откосов создаваемой выемки..

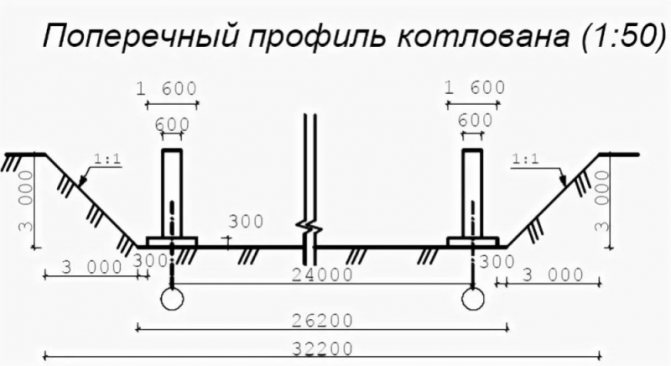

Таблица крутизны откосов для котлованов разной глубины и на различных видах грунта.

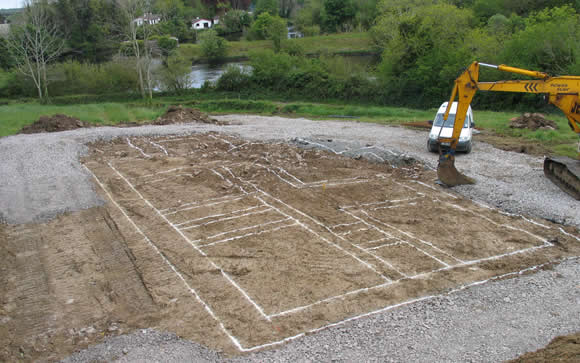

Построения на местности

Базовую линию удобно совместить с проекцией одной из стен дома или вынести на небольшое расстояние от нее. Обычно базу проводят параллельно границе участка. Концы отрезка базовой линии отмечают колышками, а между ним натягивают бечевку.

Далее следует самый ответственный этап – построение прямых углов фундамента. Транспортир любого размера не сможет обеспечить необходимую точность. На выручку приходит метод «египетского треугольника». Суть его заключается в том, что прямоугольный треугольник с размерами катетов 3 и 4 единицы измерения имеет длину гипотенузы в 5 единиц. Применительно к разметке фундамента этот метод используют так:

• на базовой линии отмеряют 4 м от стартового угла фундамента и забивают временный колышек. К нему привязывают бечевку длиной 5 м, и с ее помощью на земле прочерчивают дугу;
• вторая дуга откладывается с радиусом 3 метра от первого углового колышка фундамента;
• через точку пересечения дуг и первый колышек проводят прямую линию. Она обозначает направление поперечной стены под прямым углом к базе;
• на полученном перпендикуляре откладывают отрезок равный длине соответствующей стороны фундамента на плане, фиксируют его окончание колышком;
• со второго конца базового отрезка по аналогичной системе строят второй прямой угол и проводят еще один перпендикуляр к базе. На нем также откладывают размерный отрезок соответствующей стены. Устанавливают угловой колышек. В итоге имеем разметку трех стен с двумя прямыми углами;
• так как уже установлены все четыре угловых колышка, то их соединяют натянутыми веревками, заодно проверяя методом «египетского треугольника» последние два угла. Таким образом, получается прямоугольный периметр здания. При большой площади дома в проекте могут быть предусмотрены внутренние несущие стены. Их основания размечают согласно чертежу.

Параллельно периметру намечают дополнительные линии на расстоянии равном толщине фундамента. От них можно отступить еще на ширину технологического запаса, натянув пару вспомогательных веревок для обозначения границы копки с технологическим запасом.

Хотя это и недостаточно точный способ разметки фундамента, он является наиболее простым, поэтому вполне подходит для домов с небольшими площадями в плане.

Какая техника используется при выполнении задачи?

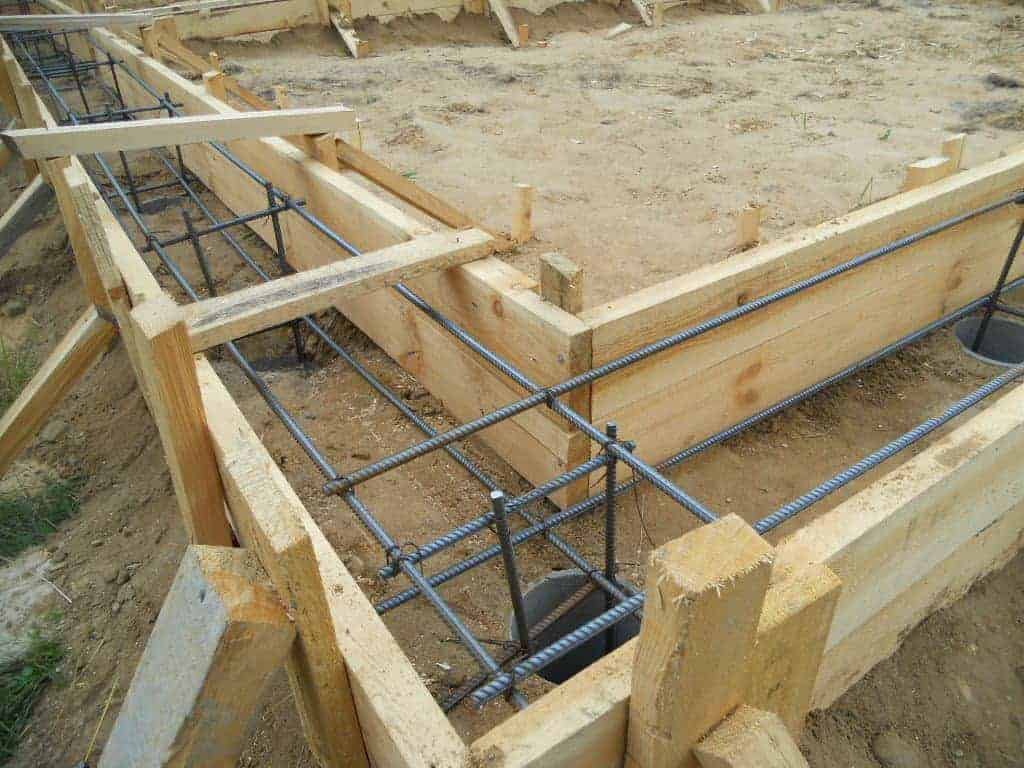

Засыпка пазух проводится только после того, как был выполнен монтаж фундамента и укладочные работы. Для этого углубления засыпаются вручную, с помощью бригады рабочих или осуществляются специальной техникой, которая доставляет, выгружает, уплотняет, и целесообразна для ее использования на больших строительных объектах.

Со значительными объемами работы эффективно и быстро справляются:

1. погрузчики;
2. экскаваторы;
3. бульдозеры;
4. самосвалы.

Специальный транспорт, используемый в строительстве, должен соответствовать функциональным характеристикам, быть исправным и работать, в соответствии с правилами по охране труда и технике безопасности.

Механизмы и технику необходимо выбирать по состоянию грунтовой смеси – ее однородности и влажности. Несмотря на помощь транспорта, обязательно требуется ручная утрамбовка углублений, так как ее нужно выполнять послойно.

Механическое утрамбовывание делают специальными машинами:

• гидромолотом «Раммер», СП-62 и 71;
• электрическими трамбовками ИЭ-4502А;
• виброплитами ДУ-90, 91;
• катками ДУ-54М, 58А.

К работе привлекают экскаваторы таких моделей, как:

• ЭО-3123;
• 4225, 2621В-3;
• а также его разновидности (например, планировщики ЭО-3532А, УДС-114).

Экскаватор-погрузчик (к примеру, Volvo L45B) выполняет задачи быстро и качественно. При огромных строительных площадях работы выполняет фронтальный погрузчик.

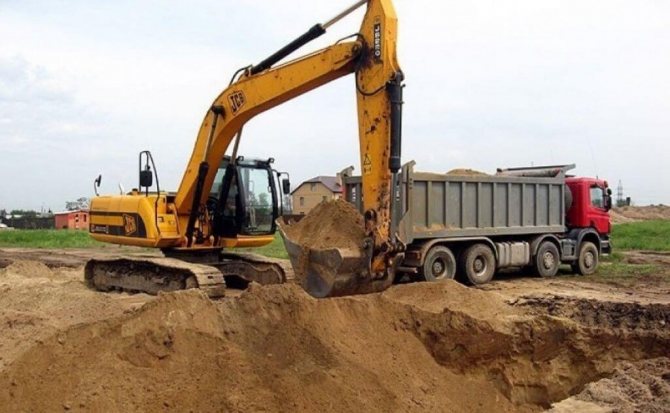

Разработанные в карьере смеси для засыпки, доставляются к месту КамАЗом-6520. Этот самосвал загружается с помощью экскаваторов и землекопов.

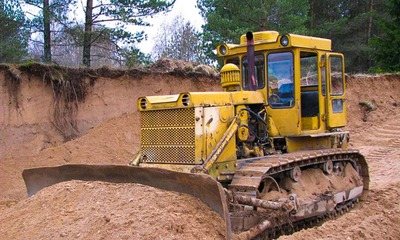

Из бульдозеров к процессу привлекают:

• Б170М1.03ВР;
• ДЗ-42, 190.

Катки уплотняют верхние слои грунта.

Необходимость в транспорте и его количество определяется проектом производства, и зависит от конструкций, объема задач и планируемой продолжительности процесса.

Послойная засыпка грунта должна быть следующей:

• супесь, суглинки – до 60 см;
• глины – не больше 50 см;
• песка – до 70 см.

Коэффициент плотности определяется инженером, и приводится к значению К = 0,98, при этом время, положенное на уплотнение, должно составлять 20 с. Засыпку проводят в направлении от фундамента к краю откоса. Трамбовка машиной или вручную всегда перекрывает предыдущий след на 20 см.

В зоне работы машин, строители, землекопы, а также водители транспортных средств должны соблюдать правила безопасности, и сохранять безопасное расстояние при разгрузке грунта (1 м от края котлована). Все рабочие обязаны иметь допуск к работе и управлению машинами.

Самым распространенным способом засыпки является механический способ, который осуществляется с помощью бульдозера, ручной доработки и дополнительного уплотнения виброплитами.

Распространенные ошибки

Грубые нарушения и дефекты, допущенные при проектировании и строительстве котлована, оказывают большое влияние на эксплуатационные характеристики и долговечность объекта.

Наиболее часто распространенные ошибки, обнаруживаемые экспертами при исследовании проектов котлована:

1. Самая банальная ошибка, но с далеко идущими последствиями — пригласить для разработки проекта малоопытную проектную компанию.
2. Отсутствуют данные в графической части проекта.
3. Некорректная разработка ПОС и ППР.
4. Нет заключения СЭС на соответствие земельного участка строительству.
5. Отсутствие карты использования дорог для транзита большегрузной автотехники.
6. Ошибка при установлении климатического района.
7. Ошибки в определении грунтовых вод.
8. Отсутствие лицензии на программное обеспечение, по которым рассчитывался котлован.
9. В геологических изысканиях указаны недостоверные данные.
10. Неправильный расчет объемов грунта.
11. Не правильно учтен промежуток для работы в пазухе выемки и ее откосы.

Особенности применения разных экскаваторов

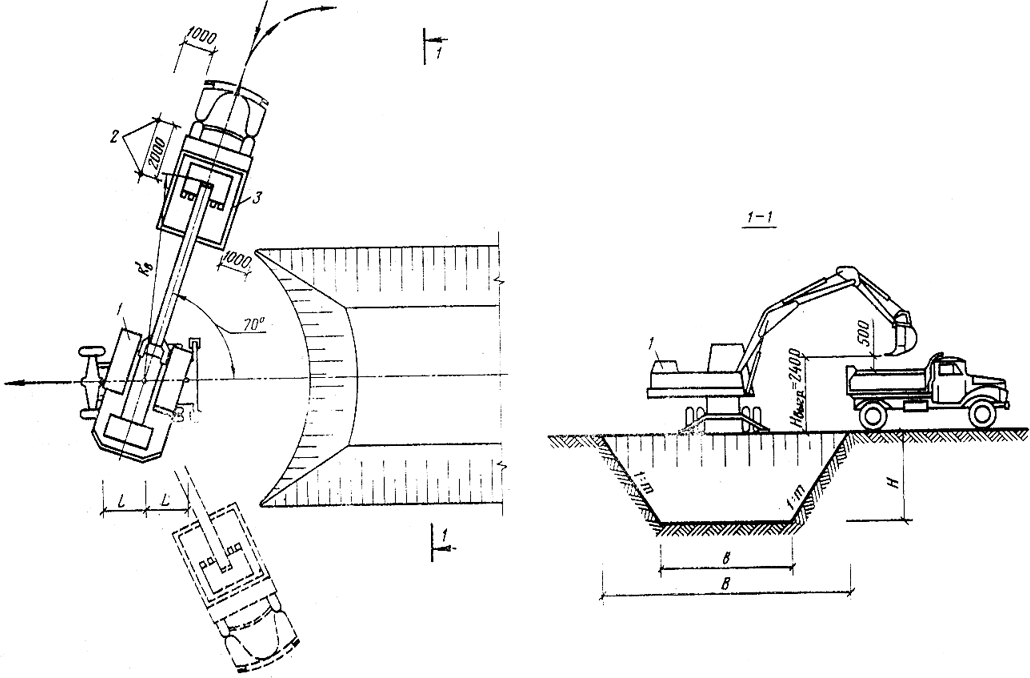

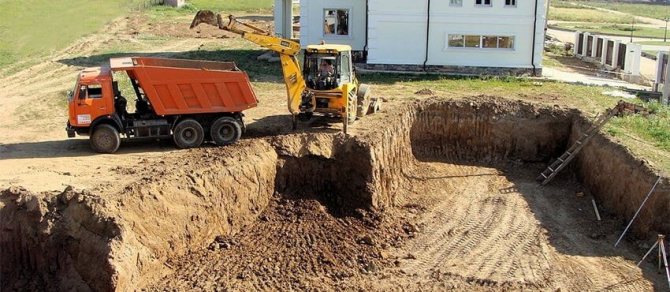

Технически выполнение землеройных работ может осуществляться разными способами в зависимости от вида экскаватора. Для котлованов используют следующие машины:

• Экскаватор-драглайн. Подходит для грунтов, которые располагаются ниже уровня техники. Этот вариант оптимален, если нужно рыть глубокие и широкие котлованы, а также вести разработку из-под воды. Драглайн отличается глубиной копки (до 12 м) и большим радиусом захвата (до 10 м).
• Экскаватор с обратной лопатой. Также используется в случаях, когда уровень рытья находится ниже поверхности стоянки машины. Однако разработка котлована экскаватором с обратной лопатой ориентируется на небольшие объемы работы без выполнения послойной выемки. И все же благодаря умеренным габаритам, высокой маневренности и низким ресурсным затратам этот вид землеройной техники чаще других задействуют в устройстве котлованов.
• Экскаватор-грейфер. Обычно применяется для создания инженерных и хозяйственных сооружений наподобие колодцев, траншей и канав. В создании котлованов эту технику используют в случаях, когда нужно обеспечить большую глубину ниже уровня грунтовых вод.

Для чего нужна проектная документация?

Сооружать любой объект жилого или промышленного назначения на плодородном покрове грунта непозволительно. Данный слой считается на биологическом уровне активной субстанцией, способной с течением времени трансформировать собственный объем.

В случае, когда планируется возводить объект с подвалом, то углубление в грунте выполняют по всей площади строительства, как правило, имеющей непростую грунтовую составляющую и сложносоставную геометрическую конфигурацию в плане. Поэтому, чтобы предвидеть все возможные технологические нюансы без проекта никак не обойтись.

План ямы для фундамента находится в прямой зависимости от строительной модели основания, его габаритов и устанавливает главные характеристики выемки:

• наличие и число откосов;
• тип монтажа углового крепежа;
• наличие наклонных стен;
• обоснование предпочтительного вида выемки: котлована или траншеи, для плитного или ленточного фундамента.

Последовательность прохождения процедуры

Назначенная комиссия должна выехать к месту исследования объекта. Геолог или геодезист визуально осматривают яму, описывают почву на дне и стенках вырытого углубления. Одновременно специалист знакомится с данными технического отчета, который проводился до начала работ, и, если необходимо, берет пробы грунта, для ее отправки в лабораторию.

Другие члены комиссии проводят измерения и сравнивают показатели, чертежи, проверяют первоначальные показатели. На основании изучения ранее установленных и полученных новых данных, составляют 4 экземпляра акта, каждый из которых визируется членами комиссии.

В представленную форму вносят все необходимые данные (габариты, уровень вод в грунте, оси, качество земли и пластов, отметки о дне котлована, сведения об откосах), выявляют несоответствия в документации, сравнивают установленную схему.

Индивидуальные этапы для процедуры примерно составлены таким образом:

1. Подготовка. Составление вопросов, которые нужно рассмотреть, и выбор плана действий. Изучение предварительной документации (чертежи, сметы).
2. Процесс осмотра выемки. Выезд экспертов, визуальный и инструментальный осмотр, измерительный контроль, вскрытие конструкции (при необходимости), изъятие образцов для лабораторного анализа, обмерные работы, выявление несоответствий и нарушений, определение качества материалов ямы, фото или видео фиксация имеющихся недочетов.
3. Составление акта, указание данных, имеющихся недостатков, визирование и печать.
4. Лабораторные анализы и обработка полученных результатов, проведение поверки по зафиксированным цифровым данным до и после, сравнительный анализ показателей, конструкторский расчет, формулировка выводов.
5. Сдача работы. Заключение нового акта, после устранения недочетов (если они перед этим имели место), формирование заключения, визирование, печать генерального директора экспертного учреждения.

Одним из требований к проведению проверки является хорошая погода и сухая поверхность основания. На дне котлована должны отсутствовать части старых коммуникаций и остатков старых фундаментов, техногенные сложности. При получении неутешительных результатов контроля за почвой, могут потребоваться дополнительные пробы.

В каждом конкретном случае проверка проводится индивидуально. Геолог для сбора грунта может выехать на объект за несколько дней до времени проведения комиссии, чтобы иметь на руках ответ из лаборатории.

Разработка и рытье котлованов: этапы подготовки проведения работ

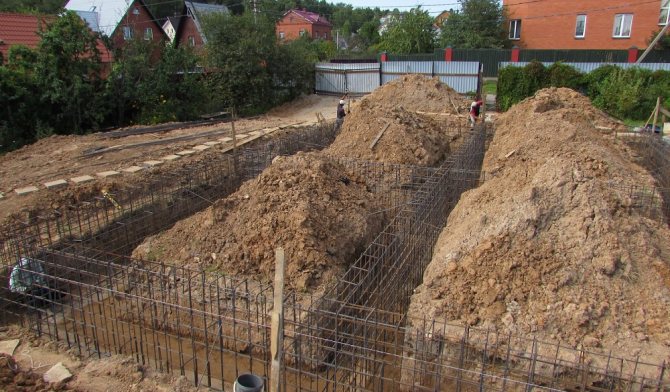

Процесс строительства зданий и сооружений начинается с разработки и рытья котлованов или траншей под фундамент

Этот процесс достаточно сложный и требует не только значительных технических, физических и денежных затрат, но и подготовку важной документации. Поэтому многие строительные организации и частные лица предпочитают не заниматься этим самостоятельно, а привлекать к работе ответственных и квалифицированных исполнителей – компании, которые имеют достаточный опыт по проведению предстоящих работ

В данной статье мы поговорим, как осуществить разработку и рытье котлованов, и какие этапы необходимо пройти для успешного завершения дела.

Кто производит разработку?

По действующему градостроительному законодательству обязательными документами в проекте на возведение объекта, предусматривающий устройство котлована считаются проекты по производству работ и организации строительства, которые сокращенно обозначаются соответственно ППР и ПОС.

Согласно своду правил 12-136, изданных в 2002 г., вышеназванные документы разрабатываются в комплекте проекта на полный объем, для того чтобы согласовать конструкторские решения с организационными мероприятиями в ходе выполнения.

Проектирование ППР на разработку и ПОС обязаны выполняться профессионалами, располагающими должным образованием и опытом. ПОС разрабатывается проектантами и включается в проект, а ППР заказывается генеральным подрядчиком и согласовывается с заказчиком, технадзором и организациями, на баланс которых будет передаваться объект.

Методики водопонижения

Водоотлив нужен для своевременного отведения талых, грунтовых и дождевых вод. Перед выполнением работ проводится предварительное исследование грунта и строительной площадки, подбирается подходящий метод откачки воды.

Учитываются следующие технические параметры:

• схема, по которой выполняется выемка грунта;
• объем воды с учетом вместимости емкости;
• глубина отверстия для установки насосов;
• расчет количества поступающей воды в котлован;
• определение времени на откачку с сохранением параметров перемычек и откосов.

Технология осушения является сложным комплексом мер, требующим профессионального участия и привлечения оборудования. Необходимо учитывать особенности, характеристики почвы, конкретного котлована.

Применяются стандартные способы организации водоотлива:

1. Открытый водоотлив. Процесс выполняется напрямую из котлованов и траншей.
2. Закрытый. Откачка выполняется через технологические углубления или скважины, которые находятся за пределами котлована. Используются специальные фильтры для сбора водных масс.

В большинстве случаев используется открытый тип, но выбор зависит от конкретных условий на строительной площадке и качества грунта

Важно руководствоваться требованиями регламентов и строительных норм

В процессе откачки воды ведется постоянное наблюдение за откосами и другими укрепляющими конструкции. Если появляются проблемные участки, проводится укрепление. На качество работы влияет состояние монтажных элементов и перемычек.

Открытый

Такой тип водооткачки становится наиболее простым и распространенным решением. Он подходит в тех случаях, когда стенки и дно организованы из грунтов следующих типов:

• связных, имеющих включения песка и тонких прослоек;
• слоистых, где расход почвенных вод относится к среднему уровню;
• несвязный с плотным сложением, отличающихся достаточным сопротивлением вымыванию;
• водонепроницаемых плотного типа, в которых скапливаются дождевые и талые воды.

При выборе открытого водоотлива используются конструкции:

Кавальеры Это обваловка стенок оградительного типа, Которая выполняется с нагорной стороны или по периметру. Нагорная канава Закладывается, если наблюдается уклон на площадке. Система используется, если вода стекает в котлован с верхней точки участка. Канавы, лотки, открытые дренажи Элементы позволяют эффективно отводить влагу

Важно правильно рассчитать уклон. Учитываются требования регламентов и строительных норм. Насосное оборудование Используются стационарные системы или переносные компрессоры

Последние элементы используются, если требуется постоянная откачка воды. Водосборные колодцы Обеспечивается устройство зумпфы и приямки. Систему оборудуют на дне котлована, чтобы эффективно собирать грунтовые или талые воды.

При выборе открытой системы выполняются подробные расчеты. Их использование возможно, если крутизна склона траншеи составляет 75-90 градусов. При этом минимальный уклон составляет 2-3 см на каждый метр относительно горизонта.

Закрытый

В данном случае предпочтительнее закрытые системы. Такой вариант очистки вод применяется при строительстве на рыхлых почвах.

Используются такие методики:

• иглофильтровый;
• вакуумный;
• электроосмос для расширения области действия иглофильтровых установок.

Система основана на эффективном понижении уровня воды с использованием искусственных средств. Это совершенный и эффективный, но и непростой в организации метод. Работа осуществляется путем перекачки воды через скважины, которые располагаются вдоль траншеи или вокруг котлована.

Дополнительные работы при земляных работах: искусственные основания и уплотнение. Обратная засыпка

Не докопанный до нужной отметки экскаватором грунт просто снимается своими руками, а вот в случае перекопа требуется устройство искусственного основания (подушки).

Подушку устраиваем из несжимаемых грунтов: строительный песок, щебень, пескогравийную смесь насыпаем до нужной высоты слоями по 25-30 см, уплотняя трамбовкой либо проливая водой.

Совет

. Проверить качество уплотнение щебня, можно уложив на уплотненный слой еще кусок и снова пройти трамбовкой. Если уплотнение достаточно, камень разрушится, нет – вдавится.

Уплотнение обратной засыпки

Упрочнить поверхность днища котлованов и траншей, можно насыпав тонкий слой щебня и «вбив» его в грунт трамбовкой.

Для обратной засыпки, после монтажа конструкций, используем суглинки, супеси, уплотняя их послойно. Проливку водой при этом (как правило) не производят.

Как определить координаты?

Планово-высотные координаты дна котлована необходимы для точного определения проектной глубины и контуров земляной выемки. Способ передачи отметки зависит от величины заглубления конструкций основания

Для неглубокого

Чтобы проконтролировать выемку грунта котлована глубиной до 2 метров, необходимо передать проектную отметку с нулевого репера на подготовленное земляное основание. Обычно для передачи отметки используется геодезический прибор – нивелир и разметочная рейка.

Процесс выполняется в несколько этапов:

1. Нивелирная рейка устанавливается на репер (отсчет A), отметка которого известна и по нивелиру отмечается его отсчет. Полученное числовое значение обозначается Нр.
2. Рейку перемешают на дно котлована и с той же стоянки нивелира берется новый отсчет (B)
3. Вычисляется разница отсчетов по реперу и дну котловану (H =A — B).

Полученное превышение прибавляется к известной отметке репера и в результате простых арифметических действий получается расчетная отметка дна котлована: Hк=H р + (-) H (м).

Определение для глубокого

В строительной практике в передаче отметки на нижнюю часть выемки высотой более 2 метров задействуют измерительную рулетку со стальной лентой. В процессе одновременно задействованы два нивелира, устанавливаемых на поверхности земли и рабочем горизонте котлована.

Передача проектной отметки производится в следующей последовательности:

1. Над поверхностью котлована размещают кронштейн с подвешиваемой рулеткой с грузом на конце измерительной ленты.
2. Первый нивелир размещают на стоянке таким образом, чтобы было видно в визирную трубу нулевой репер с известной проектной отметкой и линию измерительной рулетки. По указанным точкам с помощью нивелирной рейки необходимо взять два отсчета Ар и А 2.
3. Поворачивая трубу нивелира 1 по направлению мерной ленты рулетки, обеими геодезическими приборами делаются отсчеты В 1 и А1.
4. Нивелир, расположенный внизу, направляется на нивелирную рейку, расположенную на колышке В нижней части котлована, делает отчет в этой точке.

Аналогичный способ применяется для передачи проектной отметки на любые горизонты здания или сооружения.

Разметка и привязка к местности

Мы определили, что нужно делать и как производить разработку грунта, какими механизмами и инструментами. Теперь определим где выполнять работы: копать траншею, ямы или котлован.

Для этого потребуются деревянные колышки, молоток и рулетка длиной как минимум 30 метров.

Измерения нужно производить вдвоем. Сначала обозначим парными колышками все оси будущего здания, затем, используя их как основу, отметим края мест выборки грунта.

Cовет

. Точные линии краев котлована для работы экскаватора можно обозначить, отсыпав их светлым песком

Глубину котлована отмеряют одним из двух способов:

• от существующего уровня грунта;
• от точки (репера) с известными координатами и высотой.

Первый способ имеет значительную погрешность и подойдет для несложных сооружений, не использующих существующие, либо планируемые коммуникации и (или) сооружения.

Второй способ используется для сооружений, где нужна точная привязка по высоте для расчета уклонов систем канализации, расчета примыкания к существующим сооружениям, инженерным сетям и пр.

Глубину постоянно контролируем в процессе работ по разработке грунта: сначала грубо, с помощью рейки или рулетки, а приближаясь к отметке – точно, с помощью нивелира.

Важно

! Сделайте выноску осей, дальше от котлована, чтобы не повредить: вбейте в землю «П» образную конструкцию из двух кольев и доски, две штуки на каждую ось. Линию оси отметьте, вбитым не до конца гвоздем. Натянув нитку, Вы всегда получите эталон для для разбивки и контроля работ.

Кто разрабатывает проект?

При строительстве без рытья траншей не обойтись. Однако далеко не всегда можно составить их проект самостоятельно. Незнание требований законодательства может привести к административному штрафу, а то и более суровому наказанию.

Составлением проектной документации, оказывающей влияние на безопасность объектов капитального строительства, могут заниматься только ИП или другие юридические лица, имеющие свидетельство о допуске к выполнению работ такого рода.

В их число входят:

• Изучение местности и возможности решения поставленных задач в текущих условиях.
• Выявление возможных угроз и трудностей, с которыми придется столкнуться при прокладке траншей. При выборе маршрута нужно учесть возможное наличие на пути других коммуникаций, проложенных ранее.

Компания может проводить всю работу самостоятельно или привлекать для этих целей другие организации. Лицо, занимающееся оформлением проекта, отвечает за качество предоставленной документации с учетом действующего законодательства.

Преимущества

«Проспект-НТМ» – это компания, в распоряжении которой находится более 100 единиц строительной техники и квалифицированный штат операторов и водителей. Мы имеем опыт строительства сложных объектов и ответственно подходим выполнению проектных работ, выбирая самым оптимальный метод строительства.

Выбирая в качестве партнёра, заказчик может рассчитывать на конкурентную стоимость работ, соблюдение норм безопасности и сроков строительства.

Отправить заявку на выполнение работ разработке котлована можно через форму на сайте или по телефонам, +7 (966) 311-01-55. Мы пришлём специалиста, который выполнит расчёт укрупнённой сметной стоимости, сроков и объёмов работ.

Что это такое?

Обратная засыпка углублений представляет собой земляные работы, которые напрямую зависят от объемных размеров строящегося здания, и решают вопрос с утилизацией земли, вынутой из ямы.

Процесс обратной засыпки проводится всегда после окончания земельных работ, устройства фундамента, прокладки и проверки работоспособности коммуникаций, при готовых актах сдачи подготовительных этапов

Засыпка производиться в соответствии с необходимыми мерами предосторожности

Несмотря на то, что засыпание промежутков кажется довольно примитивным процессом, оно должно проводиться с соблюдением строительных нормативов, которые регламентирует СНиП № 3-02-01 (1987 г.).

Зачем нужно засыпать ямы?

Засыпка пазух котлована необходима для того, чтобы:

• обеспечивать гидроизоляцию фундамента и подземных коммуникаций;
• увеличивать стойкость и прочность фундаментной основы;
• беспрепятственно приступать к следующим строительным работам (демонтажу опалубков монолитной заливки из бетона);
• закреплять на внешние стены фундамента материалы гидроизоляции и теплоизоляции (происходит утепление);
• обустраивать вокруг объекта систему водоотвода и предотвращать попадания сырости в подвал.

Засыпку пазух раньше времени (до затвердения фундамента) можно проводить только тогда, когда прогноз погоды предупреждает о затяжных дождях, так как непогода способна вымыть бетон из заливки основания.

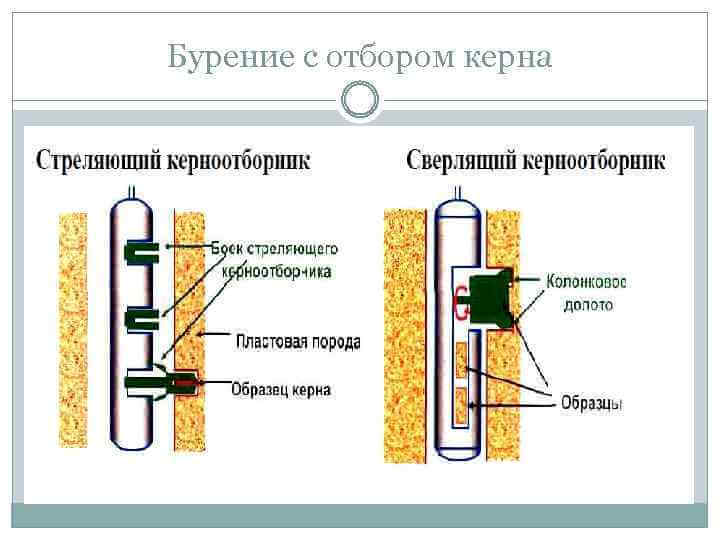

Комбинированные котлованы, шурфы и скважины

Реализация отдельных проектов частных домов требует земляных работ комбинированного типа. Например, если верхний грунт зыбкий, то его необходимо снять, чтобы добраться до твердых пород. Возможно, для этого будет удобней выкопать котлован, а затем уже выбирать траншеи, шурфы либо бурить скважины для опорных свай.

Планируя буровые, также как и все прочие виды работ, ориентируются на их объемы. Глубокие скважины бурятся станками, установленными на автомобильные платформы. Большое количество мелких скважин удобно изготавливать при помощи мотобура. Если же требуется сделать с десяток цилиндрических выборок в грунте, то может подойти и обычный ручной садовый бур.

Земляные работ с уплотнением подстилающей породы под устройство фундаментов всех типов оптимально завершать бетонной подготовкой – по её выровненной поверхности удобней укладывать гидроизоляционное покрытие. Однако, это уже следующий строительный этап, как и монтаж опалубки, армирование и монолитные работы.
