Создание культиватора из старой бензопилы, например, «Дружба» или «Урал», позволяет не только обновить устаревший инструмент, но и упростить работу на даче. В статье представлены пошаговые инструкции, чертежи и фотографии для самостоятельного изготовления культиватора. Это поможет сэкономить на новом оборудовании и освоить навыки ремонта и модификации техники.

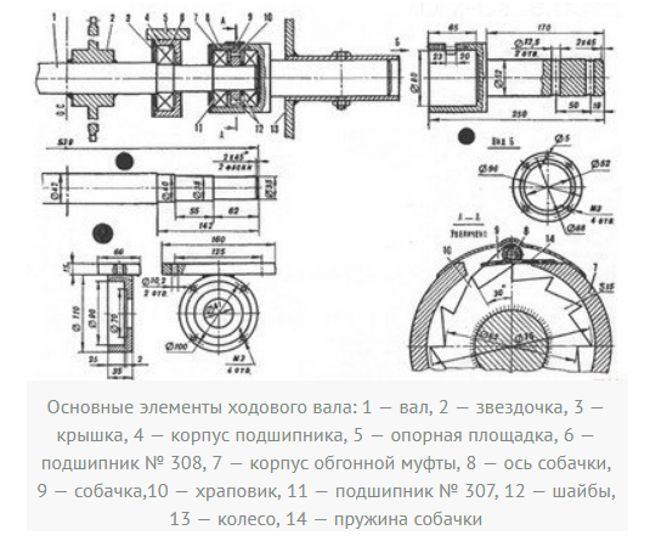

Устройство и чертежи культиватора
Мастера могут использовать как свои собственные разработки, так и готовые схемы. Для сборки не потребуется выполнять токарные работы, а лишь слесарные. Мотокультиватор, созданный на базе бензопил «Дружба» или «Урал», способен развивать мощность до 4 л/с. При этом он может достигать скорости до 25 км/ч, а глубина обработки почвы составляет 10-20 см.
Конструктор тщательно изучает схему и, если необходимо, вносит изменения. Культиватор можно изготовить из доступных материалов, а в случае их отсутствия — приобрести необходимые детали.
Самодельный мотоблок отличается компактностью, маневренностью и высокой мощностью. Он экономно расходует топливо и не требует специфического вида горюче-смазочных материалов. Как и заводские модели, это устройство может быть оснащено различными насадками, однако использование заводских насадок не всегда возможно.
Создание культиватора из бензопилы Дружба или Урал — задача, требующая определенных навыков и знаний. Эксперты отмечают, что прежде всего необходимо тщательно изучить конструкцию бензопилы и ее возможности. Важно обеспечить надежное крепление мотора к раме, чтобы избежать вибраций и повреждений во время работы. Использование качественных материалов для изготовления культиваторных лопастей также играет ключевую роль в эффективности устройства. Специалисты рекомендуют обратить внимание на балансировку всей конструкции, что позволит избежать перегрузок и повысит долговечность агрегата. Не менее важным аспектом является безопасность: использование защитных кожухов и средств индивидуальной защиты обязательно. В итоге, при правильном подходе и соблюдении всех рекомендаций, самодельный культиватор может стать надежным помощником в саду или на огороде.
https://youtube.com/watch?v=_6jjwPdoLTo
Особенности изготовления культиватора из бензопилы
Мотоблок, изготовленный своими руками, значительно экономит средства. К другим особенностям культиватора, изготовленного своими руками из бензопилы, специалисты относят следующие особенности:
- оснащение функциями, которые необходимы для обработки конкретного участка;
- использование качественных деталей делает технику долговечной и надежной, не требуется постоянного обслуживания и ремонта;
- конструкция, изготовленная своими руками, на этапе разработки позволяет предусмотреть и внедрить все необходимые настройки для мотоблока, которые могут пригодиться в процессе работы.
Культиватор применяют для обработки пахотных земель. На дачном участке применяют бензиновые или дизельные конструкции. Мотоблок имеет небольшие габариты, поэтому он мобильный, легкий в управлении и подходит для обработки участков небольшой площади. Мотокультиватор снабжают навесным оборудованием в зависимости от типа работ:
- плуг для вспашки земли;
- сажалка для высадки картофеля, чеснока и других культур;
- копалка для сбора клубней картофеля;
- прицеп для транспортировки груза;
- аэратор для полива растений;
- ковш для снегоуборки;
- грунтозацепы для окучивания;
- косилка.
Насадки подвешиваются на сцепку. Чтобы увеличить функционал мотокультиватора, выбирают навесное оборудование с универсальным креплением.
| Этап работы | Необходимые материалы и инструменты | Описание действий |
|---|---|---|
| 1. Подготовка бензопилы | Бензопила “Дружба” или “Урал”, гаечные ключи, отвертки, ветошь | Снять шину и цепь. Очистить корпус бензопилы от грязи и масла. Проверить работоспособность двигателя. |
| 2. Изготовление редуктора (при необходимости) | Старый редуктор от мотоблока или культиватора, болгарка, сварочный аппарат, металлические пластины, подшипники, шестерни | Если обороты бензопилы слишком высокие, потребуется понижающий редуктор. Можно использовать готовый или собрать из подручных материалов. |
| 3. Изготовление рамы | Металлический профиль (квадратный или прямоугольный), болгарка, сварочный аппарат, рулетка, маркер | Сварить раму, на которую будет крепиться двигатель бензопилы и рабочие органы культиватора. Размеры рамы зависят от желаемой ширины захвата. |
| 4. Крепление двигателя к раме | Болты, гайки, шайбы, дрель, сверла | Закрепить двигатель бензопилы на раме с помощью болтов. Обеспечить надежное крепление, чтобы избежать вибрации. |
| 5. Изготовление рабочих органов (фрез) | Стальные полосы, болгарка, сварочный аппарат, дрель, сверла, болты, гайки | Изготовить фрезы из стальных полос. Форма и количество фрез зависят от типа почвы и желаемой глубины обработки. |
| 6. Установка рабочих органов | Вал, подшипники, болты, гайки, сварочный аппарат | Установить фрезы на вал, который будет приводиться в движение от двигателя бензопилы. Закрепить вал на раме с помощью подшипников. |
| 7. Изготовление рукояток и колес | Металлические трубы, сварочный аппарат, резиновые ручки, колеса от тачки или мотоблока | Приварить к раме рукоятки для удобства управления. Установить колеса для перемещения культиватора. |
| 8. Тестирование и регулировка | Топливо, масло, гаечные ключи | Запустить двигатель, проверить работу культиватора. Отрегулировать глубину обработки и другие параметры. |
Интересные факты
Вот несколько интересных фактов о создании культиватора из бензопилы “Дружба” или “Урал”:
-
Многофункциональность бензопилы: Бензопилы “Дружба” и “Урал” были разработаны не только для распиловки древесины, но и как универсальные инструменты. Их мощные двигатели и надежные механизмы позволяют использовать их в качестве основы для создания различных садовых инструментов, включая культиваторы.
-
Простота конструкции: Создание культиватора из бензопилы не требует сложных инженерных навыков. Основная задача заключается в правильном соединении двигателя с рабочими элементами (например, фрезами или лопастями). Это делает проект доступным для многих любителей DIY (сделай сам).
-
Экономия средств: Использование старой бензопилы для создания культиватора позволяет существенно сэкономить на покупке нового оборудования. Кроме того, это дает возможность переработать ненужный инструмент, что является экологически устойчивым решением и способствует уменьшению отходов.
Эти факты подчеркивают как практическую, так и творческую сторону процесса создания культиватора своими руками.
https://youtube.com/watch?v=rSmSLctyklw
Какие инструменты и материалы потребуются
После тщательного анализа чертежей самодельного культиватора, созданного на основе бензопилы, следует произвести необходимые расчеты. Затем подготавливаются следующие инструменты и материалы:
- двигатель;
- редуктор;
- топливный бак;
- металлопрофиль или стальные уголки для конструкции;
- трубы для системы рулевого управления;
- колеса;
- трансмиссия;
- шайбы, гайки, болты и саморезы по металлу;
- сварочный аппарат;
- болгарка;
- наборы гаечных ключей и насадки для дрели;
- карандаш для разметки;
- уровень;
- электродрель;
- угольник.
Важно! Руль можно использовать готовый, например, от велосипеда или мопеда. Соединение деталей осуществляется с помощью сварки или крепежных болтов.
Как сделать культиватор из старой бензопилы Урал своими руками
После детального изучения чертежа и подготовки инструментов и материалов приступают к выполнению работы. Производят следующие пошаговые действия по изготовлению культиватора из бензопилы «Урал» своими руками:
- Разбирают бензопилу на детали. Аккуратно снимают корпус, освобождают двигатель, вынимают топливный бак и редуктор.
- Из стальных уголков сечением 3*3 см сваривают раму будущего мотоблока. Каркас культиватора усиливают поперечными распорками, изготовленными из арматуры диаметром 0,8-1,3 см.
- На платформу устанавливают двигатель. Крепят конструкцию болтами. Чтобы погасить вибрацию, между мотором и металлокаркасом укладывают резину толщиной 1-2 см.
- Под платформой крепят топливный бак при помощи кронштейнов. На нижнюю часть приваривают стальную пластину для защиты резервуара.
- Промежуточный вал устанавливают между передними вертикальными стойками рулевого управления.
- Чтобы зафиксировать подшипники ходового вала, соединяют опоры продольными уголками.
- Устанавливают руль от старого велосипеда или мопеда.
- Подключают к рулевому управлению переключатели и рычаги.
- Ось устанавливают в средней части культиватора. Крепят колеса или одевают грунтозацепы. Соединяют с двигателем при помощи цепного привода.
Проверяют работоспособность мотоблока. Детали тщательно шлифуют при помощи болгарки от заусениц на сварных швах. Обезжиривают растворителем или керосином. Покрывают влагозащитной краской по металлу.
При тестировании выявляют некоторые моменты работоспособности устройства и модифицируют его. Если копать тяжело, переднюю часть культиватора утяжеляют.
Внимание! Чтобы была возможность крепить готовое навесное оборудование, культиватор снабжают универсальной сцепкой, которая продается в специализированных отделах.
Как сделать мотокультиватор с двигателем от бензопилы Дружба
Перед началом работ необходимо подготовить рабочее пространство, инструменты и материалы. Изготовление культиватора из бензопилы «Дружба» своими руками осуществляется поэтапно в следующем порядке:
- Снимают цепь и пилу с устройства. На головной вал двигателя устанавливают воротниковый фланец.
- Из редуктора извлекают звездочку и интегрируют ее в конструкцию, соединяя с мостом.
- Соединяют вал редуктора с помощью элемента диаметром 3 см.
- Мост доукомплектовывают подшипником с внутренним диаметром 3 см.
- Устанавливают трансмиссию от мопеда.
- Монтируют сцепление от мотоцикла.
- Заостряют фрезы.
- Закрепляют металлическую трубку диаметром 3,2 см.
- Устанавливают колеса и фрезы.
- Проводят испытания на грядке.
Конструкция дополнительно оснащается принудительной системой охлаждения. Самый простой способ решения этой задачи – установить вентилятор. Более сложные варианты включают использование водяной системы охлаждения. Выхлопную трубу следует изогнуть в сторону, чтобы выхлопные газы не попадали на оператора.
Заключение
Культиватор из бензопилы, собранный своими руками, отличается долговечностью, надежностью и выносливостью. Эффективно производит вспашку на глинистых почвах. Устройство дополняют навесным оборудованием для посадки, окучивания и сбора картофеля. Крепят небольшой прицеп для подвозки дров.
https://youtube.com/watch?v=Z_Tcxt4XNl8
Советы по эксплуатации и обслуживанию культиватора
Эксплуатация и обслуживание культиватора, созданного на базе бензопилы Дружба или Урал, требуют особого внимания и соблюдения ряда рекомендаций для обеспечения его долговечности и эффективности. Ниже приведены основные советы, которые помогут вам правильно использовать и поддерживать ваш культиватор в хорошем состоянии.
1. Подготовка к работе
Перед началом работы убедитесь, что культиватор полностью собран и все детали надежно закреплены. Проверьте уровень масла в двигателе и топливо в баке. Используйте только качественное топливо и масло, рекомендованные производителем бензопилы. Это поможет избежать поломок и увеличит срок службы агрегата.
2. Регулировка глубины обработки
При использовании культиватора важно правильно настроить глубину обработки почвы. Это можно сделать с помощью регулировки высоты колес или опорных ножек. Для легких почв достаточно небольшой глубины, тогда как для тяжелых и глинистых почв потребуется более глубокая обработка. Не забывайте, что слишком глубокая обработка может повредить корни растений и ухудшить структуру почвы.
3. Правильная техника работы
Работая с культиватором, старайтесь двигаться медленно и равномерно. Избегайте резких движений, которые могут привести к перегреву двигателя или повреждению почвы. Если почва слишком твердая, рекомендуется предварительно увлажнить ее, чтобы облегчить процесс обработки. Также старайтесь не работать на слишком наклонных участках, чтобы избежать переворачивания культиватора.
4. Уход за рабочими органами
Регулярно проверяйте состояние рабочих органов культиватора, таких как фрезы и ножи. Они должны быть острыми и не иметь повреждений. При необходимости их следует заточить или заменить. Чистите рабочие органы от грязи и растительных остатков после каждой работы, чтобы предотвратить коррозию и износ.
5. Хранение культиватора
После завершения сезона работы важно правильно хранить культиватор. Убедитесь, что он чистый и сухой, прежде чем убрать его на хранение. Храните культиватор в сухом, защищенном от влаги месте. Если планируете длительное хранение, рекомендуется слить топливо из бака и провести полную профилактику, включая замену масла и проверку всех узлов.
6. Регулярное техническое обслуживание
Не забывайте о регулярном техническом обслуживании культиватора. Это включает в себя замену масла, проверку свечей зажигания, чистку фильтров и осмотр всех соединений. Своевременное обслуживание поможет избежать серьезных поломок и продлит срок службы вашего агрегата.
Следуя этим рекомендациям, вы сможете эффективно использовать культиватор, созданный из бензопилы Дружба или Урал, и обеспечить его долгую и надежную работу. Правильная эксплуатация и регулярное обслуживание — залог успешного садоводства и огородничества.
Вопрос-ответ
Какие материалы и инструменты понадобятся для изготовления культиватора из бензопилы?
Для создания культиватора из бензопилы Дружба или Урал вам понадобятся следующие материалы: сама бензопила, металлические трубы для рамы, лопаты или фрезы для почвы, крепежные элементы (болты, гайки), а также сварочный аппарат. Инструменты: сварочный аппарат, болгарка, дрель и набор ключей.
Как правильно установить бензопилу на раму культиватора?
Установите бензопилу на раму так, чтобы ее двигатель находился в горизонтальном положении. Закрепите пилу с помощью крепежных элементов, убедившись, что она надежно фиксируется и не будет двигаться во время работы. Проверьте, чтобы цепь была направлена вниз для эффективной работы с почвой.
Какие меры безопасности следует соблюдать при использовании самодельного культиватора?
При использовании самодельного культиватора обязательно носите защитные очки и перчатки, чтобы избежать травм. Убедитесь, что все крепления надежно затянуты, и проверяйте работоспособность устройства перед каждым использованием. Не работайте вблизи людей и животных, а также следите за тем, чтобы не было посторонних предметов на участке, где вы планируете культивировать землю.
Советы
СОВЕТ №1
Перед началом работы тщательно изучите инструкцию к бензопиле и ознакомьтесь с принципами её работы. Это поможет избежать ошибок и повысит безопасность при использовании инструмента.
Читайте также:
СОВЕТ №2
Используйте качественные материалы для создания культиватора. Обратите внимание на прочность и устойчивость деталей, чтобы ваш культиватор прослужил долго и эффективно справлялся с задачами.
СОВЕТ №3
Обязательно проведите тестирование собранного культиватора на небольшом участке земли. Это позволит вам выявить возможные недостатки конструкции и внести необходимые изменения перед полноценным использованием.
СОВЕТ №4
Не забывайте о безопасности! Используйте защитные очки и перчатки во время работы, а также следите за тем, чтобы вокруг не было посторонних людей и животных, когда культиватор находится в работе.
