Как сделать мангал-коптильню из газового баллона своими руками

Создание мангала-коптильни из газового баллона — увлекательный процесс и возможность получить функциональный инструмент для приготовления пищи на открытом воздухе. В статье рассмотрим чертежи, схемы и размеры, необходимые для изготовления, а также подготовим список материалов и инструментов. Пошаговая инструкция поможет избежать ошибок и сделает процесс простым и понятным. Отзывы владельцев и видео работы вдохновят на создание собственного мангала-коптильни, который станет находкой для любителей барбекю и копчения.

Чертежи, размеры и схемы мангалов-коптилен из газового баллона

Многофункциональная печь может создать определенные трудности при проектировании. Каждый ее сегмент функционирует в своем режиме, поэтому важно учитывать все детали и разрабатывать схему. Существует два метода копчения: холодный и горячий.

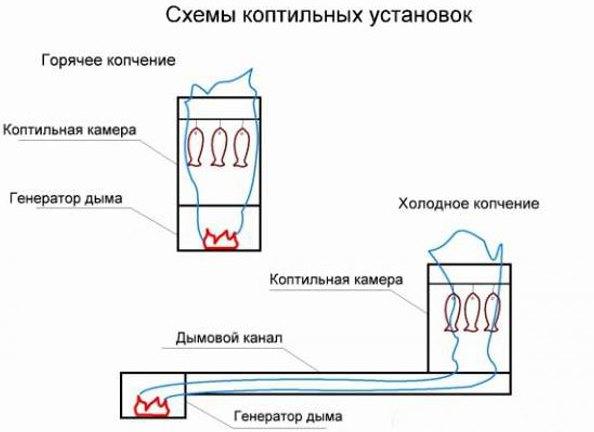

При холодном копчении мясо обрабатывается дымом, который проходит через трубу и успевает остыть. Продукты, приготовленные таким способом, могут храниться до шести месяцев.

Горячее копчение также использует дым, но он поступает из топки, расположенной под коптильней. Срок хранения таких продуктов составляет до двух месяцев.

Чтобы создать коптилку-мангал из газового баллона, необходимо выбрать методы обработки для рыбы и мяса. В зависимости от требуемых функций печи разрабатывается схема, при этом учитываются стандартные размеры всех элементов и их соотношение в общей конструкции.

Средняя длина мангала составляет 80-100 см, а расстояние между шампурами — около 10 см. Общее количество шашлыка, которое нужно приготовить одновременно, влияет на расчет длины. Ширина мангала определяется длиной шампура, который обычно составляет 30-50 см, поэтому стандартная ширина составляет 25-30 см. Высота мангала — 20 см, угли должны находиться на таком уровне, чтобы продукты не подгорали, но и достаточно близко, чтобы обеспечить необходимый жар.

Мангал обычно изготавливают из листового железа толщиной 2 мм. Использование газовых баллонов имеет свои преимущества:

• толщина стенок составляет 2-4 мм;
• низкая стоимость, их можно приобрести в пунктах приема металлолома;
• обтекаемая форма способствует хорошей циркуляции дыма;
• компактный и интересный дизайн;
• корпус практически готов, процесс изготовления сводится к выполнению отверстий и соединению частей.

Важно! Для создания многофункционального мангала-коптильни потребуется 2-3 газовых баллона. Первый используется для топки, второй — для дымогенератора, коптильни и зон для барбекю, третий — для холодной коптильной камеры.

При правильном соединении можно получить многофункциональные конструкции из газового баллона. Каждая печь обязательно включает трубу и дымогенератор. Поскольку конструкция довольно тяжелая, стоит предусмотреть крепление колес для удобного перемещения мангала-коптильни по участку. Под очагом устанавливаются стационарные ножки.

Создание мангала-коптильни из газового баллона — это интересный и полезный проект, который может значительно улучшить кулинарные навыки. Эксперты рекомендуют начинать с тщательной подготовки: важно очистить баллон от остатков газа и ржавчины, а также обеспечить безопасность при работе с металлом. Для этого следует использовать защитные перчатки и очки.

Далее, необходимо продумать конструкцию: важно учесть размеры, вентиляцию и доступ к углям. Специалисты советуют использовать болгарку для резки и сварочный аппарат для соединения деталей. Также стоит обратить внимание на теплоизоляцию, чтобы коптильня работала эффективно.

Не забывайте о тестировании устройства перед первым использованием, чтобы убедиться в его безопасности и функциональности. Правильный подход к созданию мангала-коптильни не только позволит сэкономить средства, но и подарит уникальный опыт, который можно будет разделить с друзьями и семьей.

https://youtube.com/watch?v=QWAlDNhxW_A

Какие инструменты и материалы потребуются

Мангал-коптильню делают из пропановых баллонов. Помимо них, потребуются некоторые инструменты и материалы:

• 2-3 газовых баллона;
• болгарка;
• решетка и крюки для подвешивания;
• колосники или арматура;
• гайки и болты;
• кованые элементы;
• 2 колеса;
• труба сечением 10 см;
• сварочный аппарат.

Интересные факты

Вот несколько интересных фактов о том, как сделать мангал-коптильню из газового баллона своими руками:

1. Переработка материалов: Использование газового баллона для создания мангала-коптильни — это не только экономичный, но и экологически чистый подход. Переработка старых баллонов помогает уменьшить количество отходов и дает вторую жизнь материалам, которые в противном случае могли бы оказаться на свалке.

2. Температурный контроль: При создании мангала-коптильни из баллона важно учитывать конструкцию и вентиляцию. Правильное расположение вентиляционных отверстий позволяет контролировать температуру внутри коптильни, что критически важно для достижения идеального копчения мяса и рыбы. Это знание может значительно улучшить качество готового продукта.

3. Многофункциональность: Мангал-коптильня из газового баллона может быть адаптирована для различных методов приготовления пищи. Например, вы можете использовать одну часть для гриля, а другую — для копчения. Кроме того, с помощью дополнительных аксессуаров, таких как решетки и поддоны, можно расширить функционал устройства, превращая его в полноценную кухонную установку на открытом воздухе.

https://youtube.com/watch?v=4Kx1rbEBuog

Какие баллоны можно использовать

Для создания мангала-коптильни понадобятся газовые баллоны. Наиболее часто используются баллоны типа АГ-50, которые имеют объем 50 литров.

Важно помнить, что даже пустой баллон может содержать остатки газа. Перед началом работы необходимо осторожно открыть вентиль и слить оставшуюся жидкость в закрытую емкость. Поскольку газ обладает неприятным запахом и может быть опасен для здоровья, не рекомендуется выливать его на землю.

Подготовка баллона

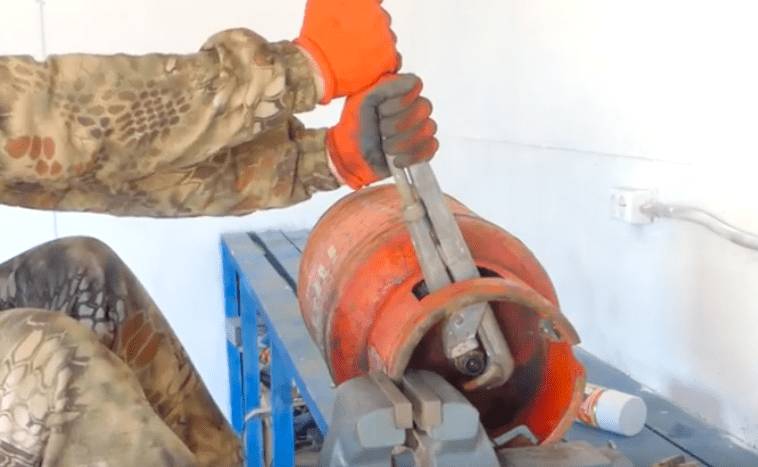

Самоделка мангал коптильня из газовых баллонов проста в изготовлении. Перед началом работ производят предварительную подготовку. Гаечным ключом открывают вентиль. Чтобы весь газ вышел, баллон опускают в емкость, наполненную водой.

Чтобы избежать в дальнейшем возгорания от искры, проверяют на воспламеняемость. Если тщательно промыли водой и мылом, газ должен весь испариться. Затем приступают к удалению ненужных частей. С верхней при помощи болгарки отрезают вентиль и кожух, в котором он находился.

Как сделать мангал-коптильню из 2 газовых баллонов своими руками

Для выполнения работ понадобятся два газовых баллона АГ-50 объемом 50 литров.

Пошаговая инструкция по созданию печи мангала-коптильни из двух газовых баллонов:

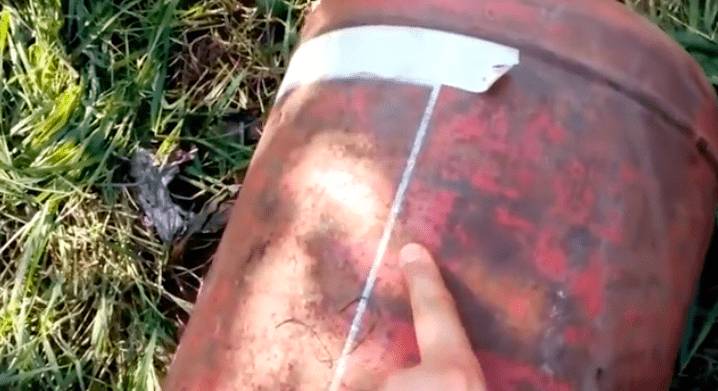

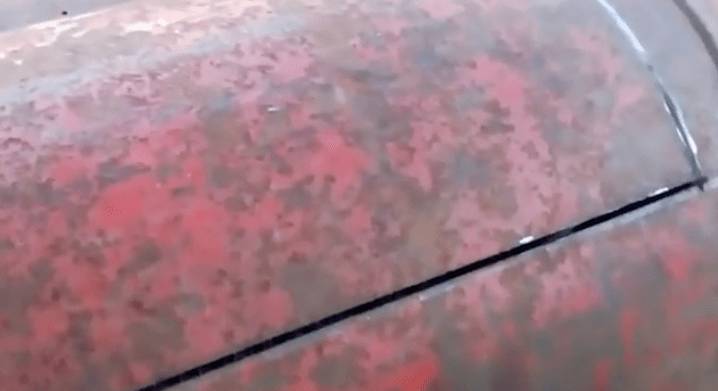

1. Сначала с днища баллона срезается ободок. Затем с помощью шлифовального круга для болгарки поверхность очищается. После этого производится разметка: от срединного шва отступают по 24 см в обе стороны и чертят линию мелом. От нижнего и верхнего круговых швов отступают 3 см.
2. К отрезанной части и одной длинной стороне баллона привариваются дверные петли, оставляя зазор в 1 см. На противоположной стороне баллона вырезается проем для шампуров с шагом 10 см. Под дверцей делают отверстия для подачи воздуха с шагом 5 см и диаметром 1 см.
3. К баллону привариваются ножки из металлического профиля размером 2×4 см длиной 80 см. С помощью болгарки вырезаются проемы для дымохода: круглое и овальное отверстия для горячего копчения и мангала, а также квадратное на днище для заслонки.
4. Для создания дымогенератора второй баллон разрезается пополам, днище отрезается и сваривается с первой половиной. Вырезается дверца и проемы. Изнутри, на расстоянии 15 см от днища, привариваются уголки, на которые устанавливается решетка для опилок.
5. На днище обоих отсеков, вдоль квадратных отверстий, с обеих сторон приваривается стальной уголок. Его длина соответствует двум сторонам проема, что обеспечивает удобство при использовании заслонки.
6. К верхней части мангала-коптильни приваривается труба диаметром 10 см длиной 1,5 м. Овальные отверстия топки и барбекю соединяются между собой.
7. Завершающим этапом является декорирование печи. Привариваются ручки и кованые декоративные элементы. Поверхность шлифуется и обезжиривается, после чего окрашивается аэрозольной термостойкой краской, способной выдерживать температуру до 900 °C.

Как сделать мангал-коптильню из 3 газовых баллонов своими руками

Чтобы готовить продукты холодного копчения, изготавливают печь из трех элементов.

Этапы работ по сооружению мангала из газового баллона с нижней коптильней:

1. Подготавливают три газовых баллона. В части для мангала вырезают дверки, отступив от центрального шва по 24 см в обе стороны. Присоединяют их при помощи петель. Слева вверху делают овальный проем.
2. Для коптильни от центрального шва отступают по 30 см и вырезают проем для дверки. Приваривают петли и ручку. В коптильне крышка должна закрываться вплотную, поэтому при необходимости подтачивают края. Снизу справа делают овальный проем. Сверху обозначают проем диаметром 11 см. К нему крепят сваркой трубу диаметром 10,6 см длиной 1-1,2 м.
3. Мангальную часть устанавливают на станину. Приваривают коптильню к мангалу.
4. Из третьего газового баллона делают топку. Распиливают его пополам. Сбоку снизу делают проем 110 см, крепят сваркой отрезок трубы 10,6 см диаметром и длиной 5-10 см для поддувала. К трубе приваривают 2 см уголка. В центре сверлят проем диаметром 1 см. Из куска листового металла изготавливают заслонку по диаметру. При помощи болта и гайки скрепляют трубу и заслон.
5. Выпиливают дверку 20*20 см. Крепят ее при помощи петель. Внутри печи отступают от днища 10 см и приваривают по сторонам уголки. На них устанавливают решетку для размещения опилок.
6. Крышку делают из оставшейся части баллона. Отрезают 20 см. Соединяют топку и крышку петлями. Сверху крепят сваркой ручку.
7. В топке сверху справа делают проем диаметром 110 см. При помощи трубы 10,6 см соединяют коптильню и печь. В зону барбекю изнутри по сторонам приваривают уголок и устанавливают решетку. К дверцам крепят сваркой ручки.

Заключение

Создать мангал с коптильней из газового баллона своими руками по предоставленной инструкции довольно просто. Такая печь будет долго приносить удовольствие вашим близким и друзьям, угощая их вкусными блюдами. Зону для мангала можно задействовать для приготовления горячего копчения, барбекю и шашлыков.

Отзывы владельцев о мангалах-коптильнях из газовых баллонов

Евгений Алехин, 41 год, г. Абинск. Испытывал горячее копчение. Понял, что нужно немного доработать. Сделал поддувало. Работать стало удобнее. Затем жарил шашлыки. Выяснил, что решетка стоит низко, мясо подгорало, пришлось поднимать. После всех доработок мангал коптильня из газовых баллонов работает прекрасно. Радует друзей и все мое семейство. Александр Нахабин, 38 лет, г. Омск. У мангала-коптильни имеются очевидные достоинства: держит долго тепло, при закрытой крышке огонь прекращает гореть. Тяга хорошая даже без длинной трубы. Конструкция получилась тяжелая. Переносим вдвоем. Как-нибудь приделаю колеса. Мне мангал-коптильня обошлась в стоимость термостойкой краски. Все остальное нашлось в хозяйстве.

https://youtube.com/watch?v=etMGjjRRo1M

Советы по эксплуатации и уходу за мангалом-коптильней

После того как вы успешно собрали мангал-коптильню из газового баллона, важно правильно использовать и ухаживать за этим устройством, чтобы оно служило вам долго и эффективно. Ниже приведены несколько рекомендаций по эксплуатации и уходу за вашим мангалом-коптильней.

1. Подготовка к использованию

Перед первым использованием мангала-коптильни обязательно проведите его очистку. Убедитесь, что внутри баллона нет остатков газа и загрязнений. Промойте внутренние стенки горячей водой с моющим средством, а затем тщательно высушите. Это поможет избежать неприятных запахов и обеспечит более качественное копчение.

2. Правильный выбор топлива

Для мангала-коптильни можно использовать различные виды топлива: древесные угли, дрова или специальные гранулы для копчения. Важно выбирать качественное топливо, чтобы избежать появления вредных веществ в процессе горения. Например, для копчения лучше всего подходят фруктовые или ореховые деревья, такие как яблоня, вишня или грецкий орех, так как они придают продуктам приятный аромат.

3. Контроль температуры

Температура является ключевым фактором при копчении. Используйте термометр для контроля температуры внутри коптильни. Оптимальная температура для холодного копчения составляет 20-30°C, для горячего — 70-100°C. Регулируйте подачу воздуха с помощью заслонок, чтобы поддерживать нужный температурный режим.

4. Уход за мангалом-коптильней

После каждого использования обязательно очищайте мангал-коптильню от остатков пищи и жира. Для этого используйте металлическую щетку и горячую воду. Не забывайте также очищать дымоход, чтобы избежать накопления сажи и обеспечить нормальную тягу. Регулярная чистка поможет предотвратить коррозию и продлить срок службы устройства.

5. Хранение

Если вы не планируете использовать мангал-коптильню в течение длительного времени, храните ее в сухом и защищенном от влаги месте. Рекомендуется накрывать устройство специальным чехлом, чтобы защитить его от пыли и осадков. Это поможет избежать ржавчины и других повреждений.

6. Безопасность

При использовании мангала-коптильни соблюдайте все меры безопасности. Убедитесь, что устройство установлено на ровной и устойчивой поверхности, вдали от легковоспламеняющихся материалов. Никогда не оставляйте мангал без присмотра во время работы, и всегда имейте под рукой средства для тушения огня.

Следуя этим простым советам, вы сможете не только продлить срок службы вашего мангала-коптильни, но и наслаждаться вкусными блюдами, приготовленными на нем, в течение многих лет.

Вопрос-ответ

Можно ли из газового баллона сделать мангал?

Что понадобится для работы? Основной элемент — сам газовый баллон. Для производства мангала подойдет металлический цилиндр объемом около 50 литров. Такая емкость достаточно прочная и вместительная — на ней хватит места и для шампуров, и для решетки гриль.

Можно ли использовать каптильню как мангал?

Коптильня оснащена съемными ножками, поэтому ее можно использовать для копчения продуктов как над костром, так и непосредственно в мангале.

Советы

СОВЕТ №1

Перед началом работы обязательно убедитесь, что газовый баллон полностью опустошен и очищен от остатков газа. Для этого оставьте его на открытом воздухе на несколько дней, а затем тщательно промойте водой. Это поможет избежать взрывов и других опасных ситуаций.

СОВЕТ №2

При проектировании мангала-коптильни учитывайте размеры и форму вашего баллона. Определите, как вы хотите разместить решетку для мяса и где будет находиться дымогенератор. Правильное распределение пространства обеспечит равномерное прогревание и копчение продуктов.

СОВЕТ №3

Используйте качественные материалы для создания мангала-коптильни. Например, выбирайте жаропрочные краски и термостойкие уплотнители, чтобы обеспечить долговечность конструкции и безопасность при использовании.

СОВЕТ №4

Не забывайте о вентиляции. Правильная циркуляция воздуха важна для успешного копчения. Убедитесь, что в конструкции есть отверстия для выхода дыма и поступления свежего воздуха, чтобы избежать накопления угарного газа.
