Как сделать разборный мангал своими руками: чертежи и фото

В этой статье мы рассмотрим, как сделать разборный мангал своими руками, который станет полезным в походах, на даче или пикнике. Вы узнаете о различных конструкциях, необходимых материалах и размерах, а также получите пошаговую инструкцию с чертежами и фотографиями. Такой мангал удобен в транспортировке и позволяет готовить блюда на открытом огне, что делает его отличным выбором для активного отдыха на природе.

Виды конструкций и чертежи с размерами разборных мангалов из металла, нержавейки

Разжечь огонь для приготовления шашлыка на свежем воздухе порой бывает непросто. Кирпичи под деревьями не растут, а тащить с собой громоздкий сварной мангал неудобно. Поэтому изобретательные мастера разработали чертежи для легкого сборно-разборного мангала.

Разборные конструкции обладают как преимуществами, так и недостатками. Хороший мангал должен соответствовать следующим критериям:

• легкость в изготовлении, без необходимости использования специализированного оборудования;
• стойкость к температурным колебаниям, долговечность и износостойкость;
• огнеупорность;
• экологически чистый материал – металл не должен содержать примесей, которые при нагревании могут выделять вредные вещества.

Чтобы создать идеальный разборный мангал своими руками, необходимо изучить чертежи и фотографии, выбрать лучшие идеи и разработать собственный эскиз.

Существует две категории мобильных мангалов:

• трансформеры – раскладываются, но некоторые элементы остаются неподвижными, чаще всего это шарнирные детали;
• наборы – состоят из отдельных компонентов, которые соединяются в пазы.

Важно! Для надежной фиксации деталей в шип-паз разборного мангала необходимо создать точный чертеж для лазерной резки с использованием программ AutoCAD, Компас или Sketchup.

Изготовление разборных конструкций может быть более сложным. Чтобы детали не мешали друг другу при транспортировке, их фиксируют шарнирно, учитывая размеры стенок.

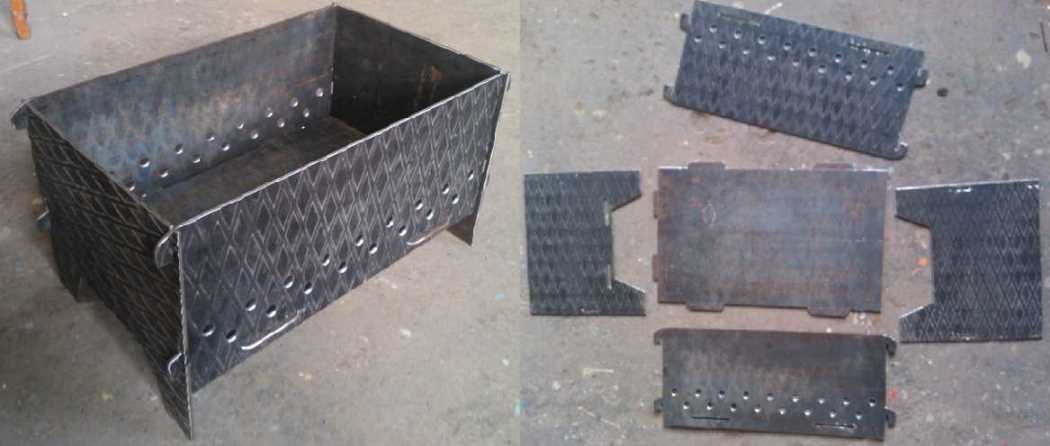

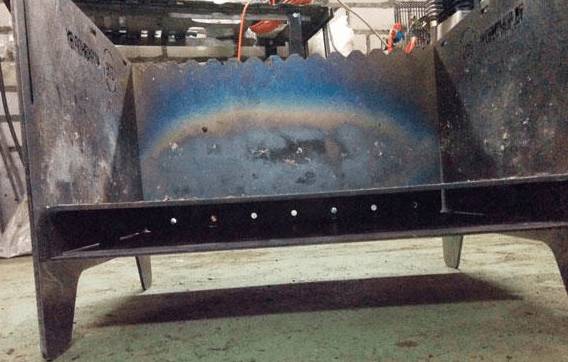

Разборные мангалы представлены в большом разнообразии моделей. Они различаются по способам фиксации:

• ножки из уголка, в которых проделаны отверстия для вставки боковин и дна;
• паз-шип, где в боковых торцевых деталях и дне создаются прорези и выступы, после чего все элементы соединяются в единую конструкцию.

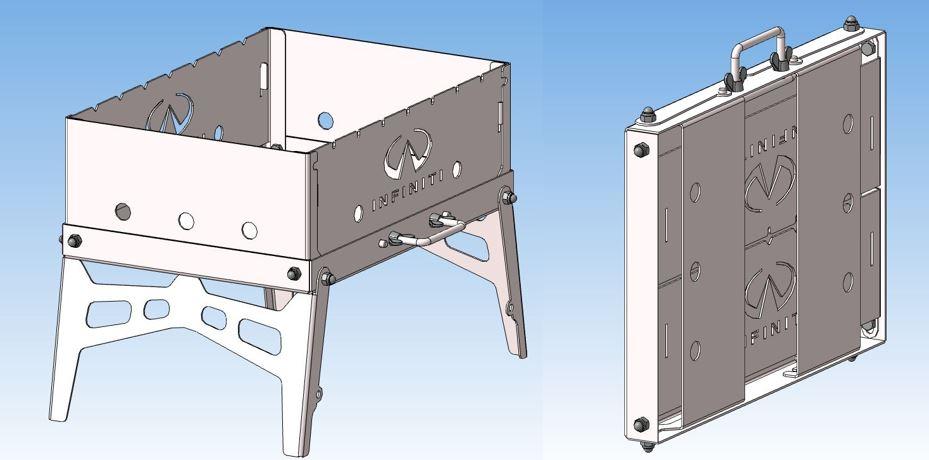

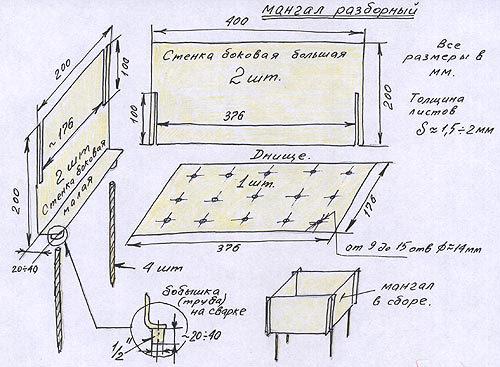

Размеры разборного складного мангала, сделанного своими руками, рассчитываются индивидуально. При этом учитываются:

• количество порций шашлыка, которые планируется готовить одновременно (на шампур должно помещаться не менее пяти кусочков мяса, на мангал устанавливают 6-10 шампуров);
• размеры багажника автомобиля, в котором будет перевозиться мангал;
• оптимальная высота борта составляет 13-20 см.

Создание разборного мангала своими руками — это увлекательный процесс, который требует внимательного подхода и знаний. Эксперты рекомендуют начать с тщательной разработки чертежей, которые помогут учесть все необходимые размеры и детали конструкции. Важно выбрать качественные материалы, такие как сталь или нержавеющая сталь, чтобы обеспечить долговечность мангала.

Фотографии готовых проектов могут служить отличным источником вдохновения и подсказок. Специалисты также подчеркивают, что мангал должен быть удобным в сборке и разборке, поэтому стоит обратить внимание на использование простых механизмов крепления. Не забывайте о безопасности: мангал должен быть устойчивым и устойчивым к высоким температурам. В итоге, правильно спроектированный и собранный мангал станет не только функциональным, но и стильным элементом вашего отдыха на природе.

https://youtube.com/watch?v=w-QQVhbjivI

Какие инструменты и материалы потребуются

Чтобы самому сделать разборный мангал, потребуются навыки работы с металлом. Чаще всего для трансформеров используют в изготовлении нержавеющую сталь. Материал устойчив к атмосферным воздействиям и коррозии.

Мангалы изготавливают из металла толщиной до 3 мм и более 3 мм. Тонкостенные модели делают, чтобы облегчить вес конструкции. Чаще всего выбирают нержавеющую сталь или алюминий. Такие конструкции не выдерживают сильных температур, поэтому для жарки мяса в них закладывают угли. Срок эксплуатации подобных изделий до трех лет.

Толстостенные мангалы выдерживают атмосферное воздействие, жар и коррозию. Изготавливают из металла толщиной 4-6 мм. Основное их применение – на даче. В зимний период мангал складывают и переносят в хозяйственное помещение на хранение. Такие изделия могут быть дополнительно снабжены:

• подстольем;
• рабочей поверхностью;
• решеткой;
• регулируемым поддувалом;
• крышкой.

Выбрав металл для мангала, готовят набор инструментов и материалов. Для работы понадобятся:

• сварочный аппарат;
• электроды;
• болгарка;
• дрель и сверла по металлу;
• уровень;
• карандаш;
• рулетка;
• ножницы по металлу;
• лист металла;
• металлопрофиль 2*3 см, уголок или пруток сечением 1,2 см для ножек.

Интересные факты

Вот несколько интересных фактов о создании разборного мангала своими руками:

1. Мобильность и компактность: Разборные мангалы часто проектируются с учетом мобильности. Многие модели можно легко разобрать и сложить в компактный размер, что делает их идеальными для пикников, походов и путешествий. Это позволяет не только экономить место, но и облегчает транспортировку.

2. Индивидуальный дизайн: Создание мангала своими руками дает возможность реализовать собственные идеи и предпочтения. Вы можете выбрать материалы, форму и размеры, которые лучше всего подходят для ваших нужд. Например, можно использовать нержавеющую сталь для долговечности или дерево для более эстетичного вида.

3. Экономия средств: Построение разборного мангала самостоятельно может значительно сэкономить деньги по сравнению с покупкой готовой модели. Кроме того, вы можете использовать переработанные материалы, такие как старые металлические конструкции или кирпичи, что делает проект более экологически чистым и бюджетным.

Эти факты подчеркивают преимущества создания разборного мангала своими руками и вдохновляют на реализацию собственного проекта.

https://youtube.com/watch?v=19fMlxMdAYw

Как сделать разборный походный мангал из металла своими руками

Для создания компактного разборного мангала из металла своими руками, важно сначала ознакомиться с чертежом выбранной модели. Простая конструкция включает две боковые стенки, две торцевые и основание.

Этапы сборки:

1. На металлическом листе выполняется разметка. Все детали вырезаются строго по чертежу.
2. Внимательно изучается чертеж, и на нем наносится разметка для вырезания пазов.
3. Все элементы тщательно шлифуются, чтобы избежать появления заусенцев. Затем детали примеряются друг к другу. При необходимости пазы подтачиваются или углубляются.
4. По желанию готовый мангал можно покрыть огнестойкой краской.

Разборный мангал, изготовленный своими руками, выполнен из нержавеющей стали толщиной 3 мм. В некоторых моделях дно устанавливается не в пазы, а на загибы, сделанные на боковых стенках. Однако для этого потребуется специальное оборудование.

В конце видео можно найти чертежи разборного мангала:

https://youtube.com/watch?v=kMLlCmI_Vpg

Как изготовить разборный мангал-чемодан своими руками

Маленький разборный мангал своими руками изготавливают с точностью до 1 мм. Прежде чем приступить к изготовлению чемодана, изучают схему.

Упростить задачу помогает пошаговая инструкция:

1. Из нержавеющей стали толщиной 3 мм вырезают детали. Для этого наносят разметку в соответствии с чертежом.
2. Болгаркой и диском по металлу по разметке вырезают детали. Дрелью и сверлом по металлу делают необходимые поддувальные и крепежные отверстия.
3. Все детали маркируют в соответствии со схемой.
4. Из трубы нарезают отрезки для ножек и шарнирного механизма.
5. С торцов трубы для поворотного механизма закрывают заглушками из арматуры.
6. Сгибают нижние части боковин под углом 900. Приваривают шарнирный механизм к днищу и боковинам.
7. Приваривают торцевые направляющие
8. Крепят торцевые стенки.
9. На одной боковине делают по уровню отверстия для кончиков шампура диаметром 1 см.
10. На второй боковине делают прорези для ручек шампуров, чтобы они не прокручивались длиной 1,2 см.
11. Крепят ручку и пряжку.
12. Сваривают ножки.
13. Проверяют конструкцию в разложенном состоянии.
14. Проверяют размер ножек и то, как все элементы вмещаются в складной мангал-чемодан.

Внимание! При подборе размера ножек мангала разборного, изготовленного своими руками, в машину обращают внимание на вместимость корпуса. При транспортировке все детали должны умещаться в мангал-чемодан.

Как сделать разборный мангал без сварки своими руками

Разборный мангал для шашлыка, который можно изготовить самостоятельно без сварки, имеет свои особенности. Его конструкция включает два дна, а отверстия в боковых стенках сверлятся между ними. Этапы работы следующие:

1. На листе металла по схеме делают разметку. С помощью болгарки вырезают необходимые детали, а также формируют пазы и шипы.
2. В первом днище создают отверстия, в то время как второе оставляют целым.
3. В верхней части боковых стенок сверлят отверстия для шампуров на расстоянии 4-5 см друг от друга.

Воздух поступает сбоку в зольник и равномерно поднимается вверх, обдувая каждый уголок. Такой равномерный поток воздуха обеспечивает оптимальный жар мангала. Основным недостатком данной конструкции является ее вес. Переносить мангал сложно, но его можно удобно разместить в багажнике автомобиля.

Если вы решили сварить разборный мангал своими руками с использованием сварочного аппарата, важно соблюдать правила безопасности. Не забудьте надеть защитные перчатки, очки и фартук. Соберите мангал в вертикальном разборном варианте по приведенному ниже чертежу. Эта массивная конструкция отлично подойдет для установки в стационарной кирпичной зоне для барбекю.

Рекомендации

Для мангала со стенками толщиной до 3 мм используют только древесный уголь. Это предотвратит деформацию корпуса и продлит срок службы очага.

В собранном виде очаг должен помещаться в сумку для переноски. Все детали должны умещаться в разборный корпус для простоты перемещения и избегания потери элементов.

Вес конструкции для пеших прогулок должен быть не более 10 кг. Иначе поход будет вызывать дискомфорт и потерю настроения.

После каждого применения разборный очаг остужают, очищают от сажи и золы. Металл должен остывать естественным путем, при помощи воды может возникнуть деформация деталей.

После окончания походного сезона мангал осматривают и устраняют неполадки. Если элементы деформировались и не совмещаются между собой, их подтачивают и шлифуют. Подвижные элементы на зиму смазывают маслом.

Заключение

Создание разборного мангала своими руками не требует значительного опыта работы с металлом и вполне осуществимо. Для того чтобы изготовить уникальный очаг, важно внимательно ознакомиться с чертежами и перенести разметку на металлический лист. Это позволит всей семье наслаждаться вкусным шашлыком или барбекю на свежем воздухе.

Уход и хранение разборного мангала

Правильный уход за разборным мангалом значительно продлевает его срок службы и сохраняет эстетический вид. Основные аспекты ухода включают очистку, защиту от коррозии и правильное хранение.

Очистка мангала

После каждого использования мангала необходимо проводить его очистку. Это поможет избежать накопления жира и остатков пищи, которые могут привести к коррозии и неприятным запахам. Для очистки следуйте следующим шагам:

• Остудите мангал: Перед началом очистки дайте мангалу остыть, чтобы избежать ожогов.
• Удалите остатки угля: Убедитесь, что все угли и зола удалены из топки. Для этого можно использовать специальную лопатку или щетку.
• Промойте детали: Используйте теплую воду с моющим средством для очистки решеток и других съемных частей. Для труднодоступных мест можно использовать старую зубную щетку.
• Сушите: После мытья тщательно высушите все детали, чтобы избежать появления ржавчины.

Защита от коррозии

Металлические части мангала подвержены коррозии, особенно если они часто подвергаются воздействию влаги. Чтобы защитить мангал, выполните следующие действия:

• Нанесите защитное покрытие: После очистки можно нанести специальное антикоррозийное средство или масло на металлические поверхности. Это создаст защитный слой и предотвратит ржавление.
• Храните в сухом месте: Избегайте хранения мангала на улице или в местах с высокой влажностью. Лучше всего хранить его в сухом и хорошо проветриваемом помещении.

Правильное хранение

Правильное хранение разборного мангала также играет важную роль в его долговечности. Вот несколько рекомендаций:

• Разборка: Если мангал разборный, обязательно разбирайте его после использования. Это не только облегчает хранение, но и предотвращает повреждения деталей.
• Используйте чехол: Если возможно, храните мангал в специальном чехле, который защитит его от пыли и влаги.
• Регулярная проверка: Периодически проверяйте состояние мангала, особенно перед началом сезона. Убедитесь, что нет повреждений или ржавчины, и при необходимости проведите ремонтные работы.

Следуя этим простым рекомендациям по уходу и хранению, вы сможете значительно продлить срок службы вашего разборного мангала и наслаждаться им на протяжении многих лет.

Вопрос-ответ

Какая глубина должна быть у мангала?

Выбор глубины. Оптимальная глубина мангала для шашлыка – 15-20 см. Уменьшение этих размеров приведёт к быстрому подгоранию блюда из-за сильного жара. Увеличение будет способствовать недостаточности тепла. Для приготовления шашлыка необходимо 5-10 см углей.

На каком расстоянии от дна делать отверстия в мангале?

Прорези на мангале для шампуров: расстояние, размеры. Для этого на стенках жаровни сделаны специальные отверстия (прорези). Расстояние и размеры прорезей для шампуров на мангале: оптимальное расстояние на мангале между прорезями для шампуров — 7-10 см. Плюс по 5 см расстояние от боковых (крайней левой и правой) стенок.

Какое должно быть расстояние от углей до мяса?

Оптимальное расстояние между мясом и углями. Общее правило звучит просто: шашлык должен находиться на расстоянии 10–15 см от углей.

Какой толщины должен быть хороший мангал?

Толщина 4-5 мм. Мангалы с толщиной стенок от 4 мм хорошо держат жар и обеспечивают равномерный нагрев. В толстостенных мангалах можно готовить достаточно большие кусочки мяса весом 300-400 грамм. Помимо высокой прочности жаровни обладают хорошей устойчивостью к износу, их примерный срок службы — свыше 6 лет.
