Как сделать мангал в виде паровоза из газового баллона

Создание мангала в виде паровоза из газового баллона — увлекательный проект, который добавит оригинальности в ваш сад или двор. В этой статье мы расскажем о процессе изготовления мангала своими руками, предоставив чертежи, фото и видеоинструкции. Вы узнаете, какие инструменты и материалы понадобятся, а также получите советы, которые помогут избежать распространенных ошибок. Этот мангал станет функциональным элементом для приготовления пищи на открытом воздухе и ярким акцентом, привлекающим внимание гостей.

Конструкция и чертежи

Основным конструктивным элементом мангала является жаровня. В ней обязательно должно быть предусмотрено место для топлива (угля или дров). Без этого компонента мангал теряет свою функциональность.

В конструкции «паровоза» необходима труба, которая служит для отвода дыма. Для удобства стоит предусмотреть пространство для посуды и маринадов. Мангал может быть спроектирован так, чтобы мясо находилось рядом с жаровней, что снижает вероятность загрязнения пищи частицами пыли или насекомыми во время переноса.

Чертеж можно создать самостоятельно, если у вас есть навыки и представление о том, как должен выглядеть мангал в виде паровоза из металла. Готовые схемы можно найти в интернете или заказать у профессионала.

Для изготовления мангала потребуется баллон объемом 50 литров, его диаметр составляет 96 см. Размеры жаровни: длина – 98 см, ширина – 30 см, высота (без учета ножек) – 30 см. Эти параметры позволят разместить 6 шампуров. Итоговые размеры будут зависеть от дополнительных элементов, таких как украшения, высота ножек и стол для мяса.

Важно помнить! На поверхности баллона не должно быть никаких заметных повреждений. Наличие дефектов может привести к коррозии.

Повреждения на баллоне, находящемся под воздействием открытого огня, могут привести к образованию дыр. Со временем мангал из газового баллона, оформленный в стиле паровоза, станет непригодным для использования. Даже краска не сможет защитить металл от разрушения. Повреждения можно заделать сваркой, но это негативно скажется на внешнем виде «паровоза».

Создание мангала в виде паровоза из газового баллона — это интересный и креативный проект, который требует внимательного подхода. Эксперты рекомендуют начать с выбора качественного баллона, который не имеет повреждений и хорошо очищен от остатков газа. Важно правильно подготовить баллон: удалить верхнюю часть и сделать отверстия для вентиляции.

Далее, для создания формы паровоза, можно использовать металлические детали, такие как трубы и уголки, которые придадут конструкции необходимую устойчивость и стиль. Специалисты советуют уделить внимание отделке: покраска жаропрочной краской не только защитит металл от коррозии, но и добавит эстетики.

Не менее важным аспектом является безопасность. Перед использованием мангала необходимо убедиться, что все соединения герметичны, а сам мангал установлен на устойчивой поверхности. В итоге, такой проект не только украсит дачный участок, но и станет отличным местом для приготовления пищи на свежем воздухе.

https://youtube.com/watch?v=bDqCNxB7lrk

Материалы

Для сборки мангала-паровоза своими руками потребуются инструменты:

• электродрель со сверлами и насадкой для чистки металла;
• трубный ключ;
• молот;
• болгарка с кругами для зачистки и резки металла;
• зубило;
• отвертки для саморезов;
• электроды – 4мм;
• мел для пометок;
• пульверизатор или кисть для окрашивания металла.

Материалы для мангала из баллона:

• струбцины, чтобы крепить металл;
• труба – диаметр 100 мм (для обустройства дымоотвода);
• колено – радиус 900;
• петли (для закрытия крышки мангала);
• металлические ручки;
• мелкая решетка;
• гаечные крепежи, болты и заклепки;
• грунт;
• растворитель, краска;
• декорации.

Перед работой по постройке мангала стоит вспомнить о технике безопасности. Даже если вентиль баллона был откручен, а газ выпущен, нельзя сразу резать металл. Давление внутри не отличается от атмосферного, но там все еще остались частицы пропана и конденсат. Нужно закрепить баллон вверх ногами. Затем емкость заливается водой и оставляется на 3-4 часа, только потом жидкость можно слить и начинать резку.

Интересные факты

Вот несколько интересных фактов о создании мангала в виде паровоза из газового баллона:

1. Креативное переоснащение: Использование газового баллона для создания мангала — это не только способ переработки, но и возможность проявить креативность. Такой проект позволяет не только создать функциональный предмет, но и украсить пространство, добавив элемент уникального дизайна.

2. Теплопроводность и устойчивость: Газовые баллоны изготавливаются из стали, что обеспечивает отличную теплопроводность и долговечность. Это делает их идеальным материалом для мангала, так как они могут выдерживать высокие температуры и долго сохранять тепло, что важно для равномерного приготовления пищи.

3. Безопасность и подготовка: Перед тем как приступить к созданию мангала из газового баллона, необходимо тщательно подготовить его. Важно полностью удалить остатки газа и провести специальную обработку, чтобы избежать взрывов. Это требует знаний и осторожности, что делает процесс создания мангала не только увлекательным, но и ответственным занятием.

https://youtube.com/watch?v=qx55sTNFv9w

Как сделать мангал-паровоз своими руками

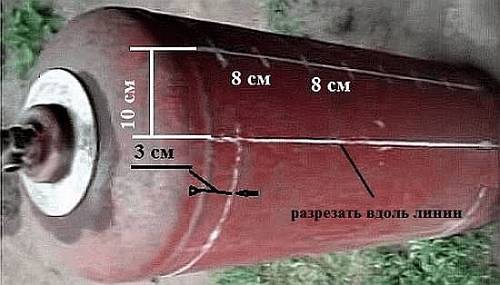

Пока вода еще находится в баллоне, необходимо выполнить разметку для жаровни мангала согласно следующим шагам:

1. Разделите диаметр емкости на 4 равные части, каждая из которых составит 240 мм, направляясь в разные стороны от шва.
2. С обеих сторон от круговой запайки баллона оставьте по 30 мм, затем отметьте точки с интервалом в 80 мм. В результате должно получиться 6 секций, в которых будут сделаны отверстия диаметром 1 см. Важно помнить, что разметка мангала должна проходить мимо сварных швов, чтобы не ослабить конструкцию.
3. От линии разметки на баллоне отступите 100 мм вверх (всего 340 мм от центра шва). В этом месте будет установлена крышка. Проведите прямую линию на расстоянии 30 мм от круговых швов. От первой линии отступите 100 мм вниз — здесь будут размещены ножки, которые должны находиться напротив друг друга.

Для лучшего понимания процесса можно использовать фотографии мангала-паровоза, выполненного из газового баллона, в качестве ориентира для разметки.

Резка баллона

Резка производится уже без воды внутри баллона. Этапы работы:

1. Болгарка идет от середины по направлению к краю. Диск держится под прямым углом. Толстые металлические стенки заставят приложить усилия и, чтобы круг не сгорел слишком быстро, лучше не везде прорезать до конца (эти части потом будут перерезаны зубилом).
2. При резке швы нельзя задевать – до них должно оставаться 3 см. По одной из линий стоит прикрепить петли. Если крышку отрезать до конца, то потом ее будет сложнее приварить. Важно! При резке баллона нельзя забывать о технике безопасности: все работы производятся в перчатках и защитной маске.

https://youtube.com/watch?v=GRg2EwznI2w

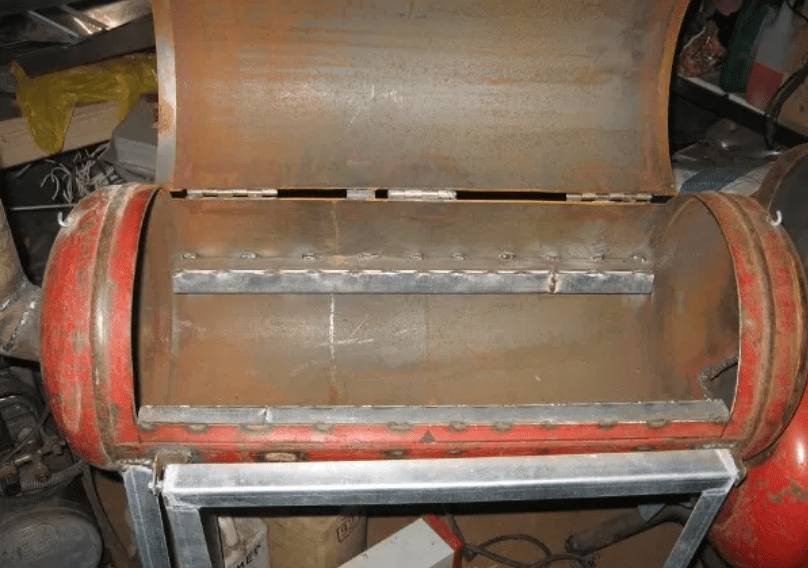

Работа с крышкой

Перед установкой петель на баллоне необходимо тщательно очистить поверхность от пыли и произвести шлифовку. Для крепления применяются заклепки и сварка. После того как крышка будет зафиксирована, можно завершить процесс резки. Теперь верхняя часть будет вращаться, но не упадет, что упростит использование мангала.

Чтобы избежать деформации петель при открывании крышки на 180 градусов, по линии разреза устанавливается уголок шириной 2-4 см. Упоры монтируются со всех сторон. С помощью изгиба уголков можно регулировать угол открытия крышки.

Важно! Сливать воду из баллона следует на расстоянии от жилых зданий, иначе запах газа может сохраняться еще в течение 4-5 дней.

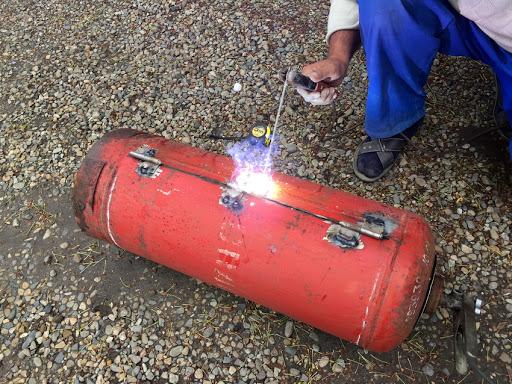

Ручки и поддув для огня

Теперь нужно приварить ручки мангала. Их форма и внешний вид неважны. Для работы пригодится любой жаростойкий материал. Легче всего использовать вогнутую арматуру. Однако тогда к ней придется приделать деревяшку, чтобы избежать нагрева металла. Этапы:

1. Крышка может проваливаться внутрь баллона, потому по периметру рекомендуется приварить металлическую полоску (2×3).
2. По старым меткам в мангале проделываются выемки для шампуров (10 мм). С обратной стороны баллона (напротив дырок) в пластине делаются небольшие пропилы.

Дальше приступаем к поддуву мангала-паровоза, так как топливо плохо сгорает без поступления кислорода. Жаровня переворачивается. Процесс:

1. Нужно отойти от шва на 10 см в две стороны.
2. От этой линии отмерить 10-12 см, чтобы в итоге получились продольные полосы.
3. Поперек каждой делаются небольшие прорези – через 5-7 см друг от друга. Это могут быть и отверстия, но тогда количество придется увеличить.

В дне баллона лучше не проделывать отверстий. Первая причина – заводской шов рекомендуется оставить нетронутым, иначе конструкция потеряет жесткость. Вторая – жир с мяса падает на дно и засоряет отверстия из-за чего воздух со временем перестанет поступать к огню.

Последние штрихи обустройства жаровни мангала – срезка крана. На его месте нужно прикрепить согнутую металлическую трубу, чтобы отводить дым и проветривать систему.

Основа мангала готова – осталось приделать каркас для стойки и крепления колес, приварить элементы декора, чтобы конструкция стала похожа на паровоз.

Сварная рама и корпус стойки

Необходимо произвести замеры готового мангала. Это определит, где будут установлены колеса, рама и другие элементы. Процесс работы включает следующие шаги:

1. Стойки могут быть изготовлены из арматуры, цельного листового материала или труб. Уголки следует нарезать на четыре равные части длиной от 50 до 70 см.
2. Затем их приваривают к мангалу в заранее размеченных местах, соблюдая равные промежутки между ними.
3. Далее формируется каркас: по диагонали от нижней точки одной стойки к верхней части другой (в месте соединения с баллоном) крепятся дополнительные уголки.
4. На раму сверху по бокам привариваются тонкие металлические листы, чтобы создать нечто вроде короба. Они должны немного выступать спереди, после чего их края обрезаются под углом. На листы привариваются кольца, которые можно сделать из автомобильных дисков или вырезать круги из другого баллона.
   Важно! Рама должна надежно фиксировать мангал, чтобы предотвратить его опрокидывание.

Окрашивание конструкции

Нужна термостойкая краска – баллон разогревается до 800 градусов Цельсия, а также такое покрытие не даст образоваться ржавчине.

Старое покрытие нужно счистить перед тем, как наносить новый слой. Для этого используется наждачка или специальная насадка на дрель. Металл обезжиривается ацетоном и грунтуется. Следом при помощи кисти или пульверизатора на баллон наносится краска.

Заключение

Создать мангал-паровоз из газового баллона самостоятельно не так уж сложно. Старинные баллоны можно приобрести по низкой цене, а иногда они просто лежат на даче, не подлежащие использованию. Проявив немного умения и креативности, вы сможете сделать настоящий миниатюрный поезд из баллона, который будет радовать глаз в вашем дворе на протяжении многих лет. Для лучшего понимания процесса можно ознакомиться с видео «мангал-паровоз своими руками».

Безопасность при работе с газовым баллоном

Работа с газовыми баллонами требует особого внимания и соблюдения мер безопасности, чтобы избежать несчастных случаев и обеспечить безопасное использование мангала. Перед началом любых работ с баллоном, необходимо убедиться, что он находится в исправном состоянии и не имеет видимых повреждений, таких как вмятины, коррозия или утечки газа.

Первым шагом является проверка наличия утечек. Для этого можно использовать мыльный раствор: нанесите его на соединения и вентиль. Если появятся пузырьки, это сигнализирует о наличии утечки, и баллон следует немедленно отключить и отнести в специализированный сервис для ремонта или утилизации.

Работать с газовым баллоном следует в хорошо проветриваемом помещении или на открытом воздухе, чтобы избежать накопления газа в замкнутом пространстве. При этом необходимо держать баллон вдали от источников тепла и открытого огня, так как это может привести к взрыву.

Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы, чтобы минимизировать время, проведенное с открытым баллоном. Используйте защитные перчатки и очки, чтобы защитить себя от возможных травм. Также рекомендуется иметь при себе огнетушитель на случай непредвиденных ситуаций.

При работе с газовым баллоном не забывайте о правильной технике обращения с ним. Никогда не бросайте и не роняйте баллон, так как это может повредить его и привести к утечке. Храните баллон в вертикальном положении и фиксируйте его, чтобы предотвратить падение.

Если вы планируете использовать мангал в виде паровоза на даче или в другом месте, убедитесь, что у вас есть доступ к источнику воды для тушения возможного огня. Также стоит заранее продумать, как вы будете транспортировать баллон, чтобы избежать его повреждения.

Наконец, после завершения работы с мангалом, обязательно закройте вентиль на баллоне и храните его в безопасном месте, вдали от прямых солнечных лучей и источников тепла. Соблюдение этих простых правил поможет вам избежать неприятностей и насладиться процессом приготовления пищи на вашем уникальном мангале.

Вопрос-ответ

Можно ли из газового баллона сделать мангал?

Что понадобится для работы? Основной элемент — сам газовый баллон. Для производства мангала подойдет металлический цилиндр объемом около 50 литров. Такая емкость достаточно прочная и вместительная — на ней хватит места и для шампуров, и для решетки гриль.

Можно ли делать мангал из оцинкованного металла?

Старайтесь не нагревать мангал из оцинкованной стали выше температуры 300 градусов Цельсия. Это поможет снизить вероятность выделения вредных веществ. Избегайте кислых продуктов. Не используйте мангал из оцинкованной стали для приготовления кислых продуктов, таких как лимоны, томаты или уксус.

Что делать со старым газовым баллоном?

Если баллон не потерял герметичность и находится в приемлемом техническом состоянии, его можно продать в компанию, осуществляющую заправку и продажу газовых баллонов.

Советы

СОВЕТ №1

Перед началом работы тщательно подготовьте все необходимые инструменты и материалы. Убедитесь, что у вас есть газовый баллон, сварочный аппарат, болгарка, краска и другие принадлежности. Это поможет избежать лишних перерывов в процессе сборки.

СОВЕТ №2

Обязательно ознакомьтесь с правилами безопасности при работе с газовыми баллонами. Перед началом работы убедитесь, что баллон полностью пуст и не содержит остатков газа. Также используйте защитные очки и перчатки для предотвращения травм.

СОВЕТ №3

При проектировании мангала в виде паровоза, подумайте о функциональности. Убедитесь, что у вас достаточно места для размещения угля или дров, а также для установки решетки для гриля. Также можно добавить дополнительные элементы, такие как полки для инструментов или место для хранения угля.

СОВЕТ №4

Не забывайте о декоративных элементах, которые придадут вашему мангалу уникальный вид. Используйте краски, чтобы раскрасить паровоз в яркие цвета, или добавьте детали, такие как дымовая труба или колеса, чтобы сделать его более реалистичным и привлекательным.
