Веерная картофелекопалка — эффективный инструмент для быстрой уборки картофеля, облегчающий труд садоводов и фермеров. В статье рассмотрим, как сделать веерную картофелекопалку для мотоблока своими руками, предоставим чертежи и размеры, а также список необходимых инструментов и материалов. Узнаете о различных видах устройств для обработки почвы, что поможет выбрать оптимальное решение для вашего хозяйства и повысить урожайность.
Особенности конструкции и принцип действия
Принцип функционирования традиционной картофелекопалки можно описать коротким алгоритмом, но, несмотря на свою кажущуюся простоту, этот агрегат существенно упрощает ручной труд. Ключевым элементом конструкции являются зубья, которые проникают в почву на небольшую глубину и извлекают клубни. Урожай поднимается на поверхность, откуда его затем собирают вручную. Обычно такую конструкцию устанавливают на мотоблок, что позволяет механизировать и ускорить процесс.
Существует несколько типов картофелекопалок:
- универсальные;
- вибрационные;
- транспортерные;
Вибрационные картофелекопалки являются наиболее эффективными при работе с мотоблоком. Создать веерную копалку с вибратором самостоятельно можно за короткий срок. Этот агрегат не только выкапывает урожай, но и автоматически очищает его от крупных комьев земли. Благодаря вибрации лишняя почва просеивается через промежутки между зубьями, оставляя на поверхности только клубни.
Транспортерная картофелекопалка включает редуктор, состоящий из корпусов, двух валов и шестеренок. Этот тип устройства устанавливается на средние и тяжелые мотоблоки, а также минитракторы, но его принцип работы аналогичен вибрационному агрегату.
Для обработки больших участков и сельскохозяйственных полей рекомендуется изготовить веерную картофелекопалку для трактора, что позволит эффективно обрабатывать значительные площади за один проход.
Создание веерной картофелекопалки для мотоблока своими руками — задача, требующая определенных навыков и знаний. Эксперты рекомендуют начать с выбора качественных материалов, таких как сталь для лемеха и прочный алюминий для каркаса. Важно учесть размеры и вес конструкции, чтобы она была удобной в использовании и не перегружала мотоблок.
При проектировании стоит обратить внимание на угол наклона лемеха, который должен обеспечивать эффективное извлечение клубней из почвы. Также эксперты советуют использовать подшипники для уменьшения трения и увеличения срока службы устройства. Не менее важным является правильное крепление копалки к мотоблоку, что обеспечит надежность и безопасность в процессе работы.
В заключение, тщательное планирование и внимание к деталям помогут создать эффективную и долговечную картофелекопалку, которая значительно упростит процесс сбора урожая.
https://youtube.com/watch?v=_ZZyZVJJg5I

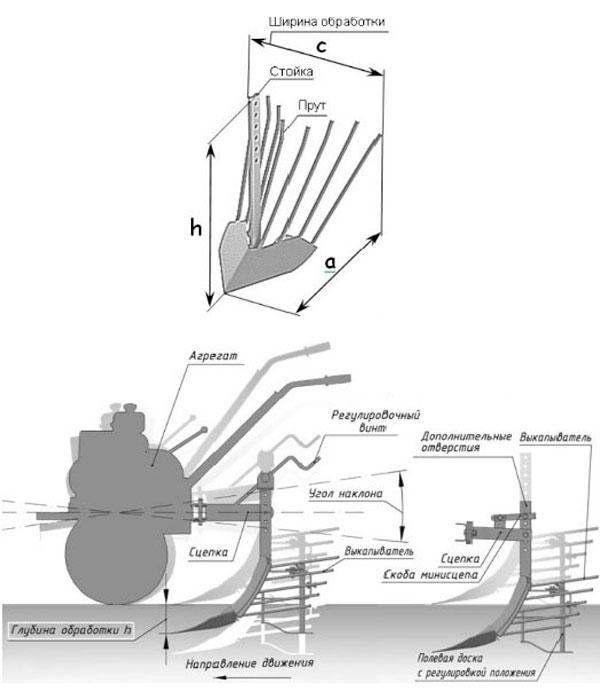

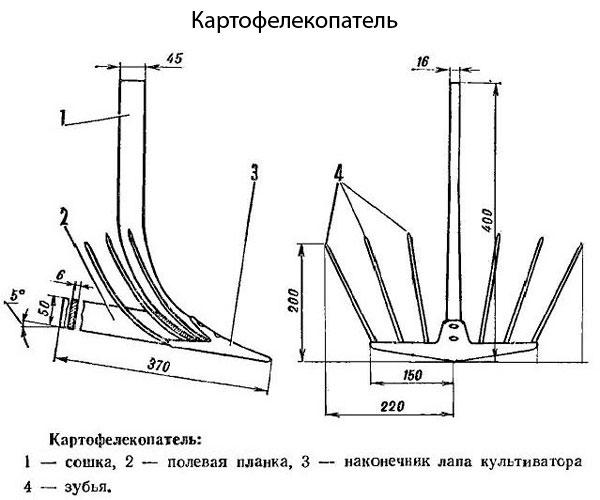

Чертежи и размеры веерной картофелекопалки для мотоблока
Конструкция веерной картофелекопалки представляет собой плуг с наконечниками из металлических прутьев. Такой вид устройство имеет для того, чтобы в процессе работы не только выкапывать и просеивать клубни, но и рыхлить землю.
Самодельную картофелекопалку для мотоблока веерного типа изготавливают согласно чертежу, на котором указывают пропорции устройства. Его размер варьируется в зависимости от желаемой площади участка, обрабатываемой за один подход.
Для того чтобы самостоятельно изготовить картофелекопалку, потребуются болгарка, сварочный аппарат и дрель. Также заранее следует запастись следующими материалами:
- листовая сталь;
- болты диаметром 10-12 мм;
- арматура 8-10 мм;
- прямоугольный стальной профиль;
Важно! При выборе стали для картофелекопалки лучше отдать предпочтение листам толщиной от 3 мм. Это условие необходимо соблюдать для того, чтобы устройство служило как можно дольше.
В число недостатков картофелекопалок для мотоблоков входит довольно высокая потеря корнеплодов. Из-за острых зубьев устройства урожай может повреждаться. По общим подсчетам около 20% всех собранных плодов могут быть испорчены агрегатом.
| Этап | Действие | Необходимые материалы/инструменты |
|---|---|---|
| 1. Подготовка рамы | Определите размеры рамы в зависимости от ширины мотоблока и желаемой ширины захвата. Нарежьте металлические профили (уголки, трубы) нужной длины. | Металлические профили (уголок 40х40 мм, труба квадратная 20х20 мм), рулетка, маркер, болгарка с отрезным кругом, сварочный аппарат, электроды. |
| 2. Изготовление веерных зубьев | Нарежьте стальные полосы (толщиной 3-5 мм, шириной 30-50 мм) на заготовки для зубьев. Заточите один конец каждой заготовки под углом для лучшего проникновения в почву. | Стальная полоса, болгарка с отрезным кругом и зачистным кругом, тиски, напильник или точильный станок. |
| 3. Сборка веерной части | Приварите зубья к поперечной балке рамы с равномерным шагом (10-15 см). Убедитесь, что зубья расположены под небольшим углом к направлению движения для эффективного подъема картофеля. | Сварочный аппарат, электроды, рулетка, угольник. |
| 4. Крепление к мотоблоку | Изготовьте кронштейны для крепления копалки к раме мотоблока. Приварите их к основной раме копалки. Убедитесь в надежности крепления. | Металлические пластины, болты, гайки, шайбы, дрель, сверла, сварочный аппарат. |
| 5. Дополнительные элементы (опционально) | Установите регулировочные винты или рычаги для изменения глубины копки. Приварите ручки для удобства транспортировки. | Резьбовые шпильки, гайки-барашки, металлические трубки, сварочный аппарат. |
Интересные факты
Вот несколько интересных фактов о создании веерной картофелекопалки для мотоблока своими руками:
-
Принцип работы: Веерная картофелекопалка работает по принципу “выталкивания” клубней из почвы. Лопасти копалки, вращаясь, поднимают землю и одновременно отделяют картофель от корней, что минимизирует повреждения клубней и облегчает их сбор.
-
Материалы и конструкция: Для изготовления веерной картофелекопалки можно использовать доступные материалы, такие как старые автомобильные диски, трубы и металлические уголки. Это позволяет не только сэкономить деньги, но и создать уникальную конструкцию, адаптированную под конкретные условия работы.
-
Регулировка глубины копки: Одним из преимуществ самодельной картофелекопалки является возможность регулировки глубины копки. Это достигается за счет изменения угла наклона лопастей или высоты установки копалки относительно почвы, что позволяет эффективно работать на различных типах грунта и с разными сортами картофеля.
https://youtube.com/watch?v=3W4ekvvYQPE
Как сделать веерную картофелекопалку для мотоблока своими руками
Алгоритм создания картофелекопалки веерного типа включает в себя следующие этапы:
- Необходимо распилить арматуру на несколько равных прутков, длина каждого из которых должна составлять 47-50 см.
- В центре отрезка листовой стали (лемеха) с помощью сверла следует сделать два отверстия, которые понадобятся для крепления конструкции к стойке.
- К расширенной части ножа приварить отрезки арматуры, располагая их так, чтобы они расходились к концу, формируя веерную фигуру.
- К лемеху с помощью болтов прикрепить прямоугольный профиль, который будет выполнять функцию стойки.
- В верхней части профиля следует приварить кронштейн, в котором заранее нужно просверлить несколько отверстий для крепления конструкции к мотоблоку.
Кроме того, мастера, делящиеся видео о самодельной веерной картофелекопалке для мотоблока, советуют усилить лемех дополнительным слоем металла. Для этого к нижней части лемеха приваривается полоска стали, что значительно увеличивает срок службы устройства.
Читайте также:
Заключение
Веерная картофелекопалка для мотоблока облегчает процесс сбора урожая и позволяет закончить обработку полей в короткие сроки. Сделать такой агрегат можно в домашних условиях, при этом не потратив много сил, времени и средств.
https://youtube.com/watch?v=GwiSH9__VRw
Материалы и инструменты, необходимые для сборки
Для того чтобы собрать веерную картофелекопалку для мотоблока своими руками, вам понадобятся определенные материалы и инструменты. Правильный выбор компонентов обеспечит надежность и эффективность работы устройства.
Материалы:
- Металлический профиль: Для каркаса картофелекопалки лучше всего использовать стальной профиль размером 40×40 мм или 30×30 мм. Он обеспечивает необходимую прочность и устойчивость конструкции.
- Листовой металл: Для изготовления рабочих элементов (лопат) подойдут листы толщиной 2-3 мм. Они должны быть достаточно прочными, чтобы выдерживать нагрузку при копке.
- Пружины: Для создания механизма, который будет поднимать и опускать рабочие элементы, понадобятся пружины. Лучше всего использовать пружины от автомобильной подвески, так как они обладают хорошей упругостью и долговечностью.
- Шпильки и гайки: Для соединения всех элементов конструкции вам понадобятся шпильки, гайки и шайбы. Они должны быть из нержавеющей стали или другого коррозионностойкого материала.
- Краска или антикоррозийное покрытие: Для защиты металлических частей от коррозии рекомендуется использовать краску или специальное антикоррозийное покрытие.
Инструменты:
- Сварочный аппарат: Для соединения металлических элементов вам потребуется сварочный аппарат. Если у вас нет опыта в сварке, можно использовать болтовые соединения.
- Болгарка: Этот инструмент понадобится для резки металлических профилей и листов. Убедитесь, что у вас есть диски, подходящие для работы с металлом.
- Дрель и сверла: Для создания отверстий в металле вам потребуется дрель и набор сверел. Лучше всего использовать сверла по металлу.
- Рулетка и уровень: Эти инструменты помогут вам точно измерить и выровнять все элементы конструкции при сборке.
- Ключи и отвертки: Для затягивания гаек и болтов вам понадобятся набор ключей и отверток различных размеров.
Собрав все необходимые материалы и инструменты, вы сможете приступить к сборке веерной картофелекопалки. Важно заранее продумать конструкцию и сделать чертежи, чтобы избежать ошибок в процессе работы.
Вопрос-ответ
Какие материалы понадобятся для изготовления веерной картофелекопалки?
Для создания веерной картофелекопалки вам понадобятся: металлические трубы для каркаса, лопасти из прочного металла или стали, крепежные элементы (болты, гайки), а также сварочный аппарат для соединения деталей. Также могут понадобиться инструменты, такие как болгарка, дрель и ключи.
Как правильно установить веерную картофелекопалку на мотоблок?
Установка картофелекопалки на мотоблок осуществляется с помощью специального крепления, которое должно быть совместимо с вашей моделью мотоблока. Убедитесь, что все крепежные элементы надежно зафиксированы, а сам агрегат находится в горизонтальном положении для равномерной работы.
Как ухаживать за веерной картофелекопалкой после использования?
После использования картофелекопалки важно очистить ее от остатков почвы и растительности, чтобы предотвратить коррозию. Также рекомендуется периодически проверять крепежные элементы на наличие ослаблений и при необходимости подтягивать их. Храните устройство в сухом месте, защищенном от влаги.
Советы
СОВЕТ №1
Перед началом сборки веерной картофелекопалки тщательно изучите чертежи и схемы. Это поможет вам понять, какие материалы и инструменты понадобятся, а также избежать ошибок в процессе сборки.
СОВЕТ №2
Используйте качественные материалы для изготовления копалки. Металлические детали должны быть прочными и устойчивыми к коррозии, чтобы обеспечить долговечность конструкции и ее эффективную работу в поле.
СОВЕТ №3
Обратите внимание на правильный угол наклона и высоту установки копалки. Это существенно повлияет на эффективность работы и качество сбора картофеля. Проведите тестовые испытания на небольшом участке, чтобы отрегулировать параметры.
СОВЕТ №4
Не забывайте о безопасности при работе с инструментами и мотоблоком. Используйте защитные очки и перчатки, а также следите за тем, чтобы все соединения были надежно закреплены, чтобы избежать травм во время эксплуатации.
