Коаксиальный дымоход для газового котла: установка, схемы, размеры и наклон

Коаксиальный дымоход для газового котла — ключевой элемент системы отопления, обеспечивающий безопасный вывод продуктов сгорания и приток воздуха для горения. Правильный выбор размеров и установка дымохода влияют на эффективность котла и безопасность эксплуатации. В статье рассмотрим основные правила установки коаксиального дымохода, схемы горизонтального и вертикального монтажа, а также советы по сборке и монтажу, что поможет избежать распространенных ошибок и обеспечить надежную работу системы отопления.

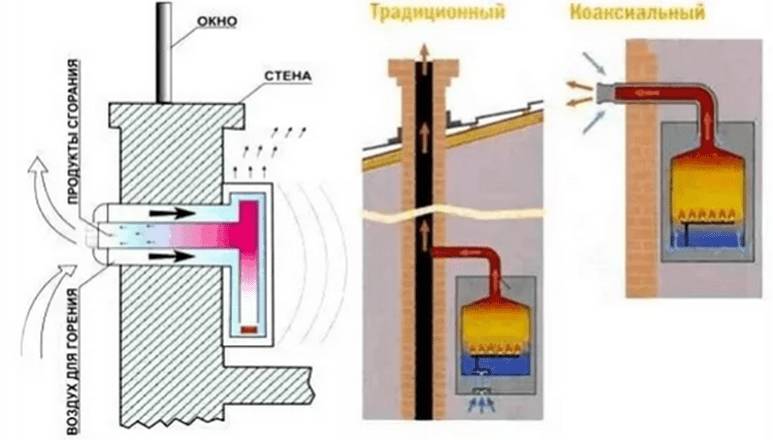

Что такое коаксиальный дымоход для газового котла

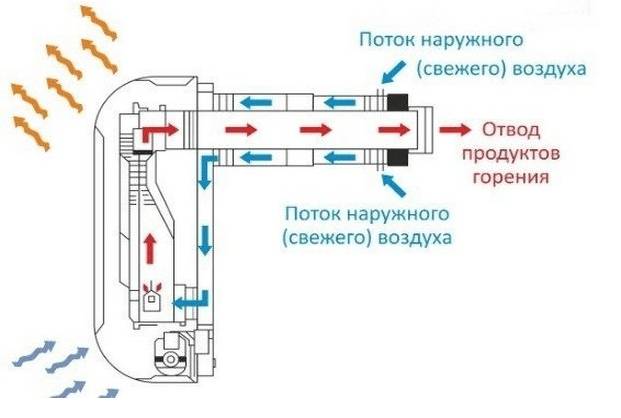

Метод основан на использовании двухрядного расположения труб, через которые выводятся продукты сгорания, а свежий воздух поступает в двухкамерные котлы. В традиционной системе дымоотведения воздух принудительно вытягивается из помещения в камеру сгорания. В коаксиальной модели воздух забирается с улицы и подается в топку.

Продукты горения выводятся через внутреннюю трубу на улицу, в то время как свежий воздух движется к котлу. Это создает эффект теплообмена.

Свежий воздух, поступающий в топку, уже прогрет, что способствует повышению коэффициента полезного действия газового котла. Благодаря теплообмену горячий воздух на выходе остывает и выходит наружу не горячим, а теплым, что значительно снижает температуру трубы и делает конструкцию дымоотведения более безопасной.

Существует несколько видов конструкций:

1. Внешнее и внутреннее расположение дымохода.
2. Утепленные и не утепленные системы. В регионах с холодными зимами специалисты рекомендуют утеплять дымоход, однако это может снизить эффективность работы из-за уменьшения подачи кислорода в топку. Утепленные системы дымоотведения обеспечивают стабильную работу отопительного оборудования при низких температурах.
3. Коллективные и индивидуальные системы дымоотведения.
4. Горизонтальное и вертикальное размещение.

Одним из главных преимуществ коаксиального метода является то, что воздух для топки поступает с улицы. Это позволяет снизить требования к вентиляции в котельной при установке.

Преимущества системы:

• Быстрый монтаж.
• Подходит для любого типа отопительного оборудования.
• Высокие показатели тяги при соблюдении всех установочных норм.
• Возможность использования в многоэтажных зданиях.

Недостатки:

• При установке требуется дополнительное согласование с санитарными службами. Важно! При работе двухканальной системы образуется токсичный конденсат, который необходимо правильно утилизировать. Изоляция трубы поможет предотвратить его образование.
• Неправильная установка может привести к обледенению оголовка и снижению тяги.

Эксперты в области отопительных систем подчеркивают важность правильной установки коаксиального дымохода для газового котла. Этот тип дымохода обеспечивает эффективный вывод продуктов сгорания и приток воздуха, что критично для безопасной работы котла. При установке необходимо учитывать схемы, рекомендованные производителем, а также размеры труб, которые должны соответствовать мощности котла. Наклон дымохода также играет значительную роль: он должен быть минимальным, чтобы избежать накопления конденсата и обеспечить свободный выход газов. Специалисты советуют проводить установку только квалифицированным персоналом, чтобы избежать потенциальных проблем и обеспечить долговечность системы. Правильный подход к установке коаксиального дымохода не только повысит эффективность работы котла, но и обеспечит безопасность эксплуатации.

https://youtube.com/watch?v=4KpBGjDR4TU

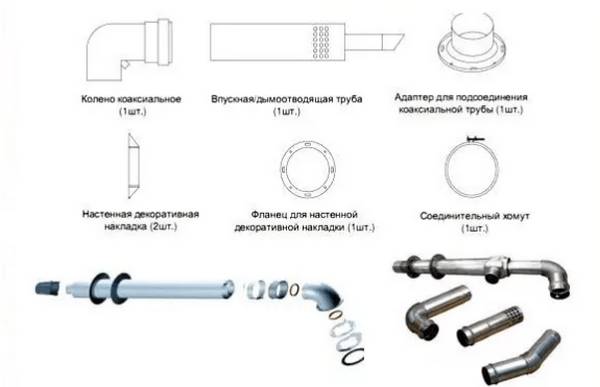

Устройство коаксиального дымохода для газового котла

Вся конструкция состоит из:

• основного корпуса – прямых труб;
• декоративных накладок;
• тройников;
• уплотнителей;
• соединительных муфт, которые служат отводами на 90⁰ и 45⁰;
• арматуры, переходников, комплектующих, хомутов и кронштейнов;
• смотровых окон;
• устройства для удаления конденсата.

Наружный канал выступает устройством охлаждения, который понижает температуру трубопровода на поверхности. Это позволяет не сооружать дополнительные конструкции для защиты от пожара.

Интересные факты

Вот несколько интересных фактов о коаксиальных дымоходах для газовых котлов:

1. Принцип работы: Коаксиальный дымоход состоит из двух труб, одна из которых находится внутри другой. Внешняя труба предназначена для забора воздуха из окружающей среды, а внутренняя — для удаления продуктов сгорания. Это позволяет эффективно использовать воздух, что особенно важно в условиях ограниченного пространства и для котлов с закрытой камерой сгорания.

2. Установка и наклон: Установка коаксиального дымохода требует соблюдения определенных углов наклона. Обычно рекомендуется наклон в пределах 3-5 градусов, чтобы обеспечить естественный отвод конденсата и предотвратить его накопление в системе. Неправильный наклон может привести к снижению эффективности работы котла и увеличению риска образования коррозии.

3. Схемы подключения: Существует несколько схем подключения коаксиального дымохода, включая горизонтальное и вертикальное исполнение. Горизонтальная схема часто используется в частных домах, где котел расположен близко к внешней стене, тогда как вертикальная схема может быть предпочтительнее в многоэтажных зданиях, обеспечивая более эффективный отвод дымовых газов и минимизируя риск обратной тяги.

https://youtube.com/watch?v=0mXVvRODd7g

Размеры коаксиального дымохода для газового котла

Согласно требованиям безопасности, изложенным в СП 60.13330, необходимо придерживаться следующих рекомендаций:

• уклон горизонтального элемента должен составлять 3° в сторону газового устройства;
• максимальная длина трубы должна находиться в пределах от 3 до 5 метров;
• поворотные углы допускается использовать не более двух раз;
• при установке в кирпичной стене следует оставлять зазор в 1 см;
• зазор необходимо закрыть специальной накладкой для обеспечения безопасности;
• дымоотвод в деревянном доме следует расширить на 5 см от ширины дымоотвода и заделать базальтовым утеплителем или огнестойкой монтажной пеной;
• для удобства прочистки рекомендуется устанавливать тройник с конденсатосборником;
• минимальное расстояние выхода трубы должно быть не менее 2 метров от уровня грунта.

Эксперты советуют устанавливать дымоходную систему строго в соответствии с инструкцией, прилагаемой к трубе.

Наклон коаксиальной трубы газового котла

По мнению одних мастеров уклон для отвода конденсата необходимо делать в сторону помещения, а другие утверждают, что он должен быть в сторону земли. Однако эти споры привели к тому, что производители создали устройство для сбора конденсата. При этом наклон необходимо устанавливать в сторону отопительного прибора.

Внимание! При наклоне трубы наружу в зимнее время возникает обледенение оголовка, что ведет к снижению тяги эффективности работы котла.

Специалисты-производители настоятельно рекомендуют делать уклон внутрь, т. к. длительная работа газового прибора при обледеневшем патрубке приводит к серьезной поломке устройства.

В случае уклона в сторону котла в камере горения собирается конденсат. Производители разработали конденсатосборник, который устанавливают внутри топки. Также специалисты разработали комплект, который содержит удлиняющую насадку для внутренней трубы дымоотвода. В нее встроена защитная спираль. При установке этого комплекта рекомендуют отверстия для забора воздуха располагать снизу.

https://youtube.com/watch?v=iVbYHWGYzPA

Правила установки коаксиального дымохода для газового котла

В данной статье рассматривается процесс установки коаксиальной трубы для двухконтурного газового котла в соответствии с нормами СНиП 2.04.08-87 и 2.04.05-91. Игнорирование этих рекомендаций может привести к тому, что специалисты газовой службы откажутся принимать неправильно установленное оборудование.

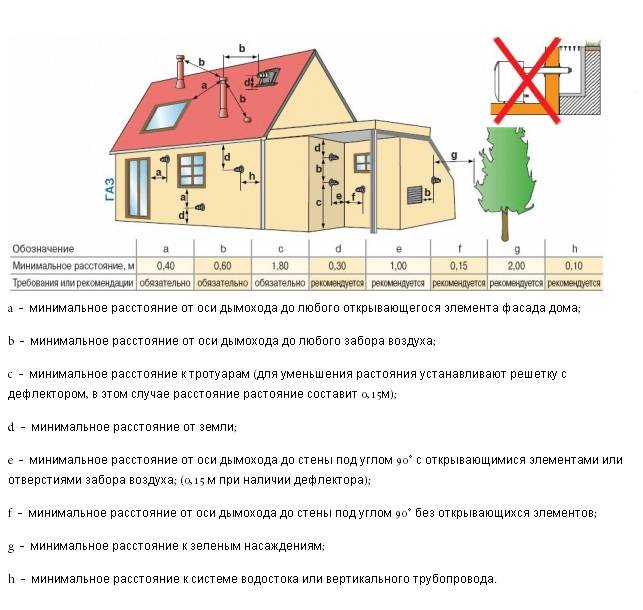

Согласно СНиП, необходимо учитывать следующие моменты:

1. Если дымоход располагается снаружи, его оголовок должен находиться на высоте не менее 2 метров от уровня земли. Размер отверстия в кирпичной стене должен превышать диаметр трубы на 1 см, а в деревянной – на 5 см.
2. Канал для дымоотведения устанавливается на расстоянии 0,5 метра от окон и дверей. Окно, находящееся над трубой, должно располагаться на высоте более 1 метра.
3. Минимальное расстояние от стены до дымоотводящего канала составляет 30 см. Для турбированных котлов это расстояние увеличивается до 1 метра.
4. Установка сужающей диафрагмы является обязательной.
5. Труба дымохода должна находиться на расстоянии 1,5 метра от соседних зданий. Также недопустимо наличие деревьев, хозяйственных построек и других объектов в непосредственной близости.
6. В качестве утеплителя рекомендуется использовать базальтовую плиту.
7. Конденсат не должен попадать на землю. Горизонтальную часть трубы необходимо монтировать под углом к котлу и устанавливать комплект для сбора конденсата. При установке коллективного дымоотвода требуется согласование утилизации конденсата с санитарно-эпидемиологической службой.
8. Правила запрещают подключение к единой системе дымоотведения с принудительной и естественной вентиляцией при устройстве коллективного дымоотвода.
9. Допускается прокладка участка через служебные помещения, где отсутствуют люди. Длина удлиненного элемента при естественном отводе не должна превышать 3 метров, а при принудительном – 5 метров.
10. Обслуживание дымохода должно проводиться каждый отопительный сезон, осенью и весной. При проверке особое внимание следует уделять герметичности соединений. В случае обнаружения конденсата его необходимо удалить.

Схема коаксиального дымохода для газового котла

На фото представлены чертежи коаксиального дымохода для газового котла:

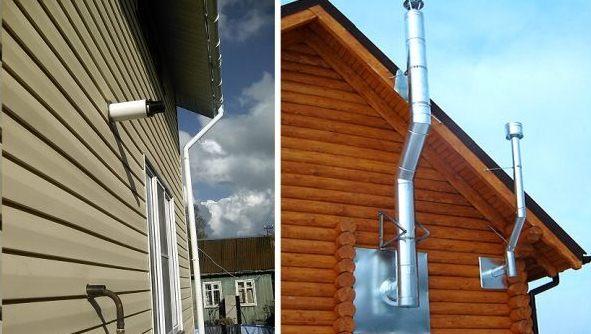

Варианты установки коаксиального дымохода для газового котла

Существует два основных метода установки оборудования: горизонтальный и вертикальный. Выбор метода зависит от особенностей помещения котельной. Важно помнить, что на стене, где будет производиться монтаж, не должно быть никаких лишних предметов.

Горизонтальный монтаж коаксиальной трубы газового котла

Перед монтажом выясняют:

• наличие построек и насаждений вблизи с установкой;
• наличие дверных и оконных проемов у соседей;
• близость окон и дверей в здании;
• расстояние от патрубка до отверстия;
• количество поворотных элементов;
• необходимость нарастить трубу.

Собрав все указанные данные, показания сверяют с правилами СНиП. Если все требования выполнимы, то переходят к непосредственному монтажу коаксиального дымоотвода. Если выполнить требования невозможно, то выбирают вертикальный способ установки системы дымоотвода.

Угол наклона специалисты советуют выполнять, следуя рекомендациям производителя газового котла. Для двухконтурного типа рекомендуют уклон делать в сторону котла, для классического устройства его выполняют в сторону земли. Если производят наклон трубы наружу, то специалисты советуют утеплить канал.

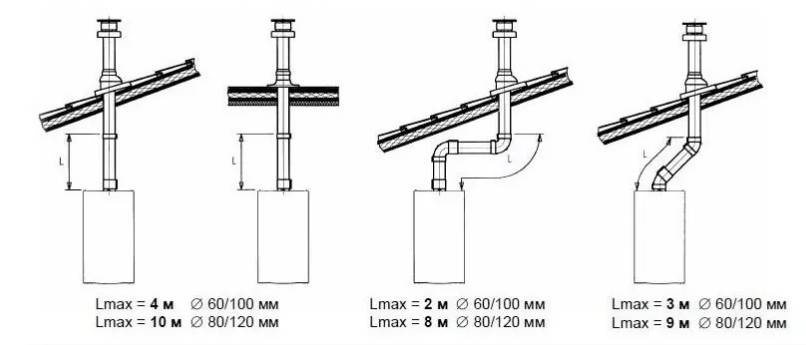

Вертикальный монтаж коаксиального дымохода для газового котла

В ситуациях, когда невозможно установить отопительное оборудование горизонтально, используется вертикальная установка коаксиального дымохода для газового котла. При необходимости создания шахты через крышу важно учитывать аспекты пожарной безопасности, поэтому в процессе монтажа следует применять изолирующие патрубки и защитные кожухи. Для изоляции используются огнеупорные изоляционные материалы.

Важно! Эксперты советуют оставлять воздушный зазор между кровельным перекрытием и трубой. Тем не менее, место выхода должно быть тщательно заделано и защищено плотным кожухом.

Монтаж может быть выполнен одним из двух способов: внешним или внутренним. Специалисты рекомендуют осуществлять теплоизоляцию любым из выбранных методов.

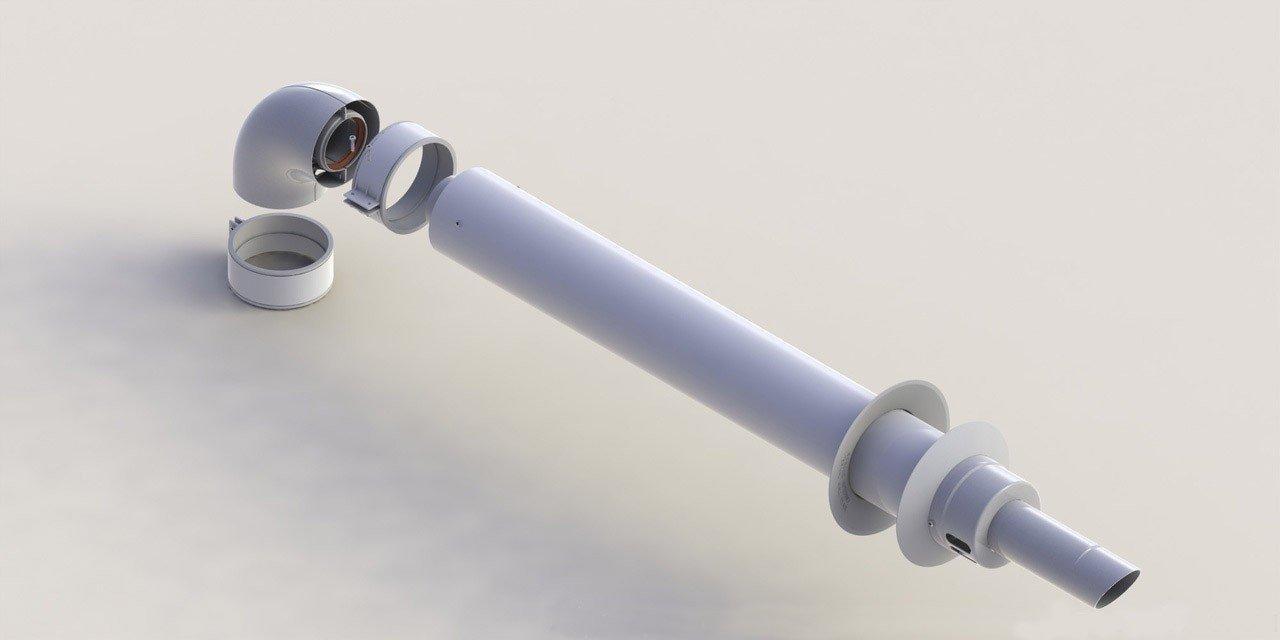

Как собрать коаксиальную трубу для газового котла

Сборку системы выполняют в следующем порядке:

• основу соединяют с выводом из котла;
• фиксируют нижнюю часть трубы при помощи хомута;
• крепят элементы;
• стыки обрабатывают герметиком;
• проверяют работоспособность конструкции и производят первый запуск.

Согласно правилам, на отрезок трубы в 3 м устанавливают 3 фитинга или 2 колена. Все места стыков плотно и тщательно прижимают друг к другу. Чем меньше мест соединений, тем надежнее система.

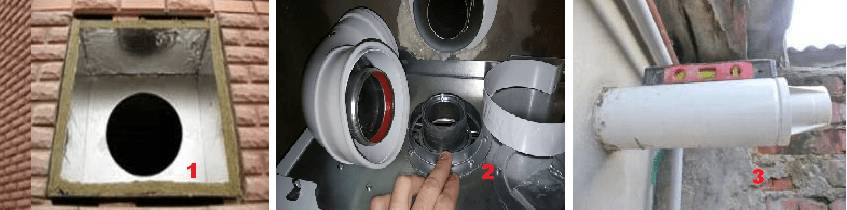

Как правильно установить коаксиальный дымоход газового котла

Каждый производитель коаксиальных дымоходов для газовых котлов предоставляет комплект с инструкцией по эксплуатации для пользователей. Неправильные действия при установке могут привести к неисправностям оборудования. Процесс монтажа следует выполнять в следующем порядке:

1. Устанавливают котел, определяют центр дымохода, сверлят отверстие в стене, при необходимости заполняют пространство базальтовой плитой или огнестойкой монтажной пеной.
2. Сборка коаксиальной системы.
3. Выводят трубу наружу и проверяют угол наклона.

Советы профессионалов

Надежное соединение труб обеспечат переходные узлы. Все стыки необходимо покрывать герметиком и защитным кожухом.

Чтобы газовое оборудование было принято на гарантию сервисным центром, необходимо устанавливать рекомендованную коаксиальную систему дымохода для выбранного котла.

Не следует пренебрегать помощью специалистов и производить установку самостоятельно без должного опыта.

Неверный расчет приводит к изменению температуры на выходе и повышению образования конденсата. В результате чего на оголовке скапливается лед. Обязательно устанавливать металлические щиты в деревянных помещениях.

Защитные узлы увеличивают стоимость конструкции, при этом повышают ее производительность. При вертикальном способе монтажа всегда устанавливают клапан для увеличения тяги и комплект сбора конденсата.

Горизонтальные системы снабжают дополнительно модулем антиобледенения, ветровой защитой и диафрагмой.

Заключение

Следуя рекомендациям по установке коаксиального дымохода для газового котла, можно значительно увеличить срок службы отопительного оборудования. Простота монтажа этого устройства делает жизнь в частном доме более комфортной.

Обслуживание и проверка коаксиального дымохода для газового котла

Обслуживание коаксиального дымохода для газового котла является важной частью обеспечения безопасной и эффективной работы отопительной системы. Правильное обслуживание позволяет предотвратить возможные неисправности и продлить срок службы оборудования. В этом разделе мы рассмотрим основные аспекты, связанные с обслуживанием и проверкой коаксиального дымохода.

Регулярные проверки

Регулярные проверки коаксиального дымохода должны проводиться не реже одного раза в год. Это позволит выявить возможные проблемы на ранней стадии и избежать серьезных последствий. В процессе проверки следует обратить внимание на следующие моменты:

• Состояние труб: Проверьте, нет ли видимых повреждений, коррозии или трещин на внешней и внутренней поверхности дымохода.
• Чистота: Убедитесь, что дымоход не забит грязью, пылью или другими посторонними предметами. Наличие засоров может привести к ухудшению тяги и повышению концентрации угарного газа в помещении.
• Устойчивость: Проверьте, надежно ли закреплены все элементы дымохода. Неправильная установка может привести к его смещению или повреждению.

Чистка коаксиального дымохода

Чистка коаксиального дымохода должна проводиться не реже одного раза в год, а в условиях повышенной загрязненности — чаще. Для этого можно использовать специальные средства для чистки дымоходов или обратиться к профессионалам. Важно помнить, что чистка должна проводиться только при отключенном котле и остывшем дымоходе.

Проверка герметичности

Герметичность коаксиального дымохода — один из ключевых факторов, обеспечивающих безопасность эксплуатации газового котла. Для проверки герметичности можно использовать следующие методы:

• Визуальный осмотр: Проверьте соединения и стыки на наличие следов утечек, таких как черные пятна или следы конденсата.
• Тест на дым: При включенном котле можно использовать дым, чтобы проверить, не выходит ли он из соединений. Если дым выходит, это свидетельствует о нарушении герметичности.

Проверка тяги

Тяга в коаксиальном дымоходе должна быть достаточной для обеспечения нормальной работы газового котла. Для проверки тяги можно использовать специальный манометр или простой метод с листом бумаги. Если лист бумаги притягивается к выходному отверстию дымохода, значит, тяга в норме. Если же лист не притягивается, необходимо проверить состояние дымохода и устранить возможные проблемы.

Профессиональное обслуживание

Рекомендуется периодически обращаться к специалистам для проведения комплексного обслуживания коаксиального дымохода. Профессионалы смогут провести более детальную диагностику, выявить скрытые проблемы и предложить оптимальные решения. Также они могут провести необходимые работы по ремонту или замене элементов дымохода, если это потребуется.

Соблюдение всех рекомендаций по обслуживанию и проверке коаксиального дымохода для газового котла поможет обеспечить безопасность и эффективность работы отопительной системы, а также предотвратить возможные аварийные ситуации.

Вопрос-ответ

Угол наклона коаксиального дымохода?

Тоже самое относится к дверям. Коаксиальный дымоход устанавливается таким образом, чтобы от самой низкой точки дымохода до уровня земли было расстояние не менее 2 м. Коаксиальный дымоход для традиционного котла устанавливается с уклоном в сторону улицы не менее 3 градусов.

На сколько должен выступать коаксиальный дымоход?

Для углов в раздельной системе дымоотведения сохраняется то же правило, что и для коаксиальной: · Отвод 90° укорачивает дымоход на 0,5 метра. · Отвод 45° укорачивает дымоход на 0,25 метра. · Первый отвод 90° не учитывается.

Как должна стоять коаксиальная труба?

Коаксиальная труба должна быть установлена вертикально, с минимальным наклоном, чтобы обеспечить правильный отвод конденсата и предотвратить накопление влаги. Важно также следить за герметичностью соединений и избегать резких изгибов, чтобы обеспечить эффективную работу системы вентиляции или дымоудаления.

Каковы нормативы установки коаксиального дымохода?

Нормативы установки коаксиального дымохода зависят от конкретных условий эксплуатации и требований строительных норм и правил (СНиП) в вашей стране. В общем случае, необходимо учитывать минимальные расстояния до окон, балконов и других объектов, а также требования к вентиляции и безопасности. Установка должна проводиться в соответствии с инструкциями производителя оборудования и местными нормами, включая соблюдение углов наклона, длины и диаметра дымохода. Рекомендуется также проконсультироваться с профессионалами для обеспечения правильной установки.

Советы

СОВЕТ №1

Перед установкой коаксиального дымохода обязательно ознакомьтесь с инструкцией производителя вашего газового котла. Это поможет избежать ошибок и гарантирует правильную работу системы.

СОВЕТ №2

При выборе размеров коаксиального дымохода учитывайте мощность вашего котла и длину дымохода. Неправильные размеры могут привести к снижению эффективности и повышению риска образования конденсата.

СОВЕТ №3

Обратите внимание на наклон коаксиального дымохода. Он должен быть направлен от котла к выходу на улицу с минимальным углом наклона, чтобы обеспечить свободный отвод продуктов сгорания и предотвратить накопление конденсата.

СОВЕТ №4

Регулярно проверяйте состояние коаксиального дымохода и очищайте его от загрязнений. Это поможет поддерживать его эффективность и безопасность в эксплуатации.
