Практически в каждом загородном доме присутствует обустроенное чердачное помещение, которое при желании можно выгодно использовать. Чаще всего в таком месте хранят ценные инструменты, старые вещи, строительные материалы и консервации. Если сильно постараться, тогда можно переоборудовать комнату, добавив жилую площадь. В любом случае человеку понадобится люк на чердак, который также может использоваться как средство противопожарной безопасности.
Разновидности конструкций
Четкого разграничения между дверями и люками на чердак ни в отечественных, ни в зарубежных нормативах я не нашел. Даже в ГОСТ Р 53307-2009, где описываются противопожарные двери на чердак говорится лишь об уровне огнестойкости.
Поэтому люк-дверь на чердак будем считать единым понятием.
Что касается размеров, то согласно тем же противопожарным нормативам по СП 4.13130.2013:
- для частных домов размер чердачного проема составляет минимум 600х800 мм;
- для многоквартирных и административных зданий 750х1500 мм.
Для частного дома минимальный размер чердачной двери составляет 600х800 мм Чердачные двери условно делятся по виду и материалу изготовления полотна.
- одностворчатые;
- двустворчатые;
- складные.
Выбор материалов также небольшой — рынок предлагает деревянные, металлопластиковые и металлические люки.
Дерево и пластик обычно ставят в частных домах, металл ориентирован на высотные дома и административные здания.
Установка люка
Схема устройства механизма люка.
Сначала нужно своими руками нанести местоположение люка на потолке и в каждый уголок вбить по 1 гвоздю. Потом перенести эти гвозди на стропила при помощи отвеса.
Далее отметки соединяются жирными линиями. Для укрепления стропил над и под отверстием нужно прибить по бруску, размеры которых 50*100 мм.
Далее нужно будет отметить углы проема, вбив в них по гвоздю, чтобы они проходили через наружную поверхность кровли. Выпиливается кровельная черепица и листовая обшивка.
Отмечается размещение брусов для укрепления. Стропила, которые находятся внутри проема, нужно перепилить и прибить сверху и снизу проема косяки, чтобы удерживать вес.
Для каркаса подойдут брусы 50*100 мм. Один брус нужно прибить между проемами туда, где перепиливались балки. Вырезается и прибивается по 1 косяку с 2 сторон проема в потолке для того, чтобы они смогли удерживать вес перепиленных балок.
По периметру проема нужно прикрутить гипсокартон. Около проема выполняется каркас из брусов 50*100 мм. Затем внутри обшивается гипсокартоном. Под него обязательно необходимо положить изоляцию.
Теперь известно, как делается противопожарный люк. Желаем удачи в выполнении работ!

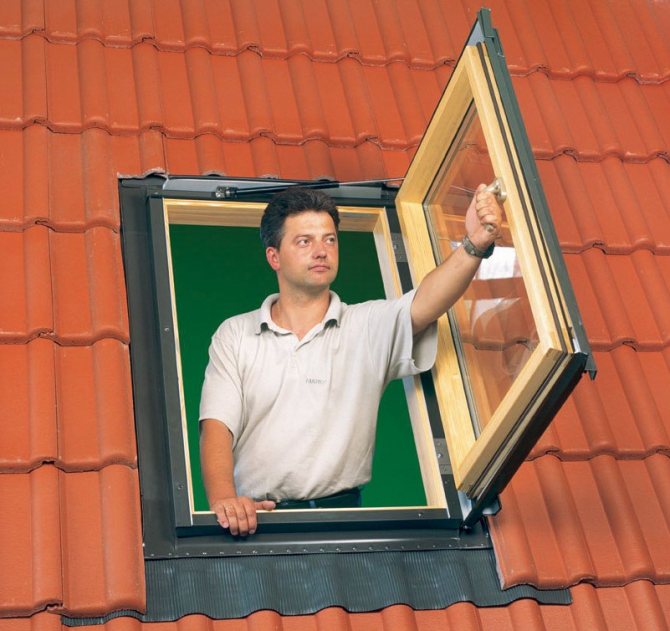

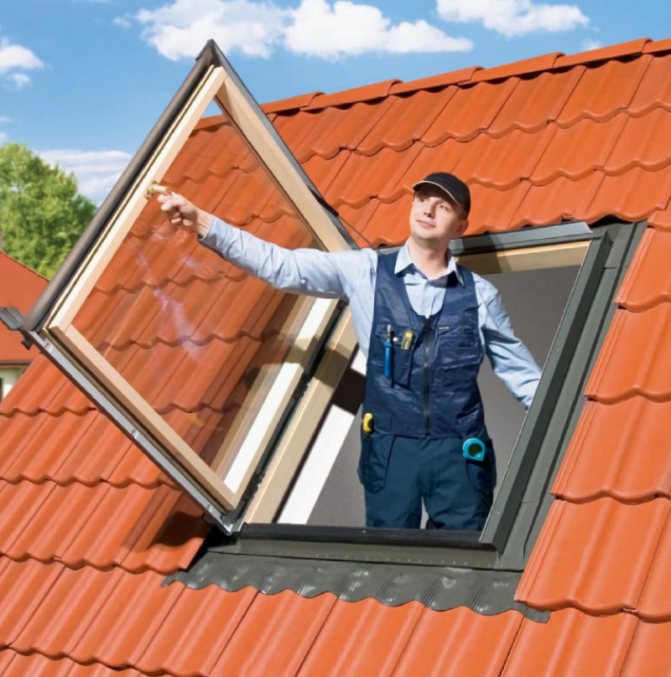

Каждый хозяин своего дома должен иметь доступ к кровле. При этом осуществляться он должен не только снаружи с помощью лестницы, но и изнутри. Чтобы обеспечить это, понадобится люк на крышу. Он может быть различной конфигурации и быть изготовленным из нескольких видов материалов. Какой лучше выбрать и можно ли осуществить монтаж своими руками? Об этом речь пойдет в статье.
Вопросы самостоятельного изготовления
Как сделать простейшую наружную дверь на холодный чердак мы рассматривать не будем. Для тех, кто интересуется, ниже дан эскиз такого люка.

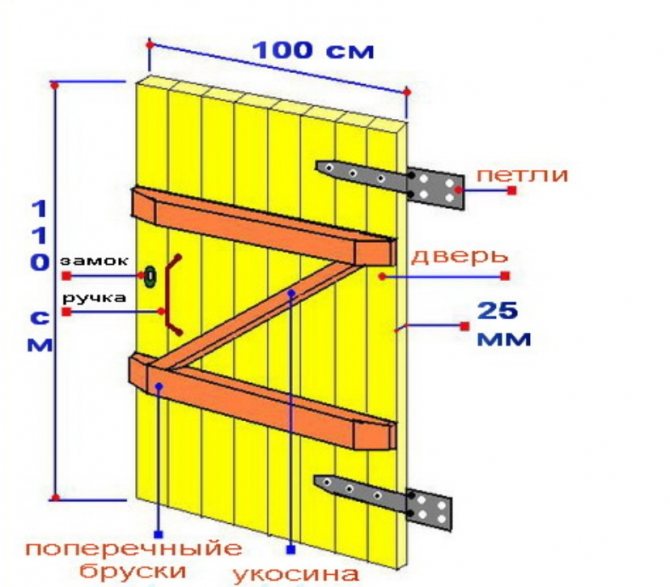

Чертеж наружных дверей на холодный чердак для бокового фронтона
Мы же с вами разберем пошаговую инструкцию создания деревянной двери и вариант врезки готового пластикового или металлического люка.
Как сделать утепленную чердачную дверь
Размеры люка напрямую зависят от того какая лестница на чердак будет устанавливаться:
- Под приставные модели обычно монтируют небольшой лаз.
- Под стационарные модели ширина дверей подбирается по ширине лестницы.

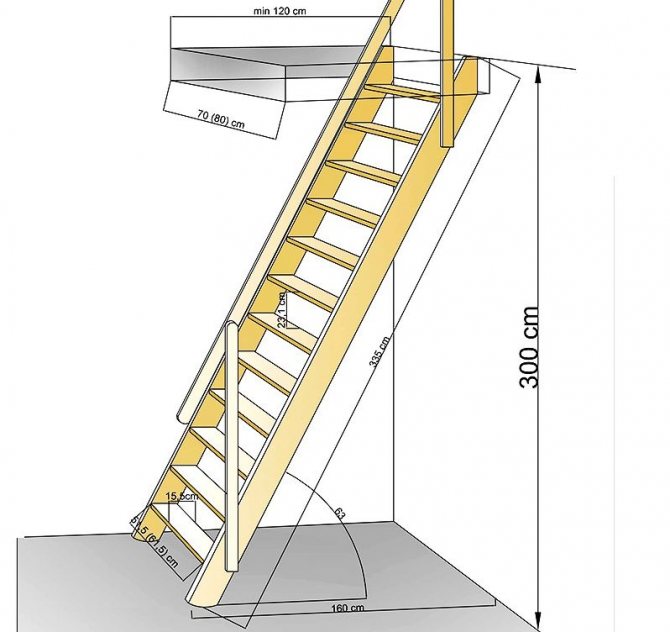

При расчете длины отталкиваться нужно от угла наклона лестницы. Принцип прост, расстояние по вертикали от края проема до ступеней должно быть не менее 180 см. Так чтобы взрослый человек при подъеме не нагибался и не цеплялся за проем головой.
Зачастую длина проемов под стационарные лестницы начинается от 120 см
Любой проем вначале нужно окультурить:
- Проем сделанный в перекрытии по балкам уже имеет ровный периметр, там дверной короб можно прикручивать непосредственно к балкам и поперечинам.
- Для проема, прорезанного в железобетонном перекрытии, нужно будет сделать деревянный короб из доски толщиной от 30 мм. К ж/б плите конструкция крепится анкерами, после чего периметр герметизируется монтажной пеной с коэффициентом расширения не более 60 единиц.
Чтобы короб стал четко по срезу потолка, при установке монтируются временные планки Чтобы обеспечить дверям герметичное прилегание, нам нужен короб с четвертью (паз под дверное полотно).
Есть 2 варианта обустройства такого короба:
- Вариант. Те, у кого дома есть фрезер или эелектрорубанок могут выбрать паз в брусках и сделать из них короб или заказать такие бруски отдельно. Сразу же под паз в коробе нарезаются бруски для рамы дверного полотна.

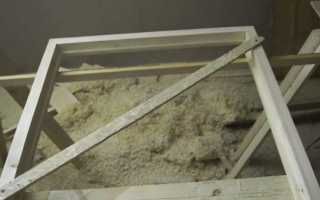

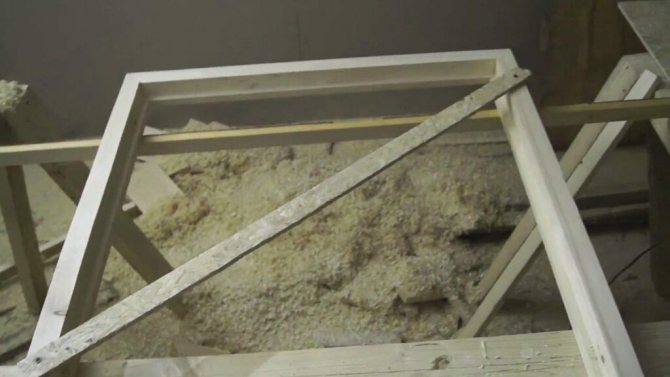

Чтобы самому выбрать четверть, необходим фрезер или электрорубанок

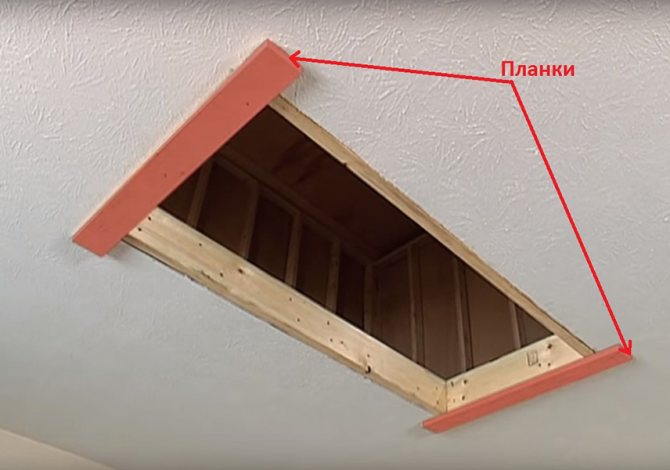

- Вариант. Можно поступить проще, прикрутить внутрь короба планки, которые будут обеспечивать плотное прилегание дверного полотна.

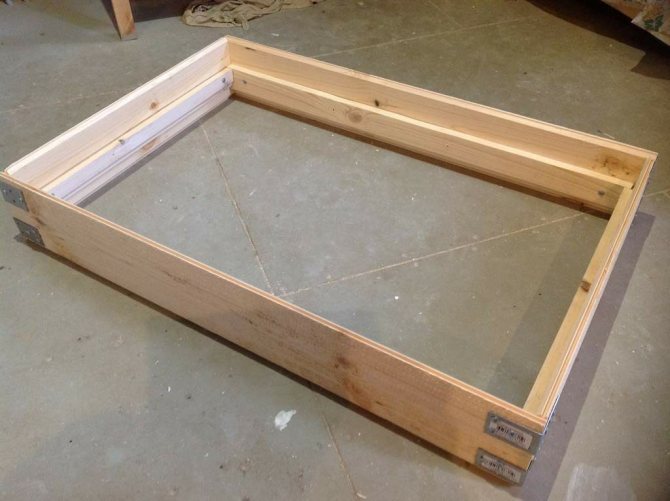

Сборный короб с четвертью не требует применения дорогостоящего инструмента Теперь собирается утепленное дверное полотно:
- Для этого нам понадобится 2 листа ОСП или фанеры и брусок 30х40 мм под раму.
- По инструкции нужно сначала сбить раму из брусков, а потом прикрутить ее к листу ОСП, но мне было удобней сразу прикрутить бруски к листу, без предварительной сборки рамы.
- Дальше закладываем внутрь дверного полотна утеплитель, к примеру, базальтовую вату и прикручиваем сверху второй лист ОСП.

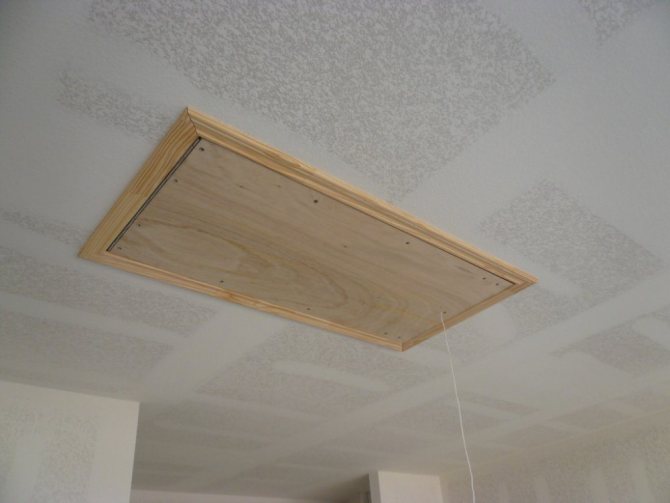

Чердачная дверь обязательно утепляется Проще всего прикрутить такой люк на обычные дверные петли, но гораздо лучше, надежней и удобней будут скрытые выдвижные навесы.
Заводские навесы подобного плана стоят дорого, поэтому многие делают их своими руками. По цене такая конструкция обходится минимум в 3 раза дешевле.
Для тех, кому интересно, ниже есть эскизы таких навесов, а на видео в этой статье показано как работают такие навесы.
Утепленная чердачная лестница с люком — Зачем ?
Добрый день, дорогой читатель. Меня зовут Иван, я руководитель проекта Retrattili и в этой статье я постараюсь рассказать Вам, что такое утепленная чердачная лестница, стоит ли брать утепленный чердачный люк и как правильно утеплить чердачный проем.
Утепленная чердачная лестница — не гарантия от промерзания.
Вы закончили организацию теплосберегающего чердачного помещения, утеплили кровлю и чердак , но остается небольшой проем в потолке, необходимый для доступа в это помещение. Вы решаете установить в этот проем утепленную чердачную лестницу с люком и думаете, что все вопросы по теплоизоляции и доступу на чердак на этом этапе закрыты. Наступает зима и в один прекрасный момент вы начинаете наблюдать, как люк промерзает по контуру. Как же так?
Рисунок 1
Давайте рассмотрим причины возникновения этого эффекта:
При правильной организации теплосберегающей кровли разница температуры на чердаке и улице зимой составляет +5,7 градусов C. Средняя температура в Московском регионе зимой составляет -8 градусов С , значит на Вашем чердаке средняя зимняя температура от -3 до -1 градуса.
Теплый воздух поднимаясь вверх начинает остывать в местах примыкания люка к коробу и образует конденсат, который со временем замерзает и образует наледь или влажные подтеки на местах примыкания. Уплотнитель в местах примыкания, быстро теряет свою форму и не обеспечивает герметизации.
Если вы купили утепленный люк с деревянным коробом, то дерево начинает набирать влагу, рассыхается и увеличиваться в размерах. Короб лестницы зажимает крышку люка и открыть люк становиться не возможно.
Как же правильно утеплить чердачный проем и продлить жизнь чердачной лестницы?
Эффективным решением данных проблем являются термобоксы, проще говоря это коробка без дна, с утеплителем, которая устанавливается сверху на проем. Термобокс можно изготовить самостоятельно или приобрести у производителей чердачных лестниц.
С помощью этой не хитрой конструкции мы перемещаем нашу чердачную лестницу , элементы примыкания, крышку люка и сам механизм в пространство теплового воздуха. Это позволит нам эффективно защитить наш люк от промерзания, уменьшить потери тепла и сохранить состояние чердачной лестницы.
При организации утепления таким образом, необходимость в утепленном люке отпадает. Тепло потери от крышки люка толщиной 2 см и 6 см, на такой площади не велики.
Дверь для фронтона
Чтобы на чердаке можно было спрятать крупногабаритные вещи, сделаем проём широким и высоким, в нашем случае его размеры составят 90 на 120 см. Сам каркас построим из брусков размером 5 на 5 см, закрепив их саморезами к мауэрлату и стропилам при помощи монтажных уголков.
Сначала обобьём фронтон вагонкой. Чтобы между будущей дверью и косяком не было щелей, прибьём к брускам по периметру проёма деревянные планки шириной 2 см.
Дверь мы планируем вешать на петли-стрелы, под старину. Но на вагонке они держаться не будут, так как её толщина равна всего 1 см. Чтобы петли надёжно закрепить на фронтоне, с обратной его стороны прикрутим 2 пятисантиметровых бруска там, где планируем их установить.
Подготовительные работы закончены, можно приступать к изготовлению двери . Сначала точно измерим проём, вычтем от его длины и ширины по 5 мм и сделаем каркас из брусков размером 3 на 3 см, соединив их саморезами.
Нарежем по ширине каркаса вагонку и прибьём её к брускам, используя короткие гвоздики.
В том месте, где запланирована установка петель, изнутри установим две доски, чтобы петли-стрелы прочно держались на полотне. Эти доски при установке двери на фронтон должны быть на одной линии с брусками, которые мы прикрутили ранее.
Перед покраской установим дверь в проём, чтобы убедиться, что ей ничего не будет мешать при открывании-закрывании. Покрасим фронтон и полотно одной краской, под цвет дуба.
Когда лак высохнет, установим на полотно двери петли, закрепив их короткими болтами и гайками, предварительно просверлив отверстие в местах, где установлены доски. Ручку тоже выберем деревянную, подчеркнув единый стиль .
Установим дверь на фронтон, прикрутив петли к брускам крупными саморезами.
В завершении вырежем из доски небольшую щеколду, покрасим её и прикрутим к фронтону. Дверь для фронтона установлена, можно приступать к дальнейшей стройке сарая.
Если понравилась статья, поделитесь ей в соцсетях.
Источник
Виды конструкций
В зависимости от того, какое помещение будет находиться под крышей и насколько позволяют площади здания, владельцы домов могут устроить различный проход на чердак.
Все типы лестниц можно разделить на 3 способа устройства и эксплуатации:
Стационарные.
Это маршевые, винтовые, консольные конструкции. То есть лестница которая строиться вместе со зданием, связывается с ним одной системой усиления, распределяя нагрузку на несущие части здания. Такие лестницы отличаются следующими характеристиками:
- основательность;
- значительный вес;
- длительный срок эксплуатации;
- высокая прочность.
Кроме того, такая конструкция всегда занимает полезную площадь нижнего этажа. Даже при устройстве винтовых ступеней, самых экономных с точки зрения объема, придется пожертвовать квадратными метрами.
Для частого использования чердачного помещения больше подойдут стационарные конструкции
Переносные (приставные).
Использование переносных лестниц для посещения чердака довольно распространено в тех случаях, когда пространство под крышей является техническим и не требует частого посещения. При этом это самый бюджетный способ устройства и самый неудобный и травмоопасный. Пользоваться приставной лестницей в одиночку без страховки снизу не рекомендуется. Кроме того, стремянку или приставную лестницу необходимо где-то хранить и, при необходимости, приносить её в район чердачного люка.
Для нечастого использования подойдут раздвижные переносные лестницы или стремянки
Складные.
Если чердак имеет функциональное значение и используется часто, но не ежедневно, оптимальным способом устройства прохода становятся складные лестницы. Эти конструкции убираются в люк или стену и по этой причине имеют очевидные преимущества:
- не занимают место на площади нижнего этажа;
- в разложенном виде являются прочной и устойчивой конструкцией;
- не требуют организации места хранения.
Складные лестницы, как правило, не имеют подступенка, поэтому ширину проступи нередко сокращают, справедливо предполагая, что упора 2/3 ступни достаточно. Но при проектировании следует учитывать, что слишком узкая проступь сделает лестницу объектом повышенного риска, поэтому ступеньки все же должны быть около 20 см в ширину.
Складные чердачные лестницы – удобный и комфортный вариант
Виды складных лестниц

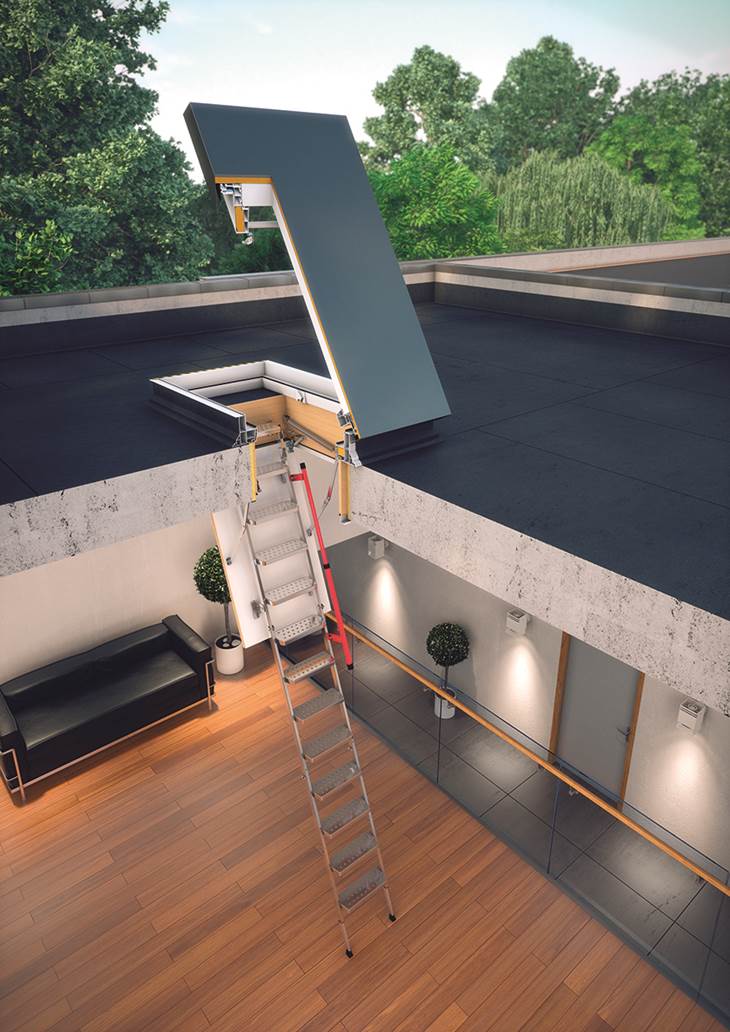

Складную лестницу, даже в комплекте с чердачным люком можно приобрести в готовом виде, а можно собрать своими руками. Опишем возможные наиболее распространенные виды мобильных ступеней:
Телескопические. Направляющие для ступеней раскладываются по системе матрешки, то есть одна в одну. Ступени устанавливаются на направляющих при помощи механизмов — фиксаторов. Не самый надежный вид лестницы, проблемы, как правило, возникают именно с фиксаторами.
Телескопическая лестница на чердак удобный, но не самый надежный механизм

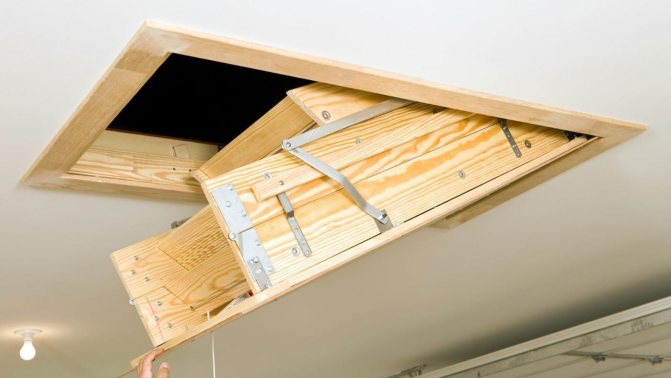

Ножничные. Другое название таких ступеней — гармошка. Именно по принципу мехов и растягивается лестница простым движением вниз. В собранном виде она довольно компактна. Данную конструкцию можно приобрести в варианте автоматического раздвижения.
Лестница гармошкой занимает меньше всего места в помещении
Секционные складные. Сегменты лестницы складываются, как и в ножничном варианте, но довольно большими секциями, а не поступенно. По этой причине лестница в собранном виде довольно громоздкая, но при этом не занимает места на нижнем этаже, поскольку убирается в люк. Абсолютным достоинством такой конструкции является цена, это самый экономичный вариант.
Складная конструкция фиксируется на крышке люка
Откидные. Лестницы, которые фиксируются в ближайшую стену и в неё же убираются в собранном виде. В рабочем состоянии такая конструкция очень напоминает обычную маршевую конструкцию. Достоинством такого марша является нормальный угол наклона, обычно 450. Но для использования потребуется свободная площадь нижнего этажа. Кроме того, собранная лестница на стене не украсит интерьер.
Откидная лестница в неиспользуемом состоянии фиксируется у стены
Как сделать люк на чердак – способы для разных конструкций
При строительстве собственного дома следует учитывать каждую, даже незначительную мелочь. Любой недочет уже на начальном этапе эксплуатации может стать причиной таких проблем, как сквозняк или неприятный запах. Очень часто домостроители игнорируют или просто не вспоминают о таком незначительном элементе конструкции, как люк на чердаке.
В большинстве случаев эту конструкцию заменяют тонкой крышкой. В результате с чердака в помещение проникает холодный воздух, а влажный пар из комнат поднимается вверх, становясь причиной разрушения утеплителей. Эти причины призывают к тому, чтобы на чердаке был обустроен люк в соответствии со всеми правилами.
Этапы изготовления
Прежде чем сделать люк на чердак, нужно составить чертежи, на которых отмечаются все необходимые замеры и параметры: толщина перекрытия, размеры крышки и проема, который будете выпиливать. Учтите, что утепленные помещения могут снабжаться обычной крышкой, в то время как холодные потребуют ее дополнительной теплоизоляции
Неважно, каким образом вы будете составлять схему – от руки на бумаге или в специальной компьютерной программе, главное, учесть все необходимые габариты. Когда схема будет составлена, можно приступать к практической стороне вопроса, а также подготовить инструменты для работы
Резка проема
Резка проема для чердака
Если на этапе строительства дома лаз на крышу не был предусмотрен, вам придется выпилить его самостоятельно. Разумеется, если такое отверстие для установки дверцы уже есть, этот этап работ пропускают.
Для начала проводится разметка с тем расчетом, что отверстие должно быть больше габаритов рамки люка на 5 – 6 см. В дальнейшем зазор поможет компенсировать толщину досок, из которых будет изготовлена рамка. Материал от выпиленного куска потолочного перекрытия можно использовать для облицовки крышки, разумеется, если у него нормальный эстетичный вид.
Сборка проемной рамки
Сборка проемной рамки для чердака
Здесь нам понадобятся доски с толщиной в 2 – 3 см, именно такой калибр позволит сделать основание прочным. Рамка может иметь круглую или квадратную форму. Второй вариант предусматривает обязательную прямоту всех углов. Стандартными можно считать размеры рамки 60Х120 см, и такие габариты подходят абсолютному большинству домовладельцев. Вы же ориентируйтесь на личные предпочтения и габариты проема, возможно, вы захотите увеличить лаз на крышу дома, а вот делать его меньше мы не советуем. После сборки рамка монтируется на свое посадочное место в потолочный проем.
Мастерим крышку

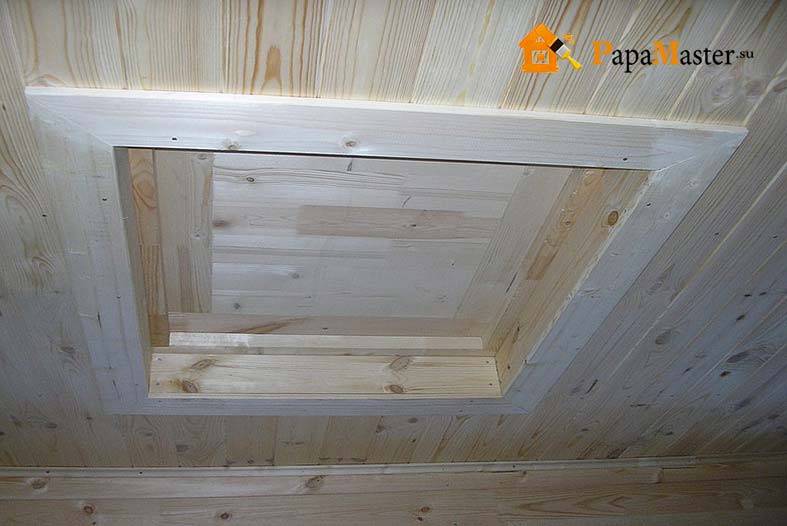

Люк с крышкой на чердак
Как говорилось ранее, самая обычная крышка может собираться из вырезанных остатков перекрытия, которые образовались в результате выпиливания проема. Собранная дверца должна быть усилена с обратной стороны поперечной планкой. Затем ее нужно закрепить на выбранном месте петлями, расположенными по длинной или короткой стороне крышки. Присмотритесь, на какую сторону вам будет удобнее открывать дверь, и только потом приступайте к ее закреплению на рамке. Также обдумайте, как должен открываться люк, ведущий на крышу дома, внутрь или наружу помещения.
Занимаемся утеплением и отделкой

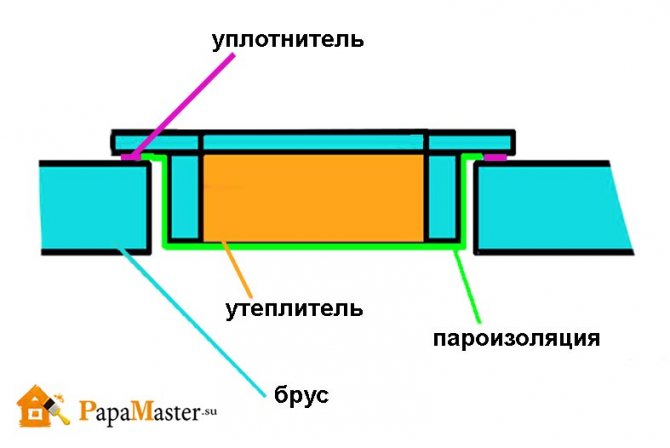

Схема утепления чердака
Вопрос с утеплением, как мы говорили ранее, будет полностью зависеть от степени теплоизоляции верхнего этажа
Утепленный этаж может обойтись элементарным слоем изоляции, а вот звукоизоляции мы советуем обязательно уделить внимание. Естественно, холодное помещение нуждается в качественном масштабном изоляционном покрытии
Для этого придется укладывать слой пароизоляционной мембраны и слой утеплительного материала по стандартной для подобного процесса схеме. На последнем этапе нужно произвести внешнюю отделку.
Как вы уже поняли, так монтируется самый простой люк, ведущий на крышу дома. К более сложным решениям можно отнести конструкцию с выдвижной лестницей. Монтажный процесс здесь выполняется по аналогичной схеме лишь с некоторыми отличиями.
Назначение чердачного люка
Перед тем, как сделать люк на чердак, стоит узнать, что эта конструкция предназначена для выполнения следующих функций:
- Защита от холода.
- Препятствие на пути выходящего пара.
- Ограничение доступа для грызунов, которые очень часто обустраивают свои гнезда на чердаке.
- Свободный вход в чердачное помещение.
- Своеобразный барьер на пути огня при возгорании нижних помещений.
Пожаробезопасность люка требует отдельного внимания. Поэтому возникает вопрос, как сделать люк в потолке на чердак, чтобы конструкция препятствовала распространению огня и защищала от ядовитого газа и дыма. Для этого необходимо изготовить несколько слоев изоляции из разных материалов. Каждый слой имеет индивидуальную степень расширения под воздействием высокой температуры, что позволяет избежать мгновенного возгорания и разрыва теплоизоляции.
Теплоизоляционный слой необходим для люка, так как пары из жилого помещения будут подниматься вверх через это отверстие, в результате кровельный утеплитель будет впитывать влагу.
Краткое описание
Те, кто планируют приобрести уже готовый чердачный лаз, должны знать, как правильно устанавливать это изделие. Кроме того, можно постараться смастерить люк самостоятельно, но при этом нужно придерживаться некоторых нюансов. Абсолютно все лазы выполняют ряд функций:
- перекрытие доступа в дом различным грызунам и насекомым, которые довольно часто обитают на крыше;
- качественная теплоизоляция;
- беспрепятственный доступ человека к чердаку;
- отличный паробарьер для жилого помещения;
- перекрытие дыма и огня с нижних помещений в случае пожара.
Каждый пункт по-своему важен. Но на пожаробезопасности необходимо остановиться отдельно. Чердачный лаз препятствует свободному распространению открытого огня, за счет чего ядовитый газ не может проникнуть в дом. Качественный люк изготавливается из нескольких изоляционных слоев.
Специалисты рекомендуют использовать разные материалы, которые обладают способностью к расширению при воздействии высоких температур. Благодаря этому изделие не сгорит и не разорвется на части во время пожара.
Хорошая пароизоляция тоже крайне важна, так как именно это свойство позволяет сохранить в доме ценное тепло. В противном случае через щели будут выходить испарения, из-за чего влага станет впитываться во все кровельные утеплители.
Разновидности люков
Чтобы решить проблему, как сделать люк на чердак своими руками, можно воспользоваться двумя способами:
- Простой вариант подразумевает одну крышку.
- Более сложный способ — две крышки, одна из которых выполнена в виде сэндвича.

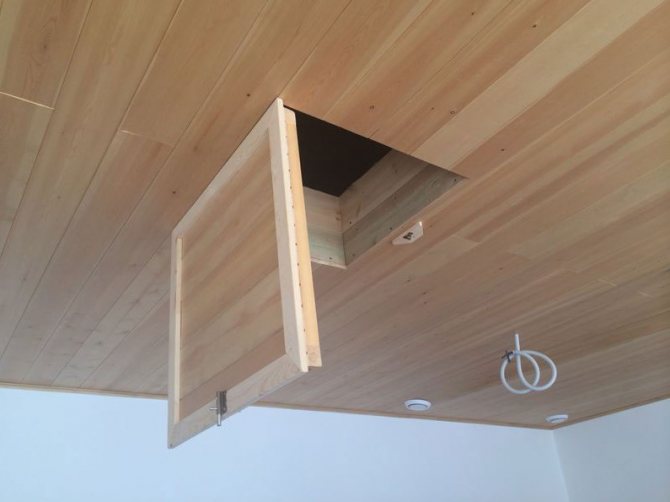

Стандартная дверь на чердак своими руками представляет собой деревянную раму, обшитую ДВП. Между ними укладывают пенополистирол толщиной 3-6 см. Внутренняя крышка чаще всего выполняется толщиной 3,5-6,5 см. Для ее уплотнения выполняют следующее: в коробке с помощью фрезы вырезают канавку, в которую помещают прокладку круглого сечения.
Крышка люка может быть металлической или деревянной с дополнительным утеплением или без него. Основным элементом крышки является механизм, с помощью которого она будет открываться и закрываться.
По высоте короб люка должен соответствовать параметрам лестницы, которая является составляющей частью конструкции. В большинстве случаев эти параметры не соответствуют толщине чердачного перекрытия, но сложности по этой причине возникают очень редко.
Сегодня можно встретить люки, оснащенные огнезащитной крышкой. Элемент такого вида имеет одностороннюю или двухстороннюю защиту, а боковые части конструкции выполнены из металла. Такая структура люка может противостоять распространению огня в течение получаса.
В некоторых конструкциях предусмотрены ограждающие элементы, они могут использоваться как для холодных, так и жилых чердачных помещений. Если вход на чердак выполняется очень часто, то такой конструкцией лучше не пренебрегать. Ограждение может быть комплектующим элементом лестницы, а может продаваться отдельно.
На изделиях, выпускаемых большинством современных производителей, параметры указаны в чистом виде. Следовательно, люк имеет определенный внешний размер, для которого проем в потолке должен быть больше на несколько сантиметров. Но иногда производитель обозначает точные параметры проема, что означает меньший размер люка.
Очень часто можно встретить неокрашенные конструкции. Это позволяет выполнить покраску самостоятельно в соответствии с интерьером жилого помещения.
Чердачные лестницы промышленного производства отвечают немецким нормам DIN, что соответствует параметрам европейских строений. Дома в России строятся по другим нормам, поэтому чердачный проем должен продумываться заранее. Упростить процедуру может предварительная покупка люка с лестницей. В этом случае монтаж проема выполняется в соответствии с купленной моделью. Самостоятельное изготовление люка дает возможность встроить конструкцию согласно параметрам чердачного пространства.
Стандартная крышка люка — это столярная плита толщиной от 16 до 20 мм. Утепленный своими руками люк на чердак имеет толщину немного больше, около 32 мм. Каркас зашивают листами ДВП или ДСП, заполняя пространство пенопластом или пенополиуретаном. Усиленное утепление имеет толщину свыше 30 мм.
Среди новинок можно отметить крышки, обладающие пылезащитной функцией. Конструкция предполагает использование складной лестницы, которая не собирает пыль. Следовательно, даже после долгого перерыва спущенная вниз лестница не вызовет неприятных ощущений. Так как параллельно пылезащитный слой выступает в качестве дополнительной теплоизоляции, потребитель получает двойную выгоду, решая одновременно проблему, как утеплить люк на чердак своими руками.
Требования к конструкции люка
Перед тем как сделать люк на чердак своими руками, важно запомнить несколько ключевых правил:
Также нужно помнить, что доступ к люку должен быть довольно свободным. Нужно учесть безопасность самих работ и окончательного результата. Для обеспечения безопасности и надёжности лучше всего перед началом работ составить чертёж конструкции. Необходимо также предусмотреть укрепления проёма. Для этого используются доски, а если потолочное перекрытие бетонное, то и металлические уголки. Если конструкция подразумевает выдвижную лестницу, то свободное место под ней обязательно должно быть.
Устройство люка на чердак в бетонном перекрытии
Установка люка на чердак, имеющий бетонное перекрытие, выглядит следующим образом:
- Отмечают место, где предполагается размещение люка. Для удобства можно воспользоваться метром, рулеткой и карандашом.
- Используя перфоратор, в бетонном перекрытии делают сквозные отверстия по углам нарисованного прямоугольника. Для этого нужно взять сверло, длина которого больше толщины бетонного перекрытия. В процессе сверления важно следить за вертикальностью. Сквозные отверстия помогут сориентироваться при выполнении отметки снизу.
- С помощью болгарки, имеющей специальный диск для работы с бетоном, по периметру люка проводят линию. Это позволит обнаружить пустоты в перекрытии и облегчит его сверление.
- Бетон в обнаруженных слабых местах следует разбить кувалдой, а с арматурных прутьев бетон убирают ломом.
- В завершении следует спилить прутья арматуры и провести окончательное выравнивание с помощью диска с алмазным напылением.
Подготавливаем место для установки
Нельзя просто наобум наметить места прорези для монтажа чердачного лаза. В перекрытии имеются несущие балки и если их повредить будут неприятные последствия. То же самое касается и стропильной системы. Специалисты выделили несколько рекомендаций для размещения прохода:
Если у вас раскладная или переносная лестница, тогда для нее должно быть достаточно места
При расчете обращайте внимание как на высоту конструкции, так и на ширину. Правильно подобранная габариты сделают эксплуатацию подъемника более удобным. Чердачный люк устанавливают между балками перекрытия
При правильной сборке крыши вырезать отверстие в потолке не составит труда. Выбирайте такое место, чтобы при подъеме на чердак не задевать головой стропила. Размеры люка и отверстия в перекрытии должны точно совпадать, иначе появятся щели, мостики холода. Со временем появится угроза разрушения конструкции.
Как правило, чердачные люки продаются уже готовыми к монтажу. В их конструкции часто предустановлена раскладная лестница, и наружные планки сверху и снизу. Помните что монтировать будете вместе с наружным кожухом и от него зависит способ крепления.
После того как приобрели люк снимите с него все размеры и перенесите их на перекрытие. Удобнее всего сделать это со стороны чердака. Просверлите электродрелью контрольные отверстия по углам. Далее, как только была сделана точная разметка, при помощи электролобзика вырежьте отверстие в потолке.
Когда отверстие было сделано работы перемещаются внутрь дома. Снимите кожух с люка и примерьте его к получившемуся проемы. Если ширины или длины недостаточно для установки, вырежьте необходимые размеры. При этом будьте внимательны, чтобы зазоры между перекрытием и люком были минимальными.
Как сделать люк в деревянном перекрытии
Изготовить проем квадратной формы для люка на чердак в деревянном потолке можно самостоятельно, процесс состоит из достаточно простых действий. Но если планируется сделать проем круглой формы, то следует учесть некоторые нюансы.
Вырезать люк в этом случае необходимо в соответствии со следующей инструкцией:
- На потолке жилого этажа выполняют разметку будущего проема, при этом следует к планируемым размерам добавить толщину отделки. Если с нанесением разметки вверху возникают трудности, то можно воспользоваться более простым вариантом: начертить разметку проема на полу комнаты, а затем, используя отвес, спроецировать на нижнюю поверхность чердачного пола.
- Далее устанавливают подпорки. Это могут быть деревянные бруски или домкратные стойки.
- В середине предполагаемого проема сверлят сквозное отверстие, выполняя действия внизу.
- Теперь нужно подняться на чердак и вставить в имеющееся отверстие металлический штырь. Пользуясь шпагатом и карандашом, на чердачном полу чертят круг.
- Выпиливают отверстие по начерченному кругу. Встречающиеся балки на пути распила следует пропускать, их можно выпилить после основных работ.
- Выполняют загиб материалов для оформления проема в форме круга.
Как сделать своими руками?
Любые строительные работы начинаются с чертежей и тщательного проведения замеров. Следующий этап – это выбор места установки. Правила расположения чердачного люка в деревянных и бетонных сооружениях различны.
Обустройство проема в бетонном доме выполняется сложнее и в несколько этапов:
Сначала на полу, в месте предполагаемого размещения люка, чертится схема (важно учитывать, что размер проема должен превышать размеры люка на расстояние не менее 5 см). В углах очерченного квадрата или прямоугольника перфоратором сверлятся сквозные отверстия. Далее угловой шлифовальной машинкой по намеченному периметру проделываются срезы.
- Затем на расстоянии 15–20 см друг от друга в местах среза сверлятся дополнительные отверстия.
- Ударами кувалды производится удаление бетона и арматуры с обязательной зачисткой неровных поверхностей и сверлением в торцевой части проема технологических отверстий (для закрепления коробки).
- Процесс монтажа чердачного люка начинается с установки и крепления короба. Закрепление производится с помощью забивных анкеров. В деревянном доме применение анкеров необязательно, вместо них можно воспользоваться большими саморезами либо гвоздями.
- После установки короба производится монтаж дверных петель. Из всех известных видов при установке тяжелых и массивных дверей применяют прямые петли накладного типа – это самые надежные и недорогие из всех. Процесс их установки такой же, как и на обычных дверях. Выбор стороны фиксации петель носит частный характер.
- Завершающий этап является самым простым – это установка крышки люка, которая производится при помощи саморезов.
Отдельного упоминания заслуживает необходимость прокладки пароизоляционных материалов. Данный вид работ необходим в том случае, если чердачное помещение не отапливается
Это очень важно, так как если перепад температур между жилой и чердачной зонами превышает 5 градусов, то вся влага, содержащаяся в теплом воздухе, и выдуваемом наверх, будет выпадать в виде конденсата, скапливаясь на внутренних стенках внутрикровельных помещений и утеплительных материалах. Кроме того, применение утеплителей и пароизоляторов способствует повышению звукоизоляционных свойств помещения
В качестве пароизоляционного материала применяются обычные полиэтиленовые или полипропиленовые пленки. После укладки материал закрепляется (планками или «садится» на клей) с обеих сторон корпуса крышки люка – нижней и верхней.
Минеральная вата состоит из волокон, полученных в результате глубокой переработки расплавленных горных пород и отходов металлургического производства. Она является качественным, обладающим хорошими теплоизоляционными свойствами утеплителем.
Кроме того, очень важным достоинством является ее огнестойкость. Минеральная вата не горит, так как выполнена из негорючих сплавов. В ней не заводятся грызуны, грибок и насекомые. Ее волокна не подвержены деформации, с течением времени она не уменьшается в объемах. Минеральная вата не обладает свойствами накопления влаги, степень впитывания не превышает 0,5%. Она характеризуется хорошими звукопоглощающими свойствами, не вызывает химического разрушения металлов (коррозии).
Пенополистирол или минеральная вата укладываются всегда поверх пароизоляционной пленки (также с обеих сторон). В процессе работы с изоляционными материалами необходимо использовать респираторы во избежание попадания в дыхательные пути мельчайших частиц материалов. Перекрытие должно быть с утеплением. Во время поднятия люка, теплый воздух также не должен уходить.
К числу «последних штрихов» можно отнести установку фурнитуры, а именно:
- дверных ручек;
- механизма закрытия (защелки, щеколды, засовы, замки, шпингалет);
- доводящего устройства (гидравлические, оснащённые гидроцилиндрами или противовесом), предназначенного для плавного и легкого открытия и закрытия дверцы люка и вход.
Такая отделка должна быть качественной. В качестве альтернативы дверные ручки могут быть заменены системой открывания при помощи веревки. Это очень удобно в использовании для людей с ограниченными возможностями, а также для детей и женщин. Веревка должна быть плотно закреплена с помощью настенного кольца, обеспечивая фиксированное положение дверцы люка.
Монтаж двери на чердак в натяжном потолке своими руками
Натяжной потолок является сложной конструкцией, поэтому по возможности не следует крепить такой потолок в том месте, где планируется сделать выход на чердак. Однако может возникнуть необходимость монтажа люка после проведенного ремонта. В этом случае процесс имеет некоторые сложности. Основная проблема — материал можно легко повредить во время установки люка. Но аккуратные действия и следование инструкции помогут найти решение. Целью работы является маскировка потолочного люка на общем фоне потолка без нанесения вреда внешнему виду.
Подробная пошаговая инструкция выглядит следующим образом:
- На первом этапе монтируется каркас, для изготовления которого необходимо набить деревянные бруски по периметру предполагаемого проема.
- На брусках фиксируется потолочный алюминиевый профиль.
- Теперь по периметру проема необходимо закрепить профиль натяжного потолка. Если местом расположения люка на чердак является наклонная плоскость, то требуется установка дополнительного разделительного профиля.
- Далее снимают мерки с самого люка и берут полотно, аналогичное общему потолку.
- Выполняют монтаж натяжного потолка, обтягивают и фиксируют всю конструкцию к проему.

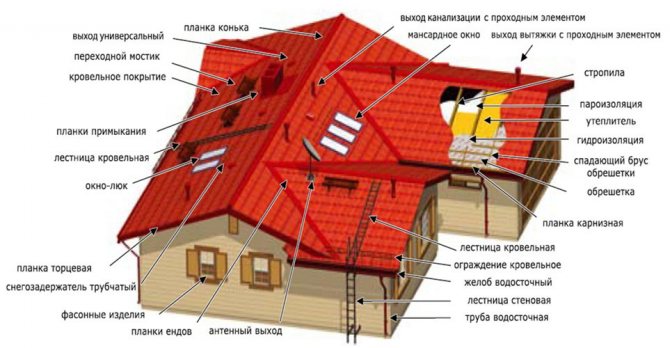

Какие существуют виды люков для кровли дома?
На сегодняшний день выход на кровлю дома может быть самым разнообразным. Он может иметь не только вид глухой крышки, к которой ведет лестница.
Конструкция может быть достаточно привлекательной и функциональной, которая будет не только не портить покрытие кровли, а, напротив, украшать ее.
Существуют следующие разновидности люков:
Схема устройства люка-лестницы.

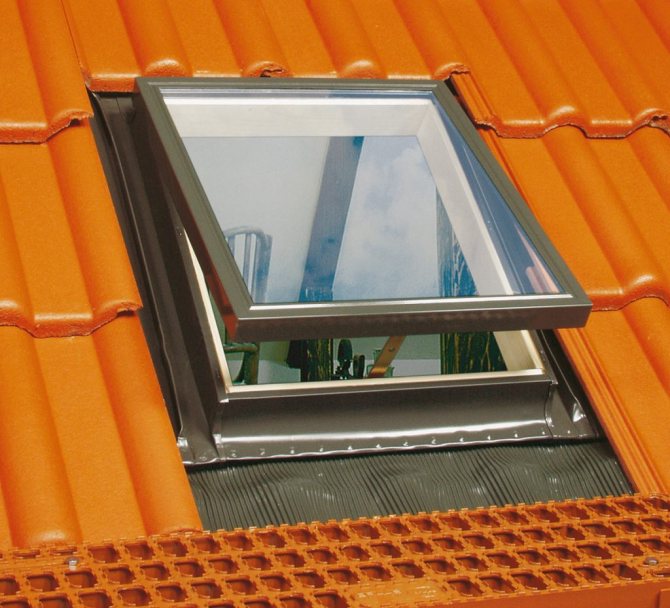

- Люк-окно. Такая конструкция очень удобна для неотапливаемых помещений. Данный вид люка можно применять тогда, когда требуется обеспечение технологического выхода на крышу. Одновременно делается естественное освещение. Рамы могут быть выполнены из полиуретана, алюминия или древесины, окошко открывается наружу, имеет усиленный стеклопакет. Достоинства — легкая установка, возможность естественного освещения внутри помещения, зачастую окошки ставят на проветривание. Недостатки — лестницу закрепить невозможно.

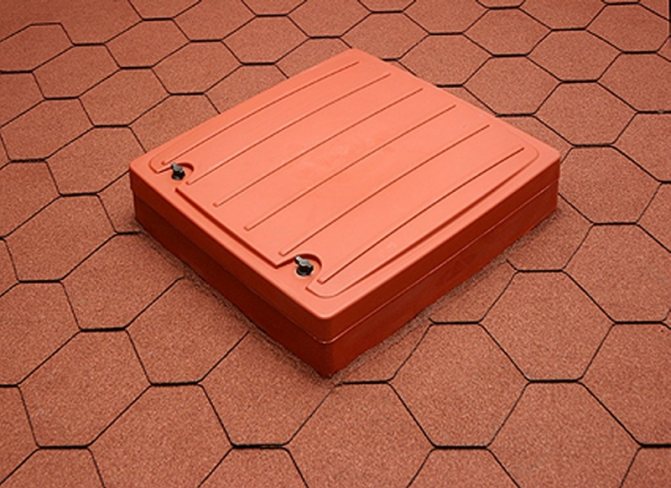

- Эксплуатационный люк. У него вид короба с глухой крышкой, у которого зачастую имеется облегченная лестница из металла. Данная конструкция используется для высотных и промышленных строений, у которых сделана плоская кровля. Зачастую для выполнения данных моделей используется обычный металл, их монтаж не займет много времени: устанавливаются они в собранном виде. Преимущества таких люков в том, что можно использовать необычные формы и размеры, есть оцинковка и слой краски, термоизоляция. Недостатки — данные люки нечасто имеют декоративный вид, даже когда крышка сделана не глухой, а со светопрозрачным покрытием.
- Люки из дерева со специальными складными лестницами. Данный вид люков применяется для маленьких частных домов. Это изолированный люк из дерева, к которому внутри прикреплена комфортная складная лестница. При открытом выходе на крышу, по этой лестнице можно легко и быстро подниматься. Когда кровельный люк сложен, он имеет вид обычной крышки из древесины, которая никак не портит интерьер любого жилого строения. Достоинства — комфорт в эксплуатации и выходе через люк на кровлю, легкая установка, эстетичность. Недостатки — требуется покрытие наружной поверхности из дерева защитными средствами.
- Мансардные окна. Такие люки хорошо освещают помещение, они удобно проветривается. Зачатую окна являются элементом интерьера, декорируют мансарду, кровлю. Недостатки — высокая цена, трудная установка.

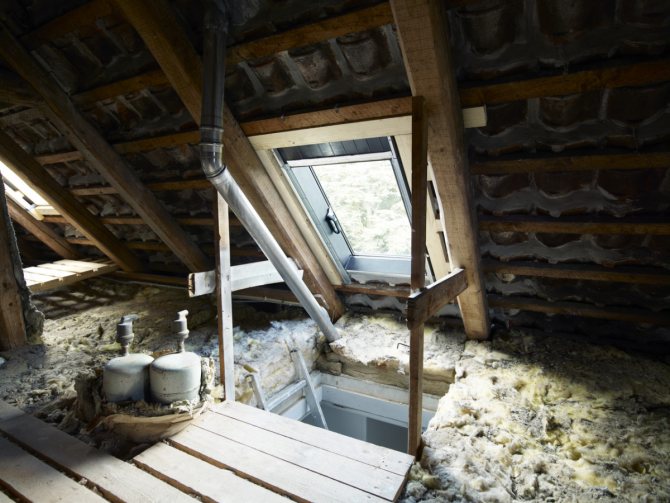

Утепление чердачного люка
Приобретая готовую конструкцию чердачного люка с лестницей в комплекте, можно не беспокоиться о теплоизоляции выхода на чердак. В большинстве случаев конструкция выпускается утепленной. При самостоятельном изготовлении деревянного люка на чердак пренебрегать этапом теплоизоляции не рекомендуется. Причем сам процесс требует тщательного обдумывания.
Готовый теплый люк на чердак можно приобрести в полной комплектации, куда входят специальные теплосберегающие пластины, расположенные на лицевой стороне крышки люка. Присутствие этих элементов создает нужный эффект и предотвращает теплопотери. Обустройство чердачного люка своими руками предполагает утепление крышки люка материалом, использующимся для утепления чердачного пола.
Перед тем, как сделать дверь на чердак, стоит ознакомиться с процессом самостоятельного утепления люка, который состоит из следующих действий:
- Вначале следует приготовить лист фанеры и теплоизоляционный материал.
- Теперь нужно снять мерки проема.
- По полученным данным монтируется каркас из досок толщиной не более 3 см.
- Теперь можно начинать сборку крышки люка, она должна быть немного меньше проема. Это позволит плотно вложить утеплитель.
- Далее укладывают пароизоляционный слой, и все фиксируется клеем или деревянными планками.
- Завершает монтаж утеплителя лист фанеры, которой обшивают крышку.
- Крышка на чердак декорируется в соответствии с общим интерьером жилого помещения.
- Не стоит забывать об обработке деревянных элементов люка антисептическими растворами.
- Готовая крышка фиксируется в проеме с помощью саморезов и петель.
Установка чердачной лестницы с люком
Если владелец решил приобрести готовый люк, он должен внимательно подойти к покупке. Большое значение имеет материал изготовления такого изделия. Чердачные люки, выполненные из металла, обходятся дороже деревянных. Провести монтаж готового чердачного люка можно и своими руками. Но не составит проблем найти и специалистов, которые проведут такое мероприятие быстро и качественно.
Перед покупкой чердачного люка необходимо снять несколько важных параметров. На выбор изделия влияет высота потолков, размеры проема люка, общая площадь комнаты и особенности, связанные с установкой лестницы. Покупая готовый люк, у него можно заметить такие плюсы, как высокая функциональность, небольшие размеры, простой монтаж и привлекательный внешний вид.
Для чердака лучше использовать складные лестницы. Такие конструкции очень практичны и просты в применении, поэтому их популярность высока. Собрать чердачную лестницу подобного типа несложно, если следовать инструкции. Но лучше заручиться дополнительной помощью.
Начинать установку люка нужно с подъема конструкции наверх. Для этого помощник сначала должен забраться на чердак. Перед закреплением рамы следует положить ее на доски. В таком положении раму получится выровнять, используя клинья. Постоянно должен быть контроль углов между рамой и чердачным перекрытием. Тогда люк во время монтажа не перекосится.
Когда лестница будет закреплена, переднюю и заднюю часть рамы можно прихватывать шурупами. Остающийся зазор заполняется пеной. Следом можно убирать страховочные доски. Пока пена не затвердеет полностью, лестницу использовать нельзя.
Дождавшись затвердения пены, можно ослаблять болты и раскладывать лестницу. При обнаружении перекоса устранить его можно, если отрегулировать степень завинчивания болтов. Ничего сложного в таком процессе нет. Но владелец сможет сэкономить, если изготовит и утеплит чердачный люк своими силами. Стоит узнать, как проводится работа подобного рода
Здесь важно избежать глупые ошибок и получить хороший итог
Как сделать чердачный люк своими руками
Точно решив, в каком месте станет устанавливаться чердачный люк, можно переходить к изготовлению рамы. Сделать ее можно, если взять доску с толщиной до 30 мм. Из нее собирается прямоугольник, углы которого нужно сделать полностью прямыми. Стандартный размер в этом случае составляет 60×120 см
Но важно учесть, люк с какими именно параметрами больше подходит в конкретном случае. Поэтому размеры могут быть иными
В общем, владелец должен опираться на то, в каких именно условиях он проводит работу. Только тогда удастся подобрать оптимальный вариант.
В чердачном перекрытии нужно вырезать проем. Делать его точно по размерам люка не следует. Должен оставаться запас порядка 3-4 см. Это нужно для утепления чердачного люка на следующем этапе. Внутрь рамы необходимо заложить ДВП или фанеру. После этого проводят покраску или монтируют эстетичный фасад, чтобы люк лучше смотрелся и не портил интерьер.
Обеспечить достойное утепление чердачного люка несложно. Изнутри крышки люка укладывается пароизоляционная пленка. Затем ее накрывают пенопластом или минватой. По верхней части крышки люка тоже нужно уложить пароизоляцию, а затем закрепить доски или фанеру.
Также важно добиться, чтобы люк плотно прилегал к проему. Такой эффект можно получить, если уложить уплотнительную резинку по всему периметру
Дальше на люк устанавливаются петли, которые прикрепляются саморезами. В таком виде конструкция может быть установлена в проем перекрытия. Если владелец хочет, чтобы люк закрывался плавно, он может дополнительно установить доводчики, но это повлечет увеличение стоимости работ.
Монтаж лестницы с люком
Дальше останется только установить лестницу. Выбрать можно стационарный ее вариант или складной. Как и в случае с люком, владелец может или купить, или изготовить лестницу. В принципе, с самостоятельным созданием чердачной лестницы обычно серьезных проблем не возникает.
Какой тип лестницы выбрать для чердака
Чердачное помещение можно использовать совершенно по-разному – обустроить там мастерскую, склад или просто еще одну комнату для отдыха. Все зависит от конфигурации жилища и вашей фантазии. Но в любом случае придется продумать организацию доступа к этому месту, здесь обязательно необходимо применять лестницу, чтобы зайти на чердак.
Обустройство люка также требует тщательного анализа, ведь не каждая комната для этого подойдет. Чаще всего его располагают в тех местах, которые реже используются – в прихожей, коридоре или проходном помещении. Главное условие – достаточное количество пространства и возможность постоянного доступа.
Раньше существовали не только внутренние, но и наружные лестницы на чердак, вынесенные за внешнюю часть жилища. Это удобно с точки зрения экономии места, но абсолютно некомфортно, если чердачное помещение необходимо посещать регулярно. В мороз, холод или сильный дождь мало кто захочет покидать теплый дом и забираться вверх по скользкой или обледенелой лестнице.
Важно! Работать болгаркой следует аккуратно и осторожно, при попадании диска на арматуру велика вероятность его деформации и порчи.
Затем перфоратором сверлят отверстия через 10-15см, разрушая плиту, сбивают бетон, срезают арматуру. Обязательна зачистка неровностей. Просмотр поможет сделать все точно и аккуратно.
Важно! Покупая люк или сколачивая его своими руками, помните, что необходимо сделать небольшой проем (1см) между стенкой и коробом для утепления. Это расстояние нужно заложить в чертежи на предварительной стадии.
Нюансы конструкции
При слове люк можно представлять металлическую крышку, которая наглухо закрывает технологическое отверстие, но на самом деле это не так. Сегодня появилось большое количество различных модификаций, который пользователь волен выбирать. Легко купить изделие, которое будет наилучшим образом сочетаться с интерьером, а также с кровельным настилом. Люки-окна, которые упоминались выше имеют приятный внешний вид. Цветовые решения таких люков могут быть самыми разнообразными. Основа такого выхода может быть изготовлена из древесины, алюминия, полиуретана и ПВХ профиля. Дороже всего могут обойтись рамы из древесины, т. к. к их обработке предъявляются высокие требования.
Нужен ли люк
Если оставить крышу без обслуживания, то со временем она прохудится и потребует серьезного ремонта. Не всегда с помощью лестницы можно подобраться к определенным участкам. Люк на крышу в этом отношении оказывается намного эффективнее. Наличие люка на кровлю не является выдумкой монтажников, которые хотят заработать на их продаже и установке. Конструкция регламентируется в СНИП 21/01/97, где обсуждаются нормы пожарной безопасности. Установкой люков является не обязательной, а рекомендуемой для зданий, которые имеют только один этаж или площадь не больше 100 м2.
Люк может выполнять сразу несколько функций:
- предоставлять доступ на крышу;
- служить аварийным выходом;
- обеспечивать естественное освещение.
По желанию владельца на кровле может быть установлено несколько люков. Если говорить о его прямом функциональном назначении, то он позволяет в короткие сроки произвести обслуживание дымовыводящих каналов. Без люка бывает проблематичным подъем некоторого оборудования на кровлю. У некоторых владельцев на кровле смонтированы приборы освещения. Их обслуживание с приставной лестницы может быть очень неудобным, а через люк осуществляться в короткие сроки. Вентиляционные выходы также могут находиться на крыше, их обслуживание является обязательным для нормального функционирования системы. Ремонтные работы по замене отдельных участков кровли практически невозможно произвести изнутри помещения, поэтому требуется выход на поверхность.
Люк на кровлю может быть аварийным противопожарным выходом. В некоторых случаях жильцам удается в короткие сроки выбраться на кровлю, откуда их легче эвакуировать. Такое приспособление также может способствовать дымоудалению, что также является противопожарным мероприятием. Люк легко превратить в практичный элемент декора. Если подкровельное пространство используется как жилое, тогда изделие выполняется в виде наклонного окна, которое способствует проветриванию, а также пропускает натуральный свет внутрь помещения.
