Довольно часто в потолок и стены, облицованные гипсокартоном нужно вставить разного рода люки. Столкнувшись с такой проблемой, я досконально ее изучил и теперь расскажу вам, какие бывают люки и как установить ревизионный люк в гипсокартоне своими руками тремя разными способами.

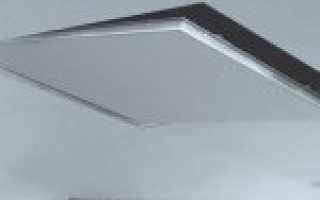

При грамотном подборе и монтаже потолочный люк будет практически незаметен.

Виды потолочных люков

Место размещения проема, а также его конструкция и размеры, выбираются как можно ближе к месту обслуживания. Это может быть коммутационная коробка проводки подключения светильников, или место монтажа вентиляционной задвижки или даже фильтра.

Несмотря на внешнюю простоту, все модели потолочных лючков для гипсокартона по своему устройству разные. Каждый из них подбирается по размерам и способу открытия так, чтобы при минимальных размерах проема обеспечивался необходимый доступ к коробке или светильнику.

По конструкции потолочные люки условно разделяют на четыре типа:

• Откидной люк-ревизия используется для осмотра и мелкого ремонта проводки, потолочных светильников и подвесных деталей каркаса;
• Съемный лючок отличается от предыдущего отсутствием поворотного узла, обычно это ревизионный проем квадратной формы с размером стороны не более 25 см. Устанавливается на потолочной поверхности с помощью двух поворотных защелок;
• Потолочные люки – невидимки. По устройству это разновидность ревизионного проема, но выполнена так, чтобы не привлекать внимание или полностью сливаться с потолочной отделкой;
• Люк, закрывающий ход на чердак. Место под проем выбирается подальше от электрической проводки и светильников, несущих профилей гипсокартонного потолка.

Важно! Все типы ревизионных и ремонтных потолочных люков монтируются под покраску или дополнительную отделку.

Исключением могут быть дверцы выходов на чердак, такие конструкции редко изготавливаются своими руками, как правило, их приобретают с уже нанесенной отделкой пластиком или лакокрасочным покрытием. Перекрашивать фирменную краску смысла нет, сделать невидимым огромный потолочный люк все равно не удастся. Поэтому поверхность либо заклеивают виниловой пленкой в цвет натяжного потолка, либо оставляют, как есть, в оформлении компании–изготовителя.

Проем для контроля встроенной пожарной сигнализации

Потолочный лючок для доступа к коммуникациям

За редким исключением, дверцы и раму люка изготавливают из пластика, реже из обработанной древесины. Стандартный размер проема составляет 40х40 см. Этого достаточно, чтобы с помощью переносного светильника осмотреть трубы или добраться до распределительной проводки.

Важно! Разумеется, снять через ревизионный люк неработающий светильник или выполнить местный ремонт достаточно сложно, но определить причину вполне реально, при условии, что разводка и подключение проводки были выполнены с выводом контактов на монтажную панель.

Если потолочное перекрытие доставляет массу хлопот, то хозяева нередко устанавливают прямо над проемом направленный светодиодный светильник. Такое решение освобождает одну руку и упрощает работу с люком.

Потолочные люки 50х50 см изготавливаются из алюминия и тонколистового стального профиля. Лицевая поверхность дверцы заклеивается гипсокартоном под покраску в тон потолка, а с внутренней стороны обязательно наклеивается слой звукоизоляции. Люк получается достаточно тяжелым, поэтому, помимо петель потаенного типа, в его устройство добавлен пневматический ограничитель хода.

В этом случае проем получается достаточно большим, чтобы иметь возможность не только контролировать состояние коммуникаций, а и отремонтировать светильник или даже установить дополнительные блоки, например, элементы пожарной или охранной сигнализации.

Люк в потолке для выхода на чердак

В сравнении с предыдущим вариантом, размер проема просто огромный, обычно это прямоугольник 60х120 см или даже 70х120 см. О том, насколько массивным является потолочный люк, говорит вес конструкции, в среднем он составляет от 120 до 180 кг. Створка люка обязательно комплектуется ограничителями и замедлителями хода, иначе использование конструкции становится небезопасным.

Встроенная лестница уступает в надежности приставной

В комплект потолочного люка входит система освещения, обычно дистанционно включаемый светильник и откидная лестница.

Совет! Если светильник в глубине чердака или подкрышного пространства нужен по соображениям безопасности, то от откидной лестницы лучше отказаться в пользу приставной модели.

Такое решение обеспечивает как минимум четыре дополнительных бонуса:

• Уменьшится нагрузка на потолочное перекрытие. Иногда массивный люк становится причиной проседания потолочной гипсокартонной облицовки;
• Уменьшается стоимость потолочного люка, без лестницы и светильника цена снизится на 40-50%;
• Открытие створки станет более легким и безопасным;
• Исключается риск проникновения в дом через чердачное помещение.

По отзывам пользователей, механизмы люка и светильник при правильной установке способны проработать достаточно долго, чего не скажешь о раскладной встроенной лестнице. Если пользоваться ходом на чердак регулярно, наверное, проще хранить обычную алюминиевую малярную лестницу где-нибудь в подсобке или в коридоре, чем рисковать здоровьем.

Установка дополнительной лестницы

Потолочные люки с лестницей на чердак устанавливаются следующим образом:

• Определитесь с планируемым местом установки. Учитывайте длину лестницы при разборе.
• Прикрепите опору к нижней части (так называемые монтажные доски). Поднявшись на чердак, выполните установку лестницы.
• Распорки всегда монтируются между краем проема и лестничной коробкой. Благодаря этому, можно будет легко сохранить прямые углы.
• Зафиксируйте коробку, уберите все вспомогательные доски. Лучше всего выполнять работу вдвоем – тогда доски будет убирать помощник. Лестница открывается.
• Воспользуйтесь шурупами, чтобы надежно закрепить боковую часть. Обратите внимание, что когда устанавливается люк потолочный с лестницей, обязательно появится зазор. Утеплите его изолирующим материалом.
• Ослабив болты по бокам, откиньте лестницу и снова закрепите болты.
• Если есть необходимость, внесите коррективы в длину лестницы. Часто бывает так, что она оказывается немного длиннее. Для этого достаточно просто отпилить нижнюю часть.
• Шурупы на уголках ослабляются, а лестница на чердак сдвигается. Это позволит линии отреза занять место за ступенькой. Чтобы получить идеально ровную конструкцию, вам нужно будет отрегулировать положение боковых уголков.
• Снова ослабьте шурупы, сдвиньте секции для образования прямой линии. Если нужно, выставьте нужный угол наклона. Для этого достаточно сменить место расположения отверстия для опоры сбоку.

Статья в тему: «Способы крепления оборудования к потолку«

Ведущий на чердак люк существенно экономит пространство, делает ваш подъем вверх удобным. На первый взгляд может показаться, что соорудить его самостоятельно сложно. Надеемся, что рекомендации о том, как сделать люк с лестницей, немного прояснили ситуацию. И задача уже не кажется вам «неподъемной», верно?

Монтаж скрытых потолочных люков

Пользоваться ревизионным лючком приходится нечасто, а дополнительный элемент на потолочной поверхности зачастую вносит диссонанс в интерьер помещения. Если речь идет только о ревизии проводки светильников, то можно установить малогабаритный люк-невидимку.

Люк-невидимка в натяжной потолок

Наиболее простой способ замаскировать люк на натяжном потолке заключается в использовании готовых вставок или доборных элементов под потолочные светильники коробчатого типа. Створка люка не привлекает внимания, если освещение в комнате обеспечивают три светодиодные панели, одна из которых смонтирована на ревизионном проеме.

Люк-светильник

В качестве люка можно использовать встраиваемый потолочный светильник большого размера. Как правило, они изготавливаются с откидным корпусом на фиксаторе, что существенно упрощает монтаж системы. Раму крепят к закладному коробу, пришитому с помощью подвесов на черновой потолок. Кромка корпуса продевается в пластиковое кольцо, приклеенное к пленке.

Сделать невидимым ревизионный люк стандартными способами достаточно сложно. Даже если собрать раму проема из «невидимого» алюминиевого профиля, все равно между створкой и кромкой потолочной отделки останется достаточно широкая щель, а сам люк будет хорошо различим на идеально ровной поверхности. В этом случае можно попытаться сделать проем менее заметным с помощью дополнительной отделки потолочной поверхности.

Потолочные люки под гипсокартон

Монтаж и обустройство проема в гипсокартонном потолке выглядит намного проще. Во-первых, есть возможность закрепить раму к несущему потолочному профилю. Во-вторых, подогнать размеры лицевой поверхности створки с минимальным зазором.

Схема монтажа рамы и створки на потолок

Для того чтобы оценить размер зазора, с тыльной стороны створки устанавливают переносной светильник. После закрытия, даже при дневном освещении, на просвет хорошо видны щели и зазоры между потолком и кромками дверцы.

Люк-невидимка для гипсокартонного потолка

Совет! Первое, что нужно сделать после установки дверцы на петли, – закрепить ограничитель или блокировочный тросик, иначе травмы не избежать.

Иногда размеры зазоров оказываются настолько большими, что спрятать дверцу уже невозможно, остается лишь установить декоративную рамку и врезать замок.

Щели все равно останутся

Прежде чем шлифовать и готовить поверхность под покраску, необходимо отрегулировать вылет дверей относительно поверхности потолка. Нередко приходится сошлифовывать часть поверхности люка, чтобы и дверца, и потолочная поверхность находились на одном уровне.

Вывод

Способы, о которых я рассказал выше, универсальны, иными словами по этим инструкциям можно обустраивать люки из любых материалов и любых размеров. Если остались вопросы или ест что добавить, стучитесь в комментарии, чем смогу помогу.

Люки бывают разными, но технология монтажа практически везде одинаковая.

Сфера применения

Чаще всего ревизионные люки используются для следующих целей:

• скрытие коммуникаций, проводов в конструкции;
• углубление электрического щитка в короб люка;
• спрятать выключатели осветительных приборов;
• организовать пространство для хранения ценных вещей, которые хочется скрыть от посторонних глаз.

Применение ревизионного люка

Сфера использования и применения ревизионного люка широка. Каждый владелец дома или квартиры самостоятельно определит, для чего нужна установка ревизионного люка.

Что нужно учесть

При выборе подходящей модели нужно обязательно учитывать не только прочность изделия и его внешние габариты. Размер внутреннего проема будет немного меньше, чем его наружная рама. Тут понадобится разместить механизм запирания откидной створки и место под поворотные петли, на которых она будет держаться. Кроме того, после открывания и сама створка будет занимать определенное пространство.

Поэтому, выбирая подходящее изделие, обязательно нужно учесть все его габариты – как внешние, так и внутренние. В остальном, никаких существенных параметров или нюансов потайные потолочные дверцы не имеют. Важно лишь определиться с назначением устройства, его габаритами и нагрузкой, которую она сможет выдержать без деформации.
