Однорядная, двухрядная картофелесажалка для минитрактора своими руками

Эффективное использование техники в сельском хозяйстве критически важно для повышения урожайности и снижения трудозатрат. Однорядные и двухрядные картофелесажалки для минитракторов становятся незаменимыми помощниками для фермеров и дачников, ускоряя процесс посадки картофеля. В этой статье мы рассмотрим устройство и принцип работы этих машин, а также предложим чертежи и пошаговые инструкции по изготовлению картофелесажалки своими руками. Это позволит вам сэкономить средства и создать оборудование, соответствующее вашим потребностям.

Виды, устройство и чертежи картофелесажалок для минитрактора

Перед тем как приступить к самостоятельному изготовлению оборудования, важно понять его состав и разновидности. Картофелесажалки можно классифицировать по различным критериям, включая систему подачи клубней:

1. Ложечковая – специальные ложки, прикрепленные к металлической цепи, последовательно подают клубни для посадки.
2. Плоскоременная – основана на нескольких ремнях, которые располагаются параллельно земле.
3. Фасонные ремни – это модификация предыдущего типа, отличающаяся наличием углублений в форме ложек. Хотя посадку необходимо контролировать, такая картофелесажалка для минитрактора обеспечивает сохранность клубней.
4. Накалывающий аппарат – предназначен для посадки клубней, нарезанных на части, а также для использования частично поврежденного материала.

В зависимости от количества рядов, которые может обрабатывать устройство, выделяют два типа:

• однорядная;
• двухрядная.

Устройство и принцип работы этих моделей схожи. Однако двухрядный агрегат оснащен двумя трубами, каждая из которых содержит одну цепь с ложечками, которые поочередно подбирают картофелины и высаживают их на борону. Бункер у них общий, что позволяет загрузить сразу 30-40 кг клубней, увеличивая производительность в два раза по сравнению с однорядной картофелесажалкой для трактора.

Что касается принципа работы самодельного агрегата, он достаточно прост. Устройство состоит из нескольких компонентов, соединенных между собой:

• движущий механизм;
• рама;
• колесная пара;
• рыхлители;
• емкость для посадочного материала (может быть одна или две).

Механизм устанавливается на шасси, выполненном из швеллера, с продольными лонжеронами, соединенными поперечинами. В передней части рамы располагается вилка с аркой, а по бокам находятся опоры, которые надежно удерживают механизм подачи клубней.

Конструкция также включает колесную пару с грунтозацепами. Между колесами установлен деревянный диск с четырьмя полукруглыми пазами. Вместо этого можно использовать шестерни с цепью для подачи картофелин.

Бункер картофелесажалки для минитрактора, в который помещают посадочный материал, изготавливается из стали толщиной не менее 3 мм. Дно и горловина емкости должны быть прорезинены, чтобы клубни оставались целыми и не повреждались при контакте с металлом.

Деревянный диск картофелесажалки, сделанной своими руками, должен быть оснащен защитным щитком, чтобы клубни не высыпались из емкости. Раму рекомендуется усилить стальными полосами, которые устанавливаются на среднюю поперечину и арку. Для дополнительного укрепления можно приварить уголки и накладки из стали толщиной не менее 3 мм.

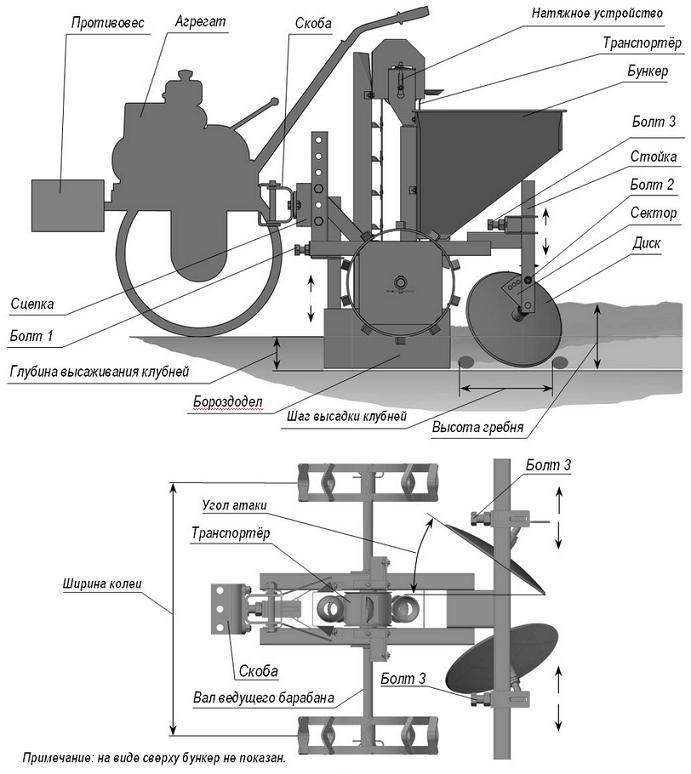

Чтобы правильно изготовить картофелесажалку для минитрактора своими руками, стоит разработать чертеж и продумать последовательность соединения деталей. В качестве основы можно использовать готовые варианты:

1. Классический образец, вид сверху.
2. Та же конструкция, вид сбоку.
3. Сравнение чертежа с реальной моделью.

Создание однорядной или двухрядной картофелесажалки для минитрактора своими руками — это задача, которая привлекает внимание многих садоводов и фермеров. Эксперты отмечают, что такой подход позволяет не только существенно сократить затраты на приобретение оборудования, но и адаптировать конструкцию под индивидуальные потребности. При проектировании важно учитывать размеры участка и тип почвы, что поможет выбрать оптимальную ширину и глубину посадки.

Кроме того, специалисты рекомендуют использовать качественные материалы для повышения долговечности устройства. Важно также обратить внимание на механизмы, обеспечивающие равномерное распределение клубней, что значительно влияет на урожайность. Наконец, эксперты подчеркивают, что самостоятельное изготовление картофелесажалки — это не только экономия, но и возможность получить уникальный инструмент, который будет служить верой и правдой на протяжении многих сезонов.

https://youtube.com/watch?v=tVehdWpvL1E

Из чего можно сделать картофелесажалку для минитрактора

Для изготовления агрегата понадобятся такие инструменты и материалы:

• труба металлическая (диаметр от 70 мм);
• лист стальной толщиной от 3 мм;
• ручки из металла (можно взять готовые или смастерить своими руками на основе обрезков трубы);
• ведро пластиковое либо сетчатая корзина;
• шарниры;
• аппарат для сварки;
• резак для металла либо циркулярная пила;
• пистолет для установки заклепок;
• цепь.

Интересные факты

Вот несколько интересных фактов о создании однорядной и двухрядной картофелесажалки для минитрактора своими руками:

1. Экономия ресурсов: Создание картофелесажалки своими руками позволяет значительно сэкономить средства по сравнению с покупкой готового оборудования. Используя доступные материалы и детали от старой техники, можно создать эффективное устройство, которое будет полностью соответствовать вашим потребностям.

2. Адаптация под минитрактор: Однорядные и двухрядные картофелесажалки могут быть легко адаптированы под различные модели минитракторов. Это позволяет фермерам и дачникам использовать свои машины более эффективно, увеличивая производительность и сокращая время на посадку.

3. Улучшение качества посадки: Самодельные картофелесажалки могут быть оснащены различными механизмами для улучшения качества посадки, такими как системы регулировки глубины заделки и расстояния между клубнями. Это позволяет добиться более равномерного роста растений и, как следствие, увеличения урожайности.

https://youtube.com/watch?v=mVJCT-GcEQA

Как сделать однорядную картофелесажалку для минитрактора своими руками

Прежде всего, следует подготовить все необходимые детали, инструменты и материалы. Инструкция по сборке выглядит следующим образом:

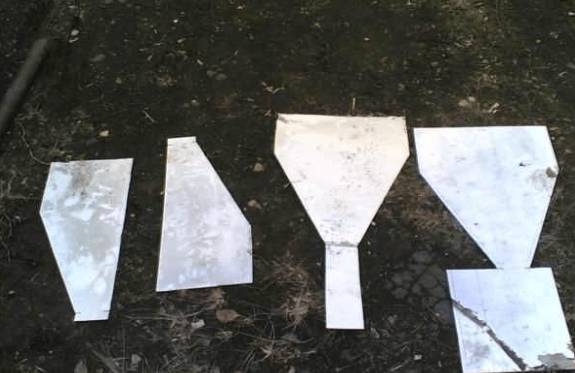

1. Нанести разметку на лист стали толщиной не менее 3 мм и с помощью циркулярной пилы вырезать заготовки для бункера.
2. Составить конструкцию емкости и установить механизм подачи клубней с цепным приводом.
3. Закрепить колесную пару.
4. Установить вторую пару колес и провести тестирование механизма.

Как сделать самодельную двухрядную картофелесажалку для минитрактора своими руками

Этот вид картофелесажалки собирают своими руками по такому же принципу. Но емкость нужно сделать больше, чтобы установить в нее сразу два механизма, которые будут подавать картофелины для посадки. Пошаговая инструкция такая:

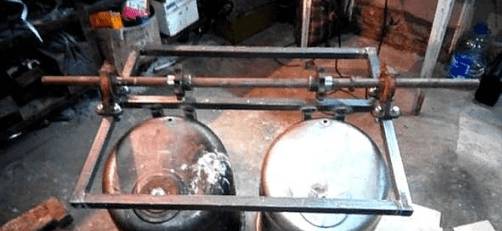

1. Смастерить два бункера или один общий. Их можно не изготавливать отдельно. Достаточно просто взять за основу два старых ведра, но они должны быть одинаковыми. Приварить на раму.
2. Затем к раме прикрепить колесную пару.
3. Устанавливают два механизма на расстоянии 50 см друг от друга (соответствует интервалу между рядами).
4. Так выглядит отдельная ложка-черпак – ее нужно сделать оптимального диаметра 50 мм. Расстояние между соседними ложками – 15 см.
5. Приварить своими руками трубы или сетчатые каркасы, по которым будут двигаться картофелины.
6. Так выглядит двухрядная картофелесажалка для минитрактора.
7. Теперь пришло время протестировать ее и начать посадочные работы.

Как протестировать собранный агрегат

После сборки картофелесажалки для минитрактора необходимо провести тестирование ее работы. Для этого в бункер помещают 15-20 кг картофельных клубней. Если у вас есть две емкости, во вторую можно добавить удобрение, что позволит сразу обогатить почву питательными веществами во время посадки, избегая повторного прохода по полю. Запускается двигатель, который активирует механизм, продвигающий клубни по трубе один за другим.

Диски, находясь под углом около 45 градусов, сразу засыпают лунки землей, что делает процесс посадки полностью автоматизированным. Рыхлители обрабатывают верхний слой почвы, улучшая ее структуру.

Важно! Рекомендуется поддерживать скорость работы картофелесажалки для минитрактора на уровне 1 км/ч.

После этого можно будет оценить, стоит ли увеличивать скорость или оставить ее на текущем уровне.

Заключение

Картофелесажалка для минитрактора своими руками пригодится в любом хозяйстве, в котором приходится засевать клубни на сравнительно больших площадях. Это удобный механизм, который выполняет не только функцию посадки, но и рыхления, а в некоторых случаях – и подачи удобрения. Основные этапы создания двухрядной картофелесажалки для минитрактора описаны на видео.

https://youtube.com/watch?v=Xy0MLcm2Tvc

Советы по эксплуатации и обслуживанию картофелесажалки

Правильная эксплуатация и регулярное обслуживание картофелесажалки являются ключевыми факторами для обеспечения её долговечности и эффективности работы. Ниже представлены основные рекомендации, которые помогут вам максимально эффективно использовать вашу картофелесажалку.

1. Подготовка к работе

Перед началом использования картофелесажалки необходимо провести её полную проверку. Убедитесь, что все механизмы функционируют исправно, а крепежные элементы надежно затянуты. Проверьте состояние лемехов и других рабочих органов на наличие износа или повреждений. При необходимости замените изношенные детали.

2. Настройка глубины посадки

Правильная настройка глубины посадки картофеля имеет большое значение для получения хорошего урожая. Глубина должна варьироваться в зависимости от сорта картофеля и типа почвы. Обычно рекомендуется устанавливать глубину от 8 до 12 см. Для этого используйте специальные регулировочные механизмы, если они предусмотрены конструкцией вашей картофелесажалки.

3. Подбор семенного материала

Качество семенного картофеля напрямую влияет на урожайность. Выбирайте здоровые, качественные клубни, которые не имеют признаков гнили или заболеваний. Перед посадкой рекомендуется провести обработку семян фунгицидами для предотвращения заболеваний.

4. Правильная эксплуатация

Во время работы с картофелесажалкой следите за её поведением на поле. Избегайте резких маневров и перегрузок, так как это может привести к поломке механизма. Работайте на оптимальной скорости, которая позволяет обеспечить равномерное распределение семян и их правильное заглубление.

5. Уход за картофелесажалкой после работы

После завершения работы обязательно очистите картофелесажалку от остатков почвы и растительности. Это поможет предотвратить коррозию и накопление вредителей. Проверьте все механизмы на наличие повреждений и при необходимости проведите смазку подвижных частей.

6. Регулярное техническое обслуживание

Регулярное техническое обслуживание включает в себя смазку всех подвижных частей, проверку натяжения ремней и цепей, а также осмотр на наличие трещин и других повреждений. Рекомендуется проводить полное обслуживание картофелесажалки не реже одного раза в сезон, а также перед началом и после завершения сезона работы.

7. Хранение картофелесажалки

Правильное хранение картофелесажалки также играет важную роль в её долговечности. Храните её в сухом, защищенном от влаги и перепадов температуры месте. Если возможно, накройте картофелесажалку защитным чехлом, чтобы предотвратить попадание пыли и влаги.

Следуя этим рекомендациям, вы сможете значительно продлить срок службы вашей картофелесажалки и обеспечить высокую эффективность её работы, что в итоге приведет к увеличению урожайности и качеству собранного картофеля.

Вопрос-ответ

Какие бывают картофелесажалки?

Существует два типа картофелесажалок для таких видов тракторов: однорядные и двухрядные. Вместимость бункера для этих двух типов варьируется от 30 до 120 литров.

Сколько стоит картофелесажалка для минитрактора?

Картофелесажалка однорядная КС-1МТ на минитрактор. 17 850 ₽ Текущая цена: 17 850 ₽.

Сколько стоит двухрядная картофелесажалка?

От 75 000 руб./шт.

Советы

СОВЕТ №1

Перед началом сборки картофелесажалки, тщательно изучите чертежи и схемы. Это поможет избежать ошибок и упростит процесс сборки. Убедитесь, что у вас есть все необходимые материалы и инструменты, чтобы не прерывать работу.

СОВЕТ №2

Выбирайте качественные и прочные материалы для конструкции. Это обеспечит долговечность вашей картофелесажалки и снизит риск поломок во время работы. Металлические детали лучше всего обрабатывать антикоррозийными средствами для защиты от ржавчины.

СОВЕТ №3

Обратите внимание на регулировку глубины посадки картофеля. Это важный аспект, который влияет на урожайность. Убедитесь, что ваша картофелесажалка позволяет легко настраивать глубину в зависимости от типа почвы и сорта картофеля.

СОВЕТ №4

Не забывайте о тестировании вашей картофелесажалки перед основным использованием. Проведите пробный заезд на небольшом участке, чтобы убедиться, что все механизмы работают правильно и нет никаких проблем с посадкой.
