Ручной культиватор Торнадо: как сделать своими руками, чертежи, размеры

В статье рассмотрим, как сделать ручной культиватор Торнадо своими руками, предоставив чертежи и размеры для его изготовления. Ручной культиватор — важный инструмент для садоводов и огородников, который упрощает обработку почвы, улучшает аэрацию и способствует усвоению питательных веществ растениями. Предлагаем пошаговую инструкцию с фото и описанием, чтобы вы могли легко создать этот инструмент и повысить эффективность садовых работ.

Устройство, виды и принцип действия ручных культиваторов

Культиватор – это инструмент, который позволяет выполнять различные работы в саду и огороде с помощью механического воздействия:

• рыхление почвы;
• создание рядов перед посадкой;
• удаление сорняков;
• выравнивание поверхности и разрушение крупных комков земли.

Ручной культиватор представляет собой самую простую модель, работающую без двигателя – исключительно вручную. Существует множество типов таких инструментов, но их принцип действия остается неизменным. Каждый культиватор оснащен рабочей частью с острыми зубцами и рукояткой, а иногда и колесом для удобства передвижения. При нажатии на рукоятку пользователь воздействует на почву, что способствует ее рыхлению. Зубцы также помогают в борьбе с сорняками.

Существует несколько конструкций, которые можно легко изготовить своими руками в домашних условиях:

1. Плоскорез на основе велосипедной рамы. Устройство держится за рукоятки, а колесо движется по поверхности, в то время как культиваторная головка рыхлит землю. Для этого нужно выполнять возвратно-поступательные движения, слегка нажимая вниз.
2. «Торнадо» – вертикальная модель, которую удерживают за одну рукоятку и с небольшим усилием вгоняют в почву, где находятся сорняки. Затем необходимо прокрутить инструмент на месте (в любую сторону) и поднять его. Если все сделать правильно, сорняки выйдут вместе с корнями, как бы «вывинчиваясь» из земли.
3. «Ежики» – основой служит прочная вилка, изготовленная из металлической полосы. Спереди крепится рабочая ось с несколькими насадками, сделанными из отрезков металлической трубы и прутьев с заостренными концами. Рукоятка может быть выполнена из черенка лопаты или руля старого велосипеда (более надежный вариант). Рыхление почвы осуществляется с небольшим усилием – почва прокалывается и встряхивается. Хотя этот инструмент не подходит для удаления сорняков, рыхление выполняется очень легко.
4. Дисковый роторный культиватор – самый сложный в изготовлении вид, требующий специальных навыков и инструментов. Рабочими элементами являются сферические диски, которые насаживаются на ось с помощью приваренных втулок. По краям оси устанавливаются скобы, а сверху делается отверстие для рукоятки с перемычкой.

Ручные модели вполне возможно создать самостоятельно. Если конструкция проста, на ее изготовление может уйти всего час. Такой инструмент экологически чистый, легок в обслуживании и не требует топлива. Он значительно упрощает работу на огороде, позволяя формировать борозды, рыхлить почву и удалять сорняки. Кроме того, ручной культиватор позволяет обрабатывать узкие участки и труднодоступные места (например, маленькие грядки), где использование техники невозможно.

Однако у такого инструмента есть и свои недостатки. Они заключаются в низкой производительности и необходимости прикладывать усилия. Культиватор отлично подходит для небольших огородов, но не предназначен для обработки больших площадей. Он может быстро выйти из строя на целинной или глинистой почве. Кроме того, диски изнашиваются довольно быстро, и их придется периодически заменять.

Эксперты в области садоводства отмечают, что ручной культиватор Торнадо является отличным инструментом для обработки почвы, который можно легко изготовить своими руками. Для этого потребуется несколько простых материалов, таких как стальная труба, лопасти и ручка. Чертежи можно найти в специализированных источниках, где представлены размеры и схемы, что значительно упрощает процесс сборки.

При правильном подходе, такой культиватор не только облегчит работу в саду, но и повысит эффективность обработки почвы. Специалисты рекомендуют уделить внимание качеству материалов и точности сборки, чтобы инструмент служил долго и эффективно. Кроме того, самодельный культиватор позволяет адаптировать размеры и форму под индивидуальные потребности, что делает его незаменимым помощником для каждого садовода.

https://youtube.com/watch?v=gB1ElAnqhC8

Чертежи и размеры ручных культиваторов

Для изготовления ручного культиватора своими руками понадобятся сварочный аппарат, болгарка, молоток, крепления, строительная рулетка, металлическая труба и другие подручные материалы. Но прежде чем приступить к изготовлению, необходимо составить чертеж с точными размерами. За основу рекомендуют взять такие варианты:

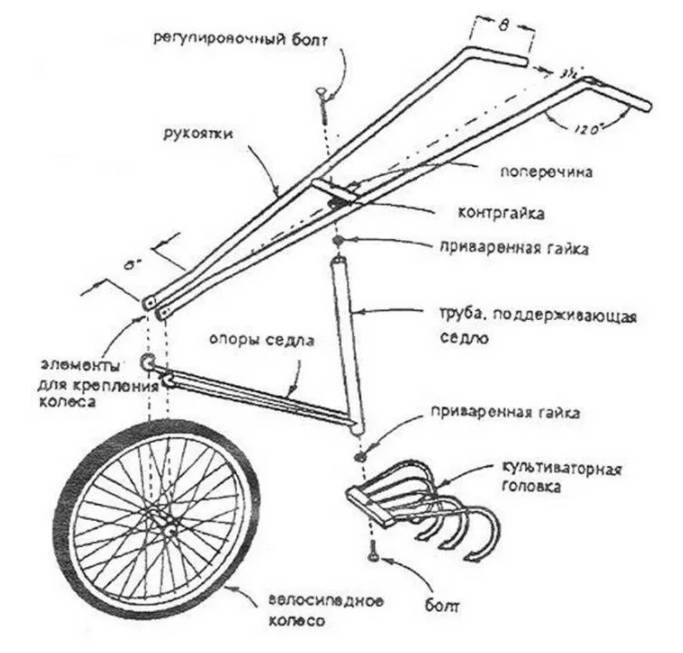

1. Конструкция из старого велосипеда.
2. Распространенный вариант «Торнадо».
3. Дисковый роторный культиватор.

Интересные факты

Вот несколько интересных фактов о ручном культиваторе Торнадо и его создании:

1. Простота конструкции: Ручной культиватор Торнадо имеет простую, но эффективную конструкцию, которая позволяет легко обрабатывать почву. Его можно сделать из доступных материалов, таких как стальные прутья и трубы, что делает его доступным для многих садоводов и огородников.

2. Эргономика и эффективность: Культиватор Торнадо разработан с учетом анатомии человека, что позволяет минимизировать физические усилия при работе. Его форма и конструкция обеспечивают равномерное распределение нагрузки на руки и спину, что делает процесс культивации более комфортным и менее утомительным.

3. Многофункциональность: Этот инструмент не только подходит для рыхления почвы, но и может использоваться для удаления сорняков, а также для аэрации и удобрения земли. Благодаря своей универсальности, ручной культиватор Торнадо становится незаменимым помощником в саду и огороде.

Если вас интересуют чертежи и размеры, то их можно найти в специализированных источниках или на форумах садоводов, где пользователи делятся своими наработками и опытом.

https://youtube.com/watch?v=yGBVw9INbXs

Из чего лучше сделать ручной культиватор

Для создания аппарата можно использовать следующие материалы и конструкции:

• вилы;
• ненужный велосипед;
• металлическая труба диаметром 15 мм;
• металлопрофиль с квадратным сечением.

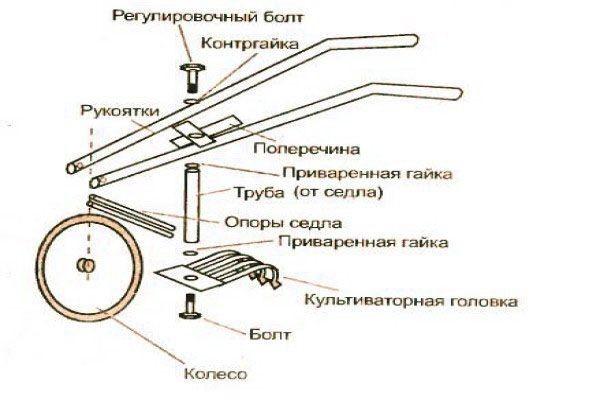

Как сделать ручной культиватор-плоскорез для дачи своими руками

Это одна из простых моделей, изготовить которую можно из профильной трубы (сечение квадратное), стальной ленты толщиной 3-4 мм и колеса от велосипеда. Инструкция такая:

1. Берут металлическую ленту и на ее основе изготавливают вилку.
2. Прикрепляют ее к колесу.
3. Изготавливают раму из профильной металлической трубы. Она должна иметь V-образную форму.
4. Следующий этап изготовления самодельного ручного культиватора своими руками – к раме приваривают вилку и рукоятки. Между рукоятями устанавливают перемычку.

https://youtube.com/watch?v=xbeMAI5xFWQ

Как сделать ручной культиватор Торнадо своими руками

Это модель ручного культиватора, которую можно легко собрать своими руками. Она состоит из трех основных частей: черенка, ручки и рабочей зоны. Принцип работы напоминает штопор: нужно установить устройство вертикально, вкрутить его в почву, затем извлечь и удалить сорняк вместе с корнями.

Создать такое устройство можно как из вил, так и из стальной полосы. В первом случае вилы нужно согнуть в форме косички, а во втором — следовать следующему алгоритму:

1. Выбрать трубу подходящего диаметра для черенка.
2. Из пружинистой проволоки сформировать два витка (она должна выглядеть как спираль).
3. Заострить концы с помощью электроточилки.
4. При помощи сварки закрепить спирали на трубе.

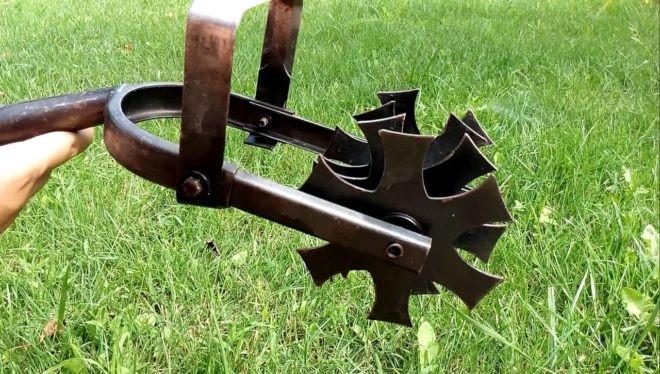

Как сделать звездчатый ручной культиватор своими руками

Можно самому сделать и ручной звездчатый культиватор. Это более сложная модель, но зато в работе она эффективна. Чтобы смастерить ее, необходимо взять 5-7 звездочек с прямыми и загнутыми краями. Также рекомендуют установить плоскорез – тогда можно одновременно выполнять две работы: рыхление почвы и удаление сорняков.

Инструкция по изготовлению такая:

1. К оси приварить звездочки с интервалом 5 см.
2. Закрепить ось к металлической вилке таким образом, чтобы ее можно было свободно вращать. Предварительно в вилке проделывают отверстия и вставляют ось. Затем насаживают ножи, загибают края оси с каждой стороны.
3. Фрагмент трубы крепят к вилке, после чего вставляют держатель из дерева.
4. Получается такая конструкция.

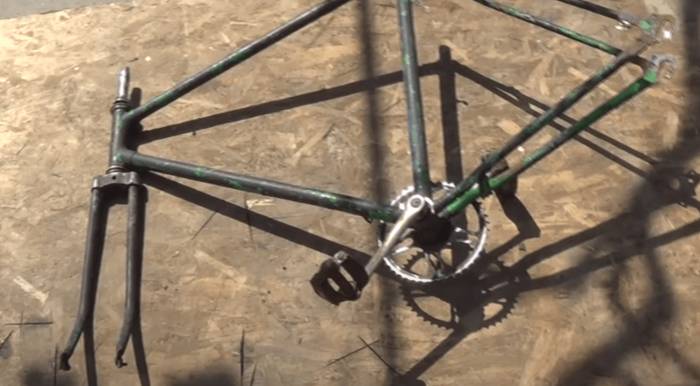

Как сделать культиватор из велосипеда

Еще один способ – создать своими руками ручной культиватор для почвы из старого велосипеда. Это наиболее простой вариант, так как основа уже имеется и требует лишь небольших доработок. Вам понадобятся следующие материалы:

• старая рама велосипеда;
• металлическая труба диаметром 15 мм;
• переднее колесо от велосипеда;
• два металлических полукруга.

Процесс изготовления ручного культиватора выглядит следующим образом:

• Подготовьте два одинаковых отрезка трубы диаметром 15 мм длиной по 1 метру и согните их, как показано на изображении.
• Удалите лишние части рамы велосипеда.
• Приварите ручки к раме.
• Установите колесо и покрасьте конструкцию.
• На сборку и покраску у вас уйдет не более часа, и в итоге получится такая простая модель.

Рекомендации

Чтобы инструментом было легко пользоваться, и он прослужил как можно дольше, рекомендуют соблюдать несколько правил:

1. При изготовлении ручного культиватора «Торнадо» из стальной полосы в качестве основы используют черенок. Брать деревянный не стоит, поскольку он быстро износится. Лучше использовать металлический либо из плоского пластика.
2. Если своими руками смастерить «Торнадо» из вил, предварительно рекомендуют разогреть металл в пламени газовой горелки. Тогда он станет более податливым, после чего зубья можно погнуть в спираль с помощью молотка.
3. При изготовлении звездчатой модели необходимо учитывать тип почвы. Если она довольно плотная, глинистая, размер звездочек должен быть максимальным. Если же грунт супесчаный или тем более песчаный, можно выбрать самые мелкие звездочки.
4. После каждой уборки рабочую поверхность нужно аккуратно зачистить, чтобы не порезаться о зубцы.
5. Если у инструмента есть подвижные части (колесо, звездочки), их периодически смазывают для профилактики ржавчины.

Важно! Вне зависимости от выбранной конструкции, для сборки понадобится болгарка и сварочный аппарат. Работать с ними нужно, защищая глаза и руки. Важно использовать маску и очки, чтобы обезопасить себя от отлетающих окалин.

Заключение

Создать ручной культиватор самостоятельно в домашних условиях довольно легко. Сначала стоит разработать чертеж, чтобы точно определить размеры будущей модели. После этого собирается конструкция, проводится ее тестирование, и можно начинать использовать. Подробные инструкции по изготовлению ручного культиватора для сада можно найти в видео.

Обзор готовых моделей ручных культиваторов Торнадо на рынке

Ручные культиваторы Торнадо представляют собой удобные и эффективные инструменты для обработки почвы, которые пользуются популярностью среди садоводов и огородников. На рынке представлено множество моделей, каждая из которых имеет свои особенности и преимущества. Рассмотрим наиболее распространенные варианты, их характеристики и функциональные возможности.

1. Культиватор Торнадо 3 в 1

Эта модель сочетает в себе функции культиватора, рыхлителя и прополочника. Она оснащена тремя рядами зубьев, которые позволяют эффективно обрабатывать почву на глубину до 15 см. Удобная ручка с регулируемой высотой делает работу комфортной для людей разного роста. Вес культиватора составляет около 2,5 кг, что позволяет легко маневрировать им даже в ограниченных пространствах.

2. Культиватор Торнадо с дополнительными насадками

Некоторые модели предлагают возможность установки различных насадок, что значительно расширяет функционал инструмента. Например, насадки для аэрации почвы, прополки или даже для посадки семян. Это делает культиватор универсальным инструментом, который можно использовать в течение всего сезона. Важно отметить, что такие модели могут быть немного дороже, но их многофункциональность оправдывает затраты.

3. Компактный ручной культиватор Торнадо

Для тех, кто ограничен в пространстве или ищет легкий и компактный инструмент, подойдет модель с минимальными размерами. Этот культиватор весит всего 1,5 кг и имеет небольшие размеры, что позволяет использовать его даже в узких рядах между растениями. Несмотря на свои размеры, он эффективно справляется с рыхлением и прополкой, что делает его отличным выбором для небольших огородов и цветников.

4. Профессиональный культиватор Торнадо

Для более серьезных задач, таких как обработка больших площадей, существуют профессиональные модели, которые отличаются повышенной прочностью и долговечностью. Они могут иметь усиленные зубья и более мощные ручки, что позволяет обрабатывать даже тяжелые и каменистые почвы. Такие культиваторы часто используются в сельском хозяйстве и на крупных дачных участках.

При выборе ручного культиватора Торнадо важно учитывать не только его функциональные возможности, но и материал изготовления, удобство в использовании и, конечно же, цену. На рынке можно найти как бюджетные варианты, так и более дорогие модели с расширенным функционалом. Рекомендуется ознакомиться с отзывами пользователей, чтобы выбрать наиболее подходящий инструмент для своих нужд.

В заключение, ручные культиваторы Торнадо предлагают широкий выбор моделей, каждая из которых может удовлетворить различные потребности садоводов. Независимо от того, требуется ли вам легкий инструмент для небольшого огорода или мощный культиватор для профессионального использования, на рынке найдется подходящий вариант.

Вопрос-ответ

Каковы основные материалы, необходимые для изготовления ручного культиватора Торнадо?

Для изготовления ручного культиватора Торнадо вам понадобятся следующие материалы: стальная труба для рамы, металлические лопасти (можно использовать старые ножи от культиваторов), ручка из дерева или металла, а также сварочный аппарат для соединения деталей. Также могут понадобиться болты и гайки для крепления.

Какие размеры следует учитывать при создании культиватора?

Размеры культиватора зависят от ваших предпочтений и типа почвы, но в среднем длина рамы составляет около 1 метра, ширина – 50 см. Лопасти должны быть шириной 15-20 см и длиной 30 см. Высота ручки должна быть удобной для работы, обычно это около 1,2 метра.

Где можно найти чертежи для ручного культиватора Торнадо?

Чертежи для ручного культиватора Торнадо можно найти в специализированных садоводческих книгах, на форумах для дачников или в интернете на сайтах, посвященных самоделкам. Также можно создать собственные чертежи, основываясь на имеющихся моделях и адаптируя их под свои нужды.

Советы

СОВЕТ №1

Перед началом сборки ручного культиватора Торнадо, тщательно изучите чертежи и размеры. Убедитесь, что у вас есть все необходимые материалы и инструменты, чтобы избежать лишних затрат времени и усилий в процессе работы.

СОВЕТ №2

При выборе материала для изготовления культиватора отдавайте предпочтение прочным и легким сплавам, таким как сталь или алюминий. Это обеспечит долговечность конструкции и облегчит ее использование в саду.

СОВЕТ №3

Не забывайте о безопасности! Используйте защитные перчатки и очки во время работы с инструментами, чтобы избежать травм. Также следите за тем, чтобы все соединения были надежно закреплены, чтобы избежать поломок во время эксплуатации.

СОВЕТ №4

После завершения сборки протестируйте культиватор на небольшом участке земли. Это поможет вам убедиться в его функциональности и внести необходимые коррективы, если это потребуется, прежде чем использовать его на больших площадях.
